ЗРК М-1 «Волна» (4К90) – зенитно-ракетный комплекс корабельного базирования

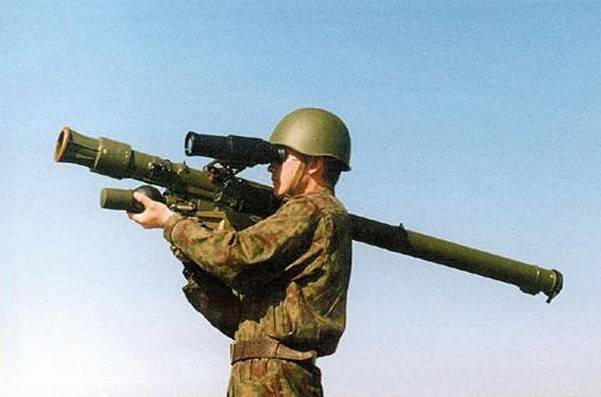

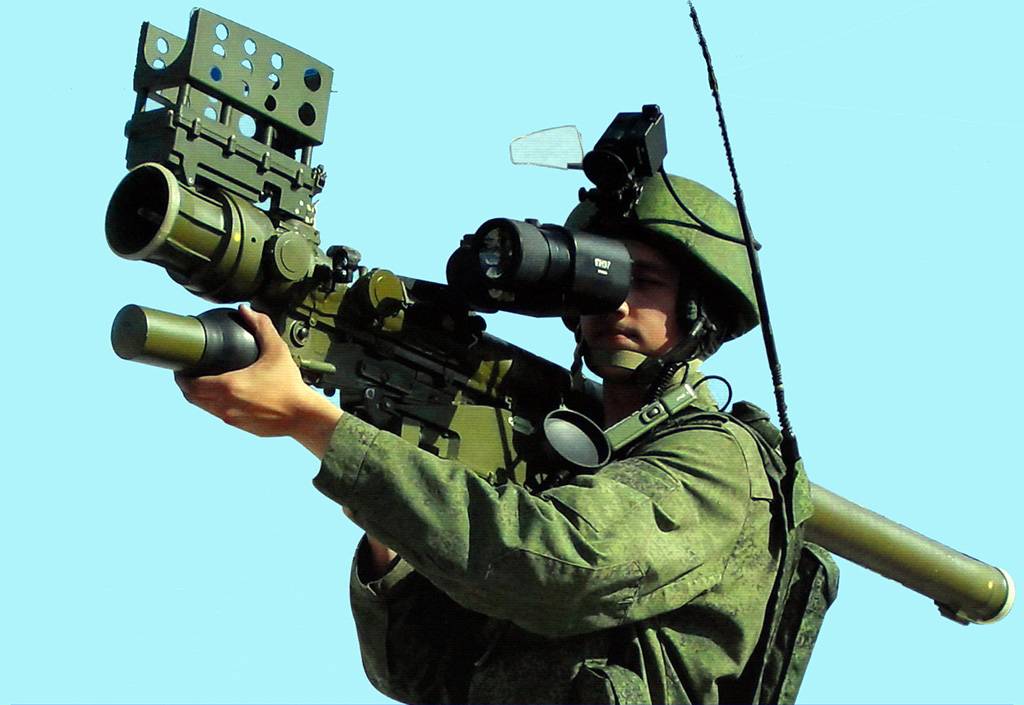

Модификации «Иглы»

ПЗРК «Игла» поступил в Вооруженные Силы Советского Союза в 1983 году. На основании базовой модели впоследствии Коломенским КБ были разработаны специализированные модификации комплекса:

• «Игла-В», предназначенная для усиления боевой мощи вертолетов, и для вооружения наземной боевой техники. Для установки на сухопутные боевые машины были разработаны комплекты «Стрелец» и «Комар».
• «Игла-Д» — вариант, разработанный для вооружения частей Воздушно-десантных войск. Усилиями конструкторов, линейные размеры комплекса, благодаря разборной пусковой трубе, в транспортном положении были минимизированы до 1100×400×200 мм.

Главное отличие второго поколения ПЗРК «Игла 2м (Н)» — новая зенитная ракета с боевой частью увеличенной мощности, что значительно повышает вероятность уничтожения самолета противника. И наконец, третье поколение — комплекс «Игла-С» прошел тестовые испытания в 2001 году, и спустя год, расширил арсенал противовоздушных частей Вооруженных Сил РФ.

Для ведения огня сразу двумя ракетами сконструирована пусковая установка «Джигит», оснащенная блоком определения «свой-чужой», функцией самодиагностики и средствами технического обслуживания. Предварительное наведение на цель осуществляется в ручном режиме. При залповом ведении огня, вероятность ликвидации воздушной цели увеличивается в 1,5 раза.

Слишком хороший

Заводская байка №2, короткая.

Как-то одно государство очень невзлюбило другое государство. После чего первое государство стало всерьез подумывать: а не разнести ли вдребезги АЭС второго государства? Однако эта задумка так и не была реализована. Одной из причин отказа от воздушного удара по АЭС стала информация, что система ПВО электростанции включает в себя поставленные Россией ЗРК «Тор». «Российский ЗРК может стать большой проблемой», — лаконично прокомментировали ситуацию заокеанские военные эксперты.

Эта история имела косвенное продолжение.

Однажды на одной международной военно-выставочной площадке представители «Купола», что называется, «зацепились языками» с разработчиками иностранного ЗРК. После первичного обмена любезностями иностранцы предположили, что их комплекс, как более новый, должен превосходить по ТТХ комплекс российский.

Присутствовавший при разговоре один из директоров «Купола» предложил вместо обмена утверждениями проверить их на практике. «Дуэль! Давайте стреляться!..» — сказал он. И пояснил свою мысль: «Пусть наши комплексы в одинаковых условиях отстреляются по одинаковым имитаторам целей. А мы потом сравним результаты».

Иностранцы сперва пришли в восторг от такого предложению, а потом отказались. «Просто потому что наш комплекс слишком секретный», — сообщили зарубежные разработчики. «Просто потому что «Тор» слишком хороший», — перевели иностранную аргументацию на ИЭМЗ.

Пожалуй, на этом можно закончить часть официальную и перейти к неофициальной. Иначе говоря — к личным наблюдениям и впечатлениям.

Служба и боевое применение

Зенитно-ракетный комплекс «Куб» (экспортное название «Квадрат») состоял на вооружении армий стран-участниц Варшавского договора и поставлялся в ряд стран Ближнего Востока, Азии и Африки. Он участвовал в локальных военных конфликтах.

Превосходил аналог, значительно сковывал возможности ВВС, в последующем эффективность существенно снижалась, производились модернизации.

Поставлялся в вооруженные силы более 40 стран[источник не указан 857 дней].

В состав батареи управления ЗРК «Куб» входили: кабина боевого управления (КБУ), радиолокационные станции (РЛС) П-15 «Тропа», П-18 «Малахит», П-44 «Броня», передвижной радиовысотомер ПРВ-16 «Надежность». Комплекс РЛС обеспечивал раннее обнаружение воздушных целей (до 200км). КБУ выдавала целеуказание СУРН.[источник не указан 857 дней]

Боевое применение

1. Война Судного дня 1973 года — первое боевое применение ЗРК «Куб» (точнее — его упрощённого экспортного варианта «Квадрат»). Применялись сирийскими войсками. По данным сирийской стороны было сбито 64 самолёта израильской армии.
2. Израильско-сирийский пограничный конфликт — применялись[когда?]сирийскими войсками. Согласно российским источникам, после 8 запусков ЗУР было сбито 6 самолётов;
3. Миротворческая операция UNEF — сирийские ЗРК «Куб» (вместе с ЗРК С-75) 9 августа г. участвовали в уничтожении самолёта миротворческой миссии ООН, после нарушения полёта в назначенном коридоре (англ.). Сирийские зенитчики сбили нарушителя, обломки упали северо-восточнее деревни Ад Димас. Девять человек экипажа (канадские миротворцы) погибли.;
4. Ирано-иракская война — применялись в начале боевых действий в году иракской стороной. В результате применения комплексов 2К12Е «Квадрат» был сбит 21 самолёт иранских ВВС;
5. Ливанская война (1982);
6. Война за независимость Западной Сахары с Марокко и Мавританией -1991 годов — применялись «Фронтом Полисарио». В числе сбитых самолётов такие как F-5 Tiger II и Mirage F1;
7. Операция «Каньон Эльдорадо» 1986 года — применялись ливийской стороной для отражения американских налётов;
8. Чадско-ливийский конфликт — применялись в — г.г.;
9. Налёты южно-африканской авиации — применялись Анголой для защиты от южно-африканской авиации;
10. Операция Deliberated force» — применялись боснийскими сербами. Комплексом 2К12Е был сбит истребитель General Dynamics F-16 Fighting Falcon;
11. Война НАТО против Югославии — применялись в 1999 году Югославией. По данным российских источников, в ходе применения были сбиты несколько самолётов НАТО. Так, например, министр обороны и министр иностранных дел РФ, а также представители войсковой ПВО РФ утверждают об уничтожении зенитным ракетным комплексом 2К12Е «Квадрат» американского самолёта-невидимки Lockheed F-117 Nighthawk. О том, что F-117 был сбит ЗРК «Куб», сообщают также автор интернет-сайта «Вооружение, военная техника и форма одежды русской армии и военно-морского флота в XX веке» А. К. Лысоченко[неавторитетный источник?] и журналист информационного регионального еженедельника «168 часов» Юрий Головин[неавторитетный источник?]; в то же время единого мнения о причинах гибели F-117 нет. Так, многочисленные российские, сербские и американские источники сообщают, что F-117 был сбит зенитно-ракетным комплексом С-125 под руководством командира батареи Золтана Дани[неавторитетный источник?][неавторитетный источник?][неавторитетный источник?][неавторитетный источник?]. Начальник Генерального штаба вооружённых сил Сербии генерал-подполковник Милое Милетич в одном из интервью отметил, что F-117 был сбит батареей Золтана Дани. В качестве третьей причины, называется успешная атака МиГ-29, пилотируемого Гвозденом Джукичем, но следует отметить, что «Гвозден Джукич» (Gvozden Đukić) — псевдоним, использовавшийся Золтаном Дани во время войны[неавторитетный источник?]. Есть данные об инциденте «дружественного огня», в котором комплексом «Куб», по-видимому, был сбит югославский истребитель МиГ-29, на котором отказала аппаратура государственного опознавания.
12. Гражданская война в Сирии — Сирийские ПВО использовало установки «Бук», «Квадрат» и пр. для противодействия ракетному удару США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего были применены 103 крылатые ракеты, из которых сирийскими средствами ПВО успешно перехвачена 71 крылатая ракета, в том числе комплексы «Квадрат» выпустили 21 ракету, было поражено 11 целей; согласно официальным данным Министерства обороны США, ни одна из атакующих ракет поражена не была, а большинство пусков зенитных ракет было произведено уже после того, как крылатые ракеты достигли цели.

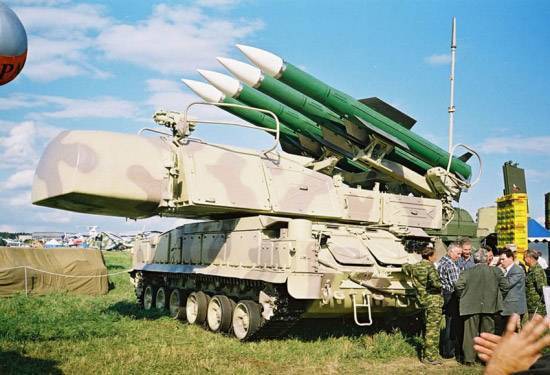

Устройство комплекса 9К37

Для обеспечения работоспособности комплекса, в его состав включено четыре вида машин. Имеются придаваемые технические средства, для которых используются шасси Урал-43203 и ЗИЛ-131. Основная же масса рассматриваемых систем базируется на гусеничном ходу. Однако некоторые варианты установок оснащались колесным ходом.

Пуско-заряжающая установка

Боевые средства комплекса следующие:

1. Один командный пункт, координирующий действия всей группы;
2. Станция обнаружения целей, которая не только выявляет потенциального противника, но опознает его принадлежность и передает полученные данные командному пункту;
3. Самоходная огневая установка, которая обеспечивает уничтожение противника в определенном секторе в стационарном положении либо автономно. В процессе работы обнаруживает цели, определяет принадлежность угрозы, ее захват и обстрел;
4. Пуско-заряжающая установка, способная осуществлять пуск снарядов, а также загрузку дополнительного возимого боекомплекта. Машины этого типа поступают в формирования из расчета 3 на 2 СОУ.

Командный пункт обозначается индексом 9С470, он способен осуществлять связь одновременно с шестью установками, одной системой обнаружения целей и получать задачи от вышестоящего командования.

М3 на параде

Станция обнаружения 9С18 представляет собой трехкоординатную РЛС, работающую в сантиметровом диапазоне. Обнаружить потенциального противника она способна за 160 км, обзор пространства ведется в регулярном или секторном режиме.

6.Модификации

• 9К33М2 «Оса-АК» (1975) – модернизация 9К33М2. Введены следующие усовершенствования: новая элементная база, увеличилась надежность работы, зона поражения целей по высоте, дальности и параметру, поражает и обстреливает цели на догонных курсах со скоростью движения до 300 м/с. Ракеты располагаются в ТПК, кроме этого усовершенствован их радиовзрыватель и увеличена радиационная защита. Также возросла защищенность от радиоэлектронных помех и усовершенствованы условия автосопровождения целей в пассивных помехах. Поменялась структура счетно-решающего прибора, он стал способен наводить ракеты на цель, маневрирующую с перегрузкой до восьми единиц и перемещающуюся со скоростью до 500 м/с.
• 9К33М3 «Оса-АКМ» — модификация, способная вести борьбу с вертолетами и самолетами при прикрытии войск во всех возможных боевых действиях и при радиоэлектронном активном противодействии. Работы по модернизации стартовали осенью 1975 года. Приемо-сдаточные испытания осуществились в 1977 году, а государственные – еще через два года. В 1980 году модификация поступила на вооружение. Главные изменения следующие: произошла доработка радиовзрывателя, увеличилась территория поражения, надежность функционирования боевой машины и защита от помех. Стала меньше возможность срабатывания радиовзрывателя от земли и больше – точность наведения ракеты. Также возросла разрешающая способность индикатора кругового обзора по дальности и азимуту, плотность потока осколков и возможность коррекции зоны срабатывания радиовзрывателя. Комплекс стал способен обстреливать цели, маневрирующие с перегрузкой до восьми единиц и передвигающихся со скоростью до 500 м/с.
• 9К33-1Т «Оса-1Т»- модерницация 9К33, произведенная в Белоруссии. Работы по ней стартовали в 2001 году. Впервые продемонстрирована в Минске и Кельце (Польша). Главные изменения следующие: увеличена защита от помех, введена оптико-электронная система, предназначенная для сопровождения цели и повышающая живучесть комплекса при использовании противником радиоэлектронного полного подавления и противорадиолокационных ракет. Улучшенная система наведения на ракетах дает возможность поражать летательные аппараты на высотах до 7 км и расстояниях до 12 км, со скоростями до 700 м/с. Возросла надежность из-за перевода 80% аппаратуры на новую элементную базу. Уменьшена номенклатура запчастей и время техобслуживания. Увеличен ресурс аппаратуры. Также увеличена автоматизация боевой работы.
• T38 «Стилет» произведен в Белоруссии. В его состав входят: двухступенчатая ракета Т382, БМ Т381, юстировочная машина Т384, ТЗМ Т383, АКИПС Т386, машина техобслуживания Т385 и комплект наземного оборудования Т387. Возможно применение ракеты 9M33M3 комплекса «Оса-АКМ».
• SA-8 Sting – модернизация, произведенная в Польше. Работы по ней стартовали в 2001 году заводом вооружения № 2 в городе Грудзендз. Впервые продемонстрирована в Минске и в Кельце (Польша).

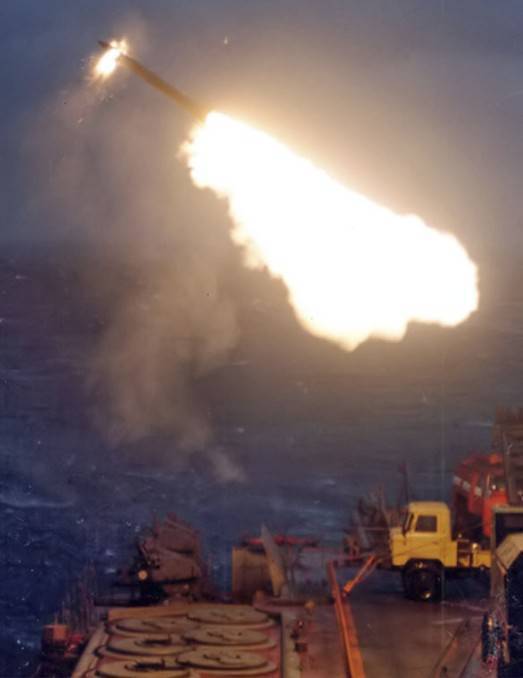

«Оса-М» – корабельный зенитный ракетный комплекс

Сторожевые корабли советской постройки вооружены зенитным ракетным комплексом «Оса-М». Разработка этого комплекса осуществлялась с 1960 г., испытания проводились в 1967 г., на вооружение ВМФ СССР он был принят в 1971 г. В состав комплекса входят зенитная управляемая ракета 9МЗЗ (в системе кодов НАТО имеет обозначение SA-N-4), пусковая установка ЗИФ-122, система управления 4Р-33 и устройство хранения, подачи и заряжания ракет.

Видео корабельного ЗРК “Оса-М”

https://youtube.com/watch?v=mkS3MzsrPC4

Комплекс унифицирован с ЗРК сухопутных войск 9КЗЗ «Оса» по ракете на 100% и по системам управления — на 70%.Твердотопливная зенитная управляемая ракета 9МЗЗ выполнена по аэродинамической схеме «утка». Вес ракеты — 128 кг (вес боевой части — 15 кг), длина — 3158 мм, наибольший диаметр корпуса — 206 мм, размах крыла — 650 мм. Управление ракетой в полете осуществляется двумя парами рулей по радиокомандам от системы управления. В носовой части ракеты расположены аппаратура радиоуправления и радиовизирования, автопилот, радиовзрыватель, бортовой источник электропитания и боевая часть с предохранительно-исполнительным механизмом. В хвостовой части находятся двухрежимный твердотопливный двигатель, антенны командного радиоблока и бортового ответчика, а также трассеры для сопровождения ракеты с помощью телевизионно-оптического визира.

Особенностью системы управления и ее антенного поста является то, что в их состав входит не только РЛС наведения ракеты, но и небольшая РЛС кругового обзора для обнаружения воздушных целей в ближней зоне. Благодаря этому ЗРК не требует целеуказания от РЛС общего обнаружения, хотя такая возможность не исключается. Таким образом, вследствие совмещения режимов обнаружения и захвата цели на сопровождение в одной системе удалось сократить время реакции комплекса на 6-8 секунд.Комплекс «Оса-М» оснащен двухбалочной наводящейся пусковой установкой ЗИФ-122 с устройством хранения, подачи и заряжания, рассчитанным на 20 ракет. Конструкция пусковой установки весьма необычна и не повторяется больше ни в одном зенитном ракетном комплексе.

Тактико-технические характеристик ЗРК “Оса-М”

Длина ракеты, м	3,158
Диаметр, м	0,206
Размах крыла, м	0,650
Масса ракеты, кг	128
Масса боевой части, кг	15
Тип боевой части	осколочно-фугасная
Дальность стрельбы, км	1,6-10
Высота стрельбы, м	50 (М), 10 (МА) – 6000
Скорость полета ракеты, м/с	833
Система наведения	радиокомандная
Пусковая установка	палубная наводящаяся

Фото ЗРК «Оса-М»

Похожее

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 “Стрела-3”

«Оса-М» – корабельный зенитный ракетный комплекс

С-300В (9К81) – зенитно-ракетная система

9С482М7 (ПУ-12М7) – батарейный подвижной пункт управления

ЗРК «Авенджер» – американский мобильный зенитно-ракетный комплекс

FIM-92А Стингер – американский ПЗРК

ПЗРК 9К32 “Стрела-2”

МД-ПС – зенитно-ракетный комплекс

ЗРК М-1 «Волна» (4К90) – зенитно-ракетный комплекс корабельного базирования

ЗСУ-37 – зенитная самоходная установка

You have no rights to post comments

Конструкция ПЗРК «Стрела»

ПЗРК «Стрела-2» (9К32) состоит из самонаводящейся зенитной управляемой ракеты 9М32, размещенной в транспортнопусковом контейнере 9П54 с пристыкованным к нему источником питания, и пускового устройства 9П53.

ПЗРК «Стрела-2 М» (9К32М) состоит из ЗУР 9К32М, транспортно-пускового контейнера 9П58, источника питания 9В17 и пускового механизма.

В состав ПЗРК «Стрела-3» (9К34) входят транспортно-пусковой контейнер 9П59 с пусковым механизмом 9П58М и ЗУР 9М36 (или 9М36-1), пассивный радиопеленгатор 9С13, предназначенный для раннего обнаружения воздушных целей на дальностях не менее 12 км, наземный радиолокационный запросчик 1РЛ247 (аппаратура опознавания «свой — чужой» на дальностях 7–8 км и высотах до 5 км, время опознавания составляет не более 3 с), радиостанция Р-147 у командира отделения и приемник Р-147П у стрелков-зенитчиков.

Пусковая труба выполнена из стеклопластика и предназначена для хранения ракеты, осуществления прицеливания и пуска ракеты. Она способна выдержать до 5 пусков.

Ракета почти полутораметровой длины состоит из 4 частей: головной, рулевой, боевой и двигательной. Головная часть ракеты содержит тепловую пассивную головку самонаведения (ТГСН), предназначенную для захвата цели и наведения на нее всей ракеты. В рулевом отсеке смонтирована аппаратура управления полетом ракеты. Боевая часть ракеты имеет общую массу 1170 г и содержит осколочно-фугасно-кумулятивный разрывной снаряд, имеющий механизм самоликвидации. Взрыватель предназначен для подрыва разрывного снаряда массой 350 г, находящегося в боевой части ракеты. Двигательная установка содержит выбрасывающий и маршевый двигатели, срабатывающие в разное время полета ракеты к цели.

При подготовке ракеты прежде всего включается пусковой источник питания. Запитывается головка самонаведения, и через 5 с ПЗРК готов к бою. Как только в поле зрения ГСН попадает тепловое излучение цели, раздается оповещающий звуковой сигнал. А когда головка перейдет в автоматический режим слежения, стрелок увидит световой сигнал, по которому можно произвести пуск.

После вылета ракеты из трубы ей придается вращательное движение со скоростью 15–20 об./с, при этом под действием пружин раскрываются рули. Этим достигается стабилизация в полете и увеличивается дальность полета ЗУР. На удалении 5–6 м от стрелка срабатывает маршевый двигатель.

Время самоликвидации ракеты при необнаружении цели составляет 14–17 с, время подготовки к пуску ракеты — 10 с.

Боевое применение[править]

• Ливан: На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир, поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса сбил один израильский разведчик RF-4E, количество уничтоженных при этом БПЛА не уточняется.
• Западная Сахара: 12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1.
• Ангола: В ходе военных действий в Анголе в 1987-1988 году ЗРК «Оса» сбили один самолёт Atlas AM.3C Bosbok, два БПЛА IAI Scout и один Kentron Seeker.
• Ирак/ Кувейт: Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих. В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк». 9К33М2 поставлялась так же в Ирак в 1984-1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
• Россия/ Грузия: Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3.
• Сирия: В ходе Гражданской войны в Сирии: бойцы Национальной коалиции сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 САВВС. 14 апреля 2018 года Сирийские ПВО использовало установки «Оса» для противодействия ракетному удару США, Британии и Франции в 2021 году. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО, успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса». Согласно официальным данными Министерства обороны США, ни одна из крылатых ракет поражена не была, а большинство пусков зенитных ракет были произведены уже после того, как крылатые ракеты достигли цели. Всего ЗРК «Оса» было выпущено 11 ракет, поражено 5 целей.
• Армения: 21 апреля 2021 года в Нагорном Карабахе был сбит беспилотник ORBITER. 14 июля 2021 года на границе Армении и Азербайджана армянской стороной с помощью ЗРК «Оса», модернизированного армянскими специалистами, был сбит Азербайджанский беспилотник израильского производства Elbit Hermes 900, использовавшийся для нанесения ударов по территории Армении. 18 июля 2021 года подразделениями ПВО Нагорно-Карабахской Республики с помощью ЗРК «Оса-АКМ», модернизированного армянскими специалистами, был сбит азербайджанский беспилотник израильского производства ORBITER-3.

Боевое использование и эксплуатация

ЗРК «Оса» состоял не только на вооружении советской армии, но и активно поставлялся на экспорт. Им были вооружены многочисленные союзники СССР в разных регионах планеты: страны Варшавского договора, Индия, Ирак, Ливия, Сирия и другие. Несмотря на то что серийное производство «Осы» уже давно прекращено, этот комплекс до сих пор стоит на вооружении сухопутных сил России, Украины, Белоруси, Польши, Сирии и других стран. Вскоре после распада СССР 18 ЗРК «Оса» были проданы Греции, которая стала первой страной НАТО, взявшей его на вооружение.

Боевое крещение комплекса состоялось в начале 80-х годов на Ближнем Востоке. Сирийцы активно использовали «Осы» для противодействия израильской авиации. В 1982 году сирийская ПВО и военно-воздушные силы, практически полностью укомплектованные советской техникой, были наголову разбиты израильтянами (операция «Медведка 19»). Несмотря на это, «Оса» показал себя на этом сложном театре боевых действий, как весьма эффективное и надежное оружие. Даже если РЛС комплекса была подавлена помехами, наличие оптического канала наведения позволяло обнаруживать и сопровождать цели. Сирийским (или советским) зенитчикам удалось сбить большое количество израильских БПЛА и истребитель-бомбардировщик F-4E.

Во время первой кампании в Персидском заливе американцы уделяли огромное внимание нейтрализации ЗРК «Оса», которые находились на вооружении армии Саддама. Они считали этот комплекс одним из наиболее боеспособных элементов системы ПВО Ирака, особенно опасным для крылатых ракет

Чтобы поближе познакомиться с советским оружием, американский спецназ предпринял дерзкий рейд, во время которого один из комплексов был захвачен и вывезен из страны вместе с документацией и пленными зенитчиками

Чтобы поближе познакомиться с советским оружием, американский спецназ предпринял дерзкий рейд, во время которого один из комплексов был захвачен и вывезен из страны вместе с документацией и пленными зенитчиками.

ЗРК «Оса» использовались обеими сторонами во время российско-грузинской войны 2008 года. Российской армии удалось захватить пять боевых машин в качестве трофеев.

Несмотря на то что ЗРК «Оса» тяжело назвать современным видом вооружения, он продолжает активно эксплуатироваться. За многие десятилетия службы этот комплекс противовоздушной обороны зарекомендовал себя, как оружие, способное выполнять свои задачи в самых сложных условиях.

В последние годы было разработано несколько вариантов модернизации ЗРК «Оса». В 2003 году была представлена белорусская модификация комплекса под названием «Оса-1Т». Радиоэлектронное оборудование комплекса было переведено на современную элементарную базу, что уменьшило его габариты, повысило надежность и помехозащищенность. Белорусам удалось значительно повысить боевые качества ЗРК, особенно его способность работать по высокоскоростным и маневренным целям. По словам разработчиков, ЗРК «Оса-1Т» может эффективно поражать малозаметные цели, выполненные с использованием технологий «стелс».

В 2003 году широкой общественности был представлен SA-8 Sting – вариант модернизации комплекса «Оса», разработанный польскими специалистами.

Модификации

«Квадрат» 2К12Е

Это экспортная модификация, которая была создана в 1971 году. Главные отличия от базовой версии: измененная система распознавания принадлежности целей, возможность работы в условиях тропиков, измененный уровень помехозащищенности.

«Куб-М» 2К12М

После того как ЗРК 2К12 поступил на вооружение, началась работа по его доработке. В 1968 году был создан РЗК «Куб-М» 2К12М. Модернизированный комплекс мог поражать цели, которые маневрируют с перегрузками до 5-6 g. При этом нижняя граница поражения сократилась с 100 до 50 м, а дальность поражения благодаря усовершенствованию излучения увеличилась на 20%.

«Куб-М1» 2К12М1

Этот модернизированный комплекс поступил на вооружение в 1973 году. В результате доработок удалось улучшить защиту головки самонаведения от помех, расширить зоны поражения воздушной цели, уменьшить работное время примерно на 5 с, улучшить надежность всех средств комплекса. Кроме того предусмотрена прерывистая работа РЛС СУРН 1С91, нацеленная на противоздействия противорадиолокационным ракетам типа AGM-45 Shrike.

«Куб-М3» 2К12М3

В период с 1974 по 1975 года была проведена последующая модернизация комплекса 2К12. ЗРК «Куб-М3» 2К12М3 поступил на вооружение в конце 1976 году. По сравнению с прошлой версии 2К12М3 отличался расширенными границами зоны поражения. К тому же появилась возможность стрелять «вдогон» по воздушным целям со скоростью до 300 метров в секунду. Также была увеличена средняя скорость полета зенитного ракетного комплекса до 700 метров в секунду и появилась возможность поражения самолетов маневрирующих с перегрузками до 8 g. Среди прочих доработок стоит выделить улучшенную помехозащищенность ракеты самонаведения, уменьшенную ближняя граница зоны поражения, увеличенную вероятность поражения цели на 10-15%.

«Куб-М3С» 2К12 М3С

В 1970-е годы велись активные разработки в сфере радиоэлектронной борьбы. Советские разработчики могли эффективно противодействовать иностранным зенитно-ракетным комплексам типа MIM-23 Hawk. Модификация 2К12М3С была разработана для снижения восприимчивости 2К12 к подобным средствам противника. Новая модификация обладала защитой от средств радиоэлектронной борьбы по типу «Смальта». ЗРК в 1979 году поступил на вооружение.

«Куб-М3А» 2К12М3А

Последняя модификация комплекса 2К12 была сделана в 1981 году. В комплексе применялась новая модифицированная ракета 3М9М4 с весом боевой части в 70 килограмм, но комплекс не был принят на вооружение. Главная причина отказа – принятие на вооружение более перспективного ЗРК 9К37 «Бук».

 «Куб-М4» 2К12М4

Работы по созданию нового зенитного ракетного комплекса 9К37 «Бук» были начаты в 1972 году. Комплекс планировали принять на вооружение в 1975 году. Чтобы ускорить работы, принятие на вооружение разделили на 2 этапа. Первый предусматривал введение самоходной огневой установки 9А38 с ракетами 9М38 в состав корпуса. Благодаря такому решению количество целевых каналов увеличилось в два раза с 5 до 10, а боеготовых ЗУР с 60 до 75. В этом виде ЗРК «Куб-М4» 2412М4 и поступил на вооружение в 1978 году.

Состав батарейного комплекса «Куб-М4» 2К12М4 (9К37-1 ЗРК «Бук-1»)

• 1 × СУРН 1С91М3 (взятый из ЗРК «Куб-М3»)
• 4 × СПУ 2П25М3 (из ЗРК «Куб-М3»)
• 1 × СОУ 9А38 (из ЗРК «Бук») с ракетами с ракетами 3М9М3 или 9М38.

В состав зенитно-ракетного полка входила батарея управления, пять стартовых батарей и вспомогательные подразделения.

Технические характеристики ЗРК М-1 «Волна»

Ракета «В-600″/»В-601»:

• Длина 5885 мм/5948 мм;
• Диаметр первой ступени -/552 мм;
• Диаметр второй ступени -/379 мм;
• Стартовый вес 923 кг/980 кг;
• Вес боевой части 60 кг/72 кг;
• Скорость полета 600 /730 м/с;
• Максимальная высота стрельбы 10 км /14 км;
• Минимальная высота стрельбы 100 м/ 100 м;
• Максимальная наклонная дальность 15 км/ 22 км;
• Минимальная наклонная дальность 4 км;
• Скорость цели максимальная 600/700 м/c.

Пусковая установка ЗИФ-101:

• Скорострельность 1 залпа – 50 с;
• Угол горизонтального наведения – 330 град.;
• Угол вертикального наведения – от -10 до +95 град.;
• Скорость горизонтального наведения – 40 град/с;
• Скорость вертикального наведения – 30 град/с;
• Угод заряжания – 90 град.;
• Расстояние между осями пусковой установки – 3500 мм;
• Длина пути движения бугеля зенитной управляемой ракеты по направляющим при старте – 1000 мм;
• Высота линии огня при угле 0 град. – 2300 мм.

Габариты:

Высота без учета стабилизации:

• при угле 83° – 4760 мм;
• при угле 0° – 3380 мм;

Высота с учетом стабилизации:

• при угле 83° – 5390 мм;
• при угле 0° – 4060 мм;

Радиус обметания по передней части:

• с управляемой ракетой – 5670 мм;
• без управляемой ракеты – 3800 мм;

Радиус обметания по задней части:

• с управляемой ракетой – 2820мм;
• без управляемой ракеты – 2050 мм;

Подача:

• скорость вращения барабана – 6 град/c;
• путь вертикальной подачи управляемых ракет – 8010 мм;
• скорость подачи управляемых ракет – 1,4 м/c;

Габариты погреба:

• ширина – 5,2 м;
• длина – 10,5 м;
• высота – 7 м.

Как создавалась «Оса»

В 50-е годы прошлого века резко изменилась тактика ведения воздушной войны, на смену артиллерийским орудиям пришли управляемые ракеты.

Наведение осуществлялось по информации с РЛС. Это заставляло летчиков искать спасения на больших высотах или наоборот прижиматься к земле, лететь в мертвой зоне радаров. Встал со всей остротой вопрос защиты мотострелковых дивизий от воздушных атак самолетов на бреющем полете.

Предварительно проект назвали «Эллипсоид».

В нем комплексу предписывалось:

• комплекс должен быть размещён на одном шасси;
• РЛС ЗРК должны были работать не только в боевом положении, но и во время движения;
• пусковые установки должны обладать возможностью стрельбы во время коротких остановок;
• общая масса ракеты не должна превышать 65 кг, это было необходимо для быстрой перезарядки пусковой установки силами расчёта.

Разрабатывать новое зенитное оружие поручили старейшему в стране НИИ-20 ГКРЭ. Назначение главным конструктором получил М. М. Косичкин, первопроходец в сфере исследования малогабаритной артиллерийской радиолокации в подвижном бою.

Средства поражения создавал Тушинский машиностроительный завод, возглавляемый тогда А. В. Потопаловым, человеком с опытом (в свое время он занимался созданием самолета-снаряда 10Х).

Выполнить такой амбициозный замысел очень непросто. Достаточно сказать, что у американцев аналогичный проект примерно в то же время не получился, и они его закрыли. Английский Sea Cat с ракетой «Тайгер Кэт» уступал нашему комплексу по всем показателям.

В 1962 году разработчики все еще продолжали заниматься экспериментами в лабораториях. Долго не получалось надежное ракетное топливо и электронные приборы управления.

Недовольство низким темпом создания «Осы» вылилось в новые назначения. Создание ракеты 9МЗЗ перепоручили ОКБ-2 ГКАТ во главе с П. Д. Грушиным. Этот талантливый человек руководил созданием ракеты 1Д для ЗРК С-75, сбившей американский самолёт-шпион U-2, пилотируемый Ф. Г. Пауэрсом.

Срок готовности перенесли на второй квартал 1965 года с корректировкой требований к ракете:

Масса ракеты	Разрешили увеличить массу до 110…115 кг
Объект доступный засечке локатором	Аналогичный МИГ — 19
Скорость цели	Возможность сбивать цели на скорости до 500 м\с
Высота полета	Возможность сбивать цели на высоте от 50…100м до 5 км на сверхзвуковых скоростях
Возможность сбивать цели на высоте до 6…7 км на дозвуковых скоростях
Дальность поражения	8…10 км на сверхзвуковых скоростях
до 10…13 км на дозвуковых скоростях

Испытания ракет начались по плану, и к 1967 году полностью комплекс решили представить для испытаний. Но Государственная комиссия, которую возглавлял Т. А. Микитенко, обнаружила расхождения в возможностях изделия с плановым заданием. Недостатки:

1. Малая эффективность и надежность.
2. Слишком длительная подготовка к стрельбе.
3. Недостаточная высота уничтожения целей.
4. Прогар соплового блока при запуске.
5. Недопустимые ошибки наведения.
6. Невозможность ведения огня при некоторых положениях ПУ.
7. Затенение сектора обзора пусковой установкой спереди.

Частичная вина заказчика, пропустившего такие недостатки еще при создании чертежей, не искупала вину конструкторов.

Последовали оргвыводы. М. М. Косичкина сменил директор НИЭМИ (Научно-исследовательского электромеханического института, прежнего НИИ-20 ГКРЭ. В. П. Ефремов (22.03.1926 – 16.09.2006).

Ранее под его руководством создавался ЗРК «Круг». В заместители определили — И. М. Дризе (20.03.1927 – 3.11.2016), который уже работал с Ефремовым над «Кругом». При этом начало комплексного испытания «Осы» перенесли на весну 1970 года.

Создание шасси 937, позже переименованного в 5937 «Основа», доверили Брянскому автомобильному заводу Минавтопрома с требованием сделать его колесным и плавающим.

Успешно сдав экзамен Госкомиссии, с 4 октября 1971 года его приняли на вооружение, с этого момента ЗРК «Оса» начал поступать в Советскую Армию. Для нужд ВМФ был выпущен вариант ЗРК «Оса-М». По классификации НАТО, этот комплекс числится как SA-8 «Gecko.
