ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

9А39 – пуско-заряжающая установка

Эта ПЗУ была установлена на шасси ГМ-577. Ее предназначение – хранение и транспортировка управляемых зенитных ракет — восьми штук, четыре из которых находились на неподвижных ложементах, четыре – на пусковом устройстве. Также она предназначалась для пуска четырех управляемых ракет, дальнейшей самозагрузки ими с ложементов, последующего самозаряжения уже восемью ракетами с машины транспортного обеспечения. Таким образом, “Бук” — ракетный комплекс, который объединил в одном ПЗУ функции самоходной ПУ более раннего комплекса «Куб» и ТЗМ.

Она включала в себя: пусковое устройство со следящим силовым приводом, ложементы, кран, вычислительную цифровую машину, аппаратуру телекодовой связи, навигации, привязки по топографии, агрегаты энергообеспечения и электропитания. Масса установки – 35,5 тонн, включая расчет из трех человек, габариты: ширина – 3,316 метров, длина – 9,96 метров, а также высота – 3,8 метра.

О боевых установках 9А317

Кроме зенитных управляемых ракет, «Бук-М2» оснащен самоходными и буксируемыми огневыми установками. Для самоходных (СОУ) 9А317 предусмотрены гусеничные шасси ГМ-569. Данные установки применяются для обнаружения, опознавания, автосопровождения и распознавания типа цели. Кроме того, при помощи СОУ отрабатывается полетное задание, осуществляется передача радиокорректирующих команд к ракете и оценивается результат стрельбы. 9А317 может атаковать объект как в составе ЗРК, так и автономно.

СОУ представляет собой фазированную антенную решетку с электронным сканированием лучей. Дальность обнаружения цели составляет 20 км. Огневая установка способна обнаружить до 10 объектов и вести стрельбу одновременно по 4 из них. Для СОУ разработана оптико-электронная система и ПЗС-матричные телевизионные каналы. Установка надежно защищена от радиочастотных помех и работает круглосуточно, что положительно отразилось на «живучести» ЗРК. Весит СОУ 35 тонн. Комплектуется четырьмя ракетами. Экипаж состоит из 4 человек.

О средствах управления

Зенитный ракетный комплекс оснащен:

  • Командным пунктом 9С510. Транспортируется при помощи гусеничного шасси или колесного полуприцепа, использующего тягач. Время на реакцию занимает не более 2 с. Весит до 30 тонн. В экипаже 6 человек.
  • Радиолокационной станцией (РЛС) 9С36, осуществляющей обнаружение целей и наведение ракет в лесистой местности. Станция комплектуется антенной, которая поднимается на высоту до 22 метров. Антенна представляет собой фазированную решетку, обеспечивающую электронное сканирование. Станция устанавливается на гусеничных шасси или на колесных полуприцепах с тягачами. РЛС выявляет цель на дистанции до 120 км. Станция способна одновременно обнаружить до 10 целей, выделив из них четыре приоритетные. На гусеничных шасси станция весит до 36 т, на колесных – 30 т. В экипаже четыре человека.

Радиолокационной станцией 9С18М1-3, выполняющей обнаружение цели. Представляет собой фазированную волноводно-щелевую решетку. Работает станция в несколько этапов. Вначале воздушное пространство сканируется лучом в вертикальной плоскости. Затем полученные данные при помощи телекодовых линий передаются в командный пункт. Дальность обнаружения – 160 км. Обзор длится в течение 6 сек. Специально для автоматической защиты от помех активного характера для станции предусмотрена мгновенная перестройка импульсов и блокировка интервалов дальности. Весит станция до 30 т. Чтобы перевести ее из боевого положения в походное и наоборот, достаточно пяти минут. В экипаже предусмотрено наличие трех человек.

Модификации комплекса

Авиационная техника противника постоянно совершенствуется. Вводятся новые технологии по противодействию зенитному ракетному вооружению. Поэтому идет модернизация зенитных комплексов. Потенциал, заложенный в базовый комплекс, позволяет проводить работы по улучшению системы.

После принятия на вооружение базового комплекса сразу же начались работы по его модернизации. 1982 году они завершились успешными пусками. Комплекс поступил на вооружение и получил наименование 9К37М1 с ракетой 9М38М1. По сравнению с первичным вариантом комплекса зона полного поражения значительно увеличилась.

Комплекс «Бук»-М1получил возможность определять различные виды летательных средств: самолеты, вертолеты, баллистические ракеты. Улучшено противодействие противоракетам противника. На экспорт данный комплекс поставлялся под наименованием «Ганг».

ЗРК 9К37М1-2 «Бук»-М1-2

Разработка данного комплекса была завершена к 1997 году. Данный комплекс получил новую управляемую ракету 9М317. Проведено улучшение практически всех средств комплекса.

Также стала возможным поражение надводных объектов на дальностях до 25 км., фронтовых и армейских пунктов управления войсками. Боевой радиус поражения целей увеличен по дальности до 45 км и до 25 км по высоте. Повышена эффективность уничтожения воздушных целей различного характера.

ЗРК 9К317 «Бук»-М2

Эта система стала результатом глубокой модернизации базового комплекса. Существенно увеличилась зона поражения целей. Увеличилась вероятность поражения винтокрылых машин и ракет до 80%. Из-за развала Советского Союза комплекс «Бук»- М2 в серию не пошел. Сказалось тяжелое материальное положение государства. Через 15 лет проектная документация была доработана под современную базу. В 2008 году он поступил в действующие части Российской армии.

ЗРК 9К317М «Бук»-М3

Комплекс создавался с 2007 года, на вооружение подразделений противовоздушной обороны Российской армии поступил в 2016 году. Каждая установка несет уже шесть ракет. Они расположены в транспортно-пусковых контейнерах. Ему подвластны все природные стихии. Цели могут поражаться в воздухе, на земле и на воде. Комплекс работает по принципу – сделал пуск и забыл. Ракета сама достанет цель. Новая РЛС наведения и подсвета реализует все возможности комплекса.

По оценкам экспертов вероятность уничтожения целей составляет практически 100%. Одна миллионная доля промаха не в счет. Режим боевой работы комплекса основан на принципе полной автономности.

ЗРК 9К317Э «Бук»-М2Э

Данная система представляет собой зенитный ракетный комплекс «Бук»-М2. Но колесной базой для него было выбрано шасси Минского автомобильного завода МЗКТ-69221. Эта модификация поступает на экспорт в другие страны.

ЗРК 9К37МБ «Бук»-МБ

Базовый комплекс создавался Советским ВПК. Поэтому он является достоянием всех республик СНГ. Инженеры республики Беларусь проводили самостоятельную модернизацию этой системы. Широкой публике он был представлен в 2005 году в Минске под аббревиатурой 9К37МБ «Бук» -МБ.

Комплекс модернизировался в ГНПО «Агат». Обновленная система получила новое радиоэлектронное оборудование. Была улучшена помехоустойчивость. Установлен новый комплекс обмена данными с КП. Улучшена эргономика рабочих мест экипажа.

Устройство комплекса 9К37

Для обеспечения работоспособности комплекса, в его состав включено четыре вида машин. Имеются придаваемые технические средства, для которых используются шасси Урал-43203 и ЗИЛ-131. Основная же масса рассматриваемых систем базируется на гусеничном ходу. Однако некоторые варианты установок оснащались колесным ходом.

Пуско-заряжающая установка

Боевые средства комплекса следующие:

  1. Один командный пункт, координирующий действия всей группы;
  2. Станция обнаружения целей, которая не только выявляет потенциального противника, но опознает его принадлежность и передает полученные данные командному пункту;
  3. Самоходная огневая установка, которая обеспечивает уничтожение противника в определенном секторе в стационарном положении либо автономно. В процессе работы обнаруживает цели, определяет принадлежность угрозы, ее захват и обстрел;
  4. Пуско-заряжающая установка, способная осуществлять пуск снарядов, а также загрузку дополнительного возимого боекомплекта. Машины этого типа поступают в формирования из расчета 3 на 2 СОУ.

Командный пункт обозначается индексом 9С470, он способен осуществлять связь одновременно с шестью установками, одной системой обнаружения целей и получать задачи от вышестоящего командования.

М3 на параде

Станция обнаружения 9С18 представляет собой трехкоординатную РЛС, работающую в сантиметровом диапазоне. Обнаружить потенциального противника она способна за 160 км, обзор пространства ведется в регулярном или секторном режиме.

Модификации

Колёсная ПУ ЗРК «Бук-М2» (на шасси МЗКТ-6922) на выставке военной техники посвящённой 65-летию полигона «Капустин Яр», г. Знаменск.

Пуско-заряжающая установка 9А316 комплекса «Бук-М2»

Самоходная огневая установка 9А317 комплекса «Бук-М2»

9К37М1 «Бук-М1»

Сразу после принятия ЗРК 9К37, по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM не менее 40 %, вертолёты «ХьюКобра» сбиваются с вероятностью от 60 до 70 %, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40 %. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг».

9К37М1-2 «Бук-М1-2»

В декабре 1992 года распоряжением Президента Российской Федерации были начаты работы над комплексом 9К37М1-2 «Бук-М1-2». Основной задачей модернизации было внедрение ЗУР 9М317 в уже существующие средства ЗРК 9К37М1 «Бук-М1». Доработка комплекса проводилась в период с по 1996 годы. В 1998 году ЗРК 9К37М1-2 «Бук-М1-2» был принят на вооружение армии Российской Федерации.

9К317 «Бук-М2»

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80 %, вертолёты могли быть поражены с вероятностью от 70 до 80 %. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за распада СССР и тяжёлой экономической ситуации в России серийное производство комплекса развёрнуто не было. Спустя 15 лет, документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска Российской Федерации.

В 1990-е годы был разработан и прошёл совместные испытания вариант комплекса «Бук-М2Э»-«Урал», предназначенный для войск ПВО. Все средства комплекса размещены на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах «ЧМЗАП».

«Бук-М2Э» в состоянии эффективно уничтожать цели, обладающие эффективной площадью рассеяния (ЭПР) на уровне до 0,05 м² с вероятностью поражения на уровне 0,6-0,7, время на смену позиции после развёртывания (5 минут), составляет всего 20 секунд

ЗРК «Бук-М2» обеспечивают возможность поражения тактических баллистических ракет противника с дальностью пуска до 150–200 километров..

9К317М «Бук-М3»

Комплекс на новой элементной базе с прежней модернизированной ракетой и значительно повышенными возможностями.

Принятие на вооружение «Бук-М3» планируется до конца 2015 года.

9К37МБ «Бук-МБ»

В мае 2005 года в Минске представлен Белорусский вариант модернизации комплекса ПВО средней дальности 9К37 «Бук» — ЗРК «Бук-МБ».

Машины на базе «Бук»

На базе шасси разработана система уничтожения беспилотных аппаратов и высокоточных боеприпасов путём атаки СВЧ излучением с целью разрушения их электронных компонентов. Эффективная дальность более 10 км. Система обеспечивает новый уровень обороны. Не имеет мировых аналогов.

Применение и возможности

Современные 9К317 способны производить интенсивные удары по беспилотным высокоскоростным боеголовкам сразу с нескольких направлений. Комплекс отвечает таким важным критериям, как мобильность, многофункциональность, огневая производительность, мгновенная реакция, вариативность атаки, автономность систем обнаружения и обороны. Чаще всего ЗРК используется для защиты особо значимых объектов и мест локации войск. 9К317 способен решать широкий круг задач. Это делает его незаменимым при разведке или атаке врага с воздуха даже на предельно малых высотах. В задачи ЗРК входит удержание вражеских целей на максимальной дистанции до охраняемых объектов, исключение помех, анализ риска, построение алгоритма возможной атаки и т.д.

2. Характеристики

Радар с ФАР

Дальность обнаружения целей не менее 100 км с цифровой обработкой сигналов.

  • Одновременное обнаружение 24 цели
  • Обстрел 10-12 целей
  • Время реакции 15 с

Основные характеристики ракеты 9М317:

  • Впервые обеспечена возможность перехвата ракет типа Ланс
  • Масса: 715 кг
  • Длина: 5,55 м
  • Калибр: 0,4 м
  • Размах крыльев: 0,86 м
  • Максимальная скорость поражаемых целей: 1200 м/с
  • Максимальная располагаемая перегрузка: 24 g
  • Масса боевой части: 50-70 кг
  • Максимальная дальность поражения самолетов с ЭПР 1 м² 42 км
  • Максимальная дальность поражения БР типа Ланс 20 км
  • Максимальная дальность поражения ракеты АЛКМ на высоте 30м 12 км

Головка самонаведения АРГС 9Б-1103М

Дальность захвата цели с ЭПР = 5 м² — 40 км

Активно ведётся работа по созданию новых комплексов войсковой ПВО, в том числе перспективного ЗРК Бук-М3.

Пускозаряжающая машина 9А39

Машина предназначена для: перевозки и хранения ракет (один боекомплект на пусковой установке готовый к пуску, второй боекомплект расположен на транспортных опорах), заряжания огневой установки, контроля технического состояния ракеты, предстартовой подготовки, проведения поочередных пусков ракет. Для решения этих задач в состав машины входит:

  • транспортно-пусковое устройство;
  • транспортные опоры для транспортировки ракет;
  • вычислительная машина;
  • грузоподъемный агрегат.

Ракета предназначена для поражения объектов противника в зоне дежурства комплекса ПВО.

Состав ракеты:

  • головная часть;
  • переходный шпангоут;
  • двигательная установка;
  • хвостовой отсек.

Компоновка узлов и агрегатов ракеты выполнена так, чтобы обеспечить четкое движение по траектории к цели. Она имеет специальную систему наведения с полуактивным принципом работы.

Двигательная установка одноступенчатая со смесевым твердым топливом. Основным поражающим элементом является осколочно-фугасная боевая часть массой 70 килограмм. Подрыв производится на расстоянии не более 17 метров от цели. Поражение осуществляется осколками и воздействием взрывной волны. Общая масса ракеты составляет 685 килограмм.

Модификации

Колёсная ПУ ЗРК «Бук-М2» (на шасси МЗКТ-6922) на выставке военной техники, посвящённой 65-летию полигона «Капустин Яр», г. Знаменск.

Пуско-заряжающая установка 9А316 комплекса «Бук-М2»

Самоходная огневая установка 9А317 комплекса «Бук-М2»

Бук-М1

Сразу после принятия ЗРК 9К37, по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM — не менее 40 %, вертолёты «ХьюКобра» сбиваются с вероятностью от 60 до 70 %, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40 %. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг».

9К37М1-2 «Бук-М1-2»

Бук-М1-2 ВС Армении

В декабре 1992 года распоряжением Президента Российской Федерации были начаты работы над комплексом 9К37М1-2 «Бук-М1-2». Основной задачей модернизации было внедрение ЗУР 9М317 в уже существующие средства ЗРК 9К37М1 «Бук-М1». Доработка комплекса проводилась в период с по 1996 годы. В 1998 году ЗРК 9К37М1-2 «Бук-М1-2» был принят на вооружение армии Российской Федерации.

9К317 «Бук-М2»

С началом малой модернизации комплекса 9К37 развернулись работы над созданием глубоко модифицированного варианта, способного вести огонь по 24 целям. По сравнению с предыдущими модификациями зона поражения самолётов типа F-15 была увеличена до 50 км, вероятность поражения крылатых ракет ALCM на дальностях до 26 км — от 70 до 80 %, вертолёты могли быть поражены с вероятностью от 70 до 80 %. Максимальная скорость обстреливаемых целей 1100 м/с навстречу и 300—400 м/с вдогон. Комплекс может быть развёрнут за 5 минут, темп стрельбы составляет 4 секунды, а время реакции — 10 с. В 1988 году комплекс был принят на вооружение ПВО СВ. Из-за распада СССР и тяжёлой экономической ситуации в России серийное производство комплекса развёрнуто не было. Спустя 15 лет документация на комплекс была доработана под современную элементную базу серийного производства. С 2008 года комплекс поступил в войска Российской Федерации.

В 1990-е годы был разработан и прошёл совместные испытания вариант комплекса «Бук-М2Э»-«Урал», предназначенный для войск ПВО. Все средства комплекса размещены на колёсных тягачах повышенной проходимости типа КрАЗ и полуприцепах «ЧМЗАП».

«Бук-М2Э» в состоянии эффективно уничтожать цели, обладающие эффективной площадью рассеяния (ЭПР) на уровне до 0,05 м² с вероятностью поражения на уровне 0,6-0,7, время на смену позиции после развёртывания (5 минут) составляет всего 20 секунд.

ЗРК «Бук-М2» обеспечивают возможность поражения тактических баллистических ракет противника с дальностью пуска до 150—200 километров.

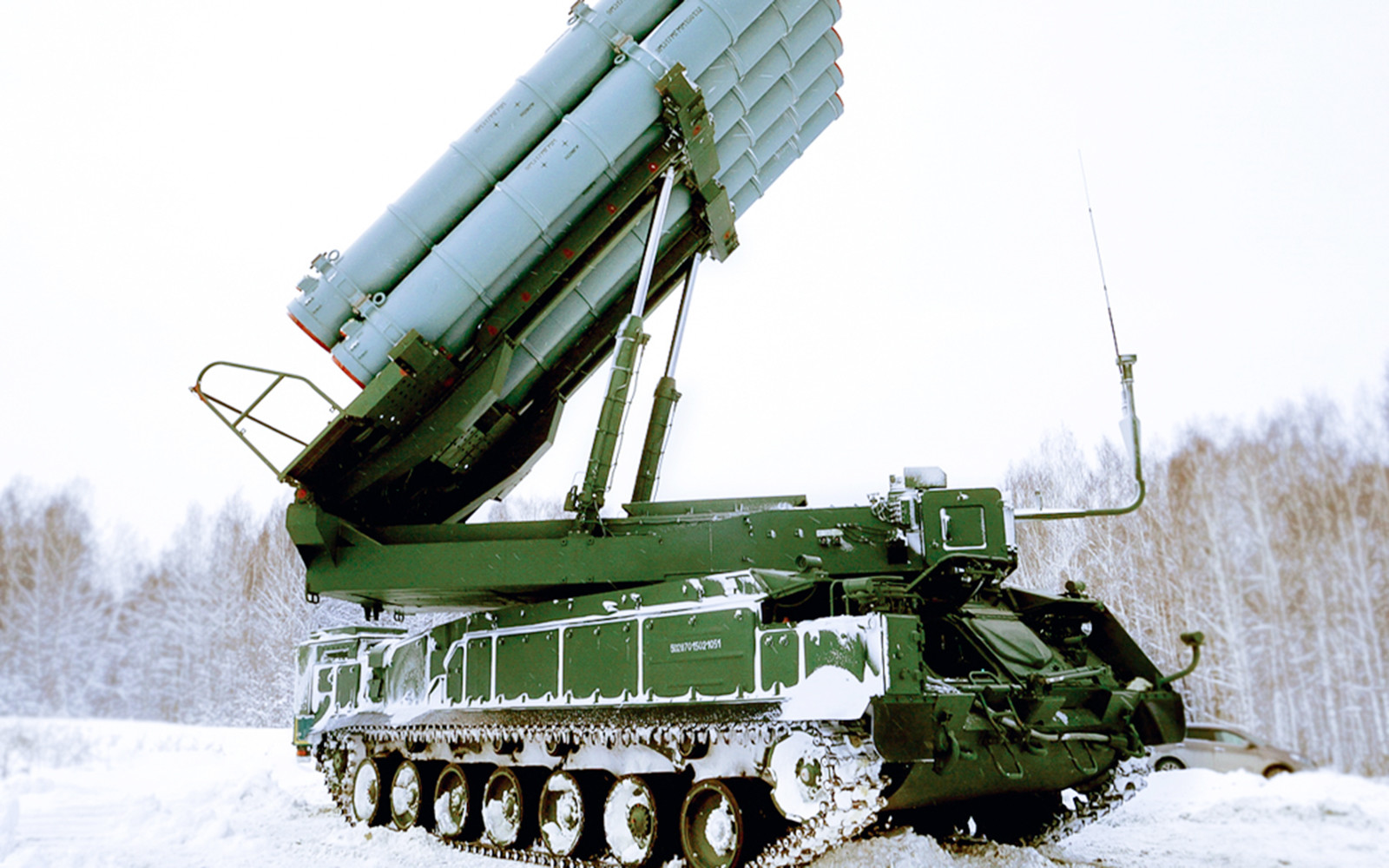

9К317М «Бук-М3»

Комплекс на новой элементной базе с прежней модернизированной ракетой и значительно расширенными возможностями. Принят на вооружение в 2016 году.

9К37МБ «Бук-МБ»

Самоходная огневая установка Бук-МБ3К на выставке MILEX-2021

Транспортно-заряжающая машина Бук-МБ3К

В мае 2005 года в Минске представлен белорусский вариант модернизации комплекса ПВО средней дальности 9К37 «Бук» — ЗРК «Бук-МБ».

Испытания установки “Бук”

Установка “Бук” с августа 1975 года по конец октября следующего, 1976 года, проходила государственные испытания. Руководил ими Бимбаш П. С., а проводились они на территории Эмбенского полигона. Как видите, установка “Бук” (фото ее представлены в обзоре) состояла из: СУРН 1С91М3, огневой установки 9А38, зенитных управляемых ракет 3М9М3 и 9М38, самоходных ПУ 2П25М3, а также машин технического обслуживания. В результате были внесены некоторые поправки: дальность обнаружения вертолетов составила 21-35 километров на малых высотах, самолетов – 32-41 км.

Время запуска ракеты от момента обнаружения цели составило 24-27 секунд. Время заряжения, а также разряжения – девять минут. Поражение самолета ракетой 9М38 обеспечивалось: на дальности 3,5-20,5 км — при высоте полета более 3000 метров, 5-15,5 км — при высоте 30 метров. Зона поражения по курсовому параметру составляла 18,5 км, по высоте – от 30 м до 14,5 км. Вероятность огневого поражения — 0,70-0,93 при запуске одной ракеты. В 1978 году установка “Бук-1” («Куб-М4») была принята на вооружение.

«Такое оружие будет востребовано»

В марте 2018 года госкорпорация «Рособоронэкспорт» сообщила о старте кампании по продвижению «Бук-М3» на международном рынке. В августе прошлого года комплекс был представлен на открытой экспозиции форума «Армия-2018». Экспортная версия ЗРК получила название «Викинг». По мнению заместителя главы «Рособоронэкспорта» Сергея Ладыгина, у новинки отечественной промышленности нет конкурентов.

«Его («Бук-М3». — RT) технические особенности позволяют максимально адаптировать комплекс под приоритеты иностранных заказчиков «Рособоронэкспорта». Пункт боевого управления «Викинга» имеет возможность сопряжения не только со штатной радиолокационной станцией, но и с другими РЛС, в том числе и нероссийского производства», — говорится на сайте «Ростеха».

По информации НИИ им. Тихомирова, «Викинг» способен перехватывать модификации истребителей F-16 и F-15, штурмовики A-10, стратегические бомбардировщики B-1B, B-52, летательные аппараты, изготовленные по технологии «стелс», вертолёты Apache, баллистические ракеты MGM-52, крылатые ракеты AGM-86 («Томагавк»), противорадиолокационные ракеты AGM-88E.

  • ЗРК средней дальности «Бук-М3»

«Экспортные версии даже советских «Буков» являются весьма эффективным оружием. Об этом лишний раз свидетельствует их успешное применение для отражения воздушных атак на Сирию в 2018 и 2019 годах. «Бук-М3» будет востребован в тех странах, которые хотят сохранить и улучшить эшелонированную оборону своих вооружённых сил. Поэтому новым комплексом наверняка заинтересуются государства, которые уже эксплуатируют предыдущие версии «Бука», — отметил Мураховский.

Сергей Денисенцев считает, что «Бук-М3» могут приобрести страны постсоветского пространства (Армения, Азербайджан), Ближнего Востока (Сирия, Алжир) и Южной Америки (Венесуэла). Преимуществом отечественного ЗРК, помимо его высоких боевых и эксплуатационных качеств, эксперт назвал относительно невысокую цену.

Кроме того, в сентябре 2016 года концерн «Алмаз-Антей» сообщил о старте разработок ЗРК средней дальности пятого поколения на базе «Бук-М3». Новый комплекс предназначен для ведения «сетецентрической войны». По информации концерна, ЗРК будет глубоко интегрирован «в единую систему эшелонированной ПВО».

«Дальнейшая модернизация «Бука» — это оправданный процесс. Скорее всего, комплекс пятого поколения будет выполнять задачи во взаимодействии с другими ЗРК и авиацией. Сейчас на первый план выходит защита от массированного удара БПЛА и крылатыми ракетами. С этой целью отечественные инженеры улучшат помехозащищённость и значительно расширят вычислительные мощности комплекса пятого поколения», — резюмировал Денисенцев.

Разница между ПВО и ПРО

ПВО и ПРО представляют собой средства для отражения воздушного нападения. Как не сложно догадаться, системы ПРО (противоракетной обороны) предназначены для борьбы с ракетами противника. Они могут уничтожать как тактические, так и стратегические ракеты различных типов.

Современные системы РЛС позволяют засекать ракеты на расстоянии свыше 5000 км. При этом ПРО способны уничтожать их на любых этапах полета. Причем они могут поражать отдельные части ракет, к примеру, ступени наведения, головные части и пр. Кроме того, они могут поражать ракеты-перехватчики наземного и морского базирования.

Комплексы С-300 против современных крылатых ракет недостаточно эффективны

Что касается систем (ПВО), то они способны поражать не только ракеты, но и все остальные средства воздушного нападения. Но какие системы эффективней против ракет, ПВО или ПРО? Однозначного ответа на этот счет нет, так как все зависит от конкретной модели системы.

К примеру, комплексы С-300 хоть и способны сбивать крылатые ракеты, прямая их задача заключается в защите территории от самолетов и вертолетов противника. С поражением современных крылатых ракет они справляются менее эффективно. связано это с тем, что ракеты используют различные приемы, повышающие их незаметность для систем РЛС. К примеру, они могут лететь на очень малой высоте. Иногда они летят вдоль русла реки, в результате чего вообще пропадают с радаров. Еще один распространенный прием — пуск ракет по одной траектории до определенного момента. На радарах они вначале видны как одна цель, но затем разлетаются, и системы ПВО не успевают среагировать.

Поэтому, если основой противовоздушной обороны служат комплексы С-300, эффективность ее против современных ракет сравнительно невысокая. То же самое касается зенитно-ракетных комплексов Бук М1. Комплекс С-400 “Триумф” в этом плане более эффективен.

Ракеты «Точка-У» сложно перехватить

Зенитная ракета 9М38

Разработка началась в 1973 году, а в 1976 году ракета поступила на вооружение советской армии в составе «Бука».

Это твердотопливная одноступенчатая зенитная ракета, рассчитанная на время работы до 15 секунд. Её габариты строго ограничены из-за того, что разработка велась не только для сухопутных комплексов, но и системы М-22 «Ураган» для ВМФ.

Обладает полуактивной головкой самонаведения и несёт осколочно-фугасную боевую часть массой 70кг. Подрыв осуществляется зарядом массой 34 кг на расстоянии 16 метров от цели.

Предназначена для уничтожения высокоманевренных целей, находящихся на удалении от 3500 до 32000 м, высоте от 25 до 20000 м, способна выдерживать перегрузки до 19g.

После пуска курс полёта указывается радиосигналами с огневой установки, при подлёте к цели в дело вступает головка самонаведения.

Эксплуатация средств комплекса С-125.

1).Рекомендации и предложения по обеспечению увеличения сроков эксплуатации СНР С-125,С-125М в климатической зоне “А”.  http://Продление сроков экспл. СНР С-125.djvu

2).Отчет о НИР.Исследование результатов войсковой эксплуатации ракет 5В27Д в условиях Лаоса (в сравнении с Вьетнамом).  http://Рез-ты войсковой экспл. ракет в Лаосе.djvu

3).Отчет о НИР.Исследование результатов длительной эксплуатации ракет 5В27У  в условиях Польши.  http://Рез-ты войсковой экспл. ракет в Польше.djvu

4).Акт по результатам комплексног технического обследования (КТО) ракет 5В27 в Лаосе  http://акт по рез-там КТО ракет 5в27 в Лаосе.djvu

5).Заключение о надежности бортового оборудования (БА) ракет 5В27 эксплуатировывшихся в Венгрии,Кубе,Танзании и Вьетнаме  http://закл о надеж БА ракет 5В27 экспл-ся в Венгрии,Кубе,Танзании и Вьетнаме.djv

6).Оценка ТС ракет 5В27 в Мали.http://оценка тс ракет 5в27 в Мали.djvu

7).Заключение по оценке ТС (технического состояния) ракет 5В27 в Ливии,Ираке и Сирии.  http://оценка тс 5в27 в ливии,ираке,сирии.djvu

8).Исследование длительного воздействия эксплуатации ракет 5В27 в Танзании. http://Исслед.длит.экспл.5в27 в танзании.djvu

9).Оценка показателей надежности ЗРК С_125 и С-125М  http://показ.надеж. с-125 и с-125м.djvu

10).Отчет о ТС ракет 5В27 в Ираке  http://отчет о ТС 5в27 в Ираке.djvu.html

11).Инструкция по воздушной транспортировке С-125. 1974 г.  http://с125 инстр по возд.djvu

new 12).Инструкция о гарантийном обслуживании зенитного управляемого ракетного вооружения,поставляемого на экспорт,и оказании технической ипомощи при его эксплуатации.1965 г. http://инстр по дор загран.djvu

new 13).Положениеоб организации и порядке проведения модернизациипоставленных на экспорт вооружений и военной техники   ПВО страны (выписка) 1977 г.

Боевое применение и итоги

Успешно применялись ЗРК «Бук» при проведении первой Чеченской компании, когда раздолбали малочисленную авиацию мятежной республики. В Абхазо-Грузинском конфликте из ЗРК был сбит самолет командующего ПВО Абхазии. В Южной Осетии ВВС России потеряли четыре самолета. Они были уничтожены огнем «Бука». Даже уничтожение самолета Боинг-777 в воздушном пространстве Украины приписывают этому комплексу.

Система ПВО является одной из главных составляющих дееспособности не только армейских подразделений, но и гражданских объектов.

В местах сосредоточения и на марше колонны бронетехники под прикрытием этих комплексов могут чувствовать себя уверенно. Ни ода ракета, ни одна бомба не должна упасть на расположение. Тем более это не плохой вклад в бюджет государства, так как комплекс востребован на рынке вооружения.

Боевое применение и итоги

Успешно применялись ЗРК «Бук» при проведении первой Чеченской компании, когда раздолбали малочисленную авиацию мятежной республики. В Абхазо-Грузинском конфликте из ЗРК был сбит самолет командующего ПВО Абхазии. В Южной Осетии ВВС России потеряли четыре самолета. Они были уничтожены огнем «Бука». Даже уничтожение самолета Боинг-777 в воздушном пространстве Украины приписывают этому комплексу.

ЗР комплексы Советского и Российского времени находят применение и в современной действительности.

В местах сосредоточения и на марше колонны бронетехники под прикрытием этих комплексов могут чувствовать себя уверенно. Ни ода ракета, ни одна бомба не должна упасть на расположение. Тем более это не плохой вклад в бюджет государства, так как комплекс востребован на рынке вооружения.
