Пистолет VIS 35 Radom

Производство и боевое применение

Первые три тысячи пистолетов были изготовлены из легированной стали (в результате, себестоимость одного пистолета составляла 117 злотых). В дальнейшем, пистолеты изготавливались из углеродистой стали. В процесс производства были внесены технологические изменения, в результате к началу сентября 1939 года себестоимость производства одного пистолета была снижена до 84 злотых.

на пистолетах последней модификации на задней стенке рукоятки отсутствовал паз для крепления приставного приклада или кобуры-приклада.

До начала Второй мировой войны польская армия получила 60 216 пистолетов этой модели, которые находились на вооружении танкистов, лётного состава ВВС и некоторых кавалерийских подразделений польской армии (при этом, основная часть польской армии была по-прежнему вооружена револьверами Нагана). После оккупации Польши выпуск ViS-35 был продолжен, пистолеты поступали на вооружение немецкой армии, флота, некоторых подразделений войск СС и полицейских формирований. Всего на вооружение немецких формирований поступило 385 тыс. пистолетов VIS (в это количество входят как польские пистолеты довоенного выпуска, так и пистолеты военного времени, выпущенные в “генерал-губернаторстве”).

Всего на оружейном заводе «Fabryka Broni Radom» в г. Радом было выпущено 31 тысяча ViS-35, ещё 310 тысяч под наименованием P-35(p) было произведено во время оккупации под управлением фирмы «Steyr»; кроме того, некоторое количество пистолетов по частям было вынесено с завода участниками движения Сопротивления. Производство ViS-35 прекратилось после того, как в 1944 г. завод в Радоме был разрушен авианалётами. Тем не менее, ещё некоторое количество пистолетов было собрано в период до апреля 1945 года на фабрике «Steyr» в Австрии.

Пистолеты P.35(p) военного времени изготавливались по упрощенной технологии (на поверхности деталей этих пистолетов видны следы обработки металлорежущим инструментом, воронение быстрее стирается) и из металла худшего качества, отчего их надежность и ресурс несколько уменьшились.

  • на довоенных пистолетах ViS-35 устанавливали штампованные из меди и окрашенные чёрной краской, заполненные оловом, для предотвращения вмятин, щёчки рукояти с литерами «FB» («Fabryka Broni»), с одной стороны. С другой стороны щечка имела надпись «VIS». На пистолетах P.35(p) военного времени устанавливали деревянные или карболитовые щёчки упрощённой конструкции с мелким поперечным рифлением.
  • в сравнении с довоенными пистолетами, качество пистолетов последних лет выпуска значительно ухудшилось.

После войны серийное производство ViS-35 на Радомском заводе больше не возобновлялось, вместо них в польской армии использовались советские ТТ. После окончания производства Vis.35 в апреле 1945 года, это оружие изготавливалось с 1997 года и по настоящее время только ограниченными сериями. Так, в 2014 году высококлассный польский оружейник Ришард Тобис, автор копий старинного оружия и редких польских моделей, выполнил реплику Vis.35 под патрон .45 ACP. В 2016 году «Радомский оружейный завод „Лучник“» выпустил ограниченную серию реплики оригинального пистолета Vis.35 в количестве всего 50 экземпляров в качестве коллекционного оружия.

Тактико-технические характеристики пистолера ПЯ

Тактико-технические характеристикиПЯ
  Калибр, мм 9х19
  Длина, мм 198
  Высота, мм 145
  Ширина, мм 38
  Вместимость магазина, шт. патронов 18
  Масса пистолета с магазином без патронов, кг, не более 0,95
  Кучность стрельбы – габарит рассеивания 4-х или 3-х пробоин при одной оторвавшейся 150
  Точность стрельбы – отклонение средней точки попадания (СТП) 4-х пробоин или 3-х при   одной оторвавшейся от контрольной точки (КТ) при стрельбе на дальность 25 м, не более, мм 75
  Длина ствола, мм 112,5
  Число нарезов в канале ствола 6
  Вес одного патрона, г 9,5
  Длина патрона, мм 29,7
  Боевая скорострельность, выстрелов в минуту 35
  Начальная скорость полета пули патрона 7Н21, м/сек. 465
  Гарантийная наработка, количество выстрелов 4000

Неполная разборка пистолета ПЯ

1) отделить магазин от пистолета, для чего взять пистолет за рукоятку, большим пальцем руки нажать на защелку магазина. Освободившийся из-под зуба защелки магазин, отделить свободной рукой от пистолета;

2) проверить отсутствие патрона в патроннике, для чего выключить предохранитель (повернуть флажок вниз), отвести рукой затвор в заднее положение, осмотреть патронник, отпустить затвор и произвести контрольный спуск курка с боевого взвода;

3) отделить замыкатель от рамки, для чего с правой стороны пистолета вытолкнуть его и, взяв-шись пальцами у стержня замыкателя с левой стороны пистолета, вынуть из отверстия в рамке;

4) отделить затвор со стволом, перемещая по направляющим рамки вперед;

5) отделить ствол со штоком и возвратной пружиной от затвора, для чего, взявшись за выступаю-щую часть муфты, повернуть ствол с перемещением его вперед до выхода казенной части за досыла-тель затвора и отделить ствол со штоком и возвратной пружиной;

6) отсоединить шток и возвратную пружину от ствола.

Видео ролик о пистолете ПЯ
Отрывок из фильма “Отечественное стрелковое оружие” рассказывающий о ПЯ

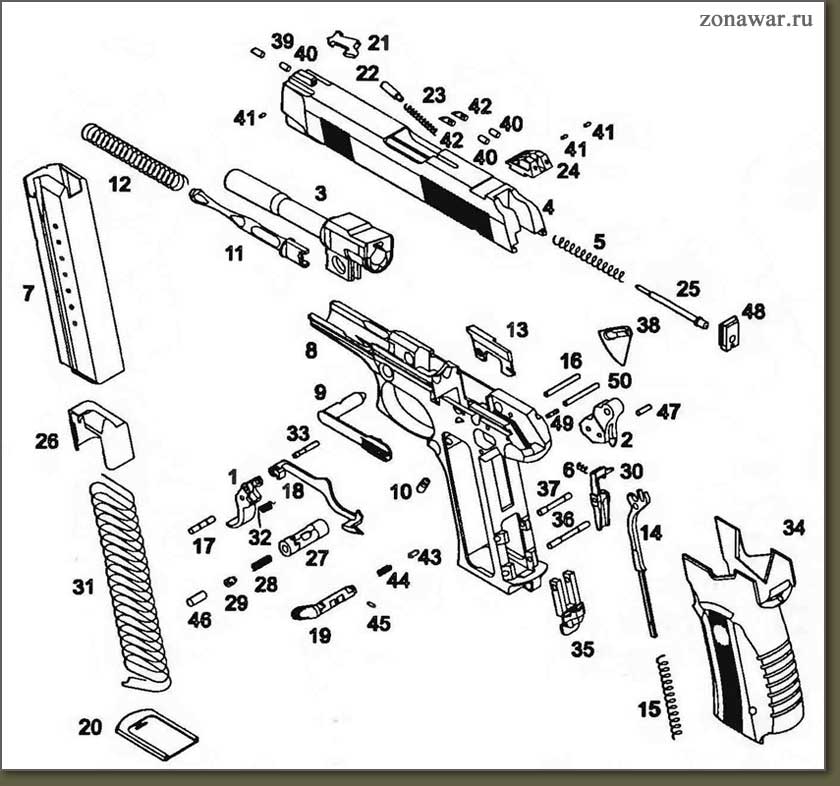

Устройство и принцип работы пистолета ПЯ

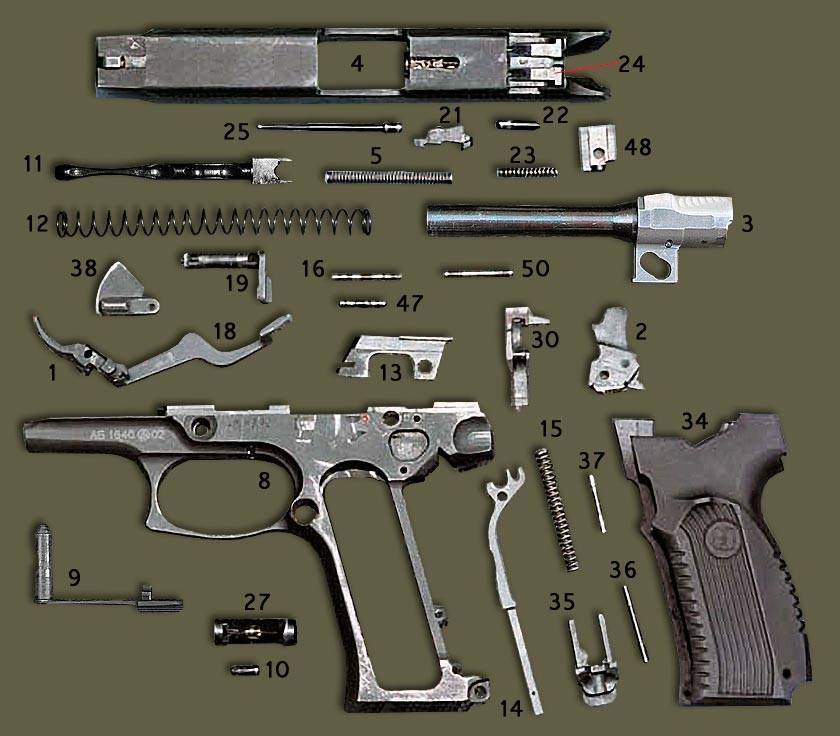

1 Крючок спусковой2 Курок3 Ствол4 Затвор5 Пружина ударника6 Пружина шептала7 Корпус магазина8 Рамка9 Замыкатель10 Стопор защелки магазина11 Шток12 Пружина возвратная13 Отражатель14 Толкатель15 Пружина боевая16 Штифт17 Ось крючка спускового

18 Тяга спуска19 Предохранитель20 Крышка магазина21 Выбрасыватель22 Гнеток выбрасывателя23 Пружина выбрасывателя24 Целик25 Ударник26 Подаватель27 Защелка магазина28 Пружина защелки магазина29 Фиксатор защелки магазина30 Шептало31 Пружина магазина32 Пружина спуска33 Ось тяги34 Рукоятка

35 Защелка стопора рукоятки36 Стопор рукоятки37 Стопор38 Флажок предохранителя39 Заглушка мушки40 Вкладыш41 Штифт42 Заглушка целика43 Фиксатор предохранителя44 Пружина фиксатора45 Штифт46 Заглушка защелки магазина47 Штифт курка48 Планка 49 Штифт рамки50 Штифт

Пистолет ПЯ по принципу работы автоматики относится к системам с использованием энергии отдачи затвора при коротком ходе ствола.
При работе пистолета Ярыгина сцепление затвора со стволом осуществляется посредством муфты передней поверхностью окна для отражения гильзы, расцепление – за счет кулачкового паза на муфте.
Сущность работы пистолета ПЯ при стрельбе заключается в следующем, при нажатии пальцем на спусковой крючок, курок освобождается от шептала, наносит удар по ударнику, который бойком разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор вместе с скрепленным с ним стволом под действием давления пороховых газов, передающегося через дно гильзы, отходят назад. Пройдя короткий ход, ствол расцепляется с затвором и дальнейшее движение назад затвор осуществляет без ствола, удерживая выбрасывателем гильзу патрона и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора. Затвор при откате в крайнее заднее положение поворачивает курок назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем захватывает из магазина очередной патрон и досылает его в патронник. При накате затвор венчиком захватывает ствол и дальнейший накат в крайнее переднее положение затвор осуществляет совместно со стволом.
В крайнем переднем положении происходит сцепление ствола с затвором. Канал ствола заперт массой затвора. Пистолет снова готов к стрельбе.
Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба может производиться до полного израсходования патронов в магазине. По израсходовании всех патронов из магазина затвор становится на замыкатель и остается в заднем положении.
Ударно-спусковой механизм пистолета ПЯ куркового типа с открытым курком и возможностью самовзвода.
Вместимость магазина пистолета ПЯ до 18 патронов обеспечивается за счет двухрядного расположения патронов в коробчатом магазине. Через отверстия в корпусе имеется возможность визуального определения количества патронов в магазине.

Модификации вертолёта Ми-35

  1. Ми-35 – представляет собой экспортный вертолет на базе Ми-24В. В технике изменены прицельная система АСП-17В и двигатели, производимые «Мотор Сич» − «Климов» ТВЗ-117В.

  2. Ми-35П – экспортная модель ранее созданного Ми-24П. Несущая система, трехлопастный рулевой винт, длинное крыло и убирающееся шасси типичны для Ми-24П. Из оружия присутствует неподвижная пушечная установка, на которой установили двуствольную пушку ГШ-30К (калибр 30 мм).

  3. Ми-35ПН – тот же Ми-35П, с дополнениями для выполнения боевых задач в ночное время суток. Монтирована система «Зарево» − ночная телевизорная прицельного типа. Экипаж оснащен специализироваными очками ночного видения (ОНВ).

  4. Ми-35 ПМ – дублетная версия Ми-35П с новыми Х-образным рулевым и несущим винтами с лопастями, изготовленными из композитных материалов.

  5. Ми-35М – оснащен неубирающимся шасси, что защищает вертолет при падении (поглощает часть удара на себя), ОПС-24Н и присущей ей гиростабилизированной оптико-электронной системой ГОЭС-324, лазерным дальномером, укороченным крылом и двигателями ВК-2500 «Климов».

Эта авиационно-военная машина состоит на вооружении России (24 экземпляра Ми-35М и еще осуществлен заказ на 49 вертолетов), Азербайджана (16 штук Ми-35М и заказ на 24 вертолета той же маркировки), Венесуэлы (10 Ми-35М2), Индонезии (семь представителей маркировки П), Мьянмы (в наличии 50 Ми-П), Перу (два вертолета Ми-35П и подписан контракт еще на два Ми-35П), Афганистана (9 вертолетов Ми-35).

В данное время используется в военных целях на территории Ирака.

Ми-35 характеристики:

  • Экипаж: 2 (пилот и оператор вооружения)

  • Пассажировместимость: до 8 солдат или 2 носилок с тяжелоранеными и медработник

  • Грузоподъёмность: 2400 кг

  • Длина: н/д

  • Длина фюзеляжа: 17,51 м

  • Диаметр несущего винта: 17,3 м

  • Диаметр рулевого винта: 3,91 м

  • Максимальная ширина фюзеляжа: 1,7 м (6,66 м с пристыкованными консолями крыла)

  • Высота: 3,97 м (с хвостовым винтом)

  • Площадь, ометаемая несущим винтом: м²

  • База шасси: 4,39 м

  • Колея шасси: 3,03 м

  • Масса пустого: 8620 кг

  • Нормальная взлётная масса: 11 200 кг

  • Максимальная взлётная масса: 11 500 кг

  • Масса топлива во внутренних баках: 1500 кг + опционально 1000 кг

  • Объём топливных баков: н/д (+ 4 х 500 л в ПТБ)

  • Силовая установка: 2 × турбовальных «Климов» ТВ3-117ВМА производства «Мотор Сич»

  • Мощность двигателей: 2 × 2200 л. с. (взлётная)

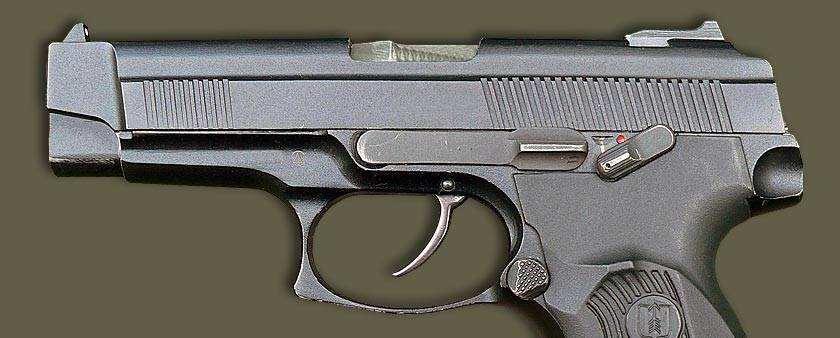

9-мм пистолет Ярыгина ПЯ (индекс 6П35)

9 мм пистолет Ярыгина 6П35 является личным оружием нападения и защиты, предназначенным для поражения целей, с использованием 9 мм пистолетных патронов с пулей повышенной пробиваемости (индекс 7Н21) на дистанции до 50 м , при температуре окружающей среды от минус 50°С до +50°С, при этом на дистанции до 25 м обеспечивается поражение целей, защищенных бронежилетами типа Ж-81, Ж-86-2.

В начале 1991 года Главное ракетно-артиллерийское управление Министерства обороны СССР выдало тактико-техническое задание на разработку нового армейского пистолета. Опытно-конструкторская работа получила шифр «Грач». Разработка велась на Ижевском механическом заводе, в ЦНИИТОЧМАШ в Климовске, в ЦКИБ СОО в Туле, позже подключилось тульское КБ Приборостроения.
      Конструкторы Ижевского механического завода представили три опытных пистолета, среди которых был и пистолет конструкции В. А. Ярыгина под патроны 9×18 ПМ, ПММ и 7,62×25 ТТ.
Министерство обороны Российской Федерации уточнило требования к новому армейскому пистолету. Кроме всего прочего возможность использования патронов типа 9×19 «парабеллум», что расширило бы и экспортные возможности пистолета.
      На «Ижмехе» уже разрабатывался пистолет Ярыгина под патрон 9×19, после создания отечественного патрона 7Н21 пистолет был доработан под него. В 1998-1999 гг. прошли государственные испытания новых пистолетов — ижевского 6П35 В. А. Ярыгина, климовских 6П35 и СР1, тульского ГШ-18. Дорабатывались и патроны. Ижевский образец системы Ярыгина (ПЯ) был рекомендован к принятию на вооружение Российской армии.
На вооружение Вооруженных Сил РФ пистолет Ярыгина ПЯ (индекс 6П35) под патрон 9×19 были принят Постановлением Правительства РФ от 21 марта 2003 г.

Примечания

  1. ↑ П. Вильневчиц. Пистолет VIS: воспоминания разработчика // журнал «Солдат удачи», № 10 (121), октябрь 2004. стр.45-48
  2. В. А. Кашевский. Пехотное оружие Второй мировой войны. Минск, ООО «Харвест», 2004. стр.90-92
  3. Пистолеты военных и служебных образцов иностранного производства в вооружённых силах Третьего рейха // журнал “Оружие”, № 2, 2001 (спецвыпуск “Пехотное оружие Третьего рейха. Часть II. Пистолеты”) стр.9
  4. ↑ А. И. Благовестов. То, из чего стреляют в СНГ / ред. А. Е. Тарас. Минск, «Харвест», М., ООО «Издательство АСТ», 2000. стр. 154—156
  5. Ян Хогг. Огнестрельное оружие (справочник Jane’s). М., «Астрель — АСТ», 2004. стр.67
