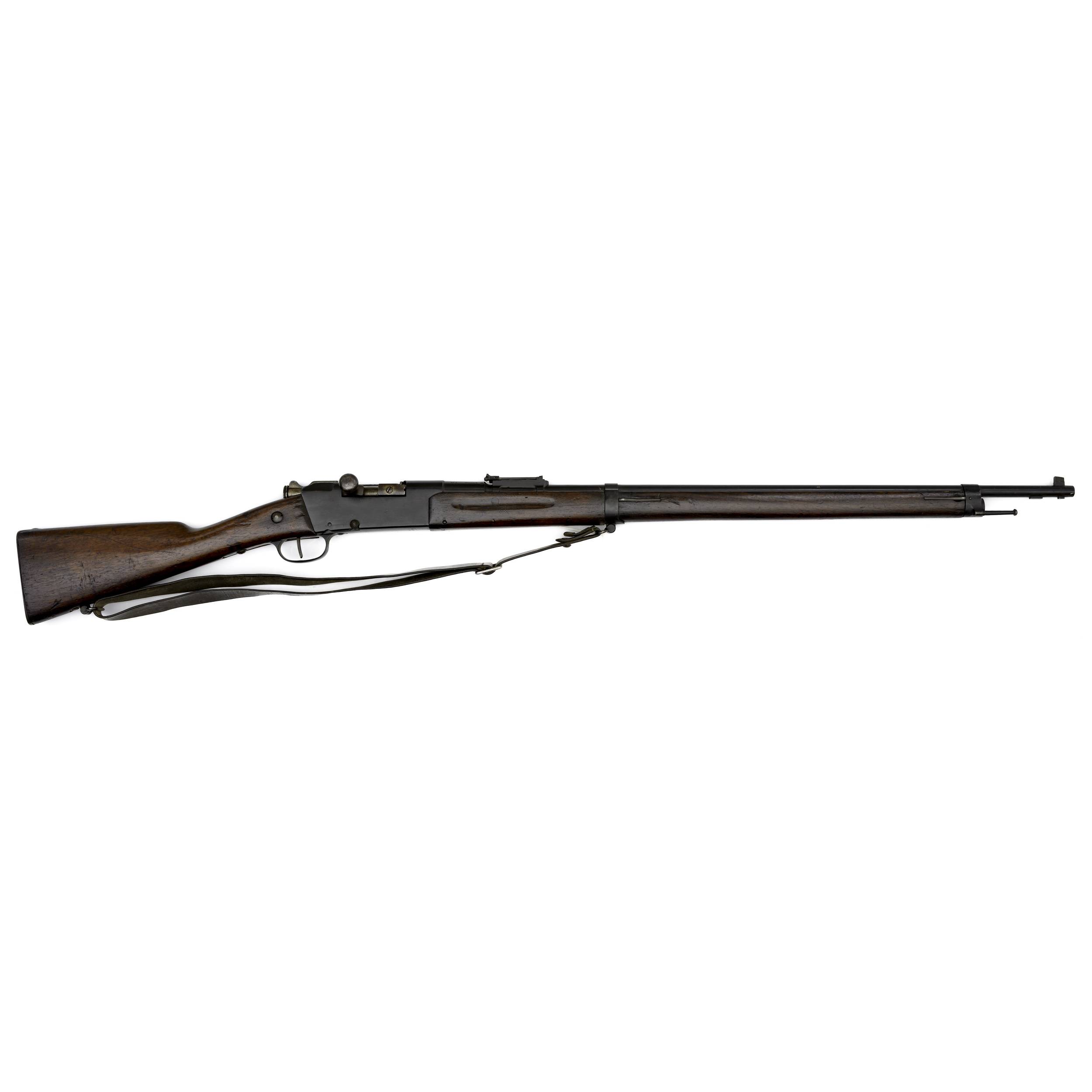

Винтовка Lebel Modele 1886

Происхождение и развитие

Исторически, винтовка Lebel Mle 1886 года была первым военным огнестрельным оружием, которое будет использовать бездымные порошковые боеприпасы. Этот новый порох, сделанный из устойчивой нитроцеллюлозы, назвал «Poudre B» («Порошок B») и просто изобрел в 1884 Пол Виейлл (1854-1934). «Poudre B» был в три раза более сильным, чем дымный порох, для того же самого веса, и не оставил фактически остатков сгорания. В приблизительно то же самое время, в 1882, капитан (позже полковник) Эдуард Рубин (1846–1920) (швейцарская армия) изобрел первые пули винтовки Цельнометаллической оболочки (FMJ). Обертывание защитного медного жакета вокруг свинцового сердечника пули было также поддающимся трансформации событием в истории огнестрельного оружия: с этого времени пули могли быть выпущены в очень высокие скорости, не тая в стволе винтовки. Эдуард Рубин скоро сопровождался Hebler, также в Швейцарии, кто успешно создал покрытые кожухом пули винтовки первой стали.

Вскоре после того, в январе 1886, французский военный Министр, генерал Булэнджер, просил срочное применение этих двух технических прорывов к дизайну новой винтовки пехоты. Он назначил генерала Трэмонда отвечающим за проект, который должен был быть закончен в течение одного года. Во-первых 11 мм гильза Граса были перепроектированы в 8-миллиметровый случай, преобразование, выполненное полковником Грасом и лейтенантом-полковником Дезэлеуксом. Повторяющийся механизм, полученный из французской магазинной винтовки Gras-Kropatschek 1884 года Mle, был осуществлен Альбертом Клозом и Луи Вердином в арсенале Шательро. Две противоположной передней тяги захвата болта, вдохновленная двумя тягой захвата задней части на болте более ранней швейцарской винтовки Vetterli, была разработана полковником Бонне. 8-миллиметровая квартира рылась, Цельнометаллическая оболочка «Balle M» пуля была предложена генералом Трэмондом и разработана лейтенантом полковником Николасом Лебелем, в честь которого винтовка (и калибр) названы. Однако, лейтенант-полковник Лебель не возглавлял команду, ответственную за создание новой винтовки. Он дружески возразил во время своей целой жизни, что генерал Трэмонд и полковник Грас были двумя вышестоящими должностными лицами, которые совместно заслужили того кредита. Тем не менее, его имя, которое только определяло «Balle M» пуля как «Балл Лебель», неофициально придерживалось всего оружия.

Lebel следовал за Mle 1874 Gras 11 мм действия болта и французами Mle 1878 Военно-морская винтовка Кропачека, разработанная австрийцем, Альфредом фон Кропачеком, и разделил трубчатый журнал последнего в переднем конце. Две переходных винтовки действия болта пехоты повторения, все еще разделенные на камеры для 11-миллиметрового патрона черного пороха Gras, следовали за винтовкой Mle 1878 года: Mle 1884 и Mle 1 885 винтовок. Последний имел запас костюма-двойки и крупный стальной приемник и близко напоминает Mle 1886 Lebel.

В 1893 улучшенная версия M1886 Lebel определялась Фузея Mle 1 886 М (modifié) 93. Самое полезное улучшение было модификацией головки болта, таким образом, это отклонит далеко от лица стрелка любые горячие газы, сбегающие из разорванной гильзы. Булавка увольнения и ее задняя кнопка были уже изменены в 1887, в то время как прут укладки остался неизменным. Наконец, фиксация заднего вида на баррель была существенно улучшена во время той модификации 1893 года. (См.: Ломбард Клода, 1987)

Винтовка Lebel была произведена тремя правительственными арсеналами: Châtellerault, Св.-Etienne и Тюль. Это показало запас костюма-двойки и крупный приемник, разработанный, чтобы противостоять более высоким давлениям, развитым новыми бездымными основанными на порошке патронами. Между 1935 и 1940, длина карабина (17,7-дюймовый баррель) версия Lebel была выпущена установленным колониальным войскам в Северной Африке. Эта короткая версия карабина Lebel, названного Mle 1886 M93-R35, была собрана в больших количествах (приблизительно 50 000) в Manufacture d’Armes de Tulle (ЦИНОВКА), начавшись в 1935. Это использовало все части Лебеля за исключением недавно произведенного более короткого барреля длины карабина. Так как ламповый магазин нового карабина должен был быть сокращен также, его способность журнала была только тремя раундами.

Конструкция

Затвор винтовки

Винтовка Лебеля — под №3 и №4

Оружие представляет собой магазинную винтовку с неотъёмным подствольным трубчатым магазином на 8 патронов с подачей за счёт пружины. Запирание продольно-скользящего затвора — за счёт двух боевых упоров в передней части боевой личинки. В закрытом положении стебель рукоятки затвора почти упирается в заднюю стенку выреза ствольной коробки, что считалось дополнительной мерой безопасности при использовании новых мощных патронов.

Ствол длиной 800 мм с четырьмя левосторонними нарезами.

Подача очередного патрона в патронник осуществляется вручную с помощью затвора, который приводит в движение качающийся лоток подавателя. Снаряжение магазина — вручную, по одному, через окно ствольной коробки.

Общую ёмкость винтовки можно довести до десяти патронов: кроме восьми в магазине, ещё один можно вручную положить на лоток подавателя и ещё один — вложить в патронник.

Предохранительное устройство в первой модели было представлено поворотным курком (похожая система применялась в винтовке Мосина). В модели 1893 года от предохранителя отказались вовсе, поскольку на марше винтовка всё равно переносится с заряженным магазином, но пустым патронником.

На правой стороне ствольной коробки установлена отсечка магазина. Во «включённом» положении она препятствует подаче патронов из магазина, превращая винтовку в однозарядную. Предполагалось, что патроны в магазине стрелок должен сохранить на критический момент боя, а до того заряжать оружие «по-старинке» вручную. Такими устройствами оснащались многие винтовки того времени. Однако определить наступление «критического момента» весьма непросто, и потому отсечки довольно быстро вышли из употребления.

Трубчатый подствольный магазин оказался средоточием как преимуществ, так и недостатков винтовки: с одной стороны, такая конструкция позволила создать компактную винтовку при большом боезапасе — практически вдвое больше, чем у большинства образцов своего времени; с другой, магазин приходилось дозаряжать вручную, по одному патрону, и в результате практическая скорострельность «Лебеля» уступала винтовкам с обойменным и тем более пачечным заряжанием.

Ложа винтовки — деревянная, из двух частей. Несмотря на неказистый внешний вид, винтовка оказалась хорошо сбалансирована и обеспечивала быструю и удобную прикладку.

Оружие комплектуется игольчатым четырёхгранным штыком (Épée-Baïonnette Modèle 1886) длиной 52 см (20 дюймов). Форма штыка позволяет легко пробивать кожаные элементы снаряжения и толстую плотную ткань. Во время Первой мировой войны французские солдаты называли этот штык женскими именем «Розали». Бойцы часто укорачивали такие штыки, получая траншейный нож-стилет.

Внешние изображения

Штык крепился довольно жёстко: выступ под стволом входил в паз рукоятки, а кольцо гарды надевалось на ствол, при этом вырез кольца фиксировался на широкой мушке. Кнопка защёлки располагалась на штыке с левой стороны под гардой.

В ходе войны производились упрощённые версии штыков — с латунными рукоятками (вместо стандартных из нейзильбера) и изменённой формой гарды. В 1916 г. был разработан клинковый штык, обоюдоострый и слегка изогнутый, почти вдвое короче штатного. Однако на вооружение он так и не был принят.

Прицельные приспособления состояли из открытой мушки и ступенчатого прицела, размеченного до 2000 м. С принятием на вооружение остроконечной пули “D” установили новые прицелы, до 2400 м. Если откинуть рамку прицела вперёд, открывается фиксированный прицел на 400 м (которым и пользовались чаще всего).

Снайперские винтовки оснащались оптическими прицелами APX обр. 1916 и 1917 с трёхкратным увеличением.

8-миллиметровый патрон Lebel

Когда это сначала появилось, Лебель 8×50R, бездымные боеприпасы, объединенные с его более длинным диапазоном и более плоской траекторией, принесли революцию в вооружении пехоты. Солдат, снабженный Lebel, мог outrange войска, носящие винтовки, разделенные на камеры для черного пороха, боеприпасов для свинцовой пули большого калибра. Используя бездымный порошок, он мог остаться фактически невидимым для врага в более длинных диапазонах, все же определить местонахождение врага в любом диапазоне дымом из их винтовок. Он мог также нести больше патронов для того же самого полного веса.

Новая (12,8-граммовая) твердая медь на 197 г (90%copper-10 цинк %) указала (spitzer), и пуля хвостовой части («Balle D») была принята для винтовки Lebel в 1898 и поместила в обобщенном обслуживании после 1901 – исторически самое первое с суживающейся хвостовой частью плюс spitzer пуля винтовки, которая будет изобретена и затем широко произведена. Лейтенант-полковник Дезэлеукс, собственный «Balle D», обеспечил более плоскую траекторию и увеличил чрезвычайный радиус поражения винтовки Mle 1886 года приблизительно к 4 000 ярдов и ее максимального эффективного расстояния поражения (когда запущено косвенно в массированных целях области) к 1 800 ярдам

Что еще более важно реалистический эффективный ряд 8-миллиметровых Lebel был увеличен (из-за более плоской траектории пули) к приблизительный использованию открытых достопримечательностей. Измененная баллистическая траектория нового патрона требовала замены задних достопримечательностей Лебеля

Во-первых, чтобы избежать случайного удара в журнале трубы Lebel, всем произведенным французами вооруженным силам «Balle D» и «Balle N» боеприпасы запечатлели круглое углубление вокруг каждого кармана учебника для начинающих, чтобы получить резкий наконечник пули патрона, который следовал. Кроме того, учебник для начинающих Berdan на каждых вооруженных силах французского производства Balle D вокруг был также защищен от случайного удара толстым, покрытием учебника для начинающих, в котором помешали после 1912, «Balle D утра»

Последний тип военных боеприпасов проблемы Lebel, которые будут введены, был Патронным ящиком Mle, 1932 Н, используя cupro-никель, серебристый, покрыли кожухом spitzer пулю с удаленной сердцевиной лидерством с суживающейся хвостовой частью, которая только подходила для отмеченного «N» винтовок Lebel и Berthier сверху приемника и барреля. Этот 8-миллиметровый Lebel более тяжелый Balle «N» боеприпасы был первоначально разработан, чтобы увеличить радиус поражения пулемета Хотчкисса. Его производство прекратилось во Франции в течение конца 1960-х.

8-миллиметровые боеприпасы Lebel были мощны в течение своего времени. Это заняло место немного выше в энергии морды, чем.303 британцев и немного ниже, чем немец 7.92×57mm патрон Маузера. Главная отрицательная особенность 8-миллиметровых боеприпасов Lebel была геометрией своего оправленного bottlenecked случая. Это оказало негативное влияние на способность журнала и функционирование огнестрельного оружия, особенно в автоматическом оружии, таком как ручной пулемет Chauchat. Суженная в большой степени форма случая патрона Lebel и существенная оправа вынудили проектировщиков оружия обратиться к журналам с чрезвычайными искривлениями что касается ручного пулемета Chauchat. Напротив, патроны прямой стены без оправы, такие как.30-06 Спрингфилда и 8×57-миллиметровый Маузер могли легко быть загружены в прямых вертикальных журналах.

Магазинная винтовка Лебель модель 1886 Lebel Mle. 1886 (Франция)

История

В 1886 году французская армия сменила состоявшую на вооружении однозарядную винтовку M1875 Gras на уникальное по тем временам оружие – магазинную винтовку, стрелявшую патронами с бездымным порохом.

Официальное наименование этой винтовки – Fusil Mle 1886 M93, но по фамилии старшего офицера конструкторского комитета она также стала именоваться винтовкой Лебеля.

Винтовки Лебеля производились вплоть до 1920 года, и за 34 года было произведено 2880000 экземпляров этого оружия.

Применение

Магазинные винтовки Лебеля состояли на вооружении французской армии в период с 1886 по 1940 годы. Первое боевое крещение винтовка Лебеля получила в ходе колониальной экспансии в Мадагаскар.

Впоследствии французская армия применяла это оружие в ходе Первой и Второй мировых войн, а также частично – в ходе войны в Алжире. Винтовки Лебеля состояли также на вооружении частей адмирала Колчака в период гражданской войны в России.

Кроме того, эти винтовки эксплуатировались в Греции, Бельгии, Польше, Монако и Испании.

Разновидности

на дульной части выпускаемых винтовок стал устанавливаться упор для рукояти штыка, некоторые изменения были внесены также в цевье.

А в 1935 – 1940 годах некоторое количество серийных винтовок были переделаны в карабины, получившие наименование «Mle 1886 M93 R35».

Предшественник

Прямой предшественник у магазинной винтовки Лебеля отсутствует. До её изобретения на вооружении французских войск состояли однозарядные винтовки Гра образца 1874 г., «частично магазинные» австрийские винтовки Кропачека и итальянские Веттерли, предназначенные под 11-мм патрон с дымным порохом.

Последователь

В 1907 году винтовка системы Лебеля была заменена более совершенным образцом Лебель-Бертье. Новая винтовка имела более совершенную ствольную коробку, затвор с вертикальным размещением боевых выступов, ложу из цельного куска дерева, а также магазин на 3 патрона, по образцу магазина карабина Бертье.

Технические характеристики

Общая длина стандартной пехотной винтовки системы Лебеля составляет 130 см, длина её ствола – 800 мм. Вес такой винтовки без патронов – 4,18 кг. Винтовка имеет четыре нареза на стволе с левым вращением и шагом 240 мм. Винтовка была рассчитана под патрон 8×50 мм R Lebel. Ёмкость магазина – 8 патронов, кроме того, один патрон мог размещаться на лотки, а ещё один – в патроннике.

Прицельные приспособления винтовки Лебеля Mle 1886 подвергались модернизации в течение всего срока эксплуатации этого оружия.

Рамочно-ступенчатый прицел изначально был размечен на 2000 метров, однако с появлением новых патронов дистанция была увеличена до 2400 метров.

Операция, признаки и аксессуары

В процессе работы, болт поворачиваются вверх в вертикальное положение, пока два противоположных передние запирающих выступов не будут освобождены от приемника. В конце фазы открытия болта, пандус на мосту приемника заставляет болт к задней, таким образом, обеспечивая извлечение заемных средств обожженного случае. Винтовка оснащена двухсекционные запасами древесины, а также имеет подпружиненный трубчатый магазин в цевье. Прицелившись на промежуточных расстояниях осуществляется с рампы зрения закончил между 400 и 800 метров. Лестница целик регулируется от 850 до 2400 метров. Подавать вперед, что лестница вид показывает обычно используется фиксированный боевой прицел до 400 метров. Mle 1886 винтовка имеет 10-раундовом мощность (восемь в журнале трубки под стволом, один в транспортере, и один в камере). Винтовка Лебель показывает журнал отсечку на правой стороне приемника. При активации он предотвращает картриджи для кормления из журнала.

Mle винтовка Лебель 1 886 был выдан с длинным игольчатой четырехугольной EPEE байонетным , то EPEE-Baïonnette Modele 1 886 , с длиной 52 см. (20 в.). С его X-образным поперечным сечением, шпаги штык был оптимизирован для толкая, спроектированный легко проникать густую одежду и кожу. Штык был назван «Розали» французских солдат , которые были выпущены его во время Второй мировой войны

Рекомендации

  • Французские самозарядные винтовки. 1898-1979 (Proud обещание) , Жан Юон, 1995, Collector Grade Publications. ISBN  0-88935-186-4 . Этот объем (на английском языке) содержит весьма подробную техническую «Введение» в главу , описывающая винтовку Лебели и боеприпасы. Этот объем в основном описывает все французские полуавтоматических ружей с 1898 года, в частности, Mle 1917 и Mle 1918 полуавтоматических винтовок Менье (A6) винтовка, а также MAS 38-39 для MAS49 и 49/56 серии.
  • La Manufacture Nationale d’Armes де Шательро (1819-1968) , Клод Ломбард, 1987, редактор: Librairie Brissaud, 162 Grand Rue, Пуатье, 86000, Франция, ISBN  2-902170-55-6 . Этот большой иллюстрированный объем (на французском языке) содержит подробные статистические данные технические истории и производства для винтовки Лебель, а также подробные технические счета на Chassepot , Гра , Kropatschek и Бертье оружия и как они пришли быть разработаны и изготовлены. Это рассматривается как основной объем исследований по данному вопросу. Автор является отставным инженером Вооружения , который провел большую часть своей карьеры в Шательро и имел полный доступ ко всем архивам и прототипам.
  • Военно – стрелковые и пулеметные патроны , Жан Юон, 1988, Айронсайд International Publishers, Александрия, Вирджиния, ISBN  0-935554-05-X . Этот объем (на английском языке) содержит подробное описание всех типов боеприпасов 8 мм Лебель, в том числе Balle M, Balle D (ат) и Balle Н. 7x59mm Менье картриджа (для полуавтоматической A6 Менье винтовки) также иллюстрируется и описаны подробно.
  • Стандартный каталог военных огнестрельного оружия , Ned Schwing, 2003, Krause Publications, ISBN  0-87349-525-X . Содержит информативную и подробную страницу , посвященную винтовки Лебель (Дэвид Fortier).
  • Болт Действие Винтовки , Франк де Хаас и Уэйн Ван Цволл, 2003, Krause Publications, ISBN  0-87349-660-4 . Проиллюстрирована глава в этом томе обзоров в глубину винтовки Lebel и Бертье (и карабины).
  • Le Sportif Тир а.е. Fusil Reglementaire , Брюс Malingue, 2006, Crepin-Леблон, ISBN  2-7030-0265-3 (P.332-334:. “Fusil Lebel” Автор справедливо критикует достопримечательностей Lebel в)
  • Франция Great War Шедевр. 1886/93 Lebel , Гэри Джеймс, октябрь 2014, в: «Американский Стрелок» Том 162, № 10. «Национальная стрелковая ассоциация».

Происхождение и развитие

Исторически сложилось, что Mle 1886 Lebel винтовка была первая военная огнестрельное оружие использовать бездымный порох боеприпасы. Этот новый пропеллента порошок, изготовленный из стабилизированной нитроцеллюлозы, был назван « Poudre Б » ( «Порошок Б») и только что был изобретен в 1884 году Paul Vieille (1854-1934). Poudre B был в три раза мощнее черного порошка , при том же весе, и не осталось практически никаких остатков сгорания. Примерно в то же время, в 1882 году, капитан (впоследствии полковник) Эдуард Рубин (1846-1920) (швейцарский армейский) изобрел первые цельнометаллическую куртка (FMJ) винтовочные пули. Обертывание защитный медный жакет вокруг свинцового сердечника пули был также преобразовательное событие в истории с огнестрельным оружием, с тех пор, пули могут быть обжигают при очень высоких скоростях без плавления внутри ствола винтовки в. Эдуард Рубин вскоре последовал Hebler, также в Швейцарии, который создал первый стальной рубашкой винтовочных пуль.

Вскоре после этого, в январе 1886 года, французский военный министр, генерал Жорж Буланже , просил срочное применение этих двух технических прорывов к разработке новой пехотной винтовки. Он назначил генерала Tramond, отвечающий за проект , который должен был быть завершен в течение одного года. Во – первых, 11мм Gras гильза был переработан в 8 – миллиметровой случае преобразование осуществляется Гра и подполковнику Desaleux. Повторив механизм, происходит от французского Mle 1884 г. Граса-Kropatschek повторяющейся винтовки, был реализован Альбертом Клоуз и Луи Verdin в арсенале Chatellerault. Два противоположных передних запирающих ушки болта, вдохновленные из двух задних блокирующих кулачков на болте ранее швейцарские Веттерли винтовки , были разработаны полковником Bonnet. 8 мм плоская носатый FMJ « Балл М » пуля была предложена Tramond и разработанный подполковник Николя Lebel после которого винтовка (и калибр) названы. Однако, Lebel не привел команду , ответственную за создание новой винтовки. Он дружелюбно протестовал в течение своей жизни , что Tramond и Gras были две старшие офицеры , которые совместно заслужили , что кредит. Тем не менее, его имя, которое лишь обозначил Балл М пули как « Балл Лебель ,» неофициально прилип к всему оружию.

8мм Лебель боеприпасов, разработанный в 1886 году, в первый бездымный порох картридж быть и принят какой – либо страны. Этот раунд показывает твердые латунную лодочный хвост «Балл D» пулю , введенную в 1901 году.

Lebel последовал болт действия 11мм Mle 1874 Гры и Mle 1878 французской морской Kropatschek винтовка разработан австрийским, Альфред фон Kropatschek и общие трубчатый журнал последнего в цевье. Две переходные повторяющиеся пехотные винтовки болта-действия, по- прежнему камерные для 11мм Гры черного порошка патрона, следовали MLE 1878 года винтовки: в MLE 1884 и Mle 1885 винтовок. Последний имел двухсекционный запас и массивный стальной приемник и близко напоминает MLE 1886 Lebel.

В 1893 году, улучшенный вариант M1886 Лебел был назначен Fusil MLE 1886 М (modifié) 93 . Наиболее полезное улучшение было модификацией головки болта , так что бы отвлечь от лица стрелки любых горячих газов , вылетающих из поврежденного корпуса картриджа. Боек и его ручка сзади уже были изменены в 1887 году в то время как стержень укладки остался неизменным. И, наконец, фиксация целика на баррель была существенно улучшена в течение этого 1893 модификации. (См: Клода Lombard, 1987)

Лебель винтовки казенной части

Схематическое изображение пп. 3 и 4

Lebel винтовка была изготовлена три правительственных арсеналами: Шательро, Сент-Этьен и тюль. Он показал двухсекционный запас и массивный приемник , предназначенный , чтобы выдерживать высокие давления , разработанные новый бездымный порох на основе картриджей. Между 1935 и 1940 годами, карабин длины (17,7 дюйма баррель) версия Lebel была выдана смонтированных колониальных войск в Северной Африке. Эта короткая версия карабин от Lebel, называется Mle 1886 M93-R35 , была собрана в больших количествах (около 50 000) на производство д’Арм де Тюль (MAT), начиная с 1935 г. Он использовал все части в Лебель за исключением только что изготовленный короткий ствол карабина length.Since журнал нового карабина в трубку пришлось укоротить, а его емкость магазина было всего три раунда.

Конструкция винтовки Лебель не было без каких-либо коротких приездов. В то время как боеприпасы должны были быть загружены в проект один в то время, винтовки службы другой страны были загружены отсекателей клипов на гораздо более быстрыми темпами. Трубка подается журнал также сильно влияет баланс винтовки, когда увольняют, которые могли бы быть еще один короткий приход.
