Винтовка Arisaka Type 99

история

Во время Второй китайско-японской войны в 1930 – е годы, японцы вскоре обнаружили , что патрон 7,7 мм увольняют их тип 92 крупнокалиберным пулеметом в Китае превосходит 6,5 × 50 мм кассетой Тип 38 винтовки , что потребовало разработки новое оружие , чтобы заменить превзошел Тип 38. японской императорской армии (ВСА) разработала Тип 99 на основе Тип 38 винтовки , но с калибром 7.7mm. Тип 99 был произведен в девяти различных арсеналах. Семь арсеналов расположены в Японии, с двумя другими , расположенными на Мукден в Китае и Jinsen в Корее.

IJA намеревался полностью заменить тип 38 с типом 99 до конца войны. Тем не менее, вспышка Тихоокеанской войны никогда не позволила армии полностью заменить тип 38 и поэтому IJA использовали как винтовки во время войны. В ходе войны, были введены все больше и больше шагов по снижению затрат в целях ускорения производства. В конце войны винтовку часто называют «Последним Ditch» или «Запасной стандартом» из – за их грубость отделки. Они , как правило , в качестве нефти в 1945 от Маузера K98k Германии, или еще хуже.

Тип 99 был произведен в четырех версиях, регулярный выпуск Тип 99 штуцера, тип 99 Long Rifle (ограниченный вариант производства), то Takedown Тип 2 парашютистов винтовка, и Тип 99 Снайперская винтовка . Стандартная винтовка также поставляется с проволокой монопод и прицельным устройством зенитной. Тип 99 был первым серийно пехотная винтовка иметь хромированную подкладке отверстие для облегчения чистки. Все эти функции были заброшены в середине войны.

Номенклатура Примечание: На Западе, японское оборудование обычно называют «Type XX», а не «Model XX». В случае огнестрельного оружия, «Модель» является более точной, интерпретацией ШИКИ (式) характера, но слово «типа» стало устоявшимися коллекционерами на протяжении десятилетий.

Другие пользователи

Во время корейской войны , приблизительно 126500 короткие и длинные 6650 Тип 99 Винтовки были повторно камерные под американским руководством в арсенале Токио , чтобы огонь тогда стандартный .30-06 Springfield картридж. По- видимому , предназначенные для Южной Кореи «жандармерии», несколько ружей , по всей видимости, были выпущены в конце войны в 1953 году были оснащены удлиненным журналом хорошо и имел небольшой надрез в верхней части приемника для размещения 1/3 дюйма больше длины 30-06 раунда. Точность пострадала из – за разницы в картриджах, скорость и характеристики нарезов, но они , тем не менее функциональны. Преобразования в обеих 30-06 и 7,62 НАТО , а 7,62 русского также проводились гражданскими лицами, часто вместе с sporterising изменений.

После 1946 года Китайская Республика вновь камерные большого числа типа 99 винтовок уволить 8 × 57 IS картридж. Индонезийские силы использовали большое количество Type 99 винтовок в боевых действиях против голландцев во время индонезийской национальной революции (1945-1949). Королевская армия Таиланда получила японские винтовки всех типов после 1945 года и превращала кратковременный Type 99 винтовки для стрельбы из .30-06 картриджа США в течение начала 1950 – х лет.

модели

Тип 30

Первая винтовка серии Арисака. Камерных 6,5 × 50mmSR Тип 30 . 554000 построен.

Тип 35

Официально назначен тип 35 темно – винтовкой . Кроме того, в 6,5 × 50mmSR Тип 30 .

Улучшение конструкции на основе типа 30 для Императорского Флота Японии Сухопутных войск майора Намбу Kijirō . Изменения включают в себя касательную типа целика, отдельный скользящий болт крышки (в отличие от одновременного перемещения из них на всех других типов после) того же типа , позже используется на стиле винтовки сиамский Mauser , безопасности крюк заменен большой ручка взведения части для защиты от газов в случае раздува праймера, большей ручки болта ручки, улучшенная головки болта, газовый порт в теле болта, и улучшенной конфигурацию камеры для лучшей подачи картриджа.

Тип 38

Разработано Крупная Намба Kijirō . Патрон в 6,5 × 50mmSR Тип 38 , Тип 30 Патрон также можно использовать. Короткий вариант существует для простоты обработки, его длина составляет от базовой винтовки и карабина.

Одним из наиболее производства и часто встречающихся моделей. Разработанный в 1905 году и одновременно не выпускалась до 1942 года с 3400000 построен.

Тип 38 карабина

Карабин вариант типа 38; 300 мм короче. Также выставляли технический персонал.

ТИП 44

Карабин происходит от типа 38 винтовки. Патрон в 6,5 × 50mmSR Тип 38 , Тип 30 Патрон также можно использовать. Отличительные черты его складной шип штыковые и двухсекционная для чистки Takedown прутков спрятанных в прикладе. Первоначально предназначенный для кавалерии, также используется другим персоналом поддержки.

Тип 97 снайперская винтовка

Один из двух главных снайперских винтовок в имперской военной службе. На основании Тип 38 винтовки. Камерных 6,5 × 50mmSR Тип 38 , но чаще всего используются восстановленные картриджи заряда , связанные с Type 11 и легких пулеметов для более легкой отдачи, снижение отчета, замаскированные дульной вспышкой, а также общую точность. Использование заводской обнуляется Тип 97 телескопический прицел (2,5х).

О 22500 построен.

Тип 99

Преемник Тип 38 винтовки. Камерных 7,7 × 58мм Тип 99 , более поздние варианты оправы Типа 92 и 97 патронов также пригодных к использованию.

Разработанный в 1939 году, а затем производится и выставлял с 1941 по 1945 год, тип 99 был наиболее распространенным японской императорской службы винтовки во время Второй мировой войны и второй наиболее произведенный имперский винтовка 2500000. построен. Значительные изменения являются улучшением заднего вида смотрового перехода от типа V-образного надрез, как те, на Типе 38, к отверстию, мушка лезвие было возобновлено к треугольной форме, были использованы хромированы бочки, и на более ранних производствах , задний прицел был оснащен зенитными суппортами.

Суб-вариации включали длинную винтовку (приблизительно только 38 000 сделали), и короткое ружье; бывший существо 1258 мм в общем и последний является 1118 мм. Короткая винтовка также разнообразны по качеству от начального, среднего, до последней капли крови.

Тип 99 снайперская винтовка

Другая снайперская винтовка Императорского японского военного. Построенный на обеих длинных и коротких моделей с последним быть выше числа. Камерных 7,7 × 58мм Тип 99 , более поздние варианты оправы Типа 92 и 97 патронов также пригодных к использованию. Чем больше, более мощный калибр позволил баллистики быть меньше пострадали от парусности за счет сильной отдачи. Два различного типа областей были выданы винтовки: тип 97 2.5X телескопических сфер, или 4X телескопического типа рамки 99. Более поздние постановки рамки Type 99 разрешены для регулировки расстояния. Каждые прицелы были выпущены с их кобурой, и часто отрываются от винтовки и заложенный в них при продвижении.

По учению, снайперы императорского военных были отобраны его мастерством в стрельбе и калибр винтовки он был назначен переписывались с боеприпасами компании он находился под.

Производство началось в мае 1942 г. Общее количество составило приблизительно 10 000.

TERA

Небольшая серия винтовок , произведенных удаления материалов для имперской армии десантников и императорского флота десантников . Только модель производства является тип 2 на основе штуцера типа 99; остальные два типа прото-тест (тип 100 и тип 1). Тип 2 камерные в 7,7 × 58 мм Тип 99 , более поздние варианты без оправы от типа 92 и 97 картриджей также можно использовать.

Тип 2 разрешено для компактного хранения, разбив на две части,: акции и действия, а ствол и цевье.

О в общей сложности 19000 были произведены с 1942 по 1944 год.

Арисака Тип 30


Затвор си в разобранном виде:

1 — стебель затвора, 2 — соединительная муфта, 3 —
выбрасыватель, 4 — ударник, 5 — боевая пружина, 6 — крышка ствольной
коробки.

В стволе Арисаки было шесть правых нарезов, а по наружной поверхности
ствол имел
переменное цилиндрическое сечение, уменьшающееся к дулу. В задней его части была
нарезана резьба, на которую с натягом навинчивалась ствольная коробка. Последняя
относилась к такому же типу, что и ствольная коробка винтовке системы Маузера,
но имела одну примечательную особенность – крышку, двигавшуюся вместе с
затвором.
На задней перемычке ствольной коробки имелся коленчатый вырез для помещения
рукоятки стебля затвора, а слева прилив с окнами для затворной задержки с
отражателем.
Стебель затвора имел три боевых выступа, два из которых были симметрично
расположенных в передней части, а третий, дополнительный, был основанием
рукоятки. Для запирания канала ствола необходимо подать затвор вперед и
повернуть рукоятку стебля направо. Внутри стебля затвора канал для помещения
ударника с боевой пружиной, переходящий в передней части в отверстие для выхода
бойка. В задней части стебля образован винтовой срез, взаимодействующий с боевым
взводом ударника, и гнездо для помещения боевого взвода при открытом затворе.
Магазинная коробка винтовки вертикального типа с шахматным расположением
патронов наполнялась патронами из обоймы. при выжимании патронов из обоймы
нижний патрон ложился на плоскость подавателя и, сжимая его пружину, заскакивал
за правую закраину нижнего окна ствольной коробки. Второй патрон давил на первый
и, отжимая подаватель внутри магазинной коробки, заскакивал за левую закраину.
Пятый патрон войдя под правую закраину окна ствольной коробки, не мог выпасть,
так как прижимался к закраине четвертым патроном.


Прицел Арисаки:
1 — прицельная колодка, 2 — прицельная рамка, 3 — пружина прицельной рамки, 4 — хомутик, 5 — защелка хомутика.

При движении затвора вперед стебель затвора своей нижней частью досылал патрон в
патронник. Патрон направлялся скатом гильзы по овальным скосам ствольной
коробки. При запирании канала ствола зацеп выбрасывателя заскакивал за закраину
гильзы. Очередной патрон под действием пружины подавателя поднимался вверх до
упора в нижнюю плоскость стебля затвора, прижимаясь к левой стенке нижнего окна
ствольной коробки.

Рамочный прицел Арисаки  состоял из прицельной колодки, которая
составляет одно целое с трубчатым основанием, надетым на ствол с натягом и,
кроме того, укрепленным винтом: прицельной рамки; пружины прицельной рамки и
хомутика с защелкой.
Прицельная рамка, соединенная с прицельной колодкой при помощи шпильки, имела
три прицельные прорези, из которых две на самой прицельной рамке, а третья на
подвижном хомутике. Деления прицельных дальностей нанесены на лицевой стороне
прицельной рамки в сотнях метров.

история

Арисака винтовка была разработана полковник Арисак Nariakira (有坂成章; 1852-1915), который впоследствии был повышен до генерал – лейтенанта , а также получил титул барона от императора Мэйдзи , в 1907 г. За время различных войн несколько производств работает и варианты были сделаны, в том числе при переходе от 6,5 мм Тип 38 картриджа в большей 7,7 мм Тип 99, и введение десантник винтовки , которые могут быть разобраны на две основные части для бортовых операций. Испытания на образцах Арисака винтовок , проведенных после войны показали , что их болты и приемники были изготовлены из углеродистой стали « , аналогичной марки стали SAE No. 1085 с содержанием углерода от 0,80% до 0,90%, и содержанием марганца 0,60% до 0,90 % «. Во время разрушительных тестов, Arisakas было показано , чтобы быть сильнее , чем M1903 Springfield , Lee-Enfield , и Маузер винтовки. Арисака также было одним из немногих орудий эпохи использовать в своих бочках, а не более традиционные земель и канавок.

Некоторые из раннего выпуска Типа 99 винтовки были оснащена складным проволочным монопод предназначенного для повышения точности в лежачем положении. Задние прицелы также признаки складных горизонтальных расширений , чтобы дать степень свинца , пригодную для стрельбы по авиации. Ближе к концу Второй мировой войны, последней отчаянной эрзац модели были сделаны в различных по сокращению расходов вариаций объектов с целью дешевке укрепления имперских вооруженных сил; например, яйцевидная колба-образный болт ранних опытов были заменены меньшей и утилитарной цилиндрической формой, цевье на стволе было опущено, и сырые фиксированные прицелы были установлены.

A Тип 38 с его имперской печатью нетронутыми

Арисака служба затвором винтовки повсеместно используется в японской императорской армии и Императорского японского флота . До Второй мировой войны, Arisakas были использованы ВМС Великобритании и Российской армии , в Финляндии и Албании . В чешских легионов , воевавших в русской революции были почти полностью вооружена типа 30s и 38s. Многая захваченный Арисак винтовка были использована соседними странами как во время и после Второй мировой войны, в таких местах, как Китай, Таиланд и Камбоджа. Однако, после капитуляции Японии лета 1945 года, производство винтовок и боеприпасов резко остановилось, и Арисак быстро устаревает. Так как большинство содержание японской императорской Оружейная были брошены в Токио Харбор после подписания капитуляции, запасные боеприпасы также стали редкими. Дополнительные 6,5 × 50mmSR боеприпасы, однако, производится в Китае для использования в своих захваченных винтовок.

A Тип 99 с имперской уплотнения грунта

Императорская печать авторству, 16 лепестков хризантемы известный как хризантема цветок Seal штампованные на верхней части приемника во всех официальных винтовок имперского выпуска, часто стертым путем подачи, измельчения или штамповки на выживающих примерах. Есть противоречивые утверждения , что это было сделано по приказу Имперские японские военным до капитуляции, однако это , как правило , принимается большинство историков , что императорские хризантемы были стачивать винтовки по приказу от генерала Дугласа Макартура , командующего оккупационных войск в это время. На сегодняшний день никакой документации либо из японских или американских сил не было установлено , что требовало порча. Большинство Arisakas с живыми знаками в Японии, хотя есть несколько оставшихся на образцах , взятых в качестве военных трофеев перед сдачей, а также тех , кто захвачен китайскими войсками. Некоторые из захваченных китайских Arisakas позже были экспортированы в США, в том числе примеры ряда типа 38 карабинов rebarrelled и rechambered для 7,62 × 39mm раунд. Некоторые Тип 38 винтовки , захваченные гоминьдановских войск также были преобразованы в огонь 7,92 × 57mm маузер раунд.

Многие из хризантемы Seals были полностью стачивать, но некоторые из них были просто стерты с резцом, царапиной или имели номер «0» штамп несколько раз по краям. Последнее, как правило , делаются с винтовками , удаленных от японской военной службы (и , таким образом , уже не собственности императора), в том числе винтовок , предоставленных школам или продан другие страны, такие как Британский Королевский военно – морской покупка многие типа 38s в Первой мировой войне «s чтобы освободить SMLE винтовки для своих сухопутных войск.

Очень небольшой пробег типа 38 винтовок был также произведен для экспорта в Мексику в 1910 году, с мексиканским гербом вместо императорской хризантемы, хотя мало кто прибыл до мексиканской революции и основная части осталась в Японии вплоть до Первой мировой войны, когда они были проданы царской России .

Штыки

Тип 30

Созданный одновременно с Тип 30 винтовки, этот меч типа байонет совместим со всеми вариантами винтовки Арисака за ТИП 44 , за исключением. Существуют двадцать различных вариантов, и далее классифицируется в начале, середине и в конце войны этапов производства. Также фиксируемой на тип 96 и легких пулеметов.

Тип 35 штыка

Тип 35 байонетного был слегка изменен 30 байонетного типа, специально предназначенные для Тип 35 винтовки. Размеры штыка почти точно так же, как тип 30 штык. Единственное реальное различие между ними состоит в добавленное добавление подрессоренной улова, что крючки в ножны, когда он не используется.

О 8400000 были сделаны.

Тип 44

Фиксированные постоянно на тип 44 карабинов, этот шип-байонетный тип складной под цевьем и не мешает ствол при развертывании.

Тип 2

При большой длине ТИП 30 непригодной для сокрытия в наборе личного оборудования десантником, этот нож байонетного типа был создан для решения этой проблемы. Двадцать сантиметров короче , чем тип 30, его общая длина составляет 32,3 см. Используется в основном с TERA винтовки типа 2 или пистолет – пулемет Type 100 отделами Imperial Military Airborne.

Около 25 тысяч были сделаны.

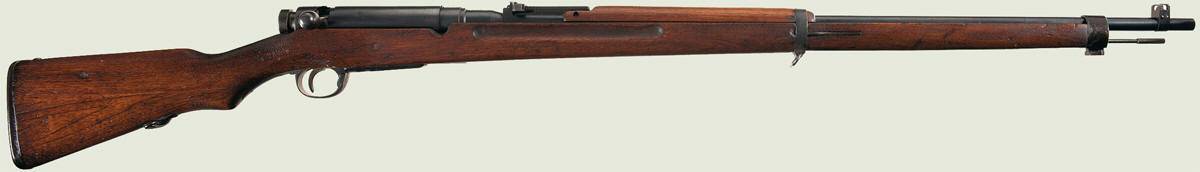

Арисака Тип 38

Переход некоторых армий на патроны с остроконечной пулей не остался незамеченным
для Арисаки, и в 1905 году, в разгар Русско-Японскй войны, на вооружение
принимается новый патрон образца 38 года эры Мэйдзи.

Партрон Арисаки с остроконечной пулей.
Зелёная каёмка означает, что пуля трассирующая.

Внешние различия: слева Арисака Тип 30, справа — тип 38

Винтовка была переделана под патрон с остроконечной пулей, имевшей 8,9-гаммовую
массу. Заряд бездымного пороха, увеличенный до 2,15 г, развивал давление в
канале ствола до 3200 кг/м2 и разгонял пулю до 760 м/с. Усовершенствования коснулись также затвора и предохранителя.
Теперь,  чтобы включить предохранитель, нужно было нажать сзади на
соединительную муфту,  слегка повернуть ее вправо, а чтобы выключить —
нажать и повернуть влево.

Кроме пехотной винтовки был создан также и карабин, использовавшийся в
кавалерии, артиллерии и сапёрных частях. Длина его ствола была сокращена до 480 мм.

Арисака тип 38 на протяжении трёх десятилетий верой и правдой служила
японским милитаристам. С её помощью они в 1918–22 годах удерживали наш Дальний
Восток. С её помощью оккупировали Маньчжурию и с ней начинали войну с Китаем.

Последним её усовершенствованием стало введение снайперской модификации,
получившей обозначение Тип 38 – к тому времени сменились два императора и было
введено новое летоисчисление от основания Японии. Его начальной точкой стал 660-й год да н.э., когда, согласно легенде, император Дзимму основал Японское государство. По этому исчислению 1938 год был 2598 или просто 98. В этот-то год и была введена снайперская винтовка.

Однако уже в следующем году Арисаку Тип 38 ждала замена. Дело в том,
что в Китае японцы столкнулись с китайскими танкетками (точнее,
английскими, поставленными Китаю), имевшими противопульную броню. Пуля из
Арисаки её не пробивала, но когда японцы попробовали стрелять по ним из
наших

трёхлинеек
, то броня танкеток стала раскалываться как яичная скорлупа.

Арисака Тип 99


Могила Арисаки на кладбище Янаки

Не желая тратить на китайские типа-танки бронебойные снаряды, японцы решили оснастить свою пехоту винтовками под более сильный патрон.
В результате был разработан бесфланцевый винтовочный патрон 7,7×58 мм.
При разработке за основу был взят британский патрон .303 British, но, во-первых, его лишили фланца, а во-вторых,
снарядили его 3,1-грамовым пороховым зарядом вместо 2,58-граммового. Длина
ствола была укорочена до 650 мм, и 11,3-граммовая пуля вылетала из него со
скоростью 741 м/с. Винтовка под этот патрон получила обозначение Тип 99, а в
память о покойном Арисаке, умершем в 1915 году, её, наконец, стали
официально именовать его именем. Укорачивание ствола
позволило заменить одной модификацией как длинные пехотные винтовки, так и карабины. В таком виде винтовки Тип 99 выпускались вплоть до 1945 года, их общий выпуск составил свыше трех с половиной миллионов штук. К концу войны ресурсы Японии серьезно истощились, и качество винтовок Арисака, первоначально весьма высокое, сильно упало. В конструкции винтовок позднего выпуска использовались низкосортные стали, детали без термической обработки, так что такие винтовки зачастую были опасны не только для противника, но и для самих стрелков.

Описание

Винтовка является модификацией винтовки «Тип 30» образца 1897 года, осуществлённой с учётом опыта русско-японской войны и конструктивных изменений винтовок в других странах. Кидзиро Намбу, тогда ещё в звании майора, переработал конструкцию затвора винтовки, сократив количество деталей с девяти до шести. В результате разборка и сборка затвора стала значительно проще, уменьшилась трудоёмкость и продолжительность цикла производства затвора, за счёт чего снизилась себестоимость оружия, вместе с тем значительно возросла надёжность работы.

Предохранитель винтовки Тип 38 и более поздних моделей Арисака является одним из самых удобных среди предохранителей когда-либо выпускавшихся магазинных винтовок с продольно-скользящим поворотным затвором. Чтобы включить предохранитель нужно ладонью нажать муфту вперёд и повернуть её вправо так, чтобы указатель был направлен вверх. Для выключения предохранителя нужно нажать на муфту и повернуть её влево.

Затворная система основана на базе немецкой винтовки Mauser 98, однако японская винтовка является более технологичной в производстве в сравнении с немецкой винтовкой и примерно соответствует американской Springfield M1903. От старой винтовки отличалась в первую очередь увеличившейся надёжностью.

Винтовка достаточно мощная, использует патроны с хорошим пробивным и убойным действием пули. Они имеют меньший вес, чем боеприпасы других систем, что позволяет несколько увеличить носимый боезапас. Кроме того, патрон 6,5×50 мм Арисака имеет меньший импульс отдачи, что повышает меткость стрельбы. В 1905 году вместе с винтовкой Type 38 на вооружение японской армии с тем же индексом был принят патрон с остроконечной пулей массой 8,9 г оригинальной конструкции — с очень толстой оболочкой в носовой части, достигавшей середины пули и затем заметно утончавшейся с цилиндрической донной частью, масса патрона 20 г.
Японские разработчики утверждали, что такая структура была вызвана желанием обеспечить более высокое пробивное действие, на деле же пуля имела перетяжелённое донце, за счёт чего пуля начинала «кувыркаться» при попадании в тело.

Расположение рукоятки на задней части затвора позволяет перезаряжать винтовку, не отпуская её от плеча и не теряя из виду цель. Скрытый внутри ложи магазин защищён от ударов и деформации.

Полковник Российской Империи В. Г. Фёдоров в 1914 году провел полный цикл испытаний винтовки «Арисака» и убедился в безопасности, рациональности и продуманности конструкции этого оружия. Им были проведены прочностные испытания оружия и определено развиваемое патроном в момент выстрела давление (менее 3500 атм.) Фёдоров отмечал, что, невзирая на избыточные показатели точности, винтовка стоит дешевле, чем винтовка Мосина.

Патрон допускает фиксацию патрона в патроннике не по профилю дульца, как у Маузера, а по закраине ранта гильзы, что упрощает обработку ствола.

После войны в Маньчжурии останавливающее действие 6,5-мм патрона было признано недостаточным, на его замену был разработан и принят на вооружение патрон 7,7×58 мм Арисака обр.1932 года, под который в 1939 году была разработана винтовка «Тип 99».

История создания

У винтовки Арисака 1897 г война выявила многочисленные недостатки. Оказалось, что во время войны маньчжурские пыльные ветры сильно запыляли и загрязняли механизм затвора; чтобы винтовка функционировала безотказно, приходилось применять частую разборку и чистку затвора. Прицельная рамка нередко сбивалась, деформировалась. Управлять предохранителем, беря его за крючок, оказалось неудобно, особенно когда действуют второпях. Разборка и сборка затвора была сложной. Были требования усилить выбрасыватель и пружину подавателя, а также предотвратить утерю крышки магазинной коробки. Японцы решили немедленно устранить замеченные недостатки.
