Малокалиберная винтовка Тоз-78

Прицельные приспособления ТОЗ-78

В качестве штатных прицельных приспособлений устанавливались механические прицельные приспособления открытого типа. Отзывы охотников о них весьма нелестные. Они обладают рядом недостатков:

  • Мушка совершенно не вписывается в облик карабина и портит внешний вид. Именно по этой причине многие владельцы стараются избавиться от этого прицельного приспособления;
  • Целик часто фиксируется очень ненадёжно;
  • Пластиковая часть мушки также ненадёжна, поэтому мушка может сбиваться даже при слабых ударах.

На ствольной коробке имеется планка, предназначенная для установки оптических прицелов. Она имеет форму полукруга, что необходимо обязательно учитывать при выборе кронштейна для установки оптического прицела.

Особенности охоты с ТОЗ

Многие считают карабины калибра 5,6 мм несерьёзным оружием, но при охоте с ТОЗ-78 следует помнить, что, несмотря на малый калибр и небольшой заряд пороха в патронах, пуля из карабина с лёгкостью пробивает доску в 50 мм на расстоянии 100 метров. Хотя теоретически, на расстоянии 600 метров пуля из ТОЗ-78 должна полностью потерять свою убойную силу — не стоит проверять это на практике.

Охотятся с ним обычно на пушных зверей, особенно в тайге. В средних широтах с карабином можно охотиться на следующих животных и плиц:

  • Лис;
  • Зайцев;
  • Глухарей, тетеревов и куропаток;
  • Сусликов и прочих небольших животных и птиц.

Часто охотники устраивают засидки в стогах сена или соломы или размещаются в заранее подготовленных местах. Некоторые охотники используют ТОЗ-78 в качестве дополнительного ружья в пару к гладкоствольному оружию для добора подранков. Очень удобно использовать ТОЗ-78 для охоты на тетерева, который часто не подпускает охотника на расстояние уверенного выстрела из гладкоствольного ружья. На тетеревов охотиться удобно зимой, когда их видно на расстояние до 150 метров. При стрельбе нужно обязательно учитывать поправку на ветер, так как лёгкая пуля может быть снесена боковым ветром в сторону. Для того, чтобы избежать подобных проблем, желательно перед каждой охотой пристреливать карабин.

Модификации карабина

  • ТОЗ-78 считается стандартной моделью. На продажу комплектуется с оптическим прицелом и магазинами в количестве четырёх штук. Два из них вмещают пять патронов, а два других способны поместить десять патронов.
  • ТОЗ-78-01 можно назвать самым дешёвым вариантом, поскольку в комплектации нет оптики, а магазина всего два. Один содержит 5 патронов, а другой позволяет зарядить 10 патронов.

  • ТОЗ-78-04 выпускается для экспорта, поэтому имеет определённую особенность, которая заключается в наличии нарезов на дульном срезе, что позволяет установить глушитель.
  • ТОЗ-78-05 обладает стволом, у которого прочность значительно выше, чем у его собратьев. Кроме этого, в конструкции нет открытого прицела, но есть оптика.
  • ТОЗ-78-06 является абсолютным аналогом предыдущей модели, но только производится для продажи на зарубежных рынках. Есть резьба на дульном срезе, и может быть украшен резьбой.

Конструкция Тоз-78

Стволы

Ствол для 78-й модели выполняется по новым технологиям, поэтому он стал тяжелее и прочнее. Надёжно крепится к ствольной коробке. Для ствола всех модификация составляет 536 миллиметров. Мушка закрытого типа установлена на дульной стороне ствола.

Затвор

Затвор в этом орудии совмещён с мощной боевой пружиной, из-за которой, казалось бы, для открытия и закрытия затвора придётся приложить немало усилий. Однако общая конструкция сделана так, что много усилий прикладывать не придётся.

Затвор винтовки выполнен уже в привычном типе: продольно-скользящий с взведением боевой пружины, когда начинается отпирание канала ствола. Жёсткая боевая пружина обеспечивает безукоризненное разбитие капсюля патрона даже в самых суровых погодных условиях.

Конструкция ружья позволяет использовать заряды повышенной мощности, давление от пороховых газов у которых достигает отметки в 2000 кгс/см2. У орудий схожего класса этот показатель не превышает 1300. Это обеспечивается за счёт наличия двух боевых упоров, которые располагаются друг за другом. Усиленно запирание обеспечивается дополнительным выступом затвора, он в специальный паз ствольной коробки. Как и в Тоз-120, здесь затвор оснащается индикатором взведения ударника.

Для разбора затвора не понадобится много инструментов, сил и времени. Это позволяет быстро осуществлять чистку и смазку, что необходимо для продолжительной и стабильной работы орудия. Затвор с коробкой сконструированы интересным образом: детали выстроены так, что полностью исключена возможность попадания грязи внутрь ствольной коробки.

Предохранитель

В Туле позаботились о безопасности своих покупателей, поэтому на своё ружьё установили неавтоматический предохранитель, который характерен нарезному оружию высокого класса. Благодаря этому стало возможно не только запирание спускового крючка, но и установка затвора в закрытое положение.

Такое конструкционное решение сводит к нулю возможность случайного выстрела во время транспортировки и переноски винтовки. Флажок активации предохранителя находится с правой стороны оружия, где располагается ствольная коробка — на её передней части.

Магазины

Мелкашка Тоз-78 заряжается с помощью магазинов на 5 или 10 патронов. Для этого карабина была выбрана особая конструкция магазинов — секторная. Таким образом, магазин Тоз-78 обладает лучшими характеристиками, чем у старших братьев, так как здесь отсутствует перестроение зарядов.

Снимается магазин при помощи традиционной защёлки. Карабин Тоз-78 защищён от непроизвольного нажатия кнопки, из-за чего охотники часто теряли магазины.

Прицел

Прицел выполнен по барабанному типу и может фиксироваться в четырёх разных позиций. От его расположения зависит дальность, на которой можно стрелять: 25, 50, 75 или 100 метров. Мушка легко выдерживается механические воздействия, так как защищена специальным корпусом.

Регулировка в вертикальном и горизонтальном положениях позволяет каждому стрелку произвести настройку в соответствии со своим зрением, чтобы выдавать максимальную точность и эффективность стрельбы.

Ложа

Ложе Тоз-78 выполнено по пистолетному типу. Привлекательный внешний вид достигается за счёт материала, из которого она делается — берёза, и матового прозрачного лакала, которым покрывается перед сборкой. Затылок ложи изготавливается из прочного пластика, а шейка и цевьё имеют насечку.

Некоторые комплектующие оружия изготавливаются из прочного легкосплавного металла. Материал обладает высокой надёжностью и служит стрелку при правильном уходе долгие годы. Также для изготовления некоторых комплектующих используется стеклонаполненный полиамид.

Обзор карабина ТОЗ-78

ТОЗ-78 появился в 1986 году и должен был заменить устаревшие конструкции такого же плана – ТОЗ-17, ТОЗ-18

Наиболее важной его особенностью стал новый способ запирания ствола, в мелкашках такая технология раньше не использовалась

Преимущество нового механизма состоит в возможности использовать более мощные патроны – с давлением пороховых газов до 2000 кгс/кв. см.

Выпускается 5 различных модификаций оружия, в том числе и экспортная версия в сувенирном исполнении – с резьбой на дуле, инкрустацией металлами и так далее.

В видео ниже представлен обзор ТОЗ-78-01:

Преимущества и недостатки

По сравнению со своими предшественниками карабин стал более тяжелым. Однако это с лихвой искупается большей надежностью и прочностью изделия. Так что достоинств у модели предостаточно, что подтверждается довольно длительным сроком ее популярности.

  • Надежность запирания позволяет использовать любые патроны кольцевого воспламенения, в том числе и повышенной мощности.
  • Карабин не самозарядный: болтовый затвор совмещен с боевой пружиной, что по идее должно было привести к тугому открытию и закрытию. На деле взведение пружины производится в 2 этапа, так что в результате перезарядку можно провести одним пальцем.
  • Спусковой механизм регулируется – есть возможность установить приемлемые параметры, как хода спуска, так и усилия для спуска.
  • Механический предохранитель предупреждает произведение случайного выстрела. При хранении или ношении оружия он устанавливается в положение «предохранение» – затвор в закрытом положении.
  • Мушка закрытого типа регулируется по вертикали, и по горизонтали. В разных модификациях ружья есть возможность установить оптический прицел вместо механической мушки или даже использовать их совместно, без демонтажа мушки.
  • Прицел четырехпозиционный – 25, 50, 75, 100 м, что способствует более точной стрельбе.
  • Производитель гарантирует выполнение 15000 выстрелов.

К недостаткам изделия относятся следующие качества.

  • Магазин в карабине закрепляется не слишком надежно: велика опасность случайного нажатия и потери магазина. Новый же придется подгонять к оружию.
  • Внешний вид винтовки особой эстетичностью не поражает: приклад угловат, мушка напоминает вырост на стволе.

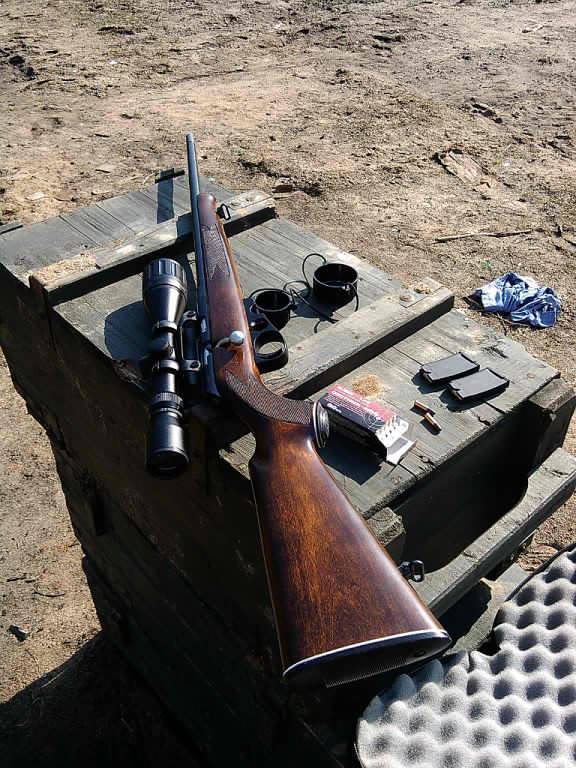

Карабин ТОЗ-78 (фото)

Предназначение

  • Карабин ТОЗ-78 – надежное и простое охотничье ружье для охоты на мелкого зверя и птицу. Использовать его можно как для любительской, так и профессиональной охоты: промысловики часто предпочитают болтовые заряды.
  • ТОЗ-78 вполне пригоден для развлекательной стрельбы или спортивной: он очень прост в обращении и дешев в эксплуатации.

Разновидности

Выпускается модель в нескольких версиях.

  • ТОЗ-78 – базовая модель. Комплектуется оптическим прицелом, а не механическим, и 4 секторными магазинами – на 5 и 10 патронов.
  • ТОЗ-78-01 бюджетная модификация. Магазины здесь предлагаются коробчатые – 2, а прицел устанавливается механический.
  • ТОЗ-78-04 – экспортная модель. Отличается наличием резьбы на дульной части. Это позволяет установить глушитель, например.
  • ТОЗ-78-05 – отличается утяжеленным стволом, комплектуется только оптическим прицелом, мушка отсутствует.
  • ТОЗ-78-06 – тот же ТОЗ-78-05, но в экспортном исполнении – с резьбой, без механических приспособлений. Может иметь сувенирное исполнение – с инкрустацией драгметаллами, резьбой и прочими украшениями.

Ложе ТОЗ-78 может изготавливаться со щекой. В этом случае к обозначению добавляют литеру «Л».

Про технические характеристики карабина ТОЗ-78 (в т.ч. 01, 05, 06) поговорим ниже.

Технические характеристики Тоз

Тоз-78 без оптического прицела с заряженным магазином

Технические характеристики Тоз-78 представлены следующими значениями:

масса оружия — 2,7-3 кг;
общая длина — 1000 мм;
длина ствола — 536 мм;
ширина — 80 мм;
высота без оптического прицела — 210 мм;
патроны — .22 Long Rifle;
калибр — 5,6 мм;
принцип действия — скользящий затвор;
скорострельность — до 30 выстрелов в минуту;
начальная скорость пули — 300 м/с;
прицельная и максимальная дальность поражения — 100 и 300 метров соответственно;
питание — секторный магазин на 5 или 10 патронов.

Приведенные ТТХ карабина относятся к основной модели. Несмотря на утяжеление винтовки по сравнению с предшественниками, карабин показал отличные характеристики уже в первых образцах. С каждой модификацией они дорабатывались, однако, ряд показателей остался общим.

Плюсы и минусы оружия

К достоинствам карабина Тоз-78 относятся:

надежность и долговечность механизма запирания, позволяющая применять патроны любой мощности;
настройка спускового механизма и прицела с широким выбором конфигураций;
механический предохранитель с блокировкой затвора, исключающий вероятность случайного выстрела при ношении или транспортировке оружия;
двухэтапное взведение может осуществляться одним пальцем, несмотря на жесткую пружину;
значительный ресурс службы оружия по заводской гарантии.

К недостаткам также относят внешний вид винтовки. Узкий приклад и ассиметричная мушка несколько портят дизайн оружия, что делает его неприоритетным для коллекционирования. Однако подобные аспекты решаются на индивидуальном уровне: кто-то заменяет приклад, кто-то инкрустирует оружие.

Тюнинг

Усовершенствования такой модели сводятся, по сути, к подгонке ружья «под себя».

  • Простая конструкция позволяет и мушку напаять, чтобы увеличить высоту, и беддинг для лучшего крепления ложа к стволу провести, и шлифовку спускового механизма.
  • Весьма распространенное улучшение – установка резинового затыльника, что позволяет улучшить прикладистость и смягчает отдачу.
  • Из проблем, связанных с пользованием карабина, известна только вероятность застревания гильз на сильном морозе – при -25–35 С. Умельцы в этом случае модернизируют затвор, заменяя слабоватые пружины экстрактора.

Отзывы и цены на карабин-мелкашку ТОЗ-78 (01, 05, 06 и т.п.) даны ниже.

Принцип действия

Несмотря на усовершенствование механизма запирания и утяжеление ствола принцип работы карабина остался неизменным.

  • Боевая пружина взводится при отпирании ствола поворотом рукоятки затвора. Взведение осуществляется в 2 этапа, так что прилагать большое усилие при открывании не приходится.
  • Стреляная гильза извлекается при перемещении затвора назад – энергичном.
  • Усилие спуска и ход спуска можно отрегулировать – диапазон достаточно большой.

Стрельба осуществляется при положении флажкового предохранителя в положении «огонь» – на спусковом механизме видна красная точка. В положении «предохранение» красная точка закрывается предохранителем. При этом в паз рукоятки входит фиксатор, и открыть затвор становится невозможно.

Карабин оснащается указателем взведения: если курок взведен, ударник перемещается за торец раствора. Если курок спущен, торцы затвора и ударник находятся на одном уровне.

Переносить, перевозить или хранить оружие необходимо незаряженным, со спущенным курком. Боеприпасы должны храниться отдельно в недоступном месте.

Преимущества ТОЗ-78-01 перед ТОЗ-78-15 рассмотрены в видеоролике ниже:

https://youtube.com/watch?v=uESlW6UjmcI

https://youtube.com/watch?v=uESlW6UjmcI

История разработки винтовки Тоз-78

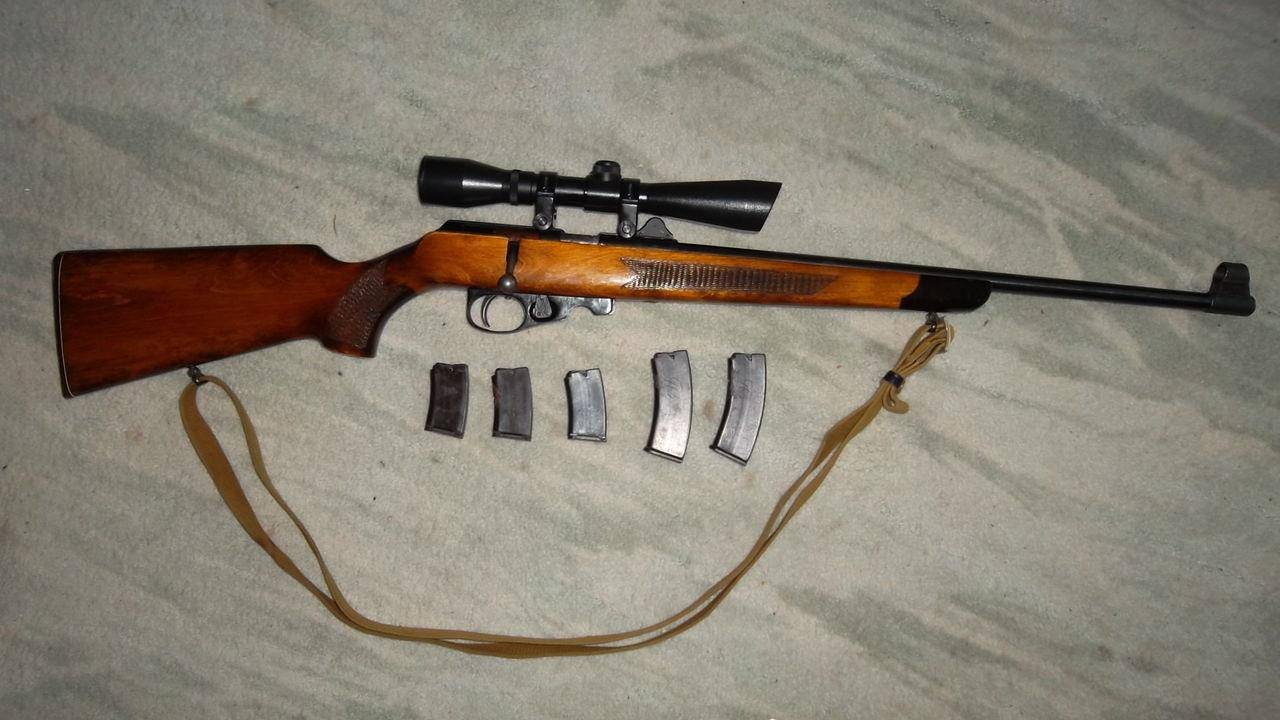

Тоз-78 с оптическим и механическим прицелом, а также пятью магазинами на 5 и 10 патронов

История создания карабина Тоз 78 связана с модернизацией его предшественников — винтовок Тоз-17 и Тоз-18. Именно они стали основой для нового оружия. Сама модернизация связана с применением новых технологий и современных конструкций.

Винтовка Тоз-78 изначально разрабатывалась в качестве охотничьего ружья. Основной акцент при проектировании был сделан на надежности оружия — оно должно было работать даже в тяжелых погодных условиях. Для этого винтовка имеет герметичный затвор и коробку, что предотвращает попадание грязи во внутренние механизмы.

Повышение надежности винтовки коснулось и магазина. Предыдущие образцы могли клинить при перезарядке. Для устранения такой проблемы потребовалось изменить перестроение патронов в питании винтовки. Также была упрощена эксплуатация оружия, его разборка и чистка.

Разработка карабина Тоз 78 проходила в 1986-87 годах на Тульском оружейном заводе. До настоящего времени винтовка остается одним из самых востребованных и надежных охотничьих ружей. Это подтверждают не только сравнительные технические характеристики, но и многочисленные отзывы охотников.

Характеристика охотничьего карабина

  • Ствол изготовлен по самым современным технологиям, поэтому его прочность и надёжность повысились. По весу он тяжелее, чем у ранних моделей. В длину достигает 536 мм.
  • Затвор представляет собой типичный продольно-скользящий тип, который ещё называют болтовым затвором. Он связан с боевой пружиной и выполняет её взвод.

  • Боевая пружина является очень жёсткой, но это не означает, что поворот затвора сделать будет трудно. Взвод пружины и перезарядка делается практически одним пальцем без особых усилий.
  • Прицельное приспособление состоит из мушки и целика, а в некоторых модификация есть оптический прицел. Мушку можно регулировать по вертикали и горизонтали, а целик имеет четыре позиции для регулировки стрельбы на дистанции в 25, 50, 75 и 100 метров.
  • Оружие имеет механический предохранитель, который исключает вероятность случайных выстрелов.
  • Ложа карабина сделана по пистолетному типу из дерева. Как правило, в качестве материала используется берёза, а вот на экспорт применяют бук или орех. Некоторые экземпляры могут иметь приклад со щекой.
  • В конструкции есть специальные указатели взвода, которые сигнализируют о боевой готовности карабина. Когда курок на взводе, то ударник располагается за торцом затвора, а в противном случае он находится на одном уровне с торцом.
  • Патроны для стрельбы помещаются в магазин, который бывает на пять или десять патронов. Тип магазина секторный и снимается он с помощью специальной защёлки.
  • Ход спуска крючка и усилие нажатия на него можно регулировать с помощью двух винтов, которые расположены перед спусковым крючком.
  • По всей длине оружие достигает всего лишь 1000 мм.
  • По весу карабин достигает 2,5-2,7 кг, но может приближаться до трёх килограммов, поскольку есть разные комплектации по количеству патронов в магазине и наличию оптического прицела.

Ложа ТОЗ-78 и варианты её доработок

Пистолетная ложа ТОЗ-78 сделана из качественной берёзы. Перед сборкой ружья ложа покрывается толстым слоем прозрачного лака. Цевье и шейка ложи имеют насечку. Хотя дерево само по себе качественное, сборка ложи не для эстетов. Часто возникают вопросы по врезке металла в дерево, иногда ствол оружия банально не вывешен, и это не самая большая беда, которая может случиться со стволом ТОЗ-78. Иногда он может быть ещё и поведён из-за контакта с металла с деревом ложи.

Некоторые охотники жалуются, что ложа не слишком удобная и дорабатывают её своими силами. Доработка ложи заключается в следующих операциях:

  • Можно сделать специальный вырез под большой палец правой руки;
  • Для устранения касания ложи и ствола следует срезать лишнее дерево с ложи, или установить несколько шайб в месте соединения ствольной коробки с ложей карабина;
  • Можно зашкурить ложу и пропитать её льняным маслом или натуральной олифой (что значительно лучше). После проведения данной процедуры дерево проявит свой узор и будет лучше сопротивляться влажности.

Конструкция

ТОЗ-78 относится к категории болтовых карабинов, что означает ручную перезарядку и некоторую потерю в скорости стрельбы. Однако для охоты на мелкого зверя этот недостаток, как правило, значения не имеет.

Зато продольно-скользящий затвор с жесткой боевой пружиной является разборным, что немаловажно при чистке и смазке оружия.
Спусковой механизм крепится на отдельном основании и регулируется. Перед спусковым крючком расположены регулировочные винты: передний отвечает за усилие спуска, а задний – за ход спуска.
Флажковый предохранитель минимизирует возможность случайного выстрела

При транспортировке или переноске винтовки предохранитель ставят в положение «предохранение».

В зависимости от модели карабины комплектуются секторными или коробчатыми магазинами на 5 и 10 патронов. В первых патроны располагаются в один ряд, что предупреждает перестроение зарядов. В коробчатом магазине патроны размещаются параллельно.

  • Прицел может быть как механический – закрытая мушка с целиком барабанного типа, так и оптическим – 2,5-кратным на кронштейне. Оптический прицел может перемещаться вдоль ствола, так что стрелять с открытым прицелом можно, не удаляя оптический.
  • Ложе выполняется по пистолетному типу, обычно из березы. Экспортные изделия могут иметь ложе из бука или ореха.

Характеристика многозарядного карабина ТОЗ-18

Cодержание статьи:

  • Характеристика многозарядного карабина ТОЗ-181
  • Преимущества оружия2
  • Минусы многозарядного карабина3
  • Какие можно сделать выводы?4
    • Ствол подвергся некоторым изменениям в сравнении с более ранним вариантом, о которых уже говорилось выше. По длине он достигает 500-600 мм. В ствольную коробку ствол запрессован, а вот наличие углубления на переднем торце обеспечивает защиту дульной части от повреждений.
    • Сверловка ствола предусмотрена для стрельбы патронами калибра 5,6 мм, у которых кольцевое воспламенение, а свинцовая пуля весит 2,6 г.
    • Затвор представляет собой обычный продольно-скользящий тип и имеет предохранитель для повышения уровня безопасности. В нём же находится весь ударный механизм. Патронник запирается при помощи поворота рукоятки затвора.
    • В комплект входит магазин на пять патронов, который легко меняется. Это позволяет сделать несколько выстрелов подряд за короткий промежуток времени.

  • Перезарядка патронов осуществляется с помощью движения затвора рукой, поэтому стрелять из него автоматически не получится.
  • Прицеливание осуществляется при помощи оптического прицела или открытого прицела, который состоит из целика и мушки.
  • Ложа, как правило, изготавливается из дерева и напоминает по форме ту, которая стоит на старом варианте ТОЗ-78.
  • Вес достигает 3-3,25 кг.

Правила хранения охотничьего оружия

С учетом требований законодательства (ст. 22 ФЗ «Об оружии»), приобретать и хранить охотничье оружие могут граждане, имеющие соответствующее разрешение.

Не допускается хранение найденного или полученного от третьих лиц оружия при отсутствии соответствующих документов. Таковое должно быть сразу передано в местное отделение внутренних дел.

При хранении важно учитывать пожарную безопасность. Оружие не должно быть заряжено, а используемый контейнер (сейф, ящик) должен быть металлическим

Допускается его изготовление из дерева с обивкой железом. Контейнер должен надежно запираться на замок.

Отдельные требования предъявляются и к помещению, где хранится винтовка. Оно должно иметь дополнительные замки, на окнах должны присутствовать металлические решетки. Если имеется целая комната с коллекционным оружием, в ней устанавливается сигнализация.

Транспортировка оружия и его ношение также должно осуществляться в незаряженном виде со спущенным курком. Патроны должны храниться в недоступном месте, а если имеется несколько видов, то требуется соответствующая сортировка. Заряжается оружие непосредственно перед применением.

Разборка

Неполная разборка проводится для рядовой чистки и смазки оружия. Полная разборка требуется для ремонта изделия или при сильном загрязнении.

Неполная разборка включает следующие действия:

  • нажимают на защелку и вынимают магазин;
  • нажимают на спусковой крючок, открывают затвор и вытаскивают его из коробки.

Для смазки проведенных манипуляций достаточно. Если же требуется полная разборка, то к описанным действиям добавляются такие:

  • если карабин оснащен оптическим прицелом, то его снимают вместе с кронштейном, предварительно повернув рукоятку против часовой стрелки;
  • разбирают затвор: удерживая переднюю часть механизма, поворачивают рукоятку по часовой стрелке, а колпачок – против часовой до упора, и снимают колпачок;
  • вынимают ударник вместе с курком и втулкой, снимают их;
  • отсоединяют рукоятку от затвора и удаляют компенсатор;
  • откручивают винты в нижней части ложа и отделяют его от ствола с коробкой;
  • затем отделяют спусковой механизм. При необходимости можно разобрать и магазин.

Сборка изделия осуществляется в обратном порядке.

Тюнинг мелкокалиберной винтовки ТОЗ-78 рассмотрен ниже.
