TLS-EAB Комплекс радио- и радиотехнической разведки

Как это работает на земле

В радиоэлектронную борьбу входит совокупность трех согласованных миссий:

  • информационный сбор — изучение обстановки радиоволны вражеской армии, оценка состояния средств своего военного объекта;
  • радиоэлектронное поражение — мероприятие для воспроизводства радиопомех на центральных точках базы врага;
  • радиоэлектронная защита — защита объекта с технического оборудования от сбоев на радиомагнитной волне.

Техника РЭБ устанавливается на автомобилях и танках. Громаднейшие антенны и спутниковые тарелки настраивают на крышах транспортов, а «мозг системы» располагается в самом кузове. Самые мощнейшие технологии стоят на многотонных тягачах.

Задача сухопутных РЭБ все также состоит в том, чтобы перебить связной канал противника, «оглушить» и «ослепить» их радиоразведку, перехватить их информационный поток. Современное подразделение периодически оснащается новейшей технической аппаратурой: радиолокации, навигаторы, средства управления. Созданы целые габаритные комплексы: “Лесочек”,”Борисоглебск-2”,”Красуха-2.0”, “Житель” и другие.

Наземная аппаратура РЭБ обрабатывает получаемый радиосигнал в цифровой форме. Если ранее оператору приходилось вручную определять радиопомеху и выслеживаемую технику , то теперь установка может предоставить, какой тип объекта они выследили, показывает самые высокочастотные каналы и предоставляет список способов устранения помех.

У каждого аппарата заложены свои функции.Например, “Красуха-2.0” специализируется на том, чтобы подавить сигнал радиолокационного поиска и захватить управление самолета с расчетной базой. А вот комплекс “Москва-1” занимается радиоразветкой, инфообменом с другими точками радиотехнических подразделений. Кроме того, он позволяет указать отрядам, как действовать дальше.

Типовые сценарии применения НРЛС «Репейник»

  • Разведывательная группа, убедившись стационарными средствами обнаружения в отсутствии БпЛА противника в секторе прохода ЛБС, пересекает ЛБС и на расстоянии середины дистанции маршрута разворачивает НРЛС Репейник, продолжая дальнейший маршрут и выполнение задания. Станция закрывает небо в диаметре 20 км или на расстоянии 10 км в каждую сторону маршрута следования от места установки. Вся информация о воздушной обстановке транслируется на планшеты бойцов группы. При обнаружении на маршруте следования БпЛА противника, разведывательная группа принимает решение о принятии мер дополнительной маскировки для не привлечения внимания БпЛА или подавлении обнаруженного БпЛА переносными модулями РЭБ.

  • Штурмовая группа, развернув на ЛБС станцию и убедившись в отсутствии БпЛА противника в секторе, пересекает ЛБС и продолжает дальнейший маршрут, выполняя боевой выход. Станция закрывает небо в диаметре 20 км или радиусом сектора 10 км от места установки. Вся информация о воздушной обстановке транслируется на планшеты бойцов группы с переносными комплексами РЭБ. При обнаружении БпЛА противника, бойцы группы подавляют обнаруженные БпЛА переносными модулями РЭБ или активирует быстро разворачиваемые автоматические турели РЭБ.

  • На ЛБС разворачивается одна или несколько станций с включенным режимом скрытия тыловой обстановки для исключения сопровождения взлетающих в тылу дружественных БпЛА. При необходимости, станции периодически перемещаются вдоль ЛБС для обеспечения живучести. Силами разведывательных групп за ЛБС на нейтральной территории скрытно устанавливаются замаскированные автоматические турели РЭБ, соединенные беспроводным методом в единую интрасеть со станциями. Вся информация о воздушной обстановке, установленных автоматических турелях РЭБ и местонахождении бойцов охранения с переносными комплексами РЭБ транслируется в ситуационный центр. При обнаружении БпЛА противника, оператор ситуационного центра подавляет обнаруженные БпЛА с помощью автоматических турелей РЭБ или выдавая данные азимута и высоты в ближайшие к цели переносные средства РЭБ у бойцов.

  • В противоположных частях объекта (не более 10 км) разворачивается одна или две станции, а также автоматические турели РЭБ, соединенные в единую интрасеть со станциями. Вся информация о воздушной обстановке, установленных автоматических турелях РЭБ и местонахождении охраны с переносными комплексами РЭБ транслируется в ситуационный центр объекта. При обнаружении нарушающего режимность объекта БпЛА, оператор ситуационного центра подавляет обнаруженные БпЛА с помощью автоматических турелей РЭБ или выдавая данные азимута и высоты в ближайшие к цели переносные средства РЭБ у бойцов.

Общие рекомендации более эффективного применения:

  • автоматизированные турели РЭБ рекомендуется устанавливать между местом разворачивания станции и точкой выполнения задания
  • выставлять угол места станции в соответствии со складками местности
  • НРЛС Репейник и автоматические турели РЭБ возможно объединять многофункциональным интерфейсом в единую систему
  • планшет отображения воздушной обстановки возможно применять для ориентирования на местности
Дистанция обнаружения и подавления целей
Тип целиЭПР, кв.мОбнаружение, мПодавление, м
БпЛА типа DJI Phantom, DJI Mavic0,012 0001 200
БпЛА типа DJI Matrice 300 RTK0,12 7001 400
БпЛА типа Байрактар ТБ214 5001 500
Объекты с ЭПР 10 кв.м1010 6001 500
Тактико-технические характеристики радарной станции из состава комплекса НРЛС «Репейник»
Наименование параметраВеличина
Инструментальная дальность, км15
Время развертывания, минут5
Количество одновременно сопровождаемых целей256
Тип антенной решеткиФАР
Частотный диапазон, ГГцX (9,2 – 9,5)
Сектор сканирования, град360
Угол места, град20
Темп выдачи информации, с2,5
Излучаемая мощность, Вт2
Потребляемая мощность, Вт65
Питание, В~220/12
Возможность объединения в единую сеть нескольких станцийДа
Интеграция с системами подавления (РЭБ)Да
Габаритные размеры (Д×Ш×В), м0,3×0,46×0,65
Диапазон рабочих температур, градот -20 до +50
Масса (нетто) радиолокационной станции, кг25,5

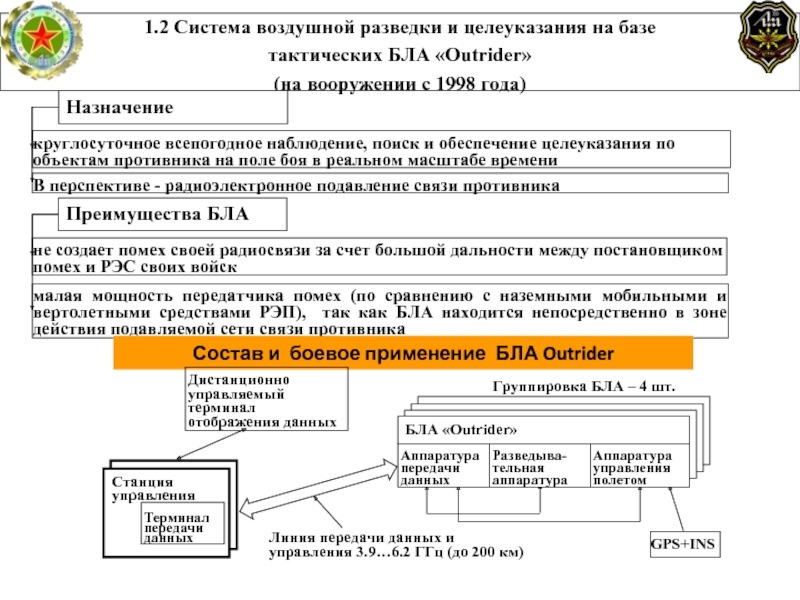

Слайд 421.2 Система воздушной разведки и целеуказания на базе тактических БЛА «Outrider»(на

вооружении с 1998 года)

В перспективе – радиоэлектронное подавление связи противника

малая мощность передатчика помех (по сравнению с наземными мобильными и вертолетными средствами РЭП), так как БЛА находится непосредственно в зоне действия подавляемой сети связи противника

Назначение

круглосуточное всепогодное наблюдение, поиск и обеспечение целеуказания по объектам противника на поле боя в реальном масштабе времени

Преимущества БЛА

не создает помех своей радиосвязи за счет большой дальности между постановщиком помех и РЭС своих войск

Состав и боевое применение БЛА Outrider

Станция управления

Терминал передачи данных

Дистанционно управляемый терминал отображения данных

GPS+INS

Линия передачи данных и управления 3.9…6.2 ГГц (до 200 км)

Аппаратура передачи данных

Разведыва-тельная аппаратура

Аппаратура управления полетом

БЛА «Outrider»

Группировка БЛА – 4 шт.

Развитие РЭБ в США и НАТО

Радиоэлектронная борьба во вс США и НАТО на данный момент считается самой высокоразвитой. В этих странах проработаны методики психологического сопротивления, дезинформации противника, пользование огневых оружий для поражения сторон, а также используются мощнейшие технологии с ультрамногофункциональным оборудованием.

Еще в 80-х годах прошлого столетия в странах США и НАТО развивалась концепция “боевого противодействия системам связи и управления”. А в 90-х годах на ее основе была построена еще одна, которая заключалась в борьбе с системами боевого управления. Помимо этого, там начали разрабатываться и внедряться усовершенствованные приборы для разведки, РЭБ и улучшенные средства связи. С их появлением в этих странах мог зарождаться новый вид военной операции -”кибервойна”, суть которой заключалась в том, чтобы выбить из строя управление противника путем воздействия на ЭВМ, а также на компьютерные и локальные сети.

Так, можно выделить три этапа развития радиоэлектронного сопротивления в НАТО и США:

  • до 1980 годов. РЭБ играла не самую важнейшую роль и нужна была только для обеспечения радиопомех для средств связи и разведки противника. Кроме того, недавно изобретенные технологии позволяли имитировать действие радиоэлектронных оборудования связи для того, чтобы обмануть врага;
  • 1980-1990-х годах. Комплексы еще не были высоко автоматизированы, но они уже могли воздействовать на вражеский центр управления, дезинформировать его, подрывать сигнал и наносить поражение для борьбы с систематизацией;
  • с 1993 года и до настоящего времени. В этот год была утверждена теория “сетевой войны”.Их техника стала более усовершенствованной, появились интегрированные устройства связи. Кроме того, стали появляться возможные нелетальные оружия РЭБ, которые при срабатывании ударяют мощной электромагнитной волной.

Так же, как и в Российской федерации, на западе существует досточно больше разнообразие оснащений. Еще совсем недавно американские ученые смогли создать новейшую мобилизированную аппаратуру TLS, которая представляет совокупность трех назначений: обработать информационный поток, обеспечить поражение и кибервойна. Эта станция размещается на восьмиколесном бронетранспортере STRYKE, показавший себя уже в Иракском и Афганистанском конфликтах.

Их технологический потенциал славится во всем мире. Их изобретения экспортируются на другие континенты. Причина их успешного взлета кроется в очень развитой инфраструктуре и богатой интеллектуальной базе людей. Западные страны всегда отличались своей способностью “быстро улавливать и интегрировать освоенную информацию”. РЭБ США и НАТО нисколько не уступает нашим подразделениям и в некоторых моментах даже обгоняют нас по своему потенциалу.

Слайд 17Батальон предназначен для выявления и РЭП систем и средств КВ- и

УКВ-р/связи и РЛС противника в тактическом звене, прежде всего, систем разведки, управления огнем артиллерии, войсковой ПВО дивизий первого эшелона.

Предназначение

по разведке: радиоразведка КВ-р/связи наземными средствами до 80 км; радиоразведка УКВ-р/связи наземными средствами 30-60 км; радиоразведка УКВ-р/связи воздушными средствами до 70 км; радиотехническая разведка наземными средствами 30-80 км; радиотехническая разведка воздушными средствами до 240 км.по РЭП КВ-р/связи 40-60 км; УКВ-р/связи наземными средствами 25-40 км; УКВ-р/связи воздушными средствами до 60 км; РЛС до 80 км.

Возможности

Батальон способен определить в течение часа местоположение 420-440 КВ- и УКВ- радиостанций, 24-30 РЛС и одновременно создать помехи 3-м КВ-, 13-и УКВ-радиосвязям, 16-и УКВ-радиосвязям авиации, 12-18 РЛС.

Войска радиоэлектронной борьбы (РЭБ) РФ сегодня

Основу сил РЭБ составляют наземные, авиационные части и подразделения РЭБ, входящие в состав объединений и соединений видов Вооружённых сил, родов войск.

Средства РЭБ объединяются в систему вооружения РЭБ совокупность техники РЭБ частей и подразделений радиоэлектронной борьбы, а также бортовых средств РЭБ, предназначенных для индивидуальной защиты вооружения и военной техники (ракетных комплексов, боевых самолётов, вертолётов, кораблей, бронированных машин и др.) от разведки и высокоточного оружия.

Средства РЭБ осуществляют воздействие радиоизлучениями (радиопомехами) на радиоэлектронные средства систем управления, связи и разведки противника.

Также в функции специалистов РЭБ входит защита своих систем от аналогичных воздействий противника и радиоэлектронная разведка.

Исходя из поставленных целей, в комплекс мероприятий РЭБ входит радиоэлектронное подавление и радиоэлектронная защита.

Первые обеспечивают срыв работы или снижение эффективности радиоэлектронных систем противника. Это достигается с помощью постановки радиоэлектронных помех, которые бывают активными и пассивными, применения ложных целей, ловушек и других методов.

Чтобы обеспечить безопасную работу собственных радиоэлектронных средств в условиях постановки помех противником, применяется радиоэлектронная защита.

Разведка помогает обнаружить системы связи противника, которые потребуется подавлять.

К РЭБ относится не только подавление радиоэлектронных сигналов противника, но и работа с другими физическими полями.

Например, специалисты РЭБ организуют лазерную засветку оптических датчиков систем наведения или подавляют гидроакустические сонары подлодок.

Радиоэлектронная борьба – это в первую очередь средство не агрессии, а обороны.

Комплексы РЭБ используются не только в военной практике, но и для охраны критически важных гражданских объектов.

Например таких, как атомные электростанции.

РЭБ применяется во время крупных мероприятий для противодействия международному терроризму – глобальных саммитов, встреч лидеров стран, Олимпийских игр, футбольных чемпионатов и других.

Сегодня средства РЭБ могут размещаться на самых разных носителях. Это и авиация, и военно-морской флот, и передвижная наземная техника, и стационарные устройства.

Аппараты РЭБ могут устанавливаться на танках и автомобилях.

Например, сверхмощные комплексы РЭБ с огромной дальностью действия размещаются на «КАМАЗах» или других тягачах.

Системы РЭБ устанавливаются также на борту самолетов и вертолетов.

К примеру, комплекс «Хибины» на борту истребителя Су-34 обеспечивает радиопеленгацию сигнала РЛС противника и затрудняет обнаружение самолета.

«Хибины» превращают истребитель в полноценный самолет РЭБ, который может защитить не только себя, но и целую авиагруппу.

История и значение

Войска радиоэлектронной борьбы ВС страны появились относительно недавно. Это связано с особенностями деятельности войск. Необходимость подразделения появилась только в XX веке, когда началась борьба за радиоэфиры между странами-конкурентами.

Эмблема РЭБ глубоко символична. Каждый элемент имеет особое значение:

  1. Земной шар. Это символ единства, который характеризует международное значение задач, стоящих перед войсками РЭБ.
  2. Рука и золотая перчатка. Это особый символ защиты. Основная функция войск РЭБ заключается в создании таких условий, когда становится возможным главенство в радиоэфире. Это стратегически важная задача во время военных действий, поэтому можно сказать, что символ говорит о способности подразделения защищать родину.
  3. Молнии. Своеобразное обозначение радиосигналов, которые ловит рука, обтянутая золотой перчаткой.

Слайд 39Основные современные средства и комплексы Р, РТР и РЭП ТЗУ СВ

США

IEWCS (Intelligence and Electronic Warfare Common Sensor) – интегрированная система радио- и радиотехнической разведки и РЭП

Система воздушной разведки и целеуказания на базе тактических беспилотных летательных аппаратов (БЛА) «Outrider»

Интегрированная система радио- и радиотехнической разведки и радиоэлектронного подавления IEWCS (на вооружении СВ с 1997 года)

Назначение: вскрытие и отображение радиоэлектронной обстановки в зоне ответственности дивизии с определением типа, принадлежности и местоположения работающих РЭС противника; радиоэлектронное подавление средств связи;выдача целеуказания на средства поражения РЭС в реальном масштабе времени.

Чемоданчик с секретом

Вооружённые силы России скоро получат новое эффективное средство для борьбы с малоразмерными беспилотниками, действующими на малых скоростях и выполняющих полёт в режиме радиомолчания. Об этом на днях сообщили СМИ со ссылкой на начальника Главного управления научно-исследовательской деятельности и технологического сопровождения передовых технологий (инновационных исследований) Минобороны РФ генерал-майора Андрея Гончарова. По его словам, государственные испытания комплекса РЭБ «Валдай» уже завершены.

Возможно, нашим военным подойдёт и самая новейшая разработка специалистов холдинга «Росэлектроника» госкорпорации Ростех. Они создали мобильный комплекс борьбы с беспилотниками, который умещается в трёх кейсах. Несмотря на миниатюрность, аппарат, получивший мирное название «Защита», весьма «хищный». Он способен подавлять управление дроном в двухкилометровом радиусе вне зависимости от времени суток и погодных условий, при этом оставаясь незаметным и неуязвимым для радиопротиводействия. На развёртывание системы требуется не более 30 минут.

Как сообщает пресс-служба Ростеха, устройство также способно обнаружить местонахождение пульта управления дрона и разорвать канал связи с летательным аппаратом. Для этого обеспечивается сплошное перекрытие по частоте в используемом для управления беспилотниками диапазоне от 400 до 6.200 МГц. Одновременно с подавлением каналов управления БПЛА действует система подавления навигационных сигналов глобальных спутниковых систем. Благодаря пассивному когерентному локатору комплекс остаётся незаметным для чужих перехватывающих устройств, что существенно снижает вероятность радиопротиводействия.

rostec.ru

Ростех разработал неуязвимый «антидронный» чемоданчик, который умещается в трех кейсах.

Прочитано в Sankei Shimbun (Япония)

«Москва активно развивает свой потенциал электронной и электромагнитной войны. Он у неё один из сильнейших в мире… Разведывательные беспилотные транспортёры способны выдвигаться на передний край обороны и эффективно перехватывать каналы связи противника, в том числе и работу мобильных телефонов его военнослужащих. Эта информация направляется роботами на передвижной командный пункт. Он может определять точки излучения вражеских аппаратов в сетях GSM, выделять среди них абонентские точки (мобильные телефоны, планшеты и другие комплексы связи), наносить их местоположение на цифровую карту, привязывать к географическим координатам и немедленно передавать данные артиллерийским расчётам для нанесения огневого удара. Таким образом, значительно повышается точность и эффективность огня.

Такого ноу-хау, моментально связывающего элементы работы РЭБ непосредственно с действиями артиллерийских и других воинских подразделений, нет пока даже в армии США. Способностью улавливать микроизлучения мобильных телефонов и мгновенно осуществлять по ним целеуказание обладают на данном этапе только российские военные. В ходе операции в Крыму они массово подавляли связь армии Украины и успешно «обрушили» на неё шквал ложных сообщений, вызвав хаос управления в украинских войсках. Сейчас средства РЭБ активно применяются русскими в Сирии».

Слайд 38Средства Р и РТР, придаваемые батальону разведки и РЭБ на период

боевых действий

Вертолетный взвод РР и РЭБ из состава бригад АА дивизий, вводимый в оперативно-штабную роту батальона. Оснащение: Три комплекса РР и РЭБ AN/ARQ–33A – «Quick Fix-1» на вертолетах ЕН–1Н (перехват и РП) или три комплекса AN/ALQ-151 – «Quick Fix -2» на вертолетах ЕН–60А (перехват, пеленгование и РП).

Комплекс «Quick Fix -1» позволяет развернуть три поста разведки целей и три – РП. Комплекс «Quick Fix -2» позволяет развернуть три поста разведки целей и РП и три поста радиопеленгования. Для повышения точности пеленгования комплексы сопряжены с наземным комплексом радиоразведки AN/TSQ-114В.

Вертолетный комплекс «Quick Fix -2» AN/ALQ-151 Назначение: радиоразведка и радиоподавление КВ и УКВ радиосвязи в ТЗУ и ОТЗУ. Состав комплекса: радиопеленгатор AN/ALQ-151; комплекс РЭП AN/TLQ-17A («Тraffic Jam»); радиостанция AN/ARC-164. Диапазон частот – 1,5-80 МГц (разведка); 20-80 МГц (РЭП). Дальность: разведки- 40-60 км, подавления- 20-40 км при высоте барражирования вертолета 60-180 м на удалении 5-15 км от ЛСВ в течение 2-2,5 часов. Режим работы: – автономный, подавление на одной частоте.

Как это работает на земле

В радиоэлектронную борьбу входит совокупность трех согласованных миссий:

  • информационный сбор — изучение обстановки радиоволны вражеской армии, оценка состояния средств своего военного объекта;
  • радиоэлектронное поражение — мероприятие для воспроизводства радиопомех на центральных точках базы врага;
  • радиоэлектронная защита — защита объекта с технического оборудования от сбоев на радиомагнитной волне.

Техника РЭБ устанавливается на автомобилях и танках. Громаднейшие антенны и спутниковые тарелки настраивают на крышах транспортов, а «мозг системы» располагается в самом кузове. Самые мощнейшие технологии стоят на многотонных тягачах.

Задача сухопутных РЭБ все также состоит в том, чтобы перебить связной канал противника, «оглушить» и «ослепить» их радиоразведку, перехватить их информационный поток. Современное подразделение периодически оснащается новейшей технической аппаратурой: радиолокации, навигаторы, средства управления. Созданы целые габаритные комплексы: “Лесочек”,”Борисоглебск-2”,”Красуха-2.0”, “Житель” и другие.

Наземная аппаратура РЭБ обрабатывает получаемый радиосигнал в цифровой форме. Если ранее оператору приходилось вручную определять радиопомеху и выслеживаемую технику , то теперь установка может предоставить, какой тип объекта они выследили, показывает самые высокочастотные каналы и предоставляет список способов устранения помех.

У каждого аппарата заложены свои функции.Например, “Красуха-2.0” специализируется на том, чтобы подавить сигнал радиолокационного поиска и захватить управление самолета с расчетной базой. А вот комплекс “Москва-1” занимается радиоразветкой, инфообменом с другими точками радиотехнических подразделений. Кроме того, он позволяет указать отрядам, как действовать дальше.

Слайд 43Боевое применениеУдаление района базирования системы от ЛСВ – до 60 кмДальность

действия БЛА – до 200 км от ЛСВОшибки определения местоположения объектов – не более 100 мУправление – по заранее введенной программе с коррекцией по командам станции управленияКрейсерская скорость – 200 км/ч Время полета: 4 часа на удалении 200 кмМаксимальная высота полета – 4750 м 7 часов на удалении 50 кмМаксимальная масса нагрузки – 45 км Длина / размах крыла – 3 / 3. 3 м

Варианты разведывательного оборудования:- ИК-станция переднего обзора , размещаемая под фюзеляжем; – лазерный дальномер-целеуказатель для УАБ с лазерным наведением (дальность действия более 10 км); –   РЛС бокового обзора (наклонная дальность действия 3-7 км при высоте полета 3600 м . Два режима разрешения – широкополосное 1,5х1,5м и узкополосное 0,6х0,6 м для участков местности 500 х 500 м);- тепловизор.

Современные комплексы РЭБ в армии РФ

Наука не останавливается на месте, ежегодно создаются улучшенные приборы, делаются технические прорывы, и войска инновации тоже не обходят стороной. Совершенствуются не только вооруженные силы, но и электронные системы. Применяется радиоэлектронная борьба в миротворческих операциях, которые служат для прекращения сопротивления вооруженной армии во время военного конфликта.

Как уже было сказано ранее, в нашей стране внедрено несколько сотен единиц радиоэлектронной техники. Самая распространенная комплексная аппаратура “Красуха” поставлялась еще в середине девяностых годов, но видимые изменения в их систематизации случились в 2011 году. Именно тогда стали появляться многофункциональные модели и других комплексных установок. Так, в 2011 году выпустился “Ртуть-БМ”, который осуществлял защиту оборудований путем нарушения работы вражеских радиовзрывателей.Эта система устанавливалась на самоходных автомобилях, выполненных на базе шасси МТ-ЛБу. Автоматический РЭБ-комплекс обнаруживал месторасположение боеприпасов противника и определял их взрывную частоту, устанавливал радиопомехи, в результате чего снаряды врага либо не срабатывали, либо подрывались в воздухе.

Таких машин насчитывается в РФ около 20-30.

Помимо “Ртуть-БМ”, выпущенного организацией КРЭТ, концерн “Созвездие” представил свой комплекс “Инфауна”, который был необходим для воздушно-десантных войск. Он создавался на базе шасси К1Ш1. Внутри бронетранспортер оснащен специальным устройством, отвечающим за  управление, а снаружи – большое антенное оборудование. “Инфауна” был направлен на то, чтобы обнаружить канал врага, сбить его и защитить радиоуправление взрывоопасных орудий.

В 2019 году была выпущена совершенно новая система “Палантин”, которая по своей многофункциональности во много раз превосходит своих предшественников. Она “ослепляет” врага в ультракоротковолновых диапазонах и оставляет его без транкинговой радиосвязи. Она делает  разведку и блокирует вражескую связь на значительном расстоянии. Этот комплекс встроен в нескольких военных машинах. Он владеет системообразующей возможностью, а именно может собрать воедино другие системы РЭБ. Эта функция дает возможность отслеживать текущее положение других аппаратов.

По функциональности не уступает ему и инновационный “Дивноморье”, который может мощным “куполом” осуществить сильнейшую радиоволну, защитив от локационного обнаружения другие военные пункты. “Дивноморье” является истинным технологическим прорывом в истории разработки военной техники. Этот комплекс предназначен для поиска вражеских РЛС, их средств ПВО и главнейших базовых точек. Такие установки разработаны для крупногабаритных транспортов, “КАМАЗов”.
