Точность и кучность

Когда СВД принимали на вооружение, снайперского патрона к ней ещё не было, поэтому в соответствии с «Наставлением по стрелковом делу» кучность боя винтовки проверяется стрельбой обычными патронами с пулями со стальным сердечником и считается нормальной, если при стрельбе четырьмя выстрелами из положения лёжа на дальность 100 м все четыре пробоины умещаются в круг диаметром 8 см.

В 1967 году на вооружение был принят снайперский патрон 7Н1. При стрельбе этим патроном рассеивание составляет (в зависимости от шага нарезов) не более 10—12 см на дистанции 300 м.

Изначально СВД выпускалась с шагом нарезов ствола 320 мм, аналогичным спортивному оружию и обеспечивающим наилучшую кучность стрельбы обычными и снайперскими патронами; однако при таком шаге рассеивание бронебойно-зажигательных пуль наоборот, резко увеличивается. Поэтому в 1975 году было решено изменить шаг нарезов на 240 мм, что ухудшило кучность стрельбы на 25 % (при стрельбе обычными патронами на дальность 100 м, допустимый диаметр круга попадания увеличился с 8 см до 10 см). Интересно, что последнее дополненное издание «Наставления по стрелковому делу» для СВД вышло в 1967 году. Все последующие издания — 1971, 1976 и 1984 годов были стереотипными копиями издания 1967 года. Поэтому в «Наставлении» ничего не сказано ни о снайперском патроне, ни об изменении шага нарезов.

Дальность прямого выстрела составляет:

  • по головной фигуре, высотой 30 см — 350 м,
  • по грудной фигуре, высотой 50 см — 430 м,
  • по бегущей фигуре, высотой 150 см — 640 м.

Прицел ПСО-1 рассчитан на стрельбу до 1300 метров. Обычно считается, что на такой дальности можно эффективно стрелять только по групповой цели, либо вести беспокоящий огонь. Однако в 1985 году в Афганистане снайпер 345-го гвардейского парашютно-десантного полка Владимир Ильин поразил противника с расстояния 1350 метров. Это рекорд не только для СВД, но и вообще для винтовок калибра 7,62 мм[уточнить].

Главной сложностью при стрельбе на большие дальности являются ошибки подготовки исходных данных для стрельбы (это справедливо для всех снайперских винтовок). На дальности 600 метров срединная ошибка по высоте (в определении дальности, равной 0,1 % дальности) — 63 см, срединная ошибка в боковом направлении (определение скорости бокового ветра, равной 1,5 м/с) — 43 см. Для сравнения, срединное отклонение рассеивания пуль для лучших снайперов для 600 м — по высоте 9,4 см, боковое 8,8 см.

Известны случаи ведения огня из СВД по воздушным целям (так, 12 ноября 1989 года у деревни Сан-Мигель партизаном ФНОФМ был сбит реактивный штурмовик Cessna A-37B ВВС Сальвадора — пуля попала в лётчика, после чего самолёт потерял управление и разбился) и БПЛА (иракские боевики, заявлявшие об уничтожении из СВД американских малых разведывательных БПЛА RQ-11 Raven).

Точность по МОА при стрельбе патроном 7Н1 у винтовок с шагом нарезов 320 мм — 1,04; у винтовок с шагом нарезов 240 мм — 1,24.

СВД сейчас

Ещё одни «недостаток», как многие считают, – это патрон. Да, наш русский 7,62х54R считают морально устаревшим из-за закраины и в целом возраста. Тем не менее его всегда легко найти, а большая номенклатура типов патронов даёт множество вариантов для стрелка. И хоть СВД не предназначена для дальних дистанций, был зафиксирован выстрел из нее на дистанцию 1350 метров(!), поэтому разговоры о неэффективности винтовки и патрона можно отставить.

СВУ

СВД имеет несколько модификаций:

СВУ – укороченная винтовка, сделанная по схеме булл-пап, выделяется очень оригинальным внешним видом.

СВДК – очень интересный проект по укрупнению калибра и уходу от стандартного боеприпаса к 9,3х64. Любопытно, что она пришла с гражданского рынка. Винтовка показывает неплохие результаты.

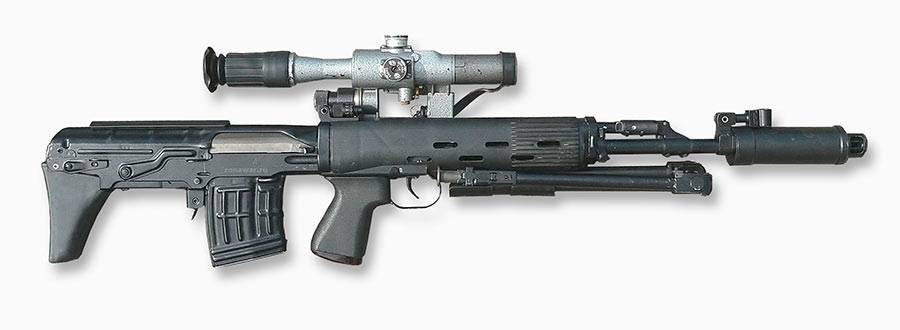

СВДС

СВДС – версия для ВДВ. Со складным прикладом и укороченным пламегасителем, с ней удобно проводить десантирование.

СВДМ – самая современная версия винтовки. Она оснащена штатными сошками и планками Пикатинни для использования всех современных «приблуд».

СВДМ

СВД стала известной благодаря своей высокой надежности и простоты в освоении. А если использовать хороший патрон и сменить штатный старый добрый прицел ПСО-1 на что-то более современное и мощное, ее эффективность в разы повышается. Обычно СВД в снайперской паре аккомпанирует более мощной винтовке, она в руках второго номера и готова прикрыть товарища.

На гражданском рынке СВД превратилась в «Тигр» – очень популярный карабин у гражданских стрелков. Как и о СВД, о нём ведутся массовые баталии в интернете, но продажи не падают.

СВД с тюнингом

СВД стала настоящей легендой в мире точных винтовок за очень короткое время. Лёгкая, точная, надёжная и простая в освоении винтовка имеет десятки клонов, производящихся в разных странах мира. Но наша – настоящая ижевская СВД – до сих пор и в ближайшем будущем будет оставаться главным игроком на поле точной стрельбы в локальных конфликтах.

Обложка: pinterest.ru

Не надеясь на других

Проблему с пережатием ствола довольно эффективно лечил знаменитый российский оружейный мастер Геннадий Кожаев, которого стрелки уважительно именуют «Михалычем». За свою работу Геннадий Михайлович назвал цену, соизмеримую с ценой винтовки, и срок в полгода. Если с ценой еще можно было смириться, то сроки не устраивали категорически. Вдобавок не решалась вторая проблема СВД — установка оптики на боковую планку. Эта проблема знакома всем, кто пытается стрелять точно из СВД на большие дистанции: винтовка собирает группу, но каждый день эта группа может оказаться в новом месте, средняя точка попадания — СТП — «гуляет» по мишени. Поэтому пришлось взяться за дело самому. Намучившись, снял всю фурнитуру со ствола своей СВД, и у меня остался голый ствол. Первую версию своей винтовки сделал в черновом варианте, используя сварку, куски стали и цевье от HK417. Весил этот франкенштейн килограммов шесть, но главное — он начал стрелять!


Наиболее ранняя весрия СВД Власенко, в которой еще можно угадать донора — СВДС со складывающимся прикладом. Роботизированный тепловизионный прицел Demon дает вам ночью многократное преимущество перед противником, такого прицела не имеющим. Правда, и стоит он как несколько снайперских винтовок.

Следующие три месяца я рисовал кит — набор деталей, заменяющих заводские и устраняющих описанные проблемы. Потом еще три месяца искал, кто возьмется его делать и, наконец, отфрезировал первую версию шасси. Изначально думал сделать по принципу шасси SAGE EBR для американской автоматической винтовки M14, стоявшей на вооружении армии США в 1950—1960 годах. Оно представляет собой большую «чашку», в которую кладется винтовка. Но для этого пришлось бы менять много дополнительных деталей: чеку крышки, флажок предохранителя — по существу, количество изменяемых деталей «тянули» на новую винтовку и точно перечеркивали возможность самостоятельной установки шасси. А это был один из принципиальных моментов, пользователь должен иметь возможность поставить шасси сам с помощью подручных инструментов без затрагивания основных частей.

История создания снайперской винтовки Драгунова (СВД)

Конкурс на создание штатной снайперской винтовки для нужд вооруженных сил СССР был объявлен главным ракетно-артиллерийским управлением в 1958 году. Победа досталась коллективу конструкторов под руководством Евгения Драгунова — обеспечивая хорошие показатели точности боя, его снайперская винтовка по комплекту деталей была во многом унифицирована с хорошо освоенным промышленностью автоматом Калашникова, была надежной и безотказной.

В 1963 году, под индексом 7,62-мм снайперская винтовка Драгунова (СВД), она была принята на вооружение советской армии. На этом месте, у читателя может возникнуть резонный вопрос — по какой причине, для такого вида специфического вида вооружения, как снайперская винтовка, определяющими критериями стали даже не дистанция эффективного боя, а возможность массового технологического изготовления?

Ответ на этот вопрос на первый взгляд парадоксален — дело в том, что СВД, снайперская винтовка Драгунова, в строгом смысле слова не является снайперской винтовкой. Точнее было бы назвать её винтовкой повышенной точности.

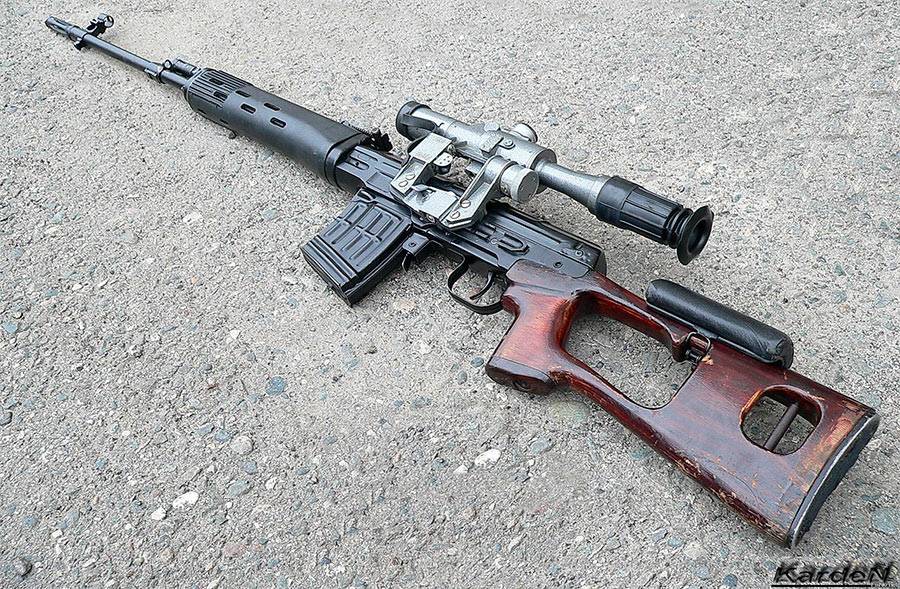

Снайперская винтовка Драгунова (СВД)

Сама тактическая роль применения СВД в советской армии предполагала действия в составе стрелкового подразделения с целью увеличения дальности его действия. На расстояниях до 500 метров и АК-74 обладает вполне приемлемой кучностью, а вот там, где штатные автоматы уже бессильны (но в то же время, противник всё ещё в пределах видимости), то есть на дистанциях в 600-800 метров, преимущество находится у того, кто обладает мощной и дальнобойной, но в то же время сравнительно простой для изучения и не требовательной к квалификации стрелка оружейной системой.
СВД с этой ролью справляется прекрасно, а вот когда от неё требуют условно «невозможного» — то есть использования в качестве полноценного снайперского оружия, тогда и возникают вопросы о недостаточной точности и прицельной дальности.

Надо сказать, что полноценную войсковую снайперскую винтовку советская армия так и не получила, да и в российской армии она (СВ-98) появилась относительно недавно.

Снайперская винтовка Драгунова укороченная, СВДУ

Легенда на смену легенде

Описывая СВД, сразу нужно сказать, что будущая легенда пришла на смену другой легенде – уже давно существовавшей винтовке Мосина в её снайперском варианте. Бои отгремевшей Великой Отечественной войны показали, что практика использования снайперских вариантов самозарядных винтовок – нашей СВТ или немецкой Walther G-43 – вполне оправдала себя. В руках опытных бойцов такие винтовки становятся настоящим смертельным оружием. 309 убитых нацистов из СВТ Людмилы Павличенко отлично иллюстрируют этот тезис.

Схема СВД

Тем не менее «самозарядки» времен войны не отвечали предъявляемым к ним требованиям, прежде всего – по простоте и надежности. Новые оружейные системы под промежуточный патрон 7,62х39 были менее дальнобойными, да и единственный неавтоматический карабин под этот патрон – СКС – не годился на роль снайперского. Экстракция гильзы вверх и недостаточно мощный патрон, а также быстрое вытеснение из войск более скорострельными собратьями – все это исключало карабин из списка. Поэтому меткие стрелки мотострелковых рот продолжали вооружаться винтовками Мосина. Конечно, так продолжаться не могло, большая война, которая могла произойти, требовала новых решений в области создания точного оружия.

Такое решение нашел потомственный русский оружейник Евгений Федорович Драгунов. В годы войны и сразу после ее окончания он работал на оружейном производстве и к концу 50-х был уже опытным инженером-конструктором. За его плечами было несколько разработок, включая удачную спортивную винтовку С-49.

Солдат с СВД в Афганистане

Военные уже давно чувствовали необходимость в новой точной винтовке, и в 1957 году был дан старт конкурсу на такое оружие. Драгунову и его группе ижевских оружейников достались очень серьезные конкуренты – сам знаменитый Симонов со своими климовцами и Константинов из Коврова. Все представленные три винтовки вышли в финал, и в жестких испытаниях будущая СВД одержала верх.

Принцип действия

Ствольная коробка СВДС крупным планом

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.

При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

Снайперская винтовка СВДМ

Снайперская винтовка СВДМ

Снайперская винтовка СВДМ является модернизацией знаменитой армейской снайперской винтовки Драгунова – СВД. Работы по модернизации велись специалистами АО “Концерн “Калашников””, производство винтовок налажено на собственных производственных мощностях.

Впервые, оружие представили в октябре 2015 года на Дне инноваций Минобороны РФ. Модернизация винтовки была направлена на улучшение ее тактико-технических и функциональных характеристик без потери надежности, безотказности и показателей “выживаемости” при эксплуатации в сложных боевых условиях.



 Снайперская винтовка СВДМ. Без оптического прицела, сошки сложены.

Снайперская винтовка СВДМ

Тактико-технические характеристики снайперской винтовки СВДМ

 Длина, мм
 – с откинутым прикладом 1155
 – с сложенным прикладом 875
 Длина ствола, мм 550
 Боеприпас 7,62×54 мм R , 7,62 СН / 7,62 СНБ
 Боепитание отъемный коробчато-рожковый магазин на 10 патронов
 Кучность, МОА 1 на 700 метров
 Прицельная дальность, м
 – с открытым прицелом 1200
 – с оптичесим прицелом 1300
 Масса, кг 5,3

Ствол утолщенный тяжелый разгруженный, исполнен методом ротационной ковки с хромированием изнутри. Шаг нарезов канала ствола составляет 320 мм. Утолщение стенок ствола способствуют его стабильности при ведении интенсивного огня и, как следствие, улучшению кучности.

Газоотводный механизм модернизирован. Конструкторы не отказались от открытого (механического) прицела, он присутствует в виде перекидного целика, а также мушки в кольце намушника, интегрированного в газовую камеру.

Снайперская винтовка СВДМ, выставочный образец. Ствольная накладка снята

Винтовка получила рельсовую направляющую Picatinny rail на откидной крышке усиленной ствольной коробки для крепления современных оптических и иных прицелов. Это вполне ожидаемый и логичный элемент модернизации. Винтовка комплектуется оптическим прицелом переменной кратности 1П88-1.

Крышка ствольной коробки снайперской винтовки СВДМ

Спусковой механизм переработан, теперь его можно регулировать по усилию спуска. Складывающиеся сошки крепятся на передние упорные кольца.

Приклад скелетного типа исполнен из полых стальных труб, складывается на шарнире вправо-вбок. Снабжен регулируемой по высоте подставкой под щеку стрелка, а также амортизирующей накладкой в затыльной части.



Снайперская винтовка СВДМ

Получилось!

Процесс увлек — сейчас пойдет в производство уже восьмая версия нашего шасси. Постоянно находим, что можно еще улучшить. Например, выяснилось, что у большинства СВД ствол смотрит влево-вниз. И если мы делаем верхнюю планку соосно коробке, то в некоторых «экстремальных» случаях начинает не хватать поправок на прицеле для дальней стрельбы и требуются специализированные кронштейны для крепления прицела. Поэтому в новой версии вся планка у нас выфрезерована со скосом на необходимые 20 угловых минут. Этот косяк нам показали, кстати, ребята, несущие службу в специальных частях, которые сейчас гоняют предоставленные им образцы «и в хвост, и в гриву».

Высота планки Пикатинни сделана такой, что стрелок может использовать стандартные AR-кронштейны (сделанные для винтовки AR-15) под прицел или коллиматор и ему не надо ничего подгонять — все будет подходить по высоте. Для комплекта шасси мы сделали переходник, который поднимает ось приклада, выравнивая его с осью канала ствола, чтобы отдача не крутила винтовку вверх и вбок. Плюс разработали и выпустили газовую камеру с возможностью регулировки объема газа, идущего на перезарядку. Многим гражданским стрелками эта функция оказалась необходима.

Поначалу думал, что сделаю десять китов для себя и своих друзей, Но за партию меньше чем в 50 комплектов ни одно производство не бралось. Пришлось делать 50 комплектов. С учетом затрат на разработку, патентование, установочные детали, ошибки и недобросовестность поставщиков эта партия вышла «золотой». Часть отдали военным на тесты, часть — своим стрелкам, но, к счастью, вся партия разошлась за пару месяцев. Вторую партию разобрали друзья друзей. Часть комплектов ушло на призы стрелкам на соревнованиях. Сейчас делаем уже четвертую партию специально для военных.

Лучшим комплиментом для нас стало то, что СВД в нашем шасси сравнивают с Heckler & Koch HK417. Экономические расчеты тоже в нашу пользу. «Немца» сейчас дешевле 360 000 рублей в России не купишь. Гражданская версия СВД (карабин «Тигр») стоит от 40 000 рублей, наш кит — 60 000. Итог: 100 000 рублей. Можно поставить кит в мастерской — три часа работы и 10 000 рублей. Патроны же дешевле в семь-десять раз (!).


Одну из последних версий СВД Власенко можно опознать по переходнику, который поднимает ось приклада, выравнивая его с осью канала ствола. По магазину знатоки также могут догадаться, что данная модель создана под натовский патрон .308 (7,62 х 51), выпуск которого с успехом освоили наши патронные заводы.

Теперь о стрельбе. Heckler & Koch HK417 дает 1,5 угловой минуты (показатель точности оружия) по десяти выстрелам армейскими матчевыми боеприпасами, но весит при этом под 5 кг с 20-дюймовым стволом. Наша же с 24-дюймовым стволом весит 4,2 кг. При этом она укладывает 10 снайперских патронов 7Н14 в 1,2−1,5 угловой минуты. Валовым же боеприпасом — в 1,5−2 угловых минуты. И позволяет без демонтажа основного прицела использовать весь спектр ночных и тепловизионных насадок, дальномеров и прочих аксессуаров, без которых немыслим современный полуавтоматический комплекс для дальней стрельбы. Так что списывать на пенсию легендарную СВД пока рано — надеюсь, она еще неплохо постреляет.

Точный стрелок

Снайперская винтовка Драгунова создавалась не для снайперов в современном смысле этого слова, а для самых метких, точных стрелков в обычном воинском подразделении.

Главная задача современных снайперов, работающих, как правило, парами или группами, — поражение важных целей с минимальным расходом боеприпасов на максимальной дальности. Используют они в основном винтовки с поворотно-скользящим затвором с ручным перезаряжанием, очень мощные патроны, дорогие прицельные комплексы, дальномеры и метеостанции. Меткие же стрелки работают с ходу, в боевых порядках, на расстояниях до 600 метров, и главные требования к их оружию — точность и высокая плотность огня. Именно под эти характеристики и создавалась СВД. Как можно адаптировать СВД под новые реалии, увеличить точность, видно на примере винтовки Власенко. А компания IWT («Инновационные оружейные технологии») предлагает прицельные приспособления, которые в современном бою не менее важны, чем само оружие и боеприпасы. А для метких стрелков их значение вообще трудно переоценить, так как по навыкам высокоточной стрельбы они сильно уступают снайперам-профессионалам.

Vampire ST — легкий и компактный встраиваемый баллистический калькулятор. Он легко интегрируется с тактическим оптическим прицелом (на фотографии с одним из лучших отечественных прицелов Dedal DH 3−12 x 50), сопрягается с механизмом ввода вертикальных поправок и обеспечивает мгновенный автоматический расчет вертикальных и горизонтальных поправок. На встроенном OLED-дисплее отображается вычисленное значение поправок, дистанция до цели, а также дистанция точного выстрела для текущего положения барабана вертикальных поправок. У стрелка есть два варианта действия: если позволяет время, ввести нужные поправки или же мгновенно сделать нужный вынос, руководствуясь картинкой на дисплее. Vampire ST опционально комплектуется лазерным дальномером IWT, который связывается с баллистическим модулем по кабелю или радиоканалу. В итоге стрелку нужно только навестись на цель, нажать кнопку дальномера, ввести поправки или вынести на нужные значения перекрестье прицела и нажать на спусковой крючок.

Demon — младший брат автоматизированного тепловизионного прицельного комплекса Sheitan, о котором мы уже не раз рассказывали на страницах нашего журнала. И если Sheitan предназначен для высококлассных снайперов (да и не все они могут позволить себе это техническое чудо), то Demon — идеальное решение для наших точных стрелков. В небольшом комплексе уместились тепловизионный прицел, высокоселективный лазерный дальномер, прибор фото- и видеофиксации, баллистический калькулятор, навигационный комплекс и (опционально) метеостанция. Перечень всего, на что способен Demon, занимает целую страницу, но на практике это выглядит так: наводишь перекрестье на цель, нажимаешь на спусковой крючок, и пуля попадает точно в то место, где было перекрестье. Расчет внешней баллистики, дальности до цели, угла места цели, влияния погодных условий, ветра и даже деривации и эффекта Кориолиса — все это мгновенно делает сам Demon. Похоже на фантастику, но мы стреляли — это реальность. Но почему тогда это не прибор настоящего снайпера? Дело в том, что Demon детектирует цель на расстоянии 1500 м, а вот надежно идентифицировать ее может только на 180 м. Именно на таких расстояниях в полной темноте и работают точные стрелки.
