ТТХ
- STG 44 относится к автоматическому оружию.
- Вес – 5,2 кг.
- Размер всей винтовки составляет 94 см, ствола – 419 мм.
- Стреляет оружие боеприпасом 7,92х33 мм. Калибр 7,92 мм.
- Весит снаряд – 8,1 г.
- Выпущенная пуля обладает скоростью 685 м/с.
- Автоматика использует принцип отвода пороховых газов.
- Ствольный канал запирается путем перекоса затвора.
- Показатель дальности прицельной стрельбы – 600 м.
- Боепитание секторное магазинное.
- В течение одной минуты можно произвести до 500-600 выстрелов.
- Страна-производитель – Третий рейх.
- Винтовка создана конструктором Хуго Шмайссером.
- На вооружение винтовка поступила в 1942 году.
- Общее количество выпущенных стрелковых единиц составляет 466 тыс.
Достоинства и недостатки
Основным недостатком конструкции была масса, с боекомплектом вес достигал 5,2 кг. Жаловались бойцы на неудобные прицельные приспособления и отсутствие пламегасителя. Из-за последнего аспекта, особенно в темное время суток, вырывающаяся при стрельбе вспышка мгновенно обнаруживала позиции.
Боевое применение StG 44
В остальном это было отличное, надежное и неприхотливое оружие. При необходимости в поле можно было легко почистить оружие с помощью штатного комплекта инструмента для обслуживания. Для этой цели поставлялись:
- инструменты для откручивания газовой камеры;
- снятия ограждения спускового рычага;
- пенал с ершиком.
Помимо этого, в комплекте шли запасные части из числа наиболее уязвимых, как экстрактор и его пружины.
В послевоенные годы требования к системе ужесточились, потому переоценка характеристик автомата позволило выявить больше недостатков. Например, ненадежной сочли ствольную коробку, которая выпускалось штамповкой и обладала низкими показателями прочности. Было отмечено, что изначальная конструкция была в значительной степени упрощена, что связано с тяжелой ситуацией на фронтах и необходимостью экономить на всем.
StG 44 с прибором ночного видения
Ведение стрельбы длинными очередями адекватно из этой системы было невозможным, так как добиться эффективного поражения целей не удавалось. Специалисты пришли к выводу, что данный режим ведения боя для МР 44 вообще не нужен, в виду бесполезности.
Отмечается, что все негативные стороны связаны с военной доктриной того времени. Попросту еще не были сформированы оптимальные требования к новому классу вооружения, потому зачастую инженерам приходилось сочетать противоречивые конструктивные решения.
Отсутствие цевья так же негативно сказывалось на удобстве обращения.
Автор статьи:
Лыжин Сергей
Использование пистолетов
В СССР пистолеты разрабатывались практически с нуля. В 1931 году началась история русского пистолета Токарев ТТ. Ему приписывали надежность, легкость, компактность, простую конструкцию, легкое обслуживание и неприхотливость в целом. Сам ТТ был очень мощным, однако имел множество недоработок — ужасная эргономика, плохое крепление магазина, случаи самострела. Из-за этого оружие подверглось некоторым доработкам.
В массовое производство пистолет отправили в 1933 году, изменив детали ствола, ударно-спускового механизма и рамки. Дистанция поражения после доработок составила 50 метров, максимальная дальность полета пули — 800−1000 м. За весь период с принятия на вооружение и до конца производства в середине 50-х г. было выпущено больше 1,7 млн штук.
Люгер 9-мм, который стоял на вооружении Германии, был переделан из пистолета Борхардта еще в 1900 году. По докладам некоторых современных историков, это был один из лучших пистолетов на момент 2 мировой войны — высокоточный, эргономичный и надежный. Однако он имел существенный недостаток — слишком быстро засорялся из-за невозможности закрыть запирающие рычаги. Из-за этого возникали проблемы при последующей стрельбе.
Устройство и компоновка
Это автоматическое оружие, использующее газовый двигатель, рабочий ход поршня длинный.
Ствольная коробка штампованная, выпускалась из стального листа. Аналогичным методом выпускались корпуса УСМ, который фиксировался на ствольной коробке при помощи шарнира, вместе с рукояткой.
Ручка пистолетной формы.
При разборке оружия описанный узел откидывается вниз и вперед.
Деревянный приклад с пружиной отсоединялся после отжимания поперечного штифта, который собирался на пружине.
Питание
Боезапас подается из двухрядного секторного магазина, который рассчитан на 30 патронов. Недостатком питания были слабые пружины, которые не обеспечивали надлежащей подачи боеприпасов при полной загрузке. Оптимальной считалось 25 патронов.

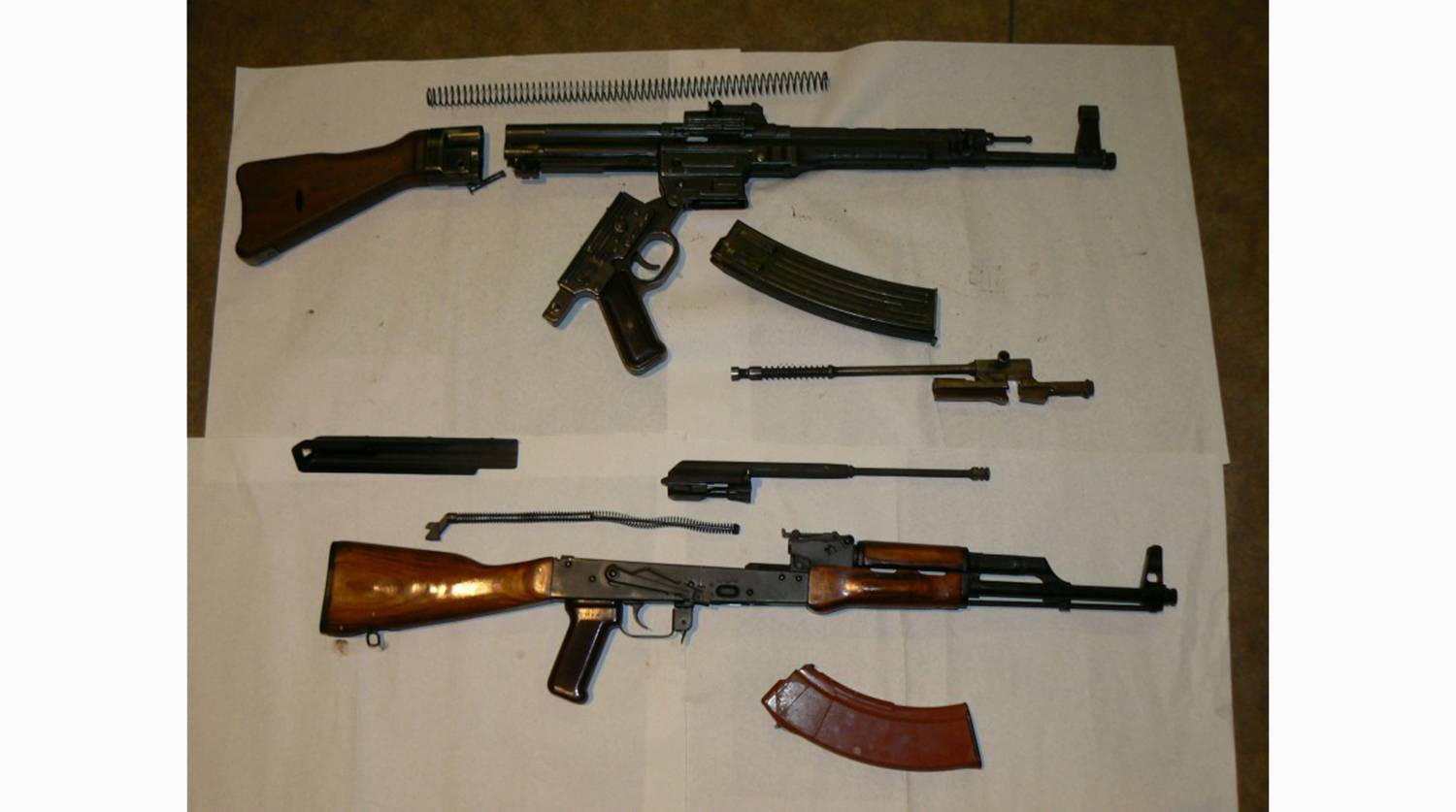

Сравнение StG 44 и АК — неполная разборка
Чтобы решить эту проблему разрабатывались магазины на 25 зарядов, но выпускались они в ограниченном количестве. Позже просто появился стопор, который ограничил вместимость до оптимального значения.
Для подключения магазина нужно было нажать кнопочный фиксатор.
Автоматика
Автоматика штурмовой винтовки построена на газоотводной схеме, при которой газы уходят через отверстие в стенке ствола. За счет перекашивания затвора по вертикальной оси происходит запирание канала ствола. Механизм этого процесса работает за счет взаимодействия наклонных выступов на раме и затворе. Газовая камора нерегулируемая, ее заглушка снимается только при обслуживании. Газовый поршень и шток соединены с затворным стеблем.
УСМ
УСМ курковый, позволяет вести бой одиночными выстрелами и автоматически. На спусковой коробке размещен переводчик режимов, снаружи выглядит, как кнопка с рифлением, передвигающаяся в одной плоскости. Автоматическая стрельба обозначается — D, одиночные — Е.
Ниже переводчика находится флажковый предохранитель, в положении F он блокирует спусковой крючок.
Ствол
Длина ствола автомата 419 мм, что достаточно с учетом эффективной дистанции ведения боя — более 800 метров.
Изначально автомат должен был стрелять винтовочными гранатами, для этого на конце ствола нарезалась резьба. Она позволяла накрутить пламегаситель, гранатомет. Однако, от последних быстро отказались, так как это средство оказалось бесперспективным. Для защиты резьбы использовалась специальная гайка.
StG 44 приспособление для ведения боя из укрытия
Разрабатывалось так же множество приспособлений для стрельбы из укрытий, а так же охвата мертвых зон бронетехники. Не всегда танки и самоходки могли действовать под прикрытием пехоты, в этом случае солдаты союзников легко уничтожали машины, подбираясь к ним вплотную. Чтобы через существующие бойницы охватить все непростреливаемые сектора, были сконструированы изогнутые стволы.
Использовались следующие варианты:
- угол 30 градусов;
- 45;
- 90.
Именно последние использовались на бронетехнике, но их отличал минимальный ресурс — около 2000 выстрелов, после чего точность заметно падала.
Специальное оружие
Помимо основного стрелкового оружия, воюющие стороны использовали всевозможные гранаты, пулеметы, противотанковые ружья и другие средства для борьбы с врагом. В частности, широко применялись:
- гранаты — Ф-1 и Stielhandgranate;
- пулеметы — MG-42, ДП-27 и «Максим» ;
- противотанковые ружья — ПТРС, ПТРД и PzB-38;
- «Коктейли Молотова» .
Stielhandgranate — ручная противопехотная граната, символ Вермахта, была излюбленным трофеем как союзников, так и советских солдат, так как весьма безопасна и удобна. На момент войны это была единственная взрывчатка, полностью защищенная от самодетонации. Однако и она имела недостатки, к примеру, частое протекание, что приводило к невозможности ее использования.
Советская ручная оборонительная противопехотная граната Ф-1 находится на вооружении уже около 70 лет. И ее будут использовать еще долго, так как она имеет широкий ряд достоинств — большая мощность взрыва, надежность и простота, дешевизна производства. К отрицательным сторонам отнесены слабый осколочный эффект, дистанционный запал и слишком большой вес.
Вопреки расхожему мнению, «Коктейль Молотова» был изобретен не советскими солдатами. Впервые подобную бутылку, наполненную зажигательной смесью, применили во время Кубинской войны за независимость. А в Красной Армии ее использовала 100-й стрелковая дивизия РККА в 1941 году во время обороны Минска.
Пулеметы, советские и немецкие: знаменитый MG-42, надежный ДП-27 и старый «Максим» были незаменимы при поддержке пехоты и выполнении самых разных боевых задач. Они были тяжелыми, но этот недостаток с лихвой окупался скорострельностью и относительной простотой.
Каждое оружие внесло свой вклад в способ ведения войны. И как бы ни был плох сам факт конфликта, он дал огромный толчок к улучшению технологий производства разнообразнейшего вооружения. Переход от старых однозарядных винтовок к автоматическим карабинам, которые используются и по сей день, является важнейшей вехой в истории создания оружия.
Что было доработано в MKb.42?
- УСМ заменили курковой системой Вальтера. По убеждению специалистов, такая замена благотворно скажется на кучности боя при одиночной стрельбе.
- Изменения коснулись конструкции шептала.
- Винтовку оснастили флажковым предохранителем.
- Укоротили трубку газовой камеры и оснастили ее 7-мм отверстиями, предназначенными для выхода остатков пороховых газов. Благодаря этому сложные погодные условия перестали быть преградой для использования винтовки.
- Из возвратно-боевой пружины была изъята направляющая втулка.
- Был упразднен прилив для монтажа штыка.
- Упрощена конструкция приклада.
О немецкой винтовке и советском «калаше»
Как утверждают военные специалисты, немецкая штурмовая винтовка STG 44 и АК очень похожи. В 1945 году американцами был занят город Зюль. Именно в этом городе располагалась фирма Х. Шмайссера. Убедившись, что коммерсант не является нацистом, американцы не стали его задерживать, а к STG 44 не проявили совершенно никакого интереса. Солдаты США были убеждены, что их автоматические карабины М1 лучше немецких винтовок.
В Советском Союзе работы по созданию промежуточного патрона велись с 1943 года. Толчком к этому стало появление у советских конструкторов трофейных стрелковых моделей. В 1945 году с предприятий Шмайссера в СССР вывезли всю техническую документацию по штурмовой винтовке.
В 1946 году 62-летний Хуго Шмайссер вместе со своей семьей отправился в Советский Союз, а именно в Ижевск. В этом городе советскими конструкторами велись работы по созданию нового автомата. Немецкий оружейник на предприятие был приглашен в качестве эксперта. Советскими конструкторами была использована техническая документация по немецкой штурмовой винтовке Шмайссера. Именно по этой причине в среде специалистов и любителей автоматического стрелкового оружия до сих пор не утихают споры о происхождении советского «калаша». Некоторые утверждают, что АК является удачной копией STG 44.
История создания
Новый автомат потребовался Вермахту в 30-х годах прошлого века, тогда был разработан патрон калибра 7,92Х33 мм, который был приспособлен для ведения огня на дистанции до километра. Для получения представления о характеристиках нового вида оружия начались исследования в 1935-37 годах. Управление вооружений Вермахта получила представления о новом средстве ведения боя, которой значительно отличалось от существовавших представлений. Так появилась концепция легкого автоматического оружия, способного встать на замену винтовкам и ручным пулеметам.
StG 44
Два контракта на разработку прототипов были представлены проектным группам магдебургской фирмы Polte, которая создала переходный патрон:
- Хенеля;
- Вальтера.
Прототип именовался Maschinenkarabiner 1942 или MKb 42.
Были проведены стрельбы на полигоне в Куммерсдорфе, где хорошую оценку получила система Вальтера, но внесение доработок продолжалось весь 1941 год. В апреле следующего года Гитлеру были представлены две системы, начались всесторонние испытания в различных подразделениях. Стрельбы показали, что вскоре все недостатки будут устранены и можно будет начать поставки на вооружение.
Производство предполагало наращивать вплоть до 15 тысяч в месяц к весне 1943 и поддерживать на таком уровне. Однако, комиссия внесла новые правки в требования, что немного отсрочило дату запуска. Потребовалось установить прилив для штыка и крепления под ружейный гранатомет.
StG 44 в разборе
Осенью 42-го появилась модель MKb42(H) aufschießend, в ней был изменен затвор, приклад и прицельные приспособления. Далее последовало сравнительное испытание MKb42(H) и MKb42(W) с Kar.98k.
По итогам проверок выяснилось, что хенелевская конструкция отличается большей массой и громоздкостью, но максимально проста и неприхотлива. Отмечена была простота сборки/разборки и длинная линия прицеливания.
Выпуск стартовал плохо, длительное время не удавалось выйти на планируемые мощности. Спасла штурмгевер Хенеля только поддержка со стороны Министерства вооружений.
Прошел ряд фронтовых испытаний, в которых так же сравнивались две системы. На практике хенелевский автомат показал себя, как боле надежный и простой, но хуже сбалансированный. Конструкции Шмайссера вновь было отдано предпочтение, но требовалось внесение доработок.
Комиссия потребовала проработать следующие пункты:
- ударно-спусковой механизм предполагалось взять от вальтеровского автомата, так как он показал лучшую кучность при ведении огня одиночными;
- доработать геометрию шептала;
- установить флажковый предохранитель;
- сократить длину трубки газовой камеры;
- вместо окна для выхода остаточных газов высверлить отверстия диаметром 7 мм, что позволило бы повысить надежность в полевых условиях;
- доработать затвор и раму с газовым поршнем;
- направляющую втулку боевой пружины убрать;
- убрать прилив для штыка, который оказался не нужен благодаря созданию нового метода крепления гранатомета;
- упростить приклад.
Стоит отметить, что за госсзаказ с Хеннелем боролся не только Вальтер. Например, была попытка проведения сравнительных испытаний с FG42, однако, они были сорваны из-за производственных проблем. К концу 1943 появились первые прототипы штурмовой винтовки g 44 штурмгевер (Gewehr 43) — полуавтоматической винтовки.
Комплект снаряжения немецкого спецназа
В 1943-м несколько раз менялось наименование нового оружия, вносились изменения в конструкцию. В итоге, приоритетным направлением стала хенелевская компоновка, которой и занимались до последней модернизации осенью 43-го. Тогда было решено изменить конструкцию, чтобы устанавливать гранатомет. После изменения не вносились до самого окончания Второй мировой.
На вооружение автомат принимается в 1943, в войска его начали поставлять под маркой МР 43.
Некоторые модернизации, повысившие надежность и простоту обращения с немецким автоматом Второй мировой войны, внесли в конце 43-го после финальной дискуссии между разработчиками и руководством Управления вооружений.
Об истории немецкой штурмовой винтовки STG 44
Разработки промежуточных патронов, осуществляемые в 1935 году магдебургской оружейной компанией Polte, положили начало созданию германской винтовки. Калибр боеприпасов 7,92 мм давал возможность производить эффективную стрельбу на дистанциях не более тысячи метров. Данный показатель соответствовал требованиям, предъявляемым к патронам от Управления вооружений вермахта. Ситуация изменилась в 1937 году. Теперь после многочисленных исследований, проведенных немецкими оружейниками, руководство Управления пришло к выводу, что нужен более эффективный патрон. Поскольку конструктивно имеющееся оружие оказалось неприспособленным под тактико-технические возможности нового боеприпаса, в 1938 году была сформулирована концепция, согласно которой основной упор делался на легкие автоматические стрелковые модели, которые бы стали достойной заменой пистолетам-пулеметам, магазинным винтовкам и ручным пулеметам.
Боевое применение
Первым применением МР 43 стали полномасштабные войсковые испытания пятой танковой дивизией «Викинг» (Восточный фронт). Оказалось, что оружие значительно повысило огневую мощь солдат, вплоть до того, что сократилась потребность в мобильных пулеметах.
Трофейный StG 44
Автоматы поставлялись для вооружения лучших частей фашистов, как Ваффен-СС. В послевоенные годы оружие использовала казарменная полиция ГДР и югославские десантники.
Выпуском занимались чехословацкие и аргентинские заводы.
В 2012 году появлялись сведения об использовании оружия подразделениями сирийской оппозиции. До этого ими пользовались регулярные войска государства.
Описание[править]
УСМ — куркового типа. Спусковой механизм позволяет вести одиночный и автоматический огонь. Переводчик огня расположен в спусковой коробке, а концы его выходят наружу с левой и правой сторон. Для ведения автоматического огня переводчик нужно переместить вправо на букву «D», а для одиночного огня — влево на букву «Е». Автомат снабжена предохранителем от случайных выстрелов. Этот предохранитель флажкового типа находится ниже переводчика огня и в положении у буквы «F» блокирует спусковой рычаг.
Питание автомата патронами осуществляется из отъёмного секторного двухрядного магазина емкостью 30 патронов. Шомпол располагался необычно — внутри газопоршневого механизма.
Секторный прицел винтовки позволяет вести прицельный огонь на дальности до 800 м. Деления прицела нанесены на прицельной планке. Каждое деление прицела соответствует изменению дальности на 50 м. Прорезь и мушка треугольной формы. На винтовке могли быть установлены также оптический и инфракрасный прицелы. При стрельбе очередями по мишени диаметром 11,5 см на дистанции 100 м более половины попаданий укладывались в круг диаметром 5,4 см. Благодаря использованию менее мощных патронов сила отдачи при выстреле была вдвое ниже, чем у винтовки Mauser 98. Одним из главных недостатков StG-44 была его относительно большая масса — 10,3 кг для автомата с боекомплектом, что на килограмм больше массы Mauser 98 с патронами и штыком. Также нелестных отзывов заслужил неудобный прицел и демаскирующее стрелка пламя, вырывающееся из ствола при стрельбе.
Для метания ружейных гранат необходимо использовать специальные патроны с 1,5 г (для осколочных) или 1,9 г (для бронебойно-кумулятивных гранат) пороховым зарядом.
С автоматом можно было использовать специальные кривоствольные устройства Krummlauf Vorsatz J (пехотное с углом искривления 30 градусов) или Vorsatz Pz (танковое с углом искривления 90 градусов) для стрельбы из-за окопа и танка соответственно, рассчитанные на 250 выстрелов. Был создан вариант автомата для снайперов с фрезерованным креплением для оптических прицелов ZF-4 кратности 4Х или ночных инфракрасных прицелов ZG.1229 «Вампир».
О кривоствольных устройствах
Штурмовые винтовки были приспособлены для стрельбы из окопов и из-за танков. Такое ведение огня стало возможным благодаря наличию специальных кривоствольных насадок. Ресурс таких приспособлений не превышал 250 выстрелов. Изначально планировалось использовать винтовочный боеприпас 7,92х57 мм. Но в ходе тестирования оказалось, что мощность таких патронов слишком большая для кривоствольных насадок, которые выходили из строя уже после ста выстрелов. Оружейниками было принято решение использовать патроны 7,92х33 мм.
1944-й стал годом появления первого кривоствольного устройства для штурмовой винтовки. Насадка была представлена в виде искривленного в 90 градусов нарезного ствола. Для изделия были предусмотрены специальные отверстия, через которые выходили пороховые газы. Ресурс насадки, по сравнению с первыми образцами, конструкторам удалось увеличить до 2 тыс. выстрелов. Был предусмотрен угол скоса в 90 градусов. Однако немецких пехотинцев данный показатель искривленности не устраивал. Конструкторам пришлось изменить угол до 45 градусов. Однако после проведенных испытаний оказалось, что такой угол скоса влечет за собой быстрое изнашивание насадок. В результате показатель искривления пришлось снизить до 30 градусов. При помощи этих приспособлений германские солдаты могли также производить стрельбу гранатами. Специально для этой цели отверстия в насадках зачехлялись, так как для вылета гранаты требовалось большое количество газов. Дальность стрельбы из винтовочного гранатомета составляла 250 м.
В 1945 году была изготовлена кривоствольная насадка Deckungszielgerat45. При помощи данного устройства у немецкого солдата появилась возможность стрелять гранатами из полноценного укрытия. Приспособление представляло собой раму, к которой при помощи специальных защелок крепилась винтовка. Нижняя часть рамы оснащалась дополнительным металлическим прикладом и деревянной рукоятью пистолетного типа. Своим пусковым механизмом она была соединена с УСМ винтовки. Прицеливание осуществлялось при помощи двух зеркал, установленных под углом 45 градусов.
Применение винтовок
Винтовки широко использовались всеми сторонами конфликта как самое массовое оружие пехотных соединений. Подробное описание можно дать знаменитой «трехлинейке», английской Lee Enfield, или немецкой Маузер 98 k. В основном советская и германская стороны использовали такие винтовки:
- Мосина ;
- Mauser 98k;
- автоматическую Симонова ;
- самозарядную Токарева ;
- G-41 .
Снайперская модификация отличалась наличием оптического прицела, отогнутым вниз рычагом затвора и лучшей обработкой нареза ствола. Как следствие — улучшенная дальнобойность и кучность стрельбы, при учете изначально отличных характеристик это оружие становилось грозной силой в руках опытного снайпера.
Со стороны Вермахта основной винтовкой выступала модификация «Маузера» 98 — 98k. Немецкий вариант отличался меньшим, чем у той же «Мосинки» весом, был короче, компактнее, скорострельнее и имел более надежный затвор. В свою очередь, 98 k уступала дальностью стрельбы и имела меньшую останавливающую способность.
Среди оружия времен 2 мировой войны особое внимание следует уделить первым в мире самозарядным винтовкам: с советской стороны — АВС-36, с немецкой — G-41. Обе имели свои существенные недостатки: кучность стрельбы, сложность в производстве и обслуживании, вес и невысокая надежность
Однако эти винтовки вместе с американской M1 Garand были одними из первых в мире автоматических самозарядных моделей.
