Штурмовая винтовка ST Kinetics SAR-21

Устройство

SAR-21 представляет собой автомат под патрон 5,56×45 мм НАТО, построенный по схеме буллпап. Автоматика построена на основе газоотводного двигателя (расположенного над стволом) с длинным ходом газового поршня. Запирание ствола осуществляется поворотным затвором на 7 боевых упоров. Переводчик режимов огня, кнопочного типа, расположен позади приемника магазина у плечевого упора. Кнопка трехпозиционная: блокировка УСМ, одиночный огонь и автоматический. Рукоятка заряжания на базовом образце расположена на верхней стороне оружия, под рукояткой для переноски, и неподвижна при стрельбе, а на вариантах SAR-21 P и SAR-21 RIS перенесена на левую сторону оружия, в верхнюю часть цевья (верхняя же поверхность корпуса оружия занята направляющей для прицелов типа Picatinny rail). Пистолетная рукоятка выполнена зацело со ствольной коробкой и спусковой скобой. Спусковая скоба выполнена во всю длину пистолетной рукояти, подобно скобе винтовок серии TAVOR.

В базовой конфигурации предусмотрен лазерный целеуказатель (ЛЦУ) видимого или инфракрасного диапазона, который вмонтирован под стволом у его дульного среза. Кнопка включения целеуказателя расположена на цевье, с левой стороны оружия. Питание осуществляется обычной батареей размера «АА».

При изготовлении оружия и магазинов к нему используется ударопрочный пластик (магазины сделаны прозрачными, чтобы контролировать расход боеприпасов подобно G36). Элементы корпуса оружия соединяются между собой поперечными штифтами, так что разборка оружия не требует специального инструмента.

Особенность автомата — оптимизация конструкции только для использования правшами: принципиальное отсутствие возможности выброса стреляных гильз влево, а также наличие металлической пластины, которая должна защитить лицо стрелка при непроизвольном взрыве патрона. Пластина укрепляет ствольную коробку с левой стороны, у плечевого упора.

Варианты

SAR 21 Light Machine Gun (LMG)
Номера с открытым затвором, она имеет тяжелые 513 мм (20,2 дюйма) ствол с интегральной складной сошкой и цевьем.
SAR 21 Снайпер
То же, что основной SAR 21, но имеет 3.0x оптический прицел вместо стандартного 1.5x прицела. Прицел картина состоит из светящейся черной краски, что позволяет легче целевую помолвку в ночное время без использования ЛАДА.

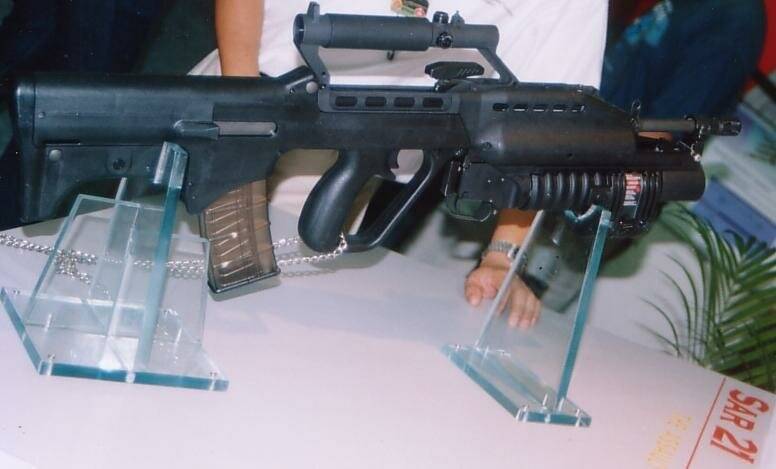

SAR, 21 Гранатомет (GL)
Прикрепленный с СНГ 40 GL или М203 гранатомета . Несколько суба-варианта / прототипы включают различные модули таргетинга (или установлен на р-рельсах) для целевого гранатомета приобретения. Известные достопримечательности были использованы , включают направленный квадрант, различные оптические прицелы и лазерные системы управления огня .
SAR, 21 С-рельс
Имеет рельсы Picatinny вместо его интегрального оптического прицела. Зарядка ручка перемещается в левую сторону оружия (Сменная с правой стороны).
SAR 21 Модульная система крепления (MMS)
Имеет интегральный оптический прицел и ЛАД удален, чтобы позволить широкий выбор дополнения тактических аксессуаров, таким как вертикальные штурмовых ручки, тактические фонари и прицелы. Зарядка ручка перемещается в левую сторону оружия. Подобно Р-рельсового модели с исключением более коротким стволом. Варианты состоят из стандартных и карабин на основе баррелей.
SAR 21 Легкий карабин
Легкий SAR 21 вариант был обнаружен во время выставки Asian обороны , проведенной совместно с 2006 Asian Aerospace . Вариант имеет ультра-короткий ствол и более короткие цевья. Пикатинни используется также.
модуль RCF
Розжига модуль Round Corner (RCF) , сходный по концепции израильской CornerShot , может быть присоединен к любому из перечисленных выше SAR 21 вариантов для проведения операций в городской среде.
SAR 21A
Прототип был представлен на Singapore Air Show 2010, этот обновленный вариант имеет крепкий селектор большого пальца для симметричного управления, незаряженный вес 3,2 кг (7 фунтов 0,9 унции), полный встроенных Пикатиння по его длине и более высокой скоростью обжига при 900 оборотов в минуту. В производстве с 2012 года.

История и развитие

С середины 80-х годов, СРК был выдающийся требование , чтобы придумать с заменой их M16S1 как большинство из них были в эксплуатации с 1973 года, отчасти из – за ограничений , что Сингапур не может экспортировать в M16S1 или сделать новые штурмовые винтовки , основанные на Это. В 1994 годе предложение SAF был представлено MINDEF вариантов либо закупать новое оружие (мысль была дана , чтобы купить M16A2 ) или разработать свою собственную местную винтовку. С 19 ноября 2002 года, патент был подан в США по патентам и товарным знакам по Tuck Wah Чи и Феликса Tsai с патент № 6,481,144 В1.

должностные лица MINDEF, после консультаций с SAF, решил не покупать оружие с полки, поскольку это потребовало бы солдат, чтобы приспособиться к новому оружию, выбирая вместо того, чтобы разработать оружие, разработаны и изготовлены специально для простоты использования призывника солдат SAF , которые в основном более легким телосложением. В сочетании с ростом расходов на содержание M16S1s в оружейной SAF-х годах, это сделало его еще более оправданным разработать оружие низких эксплуатационных расходов.

вопросы дизайна

Ранние пользователи оружия в Сингапуре Вооруженных Силах испытали много проблем из – за их незнания буллпапа дизайна. Их критика ( как правило , по сравнению с M16S1 винтовками они уже обученными с) включает в себя:

  • неуклюжее положение журнала хорошо, и трудность в изменении журналов, требующее несколько изменений вручную из-за свою форму буллпапа
  • неудобное положение селектора огня (расположенный на торце, с действием), в отличие от селектора большого пальца на M16S1
  • вялая курка по сравнению с хрустящим триггером M16S1
  • вес оружия
  • увеличение морда взрыв, из-за морды будучи ближе к ушам пользователя
  • говорят инструктора, что это «правая рука только» оружие и левая рука солдаты, имеющие (и до сих пор учит) огонь правой руки
  • прицельные, что чип от легко, когда оружие падает
  • Отсутствие внутреннего освещения сферы (перекрестие в объеме практически невидимы в темноте)

Некоторые из этих критических замечаний были рассмотрены с конструктивными изменениями в более поздние модели производства. Также были введены новые процедуры обращения с оружием.

  • Изменяя выпуск журнала был решен с подготовкой солдатами, чтобы всегда держать пистолетную рукоятку с их рукой мастера. Зарядка оружия и перевалки журналов должны быть сделана не-мастер рукой.
  • Вялый курок был улучшен за счетом использования жесткой скользящей пластины вместо гибкого стержня.
  • В Steyr AUG стиля прицельные были заменены на коренастые, выносливые из них.

Кевлар покрытие на левой стороне приклада оружия (где лицо правой рукой пользователя, как правило, быть) эффективно защищает пользователя от любой внутренней камеры взрыва, направляя результирующую силу вправо. Тем не менее, что результирующая сила будет также серьезно ранить кого-либо достаточно неудачны быть на правой стороне оружия. В случае пользователь стрельбы из левого плеча, это может привести к серьезным травмам лица. В результате, все левые солдаты SAF учат стрелять из своего правого плеча в качестве меры безопасности. SAR 21 был разработан с небольшой встроенной латунной дефлектор для выброса стреляных гильз вперед, тем самым уменьшая шансы израсходованных оболочек поражающих лицо пользователя левой рукой в. Это означает, что винтовка не полностью симметричная, но может, в крайнем случае, может быть уволен с левого плеча.

Однако, ST Kinetics принял эту критику во внимание и улучшили дизайн SAR-21 с предстоящим SAR 21А. Прототип был представлен в Сингапуре авиасалоне 2010 года и производство началось в 2012 году.

дизайн

Сингапурские солдаты дают обзор винтовки SAR-21 в группу армии США солдат в Многонациональной базе Tarin Ковте .

SAR , 21 изготовлен из прочного, высокого ударного полимера, большая частью производства осуществляются с использованием ЧПУ машины с ультразвуковой сваркой для стальных армированного приемника половин и стволом пистолета будучи холодной ковкой . Он использует модифицированный Stoner операционную систему, имея более высокую надежность и низкую отдачу. Полупрозрачный журнал позволяет точную оценку текущей нагрузки с патронами.

SAR 21 является также первым производством штурмовой винтовки в своем классе , чтобы включить встроенные ( с питанием от одного «AA-размера» батареи ) в качестве стандарта. Она имеет переключатель 5 положении , которое может излучать видимый луч на высокой или низкой мощности. Она также может быть установлена в положении «устойчивые на» или «мгновенном на» , который срабатывает при использовании реле давления с активированным левым большим пальцем пользователя. Винтовка включает в себя различные запатентованные функции безопасности, такие как кевлар щечной пластина и избыточное давление вентиляции , которая защищает стрелок в случае камеры взрыва или катастрофического отказа. Он также имеет встроенный 1.5x оптический объем , который встроен в ее ручку для переноски (версия 3.0x также доступна). Объем помогает в целевом приобретении, особенно в условиях низкой освещенности. Область находится на заводе- изготовителе обнуляется, и требует минимального дополнительно обнуления для удовлетворения различных пользователей. Это сводит к минимуму времени нетренировочного диапазона.

операция

Сингапурские солдаты принимают цель с помощью SAR-21

Обратите внимание, излучаемый красный лазерный луч.. Как и винтовки M16 , болтовые замки открываются на пустой магазин

Когда журнал исчерпан, он удаляется нажатием АК -style рычага. Очистка оружия осуществляется путем удаления журнала, потянув за ручку зарядки к задней части , и наблюдения камеры. После загрузки журнала в корпус, оружие из «готово» путем взведения оружия, и привлечения FN MAG предохранительной кнопки -типа вперед спусковой скобы. Положение кнопки селектора огня (SEMI или AUTO) на складе также могут быть скорректированы.

Как и винтовки M16 , болтовые замки открываются на пустой магазин. Когда журнал исчерпан, он удаляется нажатием АК -style рычага. Очистка оружия осуществляется путем удаления журнала, потянув за ручку зарядки к задней части , и наблюдения камеры. После загрузки журнала в корпус, оружие из «готово» путем взведения оружия, и привлечения FN MAG предохранительной кнопки -типа вперед спусковой скобы. Положение кнопки селектора огня (SEMI или AUTO) на складе также могут быть скорректированы.

Включения / выключения для LAD расположен на левом цевье; держа оружие наготове, большой палец левой руки лежит, естественно, на нем. С вялой работой из-за обрастания, установка регулятора газа может быть увеличена путем поворота его с помощью монеты, отверток, или любого другого тонкого плоского объекта. В качестве альтернативы, газовый регулятор может быть заперт и поворачивать вручную с помощью рифленой поверхности.
