Система Смерч-2 РБУ-6000

Тактические и технические характеристики РБУ-6000

Калибр глубинной бомбы, равно как и каждого из 12 стволов пакета направляющих бомбомета, равняется 212 мм. Бомба, выпущенная из установки, успешно покрывает расстояние 6 км при скорости 300 м/с, после чего начинает погружение.

Длина, ширина и высота комплекса составляют 2 × 2,25 × 1,7 м соответственно. При весе 3,1 т управление поворотами и досылание снарядов осуществляется автоматически.

По горизонтали пушка способна вращаться на 180° для выбора нужного угла обстрела. С наведением по вертикали сложнее — есть возможность отклониться от прямого угла на 65° в положительную или отрицательную плоскость. То есть цель, располагающаяся под углом -70°, уже находится в мертвой зоне и недосягаема для орудия.

Атомная глубинная бомба Mk.90 Betty (США)

Появление ядерного оружия заставило командование американского военного флота задуматься о перспективах его применения против подводных лодок. Первый опыт такого рода был получен в 1946 году во время операции Crossroads, когда две атомные бомбы были взорваны в испытательных целях над лагуной тихоокеанского атолла Бикини. Основной мишенью при этом считались надводные корабли, но удару подверглись и субмарины.

Задача по созданию глубинной ядерной бомбы была поставлена лишь в 1952-м. Спустя три года удалось создать атомный боеприпас необходимых габаритов. Мощность его составляла 32 килотонны. Испытательный взрыв был проведен 14 мая 1955 года в Тихом океане, на глубине в 600 с лишним метров.

Водяной султан, возникший при взрыве атомного заряда для глубинной бомбы Betty

Полученные результаты сочли удовлетворительными, и уже через несколько месяцев развернулось серийное производство атомной глубинной бомбы, получившей обозначение Mk.90 Betty. Её масса составляла 1,12 тонны при длине в три с лишним метра. Предполагалось, что атаковать подводные лодки с помощью нового оружия смогут самолеты – сброс столь мощной боеголовки даже с самого скоростного корабля стал бы просто самоубийством.

Носителями «Бетти» стали палубные бомбардировщики Grumman S2F-2 Tracker. «Атомная» версия этого самолета имела несколько увеличенные размеры из-за удлиненного бомбового отсека. В целом же Mk.90 не очень нравилась военным морякам и летчикам из-за чрезмерно сильного заряда и значительных габаритов. Поэтому, начиная с 1958 года, её стали постепенно заменять на более совершенную Mk.101 Lulu.

Реактивная бомбометная установка РБУ-6000 (Смерч-2)

Реактивная бомбометная установка РБУ-6000 была разработана Московским НИИ теплотехники (главный конструктор В. А. Масталыгин), как дальнейшее развитие советских реактивных бомбометов, призванное решить самую главную проблему последних — ручное заряжание, совершенно невозможное при более-менее сильном волнении на море.

РБУ-6000 или «Смерч-2» принимается на вооружение ВМФ СССР в 1961 году. Система представляет собой целый комплекс из:

  • 12-ствольной дистанционно наводящейся установки бомбометания
  • заряжающего устройства
  • глубинных бомб РГБ-60 (со взрывателем УДВ-60)
  • системы управления стрельбой ПУСБ «Буря» с приставкой «Зуммер».

Советская корабельная реактивная бомбометная установка РБУ-6000 (Смерч-2)

Время реакции с момента обнаружения подводной лодки или торпеды до начала стрельбы составляет 1-2 минуты.

Реактивная глубинная бомба совершает полет по баллистической траектории и приводняется на заданной дистанции. В момент приводнения бомбы взрыватель УДВ-60 взводится и обеспечивает взрыв боевой части бомбы при ударе ее о цель или на установленной глубине. Скорость погружения в воде РГБ-60 составляет 11,6 м/с. Взрыв одной бомбы вызывал срабатывание взрывателей бомб залпа в радиусе до 50 метров.

В советском/российском флоте РБУ-6000 вооружались надводные корабли проектов: 61, 1134, 1134А, Б, 1135, 1123, 1124, 58, 56У, 35, 57, 56A, 204, 159A и другие.

РБУ-6000 (Смерч-2) ведет огонь

Первая версия

Доработанный проект с учетом замечаний коллег

Корабль вместо несуществовавшего ЗРК «Штиль-1» получил оружие 1989 и 1999 года — ЗРК «Кинжал» (по 4 барабана на 8 ракет в носу и корме). КОрмовые барабаны интегрированы в ангар, как в проекте  12441

3 переоборудованных корабля приобрела Индия, по 2 единицы Северная Корея, Вьетнам и Сирия, а 1 единицу в 1997 году заказала Югославия.

Поставку корабля Югославии осуществили в в счет неурегулированного долга СССР перед распавшейся СФРЮ  — Большая часть долга СССР Югославии, составляющего 1,291 млрд клиринговых долларов (курс пересчета в доллары США — 1:0,625), образовалась в результате падения цен на нефть, поставлявшуюся СССР в 1988-1990 годах в обмен на товары и промышленное оборудование

Денежные поступления за остальные 9 кораблей позволили поддержать судоремонтную и судостроительную промышленность России и Украины (что в те годы было очень важным), сохранить рабочие места и, что не менее важно, вырученных за счет продажи 9 реконструированных кораблей средств хватило, чтобы переоборудовать 7 кораблей для нужд ВМФ РФ. В 2008-2012 годах они были довооружены современными постановщиками пассивных помех, а также   новыми средствами навигации и связи

Один корабль в связи с его плачевным техническим состоянием разрезали на металл.

РБУ-6000, морской бомбомёт

Компания участник: Завод №9, АО

РБУ-6000

(сокр. от «Реактивно-бомбовая установка-6000», наименование — «Смерч-2») — советский реактивныйморской бомбомёт со стационарной наводящейся в двух плоскостях установкой с двенадцатью радиально расположенными стволами. Предназначен для уничтожения подводных лодок и атакующих торпед противника.

Реактивно-бомбовая система была разработана Московским НИИ теплотехники (главный конструктор В. А. Масталыгин), принята на вооружение ВМФ СССР в 1961 году. Производство было организовано на заводе № 9.

Система «Смерч-2» имеет дистанционно наводящуюся пусковую установку РБУ-6000, заряжающее устройство, глубинные бомбы РГБ-60 со взрывателем УДВ-60, систему ПУСБ «Буря» с приставкой «Зуммер». Система ПУСБ «Буря» управляет огнем до четырех РБУ-6000. Время реакции с момента обнаружения подводной лодки до начала стрельбы 1-2 минуты.

Под установкой в подпалубном помещении размещается погреб с глубинными бомбами. Заряжание и разряжание пакета стволов производится с помощью заряжающего устройства, в которое бомбы из погреба подаются специальным подъемником. Выход обслуживающего персонала на палубу для этой цели не требуется. После заряжания последнего ствола РБУ автоматически возвращается в режим наведения. После израсходования всех бомб она также автоматически переходит в положение «заряжание» — пакет стволов опускается на угол 90° и разворачивается для заряжания очередного ствола по курсовому углу.

Предельные углы наведения РБУ-6000 в вертикальной плоскости −15°, +60°; в горизонтальной плоскости по курсовому углу — от 0 до +180°. Скорость приводов наведения в автоматическом режиме 30 град/с, в ручном — 4 град/с. Боевое применение установки возможно при волнении моря до 8 баллов.

На кораблях различных проектов целеуказание установкам РБУ-6000 вместо ПУСБ «Буря» могло также осушествляться от комплекса приборов управления стрельбой противолодочным оружием «Пурга», корабельных ГАС или от системы «Дозор — Тюльпан». От ГАС пеленг и дистанция до подводной лодки передавались в систему ПУСБ, которая вырабатывала углы горизонтального и вертикального наведения РБУ.

Электрические силовые приводы наводят установки по непрерывно высчитывающимся углам и удерживают их на этих углах при стрельбе.

Технические характеристики

Калибр, мм213
Количество стволов12
Масса установки (пусковой), кг3500
Масса бомбы РГБ-60, кг113,6
Дальность стрельбы бомбой РГБ-60 макс, м5230
Дальность стрельбы бомбой РГБ-60 мин, м210
Масса ракеты 90Р, кг112,5

Серия «Неустрашимый»

Корабли под шифром «Ястреб» пришли на смену сторожевикам серии 1135 «Буревестник». Первенцем серии стал «Неустрашимый», заложенный на стапелях Калининграда в 1987 году. По его имени названа вся короткая серия однотипных кораблей. Пока в неё входит лишь сторожевой корабль «Ярослав Мудрый» и третий корабль серии, находящийся на достройке.

Согласно классификации кораблей, принятой в Советском Союзе, это сторожевые суда, способные действовать не только самостоятельно, но и в составе эскадры. Более старая классификация причисляла их к эскортным миноносцам. С точки зрения западных специалистов эти корабли относятся к классу фрегатов.

Сторожевой корабль СКР «Ярослав Мудрый» заложен ещё в советское время, в 1988 году. Долгое время он находился на консервации из-за проблем с финансированием оборонного комплекса. Лишь в 2009 году над его кормой был поднят Военно-морской флаг России.

Ракетный противолодочный комплекс РПК-8

В состав комплекса входят следующие основные средства:

  • 212-мм противолодочная ракета 90Р;
  • 212-мм реактивный снаряд МГ-94Э;
  • реактивная бомбометная установка РБУ-6000 (см.

    ,

    );

  • устройство заряжания, подачи и хранения 60УП;
  • приборы управления стрельбой;
  • наземное оборудование.

Ракета 90Р (см.

), предназначена для доставки гравитационного самонаводящегося подводного снаряда к месту нахождения подводной лодки. Может также использоваться как противоторпедное и противодиверсионное оружие. Противолодочная ракета 90Р состоит из ракетной части, головной части с системой отделения и гравитационным подводным снарядом 90СГ (см.

). После приводнения ракеты от нее отделяется гравитационный подводный снаряд 90СГ (см.

), который производит активное гидроакустическое лоцирование окружающего пространства и после ”захвата цели” – управляемое движение на цель и ее поражение. Для обеспечения широкого внедрения комплекса РПК-8 в 2004г. ГУП ГНПП «Сплав» разработал модернизированный вариант ракеты, получивший обозначение 90Р1.

Для проведения учебных стрельб используются: ракета 90Р ПР с инертным снаряжением боевой части гравитационного подводного снаряда и ракета 90РН с габаритно-массовым макетом подводного снаряда.

Реактивный снаряд МГ-94Э (головной разработчик ЗАО «Аквамарин») является носителем отделяемого модуля гидроакустического противодействия торпедам (см.

). Масса снаряда 113кг, максимальная дальность стрельбы 4300м. Модуль гидроакустического противодействия обеспечивает отведение торпед путем воздействия на систему самонаведения. В снарядах 90Р и МГ-94Э используется единая ракетная часть.

Установка РБУ-6000 предназначена для залповой и одиночной стрельбы противолодочными ракетами 90Р и реактивными глубинными бомбами РГБ-60. РБУ-6000 представляет собой стационарную, наводящуюся в двух плоскостях пусковую установку с двенадцатью радиально расположенными стволами. На переднем и заднем срезе стволов РБУ-6000 расположены специальные откидывающиеся скобы-кронштейны. Передняя скоба предназначена для размещения механизма и штепсельных разъемов подготовки к стрельбе и установки глубины срабатывания взрывателя бомбы РГБ-60, задная — для запуска маршевого двигателя ракеты 90Р или РГБ-60. Для ракеты 90Р1 передний кронштейн не используется вся предстартовая информация передается на ракету индукционным методом. Заряжание пусковой установки производится автоматически путем подачи противолодочных ракет из корабельного трюма с помощью устройства 60УП. После израсходования всех ракет установка автоматически переходит в положение «заряжание» — пакет стволов опускается на угол 90° и последовательно разворачивается для заряжания очередного ствола. Возможна модернизация РБУ-6000 с использованием электросилового привода на современной элементной базе. ОКБ «Пеленг» (Екатеринбург) разработало новую аппаратуру управления силовым электроприводом ЭСП-37У, которая может быть применена при модернизации установки.

Устройство заряжания, подачи и хранения 60УП, предназначено для хранения ракет в обоймах конвейера, расположенного в нижнем помещении, транспортировки ракет к подъемнику, подъема ракет и заряжания-разряжания пусковой установки. Емкость конвейера — 25 или 61 ракет. Высота подъема груза — 5825 или 14225мм, масса 60УП — 4700кг. Заряжание пусковой установки автоматическое.

Приборы управления стрельбой (ПУС), состоят из:

  • командного прибора с пунктом управления, вычислителем и монитором;
  • прибора выработки и ввода данных в пусковую установку;
  • прибора опасных зон, обеспечивающего блокировку исполнительных цепей при нахождении установки в опасных для стрельбы зонах.

Масса приборов управления — 180 кг.

Цель обнаруживается корабельной гидроакустической системой, которая определяет ее параметры и передает их приборам управления для баллистической подготовки стрельбы. Вычислитель ПУС вырабатывает углы горизонтального и вертикального наведения РБУ. Электрические силовые приводы наводят установки по непрерывно вырабатываемым углам и удерживают их на этих углах при стрельбе. РПК-8 залпом одной пусковой установки обеспечивает поражение подводных лодок всех типов с вероятностью 80% на дальностях 4,3 км и глубинах до 1000 метров. Боевое использование комплекса обеспечивается в различных климатических условиях в диапазоне температур от -30 до +50°С и при волнении моря, допустимом для боевого использования обороняемого корабля.

РПК-7 Ветер — SS-N-16 STALLION (1984 г.)

ДАННЫЕ НА 2011 г. (стандартное пополнение)Комплекс РПК-7 «Ветер», ракеты 86Р, 88Р, 100РУ — SS-N-16 STALLION

Ракетный противолодочный комплекс для применения с подводных лодок. Создание комплекса начато ОКБ-9 (МКБ «Новатор») по Постановлению СМ СССР от декабря 1969 г. Главный конструктор — Л.В.Люльев. Постановлением СМ СССР №302-116 «О развитии работ по созданию подводного оружия» от 4 мая 1976 г. оговаривались сроки завершения разработки комплекса и принятия его на вооружение. Для испытаний комплекса из ПЛ пр.633 переоборудованы опытовые ПЛ пр.633РВ С-49 (1973 г.) и С-11 (1982 г.) — лодки переоборудованы по типу пр.613РВ. На опытовых ПЛ пр.633РВ проведены заводские, летно-конструкторские и государственные испытания ракет. Комплекс принят на вооружение в 1984 г.

История создания глубинной бомбы

Долгое время подводные лодки, первые образцы которых появились еще в конце XVIII века, представляли наибольшую опасность для собственного экипажа, а не для противника. По этой причине вплоть до Первой Мировой войны какие-либо средства борьбы с ними отсутствовали.

В 1913-году в Великобритании был разработан так называемый «сбрасываемый заряд». Он предназначался для уничтожения подводных мин, выставленных противником. Это была обыкновенная бочка со взрывчаткой, которую предполагалось сбрасывать с корабля-носителя. Главной технической новинкой стал гидростатический взрыватель, срабатывавший от давления воды после достижения определенной глубины (около 30 метров). Это оружие получило первоначальное название «крейсерская мина», или «глубинная мина».

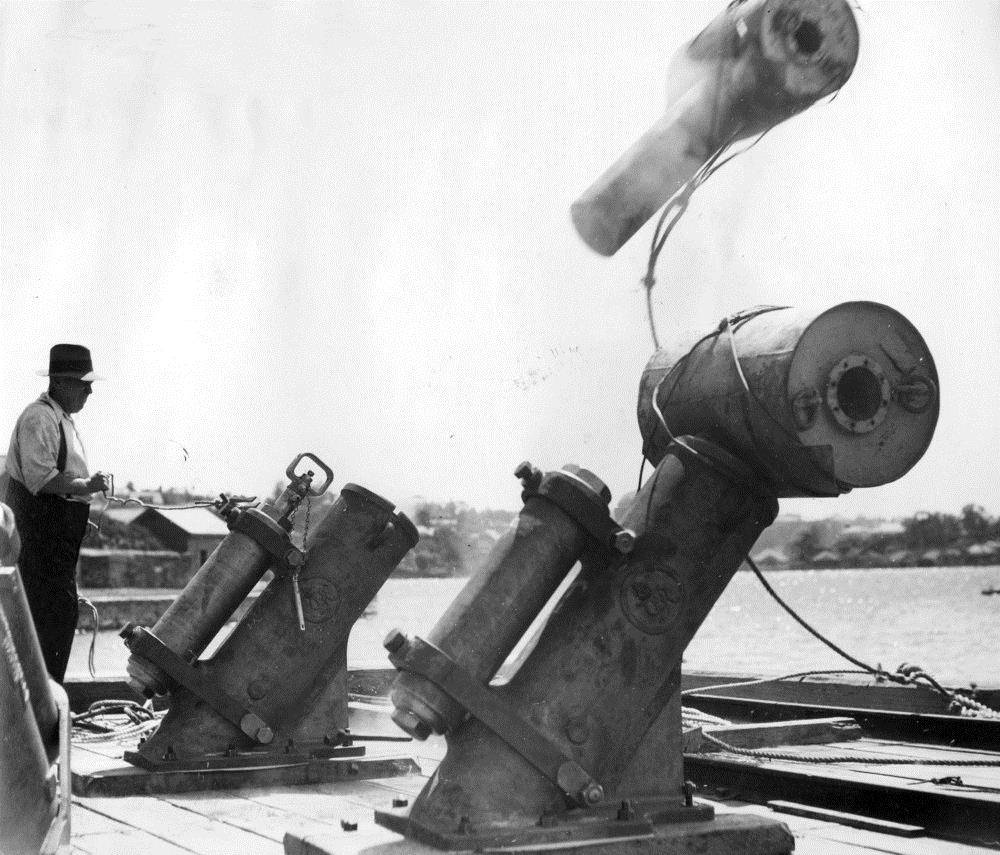

Первые английские глубинные бомбы Depth Type D выстреливаются из пусковых устройств. Боеприпасы разработаны в 1916-м году, а установки – лишь в 30-е годы

Когда в 1914-м году началась война, для уничтожения подводных лодок какое-то время пытались применять специальные артиллерийские снаряды. Они были сделаны таким образом, чтобы не давать рикошетов от поверхности воды и не взрываться раньше времени. При обнаружении перископа пушка открывала огонь в направлении субмарины, в расчете на то, что снаряды, погружаясь, смогут поразить её прямым попаданием. Разумеется, подобный метод мог сработать разве только при очень удачном стечении обстоятельств (впрочем, уже во время Гражданской войны советский эсминец «Азард» ухитрился уничтожить английскую подводную лодку именно таким образом – из орудия).

Полноценные глубинные бомбы появились лишь в январе 1916 года, когда Герберт Тейлор сумел усовершенствовать гидростатический взрыватель «сбрасываемого заряда». Величина и вес новых боеприпасов были уже не так велики, как у прототипа. Глубинная бомба типа D имела массу боевой части в 140 кг (300 фунтов), а типа D* — 54 кг. Предполагалось, что более легкий вариант будет применяться с тихоходных кораблей.

Взрыватель можно было устанавливать в одно из двух положений – на подрыв на глубине в 12 или 24 метра.

Первая советская глубинная бомба ББ-1

Любопытно, что в советском телевизионном фильме «Капитан Немо» демонстрируется попытка уничтожения знаменитого «Наутилуса» при помощи глубинных бомб – и это при том, что действие романа «20 тысяч лье под водой» происходит в 60-е годы XIX века. Разумеется, данный эпизод является плодом фантазии сценариста – ничего подобного просто не могло произойти в те давние времена.

Корабли

Классы кораблей с РБУ-6000 (список не полный)

  • Советский флотВМФ России

    • Вертолетоносец класса Москва (Пр.1123)
    • Авианосец киевского класса (Пр.1143 / 1143М)
    • Крейсер класса Kynda (Проект 58)
    • Крейсер класса I (Пр.1134)
    • Крейсер класса Kresta II (Проект 1134А)
    • Крейсер класса Кара (Пр.1134Б)
    • Линейный крейсер класса Киров (Проект 1144/11442)
    • Крейсер класса Слава (Проект 1164)
    • Эсминец класса Котлин-САМ (Проект 56К / 56А / 56АЕ)
    • Эсминец типа Канин (Пр. 57А)
    • Эсминец класса Кашин (Проект 61 / 61М / 61МП)
    • Эсминец класса Удалой (Пр.1155)
    • Буревестник / Буревестник Фрегат класса М (Пр.1135 / 1135М)
    • Фрегат класса Неустрашимый (Пр.1154)
    • Фрегат типа кони (Пр.1159)
    • Фрегат класса Гепард (Пр.11661)
    • Фрегат Петя II / III (Проект 159А / 159АЭ)
    • Фрегат класса Мирка (Пр.35 / 35М)
    • Корвет класса I / III / IV / V Гриша (Проект 1124.1 / 1124М / 1124К / 1124МЭ)
    • Корвет класса Пархим II (Пр.133.1М)
    • Корвет класса Poti (Пр.204)
  • Советский пограничник Российская пограничная служба

    • Фрегат класса Нерей (Проект 11351)
    • Корвет класса Гриша II / V (Пр.1124П / 1124МЭ)
  • ВМС Украины

    • Фрегат класса Нерей (Проект 11351)
    • Фрегат Петя II (Пр.159А)
    • Корвет класса Гриша II / V (Пр.1124П / 1124МЭ)
  • Польский флот

    • Эсминец класса Котлин-САМ (Пр. 56АЭ)
    • Эсминец класса Кашин (Проект 61МП)
    • ORP Kaszub корвет (пр.620)
  • Румынские военно-морские силы

    • Фрегат Мэрэшешти
    • Фрегат класса контр-адмирал Евсталиу Себастьян
  • Болгарский флот

    • Фрегат типа кони (Пр.1159)
    • Корвет класса Poti (Пр.204)
  • Литовские военно-морские силы

    Корвет класса Гриша III (Пр.1124М)

  • ВМС Азербайджана

    Фрегат Петя II (Пр.159А)

  • Югославский флотВМС Сербии и ЧерногорииЧерногорский флот

    • Фрегат типа кони (Пр.1159)
    • Фрегат типа Котор (Пр.1159)
  • Volksmarine

    • Фрегат типа кони (Пр.1159)
    • Корвет класса Пархим I (Проект 133)
  • ВМС Индии

    • Эсминец класса раджпут (Пр. 61МЭ)
    • Эсминец класса Дели (Проект 15)
    • Эсминец класса Калькутта (Проект 15А)
    • Эсминец типа Вишакхапатнам (Проект 15Б)
    • Фрегат типа Talwar (Проект 11356)
    • Фрегат класса Шивалик (Проект 17)
    • Корвет типа Каморта (Проект 28)
  • Вьетнамский народный флот

    • Фрегат Петя II / III (Проект 159А / 159АЭ)
    • Фрегат Гепард 3.9 (Проект 11661Э) (Гепард 3.9).
  • Индонезийский флот

    Корвет класса Пархим I (Проект 133)

  • Ливийский флот

    Фрегат типа кони (Пр.1159ТП)

  • Сирийский арабский флот

    Фрегат Петя III (Проект 159АЭ)

  • Алжирский национальный флот

    Фрегат типа кони (Пр.1159Т)

  • Эфиопский флот

    Фрегат Петя II (Пр.159А)

  • Кубинский революционный флот

    Фрегат типа кони (Пр.1159Т)

История создания бомбометной установки РБУ-6000

Реактивная бомбометная установка РБУ-6000 была разработана Московским НИИ теплотехники (главный конструктор В. А. Масталыгин), как дальнейшее развитие советских реактивных бомбометов, призванное решить самую главную проблему последних — ручное заряжание, совершенно невозможное при более-менее сильном волнении на море.

РБУ-6000 или «Смерч-2» принимается на вооружение ВМФ СССР в 1961 году. Система представляет собой целый комплекс из:

  • 12-ствольной дистанционно наводящейся установки бомбометания
  • заряжающего устройства
  • глубинных бомб РГБ-60 (со взрывателем УДВ-60)
  • системы управления стрельбой ПУСБ «Буря» с приставкой «Зуммер».


Советская корабельная реактивная бомбометная установка РБУ-6000 (Смерч-2)

Время реакции с момента обнаружения подводной лодки или торпеды до начала стрельбы составляет 1-2 минуты.

Реактивная глубинная бомба совершает полет по баллистической траектории и приводняется на заданной дистанции. В момент приводнения бомбы взрыватель УДВ-60 взводится и обеспечивает взрыв боевой части бомбы при ударе ее о цель или на установленной глубине. Скорость погружения в воде РГБ-60 составляет 11,6 м/с. Взрыв одной бомбы вызывал срабатывание взрывателей бомб залпа в радиусе до 50 метров.

В советском/российском флоте РБУ-6000 вооружались надводные корабли проектов: 61, 1134, 1134А, Б, 1135, 1123, 1124, 58, 56У, 35, 57, 56A, 204, 159A и другие.


РБУ-6000 (Смерч-2) ведет огонь

Дополнительно для ВМС Индии был специально разработан проект 61МЭ (главный конструктор А.А.Шишкин), и по нему заказано пять кораблей.

 ОЦЕНКА ПРОЕКТА

Большие противолодочные корабли типа «Комсомолец Украины» (проект 61) в истории мирового кораблестроения по праву считаются этапными. Они разительно отличались от своих предшественников по составу вооружения, архитектуре, ходовым и маневренным качествам. Но, самое главное — это были первые в мире серийные боевые корабли с газотурбинной энергетической установкой. За мелодичный свист газовых турбин их метко окрестили «поющими фрегатами».
Все корабли этого типа интенсивно эксплуатировались на всех четырех флотах ВМФ СССР, продемонстрировав высокую надежность своих энергетических установок и прекрасные мореходные качества. Один из них — «Отважный» — погиб от взрыва ракетного погреба и последующего пожара. «Смелый» в 1987 году передали польским ВМС. Остальные 18 «поющие фрегатов» честно служили Родине и постепенно выводились из состава флотов в резерв.

Зачем нужны «подводные» ракеты

Ракеты 90Р1 универсальны, могут использоваться на всех типах кораблей. В частности, и для строящихся современных фрегатов проекта 11356. Первостепенной задачей этих кораблей является борьба с подводными лодками. При этом служат они в самых «оживленных» частях Мирового океана — Балтийском и Черном морях. Здесь ни дня не проходит без присутствия кораблей и подводных лодок стран НАТО, которые постоянно «прощупывают» оборонительные возможности наших Вооруженных сил. После возвращения Крыма в состав России потребность Черноморского флота в новых сторожевых кораблях существенно выросла. Вместо запланированной постройки шести фрегатов проекта 11356 сегодня рассматривается возможность увеличения серии до 12 кораблей этого класса.

Уже вставшие в строй фрегаты «Адмирал Григорович» и «Адмирал Эссен», вооруженные РПК-8, регулярно несут боевое дежурство в самой «горячей точке» нашей планеты — у берегов Сирийской Арабской Республики. Здесь практически в боевом режиме они ведут поиск и сопровождение подводных лодок иностранных государств в районе развертывания российских корабельных групп и пункта базирования в сирийском порту Тартус. В арсенале этих кораблей есть сразу несколько средств для борьбы с подводными лодками. Кроме систем радиоэлектронной борьбы и обеспечивающих поиск субмарин гидроакустических систем, это средства поражения как дальнего, так и ближнего радиуса действия. «Адмирал Григорович» и «Адмирал Эссен» могут уничтожить самую современную подводную лодку на дальности, превышающей дальность пуска ее торпед (к примеру, американской модификации Mk-48, стоящих на вооружении самых современных подводных лодок НАТО — американских АПЛ класса «Вирджиния»). Для этого российские фрегаты вооружены ракетами-торпедами 91Р1 и 91РТ2 комплекса «Калибр». Они эффективны на дальности до 40 километров, но не столь эффективны вблизи корабля, к тому же дороги и их арсенал ограничен.

— Именно поэтому на борту фрегатов расположился РПК-8, — поясняет руководитель подразделения по разработке военно-морских комплексов Александр Вербовенко. — Входящие в состав этого комплекса ракеты 90Р и идущие им на смену модернизированные 90Р1 надежно обеспечивают последний рубеж обороны корабля. Залп с 12 направляющих установки РБУ-6000 почти гарантированно (с вероятностью более 80 процентов) позволит уничтожить приближающиеся к кораблю торпеды или подводную лодку на дальности до 4300 метров. При этом субмарину не спасет никакая толща воды — управляемый подводный снаряд ракеты 90Р способен настигнуть ее на глубине до километра. На меньшей глубине 90Р демонстрируют не меньшую эффективность и могут уверенно поразить у поверхности воды диверсантов или выпущенные по кораблю торпеды.

Общий обзор

Сторожевик предназначен для обеспечения противовоздушной, противолодочной обороны эскадр и соединений, для нанесения ракетных и артиллерийских ударов как по морским, так и по наземным целям.

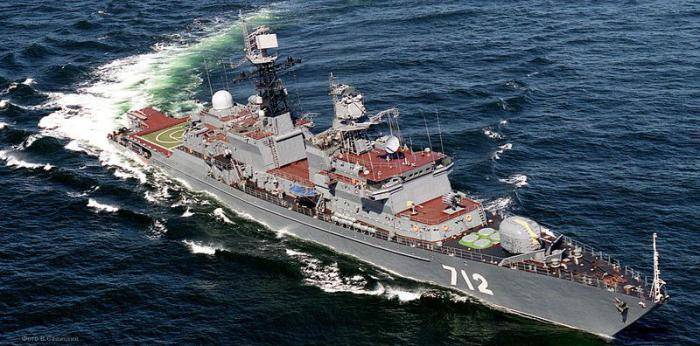

Отличием серии, к которой относится сторожевой корабль «Ярослав Мудрый», является наличие на борту вертолёта морского базирования Ка-27. Он позволяет осуществлять разведку на значительном удалении от судна, вести поиск и самостоятельно атаковать подводные лодки противника. Вертолёт способен обеспечивать целеуказание для ракетного противокорабельного комплекса.

Сторожевой корабль «Ярослав Мудрый» ВМС России имеет дальность плавания в три с половиной тысячи морских миль при автономности в тридцать суток. Она определена исходя из запасов продовольствия на борту для экипажа в двести четырнадцать человек, включая двадцать семь офицеров.

Командиры корабля

  • капитан 3-го ранга Кольяков Игорь Аркадьевич (29 июня 1990—23 февраля 1991 года)
  • капитан 2-го ранга Авраамов Николай Георгиевич (23 февраля 1991—13 мая 1993 года)
  • капитан 2-го ранга Рыжков Игорь Георгиевич (13 мая 1993—4 июля 1996 года)
  • капитан 3-го ранга Демидович Игорь Дмитриевич (4 июля 1996—1998 год)
  • капитан 3-го ранга Ясницкий Павел Геннадьевич (1998—2002)
  • капитан 2-го ранга Кутышенко Павел Анатольевич (2002—2004)
  • капитан 2-го ранга Смирнов Игорь Николаевич (2004—2007)
  • капитан 2-го ранга Апанович Алексей Васильевич (2007—2010)
  • капитан 2-го ранга Баранов Денис Валерьевич (2010—2012)
  • капитан 2-го ранга Ашуров Роман Юрьевич (2012—2013)
  • капитан-лейтенант Суслов Алексей Григорьевич (2013—2013)
  • капитан 2-го ранга Липский Сергей Александрович (2013-2017)
  • капитан 3-го ранга Наумов Владимир Александрович (с 2017 года)

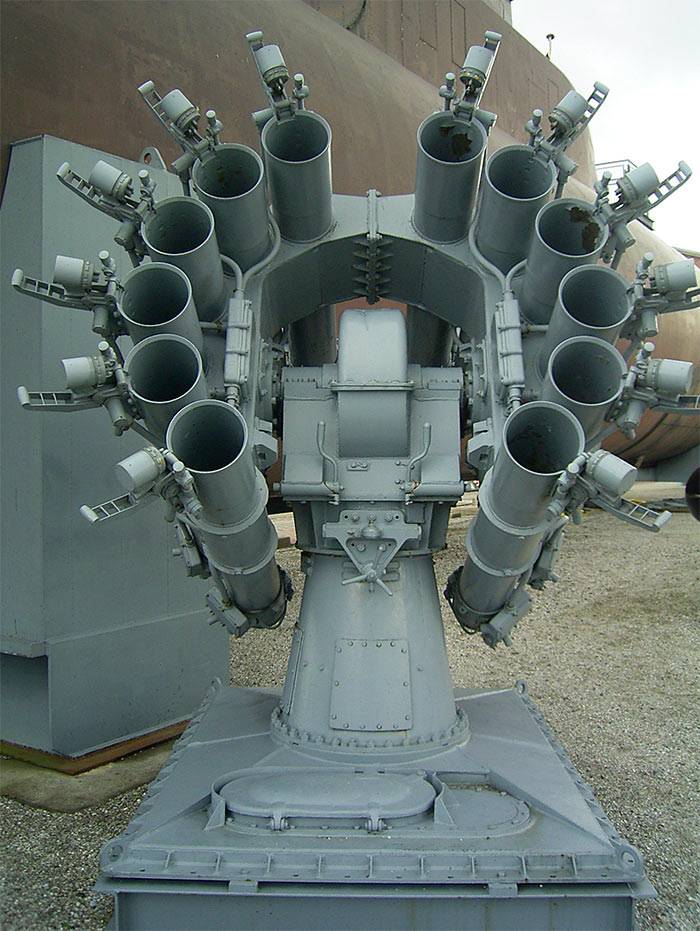

Конструкция бомбометной установки РБУ-6000

Реактивная бомбометная установка РБУ-6000 представляет собой стационарную, наводящуюся в двух плоскостях пусковую установку с 12 радиально расположенными стволами. Под установкой в подпалубном помещении располагается погреб с глубинными бомбами, заряжание и разряжание пакета стволов производится автоматически, с помощью заряжающего устройства, в которое бомбы из погреба подаются специальным подъемником. Выход обслуживающего персонала на палубу для этой цели не требуется.

Предельные углы наведения установки РБУ-6000 в вертикальной плоскости -15°/+60°, в горизонтальной плоскости по курсовому углу — от 0° до +180°. Скорость приводов наведения в автоматическом режиме 30 град/с, а в ручном 4 град/сек. Боевое применение установки возможно при волнении до 8 баллов.

РБУ-6000 на борту сторожевого корабля

Глубинные мины РГБ-60 и РГБ-10

Глубинные мины РГБ-60 и РГБ-10 представляют собой неуправляемые реактивные снаряды с фугасными боевыми частями и реактивными двигателями на твердом топливе. Взрыватель УДВ-60, предназначенный для использования в РГБ-60, обеспечивает подрыв боевых частей бомб при ударе о цель и на заранее установленной глубине в пределах от 15 и до предела.

Залп РБУ-6000. Как видите на обычную глубинную бомбу это похоже мало

Развитие глубинного оружия

После окончания Первой Мировой войны глубинные бомбы заметно улучшились — увеличилась максимальная глубина их погружения, были разработаны дополнительные виды взрывателей. Кроме того, уже в 1930 году для британского королевского флота начали разрабатывать специальное устройство, получившее название Hedgehog («Ёж»). Это был бомбомет, при помощи которого противолодочное судно могло атаковать субмарины, находящиеся впереди по курсу, что потенциально позволяло повысить вероятность поражения цели.

Примитивная цилиндрическая форма первых глубинных бомб снижала скорость их погружения. Кроме того, они могли, например, попасть в кильватерную струю и отклониться от заданного направления. Для устранения этих недостатков в 1940-м году в Великобритании разработали бомбы каплевидной формы со стабилизаторами – Mk.9. Правда, на вооружение она поступила лишь весной 1943 года.

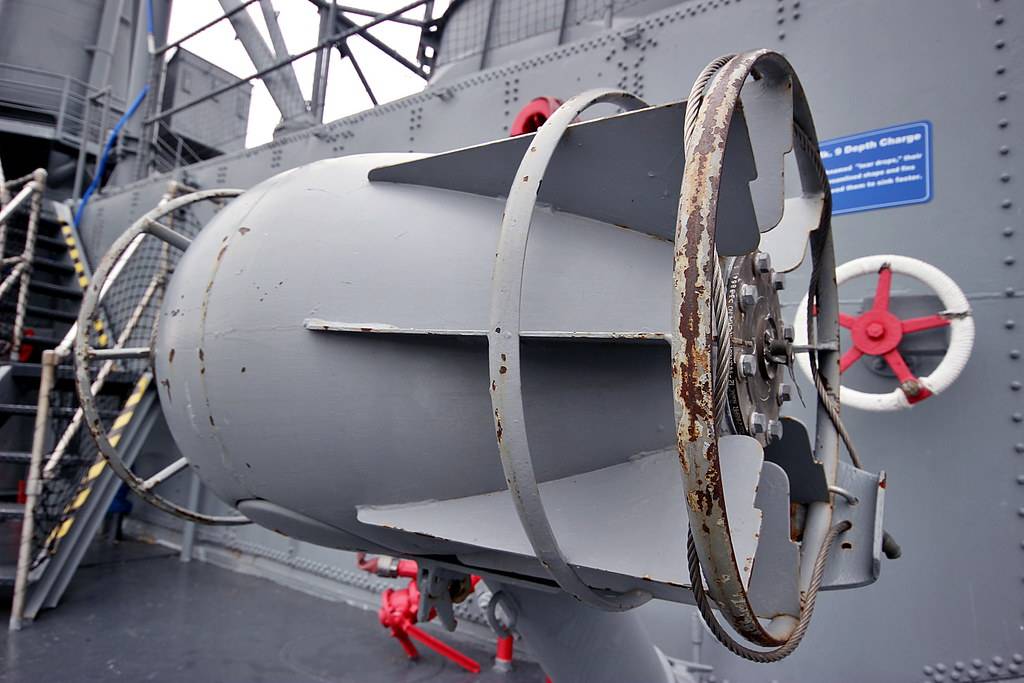

Сфероцилиндрическая глубинная бомба Mk.9 (Великобритания)

Советский флот в годы войны широко применял противолодочное вооружение, поставлявшееся по ленд-лизу. Это были и бомбометы различных видов (в том числе и Hedgehog), и гидролокаторы и сами глубинные бомбы. Вся эта техника была потом использована для создания собственных образцов.

Следующим шагом на пути развития противолодочного оружия стало появление реактивных глубинных бомб. Их первые образцы были разработаны американскими инженерами в 1942 году. Новые боеприпасы предназначались для бомбомета Mousetrap («мышеловка»), первоначально представлявшего собой вариант британского «Ежа». Замена вышибного порохового заряда на активно-реактивный двигатель позволила заметно увеличить радиус действия установки и повысить скорость входа бомбы в воду.

В послевоенные годы реактивные бомбометы появились и на вооружении советского ВМФ. Первым из них стал созданный в 1945 году РБУ, а одним из наиболее совершенных – РБУ-6000. Такие установки имелись на борту всех боевых противолодочных кораблей, что позволяло им уничтожать находящиеся в погруженном состоянии субмарины на дистанции до шести километров.

Поскольку в дальнейшем появилось намного более точное и дальнобойное противолодочное оружие, предназначение глубинных бомб с годами изменилось. Современные боевые корабли с их помощью защищают себя от торпед. В частности, бомбомет РБУ-12000 («Удав») обеспечивает перехват этих средств поражения с вероятностью до 90%. Разумеется, если субмарина противника зазевается и подойдет слишком близко, то атаковать бомбами можно будет и её.

Реактивный бомбомет РБУ-6000

Описание

Эта система принята на вооружение между и оснащать широкий спектр поверхностных сосудов ВМФ СССР . Она состоит из U-образной батареи 12 пусковых труб, дистанционно управляемых с помощью Бури ( русский язык  : «Буря» , ливневых) стрельбы системы , которая также снабжает более короткий диапазон РБУ-1000 . РБУ-6000 запускает неуправляемые глубинные бомбы RGB-60. Эти ракеты , как правило , инициируется взрывами 1, 2, 4, 8 или 12 снарядов. Перезарядка происходит автоматически, каждый снаряд вводится в пусковую установку из магазина, размещенного под мостиком системой заряжания 60UP. Типичная емкость магазина составляет 72 или 96 патронов на пусковую установку.

РБУ-6000 также может использоваться как система бомбардировки в направлении материка.

РПК-8 представляет собой усовершенствование по СБР-6000, который выстреливает 90R активно управляемые ракеты через воду. Это позволяет ему вести себя к цели на глубине до 1000 метров. Головка представляет собой груз массой 19,5  кг, что позволяет ей пробивать корпус подводной лодки. Его также можно использовать против подводных пловцов или против торпед. Время отклика системы составляет 15 секунд, а вероятность достижения первого пакета составляет 0,8.

РБУ-6000 была самой популярной моделью противолодочной ракетной установки в Советском ВМФ и использовалась на многих типах кораблей.

ПРЕДЫСТОРИЯ

К середине 1950-х годов резко возросла потребность советского флота в новых эскортных кораблях, способных осуществлять охрану соединений ударных надводных кораблей и конвоев от атак авиации, атомных подводных лодок и противокорабельных (крылатых) ракет, а также обеспечивать развертывание своих подводных лодок. Для успешного преследования атомных субмарин противника требовались высокая скорость хода, мощное противолодочное оружие, а для отражения атак сверхзвуковой авиации — зенитные ракетные комплексы.

Главнокомандующий ВМФ СССР утвердил 14 марта 1956 года оперативно-техническое задание на разработку сторожевого корабля противовоздушной и противолодочной обороны (СКР ПВО—ПЛО).Технический проект   по головному кораблю был окончательно утвержден 4 июня 1965 года.

Водоизмещение составило 3440 тонн, максимальная скорость хода 35,5 узлов. Артиллерия корабля представляла собой две двуствольные 76мм артустановки. Противолодочным вооружением корабля являлся пятитрубный торпедный аппарат и 4 реактивных бомбомета. В качестве ПВО самообороны было размещено два ЗРК «Волна» с дальностью действия 17,5 км.

Военно-Морской Флот заказал промышленности 20 кораблей по проекту 61. Строительство кораблей начали еще до утверждения договорной технической документации. Их сдавали флоту «в долг», со множеством недоделок, которые затем постепенно устранялись. В ряде источников принято разделять корабли проекта 61 на две группы: 7 единиц первой (с двумя РЛС «Ангара») и остальные — второй (с одной РЛС «Ангара» и одной РЛС «Кливер»). Последние в документах иногда упоминаются и как проект 61А.

Часть кораблей (6 единиц) позже модернизировали по проекту 61М (61 МП) и один — по проекту 61Э . По проекту 61М (61 МП) БПК были довооружены четырьмя ПКР термит в наклонных надпалубных контейнерах и 4 АК-630, с демонтажем двух РБУ-1000:

Модернизация у пирса

Сегодня НПО «СПЛАВ» поставляет Министерству обороны России улучшенную модификацию ракеты 90Р — 90Р1. Специалисты компании доработали стартовую цепь ракеты, обеспечив ее применение как в составе комплекса РПК-8 для кораблей нового поколения с двухпроводной цепью запуска двигателя, так и в составе системы «Смерч-2» — для находящихся в эксплуатации кораблей с однопроводной цепью. Это позволило обеспечить доработку системы управления стрельбой «Смерч-2» без демонтажа кабельных трасс. Модернизация вооружения проводится прямо у пирса, значит, нет необходимости выводить корабль из боевого состава на длительный срок.

Кроме средства для поражения торпед, на базе ракетной части 90Р1 НПО «СПЛАВ» производит специальный снаряд-носитель акустической аппаратуры противодействия самонаводящимся торпедам МГ-94Э, получивший название «Магнетит-МН». Это изделие доставляется ракетой в район с движением торпед противника. После попадания в воду оно остается на поверхности, устанавливая своего рода экран широкополосных или прицельных по частоте помех, закрывающих корабль от системы самонаведения торпеды. В результате она просто теряет цель. Ракеты 90Р и МГ-94Э почти не отличаются по габаритам и массе и могут применяться для увеличения эффекта одновременно, и уничтожая торпеды, и сбивая их с курса.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
