Система С-400 – 40Р6 Триумф, комплекс 98Ж6 – SA-21 GROWLER

Ракеты

Специальным распоряжением президента РФ раскрыты пять индексов зенитных ракет, которые может запускать ЗРС С-400, — 48Н6Е, 48Н6Е2, 48Н6ЕЗ,9М96Е2, 40Н6Е.

Ракеты
Индекс ГРАУ	Год	Дальность, км	Высоты, км	Время работы двигателя, c	Макси — мальная скорость, м/c	Скорость поражаемых целей, м/с	Длина, м	Диаметр, мм	Масса, кг	Масса боевой части, кг	Управление
48Н6E/ 48Н6	1992	150	12	до 2100	7,5	519	1800 — 1900	143—145	Полуактивное радиолокационное самонаведение с радиокоррекцией
48Н6E2/ 48Н6М	1992	200	до 2100	2800	7,5	519	1800 — 1900	150	Полуактивное радиолокационное самонаведение с радиокоррекцией
48Н6E3/ 48Н6-2/ 48Н6ДМ	?	250	до 2500	до 4800	7,5	519	1800 — 1900	180	Полуактивное радиолокационное самонаведение с радиокоррекцией
9М96Е2 / 9М96М не экспортный	1999	120/1-135	0,005-30/0,005-35	1000	240	420	24	Активное радиолокационное самонаведение
9М96Е	40	20	333	Активное радиолокационное самонаведение
40Н6Е	2008	до 400	185	Активное/полуактивное самонаведение

Ракета 9М96М при пуске одной ракеты обеспечивает вероятность перехвата тактического самолёта — 0,9, БПЛА — 0,8. Может маневрировать с перегрузкой 20G на высоте до 35 км что существенно повышает возможности перехвата баллистических ракет средней и малой дальности.

История проекта

Проект объектовой системы ПРО / мобильной системы ПРО ближнего перехвата С-550 с использованием опыта создания ограниченно мобильной системы ПРО С-225 «Азов». По конфигурации и задачам С-550, по всей вероятности, была аналогична системе С-225, но создавалась на новой элементной базе. Разработка была начата в соответствии с Постановлением Совета Министров СССР №635-188 от 5 июля 1981 г. Разработка велась ЦКБ «Алмаз», совместно с ОКБ «Новатор» (ракета ближнего перехвата) и ИТМиВТ (ЭВМ). Одновременно с работой над С-550, А. А. Леманский руководил работами по созданию зенитно-ракетных комплексов С-300ПМУ1 и -ПМУ2. К концу 1981 г. выпущены технические предложения и эскизный проект системы. К середине 1980-х гг. была разработана конструкторская документация на систему. В 1985 г., по мере выпуска технической документации на системы ПРО, заводы приступили к изготовлению средств системы ПРО. К 1988 г. были изготовлены компоненты огневого (стрельбового) комплекса — аппаратная часть радиолокационной системы наведения, командный пункт, вычислительные средства, на 50% был завершён антенный пост — по антенному посту были изготовлены поворотное основание, металлические конструкции и антенные элементы ФАР. Ввиду того, что система разрабатывалась как перебазируемая и поэтому было принято решение средства системы выпускать в контейнерах, что позволило бы оперативно развёртывать систему на обороняемом объекте. Вся аппаратура систем огневого комплекса (ОК): радиолокационная система наведения, командный пункт с местами операторов, вычислительный центр с ЭВМ, — размещалась в трёх контейнерах. Испытания С-550 планировалось начать в 1990 г. в варианте стационарного комплекса, чтобы не выходить за рамки Договора об ограничении систем противоракетной обороны, который запрещал создание мобильных систем противоракетной обороны, — развёртывание системы, согласно исходному замыслу проекта, было бы невозможно без нарушения положений Договора по ПРО (согласно документам из вывезенного в США архива экс-заместителя заведующего оборонным отделом ЦК КПСС В. Л. Катаева, где система ПРО ближнего перехвата С-550 фигурирует наряду с системой ПРО шахтных пусковых установок межконтинентальных баллистических ракет «Самбо», срок предъявления системы для испытаний устанавливался на 1988 г.) Была начата подготовка к сборке огневого комплекса, но в 1988 г. работы по системе ПРО С-550 были прекращены. Оборудование опытного образца было демонтировано после распада СССР.

Особенности

Помимо ЗРК «Витязь» в состав обороны воздушно-космического направления войдут комплексы С-400, С-500, С-300Е и устройство столь небольшого радиуса действия как «Панцирь».

На этапе конструирования ЗРК «Витязь» решили использовать наработки по экспортной модификации КМ-SAM, который тоже разрабатывался в бюро «Алмаз-Антей» и был ориентирован на рынок Южной Кореи. Однако активный этап разработок начался лишь тогда, когда компании удалось выиграть международный тендер у французских и американских конкурентов. Также они вели разработки в плане средств ПВО для Сеула.

Финансирование процесса осуществлялось заказчиком, что позволяло продолжить работу над проектом в оптимальном режиме. В этот период большинство комбинатов оборонного комплекса выживало на отечественном рынке только за счет заказов на экспорт. Сотрудничество с корейцами позволило не просто продолжить процесс создания нового комплекса, но и получить бесценный опыт в плане дальнейшего освоения современных технологий. Это во многом связано с тем, что Южная Корея предоставляла доступ российских конструкторов к заграничной базе компонентов и даже активно помогала их осваивать. Это во многом помогло разработать подобную конструкцию с многоцелевом профилем.

Development

The development of the S-400 system began in the late 1990s. The system was formally announced by the Russian Air Force in January 1999. On 12 February 1999, the first tests were performed at Kapustin Yar in Astrakhan which were reported successful. As a result of this, the S-400 was scheduled for deployment in the Russian army in 2001.

In 2003 it first became apparent that the system was not ready for deployment, but in August two high-ranking military officials expressed concerns that the S-400 was being tested using ‘obsolete’ interceptors from the S-300P and concluded that it was not ready for production.

Finally the completion of the project was announced in February 2004. In April, a ballistic missile was successfully intercepted in a test of the upgraded 48N6DM interceptor missile.

Ракеты

Специальным распоряжением президента РФ раскрыты пять индексов зенитных ракет, которые может запускать ЗРС С-400, — 48Н6Е, 48Н6Е2, 48Н6ЕЗ,9М96Е2, 40Н6Е.

Ракеты
Индекс ГРАУ	Год	Дальность, км	Высоты, км	Время работы двигателя, c	Макси — мальная скорость, м/c	Скорость поражаемых целей, м/с	Длина, м	Диаметр, мм	Масса, кг	Масса боевой части, кг	Управление
48Н6E/ 48Н6	1992	150	12	до 2100	7,5	519	1800 — 1900	143—145	Полуактивное радиолокационное самонаведение с радиокоррекцией
48Н6E2/ 48Н6М	1992	200	до 2100	2800	7,5	519	1800 — 1900	150	Полуактивное радиолокационное самонаведение с радиокоррекцией
48Н6E3/ 48Н6-2/ 48Н6ДМ	?	250	до 2500	до 4800	7,5	519	1800 — 1900	180	Полуактивное радиолокационное самонаведение с радиокоррекцией
9М96Е2 / 9М96М не экспортный	1999	120/1-135	0,005-30/0,005-35	1000	240	420	24	Активное радиолокационное самонаведение
9М96Е	40	20	333	Активное радиолокационное самонаведение
40Н6Е	2008	до 400	185	Активное/полуактивное самонаведение

Ракета 9М96М при пуске одной ракеты обеспечивает вероятность перехвата тактического самолёта — 0,9, БПЛА — 0,8. Может маневрировать с перегрузкой 20G на высоте до 35 км что существенно повышает возможности перехвата баллистических ракет средней и малой дальности.

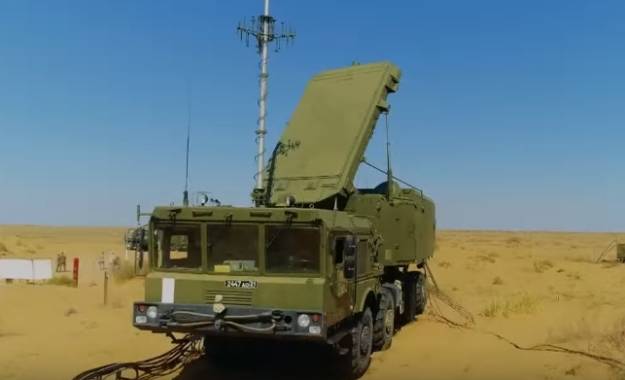

92N6E (NATO Codename: Gravestone) Multimode Engagement Radar

Первый канал

The 92N6E departs from the specialised engagement and fire control functionality of earlier radars in the Flap Lid family, exploiting abundant computing power no differently than Western AESAs. It is intended to provide autonomous manual and automatic sector searchs, target acquisition and tracking, in adverse weather, Electronic Counter Measures, chaff and low altitude clutter environments. The radar is equipped with an IFF capability.

The 92N6E Grave Stone will automatically prioritise targets, compute Launch Acceptable Regions for missile launches, launch missiles, capture missiles, and provide midcourse guidance commands to missiles while tracking the target and missile. Missile guidance modes include pure command link, semi-active homing, and Track via Missile (TVM) / Seeker Aided Ground Guidance (SAGG), where missile semi-active seeker outputs are downlinked to the Grave Stone to support the computation of missile uplink steering commands.

Первый канал

The radar can track 100 targets in Track While Scan mode, and perform precision tracking of six targets concurrently for missile engagements. data exchanges between the 92N6E Grave Stone and 30K6E battle management system are fully automatic.

The 92N6E Grave Stone data processing subsystem is designed around the Elbrus-90 mikro SPARC multiprocessor system, like the S-300PMU2 30N6E2 Tomb Stone variant. Computing power is exploited to support a diverse range of modes and waveforms. These including:

• Sniffing waveforms at varying power levels to establish the presence of interfering emitters at a given angle and frequency;
• Adaptive beam control reflecting immediate operational conditions;
• Variable PRFs and scan rates for missile and target tracking;
• Defeat of high power active noise jammers by the use of “radical measures” in the design.

New Electronic Counter Counter Measures technology was employed in the design of the 92N6E Grave Stone, but was neither described nor named.

Lemanskiy et al described the 48N6E3 missile in some detail, but did not include any disclosures beyond what is already public knowledge.

Image – ausairpower.net

The authors did state that increased radar power-aperture product performance in both the 92N6E Grave Stone and 91N6E Big Bird increases the capability of the S-400 Triumf to engage low signature or stealth targets, but their cryptic claim of 50 percent of the engagement range remains difficult to interpret.

What is evident is that the fully digital S-400 Triumf displays most  if not all of the typical capability gains seen in the latest generation of fully digital systems of Western design. Source

Image – ausairpower.net

Технические характеристики

Шасси для СОУ разработано Мытищинским Машиностроительным Заводом. На шасси использована гидромеханическая трансмиссия третьей серии с электронным блоком управления. Разработан новый интерьер и система защиты экипажа от подрыва. Увеличена грузоподъемность шасси под большее количество ракет (шесть в транспортно-пусковых контейнерах — против четырёх у «Бук-М2», установленных открыто). Артиллерийская часть пускового устройства разработана на НПП «Старт» в 2006 году.

Сравнительный чертёж ЗУР 3М9, 9М38М1, 9М317 и 9М317МЭ

Зенитный дивизион «Бук-М3» имеет 36 целевых каналов. Как и ЗРК «Бук-М2», новый ЗРК «Бук-М3» имеет в своём составе , что позволяет обнаружить крылатую ракету на высоте 10 м и удалении 40 км. Комплекс способен поражать воздушные цели, летящие со скоростью до 3 км/с на дальностях от 2,5 до 70 км и высотах от 5 м до 35 км. В Военной академии войсковой противовоздушной обороны имени Маршала Советского Союза А. М. Василевского, где готовят специалистов для зенитных ракетных комплексов и систем средней дальности, отмечают, что возможности «Бука» с обновленной ракетой существенно превосходят потенциал предыдущих ЗРК. Один дивизион таких комплексов может сопровождать и обстреливать до 36 целей, поражая их практически со стопроцентным результатом.

Пусковая установка (ПУ) 9А316М

Ракета 9М317М на этапе испытаний показала наилучшие характеристики. Она поразила мишени, имитирующие по характеристикам не только самолёты армейской, тактической и стратегической авиации и вертолеты, но и тактические баллистические и стратегические крылатые ракеты, а также ракеты противокорабельных комплексов. В ходе выполнения практических стрельб была подтверждена эффективность поражения противокорабельных ракет, летящих на сверхмалых высотах до пяти метров. Телетепловизионная система используется для обнаружения целей, их захвата и пассивного сопровождения в автоматическом режиме в любое время суток, и является всепогодной. Комплекс будет комплектоваться ракетами 9М317М с осколочно-фугасной боевой частью разработки концерна «Алмаз-Антей» производства Долгопрудненского НПП, имеющими более высокую скорость и выдерживающими большие боковые перегрузки по сравнению с ракетами комплекса «Бук-М2». Ракета 9М317М оснащена инерциальной системой управления с активной радиолокационной ГСН, что позволяет атаковать высокоманевренные цели в условиях сильного радиоэлектронного противодействия, поражать все существующие аэродинамические цели, наземные и надводные цели или оперативно-тактические ракеты. Старт ракеты осуществляется на основном двухрежимном (старт — марш) . Установлена система объективного контроля, созданная на базе современного программного обеспечения с использованием новейшего . Многофункциональная РЛС для СОУ 9А317М создана на ОКР «Авторитет», разработчик — НИИП им. В. В. Тихомирова. Транспортно-заряжающая машина (ТЗМ) 9Т243М разработана и производится на НПП «Старт». Почти все системы ЗРК «Бук-М3» построены на новой элементной базе. Для связи на комплексе установлены современные цифровые средства связи, обеспечивающие бесперебойный обмен как речевой информацией, так и кодированными данными целераспределения и целеуказания. Наведение ракеты возможно выполнять в различных режимах работы: только по ГСН ракеты, в командном режиме, в смешанном.

В одном из вариантов исполнения — колёсное шасси семейства МЗКТ-6922 для комплекса «Бук-М3» будет производиться в Белоруссии на Минском заводе колёсных тягачей (Volat).

Эскиз ракеты 9М317МЭ

В ракетах комплекса применяется стержневая БЧ с направленным подрывом по целям на высоте до 5 метров. БЧ способна пробивать высокопрочные материалы.

Стартовые и наземные средства комплекса

• Командный пункт 9С510М — число целевых каналов дивизиона — 36.
• Станция обнаружения и целеуказания 9С36М — сопровождение целей в диапазоне: дальности от 2,5 до 70 км; высоты от 0,005 до 35 км; скорости до 3000 м/с.
• Гусеничная самоходная огневая установка (СОУ) 9А317М — несёт 6 ракет в на подъемной рампе с многофункциональной .
• Пусковая установка (ПУ) 9А316М — несёт 12 ракет в ТПК на подъемной рампе.
• Транспортно-заряжающая машина (ТЗМ) 9Т243М.
• Ракета 9М317М для уничтожения всех типов целей в воздухе в условиях сильного противодействия не исключая сложно и интенсивно маневрирующие цели, а также расположенные на воде и на земле.

S-400 systems on combat duty in the Russian Armed Forces

According to public sources, 19 regiments armed with S-400 complexes were on combat duty in the Russian Armed Forces as of April 2017. Overall, these regiments included a total of 38 battalions and 304 launchers in Elektrostal, Dmitrov, Zvenigorod, Kurilovo (Moscow Region), Nakhodka (the Primorye Territory), Kaliningrad, Novorossiysk (the Krasnodar Territory), Polyarny (the Murmansk Region), Petropavlovsk-Kamchatsky (the Kamchatka Territory), Novosibirsk, Vladivostok, Sevastopol and other places.

The state armament program envisages the arrival of 56 S-400 battalions for troops by 2020, which will make it possible to rearm 28 two-battalion air defense missile regiments.

A battalion of Triumf surface-to-air missile systems was deployed on November 25, 2015 from the Moscow Region to Syria’s Hmeymim air base accommodating the Russian air task force. Later on, according to media reports, another S-400 battalion was deployed in the Syrian province of Hama. Source tass.com

S-400 Triumph missiles

The S-400 air defence missile system uses four new missile types in addition to the missiles of the S-300PMU system. The first missile inducted for the system was the 48N6DM (48N6E3). It is an improved variant of the 48N6M with powerful propulsion system. The missile can destroy airborne targets within the range of 250km.

Боевое применение

Летом 2007 года в г. Электросталь Московской области на более дежурство поступил первый дивизион, оборудованный ЗРС С-400 «Триумф». В 2009 году прибавился еще и второй дивизион, который вместе с первым составил 606-й гвардейский зенитный ракетный пол (16 ПУ).

Зимой 2016 года в Электростали сформировали новый ракетный полк ЗРС С-400, которым был заменен 606-й зенитно-ракетный полк 4-й дивизии ПВО.

Осенью 2015 года представитель Воздушно-космических войск России сообщил, что ЗРК из Подмосковья был переброшен военно-транспортной авиацией РФ в Сирию в течение суток.

Весной 2011 года на дежурство заступил второй полк, оборудованный ЗРС С-400 – 210-й Краснознаменный зенитный ракетный пол в поселении Дмитров (2 дивизиона по 8 пусковых установок в каждом).

Зимой 2014 года было сформировано всего пять полков ЗРС С-400: в Подмосковье, на Тихоокеанском и Балтийском флотах, а также в Южном военном округе. В состав каждого пока относилось 2 дивизиона ЗРС С-400 и в каждом по 8 пусковых установок.

Осенью 2015 года, после того как Турцией был сбит российский самолет, ЗРС С-400 была установлена в Сирии на российской авиационной базе «Хмеймим» в Латакии. Переброска была выполнена на военно-транспортных самолетах АН-124 «Руслан», взятых на одном из подмосковных полков.

7 апреля 2017 года по Сирии были выпущены американские крылатые ракеты BGM-109 «Томагавк» не были поражены системой С-400. Проведение операции спровоцировала негативную реакцию у официальных лиц Российской Федерации. Обозреватели National Interest полностью согласны с тем, что С-400 не использовался после предупрежения о ракетном обстреле со стороны США, поскольку обе ядерные сверхдержавы боялись по ошибке вступить в военную конфронтацию.

Вторая часть обозревателей выделяют общую проблему низколетящих целей. Дело в том, что без ассистированию самолета ДРЛО, такого, как А-50, а также наземные комплексы ПВО, даже не применительно к С-400, не способны наносить удар низколетящим военным объектам за пределами радиогоризонта, который составляет десятки километров с учетом использования вышек для РЛС. Специальные низковысотные обнаружители могут самостоятельно создавать зоны обнаружения на сверхмалых высотах на большй дальности, включая загоризонтные РЛС, РЛС на аэростатах, удаленные НВО вокруг центра, НВО с воздушным базированием (перехватчик МиГ-31 с 80-х гг. спосбен на самостоятельный преехват, вертолеты). Для прикрытия района около 2000 км2, защищаемого С-400, достаточно собственной зоны, но недостаточно для прикрытия удаленных объектов от дислокации С-400, если только ракета не управляется посредством данных радара самолета ДРЛО, зона защиты от низколетящих целей на сверхмалых высотах – в 10 раз больше. Противодействием мощной атаке крылатый ракетам является региональная система ПВО с массовым применением рассредоточенных ЗРК ближнего радиуса действия как «Тор» и «Бук», которые создавая множество зон ПВО радиусом нескольких десятков километров против низколетящей целей могут перекрыть полет для них на целой стране. Причем мобильность этих компонентов, в частности «Тора» на бронированной платформе, может вести огонь в движении и не имеющего координат GPS для поражения, делает такое ПВО сложноузявимым для удара крылатыми ракетами по другим самим. Развертывание таких комплексов, вероятно и запланировано в Сирии в качестве ответных мер от МО РФ, по мнению экспертов. Но принципиальным техническим решением, нивелирующим значение низкого полета крылатых ракет, является уже готовая интеграция С-400 с самолетами раннего предупреждения А-50/50У в режиме целеуказания и командования, где полученное предупреждение от самолета ДРЛО показывает рассредоточенным системам зенитно-ракетного комплекса разобрать секторы обстрела.

Основные характеристики

• Скорость цели максимальная, км/с – 4,8
• Дальность обнаружения, км – 600

Границы зоны прикрытия по дальности, км:

• максимум – 400
• минимум – 2.

Границы зоны прикрытия по высоте от аэродинамических целей (км):

• максимум – до 30 (ракетой 40Н6Е) / до 27 (ракетами 48Н6ДМ)/ до 35 (ракетами 9М96М)
• минимум – 0,005

Границы зоны прикрытия по дальности от всех доступных баллистических ракет, км

• максимум – 60
• минимум – 5.
• Обстреливаемых одновременно целей максимум – 80 (10 целей каждый ЗРК, всего до 8 ЗРК под общим управлением) (до 2012 г. — 36 (6 ЗРК по 6 целей))
• Наводимых на цели ракет максимум – 160 (20 ракет каждый ЗРК, всего до 8 ЗРК под общим управлением)
• Готовность, минут – 0,6 из режима ожидания / развёрнутый на местности 3
• Непрерывной работы часов – 10 000

Срок службы, лет:

• компонентов – минимум 20.
• ракет – 15.

Состав системы

Презентация компонентов аккумулятора Triumph в 2018 году.

В систему С-400 входят:

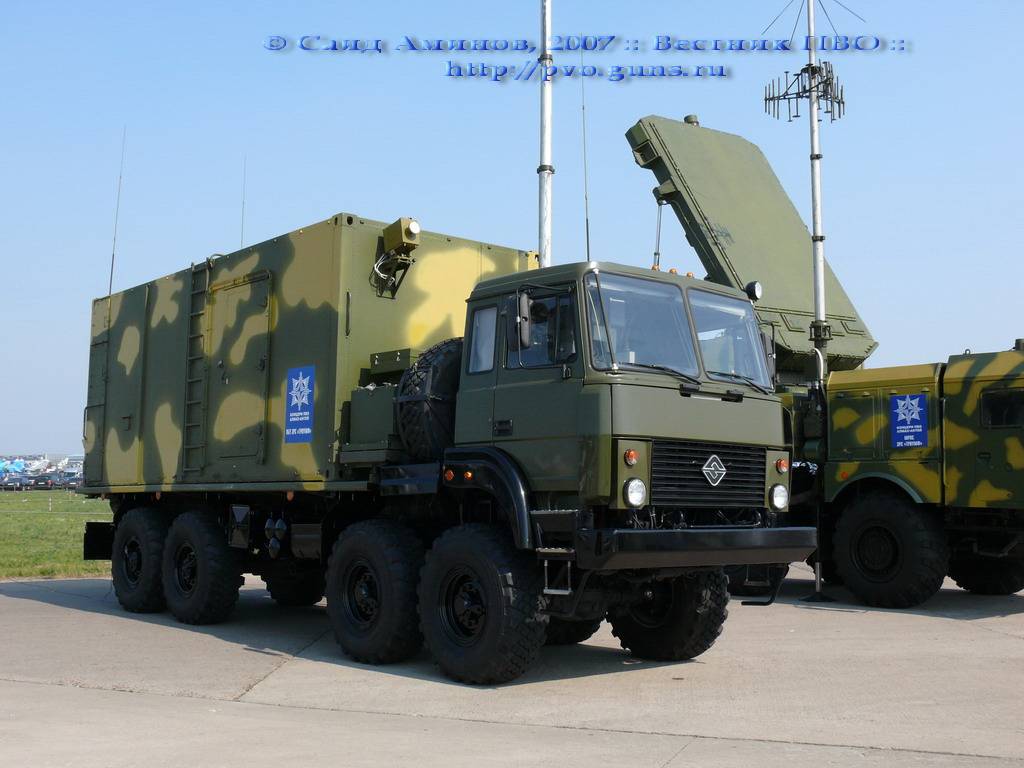

• 1 мобильный командный пункт 55К6Э.
• 1 мобильная радиолокационная станция 91Н6Е.
• До 8 групп запуска, в том числе:
  • 1 многофункциональная мобильная радиолокационная станция 92Н6Е.
  • 1 высотная мобильная радиолокационная станция 96Л6Е.
  • 1 малогабаритная мобильная радиолокационная станция и малые цели 40Б6М.

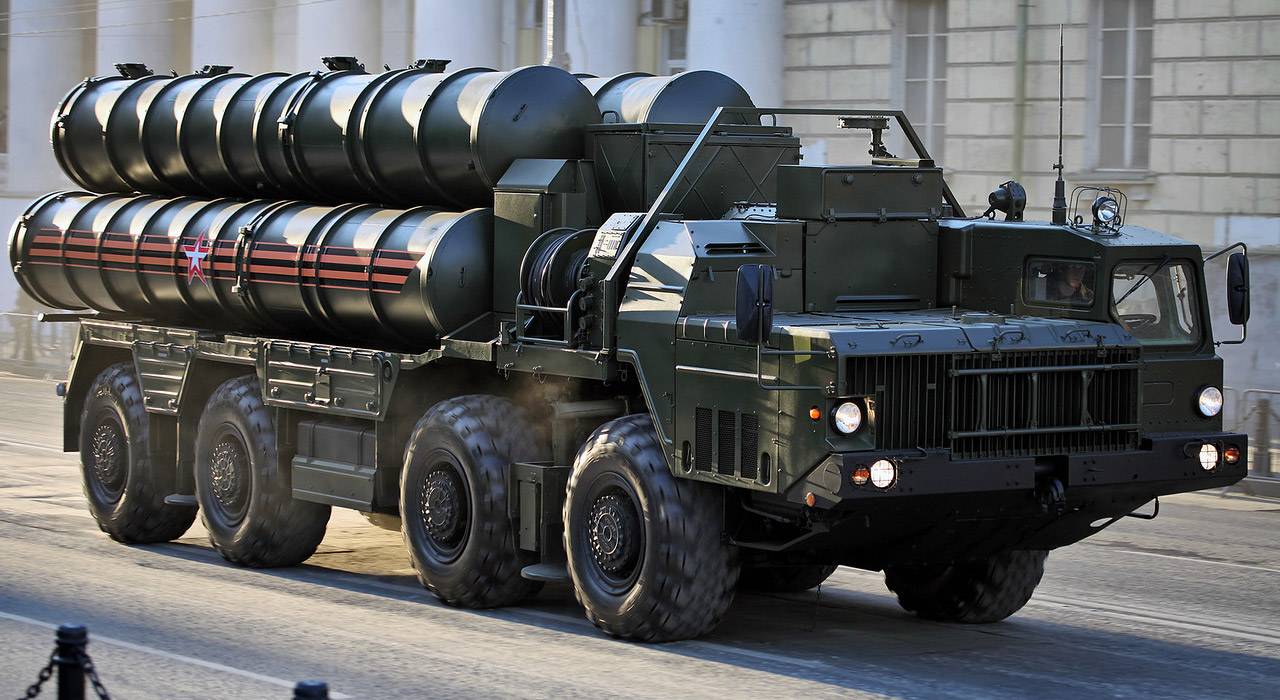

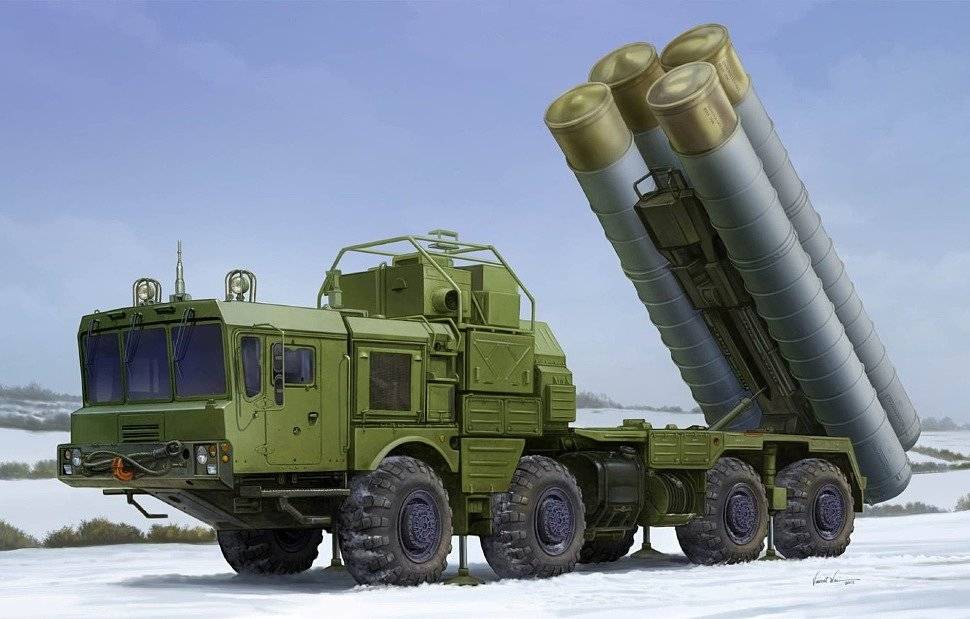

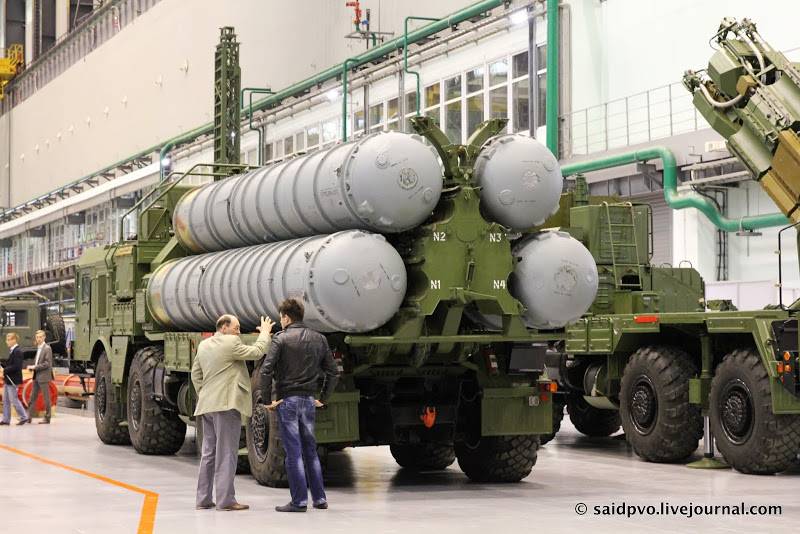

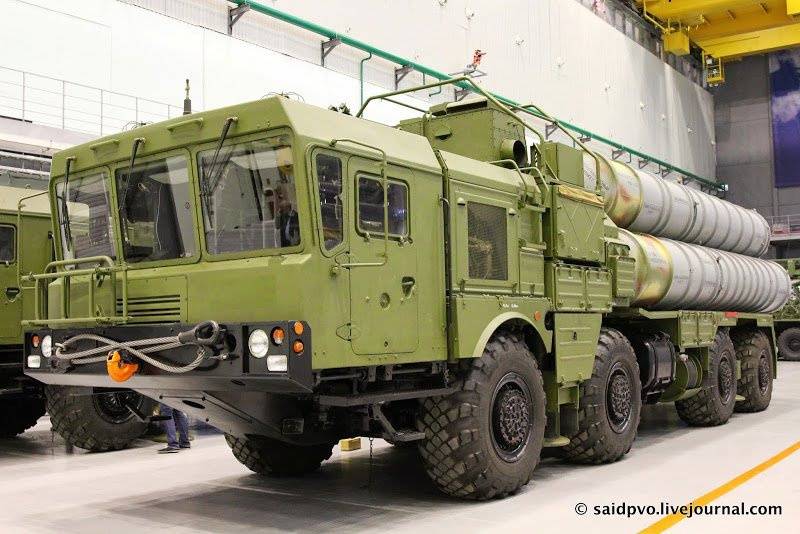

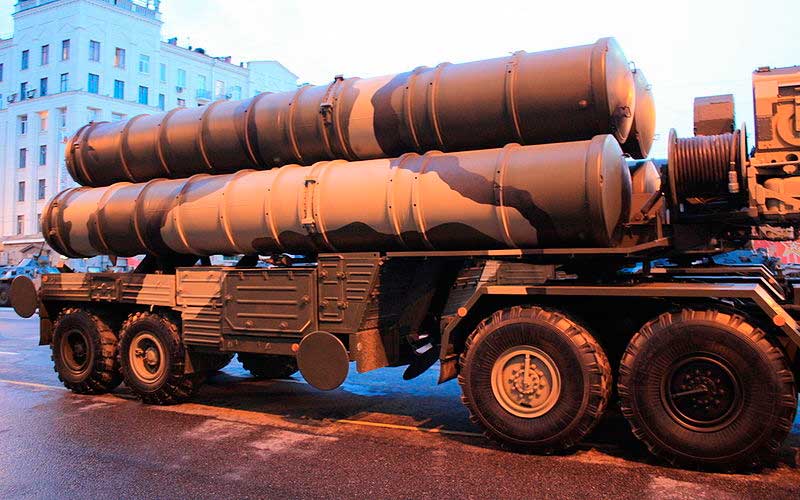

  • До 12 ракет-носителей 5П85ТЭ2 / 5П85СЕ2 по 4 ракеты на каждой.
  • 5 типов ракет (разные дальности и высота удара автоматически выбираются при стрельбе в соответствии с определением типа цели).
• Система обслуживания огневого сооружения.
• Система обслуживания ракет.

Всего в систему входит до 48 готовых к стрельбе ракет. Различные системы, присутствующие в области, могут работать в сети и, таким образом, покрывать обширную территорию.

Командный пункт также может управлять такими системами, как С-300ПМУ1 / 2 , Тор-М1 и Панцирь-С1 .

77N6-N and 77N6-N1 hypersonic missile to be used by S-500

The S-500 Prometheus uses two new types of missile the 77N6-N and 77N6-N1, the first Russian missiles with inert warheads, which can destroy nuclear warheads by force of impact, i.e., by hitting them with precision at great speed. No explosives are needed: Russian engineers’ estimates show that a collision at a speed of 7km/s would be sure to destroy just about any flying object. Source armyrecognition.com

Russian Aerospace Forces to Get State of the Art S-500 Air Defense Systems: Here

The S-400 Triumph also launches 9M96E and 9M96E2 medium range ground-to-air missiles. Designed for direct impact, the missiles can strike fast moving targets such as fighter aircraft with a high hit probability. The maximum range of the 9M96 missile is 120km.

9M96E and 9M96E2 missiles (Fakel in Milparade.ru)
	9M96E	9M96E2
Target engagement envelope, km: Range: minimum maximum	1 40	1 120
Altitude: minimum maximum	0.005 20	0.005 30
Weight, kg: missile warhead container with four missiles	333 24 2,300	420 24 2,700
Average velocity, m/s	750	1,000
First shot hit probability: piloted target unpiloted target target═s payload	0.9 0.8 0.7	0.9 0.8 0.7

Экспортные поставки

В настоящее время С-400 стоят на вооружении только в ВС РФ. Представители Минобороны РФ заявляли, что поставки “Триумфов” Белоруссии и Казахстану могут начаться “после 2015 г.”, официально о фактах таких поставок не сообщалось.

25 ноября 2015 г. помощник президента РФ по вопросам военно-технического сотрудничества Владимир Кожин рассказал представителям СМИ, что ведутся переговоры о поставке С-400 в КНР. В марте 2016 г. гендиректор госкорпорации “Ростех” Сергей Чемезов сообщил, что Китай перечислил аванс за поставку ЗРС. 26 апреля 2017 г. пресс-служба Федеральной службы по военно-техническому сотрудничеству России (ФСВТС) подтвердила начало исполнения контракта.

15 октября 2016 г. РФ и Индия подписали соглашение о поставках С-400 “Триумф” в эту страну.

В ноябре 2016 г. стало известно о переговорах Турции и РФ по вопросу закупки С-400. В марте 2017 г. Чемезов сообщил, что турецкая сторона высказала пожелание получить от России кредит на приобретение вооружения, в том числе С-400. О готовности РФ поставить Турции ЗРС С-400 заявил 1 июня 2017 г. президент РФ Владимир Путин.

Тактико-технические характеристики ЗРС С-400 “Триумф” (40Р6)

Максимальная скорость поражаемых целей, км/c………………..4,8 Дальность обнаружения цели, км………………..600 Дальность поражения аэродинамической цели, км………………..максимальная-400; минимальная-2 Высота поражения цели, км………………..максимальная-30; минимальная-0,005 Дальность поражения тактических баллистических целей, км………………..максимальная-60; минимальная-7 Количество одновременно обстреливаемых целей (полным составом ЗРС)………………..36 Количество одновременно наводимых ракет (полным составом ЗРС)………………..72 Время развёртывания системы из походного состояния………………..5-10 минут Наработка средств системы до капитального ремонта………………..10 000 часов Эксплуатационный срок службы, лет………………..наземных средств – не менее 20; зенитных управляемых ракет – 15

Что входит в состав

В вопросе структуры и комплектования С-400 фактически ничем не отличается от своего предшественника. В состав ЗРК входит многофункциональная РЛС, установка для запуска ракет, а также полностью автономные системы наведения и целеуказания. Что касается отличий, то новая модель обеспечивает сопровождение намного большего числа целей, да и вероятность их одновременного уничтожения выше.

Непосредственно в состав С-400 «Триумф» входит сразу несколько конструктивных элементов. Система автоматического управления и наведения 30К6Е включает:

• Командный пункт управления боем 55К6Е.
• Для быстрого обнаружения и ведения противника используется РЛС 91Н6Е.

В состав непосредственно зенитного комплекса 98Ж6Е также входят дополнительные составные части:

• РЛС управления и сопровождения воздушных целей 92Н2Е.
• Для непосредственного запуска ракет применяются стартовые установки 5П85ТЕ2 или же 5П85СЕ2.
• Список ракет, с которыми совместим этот комплекс, впечатляет. Могут быть запущены 48H6E, 48H6E2, 48H6E3. Этот ЗРК допускает также запуски ракеты для поражения сверхдальних целей 40Н6Е.

Если того требует сложившаяся тактическая обстановка, огневому расчету дополнительно могут придаваться следующие опциональные средства:

• Специально предназначенная для сопровождения целей на максимально доступной высоте РЛС 96Л6Е.
• Вышка 40В6М, созданная для улучшения сигнала на антенне 92Н6Е.

Развёртывание

6 августа 2007 года в подмосковной Электростали на боевое дежурство заступил первый дивизион, оснащённый зенитно-ракетной системой С-400 «Триумф». В 2009 году к нему прибавился второй дивизион, составивший вместе с первым 606-й гвардейский зенитный ракетный полк (всего 16 ПУ).

16 мая 2011 года заступил на дежурство второй полк, оснащённый ЗРК С-400, — 210-й зенитный ракетный полк в Дмитрове (2 дивизиона, каждый по 8 пусковых установок).

8 июня 2012 года на испытательном полигоне «Капустин Яр» состоялась передача войскам Восточного военного округа очередного полкового комплекта ЗРК С-400 (2 дивизиона по 8 пусковых установок в каждом). Предположительно комплекс будет базироваться в Находке.

По данным на 29 января 2014 года, сформировано было всего 5 полков С-400: в Подмосковье, на Балтийском и Тихоокеанском флотах и в Южном военном округе. В состав каждого полка входят два дивизиона С-400 по восемь пусковых установок в каждом.

Между тем, еще 26 декабря 2013 года пресс-служба ОАО «Алмаз-Антей» заявляла о поступлении на вооружение еще двух полковых комплектов (4 дивизионов) С-400.

6 полков/12 дивизионов/96 ПУ в 2014 расположены:

• 2 дивизиона в Электростали
• 2 дивизиона в Дмитрове
• 2 дивизиона в Звенигороде
• 2 дивизиона в Находке
• 2 дивизиона в Калининградской области
• 2 дивизиона в Новороссийске.

полк (все 6) — входят 2 дивизиона С-400 с 8 пусковыми установками

Всего до 2021 года планируется приобрести 56 дивизионов; для обороны Москвы до четырёх полков С-400 к 2021 году. Вооруженные силы России начиная с 2014 года будут получать по два-три полковых комплекта зенитных ракетных комплексов С-400 в год с ростом темпов. Предусмотрена закупка 28 полковых комплектов С-400.

Выводы

Конструкторское бюро «Факел» приступило к созданию нового ЗРК типа 9М96 еще в период 80-х годов XIX века. Продолжительность полета ракеты предусматривалась не меньше 50 кг. Зенитно-ракетный комплекс способен легко маневрировать при наличие серьезных перегрузок и запускать заряды с конструкцией поперечного смещения, что обеспечивало высокую точность уничтожения целей. Дополнительный эффект обеспечивали боеголовки автоматического наведения. Тогда же предполагалась эксплуатация этих комплексов в формате «воздух-воздух». Комплексы ЗРК «Витязь» были не столь большими по габаритам, но в то же время ничем не уступали по эффективности. Они использовали ракеты 9М100. Главная задача, поставленная перед конструктором НАТО время – разработка унифицированных зарядов, которые бы позволили усилить не просто внутреннюю оборону, но и отлично шли на экспорт в другие страны мира.
