Развертывание
Стрела-1 использовалась в батареях ПВО ближнего действия советских мотострелковых и танковых полков. Батарея состояла из артиллерийского взвода из четырех ЗСУ-23-4 « Шилка» и взвода ЗРК из четырех машин «Стрела-1».
Взвод «Стрела-1» содержит, помимо командирской машины, один TEL, оснащенный пассивной радиолокационной системой обнаружения, аналогичной радиолокационному приемнику , и еще несколько (обычно три) без какой-либо радиолокационной системы. Система радиолокационного обнаружения представляет собой 9С16 «Плоский бокс» и состоит из четырех датчиков, установленных вокруг БРДМ, что обеспечивает охват на 360 градусов. Эта система не излучает радиолокационную энергию, но может обнаруживать радиоволны, излучаемые самолетом, предупреждая транспортное средство о приближающемся летательном аппарате и помогая в обнаружении целевого самолета с помощью оптической системы. Типичная тактика предусматривает запуск двух ракет по каждой цели, чтобы повысить вероятность ее поражения.
В России система 9К31 «Стрела-1» была заменена системой 9К35 «Стрела-10» .
ЗРК «Стрела-10» в армии ДНР
В связи с наличием вооруженного конфликта на востоке Украины многих интересует вопрос, благодаря какому вооружению ополченцам удается противостоять ВСУ? Использует ли в ДНР армия Новороссии ЗРК «Стрела-10»? Действительно, данный комплекс задействован в гражданском конфликте на Украине. Применяется данное орудие обеими враждующими сторонами. На вооружении армии ДНР ЗРК «Стрела-10» состоит с 2014 года.
Судя по заявлениям со стороны ВСУ, несколько таких комплексов было захвачено у украинских военных. В ДНР ЗРК «Стрела-10» армии «Новороссии» в 2015 году был замечен в нескольких километрах от точки, с которой был произведен выстрел из «Бука» по малазийскому авиалайнеру. Тем не менее, несмотря на несколько версий этой трагедии, эксперты утверждают, что характеристик ЗРК будет недостаточно для уничтожения пассажирского судна или высотного военно-транспортного самолета. Армией ПВО ДНР ЗРК «Стрела-10» с 2015 года применяется для учений. Экипажи комплексов сдают нормативы по отражению засад, прохождению химически зараженных участков, отражению условных атак с воздуха. В качестве средств противовоздушной обороны ополченцы располагают различной боевой техникой, в том числе и ЗРК «Стрела-10». С 2016 ПВО армии ДНР обладает 70 данными комплексами.
9K35 Technical Data
| Основные характеристики ЗРК типа “Стрела-10” Principal Technical Specifications of the Strela 10 SAM System | ||||
Комплекс | Стрела-10СВ | Стрела-10М | Стрела-10М2 | Стрела-10М3 |
Ракета | 9М37 | 9М37М | 9М37М | 9М333 |
| БМ TELAR | 9A35/9A34 | 9A35M/9A34M | 9A35M2/9A34M2 | 9A35M3/9A34M3 |
Зона поражения, км | 0,8..5 | 0,8..5 | 0,8..5 | 0,8..5 |
– по высоте | 0,025..3,5 | 0,025..3,5 | 0,025..3,5 | 0,01..3,5 |
– по параметру | до 3 | до 3 | до 3 | до 3 |
Вероятность поражения истребителя | 0,1..0,5 | 0,1..0,5 | 0,3..0,6 | 0,3..0,6 |
Макс. скорость поражаемых целей | 415/310 | 415/310 | 415/310 | 415/310 |
Скорость полета ЗУР, м/с | 517 | 517 | 517 | 517 |
Время реакции, с | 6,5 | 8,5 | 6,5 | 7,0 |
Масса ракеты, кг | 40 | 40 | 40 | 42 |
Масса боевой части, кг | 3 | 3 | 3 | 5 |
Число ракет на боевой машине | 4+4 | 4+4 | 4+4 | 4+4 |
Год принятия на вооружение | 1976 | 1979 | 1981 | 1989 |
| Table: Said Aminov Vestnik PVO |
Состав и описание ЗРК «Стрела-10»
В состав зенитно-ракетного комплекса 9К35 «Стрела-10» входят как боевые средства (БМ 9К35 и 9К34 и ЗУР 9КЛ37), так и средства, необходимые для его технического обслуживания. К ним относятся контрольно-проверочная машина и машина технического обслуживания.
Организационно 9К35 объединяются в зенитно-ракетный взвод, который состоит из трех машин 9А34 и одной командирской 9А35. Командирская машина оборудована пассивным радиопеленгатором целей, 9А34 пеленгатора не имеет. В состав зенитной ракетно-артиллерийской батареи, кроме взвода ЗРК «Стрела-10», входил еще и взвод ЗРПК «Тунгуска». В качестве пункта управления батареи использовался ПУ-12 (ПУ-12М), который в будущем планировали заменить на КП «Ранжир».
Основными элементами ЗРК 9К35 «Стрела-10» являются боевая машина (БМ) 9А35 (9А34) и ЗУР (зенитная управляемая ракета) 9М37. ЗРК 9К35, в отличие от комплекса «Стрела-1», установлен на базе гусеничного тягача МТ-ЛБ, что значительно повышает проходимость комплекса и позволяет ему передвигаться вне дорог с твердым покрытием. Использование данного шасси позволило увеличить возимый боекомплект до восьми ЗУР (четыре в пусковой установке и столько же в грузовом отсеке МТ-ЛБ). Правда, разработчикам комплекса пришлось немало потрудиться над приборной частью машины, на которую воздействовала мощная вибрация гусеничной машины.
Важнейшим элементом комплекса «Стрела-10» является зенитная твердотопливная управляемая ракета 9М37. Она имеет головку самонаведения (ГСН) с двумя каналами: основным и дополнительным. В качестве основного используется фотоконтрастный режим, а в качестве дополнительного – инфракрасный режим наведения на цель. Дополнительный канал (его нет на ЗРК «Стрела-1») повышает возможности комплекса при стрельбе вдогонку и навстречу воздушным целям.
Однако инфракрасную ГСН можно привести в боевую готовность только один раз: для ее охлаждения используется жидкий азот, который находится в корпусе ракеты, его достаточно только на один цикл подготовки. Использовать или нет инфракрасный канал решает оператор комплекса, непосредственно перед запуском.
Ракета 9М37 была выполнена по схеме «утка», в ее задней части располагаются элероны, которые уменьшают угловую скорость вращения.
Для повышения эффективности поражения в боевую часть ракеты входят поражающие стержневые элементы. Ракеты оснащается двумя видами взрывателей: контактным и бесконтактным. В случае промаха ЗУР 9М37 самоуничтожается.
Для более эффективного поражения воздушных целей комплекс «Стрела-10» оснащен системой оценки зоны пуска 9С86, основной функцией которой является просчет необходимых углов упреждения. В ее основу входит когерентно-импульсный радиодальномер, работающий в миллиметровом диапазоне, который определяет расстояние до цели и ее радиальную скорость.
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ, ИСПОЛЬЗУЕМЫЕ В КОМПЛЕКСЕ
Общее устройство ракеты 9М37
Зенитная управляемая ракета 9М37 предназначена для поражения самолетов с реактивными, газотурбинными и поршневыми двигателями, самолетов-снарядов и вертолетов на высотах от 25 до 3500 м при скорости полета до 417 м/с (1500 км/ч) на встречных курсах и до 306 м/с (1100 км/ч) на догонных курсах и маневрирующих с перегрузками 3 – 5 единиц, в любое время года.
Компоновка ЗУР 9М37: 1 – головка самонаведения; 2 – автопилот; 3 – боевая часть с предохранительно-исполнительным механизмом и блоком питания; 4 – неконтактный датчик цели; 5 – двигательная установка |
Поражение целей ракетой 9М37 обеспечивается при стрельбе по визуально видимым целям днем на встречных и догонных курсах, а ночью — только на догонных курсах.
Ракета 9М37 представляет собой одноступенчатую, малогабаритную твердотопливную ракету, выполненную по аэродинамической схеме «утка». Рули ракеты расположены в передней части, а крылья размещены в хвостовой части. Рули и крылья расположены на ракете по Х-образной схеме и лежат в одной плоскости.
Ракета 9М37 наводится на цель системой пассивного самонаведения по методу пропорциональной навигации.
Ракета имеет двухканальную систему управления, аэродинамическое ограничение скорости крена, контактно-неконтактное взрывательное устройство, осколочно-фугасную боевую часть и бортовой источник питания.
Собранная ракета помещается в металлический контейнер.
Конструктивно ракета выполнена в виде пяти отсеков и контейнера:
- отсек №1 — головка самонаведения;
- отсек №2 — автопилот и контактный датчик цели взрыватель-ного устройства;
- отсек №3 — боевая часть с размещенными в ней предохранительно-исполнительным механизмом (ПИМ) и блоком питания;
- отсек №4 — неконтактный датчик цели;
- отсек №5 — двигательная установка с размещенными на ней крыльями и блоком крена.
Тактико-технические характеристики ракеты 9М37:
- калибр — 120 мм;
- длина — 2190 мм;
- масса — 39,2 кг;
- масса контейнера с ракетой — 70 кг;
- масса боевой части — 3 кг;
- масса укупорки с ракетой— ПО кг;
- дальность (наклонная) поражения — от 800 до 5000 м;
- диапазон параметров — от 0 до 3000 м;
- максимальная скорость полета — 700 м/с;
- средняя скорость полета — 550 м/с;
- зона ограничения стрельбы в направлении солнца — 20°;
- дальность взведения взрывательного устройства — 250 м от БМ;
- время боеготовности — 5 с;
- условия эксплуатации — в любое время года днем и ночью при температуре от –50 до +50° С.
В войсках ракеты 9М37 размещаются в контейнерах и при эксплуатации из них не извлекаются.
Контейнеры с ракетами хранятся или в деревянной укупорке (на складах, базах), или на боевой машине (на пусковой установке или внутри БМ).
Особенности ракеты 9М37M
Основным отличием ракеты 9М37М от ракеты 9М37 является наличие в автопилоте блока, отвечающего за отвечающего за помехозащиту. В условиях сброса помех оператор ЗРК включает схему помехозащиты, которая автоматически обеспечивает отстройку ГСН от помех. Схема помехозащиты обеспечивает отстройку от помех как зависших на парашюте, так и свободно падающих.
Зенитная управляемая ракета 9М31М
Зенитная управляемая ракета 9М31М предназначена для поражения низколетящих воздушных целей на высотах от 30 до 3500 м при скоростях полета до 310 м/с на встречных курсах и до 220 м/с на догонных курсах и маневрирующих с перегрузкой до 3 единиц.
Поражение целей ракетой 9М31М при стрельбе обеспечивается днем на догонных и встречных курсах, а ночью — только на догонных курсах.
ЗУР 9М31М представляет собой одноступенчатую малогабаритную твердотопливную ракету, выполненную по аэродинамической схеме «утка».
Ракета наводится на цель системой пассивного самонаведения по методу пропорциональной навигации.
Ракета содержится в герметизированном контейнере 9Я23. При хранении контейнер помещается в деревянную парковую укупорку.
Ракета состоит из пяти отсеков:
- отсек № 1—головка самонаведения (ГСН);
- отсек № 2 — автопилот, в котором конструктивно размещены блок питания и контактный датчик цели взрывательного устройства;
- отсек № 3 — боевая часть с предохранительно-исполнительным механизмом;
- отсек № 4 — неконтактный датчик цели;
- отсек № 5 — двигательная1 установка, на которой размещены крылья с роллеронами.
Тактико-технические характеристики ракеты 9М31М:
- калибр — 120 мм;
- длина— 1803 мм;
- размах крыльев — 360 мм;
- масса —30,5 кг;
- масса ракеты с контейнером — 55 кг;
- масса ракеты с контейнером в укупорке — 95 кг;
- масса боевой части — 2,75 кг;
- масса ВВ — 1 кг;
- дальность поражения целей — до 4200 м;
- средняя скорость полета — 500 м/с;
- максимальная скорость полета — 536 м/с.
(По учебнику МО РФ «Зенитный ракетный комплекс ближнего действия «Стрела-10» под ред. И.И. Богдан)
Модификации
9К35М «Стрела-10М»
Основным отличием комплекса от базового варианта являлось наличие новых головок самонаведения ракет 9К37М. Новая ГСН выбирала цели по траекторным признакам, что заметно снижало эффективность помех-ловушек.
9К35М2 «Стрела-10М2»
Комплекс создан по решению ГРАУ и МОП. Причиной стала необходимость повышения степени автоматизации боевой работы комплекса. Основным отличием являлось наличие аппаратуры автоматизированного приёма и реализации целеуказания от батарейного командирского пункта ПУ-12М, от пункта управления начальника ПВО полка и от РЛС обнаружения. На боевую машину по бокам были установлены поплавки из пенополиуретана для возможности преодоления водных преград с полным комплектом ЗУР и пулемётом. Комплекс был принят на вооружение в 1981 году.
9К35М3 «Стрела-10М3»
Боевая машина 9А35М3-К «Стрела-10М3-К». Колёсный вариант на базе БТР-60.
По решению Совета министров СССР от 1 апреля 1983 года была начата разработка дальнейшей модернизации ЗРК «Стрела-10». Новый комплекс должен был более эффективно вести борьбу с визуально видимыми низколетящими самолётами, вертолётами, с места и при коротких остановках в обстановке интенсивных оптических помех. В 1989 году, после испытаний, комплекс был принят на вооружение, так как удовлетворял всем предъявленным требованиям.
См. также: Сосна (ЗРК)
9К35М4 «Стрела-10М4»
В составе комплекса тепловизионная система, . Спектральный диапазон тепловизионного канала составляет 3—5 мкм. ЗРК позволяет вести огонь по принципу «выстрелил-забыл». Вооружение состоит из 8 ЗУР 9М333 (9М37М, 9М37МД). Скорость поражаемых целей до 420 м /с.
«Стрела-10МН»
Стрела-10МН 1-го гв. зенитного ракетного полка 106-й гв. вдд. 21 декабря 2018 года.
Российская модификация, разработанная АО «КБ точного машиностроения имени А. Э. Нудельмана» для модернизации комплексов «Стрела-10М», «Стрела-10М2» и «Стрела-10М3». На комплекс установлена тепловизионная система, автомат захвата и сопровождения цели и блок сканирования. Поставляется в ВПВО СВ и в ВДВ с 2015 г.
«Стрела-10Т»
Белорусская модификация, разработанная НПО «Тетраэдр» на базе «Стрела-10М2». На комплекс установлена оптико-электронная система ОЭС-1ТМ, цифровая вычислительная система и аппаратура навигации GPS. Комплекс может быть размещён на колёсном шасси.
«Стрела-10БМ2»
Белорусская модификация, разработанная ООО «БСВТ – новые технологии» смонтирована на шасси МТ-ЛБ и оснащена четырехканальной (узкое и широкое поля зрения) тепло-телевизионной оптико-электронной станцией (ОЭС) «Стриж-М2», которая обеспечивает боевой машине возможность круглосуточной работы (днем и ночью) в условиях недостаточной видимости. Дальность обнаружения целей, типа вертолет или штурмовик составляет не менее 20 000 метров, а распознавания – от 7 000 до 10 000 метров. Использование пассивной системы обнаружения, сопровождения и наведения позволяет ЗРК «Стрела-10БМ2» иметь высокую радиолокационную скрытность. Зенитный ракетный комплекс
вооружен двумя типами ракет с полуактивной и пассивной головками самонаведения, что дает возможность не только поражать различные типы целей, в том числе беспилотные летательные аппараты, но и делает малоэффективным использование воздушным противником бортовых средств радиоэлектронной защиты. Наличие в ЗРК «Стрела-10БМ2» приемо/передатчиков ГЛОНАСС/GPS, геомагнитного датчика и цифрового датчика пути сокращает подготовку боевой машины к работе более чем в семь раз по сравнению с 9К35М «Стрела-10М». Помимо того зенитный ракетный комплекс оснащен цифровой радиостанцией Р-181-50Т, которая обеспечивает уверенную связь в сложной помеховой обстановке. Диапазон рабочих частот радиостанции от 30 до 108 МГц.
ЗУР 9М333
Новая ЗУР для комплексов «Стрела-10», также как и 9М37 выполнена по аэродинамической схеме «утка». Ракета оснащена двигателем повышенной эффективности и транспортно-пусковым контейнером. Также ракета имеет новую головку самонаведения, автопилот и боевую часть. Новая ГСН имеет три режима работы, помимо инфракрасного и фото контрастного, имеется помеховый режим. Автопилот обеспечивает более устойчивую работу ГСН и контура управления ракетой. Новая боевая часть имеет массу 5 кг (вместо 3 кг на ЗУР 9М37). Повышена вероятность поражения целей за счёт увеличения разрывного заряда, длины и сечения поражающих элементов. Длина ракеты увеличена до 2,23 м. Как и ракеты 9М37, ракета 9М333 может использоваться всеми модификациями комплекса «Стрела-10».
Зенитно-ракетный комплекс 9К35 «Стрела-10СВ»
ЗРК 9К35 “Стрела-10СВ”
В конце 60-х гг. руководством СССР была признана необходимость создания не только самоходных всепогодных ЗРК с радио-локационными системами, но и относительно недорогого всепогодного ЗРК с оптикоэлектронной системой наведения ракет для оснащения им зенитных батарей мотострелковых (танковых) полков Советской Армии. Работы над созданием нового комплекса, который стал результатом глубокой модернизации самоходного ЗРК «Стрела-1», были начаты в 1969 году, и уже в 1973 году он поступил на испытания.
В состав нового ЗРК 9К35 «Стрела-10СВ» вошли боевые средства (боевые машины 9К35 и 9К34, зенитная управляемая ракета 9КЛ37) и технические средства (контрольно-проверочная машина 9В839, машина технического обслуживания 9В915, система внешнего электропитания 9Э111). В 1976 году после испытаний и доработок комплекс был принят на вооружение. Боевая машина 9А35 представляет собой гусеничный бронированный тягач МТ-ЛБ, в корпусе которого размещены радиоэлектронное оборудование и места механика-водителя и командира. В задней части машины установлена башня с пусковой установкой, на которой расположена рама с четырьмя транспортно-пусковыми контейнерами ЗУР 9М37 (еще четыре запасных контейнера хранятся в грузовом отделении машины). Перезаряжение установки четырьмя ЗУР производится вручную за время до 3 минут. Внутри башни имеются место оператора и оптический визир 9Ш-127.
Передняя стенка башни «Стрела-10СВ» выполнена из бронестекла и обеспечивает оператору сектор обзора в 60°. Наведение пусковой установки по азимуту на 360° и по углу места от -5° до +80° обеспечивается электроприводом. ПУ оснащена аппаратурой оценки зоны (АОЗ) 9С86 в составе когерентно-импульсного радиолокационного дальномера (антенна его расположена между парами контейнеров с ракетами) и аналого-вычисли-тельного устройства. АОЗ имеет дальность действия до 10 км и предназначена для автоматического определения дальности и скорости цели, вычисления углов упреждения при пуске ракеты, наведения пусковой установки и определения момента пуска ракеты. Кроме того, боевая машина имеет аппаратуру опознавания «свой-чужой», навигационную систему, радиостанцию Р-123М и внутреннее переговорное устройство. В походном положении ПУ складывается на крышу самохода. Время развертывания комплекса в боевое положение – 20 секунд. Электропитание машины осуществляется от генератора, работающего от ходового двигателя или от внешнего источника энергии. В отличие от БМ 9К34 на БМ 9К35 (командирская машина) установлен пассивный радиопеленгатор 9С16, предназначенный для обнаружения и пеленгования целей, летящих с включенной радио-локационной аппаратурой.
БМ 9К35М2 и 9К34М2 ЗРК «Стрела-10М2» оснащены дополнительной радио-станцией и аппаратурой приема целеуказания, позволяющей осуществлять автоматический прием координат цели от пунктов управления ПУ-12М (9С482М) или «Ранжир» 9С737 и автоматически разворачивать ПУ в направлении на цель. В этом ЗРК реализуется принцип: «выстрелил и забыл». Твердотопливная ЗУР 9М37 имеет неконтактный взрыватель на основе лазерных излучателей, боевую часть со стержневыми элементами и оснащена пассивной головкой самонаведения (ГСН), работающей в двух режимах: фото контрастном, позволяющем сопровождать контрастную на фоне неба цель и в инфракрасном (по тепловому излучению цели). На ЗУР 9М37М установлена усовершенствованная ГСН, способная производить селекцию цели по ее траекторным признакам на фоне тепловых ловушек. В ЗРК «Стрела-10МЗ» (9К35МЗ) применена новая ЗУР 9МЗЗЗ с улучшенными характеристиками.
Преимуществами ЗРК «Стрела-10» является его низкая стоимость, невосприимчивость к радиопомехам и неуязвимость от противорадиолокационных ракет. Недостатки – невозможность стрельбы в плохих метеоусловиях по целям, заходящим со стороны солнца, а также чувствительность к инфракрасным и оптическим помехам. Боевые машины «Стрела-10» эффективно использовались в конфликтах в Анголе, на Ближнем Востоке и в Югославии. Результаты боевых стрельб на полигонах, производимых расчетами практически всегда были очень высокими. Тактико-технические характеристики ЗРК “Стрела-10СВ”
Боевая масса, т – 10,9 Экипаж, чел. – 3 Толщина брони, мм – до 7 Время реакции ЗРК – до 7 сек Вероятность поражения цели одной ракетой – 0,6-0,6 Дальность стрельбы, км – 5 (макс.), 0,8 (мин.) Высота поражаемых целей – 3900 км (макс.) Максимальная скорость полета ЗУР, м/с – 415 Боекомплект – 4 ЗУР 9М37 (9МЗЗЗ, 9М31) Двигатель машины – ЯМЗ-238В, дизельный, мощностью 260 л. с. Максимальная скорость движения, км/ч – 60 (по шоссе), до 6 (на плаву)
Тактико-технические характеристики
Дальность поражения объектов ограничивается 3,4 км, когда модификация с литерой «М» позволяет атаковать цели на расстоянии от 800 до 4200 м. Что касается максимально допустимой высоты полета снаряда, то она лежит в диапазоне до 2300 м. Свободная скорость варьируется от 430 до 500 м/с. Поражение целей вдогон осуществляется со средней скоростью в 240 м/с, навстречу – до 150 м/с.
Ракета представлена типом 9М32 или ее модификацией. Калибр – 72 мм. Длина снаряда – 1,44 метра при весе в 9,5 кг. Масса самого комплекса составляет около 5 кг. На подготовку к запуску опытному зенитчику понадобится всего 10 секунд.
Модификации
9К35М «Стрела-10М»
Основным отличием комплекса от базового варианта являлось наличие новых головок самонаведения ракет 9К37М. Новая ГСН выбирала цели по траекторным признакам, что заметно снижало эффективность помех-ловушек.
9К35М2 «Стрела-10М2»
Комплекс создан по решению ГРАУ и МОП. Причиной стала необходимость повышения степени автоматизации боевой работы комплекса. Основным отличием являлось наличие аппаратуры автоматизированного приёма и реализации целеуказания от батарейного командирского пункта ПУ-12М, от пункта управления начальника ПВО полка и от РЛС обнаружения. На боевую машину по бокам были установлены поплавки из пенополиуретана для возможности преодоления водных преград с полным комплектом ЗУР и пулемётом. Комплекс был принят на вооружение в 1981 году.
9К35М3 «Стрела-10М3»
Боевая машина 9А35М3-К «Стрела-10М3-К». Колёсный вариант на базе БТР-60.
По решению Совета министров СССР от 1 апреля 1983 года была начата разработка дальнейшей модернизации ЗРК «Стрела-10». Новый комплекс должен был более эффективно вести борьбу с визуально видимыми низколетящими самолётами, вертолётами, с места и при коротких остановках в обстановке интенсивных оптических помех. В 1989 году, после испытаний, комплекс был принят на вооружение, так как удовлетворял всем предъявленным требованиям.
9К35М4 «Стрела-10М4»
В составе комплекса тепловизионная система, . Спектральный диапазон тепловизионного канала составляет 3—5 мкм. ЗРК позволяет вести огонь по принципу «выстрелил-забыл». Вооружение состоит из 8 ЗУР 9М333 (9М37М, 9М37МД). Скорость поражаемых целей до 420 м /с.
«Стрела-10МН»
Российская модификация, разработанная АО «КБ точного машиностроения имени А. Э. Нудельмана» для модернизации комплексов «Стрела-10М», «Стрела-10М2» и «Стрела-10М3». На комплекс установлена тепловизионная система, автомат захвата и сопровождения цели и блок сканирования. Поставляется в ВПВО СВ и в ВДВ с 2015 г.
«Стрела-10Т»
Белорусская модификация, разработанная НПО «Тетраэдр» на базе «Стрела-10М2». На комплекс установлена оптико-электронная система ОЭС-1ТМ, цифровая вычислительная система и аппаратура навигации GPS. Комплекс может быть размещён на колёсном шасси.
ЗУР 9М333
Новая ЗУР для комплексов «Стрела-10», также как и 9М37 выполнена по аэродинамической схеме «утка». Ракета оснащена двигателем повышенной эффективности и транспортно-пусковым контейнером. Также ракета имеет новую головку самонаведения, автопилот и боевую часть. Новая ГСН имеет три режима работы, помимо инфракрасного и фото контрастного, имеется помеховый режим. Автопилот обеспечивает более устойчивую работу ГСН и контура управления ракетой. Новая боевая часть имеет массу 5 кг (вместо 3 кг на ЗУР 9М37). Повышена вероятность поражения целей за счёт увеличения разрывного заряда, длины и сечения поражающих элементов. Длина ракеты увеличена до 2,23 м. Как и ракеты 9М37, ракета 9М333 может использоваться всеми модификациями комплекса «Стрела-10».
История создания самоходного зенитного ракетного комплекса «Стрела-10»
Разработка полкового зенитного ракетного комплекса «Стрела-10» 9К35 (код НАТО:Gopher) началась 24 июля 1969 года (КБ Точного машиностроения), и представляла собой дальнейшее развитие более раннего ЗРК 9К31 «Стрела-1». Только к 1976 году новой «Стреле» удалось успешно закончить войсковые испытания и быть принято на вооружение. Однако, как показала практика, столь долгие мучения не были напрасными — «Стрела-10» стала первоклассным зенитным ракетным комплексом ближнего радиуса и в конечном итоге разрослась в целое семейство однотипных машин, до сих пор состоящих на вооружении около 20 стран (в основном страны бывшего СССР и Варшавского договора).
Чертеж боевой машины самоходного зенитного ракетного комплекса «Стрела-10» 9К35
Основным элементом ЗРК «Стрела-10» 9К35 является боевая машина, созданная на базе армейского многоцелевого тягача МТ-ЛБ. Её вооружение: 8 зенитных ракет (4 в пусковой установке, ещё 4 дополнительных в корпусе) и 7,62-мм пулемёт ПКТ для обороны. Шасси выбрано крайне удачно: «вездеходное» шасси от МТ-ЛБ обладает очень низким удельным давлением на грунт, что позволяет «Стреле-10» двигаться по бездорожью, болотам, снежной целине, песчаной местности, и, даже пересекать вплавь водные преграды. Немаловажным фактором служит и высокая плавность хода, обеспечивающая высокую точность стрельбы на ходу.
Зенитный взвод комплекса «Стрела-10» состоит из четырёх боевых машин.

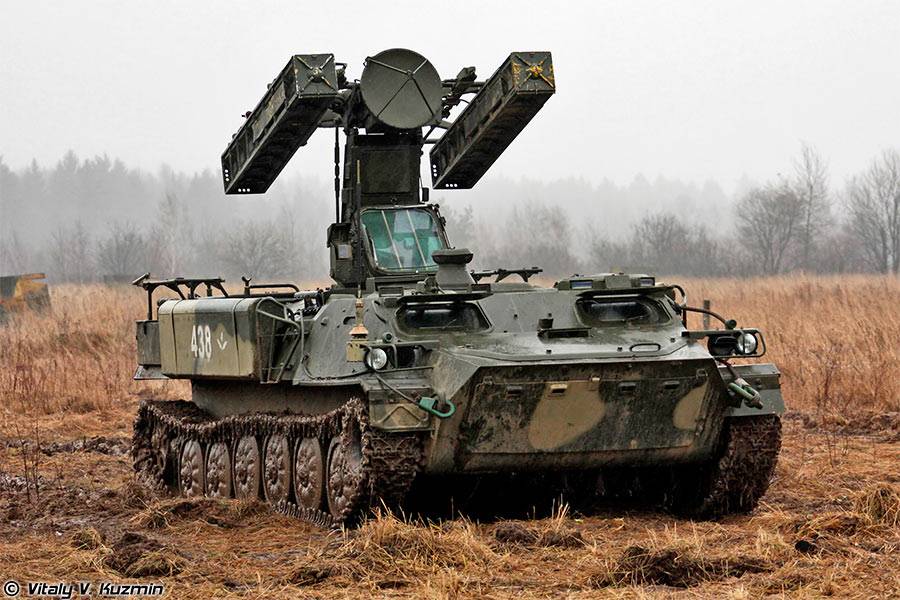

Самоходный зенитный ракетный комплекс «Стрела-10» 9К35. Боевая машина выполняет поиск целей
Зенитный ракетный комплекс 9К35 Стрела-10СВ (СССР)
