Реактивная бомбометная установка РБУ-6000 «Смерч-2»
Общим и существенным недостатком реактивных бомбометов, разработанных и принятых на вооружение ВМФ в первое послевоенное десятилетие, являлось их ручное заряжание, затруднявшее многоразовое использование бомбометов в свежую погоду и при волнении.
В 1961 году на вооружение принимается новая, более совершенная система для залповой и одиночной стрельбы реактивными глубинными бомбами РГБ-60 по подводным лодкам и торпедам. Система «Смерч-2» включает в себя дистанционно наводящуюся установку РБУ-6000, заряжающее устройство, глубинные бомбы РГБ-60 со взрывателем УДВ-60, систему ПУСБ «Буря» с приставкой «Зуммер». ПУСБ «Буря» управляет огнем до четырех РБУ-6000. Время реакции с момента обнаружения подводной лодки до начала стрельбы составляет 1-2 минуты. Система стоит на вооружении кораблей ВМФ с 1961 года. Вместо ПУСБ «Буря» управление РБУ-6000 может вестись от комплекса приборов управления стрельбой противолодочным оружием «Пурга».
РБУ-6000, как и РБУ-1000, разработана Московским институтом теплотехники МОП, главный конструктор В. А. Масталыгин. Установки РБУ-6000 и РБУ-1000 серийно изготавливались в г. Свердловске на заводе УЗТМ.
РБУ-6000 представляет собой стационарную, наводящуюся в двух плоскостях пусковую установку с двенадцатью радиально расположенными стволами. ПУ оснащена системой стабилизации. Под установкой в подпалубном помещении располагается погреб с глубинными бомбами. Заряжание и разряжание пакета стволов производится с помощью заряжающего устройства, в которое бомбы из погреба подаются специальным подъемником. Выход обслуживающего персонала на палубу для этой цели не требуется. Специально для проекта 1123 ЦКБ-17 разработало систему КУ-37, представлявшую собой комплекс автоматических устройств подачи, загрузки и разгрузки бомб РГБ-60. Ее внедрение позволило существенно сократить (до 15 секунд) цикл подачи и заряжания каждой бомбы, уменьшить численность обслуживающего персонала на 8 человек и объем помещений — на 100 м3.
После заряжания последнего ствола РБУ автоматически переходит в режим наведения. После израсходования всех бомб она также автоматически переходит в положение «заряжание» — пакет стволов опускается на угол 90° и разворачивается для заряжания очередного ствола по курсовому углу.
Предельные углы наведения РБУ-6000 в вертикальной плоскости -15°/+60°, в горизонтальной плоскости по курсовому углу — от 0° до ±180°. Скорость приводов наведения в автоматическом режиме 30 град/сек., а в ручном 4 град/сек. Боевое применение установки возможно при волнении до 8 баллов.
РГБ-60 – неуправляемый реактивный снаряд с фугасной боевой частью и реактивным двигателем на твердом топливе. Взрыватель УДВ-60, предназначенный для использования в РГБ-60, обеспечивает подрыв боевых частей бомб при ударе о цель и на заранее установленной глубине в пределах от 15 и до предела. В 1966 году на вооружение ВМФ для комплектации РГБ-60 был принят неконтактный взрыватель ВБ-2 акустического активного принципа действия с радиусом реагирования до 6 м. Он размещался в корпусе УДВ-60 и использовался в комбинации с ним. В 1987 г. была принята на вооружение РГБ «Запад» в габаритах РГБ-60 с миниатюрной системой активного гидроакустического самонаведения с дальностями обнаружения ПЛ до 130 м и стрельбы от 600 м до 4300 м и глубиной поражения цели до 1000 м.
Противолодочная система получала целеуказание от корабельных ГАС или от системы «Дозор-Тюльпан». От ГАС пеленг и дистанция до ПЛ передавались в систему ПУСБ, которая вырабатывала углы горизонтального и вертикального наведения РБУ. Электрические силовые приводы наводили установки по непрерывно вырабатываемым углам и удерживали их на этих углах при стрельбе. Значения глубины взрыва бомб вводились во взрыватели с помощью приборов управления стрельбой, дистанционно, по команде с ГКП. Стрельба могла быть залповая или одиночная, из одной или двух установок.
Реактивная глубинная бомба совершает полет по баллистической траектории и приводняется на заданной дистанции. В момент приводнения бомбы взрыватель УДВ-60 взводится и обеспечивает взрыв боевой части бомбы при ударе ее о цель или на установленной глубине. Скорость погружения в воде РГБ-60 составляет 11,6 м/с. Взрыв одной бомбы вызывал срабатывание взрывателей бомб залпа в радиусе до 50 метров.
РБУ-6000 вооружались надводные корабли пр.61, 1134, 1134А, Б, 1135, 1123, 1124, 58, 56У, 35, 57, 56A, 204, 159A и другие.
Применение глубинных бомб во Второй мировой войне
Наибольшее число атак, проведенных английским и американскими боевыми кораблями против немецких и японских подводных лодок во время Второй мировой войны, осуществлялись «по старинке» — путем сбрасывания за корму нескольких серий обычных глубинных бомб. Применение более совершенных средств, таких, как Hedgehog, получило наибольшее распространение, начиная с 1943-44 годов, когда борьба на море уже была, по существу, выиграна.
Атака немецкой субмарины при помощи глубинных бомб
Глубинные бомбы Второй Мировой войны сбрасывались при помощи специальных устройств, причем не одиночно, а целыми сериями по 3-7 штук в каждой. Вскоре, впрочем, оказалось, что этого далеко не достаточно, и уже в 1942-м году количество бомб в одной серии увеличилось до 10-14 штук. Британцы считали, что десятка Mk.VII вполне достаточно для уничтожения любой немецкой субмарины.
Главной проблемой стало то, что примитивные сонары тех лет не позволяли точно определить глубину цели. Поэтому приходилось устанавливать взрыватели по-разному, создавая некое подобие артиллерийской «вилки». Бомбы, полученные по ленд-лизу, зачастую не были достаточно надежными и не срабатывали. Отмечались также случаи столкновения отдельных боеприпасов друг с другом, что приводило к преждевременной детонации.

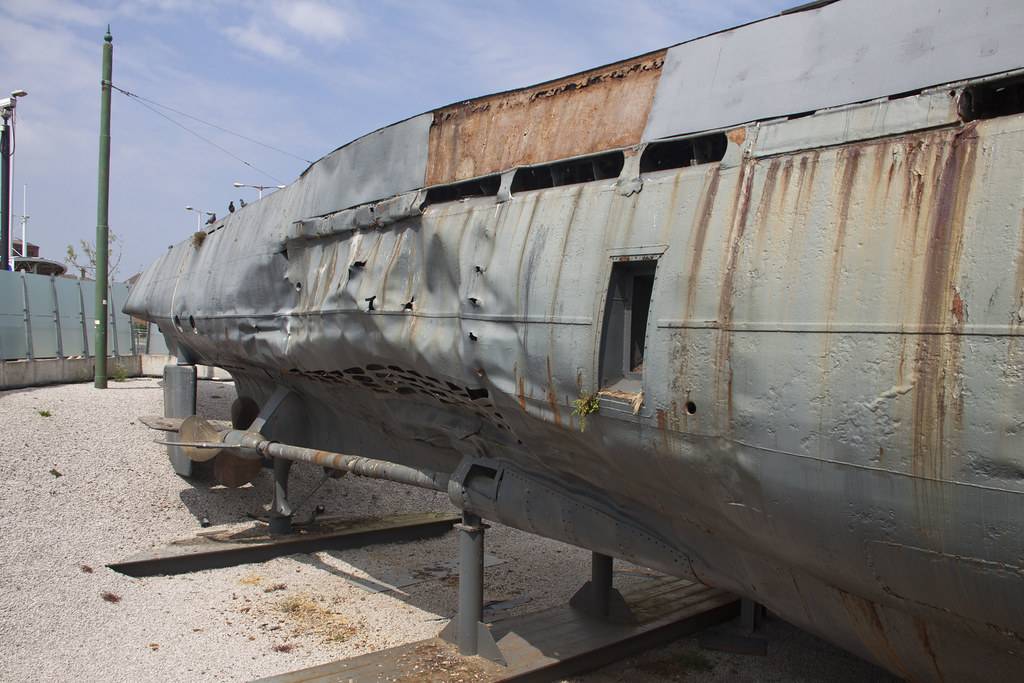

Повреждения на корпусе подводной лодки U-534, нанесенные близкими взрывами глубинных бомб
Гораздо более многочисленными были примеры атак с неопределенным результатом – бомбы сброшены, контакт с целью утерян, а что с ней произошло – неизвестно. Даже появление на поверхности воды обломков или масляного пятна вовсе не говорило о том, что противник уничтожен. Тем не менее можно сказать, что глубинные бомбы своё предназначение всё-таки выполнили – ведь именно с их помощью «волчьи стаи» раз за разом загоняли под воду, не давая им возможности выходить в атаку на транспортные суда.
Автор статьи:
Федоров Дмитрий
ПРЕДЫСТОРИЯ
К середине 1950-х годов резко возросла потребность советского флота в новых эскортных кораблях, способных осуществлять охрану соединений ударных надводных кораблей и конвоев от атак авиации, атомных подводных лодок и противокорабельных (крылатых) ракет, а также обеспечивать развертывание своих подводных лодок. Для успешного преследования атомных субмарин противника требовались высокая скорость хода, мощное противолодочное оружие, а для отражения атак сверхзвуковой авиации — зенитные ракетные комплексы.
Главнокомандующий ВМФ СССР утвердил 14 марта 1956 года оперативно-техническое задание на разработку сторожевого корабля противовоздушной и противолодочной обороны (СКР ПВО—ПЛО).Технический проект по головному кораблю был окончательно утвержден 4 июня 1965 года.
Водоизмещение составило 3440 тонн, максимальная скорость хода 35,5 узлов. Артиллерия корабля представляла собой две двуствольные 76мм артустановки. Противолодочным вооружением корабля являлся пятитрубный торпедный аппарат и 4 реактивных бомбомета. В качестве ПВО самообороны было размещено два ЗРК «Волна» с дальностью действия 17,5 км.
Военно-Морской Флот заказал промышленности 20 кораблей по проекту 61. Строительство кораблей начали еще до утверждения договорной технической документации. Их сдавали флоту «в долг», со множеством недоделок, которые затем постепенно устранялись. В ряде источников принято разделять корабли проекта 61 на две группы: 7 единиц первой (с двумя РЛС «Ангара») и остальные — второй (с одной РЛС «Ангара» и одной РЛС «Кливер»). Последние в документах иногда упоминаются и как проект 61А.
Часть кораблей (6 единиц) позже модернизировали по проекту 61М (61 МП) и один — по проекту 61Э . По проекту 61М (61 МП) БПК были довооружены четырьмя ПКР термит в наклонных надпалубных контейнерах и 4 АК-630, с демонтажем двух РБУ-1000:
Характеристики глубинных бомб
В таблице приведены параметры наиболее известных боеприпасов, использовавшихся для борьбы с подводными лодками:
| Название | ББ-1 | Mk.6 (США) | МкVII (Англия) | РГБ-60 (СССР) |
| Вес | 165 кг | 191 кг | 185 кг | 119,5 кг |
| Предел глубины | 100 м | 183 м | 305 м | До 450 м |
| Скорость погружения | 2,1-2,3 м/с | 3,7 м/с | До 3 м/с | 11,6 м/с |
| Радиус поражения | Около 5 м | 6,4 м | 6,1 м | Нет данных |
| Тип взрывчатки | Тротил | Тротил | Минол | Тротил |
Первые три типа глубинных бомб были созданы в 30-40-е годы прошлого века, реактивная РГБ-60 – в 50-е годы. Как видно, СССР первоначально отставал от своих союзников по антигитлеровской коалиции по качеству боеприпасов, чем и объясняется использование противолодочного оружия, полученного по ленд-лизу.
Атомная глубинная бомба Mk.90 Betty (США)
Появление ядерного оружия заставило командование американского военного флота задуматься о перспективах его применения против подводных лодок. Первый опыт такого рода был получен в 1946 году во время операции Crossroads, когда две атомные бомбы были взорваны в испытательных целях над лагуной тихоокеанского атолла Бикини. Основной мишенью при этом считались надводные корабли, но удару подверглись и субмарины.
Задача по созданию глубинной ядерной бомбы была поставлена лишь в 1952-м. Спустя три года удалось создать атомный боеприпас необходимых габаритов. Мощность его составляла 32 килотонны. Испытательный взрыв был проведен 14 мая 1955 года в Тихом океане, на глубине в 600 с лишним метров.
Водяной султан, возникший при взрыве атомного заряда для глубинной бомбы Betty
Полученные результаты сочли удовлетворительными, и уже через несколько месяцев развернулось серийное производство атомной глубинной бомбы, получившей обозначение Mk.90 Betty. Её масса составляла 1,12 тонны при длине в три с лишним метра. Предполагалось, что атаковать подводные лодки с помощью нового оружия смогут самолеты – сброс столь мощной боеголовки даже с самого скоростного корабля стал бы просто самоубийством.
Носителями «Бетти» стали палубные бомбардировщики Grumman S2F-2 Tracker. «Атомная» версия этого самолета имела несколько увеличенные размеры из-за удлиненного бомбового отсека. В целом же Mk.90 не очень нравилась военным морякам и летчикам из-за чрезмерно сильного заряда и значительных габаритов. Поэтому, начиная с 1958 года, её стали постепенно заменять на более совершенную Mk.101 Lulu.
Носители, служба
Сторожевой корабль СКР-77 пр. 50ПЛО, видна РБУ-2500 левого борта
Реактивные бомбомётные установки РБУ-2500 «Смерч» устанавливались на ряде советских эскадренных миноносцев постройки 1950-х годов. На ракетных эсминцах проектов 56М и 57бис они были предусмотрены изначально, а при модернизациях «Смерчи» также добавили на «Неустрашимый» проекта 41 и на часть серии в 27 эсминцев проекта 56. Аналогично по две РБУ-2500 при массовой модернизации начала 1960-х годов установили на сторожевых кораблях (СКР) проекта 50 вместо предусмотренных при постройке шточных бомбомётов МБУ-200. В результате эти СКР, построенные в количестве шестидесяти восьми единиц, стали самыми многочисленными носителями бомбомётных установок РБУ-2500 «Смерч».
Как правило, две бомбомётные установки РБУ-2500 монтировались побортно, ближе к носовой части. Именно так их разместили конструкторы на ракетных эсминцах проектов 56М и 57бис. Подобным же образом поступили и при модернизации эсминцев проекта 56 по варианту 56ПЛО, а также на трёх из числа модернизированных с установкой по проектам 56К и 56А — «Бравом», «Скромном» и «Справедливом». Модернизированные сторожевики проекта 50 тоже получили побортно по две РБУ-2500 перед ходовой рубкой. Следует отметить, что встречаются неверные сведения о том, что на части модернизированных по проекту 56ПЛО эсминцев было установлено не две, а четыре РБУ-2500 — с размещением ещё двух побортно в корме. На самом деле единственным эсминцем, получившим четыре бомбомёта в таком варианте, был модернизированный «Неустрашимый» проекта 41. Будучи крупнее, чем эсминцы проекта 56, «Неустрашимый» имел в корме достаточно места для боевых погребов РБУ-2500, в то время как на других эсминцах эти погреба в кормовой части просто не поместились бы.
При всех достоинствах установка РБУ-2500 сохраняла существенный недостаток в виде ручного способа заряжания. Хотя время полной перезарядки в 3…4 минуты и было сопоставимо с полностью автоматизированными многоствольными установками, всё же РБУ-2500 требовала подвергать расчёт на верхней палубе дополнительному риску, к тому же занимая на палубе значительное место. Это было учтено при разработке следующих бомбомётных установок семейства «Смерч»: 213-мм двенадцатиствольной РБУ-6000 «Смерч-2» и 305-мм шестиствольной РБУ-1000 «Смерч-3». Эти автоматические установки в итоге и стали основными типами противолодочных бомбомётов советского флота, сохранияющимися на вооружении и поныне, а эксплуатация РБУ-2500 постепенно прекращалась по мере списания её носителей.
Примечания
- Здесь и далее приводятся данные реактивной глубинной бомбы РГБ-25, являющейся боеприпасом для бомбомёта РБУ-2500.
- В дальнейшем НИИ-1 миноборонпрома был переименован в Московский институт теплотехники.
- Проект 56А предусматривал более новые реактивные бомбомёты — полностью автоматизированные 12-ствольные РБУ-6000 «Смерч-2», и на большинстве модернизированных эсминцев действительно установили именно их, лишь на двух эсминцах ограничившись РБУ-2500. Последние стояли также на «Бравом» проекта 56К, который был предшественником для всех перестроенных по проекту 56А кораблей.
- В частности, об этом ошибочно пишет в своей монографии «Эсминцы проектов 56, 57бис и их модификации» Ю. В. Апальков.
