Характеристики
Требования нормального боя для ПТРД:
- три или четыре пробоины из четырёх вмещаются в круг диаметром 22 см;
- средняя точка попадания отклоняется от контрольной точки не более чем на 7 см по вертикали и не более чем на 5 см по горизонтали.
Проверка боя осуществляется стрельбой одиночными по чёрному прямоугольнику высотой 30 см и шириной 20 см, укрепленному на белом щите высотой 1 м и шириной 1 м. Дальность стрельбы — 100 м, положение — лёжа с сошек, патроны — Б-32.
Бронепробиваемость, мм:
- на 300 м — 35,
- на 100 м — 40.
Показатели рассеивания пуль при стрельбе из приведённого к нормальному бою ПТРД:
| Дальность стрельбы, м | Сердцевинные полосы по высоте, см | Сердцевинные полосы по ширине, см |
|---|---|---|
| 100 | 21 | |
| 200 | 42 | 36 |
| 300 | 63 | 55 |
| 400 | 84 | 73 |
| 500 | 105 | 92 |
Где сердцевинная полоса — полоса рассеивания, содержащая в себе 70 % попаданий.
Заряжание и производство выстрела
Для заряжания ПТРД необходимо произвести следующие действия:
- повернуть рукоятку затвора влево (отпирается канал ствола);
- отвести затвор назад до отказа (затворная задержка упирается в заднюю плоскость левого боевого выступа затвора и удерживает его в ствольной коробке);
- положить патрон на направляющий скос верхнего окна ствольной коробки и послать его в патронник;
- дослать затвор вперёд (затвор продвигает патрон в патронник, а боевой взвод ударника, наткнувшись на шептало спускового механизма, останавливает ударник, удерживая его на боевом взводе);
- повернуть рукоятку затвора вправо до отказа (запирается канал ствола, боевая пружина получает наибольшее напряжение, зацеп выбрасывателя заскакивает в заточку шляпки гильзы, шляпкой гильзы отражатель утапливается в своём гнезде).
После этого для производства выстрела необходимо только нажать на хвост спускового крючка. При этом:
- Спусковой крючок поворачивает спусковой рычаг, заставляющий шептало опуститься и выйти из-под боевого взвода ударника.
- Боевая пружина, разжимаясь, надавливает на муфту бойка и с силой посылает вперёд ударник с бойком, разбивающим капсюль патрона.
- Ствол со ствольной и спусковой коробками и затвором отходят назад под давлением пороховых газов на дно гильзы, чем заставляют сжиматься пружину амортизатора. Рукоятка затвора, дойдя до кривой грани прилива наружной трубки, начинает скользить по ней и поворачиваться влево. Боевые выступы затвора выходят из-за опорных выступов ствольной коробки и становятся против продольных пазов. Затвор, двигаясь по инерции назад, отделяется от заднего обреза ствола, а зацеп выбрасывателя извлекает гильзу из патронника. Когда гильза становится против нижнего окна ствольной коробки, отражатель выталкивает её из-под зацепа выбрасывателя.
- Затвор останавливается в заднем положении, наткнувшись левым боевым выступом на затворную задержку.
- Пружина амортизатора возвращает подвижные части в крайнее переднее положение.
Для постановки курка на предохранительный взвод необходимо оттянуть крючок ударника назад до отказа и повернуть его направо.
Страны-эксплуатанты
- СССР
- Германия — трофейные ПТРД использовались вермахтом под наименованием Panzerbüchse 783(r)
- Чехословакия — на вооружении 1-го Чехословацкого армейского корпуса
- Польша — в 1943 году ПТРД получила 1-я польская противотанковая рота 1-й польской пехотной дивизии имени Т. Костюшко, а позднее — и другие польские части
- Болгария — в 1944—1945 гг. СССР передал болгарской армии 300 противотанковых ружей (ПТРД и ПТРС), которые использовались в ходе боевых действий
- Китай
- КНДР
- ДНР — стоит на вооружении ряда подразделений ДНР и применяется в боевых действиях, начиная с 2014 года в районе Славянска
- Украина — в 2014—2015 гг. в подразделениях украинской армии использовали ПТРД с оптическими прицелами для стрельбы по бронетехнике.
ПТРД в культуре
Упоминания о ПТРД и его применении есть во многих произведениях: в том числе, в литературно-художественных произведениях, кинофильмах, мультфильмах и компьютерных играх.
Обслуживание
Неполная разборка производится для чистки и смазки в следующем порядке:
- ружьё ставится на сошки;
- вынимается затвор;
- разбирается затвор.
Сборка после неполной разборки производится в обратном порядке.
Полная разборка производится для чистки при сильном загрязнении и для ремонта в следующем порядке:
- производится неполная разборка;
- отделяются сошки;
- отделяется приклад;
- разбирается спусковой механизм;
- отделяется затворная задержка.
Сборка после полной разборки производится в обратном порядке.
При смазке ружья необходимо применять:
- летом — ружейную смазку,
- зимой (при температурах до −30 °C) — зимнюю ружейную смазку,
- зимой (при температурах ниже −30 °C) — смазку № 21,
- при нахождении ружья на складе без употребления — специальную пушечную смазку.
В компьютерных играх
- В дополнении к Call of Duty, United Offensive зачастую встречаются противотанковые ружья ПТРС-41. Они представлены в виде стационарного оружия.
- В игре Call of Duty 5: World at War появляется противотанковое ружье ПТРС-41. Из него можно уничтожать вражескую бронетехнику, а в последней миссии на нём есть оптический прицел, что позволяет использовать его в качестве снайперской винтовки. Появляется на уровнях «Вендетта», «Сердце Рейха» и «Крах». В мультиплеер является самой мощной винтовкой.
- В игре Unturned встречается противотанковое ружьё «Grizzly».
- В игре Heroes & Generals, играя за советскую фракцию, можно разблокировать ПТР системы Дегтярёва (ПТРД).
- В игре Battlefield 1 встречается противотанковое ружьё Tankgewehr M1918
- В Battlefield 2142 есть портативное противотанковое ружьё «Пилум» для уничтоженя средних и тяжелобронированых целей.
Конструкция
Военнослужащий вермахта с трофейным ПТРД, ноябрь 1941
Ствол имеет канал с восемью нарезами, вьющимися слева вверх направо, дульный тормоз для уменьшения отдачи, посередине располагаются рукоятка для переноски оружия и паз для крепления сошек. В передней части ствола имеется основание мушки (на которое посажена мушка), а в задней — кронштейн прицела.
На ствольной коробке слева расположена затворная задержка, а снизу — спусковой механизм. Снаружи ствольная коробка имеет: верхнее окно (для вкладывания патрона), нижнее окно (для выбрасывания стреляной гильзы), площадку с выступом (для соединения с прикладом), вырез (для движения рукоятки затвора при запирании и отпирании канала ствола). Внутри ствольная коробка имеет: канал для помещения затвора, два продольных паза и два опорных выступа.
Спусковой механизм состоит из спускового крючка, спускового рычага, шептала и двух пружин (для шептала и спускового рычага).
Прицел состоит из кронштейна, целика с прорезью и пружины. В ранних образцах кронштейн имеет отверстие, по которому вверх и вниз передвигается целик. В нижнем положении целик соответствует расстояниям стрельбы до 400 м, а в верхнем — от 400 м до 1000 м. В поздних же целик поворачивается на оси на 90°, также имея два положения для стрельбы на дистанции до 400 м и от 400 м до 1000 м.
Мушка вдвинута в паз основания мушки и может передвигаться влево и вправо при приведении ПТРД к нормальному бою.
Затвор состоит из остова затвора и ударного механизма. Остов затвора имеет: рукоятку, чашечку с венчиком (для помещения шляпки патрона), канал (для прохода бойка ударника), паз (для помещения выбрасывателя), гнездо (для отражателя и его пружины), два боевых выступа (для запирания ствола), скошенный вырез (отводящий назад ударник при открывании затвора), кольцевой паз (в который входит кольцевой выступ соединительной муфты для сцепления ударного механизма с остовом затвора) и два отверстия (отводящие пороховые газы в случае их прорыва внутрь затвора). Ударный механизм состоит из ударника (имеющего выступ с боевым взводом), соединительной муфты (соединяющей ударный механизм с затвором), боевой пружины (посылающей ударник в переднее положение), ограничительной трубки (ограничивающей отход ударника назад), муфты бойка (предохраняющей боёк от расцепления с ударником) и бойка (разбивающего капсюль).
Приклад крепится к ствольной коробке и состоит из плечевого упора (подушки) с наружной трубой и спусковой коробки с внутренней трубой. В наружной трубе расположена пружина амортизатора, а слева находится упор для щеки наводчика. Справа имеется прилив с кривой гранью для открытия затвора после выстрела. К подушке и наружной трубе прикреплён деревянный упор для удержания левой рукой во время стрельбы. В спусковой коробке с внутренней трубкой находится спусковой механизм. К внутренней трубке для удобства стрельбы прикреплена пистолетная рукоятка. Спусковая коробка имеет площадку для соединения приклада со ствольной коробкой, отверстие для шпильки (крепящей спусковую коробку со ствольной) и спусковую скобу (предохраняющую от случайного нажатия на спусковой крючок).
Принадлежность к ПТРД: составной шомпол, ключ, отвёртка, двугорловая маслёнка и ёршик. Также на каждое ружьё имеются две брезентовых патронных сумки (на 20 патронов каждая), два брезентовых чехла (на казённую и дульную части ружья) и формуляр (с результатами проверки боя, количеством выстрелов, задержками и способами их устранения).
Стрельба и боевая тактика
Со слов человека, которые стрелял из ружья, которому за 70 лет, то вести с него прицельный огонь не составляет трудности. Слишком большая отдача, которая оставляет синяки и может сломать ключицу является мифом. Во время выстрела происходит демаскирующий эффект, так как образуется огненное облако, которое образуется проходя дульный тормоз. Позицию стрелка помимо огненного облака выдает поднятая пыль, щепки, листва и т.п.
ПТРД-41
имел прицельную стрельбу до 1500 метров. Эффективная стрельба завесила от выбранной цели, если цель легкобронированная, то стрельба могла вестись и с расстояния 1000 метров, по самолетам до 500 метров, по ДОТам имевшие броне защиту до 800 метров. Относительно танков стрельба зависело того, какую броню необходимо было пробить, так на 100 метров пробивал 45-50 мм брони. На расстояние в 300 метров 30-35 мм брони. Для стрельбы из ПТРС используются патроны 14,5х114-мм. Патрон имеет колосальную энергию выстрела в 30 кДж, для сравнения патрон 12,7х108-мм составляет 18 кДж. Во время ВОВ использовались патроны Б-32 (бронебойный-зажигательный с закаленным сердечником) и БС-41 (бронебойный-зажигательный с карбид-вольфрамовым сердечником, в быту данный сплав металла известен, как “победит”, который используется при изготовлении буров для перфораторов). Рекомендовалось вести стрельбу в боковые проекции танков, так как толщина брони позволяла их пробивать из ПТРД. Поражение бронетехники происходила бронебойными патронами из закалённой стали или победитовыми патронами имевшие зажигательную начинку или вещество хлорацетофенон вызывающий переносимое нахождение в бронетехнике. Так экипажу бронетехники мог принести вред бронебойный сердечник, который пробивал броню и небольшое количество осколков, которые разлетались в разные стороны после пробития. Для поражения танка иногда требовалось до 10 пробитий. На практике, что бы поразить танк бронебойщики подпускали танки на 100 метров, а не на 300 метров как рекомендовалось на учениях и наставления по ПТР. По этой причине бронебощики прозвали ПТРД и ПТРС “удочками”, так как ПТРы длинные, а вражеский танк надо было подпустить ближе-“подсечь”.

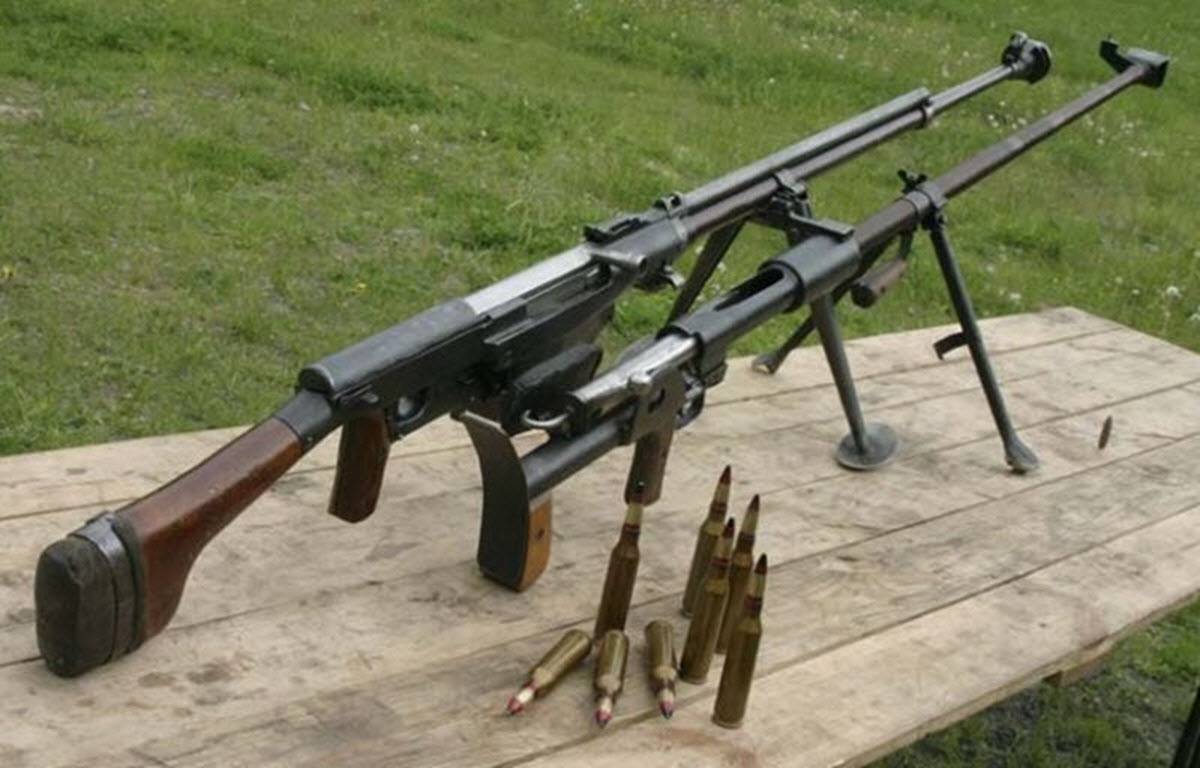

Стоит так же сравнить ПТРД и ПТРС
, так как они были приняты в первые дни войны и бок о бок прошли все 4 года войны. ПТРС
по сравнению с ПТРД имел плюсы, как прицельная дальность-1000 метров ПТРД против 1500 метров у ПТРС
, автоматика перезарядки, но проигрывал по надежности перезарядки и весу 21 кг против 17 кг у ПТРД. Автоматика ПТРС
не славилась надежностью, так как ружье было изготовлено под патрон 14,5х114 мм имевший почти 30 кДж мощности и на тот момент инженеры, создававшие под данный патрон оружие не имели практического опыта создания оружия под такой мощный для автоматического оружия. В связи с чем ПТРС
иногда имел повторные выстрелы, не полные циклы автоматики. Да и на создание автоматических ружей уходила больше труда и требовалась более сложные производственные операции. Во время войны были попытки установить оптический прицел на ПТРС

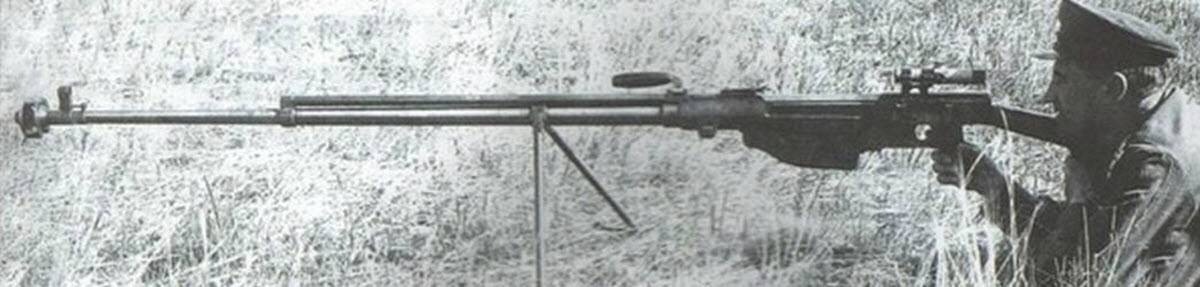

, но так и не получилось, так как отдача при выстреле сбивала настройки оптики. На фото в статье можно встретить ПТРС
с прицелом, которые установлены кустарным способом в 2014-2015 году. По некоторым данным на дистанции 2400 метров можно попасть в цель размером с автомобиль, на такой дистанции попадание по легкой бронетехнике не имеет результативности.
Плюсом «бронебойщиков» являлось, то что обычные пехотные войска могли дать отпор механизированными частям врага, были мобильны. Противотанковые ружья так же оказывали положительную моральную силу, так как теперь они не воевали против бронетехники голыми руками. Есть мнение, что ПТРД и ПТРС
в декабре 1944 года были сняты с производства, так как танки получили более толстую броню, которая стала не по «зубам» противотанковым ружьям. Как автор статьи не соглашусь с этим данными, так как у врага не перевелись средние и легкие танки, так же было много бронетранспортёров и бронеавтомобилей. На поле боя так же оставались ДОТы и самолеты, пулемётные расчеты. Да и боевые действия с применением ПТРС
в условиях города имели бы результат, так как “бронебойщик” мог произвести пару прицельных выстрелов из любого окна в бок даже среднему танку и попортить ему “шкуру”. Производство прекращено по причине, того, что войска имели уже в достаточном количестве противотанковые ружья, а итог войны уже был ясен. Даже в конце войны с Японией известны успешные случаи применения противотанковых ружей против японских средних танков.
Примечания
- ↑
- ↑ Наставление по стрелковому делу. Противотанковое самозарядное ружьё обр. 1941 г. системы Симонова — ПТРС. Противотанковое однозарядное ружьё обр. 1941 г. системы Дегтярёва — ПТРД (1941)
- ↑
- ↑ Устинов, Дмитрий Фёдорович. Во имя Победы : Записки наркома вооружения. — М.: Воениздат, 1988. — С. 170—173. — 318 с. — (Военные мемуары). — ISBN 5-203-00568-0.
- Оружие Победы : / И. В. Бах, И. И. Вернидуб, Л. И. Демкина и др.; Под общ. ред. В. Н. Новикова. — 2-е изд., перераб. и доп.. — М.: Машиностроение, 1987. — С. 262. — 509 с.
- Ботин, В. Конструктор стрелкового оружия (к 100-летию со дня рождения В. А. Дегтярева) // «Военно-исторический журнал». — 1980. — № 1. — С. 94—96.
- Шунков, Виктор Николаевич. Боевое и служебное оружие России. — М.: Эксмо, 2012. — С. 451, 456. — 519 с. — ISBN 978-5-699-53557-6.
- Португальский, Ричард Михайлович. Первые и впервые : . — М.: Изд-во ДОСААФ СССР, 1988. — С. 83. — 196 с. — ISBN 5-7030-0005-X.
- Свирин, Михаил Николаевич. Танки Сталинской эпохи : суперэнциклопедия «Золотая эра советского танкостроения». — М.: Яуза : Эксмо, 2012. — С. 482. — 635 с. — (Новая танковая энциклопедия). — ISBN 978-5-699-56072-1.
- Техника и развитие оружия на войне // Итоги Второй мировой войны. Выводы побеждённых = Bilanz des Zweiten Weltkrieges. Erkentnise und Verpflichtungen fur die Zukunft / Курт фон Типпельскирх, Альберт Кессельринг, Гейнц Гудериан; Перевод с немецкого Л. К. Камоловой. — СПб.: Полигон, 1998. — С. 297-334. — 680 с. — ISBN 5-89173-021-9.
- генерал-майор Юрий Воинов, подполковник Анатолий Киселёв. Фронтовые рационализаторы // Техника молодёжи. — 1985. — № 4. — С. 8—11.
- Завьялов, Николай Иванович. Версты мужества : . — Киев: Государственное издательство политической литературы Украины, 1981. — С. 290. — 312 с.
- Заславский, М. Охотники за самолётами // Техника молодёжи : журнал. — 1942. — № 9—10. — С. 10—12.
- подполковник В. Китиев. Борьба с воздушным противником // Военный вестник. — 1968. — № 4. — С. 35—37.
- Бринский, Антон Петрович. По ту сторону фронта : Воспоминания партизана / Лит. запись Б. Пильника ; А. Бринский, Герой Советского Союза. — 3-е изд.. — Горький: Волго-Вят. кн. изд-во, 1966. — Т. 1. — С. 419. — 423 с.
- полковник В. И. Странадко. Противотанковым ружьём сбит немецкий самолёт-разведчик // Военно-исторический журнал. — 2015. — № 6. — С. 7-9.
- Под гвардейскими знамёнами : Сборник / Редкол.: Н. В. Тряпичников (гл. ред.), С. Е. Дашков, В. Я. Карлин. — Новосибирск: Западно-Сибирское книжное издательство, 1978. — С. 223-224. — 303 с.
- Стрелковая дивизия // Великая Отечественная война 1941 – 1945. Энциклопедия. / редколл., гл. ред. М. М. Козлов. М., “Советская энциклопедия”, 1985. стр.690
- С огнестрелом на китов // Оружие. — 2014. — № 10. — С. 12—23.
- Dean Roxby. PTRD // “Small Arms Review”, November, 2013
- (недоступная ссылка). Дата обращения 16 апреля 2007.
- 14.5 mm Anti-Tank Rifle, Degtyarov-1941 // Anti-Tank Weapons (World War 2 Fact Files) / Peter Chamberlain, Terry Gander. — 1974. — P. 57—58.
- генерал-лейтенант инженер Александр Муха. Боевой путь Чехословацкой Народной армии // Военный вестник. — 1969. — № 9. — С. 17—22.
- Документы и материалы по истории советско-польских отношений / АН СССР, Ин-т славяноведения, Сектор истории пол.-сов. отношений ; Редкол.: И. А. Хренов (отв. ред.) и др. (СССР), Н. Гонсеровская-Грабовская (отв. ред.) и др. (ПНР); Подгот. Э. Басиньский, К. В. Большкова, С. Вроньский и др.. — М.: Изд-во АН СССР, 1973. — Т. 7. — С. 379. — 508 с.
- Армии стран Варшавского Договора : Справочник / А. Д. Вербицкий, Н. Н. Ефимов, Б. С. Иванов и др.; Под ред. Д. А. Волкогонова. — М.: Воениздат, 1985. — 223 с. — (Библиотека офицера).
- Станев, Тошко. Музей, который стоит посетить // Оружие : журнал. — 2014. — № 11. — С. 42—49.
- Хрипун, Вячеслав. (укр.). The Insider.UA (30 июля 2014). — «До сих пор для борьбы с украинской бронетехникой активно используются противотанковые самозарядные ружья систем Симонова (ПТРС) и Дегтярева (ПТРД) калибром 14,5 мм. Что характерно, стрельбу из таких ружей, по словам собеседников Insider, украинские военнослужащие часто принимали за стрельбу из современных крупнокалиберных снайперских винтовок». Дата обращения 24 августа 2018.
- “Удосконалюють і протитанкові рушниці типу ПТРС та ПТРД під зброю з підвищеною точністю стрільби по броньованій техніці терористів на дистанціях більше 1500 метрів, встановлюючи на них оптичні приціли. Ці та інші приклади — лише невелика кількість випадків застосування нашими військовиками нових технічних рішень, які підвищують ефективність застосування ОВТ нашими підрозділами в зоні АТО“Вус, Роман. Українськi новації для радянської зброї (укр.) // «Народна армія» : газета. — 2015. — 3 червня.
Конструкция и автоматика
ПТРС
является увеличенной копией СКС (Самозарядного Карабина Симонова) под бронебойный патрон 14,5х114 мм. Только учтите, что сначала появился ПТРС,
а на его базе уже СКС. Автоматика ружья работает за счет отвода части пороховых газов толкающие поршень передающий энергию затвору. Запирание патрона происходит перекосом затвора в вертикальной плоскости. Размыкание затвора с патронником происходит с помощи пороховых газов, которые производят расклинивание затвора с последующей экстракцией гильзы и досылаемым нового патрона. Ударно-спусковой механизм предназначен одиночными выстрелами. После израсходования боеприпасов в магазине затвор встает на задержку. ПТРС
оснащен флажковым предохранителем. Ствол имеет дульный тормоз-компенсатор, который, частично поглощает часть отдачи. Дополнительную отдачу поглощает подушка на затыльнике приклада. В съемном стволе имеется восемь правых нарезов для придания вращения пули. Питание противотанкового ружья обеспечивается через неотъёмный магазин находящего снизу. Заряжение в магазин происходит патронами в специальной пачке на 5 патронов или патронами поштучно через открытый затвор. После выстрела стреляную гильзу откидывает в правую сторону. Ружье можно разобрать на две основные части для уменьшения его размеров. Данная манипуляция полезна при транспортировке на грузовиках или поездах, а так же на марше.
ПТРС-41
имеет секторный прицел с возможностью вести прицельный огонь до 1500 метров. В отличии от ПТРД у которого прицел находится с левой стороны у ПТРС
прицел находиться по центру, что позволяет вести огонь, как левшам, так и правшам.ПТРС
оказался тяжелей своего противотанкового собрата ПТРД , но имел выше скорострельность 15 выстрелов в минуту против 10 выстрелов у ПТРД. Боевой расчет противотанкового ружья составлял два бойца, так как ружье имела массу 21 кг. Для удобства переноски у ружья можно было отделить ствол. Так же во время один боец помогал заряжать и корректировать стрельбу.Полуавтоматическая стрельба повышала не только скорострельность, но и увеличивала плотность огня, а стрелок мог точней корректировать стрельбу, так как не требовалось отвлекаться от цели при перезарядке. Для уменьшения отдачи помимо дульного тормоза на стволе имелся резиновый демпфер на прикладе.
Предшествующие события
Первые работы по созданию противотанковых ружей в СССР были начаты в начале 1930-х годов, во второй половине 1930-х годов они были интенсифицированы. 13 марта 1936 года был объявлен конкурс на проектирование противотанковых ружей калибра 20 — 25 мм и массой до 35 кг.
После анализа результатов конкурса 1936—1938 годов Артиллерийский комитет Главного артиллерийского управления РККА в ноябре 1938 года разработал основные критерии противотанкового ружья, отвечающего требованиям современного маневренного боя. Дальнейшие работы по созданию ПТР замедлило отсутствие подходящего патрона, однако уже в 1938 году был разработан первый образец 14,5-мм патрона.
В 1939 году начались испытания 14,5-мм ПТР системы Рукавишникова, одновременно с которыми в 1939 — 1940 гг. продолжались работы над 14,5-мм патроном. Однако отношение к ПТР у военных было неоднозначным, в 1940 году у руководства Наркомата обороны СССР возобладало ошибочное мнение о том, что танки противника будут иметь броню толщиной не менее 60 — 80 мм.
После начала Великой Отечественной войны, 23 июня 1941 года было принято решение возобновить работы над созданием ПТР.
История создания противотанкового ружья Симонова (ПТРС)
Как только началась Великая Отечественная война, тотчас встал вопрос о насыщении войск мобильным и мощным средством борьбы с танками. Учитывая, что как раз накануне войны в СССР был создан крупнокалиберный 14,5-мм патрон под перспективное «противотанковое ружье», ставку сделали именно на них.
Уже к концу лета 1941 г., из представленных на конкурс конструкции определились лидеры — противотанковое самозарядное ружьё системы Симонова (ПТРС) и противотанковое самозарядное ружьё системы Дегтярева (ПТРД).
По результатам испытаний, в серию пошли обе системы, хотя более скорострельное, но в то же время более тяжелое и сложное в производстве противотанковое ружье Симонова ПТРС и производилось в меньших количествах, чем ПТРД.
Противотанковое ружьё Симонова (ПТРС)
Сейчас противотанковые ружья с калибром 14,5-мм кажутся чем-то фантастическим, однако, не стоит забывать — в 1941 году броню легких немецких танков Pz I и Pz II спокойно пробивал с 500 метров и бронебойный патрон калибра 14,5-мм (бронепробиваемость: 40 мм на дистанции 300 м), а уж для борьбы с бронетранспортерами и легкой техникой, и ПТРС и ПТРД успешно применялись вплоть до победы в 1945 году.
Всего за период с 1941 по 1942 годы было выпущено около 60 тысяч ПТРС, их дальнейшее производство было свернуто, так как с броней новых германских танков типа Pz V «Пантера» или Pz VI «Тигр» подчас не справлялись и 76-мм пушки танков Т-34 ранних выпусков.
Противотанковое ружье Симонова в бою
