Пистолет-Пулемет ПП-91 “Кедр”: Наследие Драгунова

Конструкция

ПП-91 отличается предельно простой и технологичной конструкцией.

Автоматика пистолета-пулемёта основана на использовании энергии отдачи свободного затвора. Ударно-спусковой механизм куркового типа, позволяющий вести стрельбу в одиночном и автоматическом режиме. Подача патронов осуществляется из двухрядного коробчатого магазина. Для повышения устойчивости при стрельбе пистолет-пулемёт снабжён плечевым упором, складывающимся поверх ствольной коробки.

Ствольная коробка прямоугольной формы, штампованная из стального листа, имеет съёмную крышку. Ствол длиной 120 мм жёстко крепится в ствольной коробке, к которой присоединены пистолетная рукоятка, приёмник магазина и откидной приклад. Прицельные приспособления открытого типа. Мушка крепится на стволе у передней стенки ствольной коробки, целик смонтирован сверху узла крепления откидного приклада. При откинутом прикладе в рабочее положение повёрнут диоптрический целик, при складывании приклада в походное положение поворачивается открытый целик.
На оружие могут монтироваться глушитель БК-09 и лазерный целеуказатель «Пион-М».

Перед выстрелом затвор пистолета-пулемёта под действием возвратной пружины занимает крайнее переднее положение. При выстреле пороховые газы, действующие на дно гильзы, перемещают массивный затвор в крайнее заднее положение. При этом затвор извлекает стрелянную гильзу из патронника и выбрасывает её из ствольной коробки, взводит курок и сжимает возвратную пружину. В переднее положение затвор накатывается под действием возвратного механизма. При этом он досылает в патронник очередной патрон и запирает канал ствола. Запирание осуществляется за счёт инерции затвора и усилий возвратной пружины. При установке предохранителя-переводчика на автоматическую стрельбу она будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны. При установке предохранителя-переводчика на одиночную стрельбу, после каждого выстрела необходимо отпустить спусковой крючок и для производства выстрела снова нажать на него.

Фамильный КЕДР

В конце шестидесятых годов ГРАУ Советской армии открыло опытно-конструкторскую тему «Букет», в рамках которой предполагалось создать компактный пистолет-пулемёт под патрон 9х18 ПМ для вооружения спецназа. Казалось бы, компактный пистолет-пулемёт с глушителем — это едва ли не антитеза снайперской винтовке, но Драгунов уверенно взялся за работу, конкурируя с опытными тульскими конструкторами.

В конкурсе участвовали три образца — конструкции Евгения Драгунова (ПП-71), Николая Рыжова (ТКБ-0102) и Николая Афанасьева (ТКБ-0104). Испытанные образцы в целом показали неплохие характеристики, однако не смогли достичь заданных военными требований (явно завышенных), включавших эффективную дальность стрельбы до 200 метров. В реальности кучность стрельбы из опытных образцов становилась неприемлемой уже на дальности 75 метров. Связано это было с тем, что принятый на вооружение в 1955 году модернизированный вариант патрона 9х18 с пулей со стальным сердечником не обеспечивал необходимой стабилизации на столь больших по «пистолетным» меркам дистанциях.

Проекты пистолетов-пулемётов на время «убрали под сукно», но время шло — ситуация в стране и мире менялась.

С развалом СССР в России резко ухудшилась криминальная ситуация, и в начале 1990-х годов возникла острая необходимость вооружить милицию оружием, более подходящим для полицейских целей, чем автомат Калашникова. Вот тут-то и пригодились наработки по пистолетам-пулемётам времён «Букета».

И туляки, и ижевчане сдули пыль со старых проектов и вышли на испытания МВД России со старыми образцами, как следует их доработав. Туляки представили ТКБ-0217 (развитие ТКБ-0104 Афанасьева, будущий ОЦ-02 «Кипарис»), а ижевчане — пистолет-пулемёт ПП-91 «Кедр», где имя благородного дерева было не просто кодовым названием, а расшифровывалось как «Конструкция Евгения Драгунова».

ПП-91 «Кедр»

Поскольку сам Евгений Федорович скончался в 1991 году, доработкой ПП-71 в вариант ПП-91 занимался его старший сын — Михаил Евгеньевич Драгунов, в то время работавший в КБ Ижевского механического завода (ИЖМЕХ). ПП-91, а также его вариант ПП-9 «Клин» под усиленный патрон 9х18 ПММ успешно прошли испытания, однако на вооружение приняли только «Кедр» под обычный 9-мм ПМовский патрон.

Е. Ф. Драгунов (в центре за кульманом) а также М. Е. Драгунов (слева) и А. Н. Вознесенский (справа)

Серийное производство ПП-91 развернули на Златоустовском машиностроительном заводе при активном участии ижевских конструкторов. В дальнейшем на базе ПП-91 создали бесшумный вариант «Кедр-Б», оснащённый глушителем и применявшийся российским спецназом в ходе боевых действий в Чечне, а также в других операциях.

ПКСК

Затем на базе «Кедра» уральцы разработали и поставили на производство карабин под пистолетный патрон 9х17 мм ПКСК (служебное оружие для частных охранных фирм), оружие ограниченного поражения (или проще — «травматы») ПСТ «Капрал», ПДТ-9Т «Есаул» и ПДТ-13Т «Есаул-3». В интернет-сообществе наряду с «калашоидами» и «ПМоидами» появились и «кедроиды».

Так милицейский «Кедр» стал тем метафорическим деревом, которое посадил Евгений Федорович Драгунов — и взрастил его сын, Михаил Евгеньевич.

Во второй декаде XXI века, в связи с изменением российского законодательства об оружии, на рынок гражданского оружия стали выходить длинноствольные образцы под пистолетный патрон. В их числе оказался и самозарядный «охотничий» карабин КСО-9 «Кречет», созданный на базе ПП-91 «Кедр». К разработке «Кречета» приложили руку ещё один сын Евгения Драгунова, Алексей Евгеньевич, а также уже его сын (внук нашего героя) — Алексей Алексеевич Драгунов.

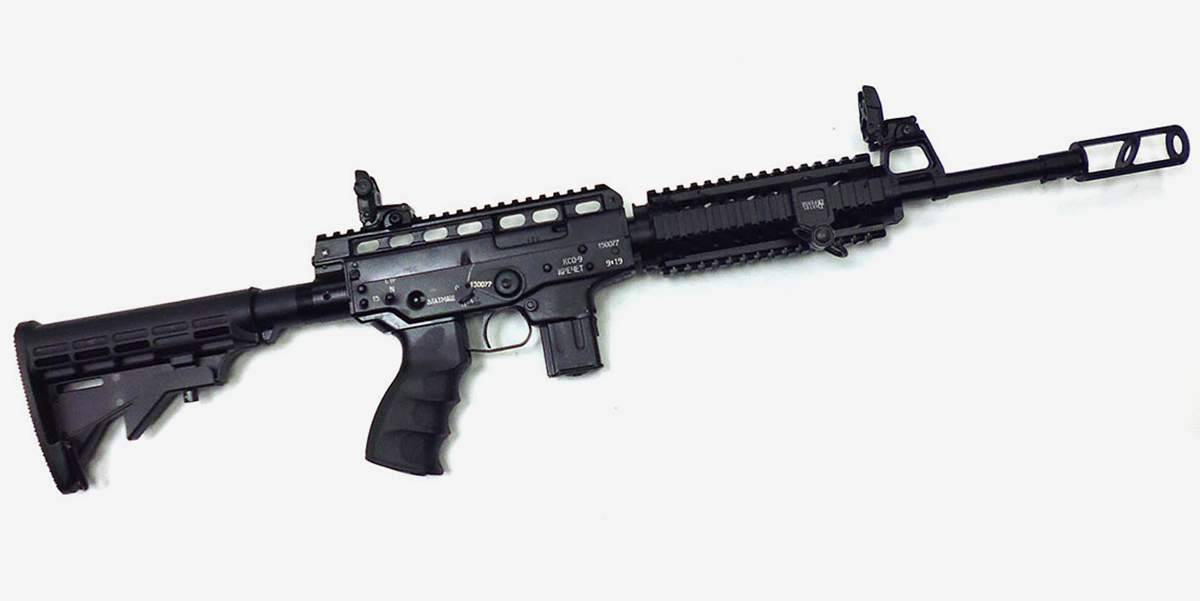

КСО-9 «Кречет»

Вот так, довольно неожиданно, старый букет со временем вырос в фамильное дерево, ставшее делом трёх поколений семьи Драгуновых.

PS. Автор статьи Максим Попенкер выражает признательность Михаилу Евгеньевичу Драгунову за помощь в работе над текстом.

Немного биографии

Евгений Драгунов родился в Ижевске в семье потомственных оружейников. В 14 лет он поступил в индустриальный техникум, готовивший специалистов для оружейного завода, и там же серьёзно увлёкся целевой стрельбой, став в итоге инструктором.

В 1939 году Драгунова призвали в Красную армию и отправили на Дальний Восток, где вплоть до демобилизации в конце 1945 года он был оружейным мастером артиллерийского училища.

Вернувшись домой в 1946 году, Евгений поступил на работу в отдел главного конструктора Ижевского механического завода, где в течение последующих лет успешно занимался разработкой спортивно-целевых и снайперских винтовок. В числе его первых разработок — опытная модернизация снайперской трёхлинейки МС-74, серийная спортивная высокоточная винтовка С-49, с которой советские стрелки взяли в 1950 году мировой рекорд.

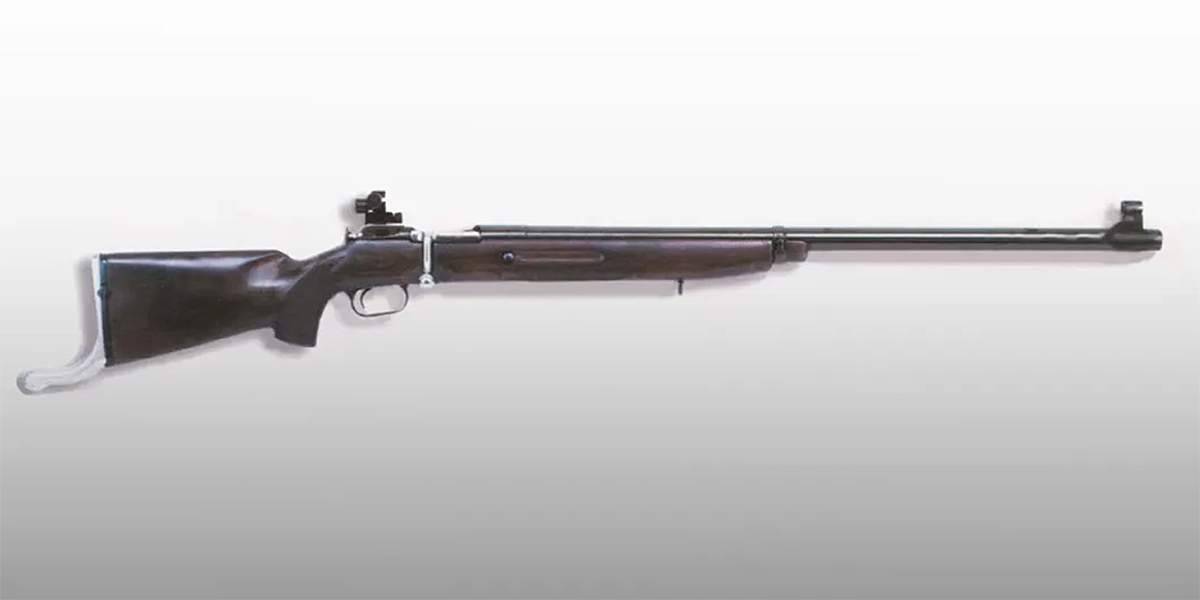

спортивная высокоточная винтовка С-49

В дальнейшем Евгений Федорович создал целое семейство стандартных и малокалиберных спортивных винтовок для разных стрелковых дисциплин. Набрав значительный опыт в создании высокоточных винтовок, конструктор в 1958 году вступил в непростое соревнование — в конкурс на создание новой самозарядной снайперской винтовки для Советской армии.

Перед отечественными конструкторами стояла непростая задача — создать специализированное оружие повышенной точности, способное работать и поражать цели в любых, даже самых тяжёлых условиях, а не только в тире. Драгунов успешно решил эту задачу, и в 1963 году на вооружение Советской армии приняли винтовку 6В1, она же СВД — снайперская винтовка Драгунова.

Это было действительно уникальное оружие.

Впервые в мире для вооружения войсковых «метких стрелков» (снайперов, марксменов) оружие создали целенаправленно с нуля, а не путём отбора и переделки обычных пехотных винтовок, как это было с трёхлинейкой, СВТ-40, а также с западными аналогами. Как показала дальнейшая практика, концепция специализированной самозарядной снайперской винтовки оказалась правильной, а конструкция СВД, а также ряд её эргономических и конструктивных решений — весьма удачными и копируемыми до сих пор.

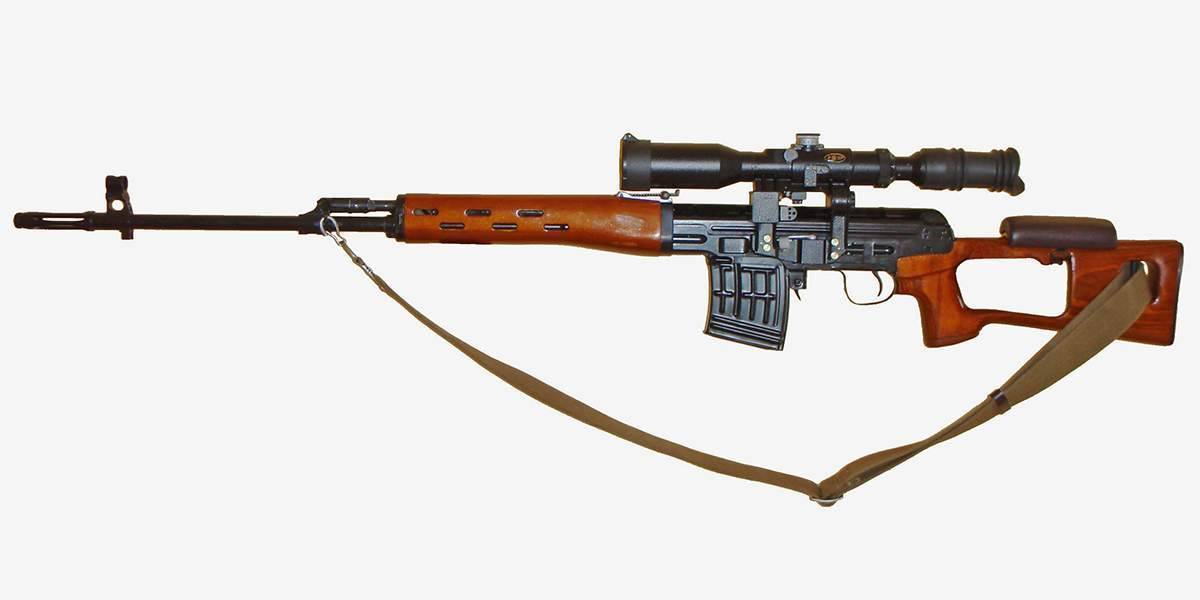

Снайперская винтовка Драгунова

А в ряде модификаций СВД успешно несёт боевую службу и сегодня.

Примечания

  1. в 2008 году отпускная цена для государственных военизированных организаций составляла 2574 рублей / шт.
  2. «в Москве открылась международная выставка техники и спецсредств для полиции, милиции и вооружённых сил „Милипол-94“. …Вячеслав Макаров демонстрирует … новый портативный автомат „Клин“»Открылась выставка «Милипол-94» // газета «Коммерсантъ», № 75 (543) от 26 апреля 1994
  3. Пистолет-пулемёт «Клин-2» // Мастер-ружьё. — 2003. — Февраль (№ 71). — С. 54-57.
  4. Евгений Смирнов. Оружие любит порядок // Мастер-ружьё. — 1998. — № 22. — С. 70-73.
  5. опытный образец был представлен на стенде ОАО «Златмаш» на выставке «Охота и рыболовство 2012» (Москва, 15-19 февраля 2012)
  6. М. Р. Попенкер. . Современное стрелковое оружие мира.
  7. . Оружие России.
  8. . Энциклопедия вооружений. Дата обращения 24 февраля 2017.
  9. Д. Кочетков. 10 лет спустя: огнестрельное бесствольное оружие самообороны отмечает первый юбилей // Калашников. — 2006. — № 12. — С. 28-30.
  10. . Спецназ.орг. Дата обращения 24 февраля 2017.
  11. Алексей Кряжевский. Как на свет появился «Ti-REX» // Калашников. Оружие, боеприпасы, снаряжение. — 2006. — № 5. — С. 40-44.
  12. «Тирэкс» — «КЕДР» в пневматическом варианте // Мастер-ружьё. — 2007. — Ноябрь (№ 11 (128)).
  13. Оружие ближнего боя России (Russian close combat weapon). / . М., НО «Ассоциация „Лига содействия оборонным предприятиям“»; 2010. стр.136-141
  14. «„Кедр“ состоит на вооружении сотрудников службы физической защиты налоговой полиции. Служба физической защиты — спецназ налоговой полиции»В. Виноградов. Товарищ Сухов выбирает оружие // журнал «Мастер-ружьё», № 2, 1996. стр.37-39
  15. Приказ Министерства внутренних дел РФ № 173 от 17 февраля 2001 г. «Об утверждении перечней специальных средств, видов, типов и моделей огнестрельного и газового оружия, патронов к нему, норм обеспечения ими работников военизированных и сторожевых подразделений вневедомственной охраны при органах внутренних дел» (в ред. Приказа МВД РФ № 651 от 09.07.2002)
  16. Постановление Правительства РФ № 776 от 2 октября 2009 г. «Об обеспечении боевым ручным стрелковым и иным оружием, патронами к нему, специальными средствами, оборудованием и снаряжением Федеральной службы судебных приставов»
  17. Постановление Правительства РФ № 1436 от 30 декабря 1999 г. «О специальных средствах и огнестрельном оружии, используемых ведомственной охраной»
  18. Постановление Правительства РФ № 460 от 22 апреля 1997 г. «О мерах по обеспечению юридических лиц с особыми уставными задачами боевым ручным стрелковым оружием»
  19. Постановление Правительства РФ № 644 от 10 июля 2014 “О внесении изменений в перечень специальных средств, видов, типов и моделей служебного огнестрельного оружия, патронов к нему и нормы обеспечения ими работников ведомственной охраны федеральных органов исполнительной власти, имеющих право на её создание”
