Начало новой эры войны на море
Уничтожение 21 октября 1967 ракетными катерами ВМС Египта израильского эсминца «Эйлат» вызвало настоящую панику в военно-морских флотах стран НАТО и в первую очередь США. Два, в буквальном смысле деревянных катера советского проекта 183Р «Комар», с водоизмещением 77 тон, потопили эсминец с водоизмещением 2555 тон.
Под угрозой оказался один из столпов стратегии США — господство на море.
Индо-пакистанская война 1971 года только подтвердила самые худшие опасения. В ходе проведения в декабре 1971 г. операции «Трайдент» (ракетно-артиллерийские обстрелы ВМБ Карачи) индийские ВМС применили 9 ПКР из которых 8 поразили цели, в том числе береговые. Практически за одну ночь было выведено из строя почти 25% пакистанского флота, уничтожено хранилище ГСМ, дезорганизована система управления.
На западе возвестили о начале «эры ракетной войны на море»
Началась ускоренная разработка средств противодействия ПКР, одним из направлений было создание систем оружия ближнего боя (CIWS).
Необходимо отметить, что перед разработчиками стояла не только задача достижения приемлемых ТТХ, но и возможности размещения комплекса на огромном количестве уже построенных кораблей, самых разных классов и с различными средствами радиотехнического вооружения.
Эту задачу было возможно решить только путем создания максимально облегченной конструкции (в том числе за счет защищённости), не требующей для выполнения стоящих задач использования имеющихся корабельных систем. В дальнейшем это определило как сильные так и слабые стороны ЗАК «Фаланкс»
Зенитный артиллерийский комплекс Мк 15 «Фаланкс» начал разрабатываться подразделением компании General Dynamics в Помона, Калифорния в 1969 году. Первый прототип был установлен на корабле в 1973 году, испытания завершились в 1977, серийное производство началось в 1978 году.
Первый контракт предусматривал изготовление 23 установок для ВМС США и 14 для флотов союзных стран. Первым американским кораблем, получившим ЗАК «Фаланкс» на вооружение стал авианосец «Корал Си» (CVA-43) в 1980 году.
Впоследствии комплекс неоднократно модернизировался. Последней версией является Блок 1В Baseline 2. Предполагалось довести все эксплуатирующиеся в ВМС США комплексы (порядка 250 на 187 кораблях) до данной модификации к концу 2014 года, однако впоследствии срок был перенесен на 2016 г.
В начале 1990-х гг. комплекс входил в состав вооружения 404 кораблей (676 комплексов)
Всего же было изготовлено около 950 ЗАК «Фаланкс» для флотов 24 государств
Обзор
«Панцирь-С1» является комплексом противовоздушной обороны малого и среднего радиуса. Он сочетает в себе ракетное и пушечное вооружение. Комплекс может устанавливаться на гусеничное или колёсное самоходное шасси, монтироваться в прицепе либо устанавливаться как стационарная точка ПВО.
Огонь по воздушным целям ведётся как спаренными скорострельными пушками калибра 30 мм, так и управляемыми ракетами с наведением по радиолокационному или инфракрасному каналу. Задача «Панциря» – прикрывать отдельные объекты и подразделения войск от воздушных атак. Комплекс способен перехватывать и уничтожать цели на высоте от поверхности земли до 15 км, на дальности от 200 м до 20 км. При необходимости «Панцирь» может использоваться для уничтожения небронированных или легкобронированных наземных целей либо живой силы врага (именно за этим и нужна досягаемость в 0 м по высоте). Одновременно комплекс может вести огонь:
- в секторе 45°– по четырём целям;
- в секторе 90° – по двум.
Главная особенность всех комплексов начиная с модификации «Панцирь-С1» – это система захвата и сопровождения целей, включающая систему РЛС и оптико-электронную.
Работа комплекса
«Панцирь-С1» может использоваться в нескольких вариантах:
- Как одиночная точка ПВО без привлечения внешних средств.
- В составе батареи из 4-6 машин. Один из комплексов одновременно ведёт огонь и передаёт целеуказания машинам батареи с помощью локальной сети цифровой связи.
- По внешним целеуказаниям: командный пункт ПВО передаёт данные на комплексы, те уничтожают цели. Возможна работа и с мобильной РЛС раннего предупреждения.
Предыстория разработки
Mark 15 Phalanx CIWS Mod. 1А во время стрельбы.
Долгое время, в роли основных средств противовоздушной обороны ПВО на кораблях применялись зенитные артиллерийские установки. С ростом скорости и использования реактивной тяги в авиации, использование артиллерийских систем становилось мало эффективным. В дальнейшем приоритет в средствах ПВО был отдан зенитно-ракетным комплексам (ЗРК).
С развитием скорострельной артиллерии, радиолокационной аппаратуры и аппаратуры корректирования стрельбы, а также для борьбы с околозвуковыми противокорабельными ракетами (ПКР), применение в средствах ПВО артустановок стало актуальным.
Как показал опыт ведения боевых действий, а также исследования, с целью срыва атаки ПКР, летящей на небольшой высоте, необходимо подорвать ее боевую часть на дальности не менее чем 1000 м от корабля, что не даст возможности ракете достичь цели, при выводе из строя системы управления, двигательной установки и т. д.
Артустановка малого калибра по сравнению с установками большого и среднего калибров имеют более высокую точность стрельбы, значительную скорострельность, большие скорости горизонтального и вертикального наведения, меньшее время реакции. Они обеспечивают максимальное число попаданий снарядов в низколетящую ПКР для ее надежного уничтожения, а также пологую траекторию полета снарядов и высокую начальную их скорость.
Первый опытный образец Mark 15 Phalanx CIWS на борту USS KING (DLG-10 / DDG-41) во время испытаний.
Помимо этого, артустановки могут иметь боекомплект выстрелов, позволяющий отражать большое количество атакующих воздушных целей.
Как указывалось выше, для уничтожения ПКР необходимо обеспечить прямое попадание снарядов в ее боевую часть, которая размещается, как правило, в защищенном отсеке за головкой самонаведения. Это обстоятельство потребовало создания бронебойных подкалиберных боеприпасов с большой кинетической энергией.
Модификации
По состоянию на 2022 год комплекс «Панцирь» существует в нескольких вариантах:
- С1-О (2005 г.) Нет РЛС сопровождения, оптическая система одноканальная.
- С1Э – экспортный вариант с ракетами 9М311. РЛС не установлена, что снижает цену.
- 2Э (2006 г.). Специальный экспортный вариант с улучшенной РЛС.
- С1 (2006 г.). Модификация, являющаяся базовой для российской армии. Ракета 57Э6Е.
- С2 — модернизированный вариант
- СА – вариант, предназначенный для использования в арктических условиях. Отсутствует пушечное вооружение, но усилено ракетное.
- СМ (и экспортный вариант С1М) – модификация с повышенной дальностью действия.
- СМ-СВ – модификация как для сухопутных, так и для десантных войск. Увеличена зона действия, возможно использование двух типов ракет.
- М и МЕ – корабельные модификации. Предназначены для замены устаревших комплексов «Кортик/Каштан».
Шасси
Мобильные варианты комплекса устанавливаются на следующие виды техники:
- Автомобили «КамАЗ» моделей 6560 и 53958.
- Автомобили MAN-SX45 (экспортный вариант).
- Гусеничное шасси ГМ352М1Е.
- Гусеничное шасси ДТ-30ПМ (для комплекса «Панцирь-СА»).
- Многоцелевое колёсное шасси БАЗ-69092
История создания
Комплекс был разработан как преемник широко известного семейства средств ПВО «Тунгуска». Более того, на этапе проектирования он имел кодовое название «Тунгуска-3».
Работа по созданию «Панциря» началась в конце 80-х – начале 90-х годов. В качестве основы для него были взяты корабельный комплекс «Кортик» (в экспортном варианте «Каштан») и уже существовавшая на тот момент «Тунгуска». Первоначально речь шла о создании мощного, но аэромобильного комплекса ПВО, способного надёжно прикрыть развёртываемый десант или же отдельный объект. Речь даже не шла о создании самоходного комплекса: вопрос о шасси был решён позднее.
В 1994 году прототип «Панциря» был вчерне закончен, в 1995 году его впервые продемонстрировали на выставке «МАКС-1995». Уже в 2000-х годах начались испытания комплекса в том варианте, где он базировался на шасси грузовика «КамАЗ». В 2006-2007 годах программа испытаний была вчерне закончена, с 2012 года «Панцирь» в варианте С1 был взят на вооружение.
Поскольку продолжались усовершенствования, в 2015 году на вооружение поставлен был уже усовершенствованная модель «Панцир-С2». В 2016-м была разработана модификация «Панцирь-СМ», который, по заявлениям разработчиков, способен поражать цели на дистанции до 40 км.
3. Подготовка личного состава и техническое состояние
Подготовка л/с для работы на корабельной установке Фаланкс
Производиться в 2 учебных центрах: Дам Нек (Виргиния) и Сан Диего (Калифорния)
Продолжительность программы обучения 600 часов, в том числе 360 часов теоретическое обучение, 120 часов работа на тренажере и 120 часов работа на установке.
Срок подготовки – 7 месяцев
Первые тренажеры MT-11G2 были поставлены в 1982 году (всего более 30, в том числе 12 для Дам Нек и Сан Диего, остальные для зарубежных заказчиков). Впоследствии ВМС перевели подготовку в единые классы (для разных специальностей) созданные по программе VISTA. Однако с использованием этого оборудования можно было решить не более 20 % задач стоящих в процессе обучения. В качестве выхода был предложен вариант портирования программного обеспечения тренажера на ноутбук. Предполагается, что курсант будет отбывать к месту прохождения службы с ноутбуком, на котором будет записана первоначальная информация (чертежи, схемы, примеры устранения неисправностей и т.д.) необходимая для начала самостоятельной работы.
Техническое состояние системы на Флоте США
Последние доступные данные о техническом состоянии ЗАК «Фаланкс» относятся к концу 90 началу 2000 гг. В этот период процент исправных комплексов на флоте составлял от 72 до 82 для разных модификаций, что считалось неудовлетворительным.
Командование ВМС учредило специальное соревнование «Phalanx Close-In Weapons System (CIWS) Excellence Award» и памятный знак экипажу — победителю. Поставщик комплексов — компания «Raytheon» взяла на себя обязательства о выделении денежной премии. Интересно, что первым кораблем ВМС США, получившим этот знак и премию два раза подряд был широко известный в нашей стране эсминец «Дональд Кук» (DDG 75). Первый раз по итогам 2003 года — 6300 выстрелов, наработка на отказ 2000 часов, среднее время ремонта 2,1 часа, не потребовал внешней технической помощи, и за 2004 год – произвел 7200 выстрелов и не потребовал внешней технической помощи.
Критика
Некоторые эксперты отмечают, что «Панцирь» малоэффективен против военных БПЛА: небольшие по размеру и летящие с малой скоростью цели его система наведения может пропускать. Также во время использования в Сирии комплекс часто давала ложные срабатывания: система реагировала на летящих птиц, и операторы принимали их за воздушные цели.
Также к числу недостатков комплекса специалисты относят «мёртвую воронку»: в силу диаграммы направленности антенны РЛС есть зона, в которой «Панцирь» просто не видит цель, если она расположена слишком близко и слишком высоко над комплексом. Единственный способ решить эту проблему – это использовать «Панцирь» не в качестве отдельной пусковой установки, а в составе дивизиона хотя бы из 4 машин: в этом случае зоны контроля каждого из комплексов перекрываются, и «мёртвых зон» нет.
5. Боевое применение Phalanx CIWS
В открытых источниках случаев удачного боевого применения ЗАК «Фаланкс» не приводиться, что несколько странно учитывая количество систем находящихся в эксплуатации. В то же время сообщалось о негативных результатах таких попыток.
17 марта 1987 года повреждение ВВС Ирака эсминца «Старк» (FFG-31) ПКР «Экзосет» (попадание 2 выпушенных ракет, одна не взорвалась) В результате 37 погибших, 21 ранены и ремонт со стартовой стоимостью 142 млн. долларов.
11 ноября 1989 Грузовое амфибийное судно «Эль Пасо» (LKA 177) проводило стрельбы «Фаланкс» по имитатору воздушной цели. После ее уничтожения и выключения «Фаланкс» по неизвестной причине произошло его повторное включение и обстрел десантного судна «Иводзима» (LPH 2) Один офицер погиб, а сержант был ранен.
25 февраля 1991 года эсминец «Джаррет» (FFG-33) прикрывал линкор «Миссури» (BB-63) При атаке иракской ПКР Silkworm (китайская копия советской П-15) Миссури произвел отстрел дипольных отражателей. Работающий в автоматическом режиме «Фаланкс» на «Джарретте» воспринял это как угрозу и обстрелял линкор. На дальности около 5 км 4 снаряда попали в «Миссури». ПКР была сбита английским эсминцем «Глостер» ракетой комплекса «Си Дарт»
4 июня 1996 г японский эсминец «Югири» при проведении стрельбы по буксируемой мишени, уничтожил вначале буксировщик А-6 «Интрудер» морской авиации США, а потом и саму мишень. Экипаж успешно катапультировался.
14 июля 2006 года израильский корвет УРО «Ханит» был поврежден ПКР С-802 китайского производства запущенной с территории Ливана. Погибло 4 человека.
16 ноября 2013 Ракетный крейсер «Чанселорсвилл» (CG 62) при проведении испытаний системы «Иджис» был поражен мишенью BQV-74E. Двое легко раненых и 15 млн. долларов ущерб. Утверждается, что целью учений была отработка радаров, в мишень должна была отвернуть. А «Фаланкс» как всегда был в «ручном режиме».
Не совсем понятно, что мешает уничтожить цель в том же «ручном режиме» Многие американские эксперты на основании неофициальной информации утверждают, что «Фаланкс» просто промазал.
На все случаи были найдены соответствующие объяснения, не ставившие под сомнения под сомнение боевую эффективность ЗАК «Фаланкс».
«Старк» ракета атаковала с носа у «Фаланкс» был на корме и не мог стрелять, так как «умная машина» и вообще он был выключен.
С «Ханитом» прямо противоположная история – ракета атаковала с кормы а «Фаланкс» был в носовой части, к тому же израильтяне выключили все системы обороны?? и центральный радар поломался и знаменитый «Барак» отключили ну и, конечно же «Фаланкс» тоже. И устроили общий ужин, вероятно, корабль находился в самостоятельном полете.
На японском же эсминце «Фаланкс» работал в «ручном режиме» и японский офицер приказал открыть огонь раньше срока.
Сложнее всего было объяснить ситуацию с «Миссури», но и тут выход был найден – всегда добавляется что уничтожение «Глостером» ПКР — первый случай в истории, когда ПКР была сбита ракетой в боевых условиях.
По прошествии времени, как правило, выясняется, что официальные версии далеко не всегда соответствуют действительности. Так в случае с эсминцем «Старк» ни саудовский АВАКС, ни операторы РЛС корабля не смогли отследить пуск ракет иракским «Миражом», хотя и сопровождали его.
В самом же ЗАК «Фаланкс» произошел отказ жгута передачи сигналов позиционирования на антенну сопровождения цели. Появилась версия что «Старк» вышел в море с неисправным ЗАК. Однако и она не выдерживает никакой критики, так как не было подано никаких сообщений по системе отчетности о выходе из строя оборудования (CASPER)
В случае получения такого сообщения корабль просто не был бы допущен к выполнению боевой задачи. Косвенным подтверждением отказа оборудования является тот факт что, несмотря на большое количество жертв, капитан корабля практически не был наказан.
Следует заметить что военно-политическое руководство США, и фирмы-производителях, уделяет большое внимание сокрытию фактов создающих негативный имидж вооружению и военной технике произведенной американскими компаниями. Вплоть до запрета съемок уничтоженной техники и баз ее хранения
Эта практика имеет место на протяжении многих десятилетий.
В 1973 г Г. Киссинджер в разговоре с А. Садатом сказал «США никогда не допустят победы советского оружия»
Производство и испытания
Зенитный артиллерийский комплекс Mark 15 Phalanx разрабатывался для борьбы кораблей с низколетящих целями (самолеты, ракеты). Однако она имеет ограниченное применение и не полностью удовлетворяет потребности в борьбе с надводными целями, поскольку имеет недостаточную огневую мощь.
Первый прототип системы был представлен ВМС США для испытаний на USS King в 1973 году. В ходе испытаний было установлено, что система нуждалась в доработке с целью повышения производительности и надежности. После модернизации и доработки зенитно-артиллерийский комплекс Mark 15 Phalanx в 1977 году на борту USS Bigelow успешно прошел испытания боевых характеристик и надежности.
В 1978 году был принят на вооружение. В этом же году был получен заказ на производство 23 комплексов для ВМС США, а также и 14 комплексов для других стран. Первым кораблем, на котором был установлен комплекс Mark 15 Phalanx CIWS стал USS America в 1980 году.
Главные отличия характеристик «Панцирь-С1» от остальных комплексов
От других систем ПВО комплекс отличается следующим:
- Сочетание как ракетного, так и пушечного вооружения. Большинство иностранных производителей уделяет мало внимания именно артиллерийскому вооружению, считая, что оно устарело. Однако в условиях современной войны с широким применением БПЛА как раз скорострельные пушки оказываются востребованными: беспилотник проще сбить очередью из нескольких снарядов, чем тратить на него дорогостоящую ракету.
- Шасси высокой проходимости. Оно позволяет как быстро выдвинуться к точке развёртывания, так и сопровождать «Панцирю» колонны на марше.
- Модульная конструкция. Комплекс может быть установлен на другое шасси, само вооружение может меняться в зависимости от поставленных задач. Это делает «Панцирь» гибким инструментом для решения любых проблем с воздушными атаками на поле боя, а также оставляет большой задел для модернизации (что и происходит прямо сейчас).
2. Описание ЗАК «Фаланкс»
Имеющаяся в открытом доступе информация, как правило, относиться к раним модификациям комплекса или же отрывочна либо представляет компиляцию из характеристик различных модификаций. Естественно приведенные ниже данные так же не претендуют на полную достоверность
Тактико-технические характеристики (ТТХ) ЗАК «Фаланкс»
Разработчик – компания «General Dynamics»
Производитель – компания «Raytheon»
Орудие — M61A1 OGB
Калибр – 6х20 мм
Длина ствола – 1981 мм (L99)
Начальная скорость снаряда – 1113 м/с
Скорострельность – 3000 и 4500 в/мин
Емкость магазина – 1550 выстрелов
Время перезарядки – 4,5 мин (с помощью предварительно подготовленных кассет)
Максимальная дальность (450) – 5500 м
Максимальная эффективная дальность – 1490 м
Применяемые боеприпасы
БПС Mark 149-4- вес выстрела 0,263 кг, вес снаряда 0,10 кг, сердечник из вольфрамового сплава массой 70 гр. и диаметром 12,75 мм
БПС Mark 244-0 – вес снаряда 0,15 кг, сердечник из вольфрамового сплава массой 103,5 гр. и диаметром 17,6 мм.
Наведение по углу места — -25 +85
Наведение по азимуту ± 150
Скорость наведения по углу места и азимуту — 115/сек, ускорение 8 рад/сек2
Система охлаждения:
Орудия – воздушная
Электронной части – морская вода, 30 л/мин, давление 0,2 Мпа
Потребляемая мощность
В режиме ожидания – 18 кВТ
В режиме стрельбы – 70 кВт
Напряжение 440 В, переменный ток, 60 Гц
Объем – 57 м3
в том числе:
артиллерийская установка – 32 м3
укладка боеприпасов – 25 м3
Высота – 4,7 м, по другим данным – 5,3 м
Вес -6 569 кг (по данным Raytheon, 2008 г.)
Известные модификации ЗАК Мк 15 «Фаланкс»
Mod 31 SeaRAM — модификация с пусковым ракетным блоком с 11 управляемыми ракетами RAM;
Centurion C-RAM (counter-rocket, artillery, mortar) — модификация наземного базирования с осколочно-фугасными снарядами М940 HEIT-SD — буксируемая
Phalanx MLPWS (Mobile Land-Based Phalanx Weapon System) — мобильная модификация с осколочно-фугасными снарядами М940 HEIT-SD на армейском грузовике HEMTT А3 (Heavy Expanded Mobility Tactical Truck) компании Oshkosh
Иногда данный комплекс именуют «Вулкан-Фаланкс», что связано с тем, что в артиллерийской части установки применена модификация автоматической пушки M61 «Вулкан
Артиллерийская часть комплекса «Фаланкс»
Стволы орудия из хром-молибден-ванадиевой стали. Для варианта OGB ,была не только увеличена их длина (с 1520 мм до 1981 мм) но и значительно увеличена толщина стенки и проведены некоторые другие мероприятия по увеличению кучности В результате вес ствола вырос вдвое с 8,6 до 17,2 кг.
M61A1
M61A1 OGB
Перегрев через 5 секунд (375 выстрелов), что считается достаточным в случае прорыва к защищаемому кораблю одиночных ракет. При скорости цели 1М и дальности открытия огня 2000 м время подлета составит чуть менее 6 секунд. По другим сведениям ЗАК способен непрерывно произвести 1000 выстрелов.
Система наведения (управления) ЗАК «Фаланкс»
Двухрежимная РЛС работает на частоте 12-18 ГГц. В режиме поиска – цифровая MTI, 90 оборотов в минуту. В режиме сопровождения – моноимпульсная доплеровская РЛС использующая Калмановские фильтры. Антенна с низким уровнем боковых лепестков ДН.
Тепловизионная система работает в диапазоне 12-18 мкм, с полями зрения 9 х 6 ° и 3 х 2 °. По утверждению разработчика угловая точность сопровождения данной системы достигает 10-50 мкрад, в то время как точность сопровождения по радиолокационному каналу 2-3 мрад.
Система управления на процессоре серии RISC 3000, язык программирования – Ада.
По отдельному заказу ЗАК «Фаланкс» комплектуется и телевизионной системой наведения.
Последующие модификации
Centurion» C-RAM
Система Mark 15 Phalanx Mod 31 SeaRAM является дальнейшим развитием семейства Phalanx CIWS. В новой системе шестиствольная автоматическая пушка была заменена на пусковой ракетный блок с 11 управляемыми ракетами с комбинированным ИК/лазерным наведением, а основным каналом управления и прицеливания стал оптико-электронный (ИК-система обнаружения и активная лазерная система прицеливания и целеуказания). Ключевым элементом новой системы является зенитная управляемая ракета RAM. Многие эсминцы типа Arleigh Burke и новейшие десантные корабли типа San Antonio вошли в строй уже без приметных белых колпаков Phalanx.
Комплекс Mark 15 Phalanx осваивает новые сферы своего применения — армия США заказала 43 единицы наземной модификации комплекса для защиты американских баз за рубежом. Mark 15 Phalanx наземного базирования получил обозначение Centurion C-RAM Основное предназначение комплекса – защита территории базы от оперативно-тактических ракет, минометных обстрелов и снарядов крупнокалиберной артиллерии. Скорострельность C-RAM уменьшена до 2000 выстр./мин.
В отличии от морского Mark 15 Phalanx, эта модификация использует осколочно-фугасные снаряды М940 HEIT-SD – это сделано, в первую очередь, для повышения безопасности – в случае промаха. В отличии от морского снаряда с урановым сердечником, наземный снаряд должен в обязательно порядке быть снабжен самоликвидатором. Один комплекс Centurion C-RAM способен прикрыть территорию площадью 1,2 кв. километра. Сообщается, что в Ираке Centurion C-RAM успешно отразили 105 минометных обстрелов американских позиций.
Описания и характеристики орудия

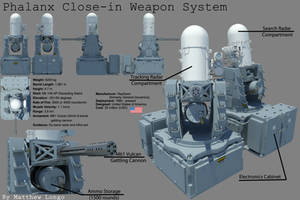

Конструкция Mark 15 Phalanx CIWS Mod 0
На ЗАК Mark 15 Phalanx было впервые реализовано автоматическое наведение артустановки с «замкнутой петлей регулирования» , при котором вероятность попадания снарядов в цель большая, чем при наведении «с разомкнутой петлей регулирования».
Сущность нового способа наведения заключается в том, что комплекс во время стрельбы одновременно определяет местонахождение цели и снарядов на траектории их полета по отношению к цели. Если направление на цель и траектория полета снарядов не совпадают, то система автоматически корректирует вырабатываемые данные стрельбы с тем, чтобы направить снаряды точно в цель.
В комплексах «с разомкнутой петлей регулирования», широко используемых в ВМС разных стран, приборы управления стрельбой непрерывно определяют параметры движения цели. На их основе вырабатываются исходные данные для стрельбы, которые не корректируются. Вероятность поражения цели в этом случае зависит от точности работы системы управления огнем и учета всех исходных поправок стрельбы.
Зенитно-артиллерийский комплекс Mark 15 Phalanx разработанный американской фирмой «General Dynamics», является всепогодной автоматической системой оружия, обеспечивающей автономный поиск и обнаружение целей в назначенном секторе стрельбы, оценку степени их угрозы, выбор наиболее опасной цели, захват, сопровождение и определение параметров ее движения, открытие огня, автоматическую корректировку стрельбы в замкнутом контуре, прекращение огня и захват новой цели. Комплекс состоит из двух функциональных подсистем, имеющих модульную конструкцию (артустановка и радиолокационная подсистема управления огнем).
Пять модулей (пушка М61А1 с магазином, поворотный станок с механизмами наведения и основанием, барбет, антенны РЛС с сервоприводами под радиопрозрачным колпаком и стойка с ячейками компьютеризированной систему управления огнем.
Все это смонтировано в одном компактном блоке высотой 4,7 м, занимающем на корабельной палубе площадь 5,5м2. В состав комплекса входит также подсистема дистанционного управления с пультом и устройствами индикации, установленными на посту оператора ЗАК.
Боевое применение
Впервые официально комплекс «Панцирь» был использован в 2014 году в Крыму для уничтожения неустановленных беспилотников, пытавшихся прорваться со стороны Украины. Также было отмечено наличие комплексов близ границы с ЛНР.
Позднее «Панцири» активно применялись во время войны в Йемене, гражданской войны в Сирии (для защиты российской авиабазы и перехвата ракет РСЗО). Отмечалось их применение и в конфликте между Ливийской национальной армией и Правительством национального согласия Ливии. В этих столкновениях комплекс показал крайне высокую эффективность против турецких БПЛА «Байрактар».
Наконец, «Панцири» активно применяются во время военной спецоперации на Украине.
4. Экономические показатели использования системы Mark 15 Phalanx ciws
Стоимость закупки и эксплуатации для ВМС США
Стоимость 1 установки МК 15 «Фаланкс» Block 1B для ВМС США 7,8 млн. долларов (2014 г.)
Стоимость модернизации более старых моделей до варианта Block 1B — 4,6 млн. долларов, доведение до версии Block 1B Baseline 2 — еще 950 000 долларов (модернизация радара).
Стоимость подготовки одного специалиста для работы на комплексе — 57 000 долларов (2008 год)
Операционные расходы – в данном случае на боеприпасы исходя из 20 очередей в год по 225 выстрелов в каждой при стоимости снаряда 60 долларов составляют 270 000 долларов в год или 8.1 млн. долларов за предполагаемый срок службы корабля – 30 лет (2002 год)
Стоимость ЗАК «Фаланкс» при поставке на экспорт
Для зарубежных поставок стоимость значительно выше. Так в соответствии с контрактом 2011 (с началом установки в 2013 г.) стоимость одной установки для Южной Кореи составила 13,1 млн. долларов. При том, что данная продажа осуществлялась в некоторой конкуренции с ЗАК «Голкипер». В следующем контракте, заключенном в феврале 2014 г. на поставку 9 установок, стоимость уже составила 13,67 млн./шт.
Все рекорды бьет Саудовская Аравия, согласно объявлению о контракте (февраль 2016 г.) за модернизацию 5 имеющихся у нее установок МК 15 «Фаланкс » Block 0 до уровня Block 1B Baseline 2 королевство заплатит 72,5 млн. долларов (14,5 млн./шт.) Кроме того будут поставлены запасные части, программное обеспечение, различное вспомогательное оборудование, техническая документация, будет оказана помощь в обучении и логистике.
В результате общая стоимость контракта составит 154, 9 млн. долларов при Major Defense Equipment (MDE), как было сказано выше всего 72,5 млн. В связи с этим не вызывают удивления «успехи» королевской армии в Йемене, никак не соотносящиеся с огромным военным бюджетом.
