Оптические прицелы: разновидности и их преимущества

Тепловизионный прицел

На сегодняшний день тепловизионный прицел – это такой прибор, без которого уже не проводится ни одна профессиональная охота. Различные зарубежные и отечественные производители предлагают широкий выбор этих устройств.

Что представляет собой тепловизионный прицел

Это устройство, которое позволяет стрелку вести наблюдение за целью в условиях ограниченной видимости.

Тепловизионный прицел применяется в условиях:

Тумана;
Запыленности;
Высокого уровня влажности.

Более того, эта разновидность оборудования хорошо адаптирована ко многим видам стрелкового оружия. Тепловизионный прицел позволяет вести наблюдение, как правило, за живыми, теплокровными объектами:

Животными;
Людьми.

Тепловизионные прицелы: плюсы/минусы

Плюс:

Возможность применения в ночное время суток или в темных помещениях;
Легкая установка;
Удобная, несложная эксплуатация;
Широкий спектр использования;
На более современных моделях – возможность стрельбы из-за угла.

Минус:

Мало кто знает, но некоторые модели тепловизионных прицелов могут «ослеплять» стрелка в случае возникновения резкой вспышки света.

Следует знать о том, что существует некоторое различие между тепловизорами и тепловизионными прицелами. По сути своего предназначения они немного сходны, однако последний имеет более компактный размер (маленький прицел), а также более прочную каркасную основу (с учетом выстрелов) в отличие от тепловизора. Более того, тепловизионные прицелы обеспечивают более быструю частоту кадров, а также функционируют, не задерживая съемку.

Электроника

Но главные отличия прицелов кроются в программном обеспечении, цифровой обработке сигналов. «В микроболометрах элементы имеют большой разброс чувствительности, — объясняет Вадим Павлов. — Для того чтобы правильно воспроизвести тепловую картину, матрицы нужно откалибровать, привести к одному знаменателю. Если через неоткалиброванную матрицу посмотреть на лист бумаги, то мы увидим пятнистую картинку». Существует несколько систем калибровки. Например, в некоторых приборах для этого нужно закрыть объектив специальной крышкой и нажать кнопку. Чуть позже появились системы со встроенной шторкой, автоматически закрывающей оптический канал. Это нравилось не всем: только прицелился — вдруг «щелк», шторка перекрыла обзор да еще выдала тебя звуком. А без периодической калибровки никак нельзя. «Когда долго наблюдаешь, изображение начинает «уходить», появляется фон, — говорит Дмитрий. — Закрыл, выровнялся — совсем другое дело». Последнее достижение — электронная калибровка: ничего не надо закрывать, не нужно никаких шторок, все делает электроника. Но некоторые стрелки предпочитают старые добрые крышечки для калибровки.

  • 11

  • 26

  • 6

  • 12

  • 10

  • 12

Следующая задача, которую решает электроника, — повышение разрешения. Матрицы микроболометров по разрешению напоминают первые телевизоры, и современное программное обеспечение достраивает недостающие пикселы, повышая качество изображения. Помогает электроника «вытягивать» и тепловую картинку. Например, полкадра небо, полкадра — подстилающий фон, небо, как говорят стрелки, «давит». Задача электроники — при большом количестве теплого не задавить менее теплое. Или, наоборот, выделить цель, что для военных важнее, чем хорошо видеть ландшафт.


Глушители Почти необходимое условие для ночных стрельб. Ни один спящий житель близлежащих поселков не был разбужен.

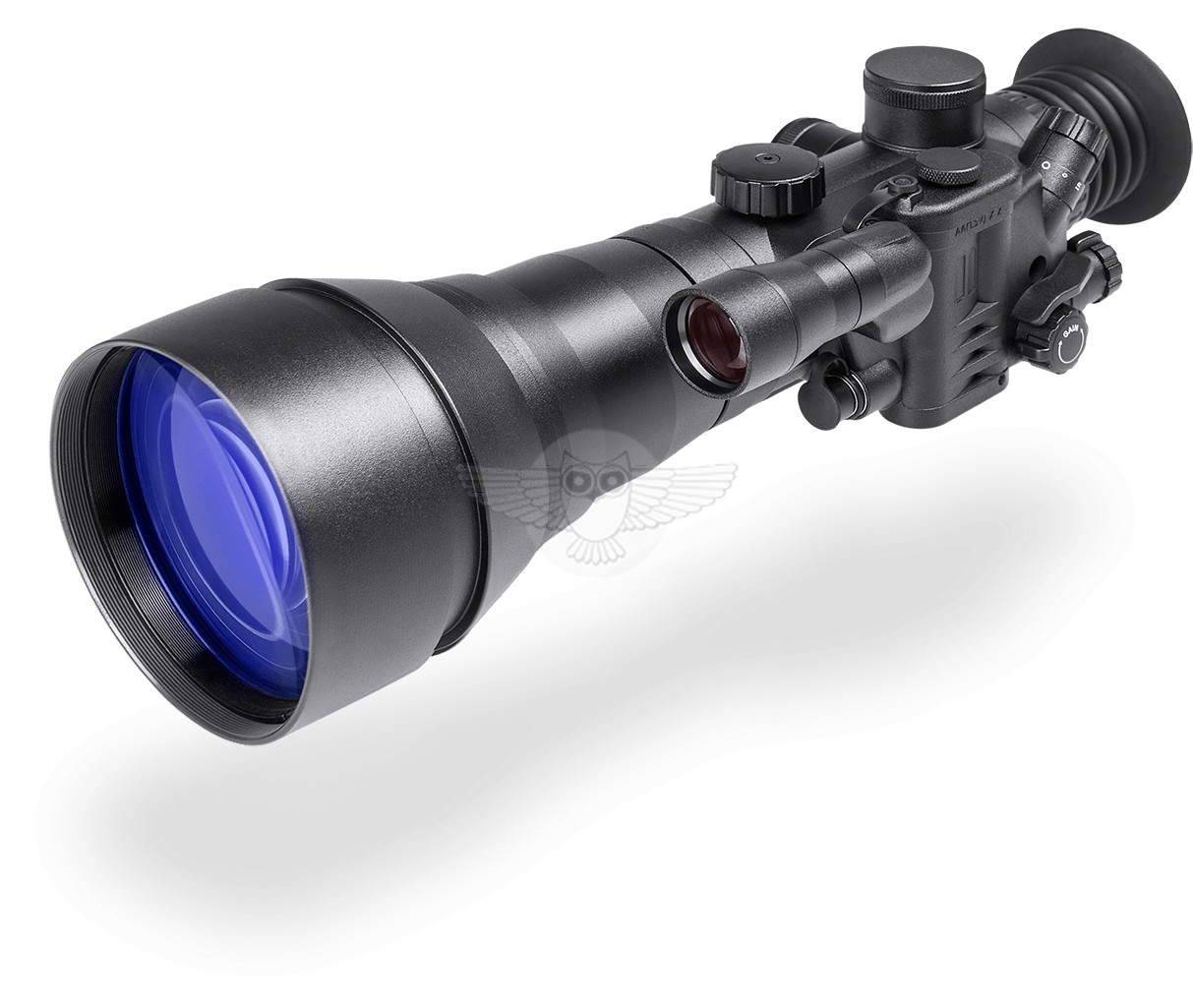

Прицелы ночного видения

Прицел ночного видения имеет очень сложную конструкцию. Принцип действия заключается в усилении яркости изображения, благодаря чему оно становиться различимым во тьме. Большинство современных прицелов ночного видения могут работать в двух режимах: дневном и ночном, в зависимости от времени суток соответственно.

Такое устройство позволяет вести точную стрельбу, как на больших расстояниях, так и на коротких дистанциях. Многие модели оснащены системой масштабирования, благодаря которой можно менять увеличение в объективе в зависимости от условий и от того, какое оружие применяется для охоты.

Среди недостатков подобных моделей:

  • очень высокая стоимость в сравнении с другими видами прицелов;
  • сложная конструкция, которая может выйти из строя при падении или каком-либо другом негативном внешнем воздействии.

Выбор прицела ночного видения

Выбор ПНВ осуществляется в зависимости от поколения устройства. Различия между поколениями заключаются в разных конструктивных особенностях, которые в свою очередь влияют на степень точности стрельбы из карабина, а также на спектр условий, в которых прицел может эксплуатироваться.

Поколения прицелов ночного видения:

  1. 1-ое поколение. Является наиболее доступным вариантом, однако имеет немало недостатков, среди которых: пониженная четкость изображения, отсутствия защитных средств от сторонней засветки, а также небольшой диаметр объектива, из-за чего страдает и светочувствительность устройства. Помимо этого, ПНВ 1-ого поколения достаточно габаритны и имеют значительный вес, что может вызвать неудобства при эксплуатации.
  2. 2-ое поколение. Прицелы ночного видения 2-ого поколения отличаются усовершенствованной конструкцией. Большинство моделей имеют большой объектив, диаметр которого составляет 40-60мм, что в свою очередь обеспечивает хорошую светочувствительность. Кратность увеличения изображения варьируется от 3х до 5х. Это позволяет рассматривать кабана или другое животное с большого расстояния, при этом фиксируя каждое его движение. Недостаток – изображение может засвечиваться при наличии сторонних источников света, например, луны.
  3. 3-ое поколение. Характеризуются качественным разрешением изображения, отличной детализацией, четкостью. Кроме этого, такие прицелы ночного видения имеют небольшие габариты, благодаря чему они не влияют на общий вес оружия и его баланс. Такое приспособление позволяет правильно прицеливаться даже в условиях нулевой видимости и дает четкую картину окружающего, позволяющую охотнику полностью контролировать процесс выслеживания добычи.

Характеристики, которые следует учитывать при выборе прицела ночного видения:

  • диаметр объектива;
  • возможность увеличения изображения;
  • обзор;
  • наличие функции автоматической фокусировки;
  • разрешение;
  • размеры устройства;
  • способ крепления.

В целом, прицел ночного видения – это универсальное электронное устройство, которое можно правильно выбрать, только разбираясь в тонкостях и специфике данного вида оптических приборов. Учитывая высокую стоимость прицельных средств для ночного видения, к выбору следует подходить максимально грамотно и ответственно.

Лазерные прицелы для охоты

Лазерные целеуказатели только недавно начали пользоваться популярностью у охотников. Основное преимущество прицелов лазерных заключается в том, что длительность прицеливания для точного выстрела из оружия сводиться к минимуму. При этом охотнику не нужно закрывать глаз, а риск потерять добычу из поля зрения исключен.

Лазерные модели идеально подходят для ведения стрельбы на небольших расстояниях. Чаще всего они применяется для загонной охоты на подвижных животных, например кабана, зайца. Некоторые охотники используют лазерные прицелы для дикой птицы.

Недостаток лазерного прицела заключается в том, что с ним неудобно охотиться днем, особенно если погода солнечная. Метка, которая обозначает место, куда войдет пуля, может быть абсолютно незаметной, и тогда правильно выстрелить будет очень сложно. Это же касается и других погодных условий, которые могут оказывать влияние на видимость. Кроме этого, такое устройство затрачивает энергию, и во время выслеживания аккумулятор может разрядиться. Поэтому при отсутствии запасного аккумулятора суитация приведет к тому, что охотник утратит средство для прицеливания на своем карабине.

Выбор лазерного прицела для охоты

Чтобы правильно выбрать лазерный прицел, следует учитывать особенности такого приспособления. Основное требование к нему – прочность корпуса. Очевидно, что конструкция устройства должна быть максимально надежной для того, чтобы выдерживать нагрузку в любых условиях.

Кроме этого, различные условия применения не должны оказывать влияние на настройку лазерного прицела

Важно обратить внимание на механизм включения и выключения устройства. Лучше всего выбирать модели с включением через кнопку, которая устанавливается на боку корпуса гладкоствольного ружья или карабина

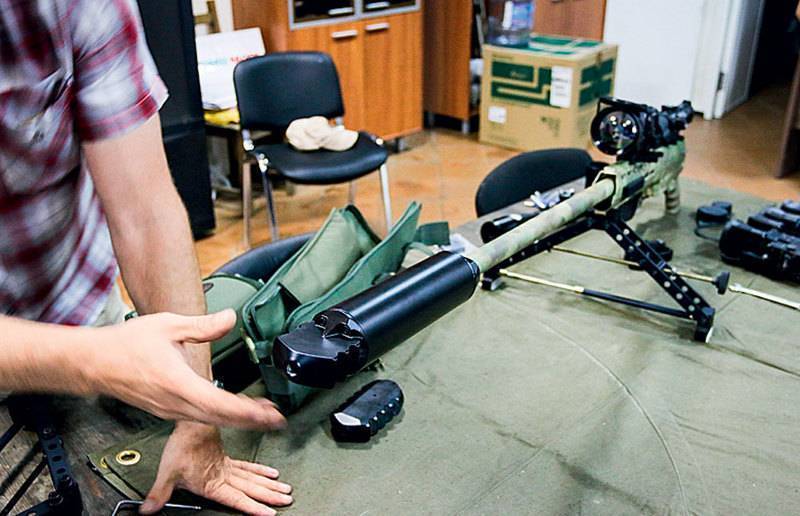

А теперь — роботы!

Но вот дело доходит до роботизированного тепловизионного прицельного комплекса IWT LF640 Mk2 и ТСВЛ-8 «Сталинград». Помните легендарную фразу из «Бумера»: «Такая тачка только у меня и у Майкла Джексона»? Вот это как раз про меня. Про эту штуку я читал только в «Популярной механике» год назад. А живьем не видел ни разу. Мало того, я не видел людей, которые бы видели прицельных роботов (за исключением, конечно, сотрудников «Популярной механики»). IWT LF640 Mk2 — это ближайшее будущее современных прицельных комплексов. У него внутри тепловизионный сенсор, лазерный дальномер, метеостанция, модуль GPS, электронный компас, компьютер, баллистический вычислитель, трехосевые гироскоп и акселерометр, средства связи и передачи данных и датчик выстрела! Вполне возможно, что я что-то забыл. Мне потребовалось только предварительно внести данные используемого патрона (это все делается на экране смартфона через Bluetooth), замерить дальность встроенным дальномером, навести перекрестье на грелку и спокойно нажать на спуск. Я даже увидел, как брызнула вода из грелки, — попадание с первого выстрела! Результаты выстрела прибор скинул на телефон, как и координаты цели — если потребуется забрать трофей. Ничего подобного я даже в фантастических фильмах не видел. Единственное, что остановило мой порыв (как, наверное, и многих других стрелков) бросить все и бежать в магазин за этим роботом, — его цена. Как три моих автомобиля!

Ночные снайперы

Война давно перестала быть благородной рыцарской забавой, и настоящие профессионалы предпочитают оставлять противнику минимум шансов, в идеале — ноль. И лучшее для них время — ночь. Особенно когда ты противника видишь, а он тебя — нет. Начиная со Второй мировой войны противника брали на прицел через приборы ночного видения (ПНВ). Сейчас — все больше через тепловизоры. Опрошенные сотрудники разных спецподразделений, не сговариваясь, назвали нам трех российских производителей, продукцией которых они пользуются: Dedal-NV, Infratech и IWT. Мы поговорили со специалистами из этих компаний, постреляли в кромешной темноте при помощи их продукции и теперь знаем, какие прицелы используют наши знакомые из спецподразделений и что будут использовать в ближайшем будущем.


Вот оно, ближайшее будущее — прицельный робот. Управлять настройками можно со смартфона, с «часов» или традиционными кнопками.

История

Предшественниками оптического прицела являются телескоп и зрительная труба, которые были изобретены в Голландии в начале XVII века.

Первый в мире оптический прицел изобрел в 1745 году русский инженер-механик А.К. Нартов, работавший в то время по Адмиралтейскому ведомству. Свое изобретение он назвал «Инструмент математический с перспективною зрительною трубкою, с протчими к тому принадлежностями и ватерпасом для скорого навождения из батареи или с грунта земли по показанному месту в цель горизонтально и по олевации».

С 1860 годов ружейные телескопы, так назывались в то время оптические прицелы, стали широко применяться на охотничьем нарезном оружии. Оптические прицелы впервые были применены в военных целях в 1861-1865 годах, во время гражданской войны в США.

Современный тип оптического прицела, каким мы его знаем сегодня, был создан в 1880 году в Австро-Венгрии Августом Фидлером.

Первый прицел с переменной кратностью был создан в 1949 году Фредериком Калесом. В 1972 году фирма «Калес» разработала и запатентовала многослойное просветление оптики.

Оптические прицелы постоянно совершенствуются, при их проектировании и производстве применяются все более новые материалы и технологии, появляются новые функции, расширяются возможности.

https://youtube.com/watch?v=wFvuZHrsXog

Голографический прицел

По сути тот же коллиматор, но формирующийся за счет голограммы. Соответственно и дороже. Ни у одного местного хардболиста подобного не видел, поэтому отношу его больше к теоретическому виду. Хотя в ближайшем будущем, возможно, кто-то и начнет себе ставить подобное.

Голографический прицел

Ну вот и все. Хотя многие прицелы и облегчают прицеливание, не стоит полагаться полностью на них.  Оптику довольно часто в бою выбивают. Поэтому если вы не защитили ее ранее, стоит подучиться пострелять с помощью обычной надежной и проверенной системы «мушка-целик».

Подпишитесь на наши новости

Поделитесь интересным материалом с друзьями

Кто не спрятался, я не виноват

Почему вдруг возникли предобъективные насадки, а не прицелы, которые на фотографиях смотрятся выигрышнее? «Дело в том, что снайпер привыкает работать с определенными дневными прицелами, видеть определенную прицельную марку, сетку, дальномерную шкалу, — поясняет начальник конструкторского отдела Dedal-NV Сергей Шишов. — И когда он снимает свой дневной прицел, с которым работает 90% времени, и ставит новый прибор, его надо еще раз пристреливать. А когда вы ставите предобъективную насадку, вы сохраняете всю эргономику, жертвуя небольшим уводом линии прицеливания — не более 0,5 МОА. Поэтому снайперы часто предпочитают насадки». А вот с прицельным роботом от IWT это уже не работает.

Так как прицелы устанавливались на оружие впервые, пристреливаемся на 100 м в кромешной темноте. Стрелок компании IWT Вадим делится спецназовским лайфхаком — лучше всего пристреливаться в гвоздь, нагретый зажигалкой. Действительно, в тепловизоры он сияет яркой точкой. Пара выстрелов — и мы готовы. В качестве грудных мишеней вывешиваем обычные резиновые грелки с теплой водой и отъезжаем на полкилометра — дальше не позволяет стрельбище.

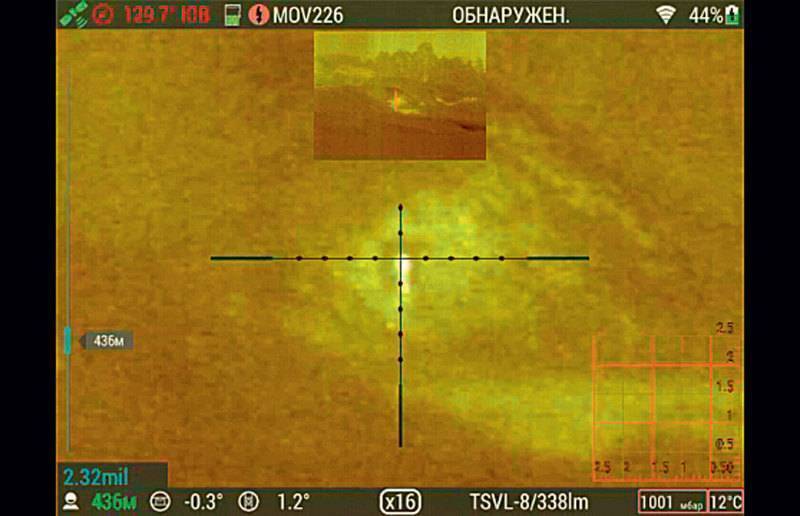

IWT LF640 Mk2 задокументировал весь процесс. Очень удобно и не вызывает споров. Кто писал отчеты, тот поймет.

Начинаем с наименьших калибров и тепловизионных насадок. Самая легкая, простая и доступная — Dedal-TA2.642 Pro. В нашем варианте она еще и самая быстросъемная — крепится прямо на объектив прицела одним поворотом рычага. Раз — и насадка на месте. Нажимаем кнопку питания, пара секунд — и в окуляре прицела появляется изображение. Мишень-грелка нам видна примерно как четыре светящихся пикселя. Но светятся они так, что не заметить их невозможно, прямо кричат: «Вот мы!». Для проверки смотрим на то же место через ПНВ, прекрасно видим бруствер, ветки кустов, траву, горизонт, но на грелку даже намека нет. Интересно, что пиксели не ярко-красные, как в «Хищнике», а белые. Мне объясняют, что реальная жизнь не похожа на голливудский блокбастер и снайперы предпочитают спокойные серые оттенки. Начинаем стрелять. Звуки выстрелов завораживают, глушители делают их непохожими ни на что. Их невозможно описать словами, в реальной жизни аналогов просто нет. Услышать из ближайших населенных пунктов тоже невозможно. Периодически бегаем к мишеням — в полной темноте зрительные трубы бесполезны. На четыре сантиметра влево, на два вправо, с третьего попали. На тепловизоре это выглядит так, как будто компактное пятно мишени вдруг начинает расплываться. Переходим к Infratech ИТ 310 ТПН. 100-мм оптика делает изображение более разборчивым, но попасть с первого раза тоже не удается

Прицел тут ни при чем, цель видна четко, дело в стрелке — неважно считает поправки. Но вот и еще одна грелка поплыла

Со стороны наше занятие выглядит странно. В полной темноте слышны приглушенные непонятные звуки и довольно тихая речь. Изредка свет фонарика освещает мишень вдалеке и телефон сообщает результат. Это для зрителей. А для стрелка жизнь кажется гораздо более яркой, в прямом и переносном смысле слова. После первого попадания я смог уверенно всаживать пули в грелку одну за другой — они светились передо мной, как лампочки. И мне не хотелось бы оказаться в реальной обстановке на месте грелки.


Ранения, несовместимые с жизнью. У грелок не осталось ни малейшего шанса.

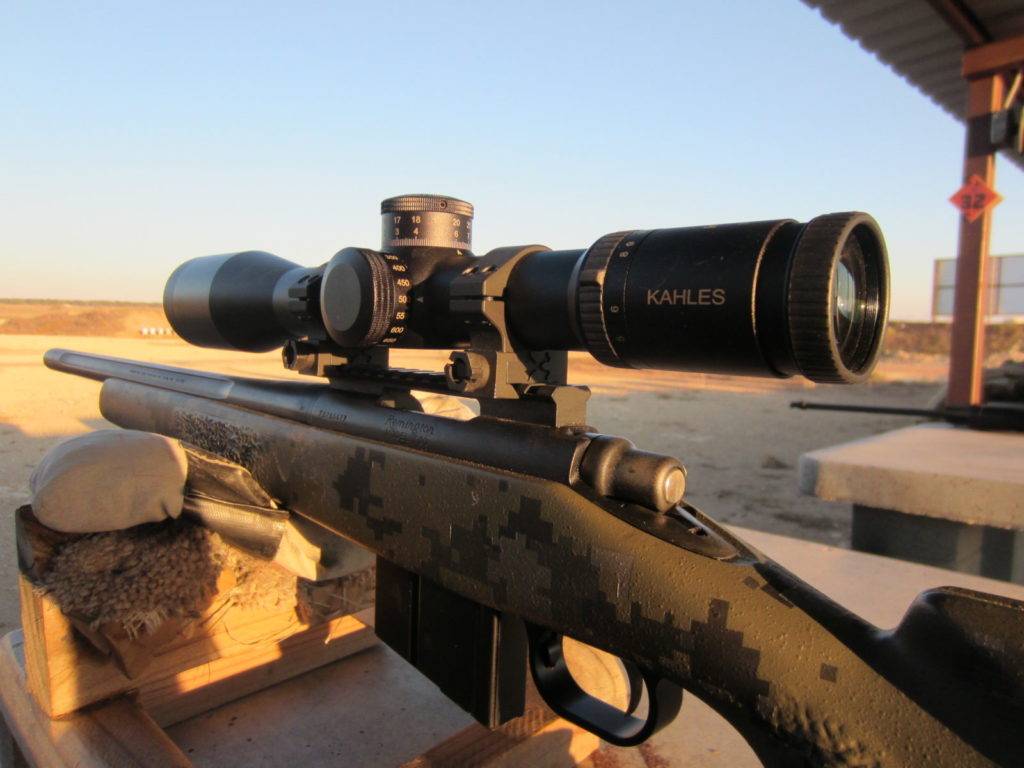

Настройка

У некоторых прицелов настройка может отличаться, но стандартными считаются следующие действия:

  1. Кольца устанавливаются на направляющие оружия (хвост ласточки, вивер).
  2. Верхние отделы колец откручиваются, и на их нижние основания устанавливается оптика. Поверх прицела приделываются верхние части колец таким образом, чтобы можно было свободно передвигать трубу для прицела.
  3. Обзорная часть должна хорошо просматриваться. Чтобы это проверить, нужно настроить расстояние окуляра, приложив оружие к плечу.
  4. Прицел настраивается вращательными движениями: перекрытие должно быть установлено вертикально, перпендикулярно винтовке.
  5. Проводится закрутка колец, это делается для фиксации прицела.
  6. Перекрестие сводится к нулю.

Далее фиксируется нулевая отметка оптики. Зажав барабан регулировки, нужно закрутить винт до упора с применением шестигранного ключа.

Далее перекрестие также приводится к нулевому показателю. Нужно открутить фиксирующий винт, после чего крутите по линии настройки.

Коллиматорные прицелы для охоты

Такие модели используются для загонной охоты, как правило, для стрельбы на коротких дистанциях. Основное преимущество коллиматорного прицела для гладкоствольных ружей заключается в его универсальности. Благодаря особенностям своей конструкции, такое оптическое средство позволяет значительно увеличивать эффективность при стрельбе по движущимся целям. Также, коллиматорный прицел позволяет свободно двигать головой и менять угол обзора, совершенно не теряя животное из вида. Подходит как для кабана, так и более мелких целей.

Отличительной особенностью коллиматорных прицелов является наличие прицельной марки с выраженной яркой точкой, которая возникает за счет работы светодиода. В зависимости от того, используется ли в конструкции коллиматорного оптического прибора какой-либо источник питания, их классифицируют на пассивные и активные.

Пассивные прицелы не имеют источника питания и могут использоваться в любое время суток. Активные виды действуют за счет источника питания.

Кроме этого, коллиматорные прицелы для охоты различаются между собой конструктивными особенностями, по которым делятся на два вида: открытые и закрытые. Модели закрытого типа изготовлены в корпусе, напоминающем трубку. Оптическая система и излучатель прицельной марки расположены внутри нее. Коллиматорные прицелы закрытого типа характеризуются меньшими размерами и весом. Метка отлично просматривается даже в очень яркий солнечный день.

Чтобы стрельба велась правильно и точно, после установки коллиматорного прицела необходима тщательная пристрелка, особенно если для охоты применяется гладкоствольное оружие.

Выбор коллиматорного прицела

Коллиматорные прицелы, как правило, выбираются для установки на карабины и ружья для загонной охоты на кабана и других животных. Особенность данного способа ведения охоты заключается в том, что охотник постоянно двигается. Появление животного всегда внезапно, а потому прицеливание и стрельба осуществляется очень быстро. Оптические устройства для такого способа охоты подходят плохо, так как животное, которое убегает от стрелка, очень быстро покидает поле зрения. А отличие коллиматорного варианта в том, что он позволяет оперативно следить за окружающей обстановкой.

Выбор коллиматорного прицела следует осуществлять исходя из следующих факторов:

  • наличия питательных элементов;
  • конструкции устройства (открытый или закрытый);
  • его вес, так как при стрельбе навскидку не должен нарушаться баланс гладкоствольного ружья;
  • вид прицельной марки;
  • используемые типы крепления (можно узнать в документации, которая находиться в комплекте с прицелом);
  • конструктивные особенности ружья/карабина;
  • приемлемая стоимость.

Данные особенности непременно следует учитывать для того, чтобы выбранный коллиматорный прицел характеризовался высоким качеством и позволял вам прицеливаться максимально точно.

Критерии выбора

Существует несколько важнейших характеристик и требований, которым должна соответствовать идеальная оптика на пневматику.

Кратность увеличения

С точки зрения кратности увеличения виды оптических прицелов можно подразделить на три большие группы:

  1. Приборы с постоянным 3-х или 4-х кратным увеличением, предназначенные для стрельбы на дальность до 100 метров и обладающие широким углом обзора, позволяющим сделать необходимое упреждение при выстреле по движущейся цели.
  2. Прицелы с изменяемой кратностью, диапазон которой может лежать в пределах 4…12, позволяющие вести стрельбу на расстояния 300 и даже более метров.
  3. Устройства большей кратности и линзами увеличенного диаметра, предназначенные для спортивной стрельбы.

Диаметр линз

Еще один важный параметр при ответе на вопрос, какой прицел лучше для пневматики – диаметр линзы или величина объектива. Здесь многое зависит от того, на какого зверя предполагается охота, дальности стрельбы и мощности оружия. В общих случаях рекомендуется не впадать в крайности, а придерживаться правила «золотой середины». При этом следует помнить, что увеличение диаметра повышает светосилу прибора и параллакс (величина, высчитываемая путем деления диаметра оптики на показатель кратности).

Стоимость

Цена оптики во многом зависит от качества материалов, технических характеристик и возможностей. Для работы с мелкими целями с небольших дистанций вполне подойдет недорогой прицел для пневматики, стоимость которого лежит в районе 1 000 рублей. А вот для снайперской стрельбы на дальних дистанциях, особенно, если она ведется из мощного пружинно-поршневого оружия, понадобится достаточно дорогая модель, стоимость которой может составлять половину цены самого пневматического оружия.

Прицельная сетка

Важнейшим атрибутом, которым располагает абсолютно любой оптический прицел на пневматику – тип прицельной метки.

Существуют следующие виды прицельных сеток на оптических прицелах:

  1. «Крест» и ее разновидность – прицельная сетка Duplex. В основном применяется для стрельбы по неподвижным целям, находящимся на относительно близком расстоянии. Позволяет наводить оружие достаточно быстро и с высокой точностью.
  2. «Mil-Dot». Усовершенствованный вариант «креста» с дополнительными делениями на тонких прицельных линиях. Такая оптическая сетка позволяет с высокой точностью определить расстояние до цели и внести необходимые поправки.
  3. «Пенек». Т-образная сетка, известная еще со времен второй мировой войны. Обеспечивает быструю наводку, но не дает представления о размерах цели и о расстоянии до нее.
  4. Снайперские прицелы с дополнительными сетками и шкалами, аналогичные прицелу ПСО-1, устанавливаемому на фронтовую армейскую огнестрельную винтовку СВД.

Очень сложно однозначно выделить лучший оптический прицел для пневматики, поскольку многое зависит от личных предпочтений стрелка и от тех задач, которые стоят перед ним.

Наглазник

Зачастую оптический прицел для пневматической винтовки снабжается наглазником, выполненным из резины или пластика. Хотя его наличие и не является обязательным, он выполняет не только защитную функцию, оберегая глаз и брови от отдачи при выстреле, но и препятствует засветке окуляра и ослеплению стрелка.

Кронштейны для крепления

Очень важной деталью, которой должен располагать прицел для пневматики, является кронштейн для его закрепления на оружии. Практически любая пневматическая винтовка имеет специальное посадочное гнездо типа «ласточкин хвост» или планка Вивера, на который и устанавливаются крепежные приспособления

Поскольку существуют различные модели и виды прицелов, то и кронштейны, которые, как правило, не поставляются в комплекте к прибору, могут иметь различную форму:

  1. Моноблок, обеспечивающий надежную и плотную фиксацию.
  2. Раздельная пара, позволяющая добиться наилучших показателей соосности.
  3. Кронштейн с регулировочными винтами.

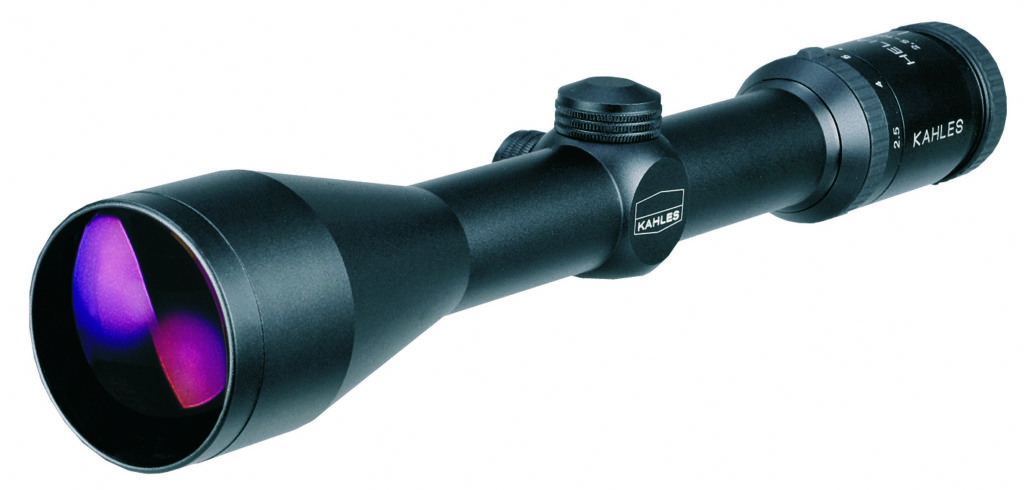

Оптические прицелы

Оптические прицелы характеризуются очень высокой точностью. Это связано с тем, что в них используется очень сложная оптическая система, в которой учтено множество различных факторов. Учитываются и условия, в которых прицел будет использоваться, и даже разновидность охотничьего оружия, на котором он размещается.

Данная разновидность оптики для ружей пользуется широким спросом и применяется как начинающими, так и опытными охотниками. Оптический прицел будет правильно использовать для стрельбы на больших дистанциях. Кроме этого, такие модели позволяют осуществлять наблюдение за кабаном или другим животным.

Преимущества оптических прицелов:

  • значительная дистанция, на которую можно производить точные выстрелы из охотничьего оружия;
  • надежная и прочная конструкция;
  • четкое изображение вне зависимости от погодных условий;
  • компактность и практичность;
  • простота в эксплуатации.

К недостаткам оптических прицелов можно отнести более высокую стоимость, а также сложную настройку, которая требует тщательной пристрелки, особенно при стрельбе на значительные дистанции.

Выбор оптического прицела

Чтобы выбрать оптический прицел для ружья или карабина, необходимо учитывать множество факторов. Как правило, такое прицельное приспособление используется для охоты в засидку, во время которой охотник долго находится в одном положении, ожидая появления животного.

Такой способ охоты позволяет правильно прицелиться, тщательно выбрав точку входа пули. Это дает возможность убить кабана или другое крупное животное с одного выстрела, тем более что чаще всего зверь не осведомлен о присутствии охотника.

При выборе оптического прицела для ружей следует учитывать следующие особенности:

Кратность. Данный показатель определяет степень приближения объекта. Она может быть переменной и постоянной, в зависимости от способности устройства приближать или удалять изображение. Самые простые модели имеют кратность от 1.5х до 4х и приближают не более чем на 30 метров. Такие модели подойдут в случае, если стрельба ведется из оружия с небольшой дальностью. Оптимальный вариант для стрельбы на большие дистанции – от 16х до 30х, такие устройства позволяют производить точный выстрел из ружья или карабина на расстоянии более 600 метров.

Входной зрачок. Диаметр зрачка определяет светочувствительность оптического прицела. Если этот показатель высокий – охотнику будет отлично видно добычу на большом расстоянии даже при очень плохом освещении, например, в сумерках или в пасмурную погоду.

Крепление

При выборе оптики важно обращать внимания на крепление, с помощью которого оно фиксируется на оружие. Оно должно быть максимально прочным и надежным, так как если прицел будет плохо закреплен, во время стрельбы он завибрирует, что может привести к потере цели из поля зрения.

Способ настройки

В общем, существует две группы прицелов, в зависимости от способа настройки. В первой группе – прицельные приспособления, которые настраиваются с помощью специальных инструментов. Во второй – ручки или регуляторы, которые непосредственно являются конструктивным элементом оптического устройства.
Проницаемость. Рекомендуется приобретать водонепроницаемые оптические прицелы. Они более удобны в использовании, так как их линзы не потеют, а влага не влияет на точность работы.

Комплектация. Желательно, чтобы в комплект к прицелу прилагался защитный футляр или чехол, инструменты, крышки для зрачков.

Устройство оптического прицела

Объектив

Объектив оптического прицела представляет собой систему из двух или более линз. Наружная поверхность входной линзы объектива чаще всего имеет просветляющее напыление, которое препятствует обратному отражению света и увеличивает светосилу прицела. Цель объектива собрать как можно больше света и передать его дальше.

Три параметра характеризуют качество объектива оптического прицела: чем больше диаметр объектива, чем лучше качество стекла линз и чем лучше качество просветляющего покрытия линз, тем больше светосила оптического прицела, тем ярче у него картинка, тем лучше видно в прицел в сумерках, ночью и при недостаточности дневного освещения.

На некоторых прицелах на объектив надевается светозащитная бленда или антибликовая насадка, которая бывает необходима для предотвращения попадания и затем отражения от линз объектива боковых лучей. Бленда позволяет замаскировать местоположение стрелка и улучшает четкость изображения при ярком солнце.

Оборачивающая система

Объектив оптического прицела выдает перевернутое изображение, оборачивающая система линз, которая формирует на выходе правильное, не перевернутое изображение. В качественном прицеле используется более 10 собирающих и рассеивающих линз, которые объединены в группы.

Оборачивающая система одна из таких групп

Важно чтобы линзы оптического прицела имели надежную фиксацию в корпусе прицела и выдерживали отдачу оружия любого калибра

Прицельная сетка

Прицельная сетка предназначена для наведения оружия с прицелом на цель. Прицельная сетка может располагаться в одной из фокальных плоскостей прицела, объективной или окулярной. Прицельная сетка может иметь разный рисунок, чаще всего она имеет форму креста или полукреста, но существуют и более сложные типы. Некоторые типы прицельных сеток устроены так, что позволяют рассчитать с большей или меньшей точностью, расстояние до цели, по ее известным размерам.

Подсветка прицельной сетки

Прицельная сетка могут быть плохо различима в условиях плохой освещенности, ночью, в сумерках, на фоне темной растительности. Для того чтобы решить эту проблему, в прицел встраивают подсветку прицельной сетки.

Механизм ввода вертикальных и горизонтальных поправок

Механизм ввода вертикальных и горизонтальных поправок нужен для пристрелки оружия и совмещения прицельной сетки с точкой попадания. На прицеле имеются два барабанчика ввода поправок: один перемещает прицельную сетку по вертикали, второй по горизонтали. На барабанчиках нанесена шкала, а вращение барабанчиков происходит со щелчками. Величина угла на который смещается прицельная сетка за один щелчок указано в технических характеристиках прицела.

Корпус прицела

Корпуса оптических прицелов изготавливаются из легких, но при этом очень прочных сплавов. Корпус связывает все узлы прицела в единую конструкцию.

Корпус защищает внутренние части прицела от попадания влаги и пыли, а также защищает их от мощных ударных нагрузок, возникающих при стрельбе.

Окуляр

Окуляр оптического прицела представляет собой группу из нескольких линз. Именно окуляр оптического прицела отвечает за увеличение изображения цели и прицельной сетки. Фокусное расстояние оптических прицелов, предназначенных для установки на винтовки и карабины, обычно составляет 50-70 мм. Это именно то расстояние, с которого нужно смотреть в прицел, для того чтобы изображение в прицеле было четкое и не затемненное по краям. Для подстройки прицела под индивидуальные особенности зрения стрелка на окуляре имеется специальное вращающееся диоптрийное кольцо.

На некоторых прицелах имеется специальный резиновый наглазник, надеваемый на окуляр прицела, который нужен для того, чтобы зафиксировать глаз в одном положении у прицела, а также избежать бликов и засветок на линзе окуляра.
