Пистолет-пулемет ОЦ-02 Кипарис

Тактико-технические характеристики пулемета ПК

Вес пулемета ПК

– 9.0 кг ПК на сошках- 16.5 кг ПКС со станком Саможенкова- 7.5 кг ПКМ на сошках- 10.5 кг ПКТМ- 12.0 кг ПКМС со станком Степанова- 3.9 кг коробка со снаряжённой лентой на 100 патронов- 3.4 кг облегчённая коробка со снаряжённой лентой на 100 патронов- 8.0 кг коробка со снаряжённой лентой на 200 патронов- 6.2 кг облегчённая коробка со снаряжённой лентой на 200 патронов

Размеры пулемета ПК

– Длина, мм: 1173 с коническим пламегасителем; 1192 с длинным щелевым пламегасителем; 1160 с коротким щелевым пламегасителем- Длина ствола, мм: 605 без пламегасителя; 658 с коническим пламегасителем; 677 с длинным щелевым пламегасителем; 645 с коротким щелевым пламегасителем

Патрон пулемета ПК

– 7,62×54 мм R

Калибр пулемета ПК

– 7,62 мм

Скорострельность пулемета ПК

– 650 (ПК, ПКМ); 750 (ПКТ) выстрелов/мин

Скорость пули пулемета ПК

– 825 м/с (ПК, ПКМ); 855 м/с (ПКТ) — все данные для пули ЛПС со стальным сердечником

Прицельная дальность пулемета ПК

– 1500 метров

Максимальная дальность, м: 3800 (пуля ЛПС со стальным сердечником)Принципы работы: отвод пороховых газов, поворотный затворВид боепитания: ленты по 100/200/250 патроновПрицел: механический (мушка и целик).

В чем особенность?

Как утверждают специалисты, особенность «Кипарисов» заключается в наличии специальных устройств, замедляющих скорость стрельбы. Несмотря на то что из УЗИ израильского производства в минуту можно выпустить 1250 снарядов, американских Ingrem и ижевских «Клинов» – по 1200, многие военные эксперты убеждены, что 450 выстрелов в минуту считается самым оптимальным для оружия данного класса, поскольку бойцу легче осуществлять управление. Также «Кипарис» оборудован специальным противоотскоком – массивным инерционным телом, которое может свободно перемещаться в затворной полости.

Об истории создания

В начале 1970-х годов советское армейское руководство заинтересовалось темой компактного оружия, предназначенного специально для элитных силовых подразделений. В рамках проекта «Букет» оружейники начали разрабатывать малогабаритный пистолет-пулемет. Одновременно в Ижевске советским конструктором ЦНИИ ТочМаша Ткачевым П. А. по теме «Модерн» усовершенствовался легендарный АК. Вскоре оружейник собрал легкий автомат под 5,4-миллиметровый автоматный патрон. Унифицированная стрелковая единица в технической документации значится как АКС-74У и весит не более, чем пистолет-пулемет.

Тема «Букет» была отодвинута на второй план. Автоматы же начали выпускать большими партиями и поставлять силовым структурам. Тем не менее АКС-74У получился достаточно уродливым, и руководство Министерства внутренних дел вернулось к теме «Букет», а именно к пистолетам-пулеметам.

О ТТХ

  • Пистолет «Кипарис» разработан в 1972 году.
  • На вооружении спецназа российского МВД с 1992 года.
  • Стрелковая единица с боекомплектом 30 патронов без ПБС и лазерного целеуказателя весит 1,6 кг. С полным 20-зарядным магазином, прибором для бесшумной стрельбы и целеуказателем – 2,6 кг.
  • Длина пистолетного ствола составляет 15,6 см.
  • Общая длина 9-миллиметрового пистолета-пулемета (без глушителя и приклада) не превышает 31,7 см.
  • С глушителем и открытым прикладом размер оружия – 73 см, со сложенным прикладом и насадкой – 45,2 см, с открытым прикладом и без глушителя – 59,5 см.
  • Оружие снаряжается патронами 9×18 мм пистолета Макарова.
  • В течение одной минуты из данной модели можно произвести от 850 до 900 выстрелов.
  • Выпущенный снаряд движется со скоростью в пределах 320-335 м/с.
  • Прицельный огонь возможен на дистанции до 75 м.
  • Снаряжается обоймами по 10, 20 и 30 боеприпасов.

Как работает оружие?

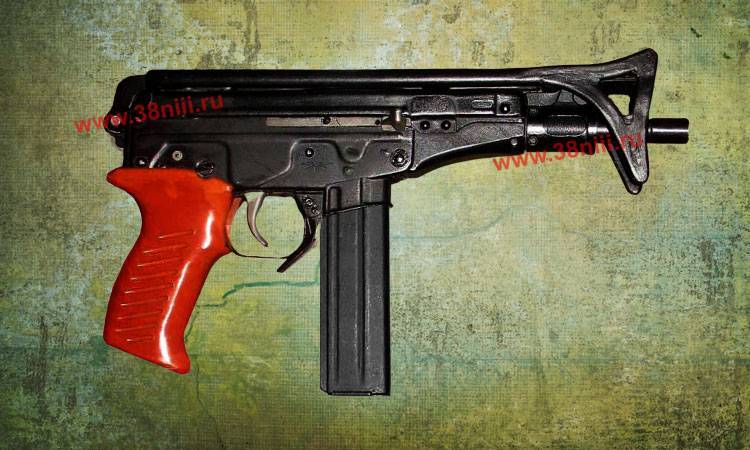

«Кипарис», фото которого позволяет получить представление о его внешнем виде, как и все пистолеты-пулеметы, оснащен автоматикой со свободным затвором. От остальных стрелковых образцов данного класса ТКБ-0217 отличается тем, что огонь из него ведется с переднего шептала, а капсюль разбивает курковый механизм. За счет этого боец может произвести прицельный первый выстрел. Также во время ведения огня одиночными разброс минимизирован, чего нельзя сказать об оружии, стреляющем с заднего шептала. Боеприпасы подаются в патронник из прямых обойм коробчатого типа. Пистолетные магазины представлены в трех вариантах: по 10, 20 и 30 патронов. Расположены те в шахматном порядке. Выход двухрядный. Экстракция использованных гильз осуществляется вверх. После израсходования боекомплекта затвор встает в заднее положение.

Описание крупнокалиберных пистолетов-пулеметов

Прицел открытого типа обеспечивает прицельную стрельбу на дальности до 75 м. Пистолет-пулемет имеет неавтоматический предохранитель блокирующий с пусковой механизм и затвор. Для стрельбы применяются 9-мм патроны ПМ. На ствол пистолета-пулемета может монтироваться глушитель.

Магазины аналогичны “Клину”, их емкость -10, 20 и 30 патронов. При стрельбе с упора без приклада на дальность 25 м пули одной очереди укладываются в круг радиусом 67 мм, а большая часть попаданий – 28 мм. По удобству обращения и точности стрельбы “Кипарис” превосходит “Клин”. Но “Кипарис” имеет много фрезерованных деталей, поэтому его производство обходится дороже, чем “штампованного” “Клина”. Это и явилось одной из причин принятия на вооружение именно “Клина”. Как и положено русскому оружию, “Клин” и “Кипарис” надежны, просты в разборке и чистке. Высота с магазином на 20 патронов -172 мм, на 30 патронов – 226 мм.

Тактико-технические характеристики:

Калибр, мм9 ПМ
Длина с прикладом, мм590
Длина без приклада, мм318
Емкость магазина, патронов10, 20, 30
Вид огняо/н
Темп стрельбы, выстр/мин600 – 900

Примечания[править]

  1. ↑ “Кипарис” // Благовестов А. И. То, из чего стреляют в СНГ: Справочник стрелкового оружия. / под. общ.ред. А. Е. Тараса. Мн.: «Харвест», 2000. стр.212-214
  2. И. Скрылев. Экипировка охранника, газовое оружие // журнал «Мир безопасности», февраль 1998, стр.54-56.
  3. «9 мм пистолеты-пулеметы… ОЦ-02 (ТКБ-0217) „Кипарис“»Приложение N 2 к Приказу МВД России № 173 от 17 февраля 2001 г. «Перечень отдельных типов и моделей боевого ручного стрелкового оружия, служебного и гражданского оружия, патронов к нему, используемых работниками военизированных и сторожевых подразделений вневедомственной охраны при органах внутренних дел»
  4. Постановление Правительства РФ № 1436 от 30.12.1999 г. «О специальных средствах и огнестрельном оружии, используемых ведомственной охраной» (ред. от 11 февраля 2003)
  5. Постановление Правительства РФ № 460 от 22.04.1997 г. «О мерах по обеспечению юридических лиц с особыми уставными задачами боевым ручным стрелковым оружием»

Недостатки.

Емкость магазина недостаточна для автоматического оружия ближнего действия. Большая крутизна траектории затрудняет выбор точки прицеливания, особенно при стрельбе на предельную дальность. Используемые специальные патроны СП-5 и СП-6 весьма дефицитны. Их большая масса ограничивает носимый боезапас.

Упругая деформация недостаточно жесткого приклада при стрельбе очередями повышает рассеивание пуль. Высокий темп стрельбы способствует уводу ствола с линии прицеливания и быстрому расходу боеприпасов.

Пистолет-пулемет «КЛИН»

Пистолет-пулемет «КЛИН» предназначен для вооружения подразделений МВД по борьбе с организованной преступностью.

Представляет собой доработанную под патрон 9х19 Парабеллум версию пистолета-пулемета «Кедр». Выпуск опытной серии начался в 1994 г.

Благодаря новому патрону существенно возросла эффективность пистолета-пулемета. Увеличилось пробивное действие: на дальности 20 м пуля модернизированного патрона пробивает стальной лист толщиной 3 мм. Существенно улучшилась кучность стрельбы: на расстоянии 150 м поперечные рассеивания при одиночной стрельбе составляют менее 80 мм (штатный патрон на этой же дальности имеет рассеивание более 200 мм). Настильность траектории пули модернизированного 9-мм патрона позволяет вести стрельбу на дальности до 150 м с постоянной установкой прицела.

Характеристики пистолета-пулемета «КЛИН»
Калибр, мм
Применяемый патрон 9×19 Пара
Вес с неснаряженным магазином на 30 патронов, кг 1,54
Длина со сложенным прикладом, мм
Длина ствола, мм
Емкость магазина, патронов 20 или 30
Темп стрельбы, в/м 975-1060
Прицельная дальность, м

При создании пистолета-пулемета «Клин» были сохранены основные конструктивные решения пистолета-пулемета «Кедр», обеспечивающие его высокие боевые и эксплуатационные качества: ударно-спусковой механизм с разрывом контакта между курком и затвором; комбинированное прицельное устройство; предохранитель, блокирующий спусковой крючок и затвор.

Увеличенная энергия отдачи потребовала принять меры по снижению темпа стрельбы. Это достигнуто за счет увеличения массы затвора и нанесения винтовых канавок в патроннике, которые увеличивают сопротивление при экстракции гильзы, а следовательно, и время движения затвора. Имеются другие изменения.

Из оружия можно вести огонь и стандартными патронами 9х18 мм, при этом темп стрельбы заметно снижается.

Приемы разборки, сборки и технического обслуживания полностью идентичны с пистолетом-пулеметом «Кедр».

Пистолет-пулемет «КЛИН-2»

Конструкция пистолета-пулемета «Клин-2» – новое слово в истории отечественного конструирования. Главная особенность «Клина-2» – это применение так называемой сбалансированной автоматики, то есть снижения импульса отдачи за счет создания синхронно-противоположного движения двух инерционных масс. Роль этих двух масс выполняют подвижный ствол и затворная рама.

При выстреле создается момент отдачи, заставляющий затворную группу откатываться назад к задней стенке ствольной коробки. В этот же момент, следуя движению пороховых газов и пули, начинает скользящее движение вперед ствол. Такая конструкция обеспечивает одновременное достижение крайних точек двух масс, которые таким образом генерируют динамические моменты, имеющие противозначные величины. Такое решение не только способствует улучшению характеристик кучности, но и повышает комфортность стрельбы, снижает утомляемость при ведении интенсивного огня.

Характеристики пистолета-пулемета «Клин-2»
Калибр, мм 7,62
Применяемый патрон 7,62х25 ТТ
Вес с магазином без патронов, кг .
– с магазином на 20 патронов 1,63
– с магазином на 30 патронов 1,67
Длина, мм .
– со сложенным прикладом
– с откинутым прикладом
Длина ствола, мм
Темп стрельбы, выстр./мин
Начальная скорость пули, м/с .
– без прибора малошумной стрельбы
– с прибором малошумной стрельбы

Пистолет-пулемет ОЦ-22 (патрон 9х19 мм Парабеллум), разработчик ЦКИБ СОО (г. Тула)

Характеристики ОЦ-22
Калибр, мм
Применяемый патрон 9×19 Пара
Масса, кг 1,3
Длина, мм
– со сложенным прикладом
– с откинутым прикладом
Емкость магазина, патронов 20 или 30
Темп стрельбы, выстр./мин
Прицельная дальность, м
