Литва начала получение зенитных ракетных комплексов NASAMS 2

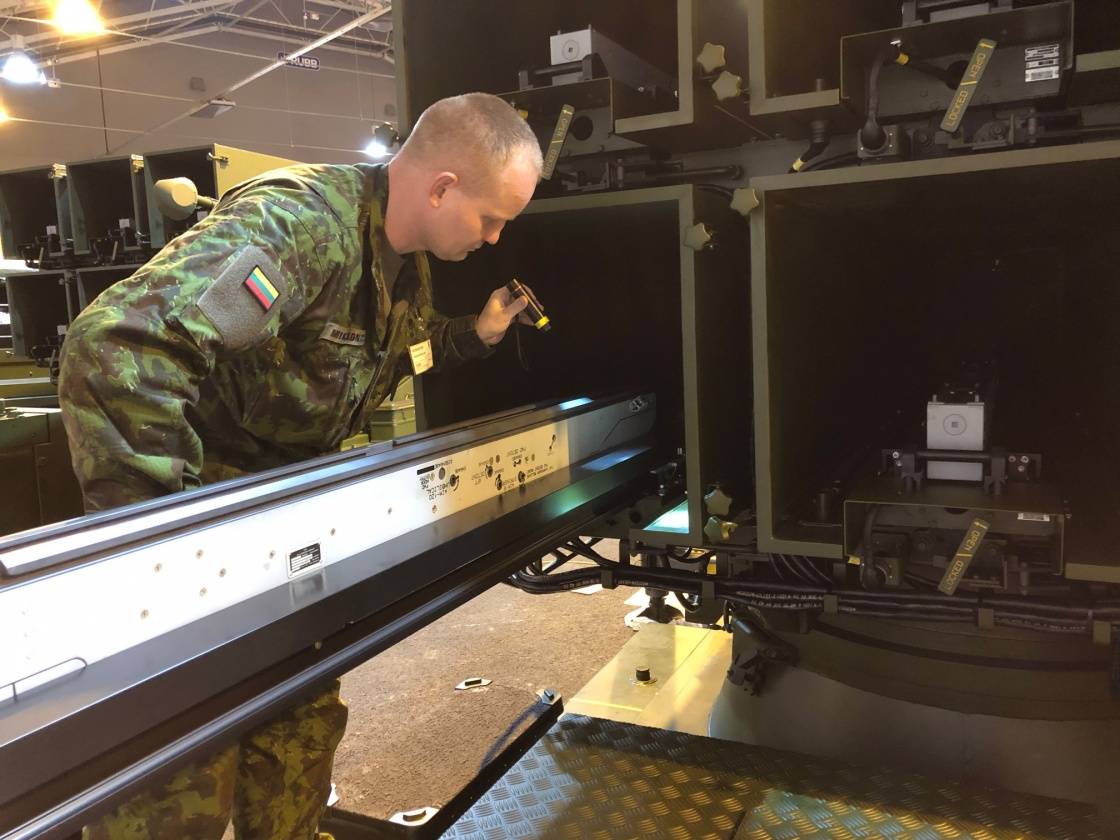

Как сообщило 3 октября 2019 года министерство национальной обороны Литвы, в конце сентября специалисты ВВС Литвы начали приемку и испытания зенитного ракетного комплекса средней дальности NASAMS 2, изготовленного для ВВС Литвы на предприятии норвежской группы Kongsberg. Элементы ЗРК, произведенные специально для ВВС Литвы, сперва пройдут заводские испытания, а затем с февраля 2020 года – полигонные испытания, после чего к концу 2020 года обе заказанные батареи ЗРК NASAMS 2 будут доставлены в Литву.

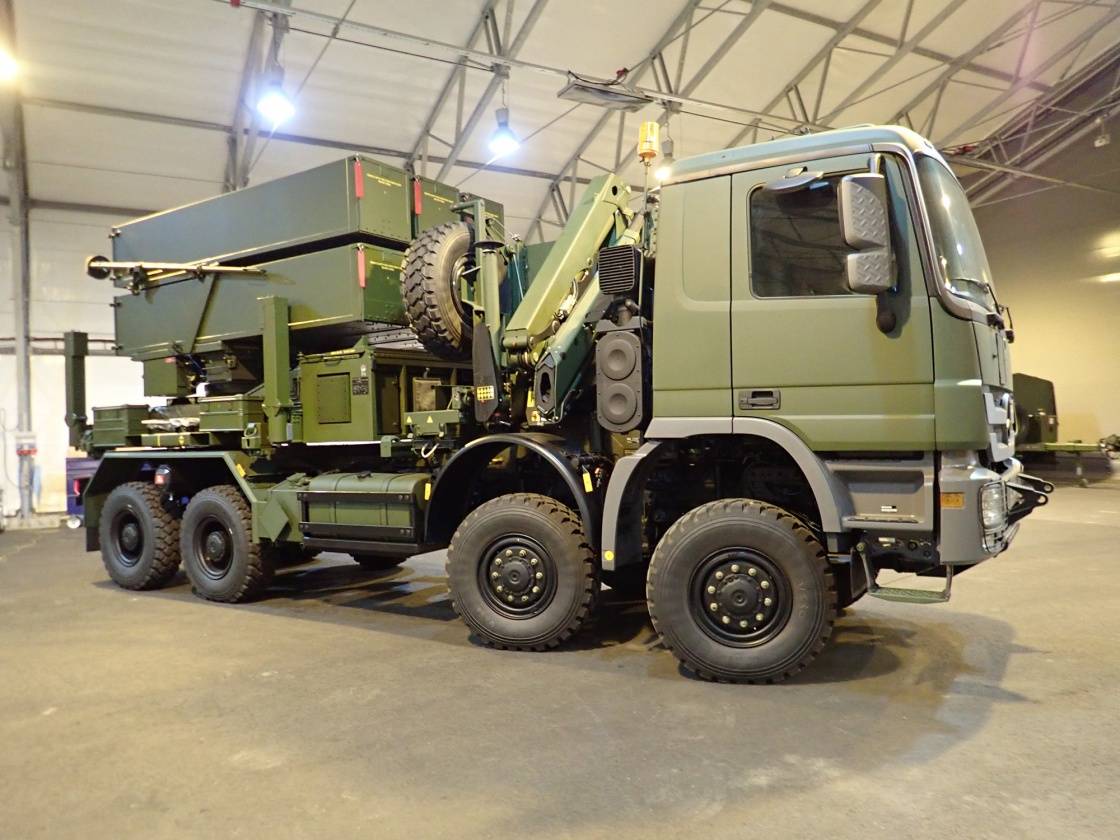

Возимая пусковая установка зенитного ракетного комплекса средней дальности Kongsberg NASAMS 2, предназначенная для Литвы (с) министерство национальной обороны Литвы
Министерство национальной обороны Литвы 26 октября 2017 года подписало в Вильнюсе контракт стоимостью 110 млн евро с норвежской группой Kongsberg на приобретение для литовских вооруженных сил двух батарей зенитного ракетного комплекса средней дальности NASAMS 2. По последним сообщениям, каждая батарея будет включать четыре возимые пусковые установки и две возимые РЛС AN/MPQ-64F1 Sentinel. Согласно данным министерства национальной обороны Литвы, основные элементы ЗРК изготавливаются заново, но сами возимые пусковые установки поступят из наличия вооруженных сил Норвегии, с ремонтом и модернизацией. Судя по фотоматериалам, пусковые установки будут транспортироваться на автомобилях с колесной формулой 8х8.
В составе ВВС Литвы ЗРК NASAMS 2 поступят на вооружение дивизиона ПВО (Oro gynybos batalionas), сформировав в его составе две новые батареи. Сейчас дивизион ПВО ВВС Литвы располагает только переносными зенитными ракетными комплексами Stinger (с двухзарядными опорными пусковыми установками), RBS-70 и Grom 2.
ЗРК средней дальности NASAMS (изначально Norwegian Advanced Surface to Air Missile System, сейчас расшифровывается как National Advanced Surface to Air Missile System), совместно разработан и производится норвежской группой Kongsberg (выступающей интегратором ЗРК) и американской корпорацией Raytheon. Система основывается на комбинации РЛС AN/MPQ-64F1 Sentinel и использования в качестве ЗУР ракет класса “воздух-воздух” с активным радиолокационным самонаведением семейства AIM-120 AMRAAM. Дальность стрельбы системы в современной конфигурации NASAMS 2 составляет до 25 км, а досягаемость по высоте – до 14-15 км.
Изначально система NASAMS была создана в интересах вооруженных сил Норвегии, и к настоящему времени состоит на вооружении в Норвегии и в небольших количествах в США (где этот ЗРК с 2004 года используется для ПВО Вашингтона). Комплекс также приобретен Нидерландами, Испанией, Чили, Финляндией и Оманом (последний получил системы в 2018 году), и в последнее время, помимо Литвы, заказан также Индонезией, Австралией и Катаром, и выбран для приобретения Венгрией. В июле 2018 года решение о закупке ЗРК NASAMS 2 было принято также правительством Индии.
Возимые пусковые установки зенитного ракетного комплекса средней дальности Kongsberg NASAMS 2, предназначенные для Литвы (с) министерство национальной обороны Литвы
ОСОБЕННОСТИ РАБОТЫ
С-300П в своих ранних модификациях ПТ и ПС создавалась как составная часть мощнейшей системы ПВО СССР.
В рамках этой системы она рассматривалась как ЗРС средней дальности и являлась, по сути, третьим эшелоном ПВО после истребительной авиации и ЗРС большой дальности С-200.
Ее задачей было уничтожение баллистических (кроме межконтинентальных) и крылатых ракет, а также “дострел” самолетов противника, преодолевших первые два эшелона. “За спиной” С-300 был четвертый эшелон в лице зенитного ракетного комплекса (ЗРК) С-125.
При этом в составе ПВО имелись еще и радиотехнические войска (РТВ), которые обеспечивали постоянное наблюдение за воздушным пространством по всему периметру границ страны.
Именно РТВ при необходимости должны были поднять по тревоге истребительную авиацию и зенитно-ракетные войска (ЗРВ), заодно обеспечив их целеуказанием.
Недостатками С-300 являлись низкий темп перезаряжания пусковых установок (ПУ), наличие большой мертвой воронки вокруг ПУ, то есть дивизионов в целом (внутри этой воронки цель не может быть поражена), невозможность работы РЛС в постоянном режиме. Как и все ЗРС средней и большой дальности, “трехсотка” оказалась достаточно громоздкой и не очень мобильной (С-300ПТ была, по сути, вообще стационарной, правда, сейчас эта модификация осталась только в ПВО Украины).
Сейчас в различных, скажем так, гражданских СМИ очень любят рисовать на картах вокруг позиций средств ПВО кружочки радиусом, соответствующим дальности поражения данных ЗРС или ЗРК (эта дальность вычитана из Википедии). При этом как бы подразумевается, что внутри этого кружочка ЗРК/ЗРС должны автоматически и непрерывно сметать с неба все, что летает, как в компьютерной игре. А если не сметает (или сметает не все), то это плохой ЗРК (плохая ЗРС). Учитывать неизживаемые недостатки, присущие средствам наземной ПВО, никто при этом не собирается. А между тем таковых хватает.
Во-первых, никакие ЗРК и ЗРС не могут сбить больше целей, чем имеют боеготовых зенитных управляемых ракет (ЗУР).
Во-вторых, Земля не плоская, а почти шарообразная. Это не имеет значения лишь для ЗРК малой дальности. Для остальных возникает проблема радиогоризонта. Та самая дальность поражения, которая написана в Википедии, относится к целям, летящим на средних и больших высотах. Низколетящие цели появляются из-за радиогоризонта на гораздо меньших дальностях, чем максимальная, причем даже в том случае, если местность почти идеально плоская (степь, пустыня, море). Если же у местности сложный рельеф, то дальность обнаружения и соответственно поражения низколетящих целей становится совсем незначительной. Видеть сквозь твердые тела РЛС не могут и никогда не смогут. Соответственно ответ на вопрос Владимира Высоцкого “и можно ли раздвинуть горизонты?” в данном случае является отрицательным. Правда, в той же “трехсотке” РЛС поднимают на 40-метровые вышки, но это отодвигает радиогоризонт всего на несколько километров.
В-третьих, для любых ЗРК и ЗРС существует еще и фактор курсового параметра. Этот параметр определяется как длина перпендикуляра, опущенного из точки стояния ЗРК на траекторию цели (или на касательную к этой траектории). Если цель идет прямо на ЗРК, курсовой параметр равен нулю. Чем больше его значение, тем сложнее поразить цель. То есть если цель идет мимо ЗРК (ЗРС) на большом удалении от них, то поразить ее не удастся, даже если она формально зайдет на некоторое время в зону поражения, пролетев по краю этой зоны. Если цель идет мимо ЗРК (ЗРС) не просто с большим курсовым параметром, но еще и на малой высоте, то она может оказаться глубоко в формальной зоне поражения, но тем не менее не будет даже обнаружена, а тем более – поражена. Это относится к любым ЗРК и ЗРС, именно поэтому журналистские кружочки абсолютно бессмысленны и не имеют никакого отношения к реальной ситуации.
Наконец, любая наземная ПВО всегда по определению пассивна, инициативой всегда владеет противник. Это тоже неизживаемый недостаток, о котором уж совсем никто никогда не вспоминает.
Почему так важно для Украины получить ЗРК NASAMS?
В последние дни появилось много шокирующих видеозаписей, где можно увидеть драматические сцены атаки украинских городов, а значит, мирных граждан с применением российских ракет всех видов. Президент Украины обратился с просьбой к нашим партнерам о поставках новых систем, поскольку существующие в Украине еще советские системы противовоздушной обороны и ракеты (например, «Бук-М1»), устаревшие и не слишком эффективны в борьбе с современными угрозами.
Это обращение не было проигнорировано, и наши западные партнеры откликнулись. Пока точно не известно, сколько батарей передадут Украине (хотя речь шла о двух) и где они будут размещены. Поскольку NASAMS имеет меньший радиус действия, чем более известный MIM-104 Patriot (25 против 90-160 км), для покрытия той же территории понадобится больше батарей. Однако, несомненно, нашей стране нужны не несколько батарей и даже не десяток, а несколько десятков таких систем, чтобы «спать спокойно» перед угрозой применения россиянами баллистических и крылатых ракет.
Но сколько бы ни было их поставлено – это, очевидно, станет большой проблемой для России. Когда канадские F-18 боролись против NASAMS во время учений в 1999 году, они не смогли поразить ни одну пусковую установку, тогда как NASAMS условно «сбил» 18 подтвержденных целей. Я сомневаюсь, что у России получится лучше.
- «Нептуны» подбили крейсер «Москва»: Все об этих противокорабельных крылатых ракетах
- Сравнение F-15 Eagle и F-16 Fighting Falcon: Плюсы и минусы истребителей
Захватчикам никуда не уйти от расплаты. Верим в нашу Победу! Смерть врагам! Слава Украине! Слава ВСУ!
Если вы хотите помочь Украине бороться с российскими оккупантами, лучший способ – сделать пожертвование для Вооруженных Сил Украины через Savelife или через официальную страницу НБУ.

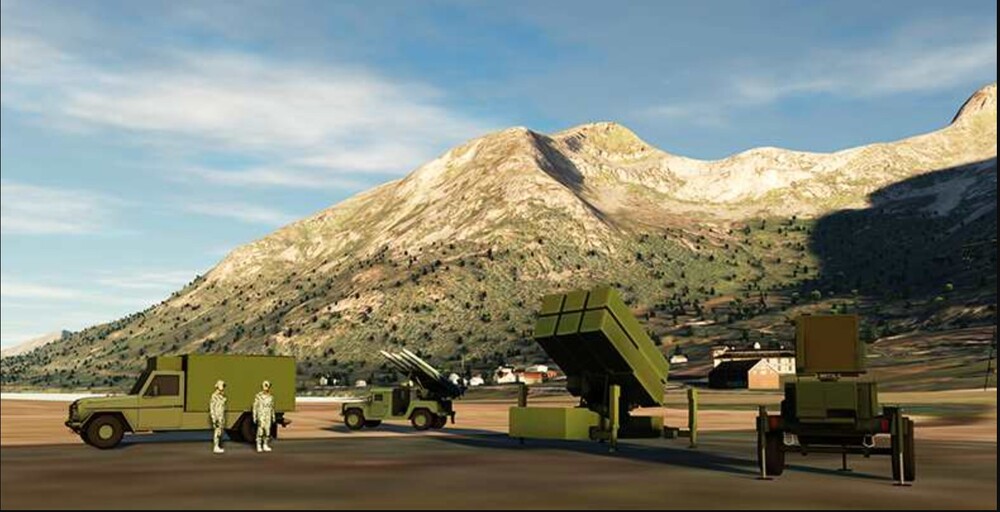

Мобильность ЗРК NASAMS
В норвежской армии платформа пусковой установки базируется на шасси Scania 113H 6×6, но в других армиях она может перевозиться на различных типах шасси, например Sisu для Финляндии и IVECO для Испании. Платформа пусковой установки разработана с учетом удобства транспортировки. Все элементы могут транспортироваться вертолетами, на судах Break-bulk или Roll-On Roll-Off, а их размеры не выходят за пределы профиля Бернского тоннеля.
Установку можно транспортировать на разных типах грузовиков. На самой установке установлена гидравлическая система для погрузки и разгрузки с грузовика и для правильного размещения. Система может получать питание от генератора или грузовика и может работать в полуавтоматическом или ручном режиме. Это обеспечивает ей высокую мобильность при использовании.
Система запуска
NASAMS оснащен тремя пусковыми установками, каждая из которых несет до шести готовых к стрельбе ракет в транспортно-пусковых контейнерах. Назначение многоракетной пусковой установки NASAMS заключается в транспортировке, наведении и запуске ракет с разными характеристиками. Каждая пусковая установка NASAMS несет до шести ракет AIM-120 AMRAAM и соединена с командным пунктом FDC (центр управления огнем) через радиоканал и/или полевой кабель. Мобильная пусковая установка может быть развернута и дистанционно управляется на расстоянии до 25 км от центра управления.
Пусковая установка может выстрелить шестью ракетами AIM-120 AMRAAM за считанные секунды по шести разным целям, что обеспечивает поражение одновременно нескольких боевых целей. Можно установить до 12 пусковых установок с 72 ракетами, и все ракеты почти мгновенно будут готовы к стрельбе.
В огневой позиции платформа с пусковой установкой опускается на землю, а для стабилизации пусковой площадки во время стрельбы можно развернуть четыре гидравлических домкрата. В конфигурации, состоящей из 12 пусковых установок и до 72 заряженных ракет, все ракеты могут быть выпущены по отдельным целям менее чем за 12 секунд.
Модификации
«Квадрат» 2К12Е
Это экспортная модификация, которая была создана в 1971 году. Главные отличия от базовой версии: измененная система распознавания принадлежности целей, возможность работы в условиях тропиков, измененный уровень помехозащищенности.
«Куб-М» 2К12М
После того как ЗРК 2К12 поступил на вооружение, началась работа по его доработке. В 1968 году был создан РЗК «Куб-М» 2К12М. Модернизированный комплекс мог поражать цели, которые маневрируют с перегрузками до 5-6 g. При этом нижняя граница поражения сократилась с 100 до 50 м, а дальность поражения благодаря усовершенствованию излучения увеличилась на 20%.
«Куб-М1» 2К12М1
Этот модернизированный комплекс поступил на вооружение в 1973 году. В результате доработок удалось улучшить защиту головки самонаведения от помех, расширить зоны поражения воздушной цели, уменьшить работное время примерно на 5 с, улучшить надежность всех средств комплекса. Кроме того предусмотрена прерывистая работа РЛС СУРН 1С91, нацеленная на противоздействия противорадиолокационным ракетам типа AGM-45 Shrike.
«Куб-М3» 2К12М3
В период с 1974 по 1975 года была проведена последующая модернизация комплекса 2К12. ЗРК «Куб-М3» 2К12М3 поступил на вооружение в конце 1976 году. По сравнению с прошлой версии 2К12М3 отличался расширенными границами зоны поражения. К тому же появилась возможность стрелять «вдогон» по воздушным целям со скоростью до 300 метров в секунду. Также была увеличена средняя скорость полета зенитного ракетного комплекса до 700 метров в секунду и появилась возможность поражения самолетов маневрирующих с перегрузками до 8 g. Среди прочих доработок стоит выделить улучшенную помехозащищенность ракеты самонаведения, уменьшенную ближняя граница зоны поражения, увеличенную вероятность поражения цели на 10-15%.
«Куб-М3С» 2К12 М3С
В 1970-е годы велись активные разработки в сфере радиоэлектронной борьбы. Советские разработчики могли эффективно противодействовать иностранным зенитно-ракетным комплексам типа MIM-23 Hawk. Модификация 2К12М3С была разработана для снижения восприимчивости 2К12 к подобным средствам противника. Новая модификация обладала защитой от средств радиоэлектронной борьбы по типу «Смальта». ЗРК в 1979 году поступил на вооружение.
«Куб-М3А» 2К12М3А
Последняя модификация комплекса 2К12 была сделана в 1981 году. В комплексе применялась новая модифицированная ракета 3М9М4 с весом боевой части в 70 килограмм, но комплекс не был принят на вооружение. Главная причина отказа – принятие на вооружение более перспективного ЗРК 9К37 «Бук».
«Куб-М4» 2К12М4
Работы по созданию нового зенитного ракетного комплекса 9К37 «Бук» были начаты в 1972 году. Комплекс планировали принять на вооружение в 1975 году. Чтобы ускорить работы, принятие на вооружение разделили на 2 этапа. Первый предусматривал введение самоходной огневой установки 9А38 с ракетами 9М38 в состав корпуса. Благодаря такому решению количество целевых каналов увеличилось в два раза с 5 до 10, а боеготовых ЗУР с 60 до 75. В этом виде ЗРК «Куб-М4» 2412М4 и поступил на вооружение в 1978 году.
Состав батарейного комплекса «Куб-М4» 2К12М4 (9К37-1 ЗРК «Бук-1»)
- 1 × СУРН 1С91М3 (взятый из ЗРК «Куб-М3»)
- 4 × СПУ 2П25М3 (из ЗРК «Куб-М3»)
- 1 × СОУ 9А38 (из ЗРК «Бук») с ракетами с ракетами 3М9М3 или 9М38.
В состав зенитно-ракетного полка входила батарея управления, пять стартовых батарей и вспомогательные подразделения.
Боевое применение
Летом 2007 года в г. Электросталь Московской области на более дежурство поступил первый дивизион, оборудованный ЗРС С-400 «Триумф». В 2009 году прибавился еще и второй дивизион, который вместе с первым составил 606-й гвардейский зенитный ракетный пол (16 ПУ).
Зимой 2016 года в Электростали сформировали новый ракетный полк ЗРС С-400, которым был заменен 606-й зенитно-ракетный полк 4-й дивизии ПВО.
Осенью 2015 года представитель Воздушно-космических войск России сообщил, что ЗРК из Подмосковья был переброшен военно-транспортной авиацией РФ в Сирию в течение суток.
Весной 2011 года на дежурство заступил второй полк, оборудованный ЗРС С-400 – 210-й Краснознаменный зенитный ракетный пол в поселении Дмитров (2 дивизиона по 8 пусковых установок в каждом).
Зимой 2014 года было сформировано всего пять полков ЗРС С-400: в Подмосковье, на Тихоокеанском и Балтийском флотах, а также в Южном военном округе. В состав каждого пока относилось 2 дивизиона ЗРС С-400 и в каждом по 8 пусковых установок.
Осенью 2015 года, после того как Турцией был сбит российский самолет, ЗРС С-400 была установлена в Сирии на российской авиационной базе «Хмеймим» в Латакии. Переброска была выполнена на военно-транспортных самолетах АН-124 «Руслан», взятых на одном из подмосковных полков.
7 апреля 2017 года по Сирии были выпущены американские крылатые ракеты BGM-109 «Томагавк» не были поражены системой С-400. Проведение операции спровоцировала негативную реакцию у официальных лиц Российской Федерации. Обозреватели National Interest полностью согласны с тем, что С-400 не использовался после предупрежения о ракетном обстреле со стороны США, поскольку обе ядерные сверхдержавы боялись по ошибке вступить в военную конфронтацию.
Вторая часть обозревателей выделяют общую проблему низколетящих целей. Дело в том, что без ассистированию самолета ДРЛО, такого, как А-50, а также наземные комплексы ПВО, даже не применительно к С-400, не способны наносить удар низколетящим военным объектам за пределами радиогоризонта, который составляет десятки километров с учетом использования вышек для РЛС. Специальные низковысотные обнаружители могут самостоятельно создавать зоны обнаружения на сверхмалых высотах на большй дальности, включая загоризонтные РЛС, РЛС на аэростатах, удаленные НВО вокруг центра, НВО с воздушным базированием (перехватчик МиГ-31 с 80-х гг. спосбен на самостоятельный преехват, вертолеты). Для прикрытия района около 2000 км2, защищаемого С-400, достаточно собственной зоны, но недостаточно для прикрытия удаленных объектов от дислокации С-400, если только ракета не управляется посредством данных радара самолета ДРЛО, зона защиты от низколетящих целей на сверхмалых высотах – в 10 раз больше. Противодействием мощной атаке крылатый ракетам является региональная система ПВО с массовым применением рассредоточенных ЗРК ближнего радиуса действия как «Тор» и «Бук», которые создавая множество зон ПВО радиусом нескольких десятков километров против низколетящей целей могут перекрыть полет для них на целой стране. Причем мобильность этих компонентов, в частности «Тора» на бронированной платформе, может вести огонь в движении и не имеющего координат GPS для поражения, делает такое ПВО сложноузявимым для удара крылатыми ракетами по другим самим. Развертывание таких комплексов, вероятно и запланировано в Сирии в качестве ответных мер от МО РФ, по мнению экспертов. Но принципиальным техническим решением, нивелирующим значение низкого полета крылатых ракет, является уже готовая интеграция С-400 с самолетами раннего предупреждения А-50/50У в режиме целеуказания и командования, где полученное предупреждение от самолета ДРЛО показывает рассредоточенным системам зенитно-ракетного комплекса разобрать секторы обстрела.
Основные характеристики
- Скорость цели максимальная, км/с – 4,8
- Дальность обнаружения, км – 600
Границы зоны прикрытия по дальности, км:
- максимум – 400
- минимум – 2.
Границы зоны прикрытия по высоте от аэродинамических целей (км):
- максимум – до 30 (ракетой 40Н6Е) / до 27 (ракетами 48Н6ДМ)/ до 35 (ракетами 9М96М)
- минимум – 0,005
Границы зоны прикрытия по дальности от всех доступных баллистических ракет, км
- максимум – 60
- минимум – 5.
- Обстреливаемых одновременно целей максимум – 80 (10 целей каждый ЗРК, всего до 8 ЗРК под общим управлением) (до 2012 г. — 36 (6 ЗРК по 6 целей))
- Наводимых на цели ракет максимум – 160 (20 ракет каждый ЗРК, всего до 8 ЗРК под общим управлением)
- Готовность, минут – 0,6 из режима ожидания / развёрнутый на местности 3
- Непрерывной работы часов – 10 000
Срок службы, лет:
- компонентов – минимум 20.
- ракет – 15.
РЛС и командный пункт

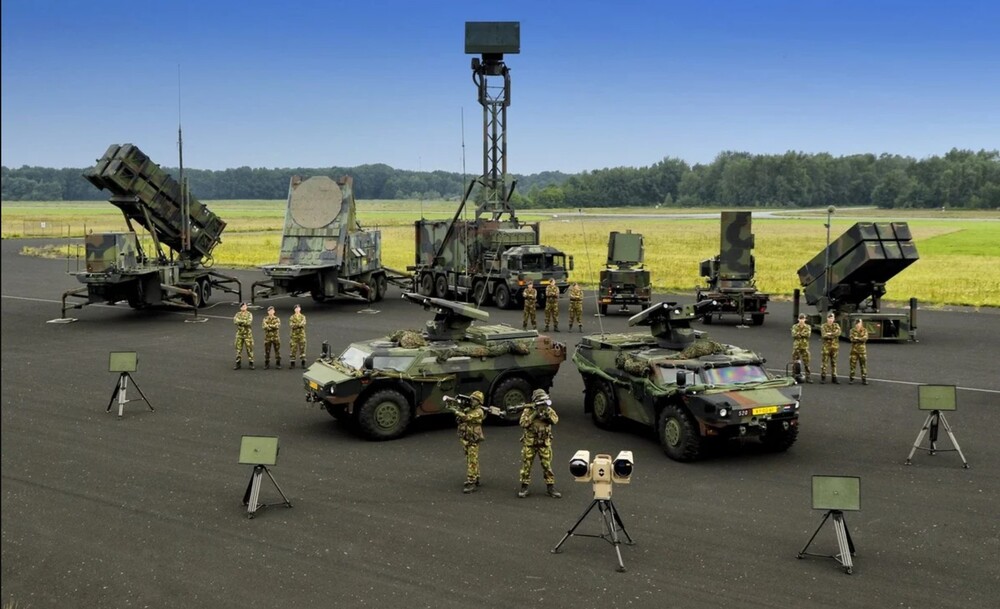

Стандартный блок ЗРК NASAMS имеет модульную конструкцию, включающую командный пункт под названием FDC Fire Distribution Center, активный 3D-радар AN/MPQ64F1 Sentinel, пассивный электрооптический и инфракрасный датчик и ряд пусковых установок для ракетных контейнеров с ракетами AMRAAM. Обычно четыре подразделения NASAMS объединены в сеть батареи.

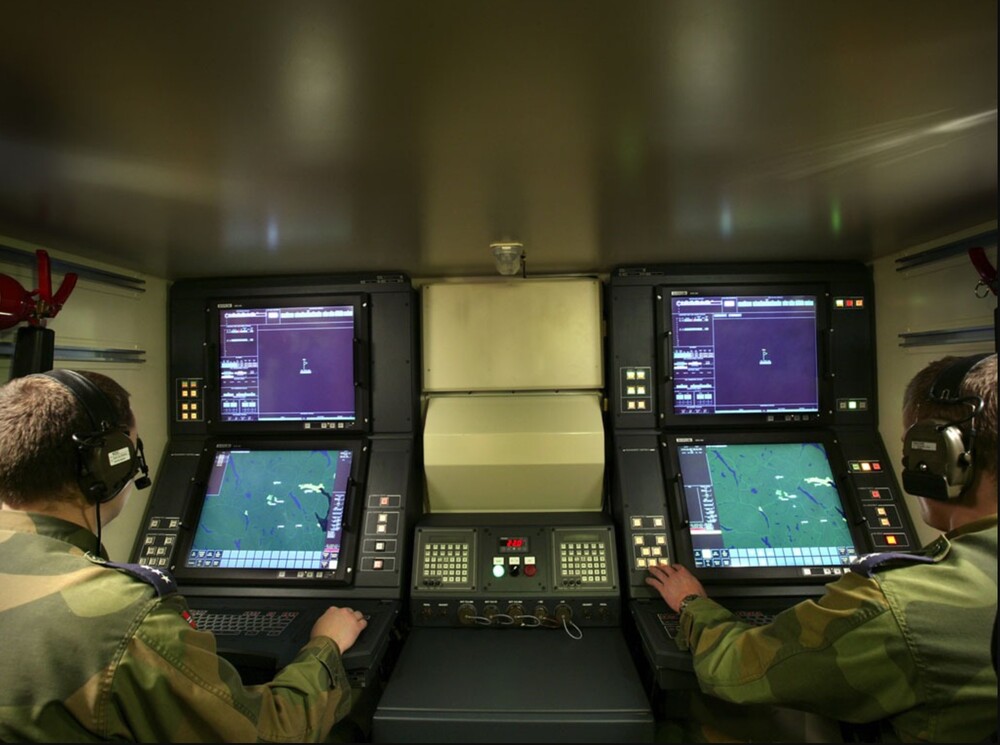

Центр управления огнем – это проверенный модуль противовоздушной обороны BMC4I (управление боем, управление, связь, компьютеры и разведка), который обеспечивает современную оснастку для текущих и будущих миссий противовоздушной обороны.
ЗРК NASAMS оснастили радаром MPQ-64 F1. Это трехмерная система с фазированной антенной решеткой, которая работает в диапазоне X для автоматического обнаружения, отслеживания, идентификации, классификации и сообщения об угрозах в воздухе.
Каждый из радаров способен заменить другие. Центр управления огнем может получать от штаба целеуказания и выдавать данные отдельным пусковым установкам. Все ракеты могут быть выпущены по разным целям в течение 12 секунд.
Приложения
Внешние ссылки
Ракеты по типу |
|---|
| Ракетные аэробаллистический · баллистической ракеты · зенитной радар · ракета воздух-воздух · Ракетные воздух-земля · противотанковый ракетный · ПКР · ракетными противолодочной · Ракетные ASAT · Ballistic Missile · Ракетные изменение средней · Ракетные Круизный · ракеты наземного mer · ядерная ракета · ракета воздух-поверхность |
| См. Также: Торпеда · Воздушная торпеда · Ракета · Управляемая бомба · Летающая бомба · Противоракетная оборона · Батарейные авиационные ракеты. |
Российские и бывшие советские ракеты ( обозначение России / обозначения НАТО ) | |||||||
|---|---|---|---|---|---|---|---|
| Ракеты класса “воздух-воздух” | Калининград К-5 ( AA-1 Щелочь ) • Вымпел К-13 ( Атолл AA-2 ) • Калининград К-8 ( AA-3 Анаб ) • Шило AA-4 • Ясень AA-5 • Бисноват R-40 ( AA- 6 Едкий ) • R-23 ( AA-7 Apex ) • R-60 ( AA-8 Aphid ) • Вымпел R-33 ( AA-9 Amos ) • R-27 ( AA-10 Alamo ) • Вымпел R-73 ( AA-11 Archer ) • Вымпел R-77 ( AA-12 Adder ) • Вымпел R-37 ( AA-X-13 Arrow ) | ||||||
| Ракеты класса “воздух-поверхность” | КС-1 Комет ( Питомник АС-1 ) • К-10С ( АС-2 Киппер ) • Х-20 ( АС-3 Кенгуру ) • Х-22 ( Кухня АС-4 ) • КСР-2 ( АС-5 Кельт ) • KSR-5 ( AS-6 Kingfish ) • Kh-23 ( AS-7 Kerry ) • Kh-28 ( AS-9 Kyle ) • Kh-25 ( AS-10 Karen ) • Kh-58 ( AS-11 Kilter ) • Х-25 ( АС-12 Кеглер ) • Х-29 ( АС-14 Кедж ) • Х-55 ( АС-15 Кент ) • Х-15 ( АС-16 Отдача ) • Х-31 ( АС-17 Криптон ) • Х-59 ( АС-18 Казу ) • Х-90 Метеорит ( АС-19 Коала ) • Х-35 ( Байдарка АС-20 ) • Х-47М2 ( Кинжал ) | ||||||
| Зенитные ракеты |
| ||||||
| Ракеты класса “земля-земля” |
| ||||||
| Код НАТО в курсивом |
Модификации
- NASAMS 2 — комплекс отличается от прототипа большей мобильностью, пусковые установки NASAMS II смонтированы на шасси повышенной проходимости типа Bv 206. Батарея включает 4 взвода вместо трёх, шесть РЛС AN/TPQ-64 вместо трёх и 12 пусковых установок вместо девяти.
- NASAMS 3 — комплекс представлен в 2019 году, может использоваться более широкий спектр ракет, включая управляемую AIM-9X и ракету высокой дальности AMRAAM-ER, кроме того комплекс совместим с IRIS-T. Также комплекс имеет улучшенную СУО и может объединять в единую сеть большее количество радаров и пусковых установок.
- HUMRAAM — самоходный комплекс.
- SLAMRAAM — самоходный комплекс.
