МиГ-21 – МиГ-21Ф – FISHBED

Модификации истребителя МиГ-21

За все долгое время изготовления данной машины конструкторы проводили доработки и усовершенствования. За счет этого выделяют три поколения данного аппарата.

Первое поколение являет собой самолет, который обозначался как МиГ-21Ф. Этот фронтовой истребитель изготовляли с 1959 года. Он имел достаточно мощное вооружение, которое было представлено двумя 30-миллиметровыми пушками типа НР-30, которые были расположены на пилонах крыльев. Самолет имел неуправляемые ракеты типа С-5, их было 32 штуки. Силовая установка была представлена двигателем типа Р-11Ф, который на форсаже выдавал мощность в 5740 кгс.

Этот самолет изготовляли только год, и было построено 83 аппарата. К этому поколению также относят модификацию МиГ-21Ф-13, которая выпускалась до 65 года. Она отличалась более мощным двигателем и тем, что в комплекс вооружения входили управляемые ракеты.

Второе поколение представлял истребитель МиГ-21П. Он был создан как всепогодный перехватчик. На него было установлено более качественное локационное оборудование и система наведения типа «Лазурь». Силовая установка была точно такой же, как и на предыдущей модели. Отличалось вооружение, которое было представлено двумя управляемыми ракетами класса К-13.

Еще одной машиной данного поколения является модификация МиГ-21ПФС, или, как его обозначали, изделие 94. Его особенностью стала новая система, которая проводила сдув с закрылков пограничного слоя. Эта система позволила выполнять вылеты с грунтовых аэродромов. Специально для этой системы конструкторы усовершенствовали двигатель, а именно проработали систему отбора потока воздуха от компрессора. Все это сократило разбег при взлете до 480 метров.

К данному поколению относятся экспортные аппараты и самолет-разведчик, который на пилонах нес контейнеры с разведывательной аппаратурой.

К третьему поколению относят машины МиГ-21, которые начали изготовлять с 65 года. Машины типа МиГ-21С имели качественно новую систему бортового оборудования под обозначением «Сапфир-21». Оно имело возможность обнаружения цели противника на расстоянии в 30 километров.

Вооружение тоже было усовершенствовано и представлено ракетами класса Р-3Р, которые были оснащены радиолокационной головкой, что позволяло производить самонаведение снаряда. Самолет имел и крупнокалиберные пушки, как на предыдущих моделях. Также в состав вооружения входили неуправляемые ракеты, которые крепились на подкрылках. Здесь же можно было устанавливать и дополнительные топливные баки. На самолетах данного поколения был более совершенный автопилот класса АП-155, который мог держать машину ровно и горизонтально в соотношении с осями. Аппараты данного класса изготовлялись вплоть до 68 года.

Кроме выше упомянутых аппаратов разных поколений, конструкторское бюро Микояна изготовило множество самолетов типа МиГ-21 для более специальных задач. Были выпущены как учебные машины, так и экспериментальные. Все это послужило тому, что данная модель истребителя является качественной боевой машиной, которая востребована во всем мире.

МиГ-21 фото

География массового производства

В массовом производстве МиГ-21 выпускался в СССР, Чехословакии, Индии и Китае – всего было выпущено 11 496 экземпляров. В Советском Союзе эта модель самолета имела базовое название Миг. Чехословацкая модель получила название S-106; китайская – J-7. Серийное производство экспортной версии в Китае было приостановлено совсем недавно – в 2017 году. Всего в этой стране было выпущено около 2 500 самолетов.

А вы видели МиГ-21 ?

ДАНЕТ

Прототипом модели МиГ-21 послужил самолет модели Е-6. Данная модель была усовершенствована и преобразована согласно современным требованиям. В период массового производства постоянно улучшались ее эксплуатационные характеристики и велись работы по повышению надежности и безопасности.

Мнение эксперта Исаак Якович Зельдер Советский астрофизик, физохимик, доктор физико-математических наук, Академик АН СССР, конструктор, инженер. Герой Социалистического труда СССР.

Всего было выпущено более 20 модификаций этой модели: для учебных целей, самолеты-разведчики, перехватчики и даже самолеты-мишени.

История создания

Согласно техническому заданию НИИ ВВС СССР 1953 года в ОКБ Микояна вышло предложение о разработке лёгкого сверхзвукового истребителя, необременённого БРЭО, с одним турбореактивным двигателем, обладающего небольшим запасом горючего, у которого огневая мощь и продолжительность полёта принесены в жертву его превосходным лётным качествам.

МиГ 21 и МиГ 35

От нового истребителя требовалось, чтобы он успешно противостоял штатовским самолётам «сотой» серии и их реактивным бомбардировщикам.

После осмысления и переработки технического задания стало ясно, что новая машина этим параметрам не соответствует и решили создать лёгкий истребитель, вооружив его только пушками, чтобы он днём совместно с земным наведением обеспечивал местную противовоздушную оборону.

Было построено два опытных образца – один с треугольным крылом (Е 4), второй со стреловидным (Е 2). Их оснастили устаревшими двигателями, новые проходили стадию обкатки. Морозным февральским днём 1955 года совершил первый полёт Е 2, позднее 16 июня того же года оторвался от бетонной полосы и выполнил пробный полёт Е 4.

ОКБ Микояна остановилось на варианте с треугольным крылом, оснастив двигателем большей мощности Р-9И. Разработали новый опытный образец Е 5, который в январе 1956 года впервые поднялся в воздух. Была выпущена небольшая серия этих прототипов так и не переданных на испытания по причине создания к тому времени машины с двигателем Р-11Ф-300 и получившей обозначение Е 6.

В мае 1958 года этот вариант истребителя впервые попробовал воздух и был допущен к госиспытаниям. После их успешного прохождения началось производство серийных машин под индексом МиГ 21Ф. Немного позднее в 1960 году выпустили МиГ 21Ф 13, на который установили ракеты К-13.

МиГ 21 кабина

У индийского Bison уже мало общего с прародителем

Надо признать, что в Советском Союзе было разработано немало  образцов оружия, которое оказалось таким вот  «вневременным». Оно достойно служит  даже спустя многие десятилетия после принятия  на вооружение, и даже после того, как его с этого вооружения сняли. Не говоря уж о тех случаях, когда  это оружие проходит через ряд модернизаций.

indianairforce.nic.in
МиГ-21бис Bison.

Так, журнал Military Watch призывает учесть, что  в небе над Кашмиром летают самые современные версии этой машины, разработанные специально для индийских ВВС РСК «МиГ» и нижегородским авиазаводом «Сокол». По программе глубокой модернизации МиГ-21-93 было обновлено около 120 экземпляров МиГ-21бис. В НАТО эта версия получила имя Bison.

В этой версии МиГ-21  оснащен современной системой управления оружием, позволяющей использовать дальнобойные ракеты Р-27 и Р-77, а также Р-27ЭР увеличенной дальности. На самолет установлена также  израильская система РЭБ El/L8222, задача которой – противостоять наведению на цель  ракет «воздух-воздух».

Начальник штаба ВВС Индии главный маршал авиации Бирендер Сингх Дханоа, отвечая на вопрос журналистов о неравенстве сил, задействованных в воздушных боях, заявил: «Истребители МиГ-21 находятся у нас на вооружении, и почему же нам  их  не  использовать?»  У «двадцать первых» усовершенствована система управления вооружением, они совместимы с современными ракетами «воздух-воздух».

indianairforce.nic.in
Главный маршал авиации Бирендер Сингх Дханоа.

Действительно, индийские ВВС эксплуатируют  многочисленный флот разновозрастных российских военных самолетов. В 2018 году на вооружении ВВС Индии находились 244 истребителя МиГ-21 и  84 самолета МиГ-27. Эти самолеты используются наряду с  европейскими «Ягуарами» (Jaguar), французскими «Миражами» 2000 и «Рафалями» (Dassault Rafale), российскими же МиГ-29 и Су-30, а также собственными индийскими истребителями «Теджас» (Tejas).

indianairforce.nic.in
Индийские ВВС эксплуатируют многочисленный флот разновозрастных российских военных самолетов.

При этом Индия, судя по всему, купит у России  комплекты для модернизации своих Су-30.  Обновленные самолеты  будут обладать преимуществами за счет многих систем, которые ОКБ Сухого разработало для нового Су-35.

Как остаются прежними и непревзойденные качества МиГ-21, который в качестве  истребителя ближнего боя вполне способен, как мы видим,  сражаться с более современными самолетами. Надо признать, что МиГ-21 – оружие, созданное для реальной войны, а не для парадов. Это качество до сих пор ценится всеми летчиками и позволит МиГам  летать еще как минимум десятилетие. Равного «двадцать первому» не было и, скорее всего, уже не будет.

Боевое применение

Боевое применение истребителя МиГ-21 началось в 1966 году во Вьетнаме. Небольшой, маневренный, с высокой скоростью полета МиГ-21 стал очень серьезной проблемой для новейшего американского истребителя F-4 Phantom II. За полгода воздушных боев ВВС СШАпотеряли 47 самолетов, сумев сбить только 12 МиГов.

Американцы для своих пилотов были вынуждены начать курсы тактики ведения боя против МиГа.

За время вьетнамского конфликта было потеряно 70 истребителей МиГ-21, они совершили 1300 боевых вылета и одержали 165 побед. Следует отметить, что цифры отличаются у разных источников. Однако бесспорным является тот факт, что в той войне американский F-4 Phantom проиграл советскому истребителю.

Кстати, Голливуд не выпустил ни одного фильма, посвященного американским пилотам во Вьетнаме, ибо в этой войне им гордиться было особо нечем.

Следующим серьезным военным конфликтом, в котором принимал участие МиГ-21, стала война между Индией и Пакистаном в 1971 году. На тот момент различные модификации МиГ-21 были основой истребительной авиации ВВС Индии. Им противостоял китайский истребитель J-6 (модификация МиГ-19), французский Мираж III и F-104 Старфайтер.

По данным индийской стороны, в ходе конфликта были потеряны 45 самолета и уничтожены 94 самолета противника.

В 1973 году начался очередной арабо-израильский конфликт, который получил название войны Судного дня. В этом конфликте МиГам различных модификаций сирийских и египетских ВВС противостояли израильские пилоты на самолетах Мираж III и F-4E Фантом II.

Особенно опасным противником был Мираж III. По многим характеристикам они были очень похожи. МиГ имел несколько лучшую маневренность, но уступал противнику по характеристикам РЛС и имел худший обзор из кабины.

Война Судного дня заставила летчиков вспомнить о таком тактическом приеме, как ближний групповой воздушный бой. Его не практиковали со времен Мировой войны.

Сирийские истребители за время кампании провели 260 боев и сбили 105 самолетов противника. Их потери оценивались в 57 самолетов.

МиГ-21 принимал участие во время войны между Ливией и Египтом, его активно использовали в ирано-иракской войне, а также в ходе ряда других локальных конфликтов.

Этот истребитель применялся советскими войсками в Афганистане. После ухода советских войск из этой страны часть самолетов попала к моджахедам. Они участвовали в нескольких воздушных боях с самолетами Северного Альянса.

После появления машин четвертого поколения МиГ-21 начал терять свое превосходство в воздухе. Во время воздушных боев над Ливаном в 1979-1982 гг. израильские F-15A существенно превосходили МиГ по большинству характеристик. ВВС Ирака безрезультатно пытались использовать МиГ-21 против авиации многонациональных сил в Ираке в 1991 году.

МиГ-21 и сегодня стоит на вооружении десятков стран мира, в основном Африки и Азии. Так, например, его продолжают активно использовать сирийские правительственные силы. С начала этого конфликта ВВС Сирии потеряли 17 МиГ-21. Часть из них были сбиты, а другая — потеряны из-за технических неисправностей.

Особенности конструкции МиГ-21

Летательный аппарат является одноместным среднепланом, оснащенным одним двигателем. Построен по нормальной аэродинамической схеме, имеет низкорасположенное треугольное крыло (стреловидность 57° по передней кромке), цельноповоротное горизонтальное оперение (киль и руль поворота) с высокой стреловидностью.

Крылья оснащены элеронами и закрылками. Аэродинамические гребни для повышения поперечной устойчивости авиамашины на больших углах атаки. Крыло составляют 2 консоли с одним лонжероном. В консолях – по 2 топливных бака.

Тип фюзеляжа: полумонокок, т. е. часть нагрузок несет фюзеляж, другая часть нагрузок распределяется на силовые элементы каркаса – стрингеры и шпангоуты. Конструкция цельнометаллическая из алюминиевых и магниевых сплавов.

Форма сечения – эллиптическая. Двигатель, отделенный стальной противопожарной перегородкой, в хвостовой части. Воздухозаборник (механическое устройство, куда поступает воздух для охлаждения двигателя и оборудования) размещен в носовой части летательного аппарата.

Подвижное конусовидное устройство с антенной радиоприцела поместили в воздухозаборник, помимо размещения антенны конус регулировал направление и силу потока воздуха направляемого в двигатель.

При дозвуковых и небольших сверхзвуковых скоростях полета – до М=1,5, конус находился внутри воздухозаборного устройства. От М=1,5 до М=1,9 занимал среднюю позицию. При достижении показателей свыше 1,9 Маха конус выдвигался вперед. Воздушный канал раздваивался, окружая кабину с пилотом, а потом вновь соединялся.

С боков фюзеляжа в носовой части истребителя для предотвращения помпажа оборудованы противопомпажные створки. Радиоэлектронную аппаратуру поместили впереди кабины, под ней секция стойки шасси. Шасси трехстоечное с носовой опорой.

Основные опоры – в нишу крыла и фюзеляж. Тормозная система – пневматическая. Хвостовая часть летательного аппарата оснащена отсеком с тормозным парашютом.

Фонарь кабины летчика имеет каплевидную форму с небольшим гаргротом за ним.

Состоит из неподвижного козырька и откидной части фонаря, при катапультировании пиропатроны срывают петли откидной части, а массивный заголовок кресла выбивает ее наружу.

Гермокабина была оснащена жидкостной антиобледенительной системой, для омывания стеклянной поверхности. Броня на машине была внушительной: лобовое бронестекло, передняя и задняя бронеплиты из стали для прикрытия летчика. Кресло пилота оснащено системой катапультирования – КМ-1М.

Совершенствовались версии ЛА, параллельно велись работы над силовыми установками – турбореактивными двигателями. МиГ-21Ф, МиГ-21П, МиГ-21У были оснащены форсажным двигателем Р-11Ф-300 (первое название АМ-11), который существенно улучшил показатели машин.

Благодаря системе управления двигателем ПУРТ-1Ф, регулировать работу двигателя можно было всего лишь одним рычагом.

Интересные факты

В 1966 году иракский лётчик Мунир Редфа пошёл на сговор с израильтянами и согласился угнать МиГ 21. Случай представился 15 августа 1966 года в половине восьмого утра, взлетев Мунир набрал высоту, а затем резко снизился и прижавшись к земле, промчался над Ираком и службы ПВО его не засекли. Над Израилем перебежчика ждал «Мираж» и сопроводил на аэродром посадки.

Миг 21

Неизвестно, как сложилась бы шестидневная арабско-израильская война, если бы не были раскрыты тайны новейшего советского истребителя и другой военной техники, поставляемой Советским Союзом в арабские страны. Эта операция носила медицинское название «Пеницеллин».

Недавний случай с поставками МиГ 21 в Хорватию с Украины. На модернизированные советские самолёты поставили старые запчасти. Украина получила за ремонт семи МиГ 21 и продажу ещё пяти 13 миллионов евро, но, как оказалось, пять самолётов не подлежат эксплуатации из-за некачественного ремонта.

После взлёта с аэродрома в провинции Хама в Сирии сбит МиГ 21 сирийских ВВС. По одним источникам пилот катапультировался и расстрелян в воздухе боевиками во время спуска на парашюте. Сирийские же источники утверждают, что самолёт упал по техническим причинам и лётчик благополучно приземлился. Во всяком случае, это первая потеря сирийских ВВС в этом году.

По данным 2004 года, индийские МиГ 21 «Бизон» сокрушили со счётом 9:1 американских асов на F 15 и F 16 в показательных боях. Наш славный ветеран МиГ 21 претерпев множество модификаций не только выигрывал показательные бои, но и принимал участие во множестве локальных войн и конфликтов, где зарекомендовал себя достойным бойцом.

Миг 21

Краткое описание военного самолета

Истребитель, изготовленный советским производителем МиГ-21, в любой модификации предусматривает наличие треугольного и хвостового крыльев, то есть традиционного оперения. Воздухозаборник многорежимного типа располагается ближе к носовой части воздушного аппарата. Воздухозаборник оснащен центральным телом с бортовой радиолокационной станцией внутри. Антенну РЛС прикрывает конус с продольным подвижным ходом. Специальный гидропривод приводит в движение конус и фиксирует элемент в нужном положении.

На фюзеляжной части под крылом самолета расположены створки для основных стоек шасси, оснащенные колесами в диаметре достигающие 800 мм. Такой размер колес помогает взлетать или приземляться истребителям даже с плохо оборудованных взлетно-посадочных полос.

Технические характеристики МиГ-21:

Кабина пилота у более усовершенствованных моделей МиГ-21 стала намного эргономичней, для ее оснащения стали использовать современную авионику, кресло для пилота представляло собой катапультный механизм КМ 1, который между пилотами назывался «ноль-ноль». При захвате истребителя лучом противника в кабину пилота моментально поступает сигнал от обтекателя, расположенного на хвостовом оперении самолета. Система для опознания устанавливалась на самой вершине киля.

Авиапроизводители изготовили более 11 тысяч единиц маневренных истребителей МиГ-21, которые в настоящее время числятся на вооружении многих стран. Популярность данной модели объяснялась отменными летными и техническими характеристиками, ведь не каждой модели военно-летательного аппарата была присуща максимальная скорость в 2175 км/ч и дальность полета в 1210 км.

Благодаря запуску массового производства удалось в значительной степени снизить стоимость истребителя. К примеру, для производства военной техники, применяемой для наземных войск, приходилось выделять примерно в полутора раз больше денежных средств, чем для изготовления МиГ-21. Свое первое боевое применение военно-воздушный транспорт сумел получить еще во время военных действий, имеющих место во Вьетнаме.

За годы своего существования легендарный истребитель, как ранее мы уже отмечали, принимал участие во многих военных конфликтах. И практически во всех противостояниях успешно справлялся с поставленной военной задачей. В настоящее время модель МиГ-21 считается устаревшей, но тем не менее числится на вооружении многих стран.

Armaments

Ballistic Computer
CCIP (Guns)	CCIP (Rockets)	CCIP (Bombs)	CCRP (Bombs)

Offensive armament

Main article: GSh-23L (23 mm)

The MiG-21PFM is armed with:

1 x 23 mm GSh-23L cannon, belly-mounted (200 rpg)

The 23 mm GSh-23L cannon is attached to the MiG-21PFM as a gunpod at the belly, similar to the 20 mm M61 cannon on the F-4C. Unlike the F-4C, however, there is no option to remove the gunpod to focus on suspended armaments.

Despite the odd configuration, the armament firepower is not any lacking compared to the other MiG-21 variants, having more ammunition than the MiG-21F-13’s 30 mm and identical to the MiG-21SMT’s identical 23 mm in an internal mount. As such, new pilots simply need to compensate the odd firing angle of the belly-mounted gunpod to make the MiG-21PFM work in a dogfight.

Suspended armament

Main articles: OFAB-250sv (250 kg), FAB-500M-54 (500 kg)

Main articles: Kh-66, R-3S, S-5K, S-24

The MiG-21PFM can be outfitted with the following ordnance presets:

• Without load
• 2 x R-3S missiles
• 32 x S-5K rockets
• 64 x S-5K rockets
• 2 x S-24 rockets
• 2 x Kh-66 missiles
• 2 x 250 kg OFAB-250sv bombs (500 kg total)
• 2 x 500 kg FAB-500M-54 bombs (1,000 kg total)

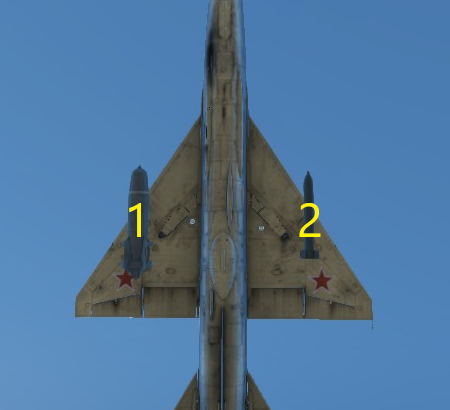

Custom loadout options

	1	2
250 kg OFAB-250sv bombs	1	1
500 kg FAB-500M-54 bombs	1	1
S-5K rockets	16, 32	16, 32
S-24 rockets	1	1
Kh-66 missiles	1	1
R-3S missiles	1	1

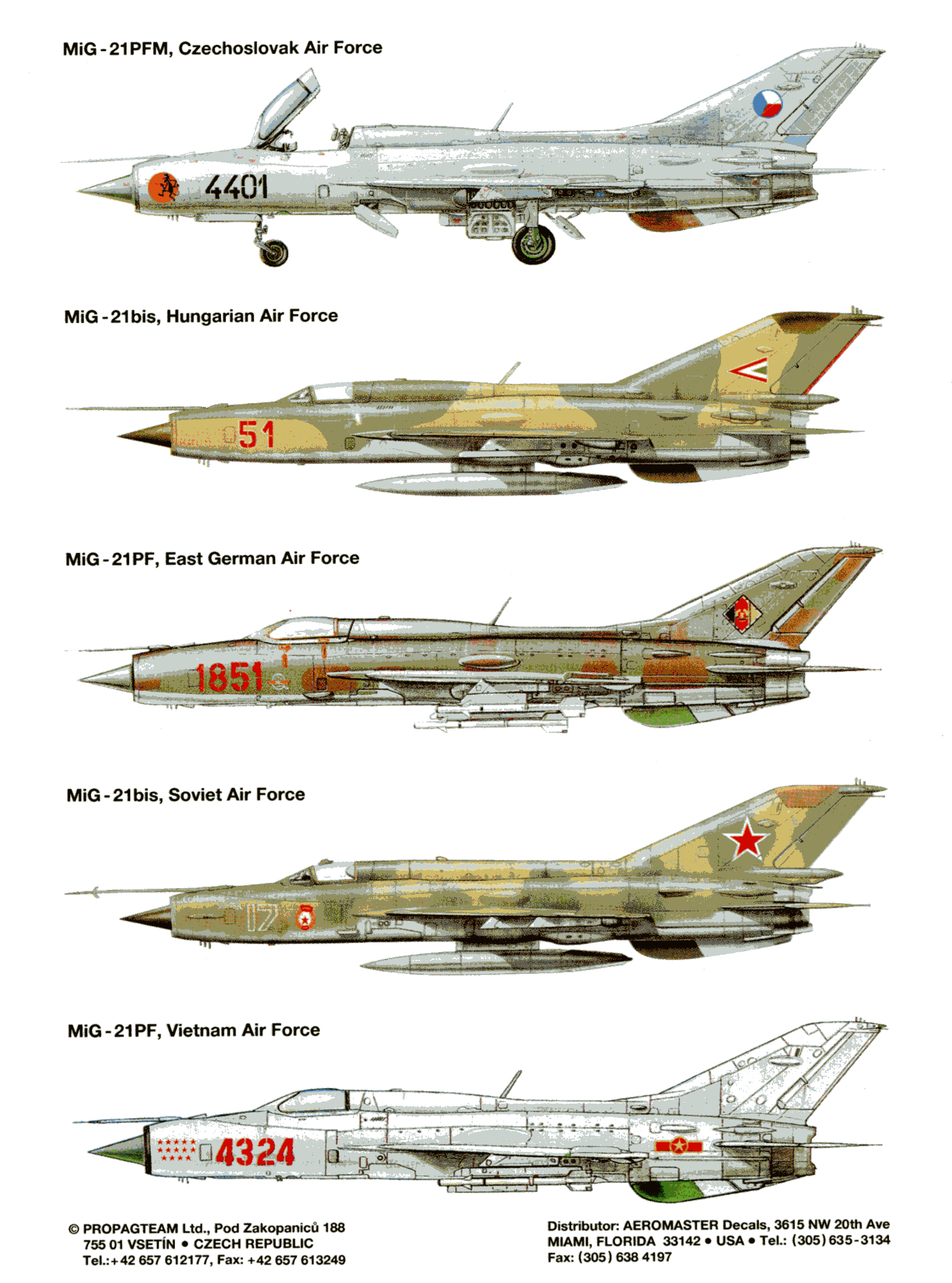

Модификации МиГ-21

За долгие годы эксплуатации МиГ-21 неоднократно подвергался модернизации. Если говорить о последних модификациях истребителя, то они сильно отличаются по своим техническим характеристикам от самолетов, выпущенных в начале 60-х годов. Специалисты делят все модификации истребителя на четыре поколения.

• Первое поколение. К нему относятся фронтовые истребители МиГ-21Ф и МиГ-21Ф-13, выпущенные соответственно в 1959 и 1960 году. Вооружение МиГ-21Ф состояло из двух 30-мм пушек, неуправляемых ракет и ракет С-24. На истребителях первого поколения не было радиолокаторов. МиГ-21Ф-13 был оснащен двигателем с более высокими характеристиками, самолет мог развивать скорость 2499 км/ч, на этой модификации был установлен рекорд высоты полета.
• Второе поколение. Ко второму поколению истребителей относятся модификации МиГ-21П (1960 г.), МиГ-21ПФ (1961 г.), МиГ-21ПФС (1963 г.), МиГ-21ФЛ (1964 г.), МиГ-21ПФМ (1964 г.) и МиГ-21Р (1965 г.).

На МиГ-21П полностью убрали пушечное вооружения, так как в то время считалось, что ракет для истребителя вполне достаточно. Аналогично был вооружен и американский «Фантом». Вьетнамская война показала, что подобное решение было серьезной ошибкой. На модификации МиГ-21ПФМ пушку решили вернуть – на истребителе предусмотрена возможность установки пушечного контейнера на центральном пилоне. Также этот самолет был вооружен ракетами РС-2УС с радиолокационным наведением, для их установки пришлось переделать бортовую РЛС.

На модификации МиГ-21ПФС была установлена система сдува пограничного слоя с закрылков, что позволило значительно уменьшить посадочную скорость истребителя и уменьшило его длину пробега до 480 метров.

1. МиГ-21ФЛ. Модификация, созданная для индийских ВВС.
2. МиГ-21Р. Самолет-разведчик, под его фюзеляжем устанавливались контейнеры со специальным оборудованием.

Третье поколение. Появление этого поколения истребителей связано с созданием новой РЛС РП-22 «Сапфир-21» (С-21). Она имела более высокие характеристики, чем предыдущая станция РП-21, и могла обнаруживать цели типа «бомбардировщик» на дистанциях до 30 км. Благодаря новой РЛС на вооружение истребителя были приняты ракеты с полуактивной головкой самонаведения. Ранее пилоту приходилось наводить ракету на цель до самого ее поражения. Теперь же достаточно было подсвечивать цель, а ракета выполняла маневры самостоятельно. Это полностью изменило тактику использования истребителя.

К третьему поколению истребителя относятся модификации МиГ-21С (1965 г.), МиГ-21М (1968 г.), МиГ-21СМ (1968 г.), МиГ-21МФ (1969 г.), МиГ-21СМТ (1971 г.), МиГ-21МТ (1971 г.).

Типичным ракетным вооружением истребителей МиГ-21 третьего поколения стали две ракеты с инфракрасным наведением и две – с головками радиолокационного наведения.

1. МиГ-21М. Экспортная версия истребителя, ее изготавливали по лицензии в Индии.
2. МиГ-21СМ получил новый более совершенный двигатель Р-13-300 и автоматическую пушку ГШ-23Л, встроенную в фюзеляж. Опыт Вьетнамской войны показал, что пушечное вооружение не является вспомогательным, оно нужно истребителю в каждом боевом столкновении.
3. МиГ-21МФ. Экспортная модификация МиГ-21СМ.
4. МиГ-21СМТ. Модификация с более мощным двигателем и увеличенным объемом топливных баков. Использовался в качестве носителя ядерного оружия.
5. МиГ-21МТ. Это вариант истребителя МиГ-21СМТ, который разрабатывали для поставки на экспорт, но позже эти самолеты были переданы в советские ВВС. Всего было изготовлено 15 единиц этой модификации.

Четвертое поколение. К этому поколению истребителя относится машина МиГ-21бис – самая последняя и совершенная модификация самолета. Она была выпущена в 1972 году. Основной «изюминкой» этой модификации стал двигатель Р-25-300, развивавший тягу на форсаже до 7100 кгс. На самолете было найдено оптимальное соотношение между емкостью топливных баков и аэродинамическими свойствами. МиГ-21бис был оснащен более совершенной РЛС «Сапфир-21» и улучшен оптический прицел, позволяющий пилоту стрелять даже при больших перегрузках.

Всего было выпущено 2013 единиц этой модификации истребителя.

В небе над Кашмиром: как МиГ-21 сбил F-16

Недавно мировые СМИ облетела почти сенсационная новость: в небе над Кашмиром  индийский истребитель МиГ-21 сбил пакистанский F-16.  Почти, поскольку в экспертных кругах этому не слишком удивлены.  Хотя для широкой публики это действительно – нечто из ряда вон выходящее. Тем более интересно разобраться в том, что же на самом деле произошло.

По данным  индийского телеканала NDTV, в воздушном бою со стороны Пакистана участвовали восемь американских машин F-16, по четыре – французских Mirage-3 и китайско-пакистанских JF-17 Thunder. И хотя Пакистан утверждает, что F-16  в бою не участвовали, найденные фрагменты американских ракет AIM-120 класса «воздух-воздух» из арсенала «шестнадцатых» свидетельствуют об обратном. C индийской стороны, по информации канала, в противостояние вступили четыре Су-30МК, пара    Mirage 2000 и столько же МиГ-21. Как раз одна из этих машин и стала героем нынешней истории.

Этот факт только подтверждает  гениальность конструкторских решений, заложенных  в советский боевой летательный аппарат.

indianairforce.nic.in
В 2018 году на вооружении ВВС Индии находились 244 истребителя МиГ-21.

Что касается общей  политической обстановки, то эксперты успокоили общественность: новый виток эскалации в Кашмире закончился так же быстро, как и начался. Здесь интересы обеих сторон конфликта совпали. С одной стороны, Пакистан – слабее Индии, а с другой – Индии не нужен хаос в виде многомиллионного потока беженцев из Пакистана. В общем, большая война маловероятна, что, конечно, не исключает возможность отдельных стычек.

 А вот с военно-технической точки зрения ситуация сложилась действительно интересная и рождающая целый ряд вопросов. Главное,  почему Индия выставила против Пакистана устаревшие МиГ-21?

Характеристики МиГ 21 (общие для всех модификаций)

Маневренный самолёт МиГ 21, характеристики которого приведены ниже, выпущен в огромном количестве – 11496 единиц и принят на вооружение многими странами мира. Массовое производство значительно снизило цены на этот истребитель, например, боевая машина пехоты была дороже, чем МиГ 21МФ.

• Размах крыла – 7,15 м
• Площадь крыла – 22,95 м
• Длина самолёта – 14,10 м
• Двигатель – ТРДДФ Р-25-300
• Тяга на форсаже – 6850 кгс
• Тяга максимальная без форсажа – 4100 кгс
• Вес пустого самолёта – 5460 кг
• Максимальный взлётный вес – 10100 кг
• Запас топлива – 2750 кг
• Наибольшая скорость на высоте – 2230 км/ч
• Скорость у земли – 1300 км/ч
• Скорость крейсерского полёта – 1000 км/ч
• Наивысшая скороподъёмность – 235 м/с
• Практический потолок – 19000 м
• Дальность полёта с ПТБ – 1470 км
• Дальность полёта без ПТБ – 1225 км
• Максимальная перегрузка – 8,5 g
• Экипаж – 1 чел
• Стрелковое вооружение – 23-мм пушка ГШ-23Л
• Точки подвески – 5
• УР «воздух-воздух» – Р-3С, Р-3Р, Р-13М, Р-13М1, Р-60, Р-60М
• УР «воздух-поверхность» – Х 66
• Неуправляемые ракеты – калибр 57 и 240 мм
• Бомбы – общим весом до 1000 кг

МиГ-21С (93 красный)

Материал подготовлен Александром Алешиным

МиГ-21 (по кодификации НАТО: Fishbed) — советский лёгкий сверхзвуковой фронтовой истребитель третьего поколения, разработанный ОКБ Микояна и Гуревича во второй половине 1950-х годов. Первый «МиГ» с треугольным крылом.

Самый распространённый сверхзвуковой самолёт в истории — около 11.500 тысяч единиц. Также самый массовый истребитель 3-го поколения. В процессе серийного производства неоднократно модернизировался и модифицировался в направлении повышения лётно-технических характеристик и развития функциональных возможностей (учебно-тренировочный, перехватчик, разведчик). Применялся во множестве вооружённых конфликтов.

МиГ-21С — а именно он представлен в Центральном Музее ВВС в Монино — усовершенствованная модификация истребителя на базе МиГ-21ПФ, полученная путем  установки нового радиолокационного прицела «Сапфир-21», созданного в НПО «Фазатрон» и получившего в серийном производстве обозначение РП-22С.

Общий вид истребителя МиГ-21С

Новая РЛС (радиолокационная система) обеспечивала в любых метеоусловиях поиск и обнаружение воздушных целей в передней полусфере, опознавание государственной принадлежности, выбор цели, захват и ее сопровождение, выведение самолета на кривую прицеливания, вычисление и индикацию зон возможных пусков ракет Р-3С и Р-3Р, опасных зон сближения и формирование команд «пуск разрешен» и «отворот».

Кроме этого РЛС во взаимодействии с оптическим прицелом АСП-ПФ-21 позволяла вести прицельную стрельбу по воздушным и наземным целям из пушек и неуправляемыми авиационными ракетами (НАР).

Дальность обнаружения целей возросла в полтора раза и достигла 30 км. Одновременно дальность сопровождения целей увеличилась с 10 до 15 км. По большому счету РЛС «Сапфир-21» превратилась в полноценную систему радиоуправления вооружением.

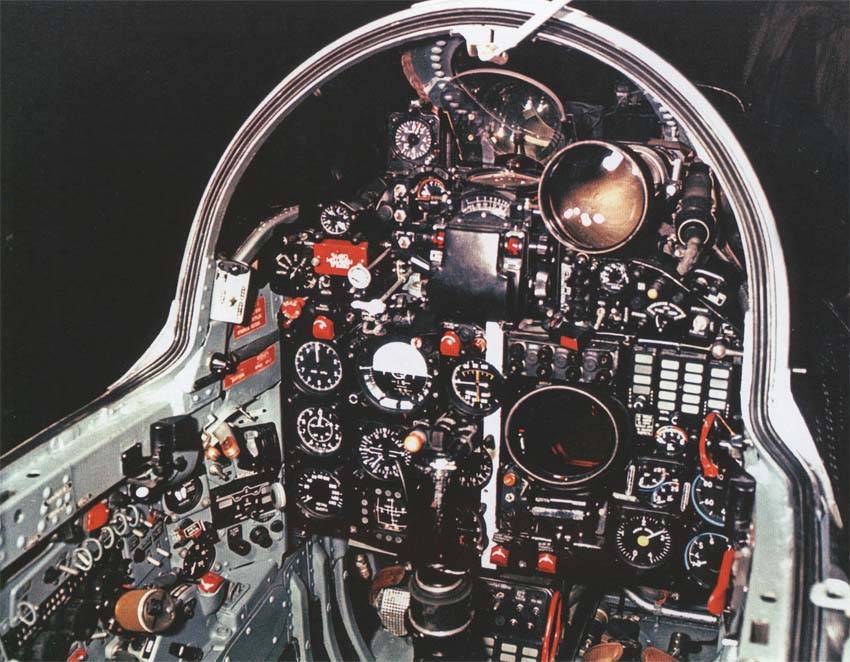

Кабина пилота МиГ-21С

Помимо новой РЛС, МиГ-21С отличался от предшественника увеличенными размерами гаргрота, в котором разместили накладной топливный бак и четырьмя узлами подвески вооружения под крылом.

Новые ракеты Р-3С имели большие преимущества по сравнению с более старыми РС-2УС. Если РЛС ЦД-30 после пуска РС-2-УС, вынуждена была непрерывно сопровождать цель и выдавать ракете команды наведения до попадания ее в цель, то РЛС «Сапфир-21» лишь «подсвечивала» противника, предоставив ракете Р-ЗР (К-13Р) с полуактивной радиолокационной головкой самонаведения (ГСН) самой определять траекторию движения.

Кроме этого, допускалась подвеска неуправляемых реактивных снарядов и бомб в различных комбинациях, в зависимости от поставленной задачи.

На этих же узлах могли подвешиваться и два дополнительных топливных бака (не считая подфюзеляжного).

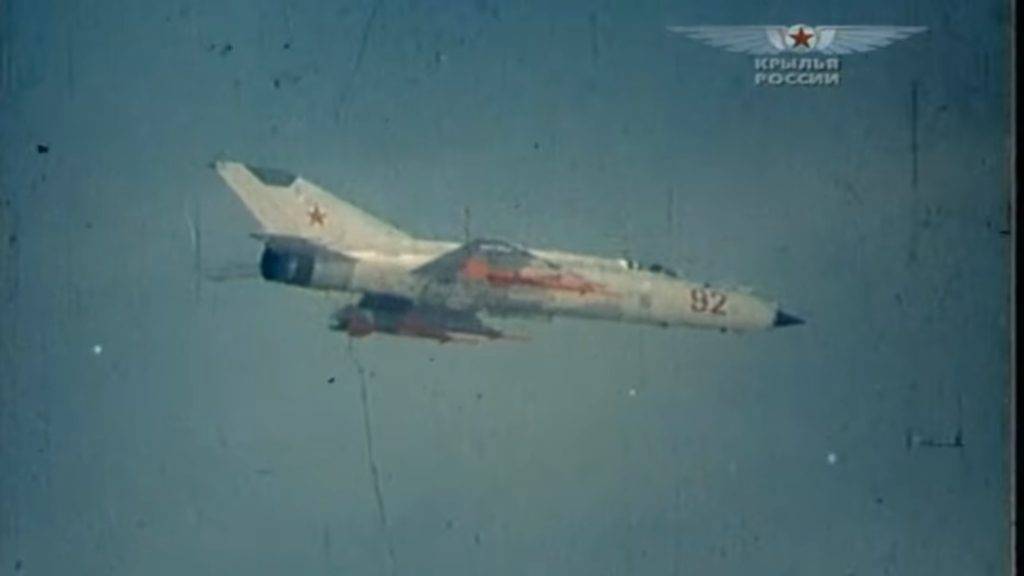

МиГ-21С №95210102 в полете (кадр из фильма “Крылья России”)

Видео: «МиГ-21. Крылья России»

Как и на МиГ-21ПФМ, под фюзеляжем располагалась гондола ГП-9 с двухствольной пушкой ГШ-23, предназначенной для ближнего маневренного боя и поражения наземных целей.

Для отработки новой РЛС и управляемых ракет на опытном заводе №155 был переоборудован МиГ-21ПФ №76210725, заводские испытания которого начались в июне 1964 года. Вскоре к ним присоединились два вновь построенных в Горьком МиГ-21С №. 95210101 и №. 95210102, на последнем из них увеличили площадь киля.

Впоследствии борт №.95210102 стал экспонатом Центрального музея ВВС в Монино. На данном самолете с 1964 года проводилась отработка системы вооружения в составе новой РЛС С-21 и ракет с радиолокационным наведением К-13Р. В 1967-68 годах проводилась испытания на расширения летных ограничений, проводилась отработка ПВД-18.

Последний полет самолет выполнил в 1970 году, в музей поступил поступил 30 июня 1971 года.

МиГ-21С № 95210102 в ангаре Центрального музея ВВС

Боевое применение МиГ-21

Впервые в военных действиях истребитель МиГ-21 применили во Вьетнамском конфликте (1966). Американские F-104 Starfighter и Phantom уступали сверхзвуковым советским штурмовикам в способности маневрировать, в особенности в ближних сражениях.

Первые машины из семейства 21-х МиГов не были оснащены пушками. Значение этого упущения стало понятно практически сразу после первых боев, поэтому штурмовики доукомплектовали пушечным вооружением. Отстрелявшись ракетами, летчики применяли пушечный огонь.

В 1971 году ЛА из семейства МиГ-21 применялись в вооруженном противостоянии Индиеи и Пакистана: в индийских авиационных войсках числились на вооружении несколько модификаций сверхзвукового штурмовика.

Противники использовали J-6 (китайская версия МиГ-19), французский Dassault Mirage III, американский F-104 Starfighter. Потери противника в самолетах вдвое превышали потери Индии.

В арабо-израильском конфликте 1973 года МиГам противостояли Mirage III и F-4 Phantom II. Потери Египта и Сирии были значительно ниже, чем у израильской стороны.

В Афгане в боевых действиях использовались самолеты версий МиГ-21бис, МиГ-21УМ, МиГ-21Р.

Когда у США и Франции появились истребители 4-го поколения, превосходящие МиГ-21 по целому ряду параметров, МиГ-21 утратил превосходство.
