Производство военного самолета
История создания истребителя уходит в далекие 1950-е годы. Перед советскими инженерами-конструкторами была поставлена задача создать сверхзвуковую и в то же время облегченную модель военно-воздушного аппарата, оснащенную турбореактивным мощным двигателем, с отменной огневой мощью и отличными техническими и летными характеристиками.
Проанализировав поставленные перед конструкторами задачи, специалисты создали две пробные модели, различаемые между собой конструкцией крыла. Первый самолет оснастили треугольным крылом, второй было решено оснастить стекловидным крылом. Так как новый двигатель находился еще в разработке, пробные модели были оснащены устаревшими силовыми агрегатами. Истребитель с треугольной формой крыла произвел первый пробный полет зимой 1955 года, вторая модель поднялась в небо летом этого же года.
Первая модель военно-летательного аппарата поднялась в небо весной 1958 года и достойно прошла все испытания. В этот же год советские авиапроизводители приступили к серийному производству военно-воздушных аппаратов под названием МиГ-21 Ф. Спустя 2 года, конструкторами была разработана модель под названием МиГ-21 Ф-13, оснащенная ракетами К-13.
История создания истребителя МиГ-21
9 сентября 1953 года ОКБ А.И.Микояна и П.О.Сухого, специальным постановлением, было предписано разработать новые истребители, рассчитанные на скорости далеко выходящие за пределы скорости звука. И Микоян и Сухой в итоге подготовили проекты самолетов весьма схожих по внешнему виду.
Проект Микояна был признан более оптимальным в производстве. Проектированием, постройкой, испытаниями и доводкой будущего истребителя МиГ-21 руководил А.Г. Брунов (с марта 1957 года главный конструктор самолетов-истребителей).
Первый прототип МиГ-21 (Е-1) имел стреловидное крыло и проектировался под двигатель АМ-11 конструкции А.А.Микулина. Однако сроки поджимали, АМ-11 готов не был, поэтому его пришлось заменить на АМ-9Б от МиГ-19. Получившийся прототип назвали Е-2, он поднялся в небо 14 февраля 1955 (летчик-испытатель Г.К.Мосолов).
Одновременно с этим шло проектирование ещё одного самолета (Е-5), уже с треугольным крылом, но (по тем же причинам) с тем же АМ-9Б в качестве двигателя. Эта модель (переименованная в Е-4) взлетела 9 января 1956 года (лётчик-испытатель В.А.Нефёдов).
За счет рациональной конструкции многорежимного воздухозаборника, даже с теми же двигателями, что МиГ-19, новый истребитель развил фантастическую скорость, «выжав» на 700 км/ч больше, чем предшественник. Треугольное крыло также одержало убедительную победу над стреловидным. С этого момента Е-5 стал официально называться МиГ-21, а после завершения испытаний в 1957 году, получил долгожданный двигатель АМ-11 (или Р-11Ф-300 («изделие 37Ф»)), новую модификацию прототипа (Е-6 или МиГ-21Ф), и поднялся в воздух 20 мая 1958 года (В.А.Нефёдов).
Нареканий к самолету практически не было — началась подготовка к серийному производству, которое началось в 1959 году на Горьковском авиазаводе.

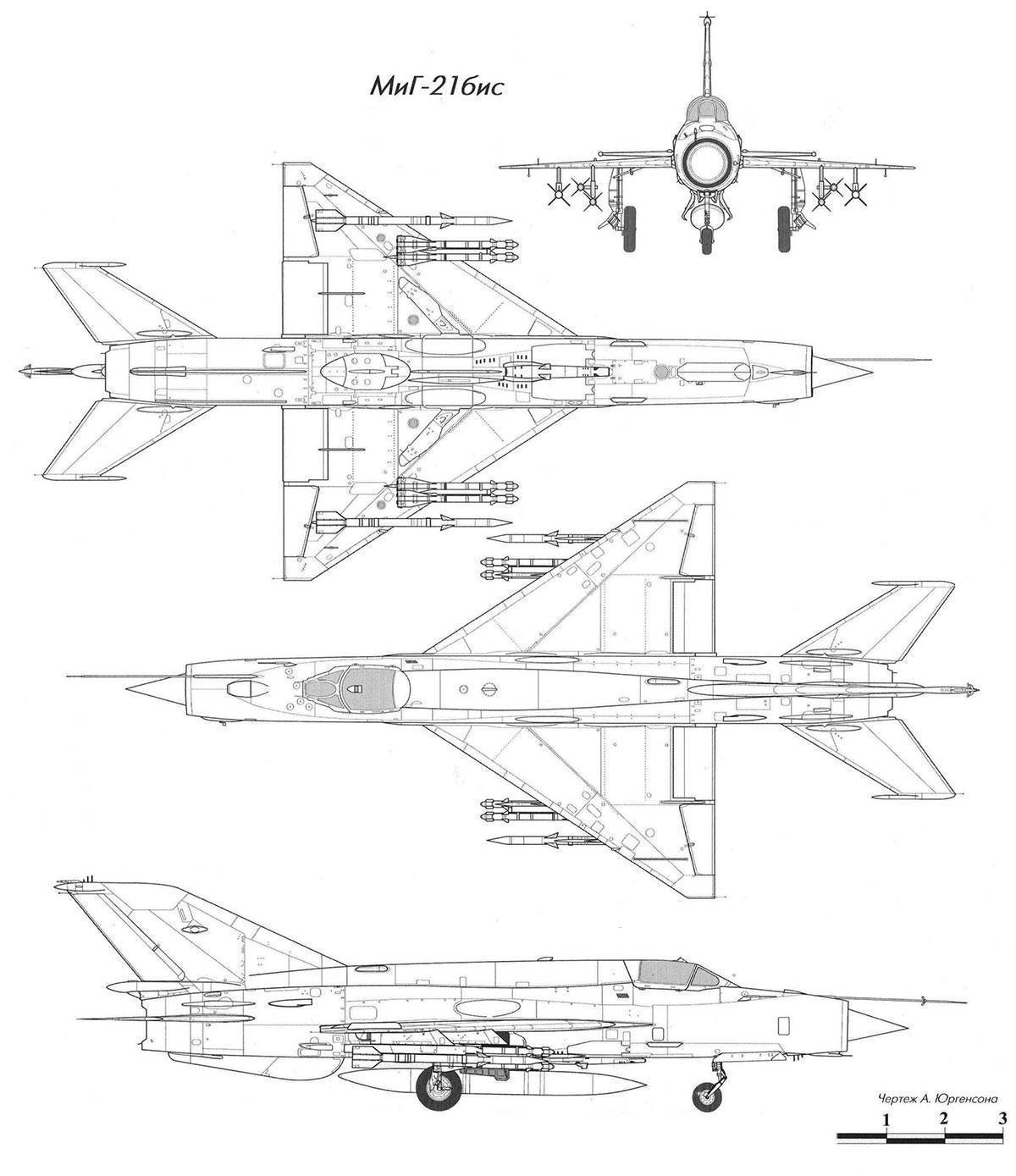

Чертеж истребителя МиГ-21
Самолет получился действительно уникальным — обладая самыми передовыми характеристиками, он изначально стоил по авиационным меркам «копейки», а учитывая, что производство машины продолжалось с 1959 по 1985 год, себестоимость машин последних серий обходилась… дешевле, чем производство БМП-1! Таким результатом до сих пор не моет похвастаться ни один боевой самолет в мире. «Летающий Калашников» — эпитет наиболее полно описывающий саму суть МиГ-21. Он до сих пор состоит на вооружении различных стран, его «реплики» до сих пор находятся в производстве, обеспечивая истребителю славу самого массового послевоенного самолета.
В обширном семействе МиГ-21 насчитывается 4 поколения, и машины первых серий отличаются от последних (по меткому выражению пилота МиГ-21) также, как «Ньюпор, от Як-3«.
Всего было произведено (вместе с лицензионными): 11496 истребителей МиГ-21, в СССР производился на заводах:
- №21 в Горьком (5278 самолетов)
- №30 «Знамя Труда» в Москве (3203 самолетов)
- №31 в Тбилиси (1677 самолетов).
В разные годы истребитель состоял на вооружении: Анголы, Алжира, Афганистана, Бангладеша, Болгарии, Венгрии, Вьетнама, Гвинеи, ГДР, Египта, Замбии, Индонезии, Йемена, Индии, Ирака, Конго, Камбоджи, Китая, КНДР, Кубы, Лаоса, Ливии, Мадагаскара, Мали, Мозамбика, Монголии, Польши, Румынии, Сербии, Сирии, Танзании, Уганды, Финляндии, Хорватии, Чехословакии, Эфиопии, Югославии. И это не считая страны входившие в состав СССР.
У индийского Bison уже мало общего с прародителем
Надо признать, что в Советском Союзе было разработано немало образцов оружия, которое оказалось таким вот «вневременным». Оно достойно служит даже спустя многие десятилетия после принятия на вооружение, и даже после того, как его с этого вооружения сняли. Не говоря уж о тех случаях, когда это оружие проходит через ряд модернизаций.
indianairforce.nic.in
МиГ-21бис Bison.
Так, журнал Military Watch призывает учесть, что в небе над Кашмиром летают самые современные версии этой машины, разработанные специально для индийских ВВС РСК «МиГ» и нижегородским авиазаводом «Сокол». По программе глубокой модернизации МиГ-21-93 было обновлено около 120 экземпляров МиГ-21бис. В НАТО эта версия получила имя Bison.
В этой версии МиГ-21 оснащен современной системой управления оружием, позволяющей использовать дальнобойные ракеты Р-27 и Р-77, а также Р-27ЭР увеличенной дальности. На самолет установлена также израильская система РЭБ El/L8222, задача которой – противостоять наведению на цель ракет «воздух-воздух».
Начальник штаба ВВС Индии главный маршал авиации Бирендер Сингх Дханоа, отвечая на вопрос журналистов о неравенстве сил, задействованных в воздушных боях, заявил: «Истребители МиГ-21 находятся у нас на вооружении, и почему же нам их не использовать?» У «двадцать первых» усовершенствована система управления вооружением, они совместимы с современными ракетами «воздух-воздух».
indianairforce.nic.in
Главный маршал авиации Бирендер Сингх Дханоа.
Действительно, индийские ВВС эксплуатируют многочисленный флот разновозрастных российских военных самолетов. В 2018 году на вооружении ВВС Индии находились 244 истребителя МиГ-21 и 84 самолета МиГ-27. Эти самолеты используются наряду с европейскими «Ягуарами» (Jaguar), французскими «Миражами» 2000 и «Рафалями» (Dassault Rafale), российскими же МиГ-29 и Су-30, а также собственными индийскими истребителями «Теджас» (Tejas).
indianairforce.nic.in
Индийские ВВС эксплуатируют многочисленный флот разновозрастных российских военных самолетов.
При этом Индия, судя по всему, купит у России комплекты для модернизации своих Су-30. Обновленные самолеты будут обладать преимуществами за счет многих систем, которые ОКБ Сухого разработало для нового Су-35.
Как остаются прежними и непревзойденные качества МиГ-21, который в качестве истребителя ближнего боя вполне способен, как мы видим, сражаться с более современными самолетами. Надо признать, что МиГ-21 – оружие, созданное для реальной войны, а не для парадов. Это качество до сих пор ценится всеми летчиками и позволит МиГам летать еще как минимум десятилетие. Равного «двадцать первому» не было и, скорее всего, уже не будет.
История создания самолета МиГ-21
Данный аппарат поистине можно назвать наиболее известным и выдающимся истребителем, который относится ко второму и в дальнейшем к третьему поколению. Данная машина наиболее активно использовалась в 60-70-х годах прошлого века.
Данный самолет изготовлен из алюминия и его сплавов, причем практически все соединения производились с помощью заклепок. Фюзеляж аппарата имел нормальную схему строения. На нем были низко расположены крылья, которые имели стреловидную форму. Весь корпус представлен как полумонокок, который оснащен четырьмя лонжеронами.
При проектировке конструкторами были созданы два аппарата с обозначением МиГ-21, которые имели существенные отличия между собой. Первый, как говорилось ранее, имел стреловидные крылья и обозначался еще как Е-2, а вторая машина имела треугольные крылья и обозначалась шифром Е-4. Как ни странно, такие отличия были из-за того, что на то время конструкторы не могли точно высчитать, с каким крылом самолет сможет достичь максимальных скоростей, и они решили это проверить на практике.
Новый истребитель был очень похож на своего предшественника, а именно на самолет МиГ-19. Основным отличием было то, что новый аппарат был оснащен одним двигателем, профиль крыла стал тоньше. Новый воздухозаборник был регулируемый, что позволило оптимизировать работу двигателя. Все это послужило тому, что самолет мог развивать максимальную скорость в 1700 км/ч. Нужно отметить, что данные скоростные характеристики в то время были уже недостаточными. Также конструкторы увидели недостаток в управлении данной машины, поскольку при маневрах на больших скоростях задирала нос и уходила в штопор. Эта проблема была решена за счет установки на крыльях аэродинамических гребней.
Конструкторы также прибегли к замене двигателя на более мощный, что позволило добиться больших скоростей полета на самолете Е-2, и максимальная скорость составила 1900 км/ч. Аппарат с обозначением Е-4 тоже имел ряд недостатков, которые пришлось исправлять конструкторам. Несмотря на все, главной задачей было увеличение скорости полета, даже руководство поддерживало данную позицию. Именно в 60-70-х годах шла очень активная гонка вооружений между Союзом и США. Для того чтобы показать всю свою мощь, данные страны активно участвовали в военных конфликтах в разных точках земного шара.
Нужно отметить тот факт, что данный проект развивался очень долгое время, поскольку модернизацию самолета МиГ-21 проводили еще в 1989 году. При данных усовершенствованиях на самолете было установлено более современное оборудование, что смогло значительно повысить боевые качества аппарата. После данных улучшений эта машина смогла не уступать в качествах иностранным аналогам.
Самолет типа МиГ-21 можно по праву назвать самой массовой машиной, которая изготовлялась серийно на протяжении 28 лет вплоть до 86 года. Она стояла на вооружении во множестве стран мира.
Характеристики аппарата
Базовой моделью самолетов этого типа является модель Миг-21Ф. Машина имеет хорошие технические и летные характеристики, положительно влияющие на летные и боевые качества: масса пустого самолета – 5 460 кг, с топливом, боекомплектом и экипажем – до 10 100 кг; на высоте развивает предельную скорость 2 230 км/ч (последние модели – до 10 000 км/ч), у земли – 1 300 км/ч. Дальность полета – от 1 240 км до 2 100 км (в зависимости от количества топливных баков).
Фото с сайта http://militaryrussia.ru/i/284/839/IvSJ5.jpg
Самолет имеет фюзеляж сигарообразного сечения с усеченными краями и снабжен турбореактивным двигателем Р11Ф-300 на первых моделях. Впоследствии на более поздних версиях самолета устанавливались моторы Р13Ф-300 и Р-25-300. Имеются 12 топливных баков (в некоторых модификациях – 13); общий объем топливной системы – 2 160 литров, с подвесными дополнительными баками – 2 650 литров. Самолет оборудован системой аварийного покидания в случае экстренной аварийной ситуации. Катапультируемое сиденье пилота аналогично МиГ-19. В последующих модификациях использовалось кресло КМ-1, как более надежное. Оно служило для обеспечения безопасности пилота длительное время, как хорошо себя зарекомендовавшее; в улучшенном варианте его даже использовали на МиГ-23.
Электрооборудование самолета 27 вольт постоянного тока производится от стартер-генератора. Еще имеются две серебряно- цинковые батареи в качестве резерва. Переменный ток 115 Вольт частоты 400 Гц преобразуют два электромашинные преобразователя; другие два – постоянный ток в трехфазный переменный 36 Вольт и такой же частоты.
Фото с сайта https://aviarf.ru/wp-content/uploads/2016/06/mig-21-4.jpg
Приборное и радиоэлектронное оборудование позволяет оперативно следить за самолетом в процессе пилотирования. Кроме того, на борту имеется УКВ-радиостанция, автоматический радиокомпас и сигнализатор облучения, а также автоматический самолетный прицел. На более поздних моделях появились инфракрасный визир оптический прицел.
В первых моделях автопилота не было. В последствии его устанавливали с системой автоматического управления. Был даже установлен аэрофотоаппарат для ведения воздушной разведки.
Вооружение самолета представлено двумя пушками НР-30 (позже – ПШ-23Л) калибром 30 мм (23 мм). Навесное ракетное и бомбовое вооружение – два блока по 16 реактивных снарядов типа АРС-57М; два снаряда типа АРС-212; две бомбы и зажигательные баки. В более поздних моделях применялись ракеты К-13 и даже ядерное оружие.

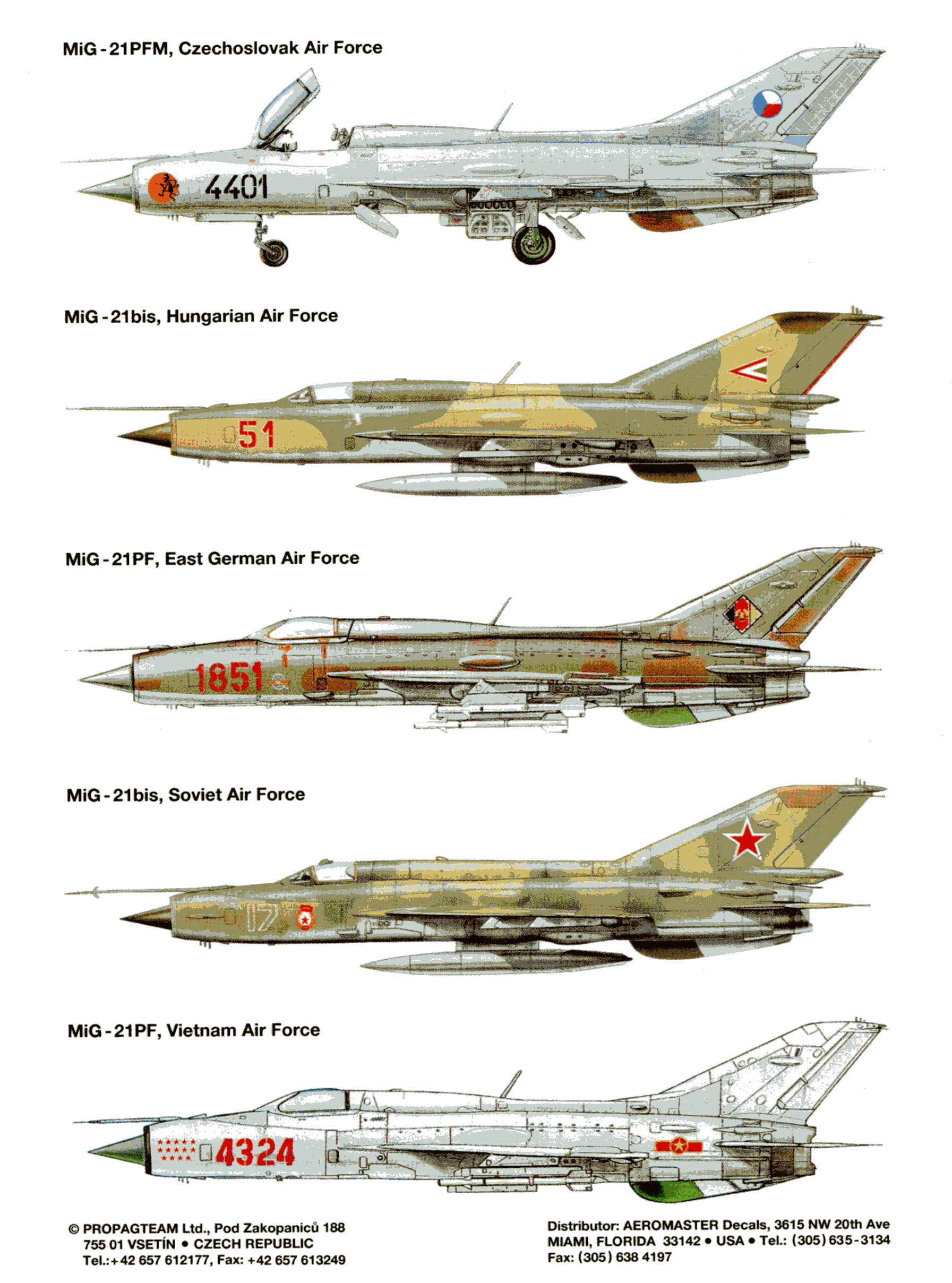

Модификации МиГ-21
За долгие годы эксплуатации МиГ-21 неоднократно подвергался модернизации. Если говорить о последних модификациях истребителя, то они сильно отличаются по своим техническим характеристикам от самолетов, выпущенных в начале 60-х годов. Специалисты делят все модификации истребителя на четыре поколения.
- Первое поколение. К нему относятся фронтовые истребители МиГ-21Ф и МиГ-21Ф-13, выпущенные соответственно в 1959 и 1960 году. Вооружение МиГ-21Ф состояло из двух 30-мм пушек, неуправляемых ракет и ракет С-24. На истребителях первого поколения не было радиолокаторов. МиГ-21Ф-13 был оснащен двигателем с более высокими характеристиками, самолет мог развивать скорость 2499 км/ч, на этой модификации был установлен рекорд высоты полета.
- Второе поколение. Ко второму поколению истребителей относятся модификации МиГ-21П (1960 г.), МиГ-21ПФ (1961 г.), МиГ-21ПФС (1963 г.), МиГ-21ФЛ (1964 г.), МиГ-21ПФМ (1964 г.) и МиГ-21Р (1965 г.).
На МиГ-21П полностью убрали пушечное вооружения, так как в то время считалось, что ракет для истребителя вполне достаточно. Аналогично был вооружен и американский «Фантом». Вьетнамская война показала, что подобное решение было серьезной ошибкой. На модификации МиГ-21ПФМ пушку решили вернуть – на истребителе предусмотрена возможность установки пушечного контейнера на центральном пилоне. Также этот самолет был вооружен ракетами РС-2УС с радиолокационным наведением, для их установки пришлось переделать бортовую РЛС.
На модификации МиГ-21ПФС была установлена система сдува пограничного слоя с закрылков, что позволило значительно уменьшить посадочную скорость истребителя и уменьшило его длину пробега до 480 метров.
- МиГ-21ФЛ. Модификация, созданная для индийских ВВС.
- МиГ-21Р. Самолет-разведчик, под его фюзеляжем устанавливались контейнеры со специальным оборудованием.
Третье поколение. Появление этого поколения истребителей связано с созданием новой РЛС РП-22 «Сапфир-21» (С-21). Она имела более высокие характеристики, чем предыдущая станция РП-21, и могла обнаруживать цели типа «бомбардировщик» на дистанциях до 30 км. Благодаря новой РЛС на вооружение истребителя были приняты ракеты с полуактивной головкой самонаведения. Ранее пилоту приходилось наводить ракету на цель до самого ее поражения. Теперь же достаточно было подсвечивать цель, а ракета выполняла маневры самостоятельно. Это полностью изменило тактику использования истребителя.
К третьему поколению истребителя относятся модификации МиГ-21С (1965 г.), МиГ-21М (1968 г.), МиГ-21СМ (1968 г.), МиГ-21МФ (1969 г.), МиГ-21СМТ (1971 г.), МиГ-21МТ (1971 г.).
Типичным ракетным вооружением истребителей МиГ-21 третьего поколения стали две ракеты с инфракрасным наведением и две – с головками радиолокационного наведения.
- МиГ-21М. Экспортная версия истребителя, ее изготавливали по лицензии в Индии.
- МиГ-21СМ получил новый более совершенный двигатель Р-13-300 и автоматическую пушку ГШ-23Л, встроенную в фюзеляж. Опыт Вьетнамской войны показал, что пушечное вооружение не является вспомогательным, оно нужно истребителю в каждом боевом столкновении.
- МиГ-21МФ. Экспортная модификация МиГ-21СМ.
- МиГ-21СМТ. Модификация с более мощным двигателем и увеличенным объемом топливных баков. Использовался в качестве носителя ядерного оружия.
- МиГ-21МТ. Это вариант истребителя МиГ-21СМТ, который разрабатывали для поставки на экспорт, но позже эти самолеты были переданы в советские ВВС. Всего было изготовлено 15 единиц этой модификации.
Четвертое поколение. К этому поколению истребителя относится машина МиГ-21бис – самая последняя и совершенная модификация самолета. Она была выпущена в 1972 году. Основной «изюминкой» этой модификации стал двигатель Р-25-300, развивавший тягу на форсаже до 7100 кгс. На самолете было найдено оптимальное соотношение между емкостью топливных баков и аэродинамическими свойствами. МиГ-21бис был оснащен более совершенной РЛС «Сапфир-21» и улучшен оптический прицел, позволяющий пилоту стрелять даже при больших перегрузках.
Всего было выпущено 2013 единиц этой модификации истребителя.
Характеристики МиГ 21 (общие для всех модификаций)
Маневренный самолёт МиГ 21, характеристики которого приведены ниже, выпущен в огромном количестве – 11496 единиц и принят на вооружение многими странами мира. Массовое производство значительно снизило цены на этот истребитель, например, боевая машина пехоты была дороже, чем МиГ 21МФ.
- Размах крыла – 7,15 м
- Площадь крыла – 22,95 м
- Длина самолёта – 14,10 м
- Двигатель – ТРДДФ Р-25-300
- Тяга на форсаже – 6850 кгс
- Тяга максимальная без форсажа – 4100 кгс
- Вес пустого самолёта – 5460 кг
- Максимальный взлётный вес – 10100 кг
- Запас топлива – 2750 кг
- Наибольшая скорость на высоте – 2230 км/ч
- Скорость у земли – 1300 км/ч
- Скорость крейсерского полёта – 1000 км/ч
- Наивысшая скороподъёмность – 235 м/с
- Практический потолок – 19000 м
- Дальность полёта с ПТБ – 1470 км
- Дальность полёта без ПТБ – 1225 км
- Максимальная перегрузка – 8,5 g
- Экипаж – 1 чел
- Стрелковое вооружение – 23-мм пушка ГШ-23Л
- Точки подвески – 5
- УР «воздух-воздух» – Р-3С, Р-3Р, Р-13М, Р-13М1, Р-60, Р-60М
- УР «воздух-поверхность» – Х 66
- Неуправляемые ракеты – калибр 57 и 240 мм
- Бомбы – общим весом до 1000 кг
Боевое применение
Боевое применение истребителя МиГ-21 началось в 1966 году во Вьетнаме. Небольшой, маневренный, с высокой скоростью полета МиГ-21 стал очень серьезной проблемой для новейшего американского истребителя F-4 Phantom II. За полгода воздушных боев ВВС СШАпотеряли 47 самолетов, сумев сбить только 12 МиГов.
Американцы для своих пилотов были вынуждены начать курсы тактики ведения боя против МиГа.
За время вьетнамского конфликта было потеряно 70 истребителей МиГ-21, они совершили 1300 боевых вылета и одержали 165 побед. Следует отметить, что цифры отличаются у разных источников. Однако бесспорным является тот факт, что в той войне американский F-4 Phantom проиграл советскому истребителю.
Кстати, Голливуд не выпустил ни одного фильма, посвященного американским пилотам во Вьетнаме, ибо в этой войне им гордиться было особо нечем.
Следующим серьезным военным конфликтом, в котором принимал участие МиГ-21, стала война между Индией и Пакистаном в 1971 году. На тот момент различные модификации МиГ-21 были основой истребительной авиации ВВС Индии. Им противостоял китайский истребитель J-6 (модификация МиГ-19), французский Мираж III и F-104 Старфайтер.
По данным индийской стороны, в ходе конфликта были потеряны 45 самолета и уничтожены 94 самолета противника.
В 1973 году начался очередной арабо-израильский конфликт, который получил название войны Судного дня. В этом конфликте МиГам различных модификаций сирийских и египетских ВВС противостояли израильские пилоты на самолетах Мираж III и F-4E Фантом II.
Особенно опасным противником был Мираж III. По многим характеристикам они были очень похожи. МиГ имел несколько лучшую маневренность, но уступал противнику по характеристикам РЛС и имел худший обзор из кабины.
Война Судного дня заставила летчиков вспомнить о таком тактическом приеме, как ближний групповой воздушный бой. Его не практиковали со времен Мировой войны.
Сирийские истребители за время кампании провели 260 боев и сбили 105 самолетов противника. Их потери оценивались в 57 самолетов.
МиГ-21 принимал участие во время войны между Ливией и Египтом, его активно использовали в ирано-иракской войне, а также в ходе ряда других локальных конфликтов.
Этот истребитель применялся советскими войсками в Афганистане. После ухода советских войск из этой страны часть самолетов попала к моджахедам. Они участвовали в нескольких воздушных боях с самолетами Северного Альянса.
После появления машин четвертого поколения МиГ-21 начал терять свое превосходство в воздухе. Во время воздушных боев над Ливаном в 1979-1982 гг. израильские F-15A существенно превосходили МиГ по большинству характеристик. ВВС Ирака безрезультатно пытались использовать МиГ-21 против авиации многонациональных сил в Ираке в 1991 году.
МиГ-21 и сегодня стоит на вооружении десятков стран мира, в основном Африки и Азии. Так, например, его продолжают активно использовать сирийские правительственные силы. С начала этого конфликта ВВС Сирии потеряли 17 МиГ-21. Часть из них были сбиты, а другая — потеряны из-за технических неисправностей.
Интересные факты
В 1966 году иракский лётчик Мунир Редфа пошёл на сговор с израильтянами и согласился угнать МиГ 21. Случай представился 15 августа 1966 года в половине восьмого утра, взлетев Мунир набрал высоту, а затем резко снизился и прижавшись к земле, промчался над Ираком и службы ПВО его не засекли. Над Израилем перебежчика ждал «Мираж» и сопроводил на аэродром посадки.
Миг 21
Неизвестно, как сложилась бы шестидневная арабско-израильская война, если бы не были раскрыты тайны новейшего советского истребителя и другой военной техники, поставляемой Советским Союзом в арабские страны. Эта операция носила медицинское название «Пеницеллин».
Недавний случай с поставками МиГ 21 в Хорватию с Украины. На модернизированные советские самолёты поставили старые запчасти. Украина получила за ремонт семи МиГ 21 и продажу ещё пяти 13 миллионов евро, но, как оказалось, пять самолётов не подлежат эксплуатации из-за некачественного ремонта.
После взлёта с аэродрома в провинции Хама в Сирии сбит МиГ 21 сирийских ВВС. По одним источникам пилот катапультировался и расстрелян в воздухе боевиками во время спуска на парашюте. Сирийские же источники утверждают, что самолёт упал по техническим причинам и лётчик благополучно приземлился. Во всяком случае, это первая потеря сирийских ВВС в этом году.
По данным 2004 года, индийские МиГ 21 «Бизон» сокрушили со счётом 9:1 американских асов на F 15 и F 16 в показательных боях. Наш славный ветеран МиГ 21 претерпев множество модификаций не только выигрывал показательные бои, но и принимал участие во множестве локальных войн и конфликтов, где зарекомендовал себя достойным бойцом.
Миг 21
Подробнее о самолете
Инженеры-конструкторы при разработке военного летательного аппарата вносили несколько модернизаций в первые модели. Благодаря такой работе ученым удалось собрать научную информацию относительно разработки военной техники, которая оказалась бесценной.
Модернизация МиГ-21 помогла конструкторам создать военно-воздушный аппарат с отменными техническими и летными характеристиками, способный нести полный комплект вооружения, успешно поражать противника с воздуха, практически не раскрывая своего месторасположения. Вышеперечисленные характеристики современный истребитель сумел проявить на деле, принимая участие практически во всех военных действиях, имеющих место в разных частях нашей необъятной планеты.
«МиГ» для космоса и истребители четвертого поколения
С 1965 года ОКБ Микояна подключается к работе над не свойственной ему темой – экспериментальным пилотируемым орбитальным самолетом (ЭПОС). Программа называлась «Спираль», и в ее рамках сотрудниками ОКБ был разработан и построен дозвуковой самолет-аналог 105.11. Во время экспериментальных полетов самолет-носитель Ту-95К сбрасывал его с высоты 6 км. В 1977-1978 годах было выполнено 6 полетов, результаты которых применялись в дальнейшем при создании легендарного многоразового космического корабля «Буран».
В 1968 году ОКБ Микояна начинает работы над первым советским истребителем четвертого поколения Е-155МП (будущий МиГ-31). Истребитель-перехватчик дальнего радиуса действия был оснащен новейшим оборудованием, в том числе впервые в мире радиолокационной станцией с фазированной антенной решеткой. В 1979 году МиГ-31 пошел в серию, и сегодня его модифицированные версии используются в ВКС РФ. В марте 2018 года президент России Владимир Путин в послании Федеральному Собранию впервые продемонстрировал запуск новейшей авиационной гиперзвуковой ракеты «Кинжал» с высокоскоростного самолета-носителя МиГ-31. Аналогов этому авиационному комплексу в мире не существует.
Истребитель МиГ-29К
Другим истребителем четвертого поколения стал МиГ-29, принятый на вооружение в 1987 году. Широкое использование композитных материалов, рациональная аэродинамика и надежная автоматизированная система управления обеспечили самолету отличные маневренные характеристики. Все системы управления, защиты и вооружения впервые в мире объединены в единый комплекс, управляемый бортовыми компьютерами. В 1989 году на корабельной модификации МиГ-29К впервые был совершен взлет с палубы авианосца, оборудованной трамплином. На настоящий момент выпущено более 1600 экземпляров МиГ-29, значительная часть которых ушла на экспорт.
Самый массовый и самый бюджетный сверхзвуковой
Напомним, что МиГ-21 принят на вооружение в 1959 году, а разрабатывался конструктором Анатолием Бруновым еще раньше, в сталинскую эпоху, как истребитель третьего поколения, который обладал треугольным крылом и мог развивать скорость, в два раза превышающую звуковой барьер. Впоследствии МиГ-21 специалисты назвали самым массовым и самым бюджетным сверхзвуковым истребителем в мире, к тому же крайне ремонтопригодным. Действительно, он стал чемпионом по показателю цена-эффективность.
Фото из архива
МиГ-21 принят на вооружение в 1959 году.
На Западе тоже были хорошие истребители, но они выпускались куда меньшим тиражом (11.500 МиГ-21 против 5.000 американских F-4 Phantom), поэтому имели все шансы очень быстро закончиться. Здесь надо еще отметить, что F-4 оказался значительно дороже. Да и ряд летных характеристик был другим, учитывая, что одноместный и однодвигательный советский истребитель весил всего 8.730 кг, в то время как масса двухместного и двухдвигательного F-4 превышала 20 тысяч килограммов.
Еще один оппонент советской машины – французский однодвигательный и одноместный Mirage III. В качестве конкурента МиГов он имел больше шансов. Но опять-таки «натовцев» подвело советское массовое производство. «Миражей» произвели менее полутора тысяч штук. В то время как выпуск «двадцать первого» был налажен в Москве, Горьком и Тбилиси. Кроме того, по лицензии самолет собирался в Чехословакии.
В общем, случись тогда глобальная заварушка, Советский Союз получил бы если не качественное, то количественное превосходство в воздухе, но Третья мировая, по счастью, обошла мир стороной.
Краткое описание военного самолета
Истребитель, изготовленный советским производителем МиГ-21, в любой модификации предусматривает наличие треугольного и хвостового крыльев, то есть традиционного оперения. Воздухозаборник многорежимного типа располагается ближе к носовой части воздушного аппарата. Воздухозаборник оснащен центральным телом с бортовой радиолокационной станцией внутри. Антенну РЛС прикрывает конус с продольным подвижным ходом. Специальный гидропривод приводит в движение конус и фиксирует элемент в нужном положении.
На фюзеляжной части под крылом самолета расположены створки для основных стоек шасси, оснащенные колесами в диаметре достигающие 800 мм. Такой размер колес помогает взлетать или приземляться истребителям даже с плохо оборудованных взлетно-посадочных полос.
Технические характеристики МиГ-21:
Кабина пилота у более усовершенствованных моделей МиГ-21 стала намного эргономичней, для ее оснащения стали использовать современную авионику, кресло для пилота представляло собой катапультный механизм КМ 1, который между пилотами назывался «ноль-ноль». При захвате истребителя лучом противника в кабину пилота моментально поступает сигнал от обтекателя, расположенного на хвостовом оперении самолета. Система для опознания устанавливалась на самой вершине киля.
Авиапроизводители изготовили более 11 тысяч единиц маневренных истребителей МиГ-21, которые в настоящее время числятся на вооружении многих стран. Популярность данной модели объяснялась отменными летными и техническими характеристиками, ведь не каждой модели военно-летательного аппарата была присуща максимальная скорость в 2175 км/ч и дальность полета в 1210 км.
Благодаря запуску массового производства удалось в значительной степени снизить стоимость истребителя. К примеру, для производства военной техники, применяемой для наземных войск, приходилось выделять примерно в полутора раз больше денежных средств, чем для изготовления МиГ-21. Свое первое боевое применение военно-воздушный транспорт сумел получить еще во время военных действий, имеющих место во Вьетнаме.
За годы своего существования легендарный истребитель, как ранее мы уже отмечали, принимал участие во многих военных конфликтах. И практически во всех противостояниях успешно справлялся с поставленной военной задачей. В настоящее время модель МиГ-21 считается устаревшей, но тем не менее числится на вооружении многих стран.
Модификации МиГ 21
МиГ 21 на протяжении всех лет существования постоянно дорабатывался, МиГ 21Ф 13 сменил перехватчик МиГ 21П. Установив на машину новый радиолокационный прицел и повысив запас топлива, выпустили серию с индексом МиГ 21ПФ, а затем истребитель с усовершенствованным оборудованием и вооружением, с иным фонарём кабины получил обозначение МиГ 21ПФМ.
Постепенно обозначился отход от концепции лёгкого истребителя – вес машины возрастал, усложнялось оборудование и вооружение. Второе поколение семейства 21-х в 1964 году оборудовали новой радиолокационной станцией «Сапфир-21» и пушкой ГШ-23Л, машину обозначили как МиГ 21С. Для ВВС Советского Союза самолёт оснастили новой силовой установкой Р-13-300 и она получила название МиГ 21СМ.
МиГ 21
Самая лучшая и совершенная модификация представлена третьим поколением МиГов. Этот вариант получил обозначение МиГ 21 бис и стал единственным в этом поколении. На нём стояла усовершенствованная РЛС «Сапфир-21М», доработанное прицельное оборудование, а вооружение усилили новой ракетой Р-13М. Для ВВС машины оснастили оборудованием для захода на посадку вслепую – системой «Полёт-ОИ», а самолёты противовоздушной обороны получили комплект аппаратуры наведения «Лазурь-М».
Технические характеристики МиГ 21 бис в 1972 году улучшены за счёт установки на машину нового двигателя Р-25-300. Лётные параметры истребителя стали сопоставимы с американским F 16, уступая ему в авионике и боевой нагрузке.
Миг 21
Модернизированный в 1993 году МиГ 21 93 разработан для размещения современного ракетного вооружения, новой электрической системы управления и бортовой мощной РЛС «Копьё». Эти машины шли на экспорт и замену старых МиГ 21, которые имелись во многих странах за рубежом.
Многие иностранные фирмы, в частности, израильские и индийские предлагали свои услуги по доработке, установке новейшего оборудования и вооружения этого легендарного самолёта.
Миг 21
