M7 Spider Управляемое противопехотное минное поле

Слайд 4Литература1. Боевой устав инженерных войск: часть II. Рота, взвод, отделение /

утв. НГШ ВС – пер. зам. МО РБ 29.11.05. – Минск, МО РБ, 2005. – 304 с.2. Костко, Ю.В. Учебник сержанта инженерных войск: учебник / Ю.В. Костко, С.В. Кондратьев; под ред. И.Н. Лисовского. – Минск: МО РБ, 2008. – 454 с.3. Мисурагин, И.А. Военно-инженерная подготовка: учебное пособие / И.А. Мисурагин, В.В. Балута. – Минск: МО РБ, 2008. – 253 с.4. Инженерные боеприпасы: руководство по материальной части, книга 3 / М. Воениздат. 1979. – 220 с.5. Григоренко, С.В. Инженерные заграждения / : собр. уч. мат. по изуч. программе. – Электронный учебно-методический комплекс (270 Мб). – Минск, 2015. – 1 электрон. опт. диск (CD-ROM): зв., цв.

Слайд 6Комплект управления противопехотным минным полем УМП-3 предназначен для управления по проводам

состоянием противопехотного минного поля (боевое – безопасное) и избирательного взрыва мин.

Основные тактико-технические характеристикиТип применяемых мин …………………………………ОЗМ-72, МОН-50, МОН-90, МОН-100, МОН-200Дальность управления До 1000 м Количество линий управления 4 шт. Количество исполнительных приборов, подключаемых к каждой линии управления 10 шт.Допустимое количество мин, подключаемых последовательно к одному исполнительному прибору 2 шт.Время перевода в боевое состояние Не более 5 сВремя перевода в безопасное состояние Не менее 3 минВремя работы в минном поле 6 месяцевСпособ установки ПМЗ-4 и вручнуюИсточник питания 2-НКП-20 2 шт.Время боевой работы от АКБ без подзарядки 8-50 часовТемпературный диапазон применения от -40 до +50 °С Масса комплекта в упаковке 370 кг

Комплект средств противопехотного минирования УМП-4

Предназначен для создания управляемого противопехотного минного заграждения.

КСППМ состоит из следующих компонентов:

1
4
2
2
2
2
1
10

Функционирование

Управляемое минное поле условно разделено на 4 зоны длиной по 50 м каждая. Каждая зона имеет неконтактный датчик цели сейсмического или оптического принципа действия с зоной реагирования, согласованной с боевой частью противопехотной осколочной мины ОЗМ-72.

Комплект КСППМ обеспечивает следующие функции:

  • обнаружение объекта с помощью неконтактных датчиков цели;
  • передачу сигналов через исполнительные блоки на ПУ;
  • отображение на пульте информации о вторжении объекта;
  • приведение в действие соответствующей БЧ по команде оператора или автономно, в зависимости от выбранного режима работы (боевой управляемый, боевой автономный, боевой радиоуправляемый).

Комплект позволяет контролировать с отображением на лицевой панели пульта управления:

  • целостность линии управления;
  • наличие боевой части;
  • факт подключения выносных датчиков цели;
  • источники тока в пульте управления и в выносных датчиках цели.

Комплект может быть использован как чисто сигнализационное устройство (без БЧ) или в смешанном составе.

Дизайн

M7 Spider MCU с 3 MGL

Система состоит из блоков управления боеприпасами (MCU), пульт дистанционного управления (RCS) и ретранслятор для увеличения дальности связи. Для каждого RCS можно настроить до 63 MCU. К каждому MCU можно подключить до шести миниатюрных гранатометов (MGL), каждая из которых покрывает дугу в шестьдесят градусов. Блоки MCU устанавливаются вручную, после чего оператор может дополнительно приказать развернуть шесть трехпроводных линий для обеспечения сети зондирования. Оператор может находиться на расстоянии до мили от боеприпаса или дальше с помощью ретранслятора. Когда активирована трехпроводная линия, MCU, подключенный к линии, передает беспроводной сигнал на станцию ​​дистанционного управления с использованием инфраструктуры управления ключами на поле боя армии США или электронной системы управления ключами ВМС (EKMS). Оператор в RCS может в этот момент выбрать выстрел из одного или нескольких прикрепленных боеприпасов (гранат или другого).

MCU питается от сменной батареи, которой хватает примерно на 30 дней. После выстрела систему можно вывести из строя и оснастить свежими гранатами.

M-7 Spider также можно приказать «обнулить», очистить все данные, хранящиеся в его памяти, чтобы предотвратить удаление систем противником. Кроме того, если система будет взломана или транспортирована во время охраны, она будет отключена. M7 Spider не имеет возможности самоуничтожиться или стать жертвой активированной мины или взрывного устройства.

MCU может использоваться с рядом различных суббоеприпасов; некоторые из них считаются «несмертельными».

Комплект ручного минирования специальной сигнальной миной КРМ-С и сигнально-осветительной миной КРМ-СОМ

Комплект КРМ-С предназначен для оперативного минирования местности миной ССМ, обеспечивающей нелетальное поражение живой силы противника и свето-звуковую сигнализацию о появлении противника на месте установки мины. Комплект КРМ-СОМ предназначен для оперативного минирования местности миной СОМ, обеспечивающей световую и звуковую сигнализацию о появлении противника и освещении места расположения мины в ночное время.

Тактико-технические характеристики:

Общая масса, кг1,7
Габаритные размеры, мм
Тип взрывателя
Количество нитевых растяжек во взрывателях КРМ-С и КРМ-СОМ4
Длина разброса растяжек, мдо 10
Время дальнего взведения мин ССМ, секне менее 50
Количество элементов:
4
2
6
Дальность видимости светового сигнала км, не менее:
0,5
2
Время освещения места срабатывания КРМ-СОМ, секне менее 30
Дальность слышимости звукового сигнала, км, не менее0,3

Основные виды

Мина представляет собой помещенное в металлический корпус взрывчатое вещество, объединенное со взрывателем и приводным устройством, которые обеспечивают подрыв боеприпаса. Для уничтожения танков и иной бронетехники противника применяются противотанковые мины (серии ТМ и ТМК). Противопехотные мины предназначены для уничтожения сухопутных войск противника (серии МОН-50, 90, 100, 200, ПМН, ПОМЗ).

Также применяются противодесантные мины (серии ПДМ и ЯРМ) и иные специальные снаряды. Разнообразие их велико: от банальных ловушек и растяжек до магнитных, направленных, подледных и других специфически устроенных зарядов.

Установка минных полей минными заградителями

При осуществлении минирования противотанковых минных полей с помощью заградителей заряды можно размещать и на земле, и в небольшой лунке. В состав расчета заградителя ПМЗ-4 входит пять человек, а его основной задачей является установка противотанковых минных полей.

Оператор расчета, первый номер, располагается непосредственно на заградителе и определяет шаг минирования, наблюдает за перемещением зарядов на транспортерной ленте и осуществляет управление плугом. Три человека достают мины из контейнера, находящегося в кузове автомобиля, и помещают их на транспортерную ленту. Пятый человек – это водитель тягача. Шаг минирования таким способом варьируется от 4 до 5,5 метров.

Установка противопехотных минных полей производится минными заградителями ПМЗ-4, обязательным условием при этом должно быть оборудование специальными лотками, а в качестве мин используются либо фугасные, либо осколочные заряды.

Слайд 19Проверка работоспособностиВ этом режиме переключатель ПИТАНИЕ должен находиться в положении ПРОВ,

а переключатель ЛИНИЯ – в положении, соответствующем номеру проверяемой линии управления. При этом источник тока подключен к схемам индикации ПИТАНИЕ и ЛИНИЯ, к преобразователю, к датчику тока и кнопкам 1-10. Одновременно через двухпроводную линию управления, соответствующую положения переключателя, источник тока и конденсаторы подключены к входным обмоткам согласующих трансформаторов исполнительных приборов, подключенных к этой линии управления. Индикатор ПИТАНИЕ горит, а индикатор ЛИНИЯ не горит.При прожатии на пульте управления одной из кнопок 1-10 от генератора подается в линию управления сигнал определенной частоты, который принимается индуктивно-емкостным контуром ИП, настроенным на данную частоту. Боевой конденсатор прибора заряжается до напряжения 7 В. При условии целости электровзрывной цепи электровоспламенителя мины (электродетонатора) через него протекает ток, не вызывающий срабатывания электровоспламенителя. Этот ток вызывает срабатывание реле и замыкание контакта. От источника тока через датчик тока поступает электрический сигнал на схему индикации ЛИНИЯ, индикатор ЛИНИЯ загорается. Если цепь электровоспламенителя разорвана, то индикатор ЛИНИЯ при нажатии соответствующей кнопки не загорается.

Тактико-технические характеристики:

Масса кассеты, кг9,6
Масса вышибного заряда, кг0,01
Габаритные размеры, мм:
48
140
Количество мин ПТМ-4 в кассете, шт.2
Масса мины, кг3,25±0,25
Масса заряда ВВ, кг1,4
Тип ВВТГ-40
Тип взрывателя неконтактный магнитный ВТ-14, с
программируемым самоликвидатором
Габаритные размеры мины, мм:

  • длина
  • ширина
  • высота

350
110
55

Время дальнего взведения, сек40÷80
Время  самоликвидации регулируемое, час6; 12; 24; 48
Средства установки вертолетная система минирования ВСМ-1,
универсальный минный заградитель УМЗ,
переносной комплект минирования ПКМ
Температурный  диапазон применения, ºС-40÷ +50
Гарантий срок хранения, лет10

Тактико-технические характеристики мины М67

  • Тип мины: противопехотная осколочная выпрыгивающая кругового поражения
  • Корпус: металл.
  • Масса: 540г.
  • Масса взрывчатого вещества (А5): 21 г.
  • Длина радиуса сегмента: 6.5 см.
  • Высота сегмента: 7 см.
  • Угол сегмента: 35 град..
  • Длина датчика цели (в одну сторону): 600 см.
  • Чувствительность: 454г.
  • Время боевой работы: 4 часа
  • Время перевода в боевое положение: 45 сек – 2 мин.
  • Температурный диапазон применения: -12 –+50 град.

Тактико-технические характеристики мины М72

  • Тип мины: противопехотная осколочная выпрыгивающая кругового поражения
  • Корпус: металл.
  • Масса: 540г.
  • Масса взрывчатого вещества (А5): 21 г.
  • Длина радиуса сегмента: 6.5 см.
  • Высота сегмента: 7 см.
  • Угол сегмента: 35 град..
  • Длина датчика цели (в одну сторону): 600 см.
  • Чувствительность: 454г.
  • Время боевой работы: 48 часов
  • Время перевода в боевое положение: 45 сек – 2 мин.
  • Температурный диапазон применения: -12 –+50 град.

155 мм гаубичный снаряд М692 (М731) в разрезе.

Мины на заводе-изготовителе упаковываются в корпуса снарядов по 36 штук. Перевод взрывателей в боевое положение происходит автоматически через 45 сек-2 минуты после выбрасывания из снаряда.

Существенным недостатком мины является недопустимость падения на твердые поверхности ( асфальт, бетон), т.к. в этом случае может происходить разрушение корпуса мины или выход из строя ее механизмов.

Основные характеристики

Основными характеристиками при устройстве минных полей являются:

  • плотность (характеризует частоту закладки мин);
  • глубина (может различаться, в зависимости от вида устанавливаемых мин);
  • протяженность установки (зависит от конкретной обстановки на линии фронта и в целом от хода боевых действий).

Плотность и глубина установки мин также имеют прямую зависимость от назначения минного поля, характеристики местности (равнинная или пересеченная, сухая или заболоченная), общей ситуации на линии соприкосновения.

При минировании важно, чтобы при взрыве снаряда не произошло поражения своих войск осколками или ударной волной, а для этого расстояние до позиций войск должно быть не менее 50-70 метров. Плотность установки зарядов для противотанкового заграждения должна составлять от 600 до 1000 мин на 1 километр линии фронта

Минные тралы

Мины являются гораздо более древним изобретением, чем многие могут себе представить. Известно, что уже в 1277 году китайские военные использовали мины против монгольских орд. Но первые машины для разминирования минных полей появились гораздо позже. К примеру, первый минный трал датируют 1918 годом. Он был создан французами, и представлял собой обычный танк с прикрепленным к нему плугом.

Позже на основе танков создавались и другие механизмы. К примеру, барабан с металлическими цепями. Когда танк едет, цепи с силой бьют по земле, что приводит к подрыву мин. Различные тралы на основе танков активно применяются и по сей день. Причем одними из лучших считаются российские машины для обезвреживания мин. Как правило они представляют собой прицепное устройство, которое крепится к танку или бронированной машине разминирования БМР-3. Они буквально перепахивают поле, чтобы “выкорчевать” мины и уничтожить их.

Российский трал ТМТ-С признан одним из лучших в мире

К примеру, широкое распространение получил трал ТМТ-С (Танковый Минный Трал Сплошной), принятый на вооружение российской армии в 2007 году. Он имеет вес 13 т, а его скорость траления достигает 15 км/ч. Он выдерживает подрыв одновременно до 10 противотанковых мин. ТМТ-С может разминировать противотанковые, противоднищевые и противобортовые мины самых разных типов. Кроме того, трал устраняет системы инициирования взрывов и фугасов и мин, обрывая провода. Также ТМТ-С обладает электромагнитной приставкой для устранения мин, реагирующих на изменение магнитного поля.

Робот-сапер «Уран-6»

Ярлыки

  • “хаттабка”
  • “SIVALKA – VM8”
  • 122мм А1ЖД
  • 240мм
  • 2А42
  • 2Б16
  • 2Б25
  • 2Б9
  • 2С23
  • 2с4
  • 2С9
  • 346-E
  • 3Б30
  • 3БК19
  • 3БМ66
  • 3В-21
  • 3В035
  • 3ВОФ64
  • 3Д6
  • 3О13
  • 3О14
  • 3О16
  • 3ОФ-49
  • 3ОФ22
  • 3ОФ29
  • 3ОФ32
  • 3ОФ39
  • 3ОФ44
  • 3УБК10-3
  • 3УБК20
  • 3УОФ17
  • 3УОФ8
  • 3Ф2
  • 3Ш2
  • 57Э6Е
  • 9К119
  • 9М111М
  • 9М113
  • 9М115
  • 9М117
  • 9М119
  • 9М119М
  • 9М131Ф
  • 9М133
  • 9М22У
  • 9М27К2
  • 9М27С
  • 9М28Д
  • 9М79-1
  • 9Н123К
  • 9Н128С
  • 9Н210
  • 9Н235
  • 9Н24
  • 9Н511
  • 9M133-1 TB(F)
  • 9M133-2
  • А-50 “Шмель”
  • А133
  • авиабомба
  • аналитика
  • АО-10
  • АО-15
  • АО-2
  • БКФ
  • блицкриг
  • БМ-21
  • БМП-1
  • БМП-2
  • боеприпасы
  • БПЛА
  • БПЛА “Ланцет”
  • БПЛА-камикадзе
  • БТР-50
  • БТР-80
  • В-491
  • ВГ-67
  • вертолет
  • ВЗД 6 Ч
  • ВМГ
  • ВОГ-17
  • ВОГ-25П
  • война
  • вооружение
  • воры
  • ВП-16ГЧ
  • ВПДМ-1М
  • ВПЗ-120
  • ВПМ SF-1
  • ВСУ
  • Г-620Ш
  • ГВМЗ-7
  • Герань-2
  • Гитлер
  • горлодерики
  • граната
  • двоемыслие
  • дезертир
  • денацификация
  • диверсия
  • ДКРП-4
  • ДРГ
  • ДТМ-75
  • заграждения
  • ЗБК18М
  • ЗОФ39
  • ЗРП “Тропа-2”
  • ЗРПК “Панцирь-С1”
  • зубы дракона
  • Инвар
  • инженерка
  • ИСМД
  • К-51
  • Ка-52
  • КАБ-20С
  • КАМАЗ-6350АТ
  • камикадзе
  • кассетные боеприпасы
  • КИБ
  • КМГУ
  • КМТ-6
  • КМТ-7
  • КОБЭ
  • коллаборанты
  • Контакт-1
  • Краснополь
  • Крым
  • культура
  • ловушка
  • М-6
  • Мародер
  • МВЗ-72
  • МВП-62
  • МВЧ-62
  • медицина
  • Метис-М1
  • Ми-24
  • Ми-8
  • минный шлагбаум
  • миномет
  • мины
  • МЛ-7
  • МЛ-8
  • МОБ
  • мобики
  • МОН-100
  • МОН-200
  • МОН-50
  • МОН-90
  • мракобесие
  • МРВ-У
  • МУВ-4
  • муляжи
  • Награды
  • наемники
  • НАР
  • НВУ-П “Охота”
  • О-16
  • О-832
  • О-832ДУ
  • ОГ-7В
  • ОЗМ-72
  • Орлан-10
  • ОФ 843 Б
  • ОФ-25Т
  • ОФ-62
  • ОФ-НМР
  • ОФ25
  • ОФ26
  • ОФ36
  • ОФ56
  • ОФ64
  • ОФАБ 100-120
  • ОФАБ 250-270
  • ОФАБ-25
  • ОФАБ-25П
  • ОФСП
  • ПГ-7
  • ПГ-7ВЛ
  • ПГ-7ВР
  • ПГ-7Л
  • ПГ-7М
  • ПГ-7С
  • ПГ-9
  • ПДМ-1М
  • ПЗРК
  • ПКМ
  • пленные
  • ПМД-6М
  • ПМН
  • ПМН-2
  • ПМН-4
  • ПОБ
  • ПОБ “Пилка”
  • подрыв
  • политика
  • ПОМ-2
  • ПОМ-2Р
  • ПОМ-3
  • Пропаганда
  • психбольные
  • ПТАБ 2.5М
  • ПТАБ-2.5
  • ПТАБ-2.5КО
  • ПТАБ-2.5МБ1
  • ПТАБ-2.5МБ2
  • ПТКМ-1Р
  • ПТМ-1С
  • ПТМ-3
  • ПТМ-4
  • ПТРК
  • ПТУР
  • Путин
  • пфм
  • ПФМ-1С
  • Р-187-П1 “Азарт”
  • Р-360 ПКР “Нептун”
  • разминирование
  • растяжка
  • РГ-60АЗ
  • РГ-60ТБ
  • РГД-5
  • РГК-60КД
  • РГК-60РД
  • РГК-60СЗ
  • РГМ-2М
  • РГН
  • РГО
  • РГР
  • РГТ-27С
  • РГТ-27С2
  • РДГ-М
  • РКГ-1600
  • РКГ-3
  • РМГ
  • робот-камикадзе
  • Росгвардия
  • РПВ-16
  • РПГ
  • РПГ-18
  • РПГ-22
  • РПГ-26
  • РПГ-30
  • РПГ-7
  • РПО-А
  • РСЗО
  • РСЗО “Ураган”
  • РШГ-1
  • РШГ-2
  • С-5
  • С-8ОФ
  • С6-1
  • СВО
  • СВУ
  • СГПЭ
  • снаряды
  • СПГ-9
  • СССР
  • Стрела-3
  • Т-62
  • Т-62М
  • Т-64БВ
  • Т-64БВ обр.2017 г.
  • Т-72
  • Т-72АМТ
  • Т-80БВ
  • Т-80БВМ
  • танк
  • ТБГ-7В
  • ТБГ-7ВЛ
  • ТМ-120
  • ТМ-46
  • ТМ-62
  • ТМ-62М
  • ТМ-62П3
  • ТМ-73
  • ТМ-83
  • Тор-М2ДТ
  • Точка-У
  • трофеи
  • Ту-141 “Стриж”
  • Ту-95
  • УБ-32
  • УДЗ
  • УДШ
  • УЗРГ
  • УЗРГМ
  • УЗРГМ-2
  • УМП-3
  • УМПК
  • УР-77
  • УР-83П
  • УРП
  • Ф-864
  • Ф1
  • ФАБ-500
  • ФАБ-500 М62
  • Х-31ПК
  • Х-55
  • ЭДПР
  • ЯМ
  • ЯРМ
  • AF11
  • AF72
  • AGM-88
  • APOBS
  • AT-2
  • AT-4
  • AZ111A2
  • BGR M/50
  • BONUS
  • BOZENA
  • Browning M2
  • BULSPIKE
  • C4
  • CAESAR
  • COIED
  • D529
  • D544
  • D571
  • DA58
  • DM1399
  • DM22
  • DM31
  • DM51A2
  • DM82A3
  • DPICM
  • FADAK 2
  • FGM-148 Javelin
  • FIM-92 Stinger
  • Forvard Observations Group
  • GHO-1
  • GMLRS
  • GRAD 2000
  • GTB-7MA
  • HARM
  • HE 120
  • HE-843B
  • HE120
  • HE60MA
  • HIMARS
  • HPD A2
  • IED
  • KIZILELMA
  • L14A1
  • LRU
  • M-107
  • M1
  • M107
  • M1101
  • M112
  • M142 HIMARS
  • M18A1
  • M30
  • M30A1
  • M31
  • M406
  • M433 HEDP
  • M48
  • M483
  • M50
  • M572A2
  • M577
  • M70/M73
  • M72 EC
  • M72A7
  • M73
  • M741
  • M795
  • M903
  • M971
  • M982
  • MAM-L
  • MARS
  • MATADOR
  • MI AC AH F1
  • MI AC ID 51
  • MICLIC
  • MILAN
  • Minenräumpanzer Keiler
  • Minröjningsorm
  • MLRS
  • MO 120 RT
  • MO-120-RT
  • MP-11B
  • MRAP
  • NAURocket
  • NLAW
  • NM28
  • O-832-DU
  • O-LM60
  • OF-540
  • OF-NMR
  • OG-7V
  • OG-9
  • OG-9P
  • Pansermine M/56
  • Panzerfaust 3
  • PBXN-114
  • PG-7
  • PG-7VT
  • PR-14
  • PSM-1
  • PSRL-1
  • RAAM
  • RCIED
  • RGW-90
  • RHEAT-7MA2
  • RTB-7MA
  • RZ60
  • SBIED
  • Shahed-136
  • SLAP
  • SVBIED
  • Switchblade300
  • Type 59
  • Type-69
  • UB-75HE
  • UOR-281U
  • UTM-68P1
  • VBIED
  • VOIED

Слайд 21Избирательный взрыв. В режиме избирательного взрыва переключатель ПИТАНИЕ должен находиться в положении

ВЗР, а переключатель ЛИНИЯ – в положении, соответствующем номеру линии управления, к которой подключена мина, подлежащая взрыву. При этом минное поле остается в боевом состоянии и дополнительно к кнопкам 1-10 подключается источник тока. При прожатии одной из кнопок 1-10 с ПУ от генератора подается электрический сигнал определенной частоты, который по линии управления, выбранной переключателем ЛИНИЯ, принимается индуктивно-емкостным контуром исполнительного прибора, имеющим соответствующую частоту. В приборе срабатывает реле и замыкает контакт. Боевой конденсатор разряжается на электровоспламенитель (электродетонатор) и вызывает взрыв мины, подключенной к данному исполнительному устройству.

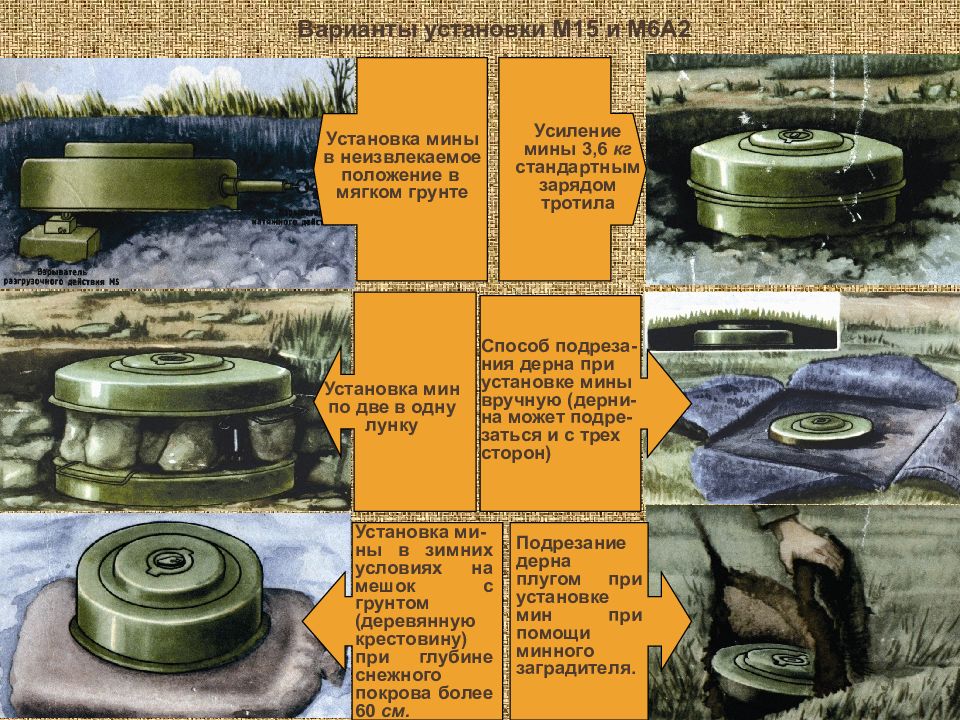

Установка ручным способом

При ручном способе минирования заряды можно ставить как на грунт, так и с заглублением в грунт на глубину, не превышающую 10 сантиметров, дающую возможность дополнительной маскировки.

Процесс установки снарядов выглядит следующим образом: в земле выкапывается углубление размером не больше самого заряда, в которое он и помещается. Рукоятку механизма взрывателя следует с транспортировочного положения переключить на боевое. После чего, сняв чеку и крышку дистанционного механизма, вытащить его нить на расстояние приблизительно 1 метр.

Мина тщательно маскируется. Место минирования нужно покинуть, держа крышку дистанционного механизма в руках, вытягивая нить на всю длину, что составляет около пяти метров. По истечении 20 секунд, прошедших с момента вытягивания нити, мина переходит в состояние боевой готовности.

Установка минных полей ручным способом осуществляется строго по регламенту. Саперный взвод, производящий минирование заграждений, состоит из трех отделений, два из которых непосредственно осуществляют закладку мин, а третье производит поднос предварительно подготовленных зарядов на исходную позицию.

Переносной комплект минирования ПКМ-1 «Ветер-М»

Переносной комплект минирования ПКМ-1 является
простейшим общевойсковым средством
дистанционной установки противотанковых и
противопехотных минных полей.
С помощью комплекта личный состав
мотострелковых и танковых подразделений может
устанавливать противопехотные и
противотанковые минные поля перед своим
передним краем,  в том числе и в условиях
непосредственного соприкосновения с
противником. Причем установка может
производиться как заблаговременно, так и в ходе
боя. Это значительно повышает тактические
возможности в обороне общевойсковых
подразделений.

Комплект состоит из
примитивного пускового станка, подрывной
машинки ПМ-4, 2 катушек с кабелем (2×50м.) и сумки для
переноски комплекта.
Вес комплекта 2.6 кг.
Станок представляет собой небольшой
металлический лист с прикрепленным к нему под
углом 45 градусов поддоном с электрическим
контактом.
Этот станок используется для размещения на нем
кассет, внутри которых находятся
противопехотные или противотанковые мины и для
выстреливания мин из кассет.
Принцип работы предельно прост — при
присоединении касеты к станку, контакты кассеты
и станка замыкаются между собой. При подаче
электроимпульса от подрывной машинки или любого
иного источника тока воспламеняется вышибной
пороховой заряд в кассете, который выбрасывает
мины на дальность 30-35 метров.

Кассеты с различными типами мин совершенно
идентичны по размерам и различаются лишь
маркировкой.Кассета КСФ-1 содержит 72
противопехотные мины ПФМ-1.
Кассета КСФ-1С-0.5 содержит 36 противопехотных мин
ПФМ-1 и 36 ПФМ-1С
Кассета КСФ-1С содержит 64 противопехотные мины
ПФМ-1С.
Кассета КСО-1 содержит 8 противопехотных мин ПОМ-1.
Кассета КПОМ-2 содержит 4 противопехотные мины
ПОМ-2
Кассета КПТМ-3 содержит 1 противотанковую мину
ПТМ-3.
Кассета КПТМ-1 содержит 3 противотанковые мины
ПТМ-1.

Выброшенные из кассеты мины в соответствии с
законом рассеивания разбрасываются на
местности, образуя эллипс рассеивания. Так,
например, одна кассета типа КСФ-1 или КСО-1
образует эллипс размером  шириной 8-10 метров и
длиной 18-20 метров. Между минами типа ПФМ (фугасные
нажимного действия) расстояния 0.6 -2м,
что обеспечивает вероятность поражения 0.3-0.5.
Между минами типа ПОМ (осколочные натяжного
действия) растояния будут составлять от 1.5 до 7
метров. Однако с учетом того, что длины натяжных
нитей мины до 2 метров верятность поражения
достигает 0.7. Противотанковые мины выбрасываются
на дальность до 100м. и попадают в зону таких же
размеров. Учитывая, что для противотановых
минных полей из противоднищевых мин вполне
приемлемо расстояние между минами в ряду 9-12м., то
тактика действий при установке с помощью ПКМ
минных полей противотанковых и противопехотных
одинакова.

Минное поле (однополосное) любой протяженности
можно устанавливать последовательно,
перемещаясь по траншее после каждого пуска на 8-10
метров. Или же минное поле можно установить
одномоментно, разместив нужное количество
станков через каждые 8-10 метров, причем, объединив
электросеть, установить минное поле нужной
протяженности можно с одного пульта управления.
Многополосные минные поля можно устраивать,
перемещая линию пуска на нужное расстояние назад
после установки предыдущей полосы, но не менее,
чем на 30 метров, с тем, чтобы первая и вторая
полосы не накладывались частично друг на друга.
Плотность минирования можно повысить,
выбрасывая последовательно с одного и того же
места мины из двух-трех и более кассет.

Ценностью данной системы дистанционного
минирования вляется ее простота; возможность
минировать, не выходя из траншеи; устанавливать
минные поля внезапно для противника, в нужном
месте и в нужное время.

Кассеты в состав комплекта не входят, а
поставляются как и иные боеприпасы. Более
подробно о минных кассетах на сайте «Сапер»
в статье «Кассеты
СДМ»

Источники

1.Инженерные боеприпасы. Руководство по
материальной части и применению. Книга первая.
Военное издательство МО СССР. Москва. 1976г.
2.Инженерные боеприпасы. Руководство по
материальной части и применению. Книга третья.
Военное издательство МО СССР. Москва. 1979г.
3. Б.В.Варенышев и др. Учебник. Военно-инженерная
подготовка. Военное издательство МО СССР. Москва.
1982г.
4.Е.С.Колибернов и др. Справочник офицера
инженерных войск. Военное издательство МО СССР.
Москва. 1989г.
5.Е.С.Колибернов и др. Инженерное обеспечение боя.
Военное издательство МО СССР. Москва. 1984г.
6. Руководство по дистанционному минированию в
операции (бою).Военное издательство МО СССР.
Москва. 1986г.

Комплект противотанкового ручного минирования КРМ-Т с противотанковой миной ПТМ-4Р

Комплект предназначен для ручного противотанкового минирования миной ПТМ-4Р, поражающей все современные танки со стороны днища под всей проекцией.

Состав комплекта КРМ-Т:

  • мина ПТМ-4Р;
  • устройство ручное пусковое УРП-Т
  • установщик УВС;
  • упаковка.

 Тактико-технические характеристики:

Общая масса, кг3,5
Габаритная размера, мм390х69х118
Масса заряда ВВ мины ПТМ-4Р (ТГ-40), кг1,4
Установка комплектана поверхности земли и в грунт
Устанавливаемое время самоликвидации, час8, 12, 24, 48
Время самодеактивации, сутки120
Время дальнего взведения, сек40-80
Температурный диапазон применения, °СОт -40 до +50
Гарантийный срок хранения, лет10

Установка разминирования УР-77 «Метеорит»

Минные поля. Очень простое и очень эффективное средство защиты своих позиций от вражеских атак. Конечно, они не являются абсолютным средством сдерживания, но борьба с ними отнимает немало сил и времени. Самый первый способ создания проходов в минных полях появился вскоре после мин и заключался в ручном обнаружении и обезвреживании вражеских «сюрпризов». Эффективно, но долго и рискованно. К тому же подготовка хорошего специалиста-сапера дело небыстрое и сложное.

• Альтернатива живым саперам – металлические минные тралы. Но этот вид противоминной аппаратуры получит распространение только во времена широкого применения танков. Были попытки использовать для разминирования артиллерию, но это выходило еще сложнее, еще дольше и нецелесообразней: нужно было укладывать снаряды с большой точностью. Да и то, при большом расходе боеприпасов в проходе все равно оставалась пара-тройка работоспособных мин.

• Первый шаг к современным системам разминирования сделали англичане в 1912 году. Тогда некий капитан Макклинток из бангалорского гарнизона предложил революционное (как потом окажется) средство для борьбы с… нет, не с минами – с колючей проволокой. В те времена это заградительное средство портило армиям не меньше крови, чем пулеметы или другое оружие.

• Суть предложения Макклинтока заключалась в уничтожении проволочных заграждений взрывом. Для этого пятиметровую трубу «зарядили» 27 килограммами пироксилина. Сей боеприпас предлагалось подсовывать под заграждение и подрывать. Два-три взрыва и пехота может пройти через образовавшиеся «ворота». За удлиненную форму боеприпас прозвали «Бангалорской торпедой».

• В ходе Первой Мировой войны было замечено, что «Торпеды» могут применяться не только по одной, но и в связке – несколько труб можно было соединять по несколько штук, а для удобства перемещения по полю боя передние секции устанавливались на лыжи или колеса.

• Между мировыми войнами появилась идея, заключавшаяся в одновременном применении и танковых тралов, и «Бангалорских торпед». Танк тралами проделывал проход для себя и буксировал связку из труб со взрывчаткой. Далее этот «хвост» подрывался, и вслед за танком могла идти пехота. Первой серийной машиной, приспособленной для такой работы, стал Churchill Snake, тащивший за собой последовательно 16 пятиметровых труб.

Вслед за танком

• В Советском Союзе о сухопутных «Торпедах» знали и вели соответствующие работы. Но перед войной в стране были более приоритетные вопросы, поэтому первое подобное средство разминирования инженерные войска получили только после войны. Первый советский удлиненный заряд УЗ представлял собой двухметровую трубу диаметром 7 см, в которую помещалось 5,2 килограмма тротила.

• Немного позже появилась возможность собирать УЗ в треугольные секции УЗ-3 (по три заряда каждая), которые, в свою очередь, можно было соединять в конструкцию до ста метров в длину. Способ применения последовательности УЗ-3 оставался прежним – танк с тралом вытаскивал заряды разминирования, после чего происходил их подрыв. Благодаря треугольной форме секции УЗ-3 на минном поле образовывался проход шириной до шести метров.

• УЗ и УЗ-3 оказались эффективным средством разминирования, но не обошлось без недостатков. Собственно разминирование проходило буквально в мгновение ока. А вот подготовка не могла сравниться с ним по скорости. К тому же танк был хорошей целью для противника, не говоря уже о том, что бронемашине можно найти и более «боевое» применение.

Слайд 20Боевое состояние.В режиме боевого состояния переключатель ПИТАНИЕ должен находиться в положении

БОЕВ, а переключатель ЛИНИЯ в одном из положений 1-4. При этом источник тока подключен к обеим схемам индикации, к преобразователю напряжения и от него через датчик тока по всем четырем двухпроводным линиям управления независимо от положения переключателя ток поступает на входные обмотки трансформаторов и выпрямители всех ИП. В ИП заряжаются боевые конденсаторы до напряжения 80-140 В. Индикатор ПИТАНИЕ горит. Индикатор ЛИНИЯ не горит. К кнопкам 1-10 пульта управления в этом режиме источник тока не подключен. При воздействии на датчик (растяжку) происходит прожатие кнопки в ИП штоком замыкателя или ударником НМ взрывателя МВЭ-72, навинченного на ИП. При прожатии кнопки электровзрывная цепь электровоспламенителя замыкается и боевой конденсатор разряжается на электровоспламенитель (электродетонатор), вызывая взрыв мины. В этом режиме в случае повреждения изоляции проводов линии управления и уменьшения сопротивления утечки ниже допустимого (при утечке тока 1 мА и более), а также при коротком замыкании проводов линий управления от датчиков тока на схему индикации ЛИНИЯ поступает сигнал и индикатор ЛИНИЯ загорается без прожатия кнопки. Горение лампы указывает на неисправность линии управления. Одновременно при подключенном заземлителе обеспечивается защита линии управления от электрокоррозии в случае нарушения изоляции, так как провода при этом находятся под положительным потенциалом.
