Гладкоствольное ружье 18.5 КС-К

Радиолокационная головка АРГС-54Э

АРГС-54Э используется для выявления и точного наведения КР на наводную цель противника на конечном участке траектории полета ракет 3М-54Э.

ТТХ АРГС-54Э

  • Может применяться как при групповом, так и при одиночном использовании ракет.
  • Обеспечивает наведение ракет в секторе углов по углу места – от +10° до −20° и по азимуту ± 45°.
  • Показатель максимальной дальности действия – до 65 километров.
  • Может использоваться в любое время суток при температуре −50 °C до +50 °C, в условиях тумана и дождя, волнении моря до шести баллов.

Массогабаритные характеристики:

  • длина – 700 мм;
  • максимальный диаметр – 420 мм;
  • масса без обтекателя – не больше 40 кг.

Радиолокационная головка АРГС-14Э

Она используется для точного наведения КР на наземные цели противника на конечном участке траектории полета ракет Club-N и Club-S в условиях противодействия.

Основные ТТХ

  • Может применяться как при групповом, так и при одиночном использовании ракет.
  • Обеспечивает наведение ракет в секторе углов по углу места – от +10° до −20° и по азимуту ± 45° по разным траекториям.
  • Максимальная дальность действия составляет до 20 км.
  • Может использоваться в любое время суток при температуре −50 °C до +60 °C, в сложных метеорологических условиях на любой географической широте.

Массогабаритные характеристики:

  • длина – 660 мм;
  • максимальный диаметр – 514 мм;
  • масса без обтекателя – не больше 40 кг.

Стрелковое оружие, боеприпасы, приспособления и аксессуары XIX-XXI вв

Сайт является частным собранием материалов по теме «огнестрельное оружие и боеприпасы» и представляет собой любительский информационно-образовательный оружейный портал. Вся информация получена из открытых источников. Администрация не претендует на авторство использованных материалов – все права принадлежат их собственникам. Администрация не несет ответственности за использование информации, фактов или мнений, размещенных на сайте.

  • Аккаунт

    • Регистрация
  • Разделы

    • Оружие
    • Боеприпасы
    • Литература
    • Галерея
    • Статьи
    • Видео
    • Новости
    • Глоссарий
  • Сайт

    • Главная
    • О проекте
    • Информеры
    • Отзывы
    • Ссылки
    • Поиск
    • RSS
  • Информация

    • Правила
    • Соглашение
    • Ответственность
    • Конфиденциальность
    • О файлах cookies
    • Хостинг от uCoz
    • Развлечение
    • Поддержка

(Россия / СССР)

Дробовик РБ-12

Дробовое ружье РБ-12 (Ружье Бандаевского 12-го калибра (возможна также трактовка как «Ружье Боевое») предназначено для гражданской самозащиты, а также вооружения милиции, охранных агентств с особыми уставными задачами.

  • Оружие » Дробовики » Россия / СССР
  • 7379

    Подробнее

Оружие выживания космонавтов ТП-82

В 1979 году известный советский космонавт Алексей Леонов, который на тот
момент был не просто первым космонавтом, вышедшим в открытый космос, но
и заместителем начальника Центра подготовки космонавтов, выдвинул идею
создания специализированного оружия для выживания космонавтов после
аварийной посадки в условиях дикой местности.

  • Оружие » Дробовики » Россия / СССР
  • 7737

    Подробнее

Дробовик ТОЗ-187

Тульское самозарядное ружье ТОЗ-187 предназначено для самообороны, охраны хозяйственных объектов, домашних животных, лесных угодий и любительской охоты.

  • Оружие » Дробовики » Россия / СССР
  • 8251

    Подробнее

Дробовик ОЦ-28

Дробовой карабин ОЦ-28 разработан для вооружения милиции и внутренних войск России.
ОЦ-28 предназначен для подавления массовых беспорядков, избирательного силового, психического и химического воздействия.

  • Оружие » Дробовики » Россия / СССР
  • 8565

    Подробнее

Дробовик 18,5 КС-П

В качестве основы для ружья 18,5 КС-К было взято очередное пополнение линейки гражданских карабинов «Сайга» – «Сайга-12 исп. 030», а карабин 18,5 КС-П был сделан на основе ружья MP-153.

  • Оружие » Дробовики » Россия / СССР
  • 8686

    Подробнее

Дробовик серии Бекас М / Бекас 12М / Бекас 16М

Помповые ружья серии Бекас М предназначены для охоты и самообороны и выпускаются под патроны калибров 12х70 и 16х70.

  • Оружие » Дробовики » Россия / СССР
  • 9705

    Подробнее

Дробовик 18,5 КС-К

В качестве основы для ружья 18,5 КС-К была взята «Сайга-12 исп. 030». В большей своей части конструкция оригинальной «Сайги» не претерпела изменений. Однако был сделан ряд доработок, которые были призваны сделать из гражданского ружья полноценный боевой дробовик.

  • Оружие » Дробовики » Россия / СССР
  • 10362

    Подробнее

Дробовик серии Сайга 20

Ружья (гладкоствольные карабины по Российской официальной классификации) серии Сайга 20 аналогичны по устройству и модификациям ружьям линейки Сайга 12, и отличаются от них лишь меньшим калибром, и как следствие – несколько меньшими массой и отдачей.

  • Оружие » Дробовики » Россия / СССР
  • 10564

    Подробнее

Дробовик МР-154

Дробовое ружье МР-154 производства ФГУП “Ижевский механический завод” предназначено для охраны правопорядка и самообороны.

  • Оружие » Дробовики » Россия / СССР
  • 10637

    Подробнее

Дробовик серии Сайга 12

Семейство оружия под общим названием “Сайга” было начато разрабатываться в начале 1990-х годов на Ижевском Машиностроительном Заводе (ИЖМАШ), знаменитом производством автоматов Калашникова.
За основу семейства был взят как раз механизм автомата Калашникова, ограниченный только самозарядным режимом стрельбы.

  • Оружие » Дробовики » Россия / СССР
  • 11676

    Подробнее

Дробовик МЦ 255

Чтобы избежать закрытия разработки и сворачивания
налаженного производства было принято решение о создании на базе ОЦ-20
«Гном» гладкоствольного револьверного ружья, получившего наименование «МЦ 255».

  • Оружие » Дробовики » Россия / СССР
  • 11680

    Подробнее

Дробовик МР-155К

В 2014 году конструкторами ОАО «Концерн «Калашников» была разработана новая модель самозарядного гладкоствольного ружья,
получившего обозначение МР-155К. Это оружие, созданное в стиле
«Милитари» создавалось с учетом широкого спектра его применения.

  • Оружие » Дробовики » Россия / СССР
  • 13432

    Подробнее

История создания

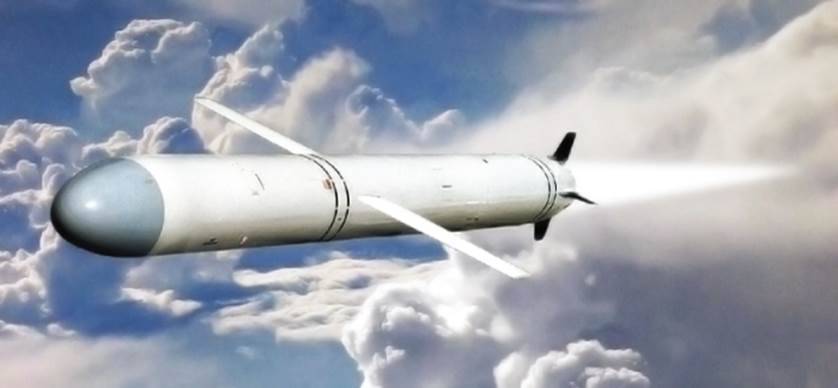

Ракеты семейства «Калибр» созданы на основе 2 проектов: разработанной на протяжении 1975 до 1984 год в СМКБ «Новатор» стратегической ядерной крылатой ракеты 3М10 с боевым радиусом 2,5 тыс. км и конкурса противокорабельных ракет «Альфа» (ОКР «Бирюза»).

Изначально в конкурсе ОКР «Бирюза» принимала участие лишь сверхзвуковая ракета ПКР «Яхонт», но ее создание затянулось, в результате чего ракета получилась весьма дорогой. Тога у проекта 3М10 появились проблемы из-за Договора о сокращении ракет малой и средней дальности. В 1986 году ОКБ «Новатор» в инициативном порядке предложил неядерную версию морского варианта ракеты «КС-122» на конкурс. Но по причине дозвуковой скорости атаки она не устроила приемную комиссию. Работы продолжились, и в 1990 году появилась новая версия со сверхзвуковым финишным ускорителем для успешно преодоления систем обороны врага. Но начавшийся развал СССР приостановил внедрение такого продукта. Ракеты семейства «Калибр» были разработаны на основе 2 проектов: созданной на протяжении периода с 1975 по 1984 год стратегической ядерной крылатой ракеты 3М10 с боевым радиусом 2,5 тыс. километров и конкурса противокорабельных ракет «Альфа» (ОКР «Бирюза») в СМКБ «Новатор».

Кроме того одновременно осуществлялась разработка противолодочного комплекса, построенного на базе «КС-122» для замены морально устаревших и громоздких комплексов «Раструб-Б» и «Водопад». Последний вариант ракеты этого направления продемонстрировали еще в 1997 году.

Ракеты семейства «Калибр» были представлены широкой публики на МАКС-93.

В начале 2018 года в СМИ появилась информация о начале работ по созданию модифицированной версии ракеты «Калибр-М». Журналисты заявили, что для ВМФ разрабатывалась нова высокоточная крылатая ракета «Калибр-М» корабельного базирования, имеющая максимальную дальность стрельбы больше 4500 км. Разработка ракеты проходила на этапе научно-исследовательских работ, а в качестве спонсора выступало Министерство обороны. Также стало известно, что новая ракета будет принципиально отличаться от тех, что уже входят на вооружение «Калибров». Основные отличия будут заключаться в габаритах и дальности стрельбы. Ракета окажется намного больше, а масса ее боевой части будет приближена к одной тонне. По мнению собеседника агентства, новой ракетой собираются оборудовать крупные надводные корабли: от фрегатов и атомные подлодки. «Калибр-М» используется для уничтожения сухопутных объектов и сможет нести как обычную, так и ядерную боевую часть.

На вооружении ВМФ РФ, по состоянию на 2019 год, стоит РК «Калибр». По информации из открытых источников, показатель максимальной дальности стрельбы крылатой ракеты 3М14 из состава такого комплекса, летящей на дозвуковой скорости, достигает примерно 2000 км. Для надводных кораблей создана модификация комплекса «Калибр-НК», тогда как для подлодок – «Калибр-ПЛ». В частности «Калибром», вооружаются корветы проекта 21631 «Буян-М», отечественные фрегаты проекта 22350, неатомные субмарины проектов 636.3 и 877, многоцелевые атомные подлодки проекта 885 «Ясень» и прочие корабли.

5 февраля 2019 года Минобороны Сергей Шойгу заявил о потребности в создании наземной модификации комплекса «Калибр» в течение двух следующих годов в связи с приостановкой участия США в ДРСМД.

Основные модификации

  • «Сайга 12» — это самозарядное гладкоствольное ружьё с охотничьим пластмассовыми (или деревянными) прикладом и цевьем. Длина ствола 580 или 680 мм. Прицельные приспособления — мушка и целик (либо регулируемая прицельная планка по специальному заказу) расположены над газоотводной трубкой.
  • «Сайга-12С» — вариант исполнения ружья со складывающимся пластмассовыми прикладом, рукояткой управления огнём (по типу автомата АК) и цевьем охотничьего типа. Длина ствола 580 или 680 мм. Прицельные приспособления — мушка и целик (либо регулируемая прицельная планка по специальному заказу) расположены над газоотводной трубкой.
  • «Сайга-12К», укороченное самозарядное ружье — «гладкоствольный карабин». Приклад и пистолетная рукоятка (а в некоторых исполнениях и цевье) позаимствованы у автомата Калашникова. В конструкцию введён механизм блокировки, который не позволяет снять оружие с предохранителя до тех пор, пока не будет откинут приклад. Длина ствола 430 мм. Прицельные приспособления охотничьего или «автоматного» типа.
  • «Сайга-12С ЕХР-01» — экспортный вариант «Сайга-12К» (без устройства блокировки ударно-спускового механизма).

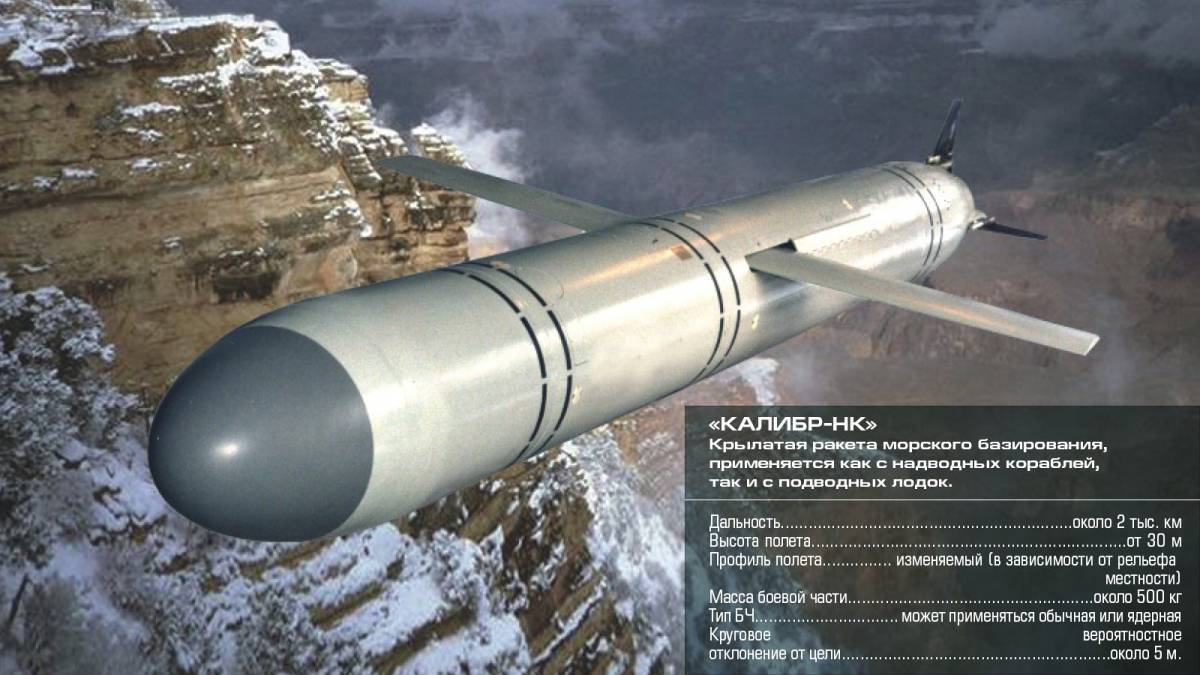

ТТХ семейства ракет «Калибр»

ТТХ серии «Калибр», стоящих на вооружение ВС РФ, дополнительно неизвестны. Дальность стрельбы «Калибр» по наземным целям (по данным от 2012 год) составляет 2600 км, по морским – 375 км.

По другим сообщениям, дальность 3М14 в термоядерном боевом оборудовании – от 2000 до 2600 км.

Весной 2016 года на фрегате «Адмирал Григорович» прошла церемония поднятия Андреевского флага, на которой командующий Черноморским флотом ВМФ России заявил, что этот корабль имеет область боевого воздействия в 7 млн кв. км по стрельбе по наземным целям и в 800 000 кв.км при стрельбе по морским целям. Это говорит о том, что корабль может поражать надводные цели в радиусе примерно 500 км, а наземные – в радиусе примерно 1500 км (с неядерной боевой частью). Но неизвестно, имел ли ввиду адмирал именно ракету 3М54 «Калибр», говоря про уничтожение морских целей.

Осенью 2017 года, выступая в клубе «Валдай» в рамках дискуссии, Верховный главнокомандующий ВС России президент В.В. Путин рассказал о предельной дальности полета «Калибр» морского базирования – 1400 км.

В начале февраля 2019 года высокопоставленные источники в государственных структурах сообщили, что дальность ракеты «Калибр-НК» в случае переноса на сушу – до 2,6 тыс. километров.

Тактико-технические характеристики ракет в экспортной модификации

Ракета

3М-54Э

3М-54Э1

3М-14Э

91РЭ1

91РТЭ2

Длина, м

8,22

6,20

6,20

7,65

6,20

Диаметр, мм

533

533

533

533

533

Стартовая масса, кг

2300

1800

1770

2100

1200

Боевая часть

Проникающая фугасная
200 кг

Проникающая фугасная
400 кг

Осколочно-фугасная или проникающая фугасная
450 кг

Торпеда АПР-3МЭ

Торпеда МПТ-1УМЭ

Дальность полёта

220 км

300 км

300 км

50 км

40 км

Скорость полёта, в числах Маха (М)

На марше: 0,8
У цели: 2,9

0,8

0,8

2,5

2,0

Траектория (высота полета)

На марше: 20 м
У цели: 10 м

20 м

Над морем: 20 м
Над сушей: 50-150 м

Баллистическая

Баллистическая

Система управления

ИНС + РЛГСН

ИНС + РЛГСН

ИНС + РЛГСН
+ коррекция по данным
ГЛОНАСС или GPS

ИНС

ИНС

Номенклатура ракет

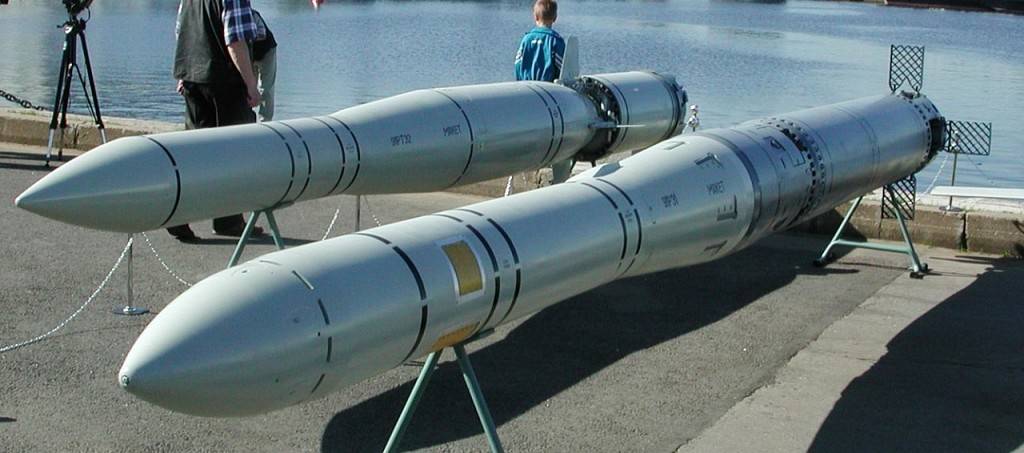

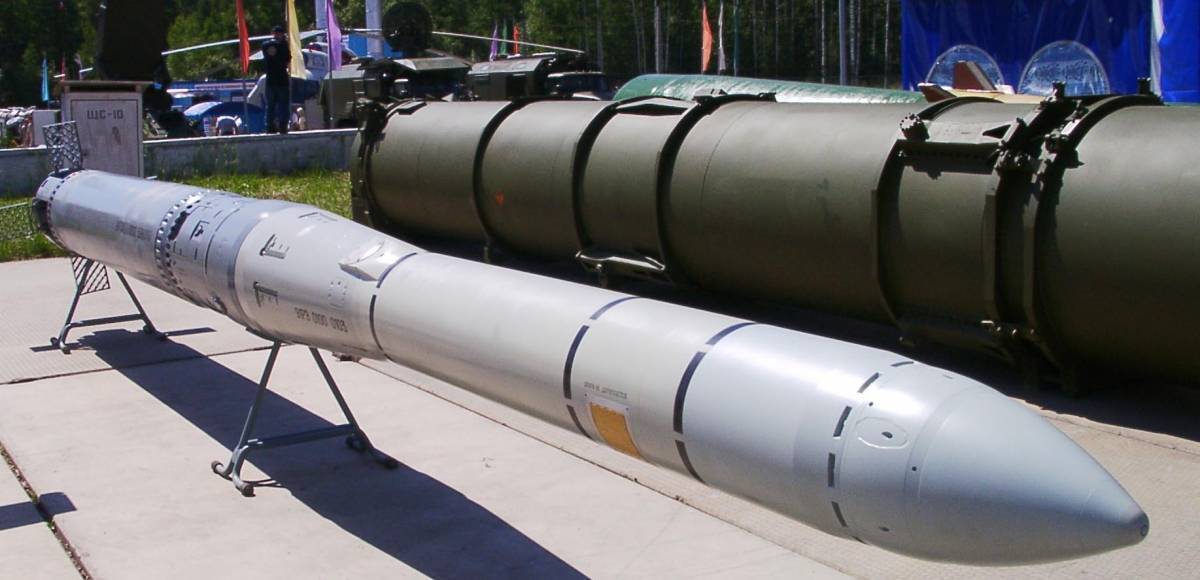

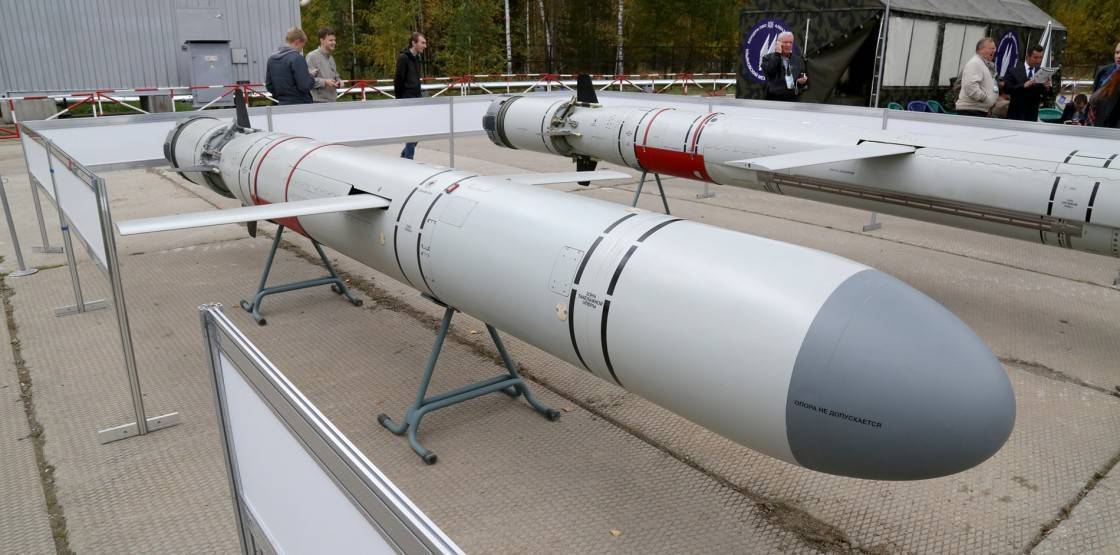

Приведем характеристики экспортного варианта ракетной системы «Калибр» (Club) (Э). Конечно, точных характеристик системы в свободном доступе нет, помимо публикации о ракетах для АПЛ проекта 885.

Противокорабельные ракеты (данные взяты из открытых источников для экспортной модификации)

  • 3М-54К/3М-54Т (3М-54КЭ/3М-54ТЭ) и 3М-54КЭ1/3М-54ТЭ1 (были укорочены под стандарт ТА NATO) – ракеты штатной комплектации, имеющие проникающую боевую часть фугасного действия, которые помещены в транспортно-пусковой контейнер/стакан;
  • 3М-54КЭК (3М-54ТЭК) и 3М-54КЭК1 (3М-54ТЭ1К) – ракеты, оснащенные контрольной комплектации с инертной боевой частью, используемые для учебных пусков, размещенные в транспортно-пусковой канал (транспортно-пусковой контейнер);
  • 3М-54КЭУД (3М-54ТЭУД), 3М-54КЭ1УД (3М-54ТЭ1УД), 3М-54КЭУС (3М-54ЭУС), 3М-54Э1УС, 3М-54КЭРМ (3М-54ТЭРМ) и 3М-54КЭ1РМ (3М-54ТЭ1РМ) – учебно-действующие, учебно-стендовые и учебно-разрезные матеры из состава УТС комплекса, находящийся в транспортно-пусковом стакане (транспортно-пусковом контейнере) для обучения и отработки навыков личного состава по техническому обслуживанию и эксплуатации ракет;
  • 3М-54КЭГВМ и 3М-54ТЭГВМ – габаритно-весовые макеты, используемые для обучения погрузочно-разгрузочным работам персонала.

Ракеты против наземных целей (технические характеристики экспортного варианта, взятые из свободного доступа)

  • 3М-14К/3М-14Т (3М-14КЭ/3М-14ТЭ) – ракета классической штатной комплектации с боевой частью фугасного действия, находящегося в транспортно-пусковом стакане/контейнере;
  • 3М-14КЭК (3М-14ТЭК) – ракета контрольной комплектации с инертной боевой частью, которая предназначается для учебных пусков, размещенная в транспортно-пусковом стакане (транспортно-пусковом контейнере).
  • 3М-14КЭУД (3М-14ТЭУД), 3М-14КЭУС (3М-14ЭУС) и 3М-14КЭРМ (3М-14ТЭРМ) – учебно-действующие, учебно-стендовые и учебно-разрезные матеры из состава УТС комплекса, находящийся в транспортно-пусковом стакане (транспортно-пусковом контейнере) для обучения и отработки навыков личного состава по техническому обслуживанию и эксплуатации ракет;
  • 3М-14ТЭГВМ габаритно-весовые макеты, используемые для обучения погрузочно-разгрузочным работам персонала.

Противолодочные ракеты

Ракета-торпеда 91Р1 (91РЭ1)

Ракета-торпеда 91РТ2 (91РТЭ2)

Примечания

  1. ↑  (недоступная ссылка). Дата обращения 20 марта 2007.
  2. журнал “Мастер-ружьё”, № 8 (101), август 2005, стр.8
  3. . ak.kalashnikovgroup.ru. Дата обращения 29 мая 2018.
  4. . ak.kalashnikovgroup.ru. Дата обращения 29 мая 2018.
  5. . ak.kalashnikovgroup.ru. Дата обращения 29 мая 2018.
  6. . ak.kalashnikovgroup.ru. Дата обращения 29 мая 2018.
  7. . ak.kalashnikovgroup.ru. Дата обращения 29 мая 2018.
  8. . ak.kalashnikovgroup.ru. Дата обращения 29 мая 2018.
  9. Постановление Правительства Республики Казахстан № 1304 от 23 декабря 2003 года «Об утверждении Государственного кадастра гражданского и служебного оружия и патронов к нему на 2004 год»
  10. Постановление Правительства РФ от 14 июля 2006 года[]
  11.  . «ИжМаш» (31 января 2012). Дата обращения 31 января 2012.
  12. Біла книга 2009. Збройнi сили України. Міністерство оборони України, 2010. стр.78

Страны-эксплуатанты


Сайга-12К 030

  •  Индонезия — в 2017 году «Сайга-12К» была закуплена для Национального агентства по борьбе с наркотиками;
  •  Казахстан — сертифицирован в качестве гражданского охотничьего оружия;
  •  Киргизия — по состоянию на начало апреля 2010 года, использовалось силами МВД Киргизии;
  •  Россия — карабины «Сайга-12» сертифицированы в качестве гражданского оружия и служебного оружия, используются частными охранными предприятиями, в 2006 году вариант 18,5 КС-К принят на вооружение МВД РФ;
  •  США — после выставки Shot Show 2012 в Лас-Вегасе, «ИжМаш» заключил контракты на поставку ружей «Сайга-12» для подразделений полиции США или Армия США. 16 июля 2014 продукция завода «ИжМаш», в том числе Сайга-12, запрещена к импорту в США;
  •  Украина — в 2009 году на вооружение военно-морских сил Украины было принято ружьё «Сайга-12К — Tactical».
