Комплекс М-3

История создания

Изначально велась полемика о разработке только проекта 9К37, однако с течением времени военными инженерами были предложены более мощные модификации. Их целью было поражение до 24 объектов одновременно. Проекту «Бук М2» (фото комплекса можно увидеть в этой статье) был дан старт. За первый год разработок русским конструкторам удалось добиться удивительных результатов. Некогда неуязвимые самолеты F-15 стали для 9К317 простой мишенью даже на расстоянии в 40 км. Дальность поражения крылатых ракет повысилась до 26 км. Одним из главных преимуществ комплекса было время его развертывания и обстрела. Первый показатель составил всего 5 минут, а темп огня — 4 секунды по 1 снаряду со скоростью до 1100 м/с. Такой комплекс сразу был принят на вооружение Советского Союза. Тем не менее, с начала 1990-х широкое производство было остановлено из-за тяжелой экономической ситуации в стране после развала СССР. В 2008 году ЗРК вступил в ряды российских ПВО.

Средства управления и контроля

Основополагающим в ЗРК является командный пункт с кодификацией 9С510. Он базируется на гусеничных шасси серии ГМ597. Транспортировка на дальние расстояния осуществляется тягачом КрАЗ на колесном полуприцепе. КП обслуживает до 60 единиц направлений. Максимальное количество исследуемых целей – до 36. В состав пункта входит 6 управляемых секций, время реакции которых варьируется в пределах 2 секунд. Вес 9С510 составляет 30 тонн при полной комплектации. В экипаж входят 6 человек. Радиолокатор 9С36 оснащен поднимающейся на высоту 22 м антенной установкой, которая обеспечивает локализацию и идентификацию целей даже в условиях лесистой местности. РЛС основана на электронном сканере с фазированной решеткой. Станция перемещается на гусеничном шасси. Обнаружение целей возможно в диапазоне до 120 км. Стоит отметить радиус сопровождения – до 35 км. Одновременное слежение за 10 объектами при скорости ветра до 32 м/с. Вместимость экипажа – до 4 человек.

РЛС 9С18М1-3 представляет собой 3-координатную импульсно-когерентную установку обзора сантиметрового диапазона. Основана на электронном лучевом сканере вертикальной плоскости. РЛС предназначена для исследования воздушного пространства. Полученные данные моментально передаются по телекодовой линии в командный пункт для последующей обработки. Используется антенна с волноводной фазированной решеткой. Азимут обнаружения целей – 360 градусов при дальности в 160 км. Установка базируется на гусеничных шасси. Вес – 30 тонн.

«Перехватывать любые воздушные цели»

«Бук-М3» относят к комплексу ПВО четвёртого поколения. Его разработка стартовала во второй половине 2000-х в стенах Научно-исследовательского института приборостроения (НИИП) им. Тихомирова (входит в концерн «Алмаз-Антей»). В 2007 году Николай Фролов, занимавший в 2005—2008 годах пост начальника войсковой ПВО ВС РФ, назвал «Бук-М3» «совершено новым комплексом». По его словам, ЗРК создаётся на самой современной элементной базе.

Совместные государственные испытания новой системы ПВО были завершены в 2015 году. Производство «Бук-М3» было развёрнуто на ПАО «Машиностроительный завод имени М.И. Калинина» (Екатеринбург). Первые серийные образцы Вооружённые силы РФ получили в 2016 году. В войсках детище НИИП им. Тихомирова заменяет «Бук-М1» и частично «Бук-М2».

Также по теме

Под защитой «Прометея»: что известно о поставках в российские войска комплексов С-500

В 2019 году военная академия Воздушно-космической обороны (ВКО) имени маршала Жукова выпустит первую группу офицеров, которые прошли…

В состав дивизиона «Бук-М3» входят командный пункт, станция обнаружения и целеуказания, транспортно-пусковые установки, транспортно-заряжающие машины и пусковые установки, вмещающие по 6 или 12 зенитных управляемых ракет (ЗУР).

Дальность стрельбы «Бук-М3» увеличилась в 1,5 раза по сравнению с «Бук-М2» — до 70 км. Минимальная высота поражения цели составляет 15 м, максимальная — 35 км. Число одновременно поражаемых целей увеличилось до 36. Каждая пусковая установка может обстреливать по шесть объектов. Старт ракет происходит с промежутком в две секунды. Как сообщил ранее Александр Леонов, огневая производительность «Бук-М3» выросла на 50%.

По данным источника ТАСС в Минобороны РФ, вероятность поражения целей новым ЗРК достигает 99%. «Бук-М3» предназначен для перехвата высокоманёвренных воздушных объектов, летящих со скоростью до 3 км/с. Комплекс способен обнаруживать и уничтожать крылатые ракеты, тактические баллистические ракеты, а также все виды авиатехники, включая и те, которые выполнены по технологии «стелс». Также «Бук-М3» может обстреливать морские и наземные цели.

Основное оружие этого ЗРК — универсальная всеракурсная зенитная ракета 9М317М, разработанная специалистами ОАО «Долгопрудненское научно-производственное предприятие» (ДНПП). В процессе полёта при помощи газовых рулей ракета может отклоняться в нужную сторону на 360 градусов.

• ЗРК 9К317М «Бук-М3» на открытой позиции форума «Армия-2018»

В беседе с RT эксперт Центр анализа, стратегий и технологий Сергей Денисенцев отметил, что специалистам НИИП им. Тихомирова удалось значительно сократить время перезарядки за счёт использования модернизированных транспортно-пусковых контейнеров. Кроме того, по словам эксперта, «Бук-М3» является более технологичной системой ПВО по сравнению с предыдущими образцами.

Главным достоинством «Бук-М3» Виктор Мураховский назвал его «электронную начинку». Он отметил, что в комплексе реализован принцип «выстрелил и забыл». Его суть заключается в том, что после пуска ракеты экипаж ЗРК может сменить позицию, не сопровождая цель.

«Бук-М3» оснащён автоматизированной системой управления, которая позволяет без участия человека выбирать важные цели и определять порядок их поражения. Это делает возможным перехват любых воздушных целей, включая малозаметные самолёты и БПЛА. Система наведения «Бук-М3» отличается повышенной помехоустойчивостью, то есть она может выполнять задачи в условиях активного радиоэлектронного противодействия», — подчеркнул Мураховский.

Вооружение и боевое применение

ЗРК «Куб» (экспортное наименование «Квадрат») входил на вооружение армии стран-участниц Варшавского договора и поставлялся во многие страны Ближнего Востока, Африки и Азии. Он принимал участие в локальных военных конфликтах.

Существенно превосходил аналог, существенно сковывал возможности ВВС, в дальнейшем его эффективность существенно снижалось, осуществлялись модернизации.

Идет на экспорт в более сорока стран мира.

В состав батареи управления зенитного ракетного комплекса «Куб» входили:

• КБУ (кабина боевого управления);
• передвижной радиовысотомер ПРВ-16 «Надежность», ридиолокационные станции П-44 «Броня», П-18 «Малахит», П-15 «Тропа». Комплекс РЛС обеспечивает быстрое обнаружение воздушных целей противника на расстоянии до 200 км. КБУ передавала целеуказание СУРН.

Боевое применение ЗРК «Куб»

• Первое боевое применение комплекса «Куб» (точнее – его экспортного варианта «Квадрат») – война Судного дня 1973 года. ЗРК применялся войсками Сирии. По данным было сбито 64 самолета израильской авиации.
• Использовались сирийскими войсками в израильско-сирийском конфликте на границе. По российским источникам, после восьми запусков ЗУР было сбито шесть самолетов.
• Миротворческая операция UNEF – сирийские зенитные ракетные комплексы «Куб» (совместно с ЗРК С-75) летом 1974 года участовали в уничтожении самолета ООН (он нес миротворческую миссию), после нарушения полета в назначенном коридоре. Сирийские войска сбили нарушителя, в результате погибло 9 человек экипажа (это были канадские миротворцы). Обломки самолета упали рядом с деревней Ад Димас.
• Применялись в начале боевых действий в период ирано-иракской войны в 1980 году со стороны Ирака. В результате использования комплексов «Квадрат» 2К12Е удалось сбить 21 самолет иранской авиации.
• В 1982 году – Ливанская война.
• Война за независимость Западной Сахары между Марокко и Мавританией в период 1973-1991 годов – использовались «Фронтом Полисарио». ЗРК сбили такие самолеты как Mirage F1 и F-5 Tiger II.
• Операция «Каньон Эльдорадо» 1986 года – использовались ливийцами для отражения налетов со стороны американцев.
• В период с 1986 по 1987 год в чадско-ливийском конфликте.
• Налеты южно-африканских ВВС – использовались Анголой против южно-африканской авиации.
• Операция Deliberated force – использовались боснийскими сербами. Тогда ЗРК был сбит самолет-истребитель General Dynamics F-16 Fighting Falcon.
• В 1999 году применялись Югославией в войне с НАТО. Согласно российским источникам, тогда с помощью ЗРК было сбито несколько самолетов НАТО.
• Во время гражданской войны в Сирии – тогда Сирийские ПВО примяли установки «Квадрат», «Бук» и др. для противодействия ракетному удару Британии, США и Франции в 2018 году. Согласно данным из Минобороны РФ, всего было использовано 103 крылатые ракеты, из которых 71 была перехвачена сирийскими средствами ПВО. Из ракетного комплекса «Квадрат» было выпущено 21 ракету, которые поразили 11 целей. По информации Минобороны США ни одна из ракет не была поражена, а большинство пусков было выполнено уже после того, как крылатые ракеты поразили цели.

Состав

Боевая машина 9А33Б

БМ 9А33Б является автономной всепогодной огневой единицей. Машина способна обнаруживать и опознавать воздушные цели в движении. С короткой остановки способна обстреливать одну цель двумя ракетами. Время развёртывания и свёртывания боевой машины не более 5 минут.

В качестве базы используется шасси БАЗ-5937. Шасси трёхосное, для движения по воде снабжено водомётом. Двигатель дизельный. Кроме того, шасси оборудовано средствами навигации и топопривязки. Шасси может транспортироваться самолётом Ил-76 и железнодорожным транспортом.

Станция обнаружения целей (СОЦ)

Радиолокационная станция кругового обзора. Имеет высокую степень защиты от помех. Решает задачи обнаружения воздушных целей и выдаёт их координаты местонахождения. Вращается со скоростью 33 1/3 оборота в минуту и стабилизирована в горизонтальной плоскости. Возможности антенны обеспечивают обнаружение цели типа истребитель на расстояниях до 40 км и 27 км при высоте полёта 5000 и 50 метров соответственно. Работает в диапазоне частот 6-8 ГГц.

Станция сопровождения целей (ССЦ)

Осуществляет поиск целей по данным полученным от СОЦ. Производит захват и автосопровождение целей по угловым координатам и дальности и выдаёт точные текущие координаты на счётно-решающий прибор (СРП). ССЦ позволяет захватывать и сопровождать цели на дальности до 23 и 14 км при высоте полёта 5000 и 50 метров соответственно. Станция имеет защиту от пассивных и активных помех. Работает в диапазоне частот от 14,2 до 14,8 ГГц.

Счётно-решающий прибор (СРП)

СРП решает задачу встречи ЗУР с упреждающей траекторией цели при поступлении информации от ССЦ, затем вырабатывает данные для своевременного пуска ракет. Время реакции комплекса от 16 до 26 секунд, что со временем, за десятилетия развития вертолётов создало сложность в борьбе с «подскакивающими» вертолётами на некоторых участках местности, однако в таком случае практически до

создания Осы имелись иные варианты противодействия (ПЗРК, зенитная артиллерия малых калибров). «Тунгуска» отодвинула «Осу» от переднего края и соответственно «подскакивающих» вертолётов чья задача перехват наступающих танков/разведка.

ЗУР 9М33

9М33
Основные характеристики
Назначение	Зенитная управляемая ракета
Разработчик	ОКБ-2
Масса снаряженной, кг	128
Диаметр, мм	206
Длина, мм	3158
Размах крыла, мм	650
Дальность пуска макс.:
в передней полусфере, км	9
Скорость полёта цели, км/ч	420 м/с
Скорость полёта,	1,51
Боевая часть	15 кг
Взрыватель	неконтактный
Модификации	9М33, 9М33М, 9М33М2, 9М33М3, 9М33М5

Основным вооружением ЗРК является твердотопливная ЗУР 9М33, выполненная по схеме «утка». Оснащена радиокомандной системой наведения на цель, осколочной боевой частью, неконтактным взрывателем с радиусом срабатывания 5 м и трассерами в хвостовой части для сопровождения телевизионно-оптическим визиром. Пуск двух ракет по наиболее важным целям осуществляется с интервалом 3-5 сек. Для снижения ошибки наведения при стрельбе по целям, находящимся на высотах 50-100 м, ракета наводится на них сверху вниз.

ТЗМ 9Т217Б

Транспортно-заряжающая машина осуществляет транспортировку двенадцати ЗУР и обеспечивает заряжание боевой машины.

Эволюция “Тора”

Согласно данным открытых источников, первая модификация ЗРК семейства “Тор” поступила на вооружение в 1986 году. С 2011 года в войска поступает модификация комплекса “Тор-М2У”. Боевая машина обеспечивает всеракурсное поражение воздушных целей, в том числе поражающих элементов высокоточного оружия. ЗРК позволяет вести разведку в движении по любой местности и осуществлять одновременный обстрел четырех воздушных целей в заданном секторе.

Современный “Тор-М2” начал поступать в войска с 2016 года. По сравнению с прежними модификациями в нем в полтора-два раза улучшены характеристики зоны поражения, возимого запаса зенитных управляемых ракет, помехозащищенности и другие. Он способен уничтожать цели, летящие со скоростью до 700 м/с, на дальности до 12 км и высоте до 10 км. Батарея, состоящая из четырех машин, может одновременно атаковать 16 целей.

В 2016 году концерн ВКО “Алмаз-Антей” начал работу над арктическим вариантом ЗРК малой дальности — “Тор-М2ДТ”. Новая версия установлена на шасси двухзвенного гусеничного тягача ДТ-30ПМ-Т1 (ДТ — двухзвенный тягач).

В 2018–2019 годах уже может появиться морская версия “Тора”. Об этом сообщили в пресс-службе концерна “Алмаз-Антей” в ходе выставки KADEX 2016. При этом по ряду параметров корабельная версия комплекса будет превосходить существующих представителей семейства “Тор”.

Этот вопрос концерном проработан, и учитывая опыт предприятий кооперации по производству и монтажу комплексов типа “Оса”, “Кинжал” и других на кораблях ВМФ, а также возможность применения комплектующих серийно выпускаемых сухопутных образцов ЗРК “Тор”, можно сделать вывод о создании “морской” версии “Тор” в кратчайшие сроки (первые образцы ЗРК могут появиться в 2018–2019 годах), причем при минимальных затратах

пресс-служба концерна ВКО “Алмаз-Антей”

В 2016 году главный конструктор зенитных ракетных комплексов Ижевского электромеханического завода “Купол” (входит в концерн “Алмаз-Антей”) Иосиф Дризе (создатель ряда современных средств ПВО, скончался в ноябре 2016 года — прим. ТАСС) заявлял, что в перспективе “Тор” станет полностью роботизированным и сможет сбивать цели без участия человека. Как говорил Дризе, ЗРК и сейчас может работать без участия человека, но в ряде случаев оператор необходим в условиях сильных помех. Кроме того, на предприятии занимаются увеличением возможностей “Тора” по уничтожению крылатых ракет, созданных с использованием технологий “стелс”.

Модификации комплекса Бук

По мере модернизации авиации и средств защиты от ПВО, комплекс модернизировался для повышения результативности, быстродействия. Параллельно улучшались собственные средства защиты системы, позволяющие повысить живучесть в боевых условиях. Рассмотрим модификации «Бука».

Бук — модификации комплекса

ЗРК Бук-М1 (9К37М1)

Модернизация системы началась фактически сразу после принятия на вооружение. В 1982 году на вооружение поступил улучшенный вариант машины с индексом 9К37 М1, использующий ракету 9М38М1. От базового исполнения техника отличалась следующими аспектами:

1. Значительно расширилась зона поражения;
2. Появилась возможность различать баллистические ракеты, самолеты и вертолеты;
3. Усовершенствовалось противодействие вражеской ПРО.

ЗРК Бук-М1 (9К37М1)

ЗРК Бук-М1-2 (9К37М1-2)

К 1997 году появилась следующая модификация ЗРК «Бук» – индекс 9К37М1-2 с новой управляемой ракетой 9М317. Нововведения коснулись практически всех аспектов системы, что позволило поражать ракеты класса «Ланс». Радиус поражения вырос до 45 км по горизонту и до 25 км по высоте.

ЗРК Бук-М1-2 (9К37М1-2)

ЗРК Бук-М2 (9К317)

9К317 является итогом глубокой модернизации базовой установки, которая стала значительно эффективнее по всем параметрам, в частности, вероятность поражения авиации противника достигла 80 процентов. Развал Союза исключил серийное производство, но в 2008 году машина все-таки поступила в ВС.

ЗРК Бук-М2 (9К317)

ЗРК Бук-М3 (9К317М)

Новинка 2021 года – «Бук» М3 характеристики получил более высокие, разрабатывался с 2007. Теперь на борту 6 ракет в закрытых контейнерах, работает автоматически, после пуска снаряд достигает цели самостоятельно, причем вероятность поражения противника практически 100-процентная, за исключением миллионной вероятности промаха.

ЗРК Бук-М3 (9К317М)

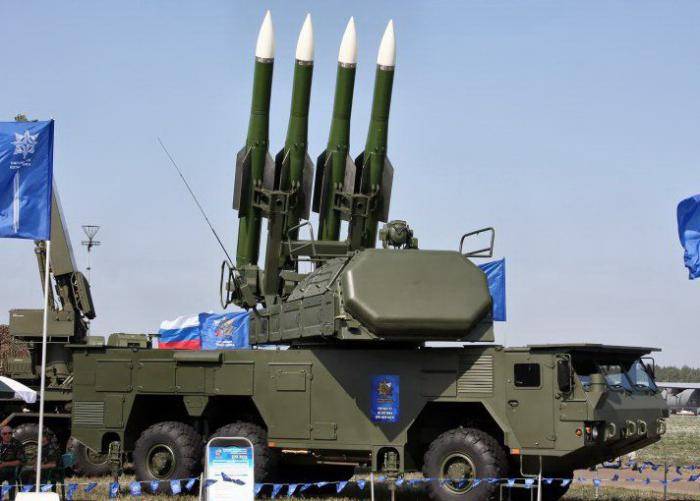

Экспортный вариант – модификация М2 на шасси Минского АЗ.

ЗРК Бук-М2Э (9К317Э)

ЗРК Бук-МБ (9К37МБ)

Данный вариант – это база, разработанная военно-промышленным комплексом Советского Союза. Его представили инженеры Беларуси в 2005 году. Улучшено радиоэлектронное оборудование, устойчивость к постановке помех и эргономика рабочих мест расчета.

Белорусская модификация Бука — 9К37МБ

Какие цели поражают ракеты 9М317?

Комплексы «Бук-М2,» комплектуемые 9М317, поражают следующие авиационные объекты противника:

• Современные и перспективные маневрирующие самолеты. Вероятность поражения: 95%.
• Вертолеты, оказывающие огневую поддержку. Вероятность уничтожения зависающих вертолетов: до 40%.
• Зависающие, тактические баллистические, крылатые и авиационные ракеты. Оптимальная высота: 20 км. Вероятность уничтожения тактических ракет составляет 70%, а крылатых: 80%.
• Беспилотные летательные аппараты.
• Авиационные бомбы зенитная управляемая ракета уничтожает на высоте до 20 км.
• Надводные и наземные радиоконтрастные цели противника.

Расширить боевые возможности 9М317 конструкторам удалось, создав для нее новый режим работы. При необходимости уничтожить какие-либо надводные или наземные цели в ракетах осуществляется отключение дистанционных взрывателей.

Тактико-технические характеристики ЗРК средней дальности 9К317 “Бук-М2”

• Дальности поражения целей, км. – 3 -50
• Высота поражения целей, км. – 0,015 – 25
• Число одновременно сопровождаемых целей, шт .- до 24
• Количество ЗУР, шт. – 4
• Время реакции комплекса, сек. – менее 10
• Время между выстрелами, сек – 4
• Вероятность поражения аэродинамических целей (неманеврирующий самолет) одной ракетой – 0,9 – 0,95
• Вероятность поражения целей с ЭРП на уровне до 0,05 м2 одной ракетой – 0,6 – 0,7
• Максимальная скорость поражения приближающихся целей, м/с – 1200
• Максимальная скорость поражения удалающихся целей м/с – 500
• Время готовности с марша 1-й секции, мин. – 5
• Время готовности с марша 2-й секции, мин. – 10 – 15
• Время смены позиций с включенной аппаратурой, сек. – 20
• Стабильная работа при мощности активных помех, Bт/МГц – до 1000
• Тип канала оптико-электронной системы (ОЭС) – матричный
• Число каналов оптико-электронной системы (ОЭС) – 2 (субматричный тепловизионный и телевизионный)
• Всесуточная работа СОУ – Да, в режиме ОЭС (практически без СВЧ – излучения)
• Рабочие температуры, град С – + 55
• Стабильная работа в условиях высокой запыленности – Да
• Порывы ветра, м/с – до 27
• Максимальная скорость движения боевых машин комплекса по шоссе, км/ч – 65 км/ч
• Максимальная скорость движения боевых машин комплекса по грунтовой дороге, км/ч – 45
• Запас хода боевых машин комплекса, км – 500
• Общий ресурс боевых средств, лет – 20

Технические характеристики

Шасси для СОУ разработано Мытищинским Машиностроительным Заводом. На шасси использована гидромеханическая трансмиссия третьей серии с электронным блоком управления. Разработан новый интерьер и система защиты экипажа от подрыва. Увеличена грузоподъемность шасси под большее количество ракет (шесть в транспортно-пусковых контейнерах — против четырёх у «Бук-М2», установленных открыто). Артиллерийская часть пускового устройства разработана на НПП «Старт» в 2006 году.

Сравнительный чертёж ЗУР 3М9, 9М38М1, 9М317 и 9М317МЭ

Зенитный дивизион «Бук-М3» имеет 36 целевых каналов. Как и ЗРК «Бук-М2», новый ЗРК «Бук-М3» имеет в своём составе , что позволяет обнаружить крылатую ракету на высоте 10 м и удалении 40 км. Комплекс способен поражать воздушные цели, летящие со скоростью до 3 км/с на дальностях от 2,5 до 70 км и высотах от 5 м до 35 км. В Военной академии войсковой противовоздушной обороны имени Маршала Советского Союза А. М. Василевского, где готовят специалистов для зенитных ракетных комплексов и систем средней дальности, отмечают, что возможности «Бука» с обновленной ракетой существенно превосходят потенциал предыдущих ЗРК. Один дивизион таких комплексов может сопровождать и обстреливать до 36 целей, поражая их практически со стопроцентным результатом.

Пусковая установка (ПУ) 9А316М

Ракета 9М317М на этапе испытаний показала наилучшие характеристики. Она поразила мишени, имитирующие по характеристикам не только самолёты армейской, тактической и стратегической авиации и вертолеты, но и тактические баллистические и стратегические крылатые ракеты, а также ракеты противокорабельных комплексов. В ходе выполнения практических стрельб была подтверждена эффективность поражения противокорабельных ракет, летящих на сверхмалых высотах до пяти метров. Телетепловизионная система используется для обнаружения целей, их захвата и пассивного сопровождения в автоматическом режиме в любое время суток, и является всепогодной. Комплекс будет комплектоваться ракетами 9М317М с осколочно-фугасной боевой частью разработки концерна «Алмаз-Антей» производства Долгопрудненского НПП, имеющими более высокую скорость и выдерживающими большие боковые перегрузки по сравнению с ракетами комплекса «Бук-М2». Ракета 9М317М оснащена инерциальной системой управления с активной радиолокационной ГСН, что позволяет атаковать высокоманевренные цели в условиях сильного радиоэлектронного противодействия, поражать все существующие аэродинамические цели, наземные и надводные цели или оперативно-тактические ракеты. Старт ракеты осуществляется на основном двухрежимном (старт — марш) . Установлена система объективного контроля, созданная на базе современного программного обеспечения с использованием новейшего . Многофункциональная РЛС для СОУ 9А317М создана на ОКР «Авторитет», разработчик — НИИП им. В. В. Тихомирова. Транспортно-заряжающая машина (ТЗМ) 9Т243М разработана и производится на НПП «Старт». Почти все системы ЗРК «Бук-М3» построены на новой элементной базе. Для связи на комплексе установлены современные цифровые средства связи, обеспечивающие бесперебойный обмен как речевой информацией, так и кодированными данными целераспределения и целеуказания. Наведение ракеты возможно выполнять в различных режимах работы: только по ГСН ракеты, в командном режиме, в смешанном.

В одном из вариантов исполнения — колёсное шасси семейства МЗКТ-6922 для комплекса «Бук-М3» будет производиться в Белоруссии на Минском заводе колёсных тягачей (Volat).

Эскиз ракеты 9М317МЭ

В ракетах комплекса применяется стержневая БЧ с направленным подрывом по целям на высоте до 5 метров. БЧ способна пробивать высокопрочные материалы.

Стартовые и наземные средства комплекса

• Командный пункт 9С510М — число целевых каналов дивизиона — 36.
• Станция обнаружения и целеуказания 9С36М — сопровождение целей в диапазоне: дальности от 2,5 до 70 км; высоты от 0,005 до 35 км; скорости до 3000 м/с.
• Гусеничная самоходная огневая установка (СОУ) 9А317М — несёт 6 ракет в на подъемной рампе с многофункциональной .
• Пусковая установка (ПУ) 9А316М — несёт 12 ракет в ТПК на подъемной рампе.
• Транспортно-заряжающая машина (ТЗМ) 9Т243М.
• Ракета 9М317М для уничтожения всех типов целей в воздухе в условиях сильного противодействия не исключая сложно и интенсивно маневрирующие цели, а также расположенные на воде и на земле.

Устройство

Самоходная огневая установка способна работать одна, при этом её возможности крайне ограничены. Поэтому принято рассматривать комплекс целиком, в полностью боеготовном состоянии для прикрытия площади от воздушных угроз.

Комплекс «Бук-М1» составляют:

• самоходная огневая установка 9А310М1;
• заряжающая установка 9А39М1;
• станция обнаружения целей 9С18;
• командный пункт 9С470М1.

Все зенитные ракетные комплексы построены на гусеничном шасси ГМ-569, которое выбрано из-за таких особенностей как хорошие проходимость и маневренность, что позволяет тратить минимальное количество на развёртывание и приведение в боевое состояние комплекса.

После развёртывания станция обнаружения целей с высокой помехоустойчивостью РЛС 9С18 «Купол» начинает непрерывно сканировать воздушное пространство в сантиметровом диапазоне на расстояние до 120 и дальность до 20 километров.

Также каждая из самоходных огневых установок 9А310 обладает своей радиолокационной станцией, работающей в сантиметровом диапазоне, вычислительной аппаратурой и устройством связи, что позволяет ей самостоятельно сканировать воздушное пространство в поисках цели и передавать информацию на командный пункт.

Сигнал о засечённых целях поступает на командный пункт 9С470, способный одновременно получать и обрабатывать данные о 46 целях. Далее он передаёт до 6 заданий каждой из огневых установок 9А310.

Разработчики

В качестве разработчиков были определены: НИИ приборостроения, а также научно-конструкторское объединение, имеющее название «Фазотрон». Растов А. А. был назначен главным конструктором данного комплекса. Пуско-заряжающая установка создавалась в Машиностроительном КБ «Старт», где руководителем был Яскин А. И. Гусеничные шасси, унифицированные для машин комплекса, разрабатывал Мытищинский машиностроительный завод, которым руководил Астров Н. А. Ракеты 9М38 поручили разрабатывать Свердловскому МКБ «Новатор». Станция обнаружения и, само собой, целеуказания «Купол» создавалась в НИИ измерительных и точных приборов министерства радиопромышленности. Для того чтобы установка “Бук” могла полноценно функционировать, был разработан комплекс средств обслуживания и технического обеспечения на автомобильном шасси. Завершение подготовительного этапа было запланировано на второй квартал 1975 года.

Начало истории

Для начала нужно определиться с предназначением данной установки. Она заключается в уничтожении аэродинамических целей, летящих на средних, а также малых высотах со скоростью до 830 м/сек, маневрирующих с 12-единичными перегрузками и на дальности до 30 километров. В соответствии с известным Постановлением СМ СССР и ЦК КПСС от 13 января 1972 года и начали ее разработку. Задействовали в этом коллектив разработчиков и изготовителей, участвовавший ранее в создании ЗРК “Куб”. Вместе с этим назначили разработку комплекса М-22, называемого «Ураган», для ВМФ с использованием ракеты, полностью совместимой с «Бук».

Какие модели можно приобрести сегодня

В современном мире строго ограничено производство холодного оружия. Настоящие кортики производятся только для оснащения военных. Гражданские могут приобрести памятные кинжалы, длина и твёрдость которых не позволяют отнести их к холодному оружию. К тому же, на них отсутствует гарда. Это даёт возможность классифицировать их в качестве охотничьих ножей. Однако, использовать их крайне неудобно, поскольку исторически их форма создавалась с другими целями.

Предыдущая

Боевые ножиФинский нож НКВД: история, размеры, чертеж

Следующая

Боевые ножиБаллистический нож стреляющий лезвиями

Станция целеуказания и обнаружения «Купол»

Продолжаем разговор о том, что собой представляет установка “Бук”. Характеристики “Купола” – следующий этап ее рассмотрения. Эта станция имеет электронное лучевое сканирование по углу места в 30-40 градусном секторе с механическим вращением антенны по заданному азимуту. Предназначение 9С18 – обнаружение и опознание целей в воздухе на высоте от 30 метров до 45,5 километров, на дальности до 120 километров. Затем информация об обстановке в воздухе передается на КП 9С470. В зависимости от установленного сектора и наличия помех скорость обзора равняется 5-18 секунд при круговом обзоре и 2,5-4,5 секунды при обзоре сектора в 30 градусов. Передавалась полученная информация по телекодовой линии в период обзора, составляющий 4,5 сек, в объеме 75 отметок. Была разработана и защита от прицельных, ответных, несинхронных импульсных помех.

Также, независимо от наличия заградительных шумовых помех, обеспечивалось обнаружение находящегося на высоте до 5 000 метров истребителя. “Купол”, входящий в зенитный комплекс “Бук”, в свою очередь, состоял из поворотного устройства, антенного поста, устройства слежения антенны, приемного устройства, передающего устройства и других систем. В боевое положение станция переходила за пять минут из походного положения, из дежурного – за 20 секунд.

Возможности ЗРК «Бук»

Данный комплекс имел более высокие боевые, внешние и эксплуатационные характеристики по сравнению с комплексами «Куб-М4» и «Куб-М3». Если даже просто посмотреть на то, что представляет из себя установка “Бук”, фото ее вооружения, то любой человек поймет всю ее мощь, которая обеспечивала:

1. Хорошую надежность обнаружения цели благодаря тому, что организован совместный обзор окружающего пространства шестью огневыми самоходными установками и станцией целеуказания и обнаружения.
2. Одновременный, до шести целей, обстрел дивизионом, а в случае необходимости и при автономном использовании огневых самоходных установок – выполнение до шести боевых самостоятельных заданий.
3. Сильную защиту от помех благодаря применению бортового вычислителя самонаводящейся головки и специального типа сигнала подсвета.
4. За счет увеличенной мощности ЗУР (ее боевой части) – очень большую эффективность поражения летящих целей.

Характеристики “Бука”, командный пункт

Мы на данный момент узнали много подробностей о рассматриваемом нами вооружении. Пришло время сгруппировать самое основное в одном месте. Итак, перед нами комплекс “Бук”. Характеристики его боевых средств следующие. 9С470 — командный пункт, установленный на ГМ-579 — обеспечивал отображение, прием и обработку всех данных, поступающих от станции целеуказания и обнаружения, а также шести 9А310 — огневых самоходных установок.

Он обеспечивал выбор нужных опасных целей и их правильное распределение в ручном и автоматическом режимах между огневыми самоходными установками, осуществлял задание им ответственных секторов и множество другой важной деятельности. Комплекс “Бук”, благодаря КП, нормально работает при применении ракет против радиолокации и при помехах

Командный пункт может обрабатывать 46 целей на высоте до 20 000 м в зоне, имеющей радиус 100 000 м. Выдавалось до шести целеуказаний за один цикл обзора станции. 28 тонн – масса КП, учитывая боевой расчет из шести человек.
