Комплекс Корнет-Д – Корнет-ЭМ

Наведение

Наилучшей из всех ситуаций для применения противотанковых средств является такая, при которой непосредственный огневой контакт с наступающим противником исключен. Однако загоризонтная стрельба возможна только в случае соблюдения условия визуального контроля ее результата. Дальность полета ракеты 9М133 может достигать десяти километров, но эффективный радиус в дневное время не превышает 5500 м, а ночью — 3500 м. Система наведения — лазерная полуавтоматическая. Это означает, что оператору достаточно удерживать цель на отметке прицела, а все остальное происходит без его вмешательства. Ракета идет в направлении луча, ведомая системой телеориентирования, при этом активные или пассивные помехи, которые может выставлять противник, малоэффективны. Сигнал наведения исходит от комплекса, с которого осуществлен запуск по фотоприемнику, направленному назад. «Корнет» — оружие, пригодное для применения в условиях нулевой видимости, в этом случае прицеливание осуществляется тепловизионным быстросъемным прицелом 1ПН79-1. Это устройство также нашло применение в станциях наведения современных БМП и ударных вертолетов.

Огласите весь список

Фото: Zachary A. Gardner

Основа коммерческого успеха ПТРК «Корнет» – в соотношении «эффективность-стоимость» по сравнению с комплексами, вооруженными ракетами с тепловизионной головкой самонаведения (ГСН), то есть, собственно говоря, ведущими стрельбу с дорогостоящими тепловизорами. Второй фактор – хорошая дальнобойность системы – 5,5 километра. С другой стороны, «Корнет», как и другие отечественные противотанковые системы, подвергается постоянной критике за недостаточные возможности по преодолению динамической брони современных зарубежных основных боевых танков.

Тем не менее «Корнет-Э» стал самым популярным отечественным ПТРК, поставляющимся на экспорт. Его партии закупили 16 стран, в том числе Алжир, Индия, Сирия, Греция, Иордания, ОАЭ и Южная Корея. Последняя глубокая модификация – «Корнет-ЭМ» – с дальностью стрельбы 10 километров способна «работать» как по наземным, так и по воздушным целям, прежде всего по беспилотным аппаратам и боевым вертолетам.

В боекомплект помимо бронебойных ракет с кумулятивной боевой частью (БЧ) входят универсальные с фугасными. Впрочем, к такой «воздушно-наземной» универсальности за рубежом быстро утратили интерес. Так это произошло, например, с комплексом ADATS (Air Defense Anti-Tank System) разработки швейцарской компании Oerlikon Contraves AG и американской фирмы Martin Marietta. Он был принят на вооружение только в армиях Канады и Таиланда. США, сделав большой заказ, в итоге от него отказались. В прошлом году и канадцы сняли ADATS с вооружения.

Хорошие экспортные показатели и у другой разработки КБП – комплексов второго поколения «Метис-М» с дальностью 1,5 километра и «Метис-М1» (два километра) с полуавтоматической системой наведения по проводам.

В свое время руководство КБП, несмотря, как было объявлено официально, на успешное завершение опытно-конструкторских работ по противотанковым управляемым ракетам, работающим по схеме «выстрелил-забыл», отказалось от реализации этой концепции в комплексе «Корнет» с целью достичь максимально больших дальностей стрельбы по сравнению с западными аналогами, использовав принцип «вижу-стреляю» и лазерно-лучевую систему управления. Ставка делалась на создание комбинированной системы противотанковых средств, реализующих оба указанных принципа – и «выстрелил-забыл», и «вижу-стреляю» – с упором на относительную дешевизну ПТРК. Предполагалась организация противотанковой обороны тремя комплексами различной штатной принадлежности. Для этого в полосе обеспечения – от переднего края обороны на глубину 15 километров в сторону противника – планировали размещать легкие носимые ПТРК с дальностью стрельбы до 2,5 километра, самоходные и переносные с дальностью до 5,5, самоходный ПТРК большой дальности «Гермес» на шасси БМП-3 с дальностью до 15 километров.

Система управления перспективного многоцелевого комплекса «Гермес» комбинированная. На начальном участке полета ракета обсуждаемой версии с дальностью 15–20 километров управляется инерциальной системой. На конечном – лазерное полуактивное самонаведение ракеты на цель по отраженному от нее лазерному излучению, а также инфракрасное или радиолокационное. Комплекс разрабатывался в трех вариантах: наземном, морском и авиационном. На настоящий момент официально в разработке КБП находится только последняя версия – «Гермес-А». В перспективе возможно оснащение «Гермесом» зенитных ракетно-пушечных комплексов (ЗРПК) «Панцирь-С1» разработки того же КБП.

В Туле также разработан ПТРК третьего поколения «Автономия» с инфракрасной системой самонаведения типа IIR (Imagine Infra-Red), который так и не был доведен до уровня серийного производства.

Последняя разработка Коломенского конструкторского бюро машиностроения (КБМ) – модернизированная версия самоходного ПТРК второго поколения «Штурм» («Штурм-СМ») с многофункциональной ракетой «Атака» (дальность – шесть километров) – недавно закончила государственные испытания. Для круглосуточного обнаружения целей новый комплекс оснастили обзорно-прицельной системой с телевизионным и тепловизионным каналами. Во время гражданской войны в Ливии боевое крещение (правда, в отрядах мятежников) приняли самоходные ПТРК коломенской разработки «Хризантема-С» (дальность – шесть километров), использующие комбинированную систему наведения – автоматическую радиолокационную в миллиметровом диапазоне с наведением ракеты в радиолуче и полуавтоматическую с наведением ракеты в луче лазера.

Система «выстрелил и забыл»

В противотанковых комплексах предыдущих поколений, разработанных КБ приборостроения, был реализован полуавтоматический принцип наведения. Для попадания оператор в течение полета ракеты к цели должен с помощью ручных или электромеханических приводов удерживать прицельную марку на цели.  При стрельбе из ПТРК «Корнет-Э» оператор также обязан был удерживать перекрестие прицела на цели до самого момента попадания ракеты.

Одно из принципиальных новшеств «Корнета-ЭМ» − автоматический режим стрельбы. Он позволяет минимизировать участие человека в процессе: оператору нужно лишь выбрать цель, набросить прицельную марку автомата сопровождения цели и произвести пуск ракеты. Далее автомат сопровождения целей самостоятельно управляет приводами автоматизированной пусковой установки, наводит ракету и управляет ей вплоть до попадания. А оператор тем временем уже может переключиться на выбор следующей цели.

Использование автоматического режима снижает психофизическую нагрузку на операторов, уменьшая влияние человеческого фактора на результат операции. Кроме того, значительно сокращается срок обучения работе с ПТРК и снижаются требования к квалификации оператора. По сути, управление оружием системы «выстрелил и забыл» становится доступным даже неподготовленным операторам, что существенно расширяет возможности для его применения. Такое оружие выгоднее и проще в эксплуатации и обслуживании, чем комплексы предыдущего поколения.


Боевое применение

Хотя ПТРК «Корнет» принят на вооружение в середине 90-х, первое боевое крещение он прошел лишь в 2006 г. в Ливане. Террористической группировкой «Хезболлах» с его помощью частично было сорвано наступление израильской армии.

Согласно официальным источникам, было подбито . Следует заметить, что не все они были уничтожены или повреждены из ПТРК российского производства. Через некоторое время стало известно, что комплексы террористы получали через сирийскую границу.

Помимо этого есть ещё много примеров, использования ПТРК «Корнет»:

1. На протяжении всего периода гражданской войны в Сирии, разграбленные арсеналы Правительственной армии перешли в руки оппозиционеров и группировки «Игил». В результате чего комплексы активно применяются в боевых столкновениях обеими сторонами;
2. Группировка «Хезболлах» в 2011 г. выстрелила из «Корнет» ЭМ в автобус с израильскими школьниками;
3. Многие бои в противодействии США и Ирака часто заканчивались подбитой американской бронетехникой. На вооружении азиатской армии стояли российские ПТРК.

Несмотря на то, в период Первой и Второй Чеченских войн «Корнет» уже был на вооружении ВС РФ, там он не использовался. Российские военные применяли «Фаготы».

9К123 «Хризантема-С», всепогодный противотанковый ракетный комплекс

Хризантема

(Индекс комплекса/ракеты —9К123/9М123 , по классификации НАТО и МО США —AT-15Springer ) — самоходный противотанковый ракетный комплекс.

Был разработан в Коломенском КБ Машиностроения. Предназначен для поражения танков (в том числе оснащённых динамической защитой), БМП и других легкобронированных целей, инженерных и фортификационных сооружений, надводных целей, малоскоростных воздушных целей, живой силы (в том числе в укрытиях и на открытых площадках).

Комплекс имеет комбинированную систему управления ракетами:

• автоматическая радиолокационная в миллиметровом диапазоне с наведением ракеты в радиолуче;
• полуавтоматическая с наведением ракеты в луче лазера

На пусковой установке одновременно могут быть установлены два контейнера с ракетами. Пуск ракет выполняется последовательно.

Боекомплект ПТРК «Хризантема-С» состоит из двух типов ПТУР в ТПК: 9М123 с надкалиберной тандемно-кумулятивной БЧ и ракет 9М123Ф с фугасной (термобарической) БЧ.

Состав: — боевая машина 9П157 (шасси 699-сб2 на узлах и агрегатах БМП-3); — ракета управляемая противотанковая 9М123; — ракета управляемая противотанковая 9М123Ф; — машина контрольно-проверочная 9В945 (для проверки БМ); — машина контрольно-проверочная 9В990 (для проверки ракет); — аппаратура контрольно-проверочная 9В946 (для проверки ракет); — комплекты ЗИП (одиночный, групповой и ремонтный); — тренажер 9Ф852; — ракета управляемая практическая 9М123 Практ; — ракета учебно-тренировочная 9М123Макет; — ракета учебная с действующей бортовой аппаратурой 9М123 Учебн.; — ракета учебная разрезная 9М123 Разр.; — ракета учебная разрезная 9М123Ф Разр.; — мишень учебная 9Ф734; — комплект учебно-технических плакатов.

Боевая машина 9П157

Шасси 699-сб2 на узлах и агрегатах БМП-3.

Экипаж машины 9П157 состоит из 2 человек. Машина обладает высокой проходимостью и способна действовать в условиях поражающих факторов оружия массового поражения. Боекомплект боевой машины 9П157 составляет 15 противотанковых управляемых ракет 9М123 и 9М123Ф в автоматизированной боеукладке. Заряжание выдвижной пусковой установки из автоматизированной боеукладки боевых машин с выбором типа ракеты выполняется автоматически. Загрузка ракет в боеукладку выполняется с использованием механизма загрузки или вручную. На выдвижной пусковой установке боевой машины располагаются два контейнера с ракетами.

Боевая машина 9П157 оснащена оптико- лазерной системой наведения (ОЛСУ) и радиолокационной системой управления (РЛСУ).

Скорострельность боевой машины до 4 ракет/минуту. Пуск ракет выполняется с места, последовательно. С одной боевой машины возможно одновременное наведение двух ракет на две цели.

Сектор стрельбы боевой машины 9П157: — по азимуту от минус 85 до плюс 85 градусов; — по углу места от минус 5 до плюс 15 градусов.

Состав комплекса[править]

Состав комплекса “Корнет-ЭМ”:

• Боевая машина с двумя или одной автоматической ПУ и пультом оператора с дисплеем. В настоящее время в роли носителя выступает бронеавтомобиль “Тигр”. Особенностью комплекса является то, что ракеты спрятаны в корпус автомобиля, который с виду выглядит как обыкновенный джип, а не носитель высокоточного оружия. Выдвижение ракет в боевое положение осуществляется за 7 секунд и производится только в случае наличия реальной угрозы.
• Управляемая ракета (УР) с фугасной боевой частью с неконтактным или контактным датчиком цели и дальностью стрельбы до 10 км;

• Противотанковая управляемая ракета (ПТУР) с максимальной дальностью полета до 8 км. и бронепробиваемостью кумулятивной БЧ, находящейся в диапазоне от 1100 до 1300 мм. Такая бронепробиваемость позволяет комплексу “Корнет-ЭМ” эффективно поражать современные и перспективные танки даже с учетом тенденции по повышению их уровня защиты. Для борьбы с наземными целями типа ДЗОТ, ДОТ, легкобронированной техникой противника и его пехотой, в том числе и находящейся в укрытиях, может применяться термобарическая БЧ мощностью 10 кг. в тротиловом эквиваленте.

• Автоматическая пусковая установка с размещенными на ней и готовыми к пуску 4 управляемыми ракетами. Установка имеет телетепловизионный прицел с тепловизором третьего поколения и телевизионными камерами высокого разрешения; встроенный лазерный дальномер и лазерный канал наведения ракет, а также автомат сопровождения цели с приводами наведения.

Тактико-технические характеристики

В связи с тем, что было разработано несколько модификаций комплексов, ТТХ модификаций орудия незначительно отличаются:

1. «Корнет» Э – экспортная модель стандартного орудия;
2. «Корнет» Д – модернизированная установка с увеличенной дальностью полёта ракеты и способностью пробивать броню толщиной 13 см;
3. «Корнет» ЭМ – экспортная модификации версии с индексом «Д»;
4. «Корнет» Т – самоходная бронированная машина на базе БМП 3.

Характеристика	Величина	Примечание
Дальность полёта ракеты, км.	Днём – 5,5 Ночью – 3,5	Для «Корнет» ЭМ и «Д» до 10
Минимальная дальность, м	100	–
Калибр, мм.	152	–
Длина ракеты, мм.	1200	–
Скорость ракеты, м/сек.	350 – 400	–
Бронебойность, мм.	Металлическая броня – 1 200. Бетонный монолит – 3 000	Для моделей «Корнет» ЭМ и «Д» величина достигает 1 300
Дальность распознавания цели, м	2 500	–
Готовность к выстрелу после обнаружения, сек.	1-2	–
Скорострельность, выстрел/мин.	2-3	–

Интересно! Любопытным фактом считается то, что варианты «Корнет» Э и «Корнет» ЭМ, разработанные для других армий, предназначены для использования в температурных диапазонах от -20⁰С до +60⁰, а комплексы которые собраны для отечественных ВС от – 50⁰С до +50⁰С.

Модификации

Модификации касаются в основном внутренней начинки и используемых материалов, поэтому внешне  комплексы практически неотличимы друг от друга.

Фото и модификация	Отличия
Корнет, основная	Дальность до 5,5 км, Бронепробиваемость – до 1,2 м «Корнет» крепится почти на любые боевые шасси
Корнет-Э, экспортная	Прицел «Метис-2» на 11 кг «Корнет-Э» на бронированных машинах
Корнет-Д, модернизированная	Дальность выросла до 10 км, Бронепробиваемость – до 1,4 м Облегчённый прицел «Метис-2» на 8,5 кг «Корнет-Д» с увеличенной дальностью
Корнет-ЭМ, модернизированный экспортный	Дальность: 8 км Автоматическое сопровождение цели Экспортный «Корнет-ЭМ»

Характеристики современных ПТУР

Главная задача, ставящаяся перед новейшими управляемыми ракетами, – поразить любой танк вне зависимости от типа брони. В последние годы наметилась мини-гонка вооружений, когда соревнуются танкостроители и создатели ПТУР. Оружие становится все более разрушительным, а броня – более прочной.

С учетом широкомасштабного применения комбинированной защиты в сочетании с динамической современные противотанковые ракеты также оснащаются дополнительными приспособлениями, которые повышают вероятность поражения целей. Например, головные ракеты оснащаются специальными наконечниками, которые обеспечивают подрыв кумулятивного боеприпаса на оптимальном расстоянии, обеспечивающем образование идеальной кумулятивной струи.

Типичным стало применение ракет с тандемными боевыми частями для пробивания брони танков с динамической и комбинированной защитой. Также для расширения сфер применения ПТРК к ним изготавливаются ракеты с термобарическими боеголовками. В противотанковых комплексах 3-го поколения использованы боезаряды, которые поднимаются на большую высоту при подлете к цели и атакуют ее, пикируя в крышу башни и корпус, где броневой защиты меньше.

Для применения ПТУР в закрытых помещениях используются системы «мягкого запуска» (Eryx) – ракеты оснащаются стартовыми двигателями, которые выбрасывают ее на низкой скорости. После удаления от оператора (пускового модуля) на определенное расстояние включается маршевый двигатель, который разгоняет снаряд.

Страны-эксплуатанты[править]

По состоянию на август 2009 года было продано 35 000 единиц ПТУР “Корнет”:

• Армения — по данным Центра анализа мировой торговли оружием Армения закупила в 2013 году 50 ПТРК и 200 ракет к нему.
• Россия — около 750 ПТУР “Корнет”, по состоянию на 2009 год.
• Алжир — 64 БРДМ-2М и 304 БМП-2М с пусковыми установками “Корнет-Э”, а также некоторое количество переносных пусковых установок, по состоянию на 2013 год. Около 3000 единиц 9М133 поставлено из России в период с 2006 по 2010 годы.
• Греция — 196 ПУ 9П196 “Корнет-Э” на вооружении Сухопутных войск, по состоянию на 2013 год. Поставка осуществлялась в два этапа, по контракту, заключенному с Рособоронэкспортом в 2001 году на 278 ПТРК.
• Индия — более 250 пусковых установок 9П196 “Корнет-Э” и около 3000 единиц 9М133 поставлено из России в период с 2003 по 2006 годы.
• Иордания — 200 пусковых установок и 2000 единиц 9М133, по состоянию на 2013 год. Поставлены из России в период с 2009 по 2010 годы.
• Кот-д’Ивуар — некоторое количество ПТРК “Корнет-Э”, по состоянию на 2013 год.
• Ливия — количество и статус неизвестны.
• Перу — 22 M1165A2 с пусковыми установками “Корнет-Э” и 244 ПТУР, по состоянию на 2013 год. Контракт заключён в 2008 году на сумму 23 млн. долл.
• Сирия — 1000 ПТУР и 100 ПУ “Корнет-Э”, по состоянию на 2013 год. Контракт на поставку выполнен в 90-е на сумму 65 млн.долл.
• Турция — 80 пусковых установок “Корнет-Э”, по состоянию на 2013 год, в том числе, до 800 ракет — поставленных в 2009 году по контракту, заключенному с Рособоронэкспортом в 2008 году.
• Эритрея — 80 единиц 9М133 поставлено из России в 2005 году, общая сумма контракта — 170 тыс. долл.

Военизированные организацииправить

• Хезболла — сообщалось о наличии ПТРК “Корнет-Э” у этой организации. В ходе Второй Ливанской войны боевики “Хизбаллах” использовали “Корнеты” для борьбы с израильской бронетехникой.
• ХАМАС
• Исламское государство Ирака и Леванта — в мае 2015 года ИГИЛ опубликовал видеоматериалы захваченных в Ираке комплексов “Корнет-Э”, произведённых и поставленных иракской армии в 2014 году. Точное количество захваченных комплексов неизвестно.
• Ансар Аллах — был применен ПТРК “Корнет-Э” при обстреле саудовских войск.

Литература[ | ]

• Ангельский Р. Д. Отечественные противотанковые комплексы: Иллюстрированный справочник. — М.: ООО «Издательство ACT», 2002. — 192 с. — (Военная техника). — 10 000 экз. — ISBN 5-17-011744-2.
• Тихонов С. Г. Оборонные предприятия СССР и России : в 2 т.. — М. : ТОМ, 2010. — Т. 1. — 608 с. — 1000 экз. — ISBN 978-5-903603-02-2.
• Тихонов С. Г. Оборонные предприятия СССР и России : в 2 т.. — М. : ТОМ, 2010. — Т. 2. — 608 с. — 1000 экз. — ISBN 978-5-903603-03-9.
• Шипунов А., Дудка В., Захаров Л., Пальцев М. ПТРК «Корнет-Э» меняет внешний облик и возможности вооружения (рус.) // Военный парад : журнал. — 2004. — Март-апрель (т. 62, № 02). — С. 12—15. — ISSN 1029-4678.

Хранители неба – особая «Каста»

На вооружение подразделений радиотехнических войск Центрального военного округа, дислоцированных в Сибири, поступили мобильные радиолокационные станции «Каста-2-2» с улучшенными характеристиками.

mil.ru
На вооружение подразделений радиотехнических войск, дислоцированных в Сибири, поступили мобильные радиолокационные станции «Каста-2-2» с улучшенными характеристиками.

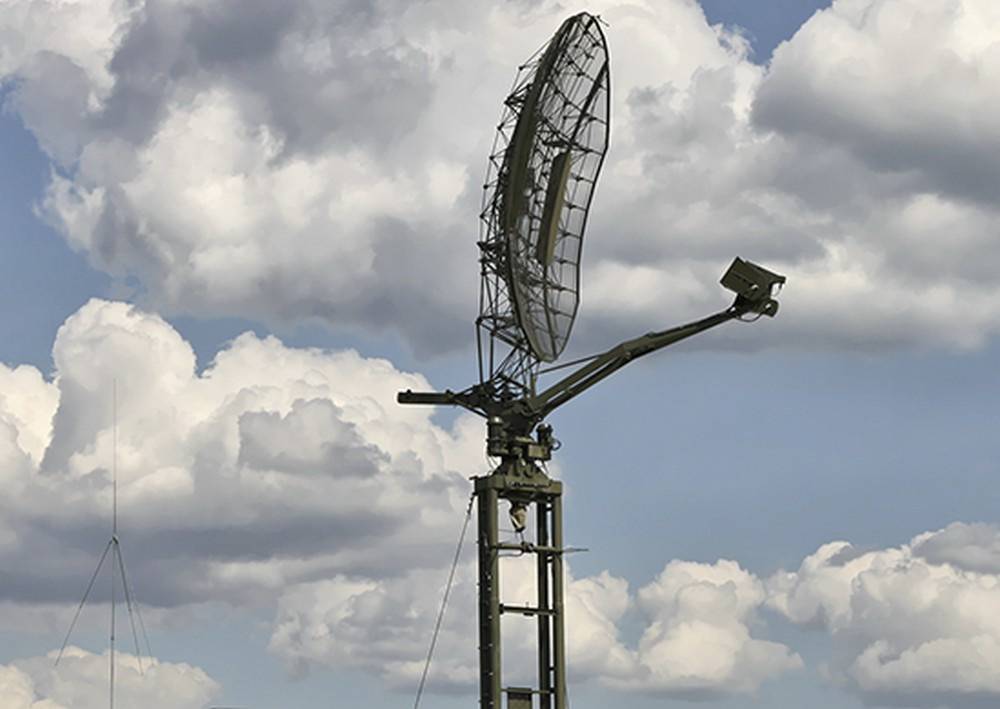

Новые РЛС способны более точно определить высоту и дальность полёта воздушных объектов за счёт оснащения инновационными системами обработки данных. Обновление парка вооружения радиотехнических войск позволит усилить контроль над воздушным пространством в районах ответственности противовоздушной обороны ЦВО.

Общие сведения

Управляемые ракеты являются важнейшей частью куда также входят пусковая установка ПТУР и системы наведения. В качестве источника энергии используется так называемое твердое топливо, а боевая часть (БЧ) чаще всего снаряжается кумулятивным зарядом.

Поскольку начали оснащать композитной броней и системами активной динамической защиты, новые противотанковые ракеты также эволюционируют. На смену одинарной кумулятивной БЧ пришли тандемные боеприпасы. Как правило, это два расположенных друг за другом кумулятивных заряда. При их взрыве формируются последовательно две обладающие более эффективной бронепробиваемостью. Если одиночный заряд «прошивает» до 600 мм то тандемные – 1200 мм и более. При этом элементы динамической защиты «гасят» лишь первую струю, а вторая разрушающей способности не теряет.

Также ПТУР могут оснащаться термобарической боевой частью, создающей эффект объемного взрыва. При срабатывании распыляются аэрозольные в виде облака, которые затем детонируют, охватывая зоной огня значительное пространство.

К этим типам боеприпасов относятся ПТУР «Корнет» (РФ), «Милан» (Франция-Германия), «Джавелин» (США), «Спайк» (Израиль) и другие.

Возможность усовершенствования

В настоящее время, по заявлениям высокопоставленных военных чиновников, ведутся работы по созданию противотанкового ракетного комплекса третьего поколения. Основная тенденция – работа по принципу: «Выстрелил и забыл».

В работе «Корнет» расчет должен дождаться результата, так как сама система корректирует траекторию ракеты, поэтому после пуска ее нельзя трогать.

Основные недостатки ПТРК «Корнет»:

• Масса снаряженной установки составляет около 50 кг;
• Лазерный луч демаскирует позицию стрелка;
• Малая эффективность при использовании поляризованного дымового облака, как активной защиты бронетехники;
• Боевой расчет должен состоять из 2 человек.

Перечисленные недостатки уносят комплекс «Корнет» в прошлое. Если во время своего появления он был прорывным, то сегодня, к примеру, активная защита «Трофи» свободно справляется со своей задачей. Но есть определенные достоинства, позволяющие «Корнету» до сих пор быть «в строю». Это, относительно низкая стоимость, возможность корректировки полета снаряда, работа на дальних дистанциях и высокая бронебойность.

Видео

ДАННЫЕ НА 2011 г. (стандартное пополнение)Комплекс “Корнет-Д” / “Корнет-ЭМ”Ракеты 9М133ФМ-3 / 9М133ФМ / 9М133М-2

Противотанковый ракетный комплекс / многоцелевой ракетный комплекс. Разработан КБ Приборостроения (далее – КБП, г.Тула), главный конструктор направления – Лев Захаров. Испытания комплекса проведены в 2011 г. На официальном сайте КБП комплекс носит наименование “Корнет-ЭМ”, в СМИ – “Корнет-Д”. По неподтвержденной официально информации наименование для комплекса в ВС России – “Корнет-Д”, экспортный вариант – “Корнет-ЭМ”. По умолчанию приведены данные комплекса с ракетой 9М133ФМ-3.

Боевая машина ПТРК “Корнет-Д” / “Корнет-ЭМ” на экспозиции авиасалона МАКС-2011, Раменское, 16.08.2011 г. ().

Пусковая установка

– боевая машина комплекса на шасси ” ” (опытный образец – ГАЗ-233036). На боевой машине установлено две автоматические выдвигаемые пусковые установки с прицельными системами на 4 контейнера с ПТУРами каждая. По желанию заказчика на боевой машине может быть установлена одна пусковая установка на 4 ракеты.Боекомплект комплекса – 8 боеготовых ПТУР, всего 16 ПТУРВремя перевода из походного положения в боевое – 7 секГрузоподъемность боевой машины:- 800 кг (1 пусковая установка)- 1200 кг (2 пусковых установки)

Боевая машина ПТРК “Корнет-ЭМ” / “Корнет-Д” в боевом (выдвинута одна из двух пусковых установок) и походном положениях, 2011 г. (https://nnm.ru).

Боевая машина ПТРК “Корнет-ЭМ” в боевом (https://www.kbptula.ru).

Боевая машина комплекса “Корнет-Д”. Вероятно, первый опытный образец. (ТВ-программа, https://www.youtube.com).

Автоматическая выдвигаемая пусковая установка на 4 ракеты.Масса модуля – 67.5 кгУглы наведения: – по горизонту – +- 180 град. – по вертикали – от -5 до +30 градУгловая скорость наведения – до 20 град/сПоля зрения телетепловизионного прицела: – широкопольный телевизионный канал – 4 х 4 град – узкопольный телевизионный канал – 1 х 1 град – обзорный канал дальномера – 15 x 20 град – широкопольный тепловизионный канал – 5,9 x 7,3 град – узкопольный тепловизионный канал – 1,9 x 2,4 грабДиапазон измеряемых дальностей – 200-15000 мОшибка сопровождения СКО на 10 км – 0,3 м

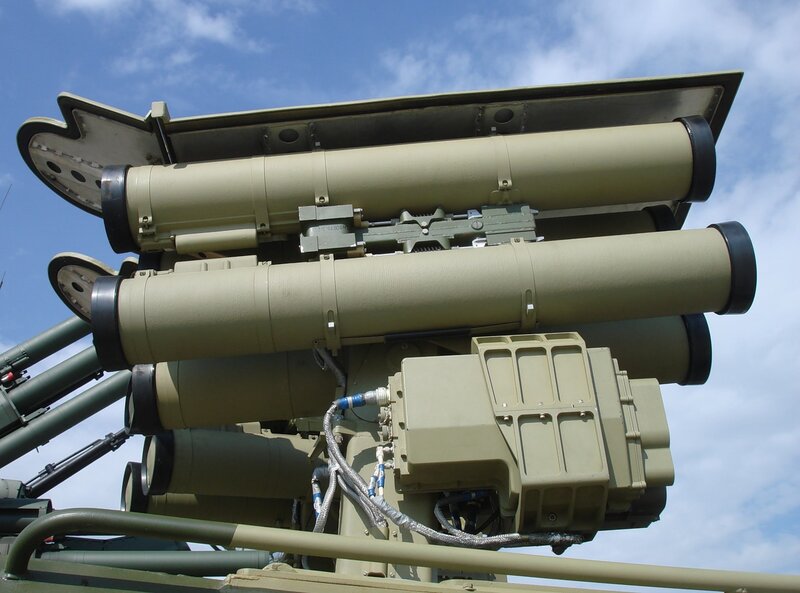

Автоматическая пусковая установка комплекса “Корнет-ЭМ” / “Корнет-Д” (https://www.kbptula.ru).Цифрами обозначены: 1 – ПТУР в ТПК; 2 – телетепловизионный прицел; 3 – интегрированная управляющая система с автоматом сопровождения цели; 4 – направляющие для ТПК с ракетами; 5 – стойка и приводами вертикального и горизонтального наведения; 6 – механизм подъема и опускания пусковой установки.Система управления и наведение

– наведение ракет помехозащищенное автоматическое с телеориентированием в луче лазера (ракета 9М133ФМ-3). Используется прицельная оптико-электронная система с телетепловизионным прицелом с телевизионными камерами высокого разрешения и тепловизором третьего поколения, встроенным лазерным дальномером и лазерным каналом наведения ракет, а также автоматом сопровождения целей с приводами наведения. Комплекс может вести огонь по подвижным и неподвижным наземным, морским и воздушным целям. Возможно управления пусками ракет с пусковой установки с пульта дистанционного управления с расстояния до 50 м.

Комплекс одновременно может обстреливать 2 цели.Комплекс может в одном луче с одной ПУ по одной цели стрелять двумя ракетами.

Ракеты ПТРК

: в составе комплекса могут использоваться три типа ракет – 9М133ФМ-3 / 9М133ФМ / 9М133М-2

9М133ФМ-3	9М133ФМ / 9М133М-2
Двигатель	РДТТ увеличенной тяги, размещен после БЧ	РДТТ, размещен перед БЧ
Длина ТПК	1211 мм	1211 мм
Масса с ТПК	33 кг	31 кг
Дальность действия	150-10000 м	150-8000 м
Бронепробиваемость	1100-1300 мм (кумулятивная БЧ)
Скорость полета максимальная	320 м/с	300 м/с
Типы БЧ	фугасная	термобарическая / кумулятивная
Тротиловый эквивалент БЧ	7 кг	10 кг (термобарическая)
Взрыватели	контактныйнеконтактный	контактный-неконтактный / контактный

Зона поражения воздушных целей ракетой 9М133ФМ-3 комплекса “Корнет-ЭМ”:Радиус поражения воздушной цели (ракета 9М133ФМ-3) – не менее 3 м

Модификации

:Комплекс “Корнет-Д” – результат глубокой модернизации ПТРК “Корнет”.

Комплекс “Корнет-ЭМ” – экспортный вариант ПТРК “Корнет-М”.

Статус

: Россия- 2011 г. 07 августа – согласно сообщениям СМИ проведены полевые испытания ПТРК “Конкурс-Д”.
