Как устроены контейнерные ракеты
Ракетные комплексы России контейнерного типа изготавливались в ОАО «Концерн «Моринформсистема-Агат». В одном контейнере расположена установка на пуск четырех ракет. Но, кроме этого, нужны еще два аналогичных контейнера. В одном из низ должен находиться Модуль управления, а в другом — Модуль жизнеобеспечения и питания. Через них осуществляется ежедневное обслуживание и проверки, прием команд на стрельбу, расчет данных цели, проведение подготовки перед стартом, полетное задание и пуск ракет.
Чтобы все это реализовать, необходимы налаженная связь, навигация через спутник, командный пункт и боевой расчет. Поэтому террористы вряд ли смогут воспользоваться такой техникой, так как у них нет спутников, а “Калибр” принимает связь через российскую космическую группировку.
Тактико-технические характеристики[ | код]
Тактико-технические характеристики ракет семейства «Калибр», стоящих на вооружении Вооруженных Сил России, доподлинно неизвестны.
По сообщениям от 2012 года, дальность стрельбы ракетами «Калибр» по морским целям составляет 375 км, по наземным — 2600 км.
По ряду других сообщений, дальность 3М14 составляет от 2000 км до 2600 км (в термоядерном боевом оснащении).
11 марта 2016 года на церемонии поднятия Андреевского флага на фрегате «Адмирал Григорович» командующий Черноморским флотом ВМФ РФ заявил, что данный корабль имеет область боевого воздействия в 800 тыс. км² при стрельбе по морским целям, и в 7 млн км² — при стрельбе по наземным объектам. Это говорит о возможности корабля поражать надводные цели в радиусе около 500 км, наземные — в радиусе около 1500 км (с неядерной боевой частью)..
19 октября 2017 года, выступая в рамках дискуссии в клубе «Валдай», Верховный главнокомандующий ВС РФ Президент России В. В. Путин назвал дальность полета КР «Калибр» морского базирования — 1400 км.
Как сообщили в начале февраля 2019 года высокопоставленные источники в госструктурах, дальность ракеты «Калибр-НК» морского базирования в случае переноса на сушу составит до 2,6 тыс. км.
Тактико-технические характеристики ракет в экспортном исполнении | код
| Ракета | 3М-54Э | 3М-54Э1 | 3М-14Э | 91РЭ1 | 91РТЭ2 |
|---|---|---|---|---|---|
| Внешний вид | |||||
| Длина, м | 8,22 | 6,20 | 6,20 | 7,65 | 6,20 |
| Диаметр, мм | 533 | 533 | 533 | 533 | 533 |
| Стартовая масса, кг | 2000 | 1500 | 1770 | 2100 | 1200 |
| Боевая часть | Проникающая фугасная200 кг | Проникающая фугасная400 кг | Осколочно-фугасная или проникающая фугасная 450 кг | Торпеда АПР-3МЭ | Торпеда МПТ-1УМЭ |
| Дальность полёта | 220 км | 300 км | 300 км | 50 км | 40 км |
| Скорость полёта, в числах Маха (М) | На марше: 0,8 У цели: 2,9 | 0,8 | 0,8 | 2,5 | 2,0 |
| Траектория (высота полета) | На марше: 20 м У цели: 10 м | 20 м | Над морем: 20 м Над сушей: 50-150 м | Баллистическая | Баллистическая |
| Система управления | ИНС + РЛГСН | ИНС + РЛГСН | ИНС + РЛГСН + коррекция по данным ГЛОНАСС или GPS | ИНС | ИНС |
Радиолокационная головка АРГС-54Э | код
АРГС-54Э предназначена для обнаружения и точного наведения крылатых ракет на надводную цель на конечном участке траектории полёта ракет 3М-54Э
- Основные тактико-технические характеристики
- Может быть использована как при одиночном, так и при групповом применении ракет.
- Обеспечивает наведение ракеты на цель в секторе углов по азимуту ± 45°, по углу места — от +10° до −20°.
- Максимальная дальность действия — до 65 км.
- Может быть использована в любое время суток при температуре окружающего воздуха от −50 °C до +50 °C, в условиях дождя и тумана, волнении моря до 6 баллов.
- Массо-габаритные данные:
- масса без обтекателя — не более 40 кг;
- диаметр (максимальный) — 420 мм;
- длина — 700 мм.
Радиолокационная головка АРГС-14Э | код
АРГС-14Э предназначена для точного наведения крылатой ракеты на наземные цели на конечном участке траектории полета ракет Club-N и Club-S в условиях противодействия.
- Основные тактико-технические характеристики
- Может быть использована как при одиночном, так и при групповом применении ракет.
- Обеспечивает обнаружение наземных целей в секторе углов по азимуту ± 45°, по углу мест — от +10° до −20° по различным траекториям.
- Максимальная дальность действия — до 20 км.
- Может быть использована в любое время суток при температуре окружающего воздуха от +60 °C до −50 °C, в сложных метеоусловиях на любой географической широте.
- Массо-габаритные данные:
- масса без обтекателя — не более 40 кг;
- диаметр (максимальный) — 514 мм;
- длина — 660 мм.
«Великий уравнитель»
Намерение России оснастить гиперзвуковыми ракетами морского базирования свои новейшие подводные лодки и корабли привлекло внимание западных военно-политических СМИ. Так, портал Military.com отметил, что американские ПРО морского базирования не смогут перехватить «Цирконы» на пути к цели
Military.com также указывает, что вооружённые такими ракетами малые ракетные корабли типа «Буян» смогут нести до 25 «Цирконов» и будут представлять серьёзную угрозу для авианосцев ВМС США.
«На то, чтобы потопить даже самый современный американский авианосец, такой как USS Gerald R. Ford, потребуется менее полудюжины этих ракет», — пишет издание.
В свою очередь, издание The National Interest в своём материале назвало ракету «Циркон» «великим уравнителем».

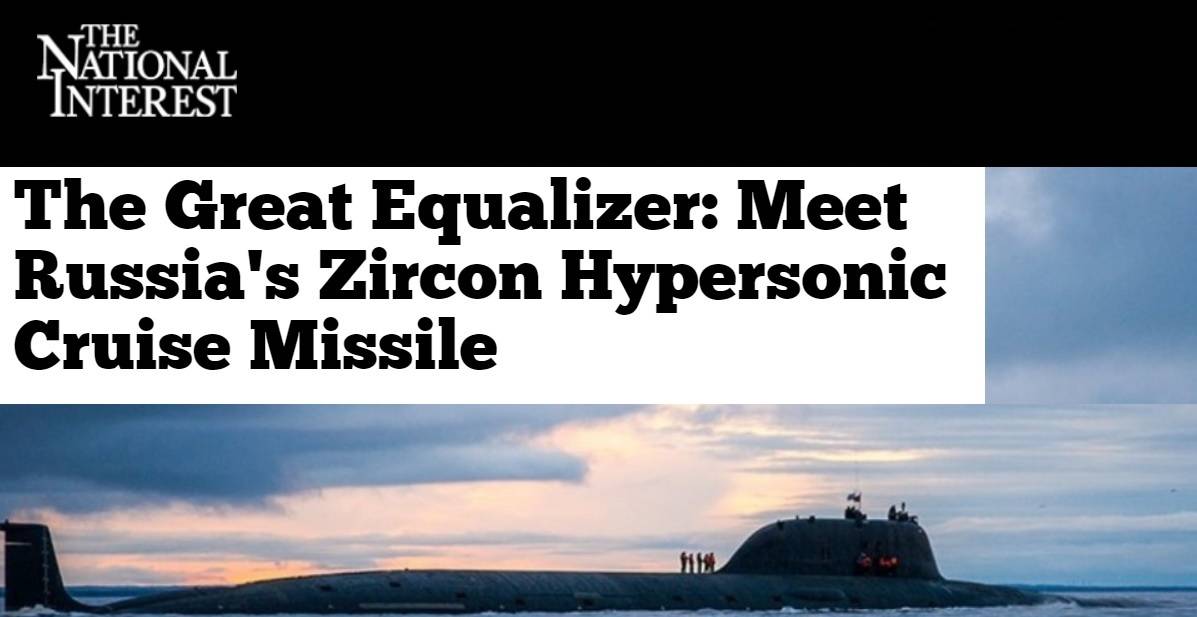

- Материал The National Interest «Великий уравнитель. Знакомьтесь: российская гиперзвуковая крылатая ракета «Циркон»
«Нести пусковую установку будет, по всей видимости, российская АПЛ, предназначенная для запуска крылатых ракет, усовершенствованная подлодка проекта «Ясень» — самая современная и продвинутая в ВМФ России. Корпус усовершенствованной подлодки проекта «Ясень» изготовлен из немагнитной или маломагнитной стали, что значительно уменьшает или совершенно убирает её магнитную сигнатуру», — пишет The National Interest.
Напомним, что подлодки проекта «Ясень» и его новейшей модернизации «Ясень-М» являются многоцелевыми АПЛ четвёртого поколения, предназначенными для поражения боевых надводных кораблей, транспортных средств, подводных лодок и наземных объектов противника. «Ясени» оснащены вертикальными пусковыми установками, которые обеспечивают возможность залповой стрельбы высокоточными крылатыми ракетами.
АПЛ «Казань» проекта 885М «Ясень-М», о которой упомянул контр-адмирал Александр Заренков, вошла в состав российского флота в мае 2021 года.
Также по теме
Универсальный корабль: как усилилась боевая мощь фрегата «Маршал Шапошников» после модернизации
Фрегат ВМФ России «Маршал Шапошников» завершил заводские испытания после модернизации и вошёл в состав сил постоянной готовности…
The National Interest также отмечает, что вооружённые «Цирконами» новейшие российские подлодки будут представлять большую опасность для любых кораблей и целей потенциального противника.
«Считается, что боевой нагрузкой «Циркона» будут обычные взрывчатые вещества, но это едва ли имеет значение. При скорости 5 Махов и более кинетическая энергия такова, что, будь боеголовка даже залита бетоном, она создаст масштабный взрыв при попадании в землю или пробьёт огромную дыру при попадании в авианосец», — заключает издание.
Как отметил военный эксперт Алексей Леонков, появление в ВМФ России подлодок, оснащённых гиперзвуковыми ракетами морского базирования, обеспечит защиту России от так называемого мгновенного глобального удара, заложенного в военную доктрину США.
«Как известно, основными силами в стратегии глобального мгновенного удара являются Военно-морские силы США и блока НАТО, поэтому чем дальше эти силы будут находиться от российских границ, тем лучше. Как раз такое сдерживание обеспечивает ракета «Циркон» с дальностью поражения цели до 1000 км», — отметил эксперт.
На момент её создания учитывались все факторы возможного противодействия со стороны сил вероятного противника, в частности их комплексы противовоздушной и противоракетной обороны, подчеркнул Алексей Леонков.
«Это оружие было разработано на основе ракет «Оникс» и стало следующей ступенью их эволюционного развития. Для этих ракет используются универсальные пусковые установки, которые могут запускать как ракеты «Циркон», так и противокорабельные ракеты «Оникс» и «Калибр». Такими установками будут оснащаться все новые корабли, подводные лодки 885М «Ясень-М», а также корабли Военно-морского флота России, которые в ближайшее время пройдут модернизацию», — рассказал Леонков.
Оснащение подлодок 885М «Ясень-М» с пониженной заметностью гиперзвуковым оружием на несколько порядков повысит боевые возможности российского флота, пояснил в беседе с RT военный эксперт, директор музея ПВО в Балашихе Юрий Кнутов.
Это достаточно серьёзная угроза, которую невозможно решить системами ПВО и ПРО, подчеркнул Юрий Кнутов.
«Это прорывные технологии, которые позволяют России за счёт небольшого количества ультрасовременных подводных лодок, вооружённых высокоточным оружием пятого поколения, сдерживать вражеский флот на большом расстоянии от российских берегов», — заключил эксперт.
Где используются крылатые ракеты
- ракетный комплекс Калибр-НК (Club-N), который устанавливается на надводные корабли. Интегрирован в вертикальную ПУ 3С14;
- ракетные комплексы Калибр-А (Club-A), которые устанавливаются на самолеты.
- ракетный комплекс Калибр-ПЛ (Club-S), который устанавливается на подводные лодки. Интегрирован в 533-мм торпедные аппараты;
- модульный ракетный комплекс Club-U, который устанавливается на надводные корабли.
При условии использования ракет, имеющих дальность больше 500 км, сухопутные варианты комплекса являются самыми дискуссионными, поскольку потенциально нарушают договор об РСМД. Американская разведка считает, что такие комплексы с КР «Калибр» разработаны в России не только в качестве прототипа, но и приняты на вооружение и пусковые системы и установки управления пуском созданы на базе ОТРК «Искандер». По мнению ЦРУ, сейчас на боевом дежурстве располагается два дивизиона таких комплексов, состоящих из восьми самоходных пусковых установок, имеющих большой запас этих ракет. Существует еще одна версия: ракета, применяемая данными комплексами, является наземным вариантом ракеты Х-101, а не Калибр.
- контейнерный ракетный комплекс Club-K, который был интегрирован в 20- и 40 фунтовых ISO-контейнеры;
- ОТРК «Искандер-К» (предположительно).
Даешь малые высоты!
Появлению нового поколения крылатых ракет предшествовал ряд технологических новшеств.
К ним можно отнести: уменьшение размеров ядерных боевых частей, миниатюризацию радиоэлектронных комплектующих и появление интегральных схем (а с ними и портативных быстродействующих цифровых вычислительных машин и схем управления с небольшим энергопотреблением), новое математическое обеспечение, появление компактных и экономичных турбореактивных двигателей, высокоэнергетических топлив, новых материалов и технологий в производстве летательных аппаратов. Авиация в ходе локальных войн осваивала малые и предельно малые — в десятки метров — высоты и сокращала время пребывания в зоне действия ПВО противника. С другой стороны, уже исчерпала себя концепция массированного ядерного удара, даже ядерное оружие требовало более избирательного применения. Им предполагали наносить удары только по важным военным и промышленным объектам — стартовым позициям ракет, военно-морским базам, пунктам управления, складам ядерного оружия и ГСМ, электростанциям, узлам коммуникаций.
В конце 60-х — начале 70-х годов прошлого века практически одновременно в СССР и в США специалисты проработали концепцию нового боеприпаса большой дальности — малогабаритной дозвуковой (0,5—0,8М) крылатой ракеты малой заметности, реализующей полет на предельно малой высоте с огибанием рельефа местности, с автономной системой наведения на основной части траектории. Стратегические КР такого типа уже не замахивались на межконтинентальные дальности: они должны были позволить своим носителям произвести массированный пуск, оставаясь вне пределов поражения средствами противовоздушной, противолодочной или противокорабельной обороны противника, его тактических ракет. Главными достоинствами КР должны были стать: небольшие размеры (которые позволили бы разместить большой боекомплект во внутренних бомбоотсеках бомбардировщиков, на кораблях и подводных лодках), возможность залпового пуска и подхода нескольких ракет к цели с разных направлений, незначительная радиолокационная заметность, малое время нахождения в «поле зрения» ПВО, всепогодность.
Полет на сверхмалых высотах с огибанием рельефа сложен в исполнении и невыгоден с точки зрения дальности полета. Обеспечение точного автономного выведения ракеты в район цели требовало специальной корреляционной системы. При небольших габаритах задача становилась особенно сложной. Требовались новые точные трехмерные карты земной поверхности. И в СССР — при наличии серьезных теоретических проработок — практические работы по этой теме развернули уже после появления сообщений об аналогичных разработках в странах НАТО.
Семен Федосеев
Полет ракеты
После пуска ракета делает «горку», поднимаясь на значительную высоту. Затем она снижается до 10-20 метров над гребнем волны. На этой высоте ракета проходит маршевый участок пути. Приближаясь к цели, она опускается еще ниже (до 7 метров от гребня волны), чтобы оставаться незаметной для средств противовоздушной обороны. При необходимости ракета «Москит» может совершать противозенитные маневры с высокой интенсивностью и перегрузками более 10g. На расстоянии 9 км до цели она прекращает маневры и набирает ход. Благодаря огромной кинетической энергии, ракета способна пробить корпус любого корабля. Взрыв происходит внутри судна и приносит непоправимые последствия. Удар одной ракеты при хорошем попадании может потопить крейсер, не говоря уже о судах среднего класса. 15-17 выстрелов из ПКР «Москит» хватит, чтобы уничтожить целую корабельную группу.
С момента подачи электропитания на ракеты до старта первой из них проходит порядка 50 с. В состоянии повышенной готовности этот показатель сокращается до 11 с. При залповой стрельбе ракеты запускаются с интервалом 5 с.
Боевое применение
Крылатые ракеты серии «Калибр» часто применялись во время российской военной операции в Сирии. Вдобавок это их первое боевое применение.
| Дата | Ракета | Количество | Носитель | Цель |
| 07.10.2015 | 3М14Т | 26 | РК «Дагестан» МРК «Град Свияжск» МРК «Углич» МРК «Великий Устюг» | 11 целей в Сирии на расстояние свыше 1500 км |
| 20.11.2015 | 3М14Т | 18 | корабли Каспийской флотилии | По 7 целям позиций террористов в сирийских провинциях Ракка, Идлиб и Алеппо. |
| 08.12.2015 | 3М14К | 4 | ДЭПЛ «Ростов-на-Дону» | Удар по двум крупным пунктам террористов «Исламского государства» на территории Ракки в Сирии |
| 19.08.2016 | 3М14Т | 3 | МРК «Зеленый Дол» МРК «Серпухов» | По целям террористической группировки «Джебхат ан-Нусра» на территории Сирии. |
| 15.11.2016 | 3М14Т | 3 | фрегат «Адмирал Григорович» | По террористам в сирийских провинциях Идлиб и Хомс. |
| 31.05.2017 | 3М14Т/К | 4 | СКР «Адмирал Эссен» ДЭПЛ «Краснодар» | По позициям боевиков, находящихся восточнее Пальмиры. |
| 23.06.2017 | 3М14Т/К | 6 | фрегат «Адмирал Эссен» фрегат «Адмирал Григорович» ДЭПЛ «Краснодар» | Удар по объектам «Исламского государства» (ИГ) в Сирии. |
| 05.09.2017 | 3М14Т | 6 | фрегат «Адмирал Эссен» | По объектам ИГ в Сирии в районе Дейр-эз-Зора. |
| 14.09.2017 | 3М14К | 7 | ДЭПЛ «Великий Новгород» ДЭПЛ «Колпино» | По объектам группировки ИГ в Сирии. Дальность удара составила от 500 до 670 км. |
| 22.09.2017 | 3М14К | 3 | ДЭПЛ «Великий Новгород» | По объектам террористической группировки «Джебхат-ан-Нусра» в провинции Идлиб. Дальность до целей составила около 300 км. |
| 05.10.2017 | 3М14К | 10 | ДЭПЛ «Великий Новгород» ДЭПЛ «Колпино» | По террористам запрещенной в России группировки ИГИЛ в Сирии крылатыми ракетами «Калибр». |
| 31.10.2017 | 3М14К | 3 | ДЭПЛ «Великий Новгород» | По объектам боевиков ИГИЛ в провинции Дейр-эз-Зор в районе Аль-Букемаль. |
| 03.11.2017 | 3М14К | 6 | ДЭПЛ «Колпино» | По объектам боевиков ИГИЛ в провинции Дейр-эз-Зор в районе Аль-Букемаль. |
Примечания
- , с. 174.
- Универсальный англо-русский словарь. Академик.ру. 2011.
- . ТАСС. Дата обращения 14 января 2019.
- . ТАСС. Дата обращения 12 февраля 2019.
- . Росбалт. Дата обращения 21 марта 2016.
- Россия 24. (11 марта 2016). Дата обращения 21 марта 2016.
- . ИС «Ракетная техника». БГТУ «Военмех» им. Д.Ф. Устинова. Дата обращения 7 октября 2015.
- (недоступная ссылка). Дата обращения 12 октября 2016.
- Dave Majumdar. (англ.). The National Interest. Дата обращения 24 февраля 2017.
- ↑
- ↑
- . Известия. Дата обращения 21 марта 2016.
- ОАО «КБСМ». 70 лет. — КБСМ для ВМФ, 2015. — С. 51—52.
- . militaryrussia.ru. Дата обращения 27 сентября 2017.
- navy_korabel. . Флот открытого океана: третья попытка (21 августа 2017). Дата обращения 24 августа 2017.
- ↑
Умение правильно прицелиться
Но все же главной «изюминкой» новых ракет стала система наведения. Инерциальная система при всей своей надежности и помехозащищенности не «ловит» отклонения от курса из-за ухода гироскопов и бокового сноса ракеты. На больших дальностях отклонение реальной траектории от заданной получается немалое. У новых американских КР оно составило 900 м на каждый час полета, а полет на максимальную дальность занимает 2,53 часа. Для компенсации накапливающейся ошибки добавили корреляционную систему с коррекцией по рельефу местности благо к тому времени спутники радиолокационной разведки позволяли создать подробную базу трехмерных изображений поверхности Земли. Так работает система наведения TERCOM той же «Томахоук». На заложенной в программе траектории выбираются несколько участков коррекции, оцифрованное радиолокационное изображение их рельефа закладывается в память бортовой ЦВМ при подготовке к пуску. После пуска с помощью стартового ускорителя (при наземном или морском базировании) или сброса с самолета ракета запускает маршевый двигатель и следует к цели по заданной траектории на высоте 60100 м (может снизиться и до 30 м), обходя препятствия и ранее выявленные сильные группировки ПВО и меняя курс каждые 100200 км. По достижении участка коррекции бортовой радиовысотомер СВЧ диапазона «ощупывает» подстилающую поверхность и получает радиолокационную карту рельефа. Карта оцифровывается, ЦВМ сравнивает полученный «слепок» с эталонным и по выявленным ошибкам выдает команды на корректирование траектории. В результате ракета выводится в район цели с точностью, недостижимой для предыдущих поколений. Круговое вероятное отклонение, то есть радиус круга, в который ракета попадает с вероятностью 0,5, не превышает 100 м. При ядерной БЧ этого вполне достаточно. На тех же основах работает, скажем, и система наведения ракеты Х-55 с высотой полета 40110 м ее инерциальная система сопряжена с доплеровским измерителем скорости и сноса и системой коррекции по рельефу местности.
Семейство стратегических крылатых ракет, принятых в СССР, в целом подобно американскому. Однако с того же 1976 года НПО «Машиностроение» разрабатывало на основании несколько иных требований ракету «Метеорит» сверхзвуковую, с дальностью пуска до 5 000 км и универсального (воздушного, морского и наземного) базирования. Кроме прочих новшеств предполагалось оснащать ее устройством ионизации набегающего потока воздуха для формирования плазменного шлейфа. Последний должен был снижать сопротивление движению и резко уменьшить радиолокационную заметность ракеты технология, не реализованная в серии и поныне, однако до сих пор актуальная. Но работы по «Метеориту» свернули к концу 1980-х годов.
После подписания в 1987 году Договора о сокращении ракет средней и меньшей дальности развитие вооружений переориентировалось на «обычные» войны. В СССР и США началась модернизация стратегических КР с заменой ядерных боевых частей «обычными». Последние требовали большей точности системы наведения. И причиной американского «миролюбия» была уверенность в технологическом превосходстве и обеспечении большей точности попаданий своих ракет, а также большей эффективности обычных боевых частей. Так, американская пассивная оптико-электронная головка самонаведения системы DSMAC обеспечивала круговое вероятное отклонение не более 2030 м. Впрочем, оптический коррелятор по эталонному изображению местности получила и модификация советской ракеты Х-55 Х-55ОК. У американской «Томахоук» появились модификации BGM-109C с унитарной полубронебойной фугасной боевой частью для удара по защищенным объектам и BGM-109D с кассетной боевой частью для ударов по скоплениям войск, аэродромам и т.п. Правда, уменьшалась дальность пуска обычные боевые части больше весили и занимали больше места, чем ядерные. Скажем, у «Томахоук» максимальная дальность пуска составила 1 600 км, у неядерной КР воздушного базирования AGM-86С 1 100 км. Тем не менее переделку части ядерных ракет в «обычные» американцы периодически возобновляли по мере расходования последних. Что до наземных «Томахоук» BGM-109G, то их, согласно Договору, ликвидировали.
Стратегическая крылатая ракета Х-555, Россия, 2000 г. Класс «воздухземля»
История создания
Ракеты семейства «Калибр» были созданы на основе двух проектов: разработанной в течение периода с 1975 по 1984 год в СМКБ «Новатор» стратегической ядерной крылатой ракеты 3М10 с боевым радиусом 2500 км и конкурса противокорабельных ракет «Альфа» (ОКР «Бирюза»). Первоначально в конкурсе ОКР «Бирюза» участвовала только сверхзвуковая ракета ПКР «Яхонт», однако её разработка затянулась, и ракета вышла дорогой. В то же время у проекта 3М10 появились проблемы из-за намечавшегося Договора о сокращении ракет средней и меньшей дальности. И ОКБ «Новатор» в инициативном порядке в 1986 году была предложена на конкурс неядерная версия морского варианта ракеты «КС-122», тем не менее она не устроила приёмную комиссию из-за дозвуковой скорости атаки. Работы были продолжены, и в 1990 году появилась готовая версия со сверхзвуковым финишным ускорителем для преодоления систем обороны противника. Однако начавшийся распад СССР приостановил внедрение этого изделия.
Также параллельно велась разработка противолодочного комплекса на базе «КС-122» для замены громоздких и морально устаревших комплексов «Водопад» и «Раструб-Б». Первый вариант ракеты данного направления был представлен в 1997 году.
Широкой публике ракеты семейства «Калибр» впервые были представлены на МАКС-93.
По состоянию на 2019 год ракетный комплекс «Калибр» стоит на вооружении ВМФ России. По данным из открытых источников, максимальная дальность стрельбы крылатой ракетой 3М14 из состава этого комплекса, летящей на дозвуковой скорости, достигает около 2 тыс. км. Для надводных кораблей разработан вариант комплекса «Калибр-НК», для подлодок — «Калибр-ПЛ». «Калибром», в частности, вооружаются российские фрегаты проекта 22350, корветы проекта 21631 «Буян-М», многоцелевые атомные подлодки проекта 885 «Ясень», неатомные субмарины проектов и 636.3, другие корабли.
8 января 2018 года в СМИ появились сообщения о начале работ по разработке модифицированной версии ракеты «Калибр-М». По словам источника, «Для ВМФ разрабатывается новейшая высокоточная крылатая ракета „Калибр-М“ корабельного базирования с максимальной дальностью стрельбы более 4,5 тыс. км. Создание ракеты находится на этапе научно-исследовательских работ и профинансировано Минобороны». Ракета — не обязательно в калибре 533 мм.
Источник добавил, что новая ракета будет отличаться от стоящих на вооружении «Калибров», как большей дальностью стрельбы, так и своими габаритами. «Ракета будет существенно больше, вес её боевой части приблизится к 1 т», — отметил он. По словам собеседника агентства, новой ракетой планируется оснащать крупные надводные корабли начиная с фрегатов, а также атомные подлодки. «Калибр-М» предназначен для уничтожения сухопутных объектов и будет способен нести как обычную, так и ядерную боевую часть”.
5 февраля 2019 года Министр обороны РФ Сергей Шойгу заявил о необходимости разработки в течение 2019—2020 годов наземного варианта комплекса «Калибр» в связи с приостановкой участия США в ДРСМД.
Производство в условиях санкций
В ноябре 2022 года The New York Times, опираясь на данные военной разведывательной фирмы Janes, сообщила, что Россия начала создавать запасы микросхем и других высокотехнологичных компонентов, необходимых для производства высокоточных ракет, ещё несколько лет назад, учитывая ухудшение отношений между Москвой и Западом.
Темпы производства ракет оцениваются в 100 ракет «Калибр» в год, в том числе за счёт производства других боеприпасов.
Массированный удар ракетами «Калибр» по объектам ИГИЛ в Сирии из акватории Каспийского моря
Носители крылатых ракет «Калибр»
Морские системы
- ракетный комплекс «Калибр-НК» (Club-N), устанавливаемый на надводные корабли. Интегрирован в вертикальную пусковую установку 3С14.
- модульный ракетный комплекс Club-U, устанавливаемый на надводные корабли.
- ракетный комплекс Калибр-ПЛ (Club-S), устанавливаемый на подводные лодки. Интегрирован в 533-мм торпедные аппараты. Ракета «Калибр» представляет собой ракетную торпеду, сначала производится пуск торпеды, после чего удаляется торпедная часть и далее ракета следует по воздушным участкам, как ракета.
Сухопутные системы
Самоходная пусковая установка Club-M на базе МЗКТ-7930
Сухопутные варианты комплекса при условии использования ракет дальностью свыше 500 км являются наиболее дискуссионными, так как потенциально нарушают договор об РСМД. По мнению разведки США, такие комплексы с крылатыми ракетами «Калибр» были созданы в РФ не только в варианте прототипа, а приняты на вооружение и пусковые установки и системы управления пуском разработаны на базе ОТРК «Искандер». По мнению ЦРУ, на боевом дежурстве находятся 2 дивизиона таких комплексов из 8 самоходных пусковых установок с большим запасом таких ракет. Другая версия, что ракета, используемая данными комплексами, является наземным вариантом ракеты X-101, а не «Калибр».
- ОТРК «Искандер-К» (предположительно)
- контейнерный ракетный комплекс Club-K. Интегрированный в 20- и 40-футовые ISO-контейнеры.
Носители
Макет пусковой установки 3С14
Ракетами семейства «Калибр-НК» и «Калибр-ПЛ» оснащаются следующие корабли российского и иностранных флотов:
- Фрегаты проекта 22350 «Адмирал Горшков»;
- Фрегаты проекта 11356 «Буревестник»;
- Фрегаты типа «Тальвар»;
- Фрегаты типа «Шивалик»;
- ;
- Ракетные корабли проекта 11661 (в зависимости от модификации);
- Малые ракетные корабли проекта 21631 «Буян-М»;
- Малые ракетные корабли проекта 22800 «Каракурт»;
- Патрульные корабли проекта 22160 «Василий Быков» (в зависимости от модификации);
- Подводные лодки проекта 955 «Борей»;
- Подводные лодки проекта 885 «Ясень»;
- Подводные лодки проекта 636 «Варшавянка»;
- Подводные лодки проекта 677 «Лада»;
- Подводные лодки проекта 971 «Щука-Б»;
- Подводные лодки проекта 877 «Палтус»;
- Маршал Шапошников (большой противолодочный корабль).
По словам бывшего Главкома ВМФ Виктора Чиркова, в ближайшем будущем большинство кораблей ВМФ РФ советской постройки, включая крейсеры проекта 1144, эсминцы проекта 956 и большие противолодочные корабли проекта 1155, пройдя модернизацию, получит на вооружение ракетные комплексы с ракетами Калибр и Оникс.
«За последние годы разработано, сдано или сдаётся в эксплуатацию пусковое оборудование и средства загрузки для ракетных комплексов 3К14, 3М55, 9К, 3К96, а также для малогабаритного торпедного комплекса „Пакет“, размещаемых на новейших кораблях ВМФ России. Семейство вертикальных пусковых установок надводных кораблей типа 3С14 обеспечивает размещение на НК проектов 1161К, 21631, 11356М изделий комплекса 3К14 , а на НК проектов 22350, 20385, 11442М кроме того ещё и изделий комплексов 3М55 и 9К . КБСМ является разработчиком и поставщиком серийно изготавливаемых транспортно-пусковых стаканов из композиционных материалов с разрушаемой крышкой для изделий комплексов 3К14 и 9К. Для загрузки изделий указанных комплексов в ПУ НК созданы комплексы средств погрузки (КСП) типа СМ-456». Маловероятно, что неприменимость ПКРК «Оникс» в некоторых УКСК связана с размерами боеприпасов, так как 3М14 и 3М55 (без ТПС) имеют примерно одинаковую длину (по некоторым данным − около 8,1 и 8,6 м). Скорее всего, боекомплект 3С14 урезается искусственно за счёт системы управления. Особенно нелепо это выглядит на примере 20385 (корвет с «Ониксом») и 11356 (фрегат без «Оникса»).
