Коллиматорный прицел: история появления, принцип работы, особенности эксплуатации, разновидности моделей, кратность прицела х1

Какие бывают коллиматорные прицелы

В зависимости от типа работы коллиматорные прицелы делятся на два вида. Активные коллиматоры работают на батарейках. Яркость их прицельной марки не зависит от времени суток. Для пассивных прицелов нужна достаточная освещенность. Именно она определяет свечение марки.

Открытые

Особенности открытых коллиматоров:

  • не могут использоваться во время снега и дождя, поскольку не имеют защиты от погодных факторов;
  • обладают функцией смены прицельной марки;
  • более легкие и компактные, чем закрытые;
  • обеспечивают прицел двумя глазами;
  • не затеняют поле зрения.

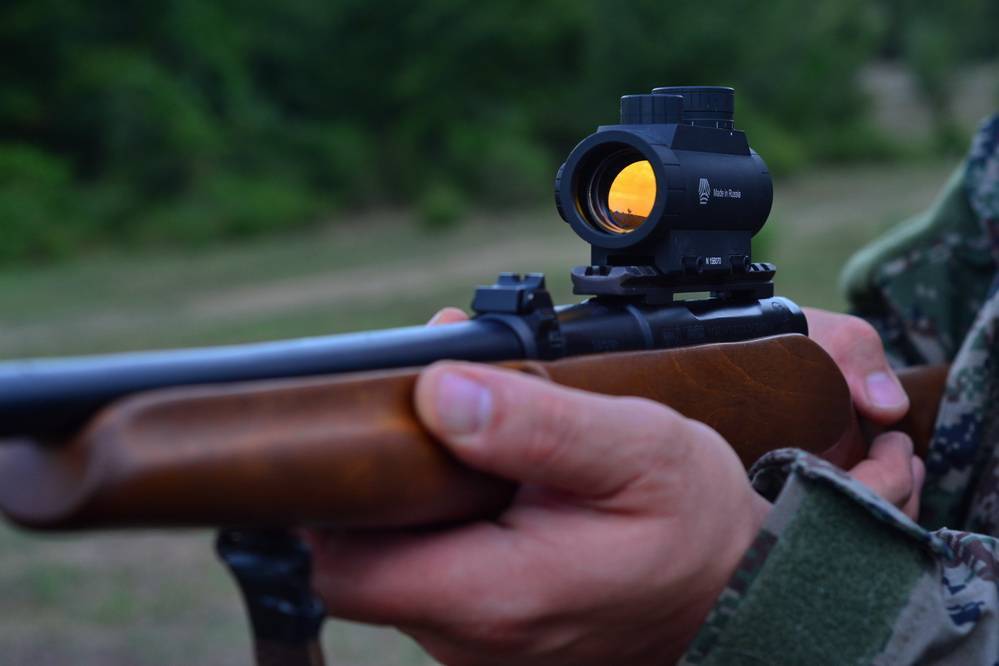

Закрытые

Отличие прицелов закрытого типа – наличие с двух сторон защитных стекол (4) и корпуса. Оптическая схема устроена так же, как у открытых коллиматоров. Защитные стекла защищают приспособление от погодных условий, не дают проникать внутрь грязи и влаге.

Особенности закрытых прицелов:

  • кроме передней линзы, имеют линзу окуляр;
  • из-за корпуса зона прицеливания затеняется;
  • более габаритные;
  • при установке дополнительной оптической насадки кратность прицела увеличивается в 2 раза.

Голографические

Решая вопрос, как выбрать коллиматорный прицел для гладкоствольного оружия, стоит рассмотреть и голографические модели. Внешне они схожи с открытыми прицелами, но имеют другой принцип работы. На фотопластину (1) из источника опорного излучения испускается лазерный луч с записанным изображением марки. В результате получается ее голографическая проекция (3). Изображение может быть получено и за счет голографической решетки (6) и коллимирующего отражателя (5).

Особенности таких коллиматоров:

  • голография лучше воспринимается глазом человека в дневное и ночное освещение;
  • марку видно вне зависимости от степени освещенности;
  • практически не имеют параллактических ошибок.

Преимущества коллиматорного прицела и недостатки голографического

Основной недостаток – это значительная цена. Причиной этого является то, что простота «голографов» – это иллюзия: внутри у них высокотехнологичная начинка  и непростая электроника.

Кроме этого следует отметить слабую защищенность от внешних воздействий, что требует дополнительного, внешнего, чисто защитного корпуса. И такую их несовершенность – возникновение цветовых и геометрических искажений наблюдаемых объектов, когда в поле зрения оказываются  яркие источники света.

Особенности и недостатки прицелов голографических, которых нет у коллиматорных:

  • в среднем, стоят дороже, чем коллиматорные;
  • повышенные требования к эксплуатации;
  • фиксированная линия визирования;
  • прицельные марки быстро сменяются – и при этом дополнительная пристрелка не требуется! повышенная зрительное удобство и безопасность.

Таким образом, если вы относитесь к охоте или стрелковым мероприятиям серьезно или профессионально, то ваш выбор – прицелы голографические.  Для всего остального, в том числе, для обычной охоты или охраны своего дома с гладкоствольным оружием, для несложных тренировок и обычной стрельбы – достаточно прицелов коллиматорных.

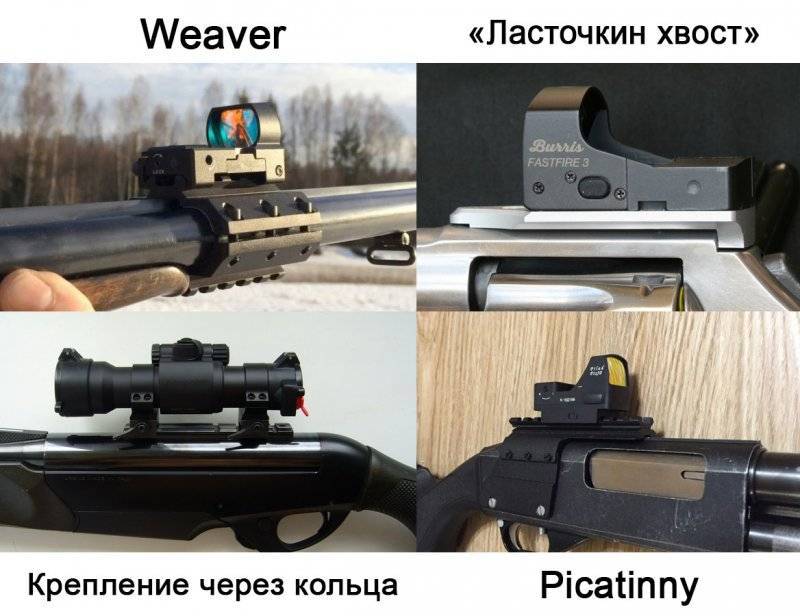

Планки и кронштейны

Большинство коллиматоров изготавливаются цельными вместе с кронштейном. Такие модели можно быстро установить на прицельную планку. Какие еще существуют крепления коллиматоров:

  • «Ласточкин хвост». Самое простое и универсальное исполнение посадочного места для большинства ружей. Конструкция простая и надежная, обеспечивает максимальный срок эксплуатации. Крепление монтируется на пристрелянное место, поэтому после установки коллиматора нет необходимости в новой пристрелке.
  • Планки Picatinny с шагом 0,394 дюйма. По верхней рифленой части можно перемещать устанавливаемый прибор, а за счет прорезей – зафиксировать его рычагами или болтами в нужном месте. Благодаря прорезям планка имеет небольшой вес и вентилируется.
  • Направляющие Weaver с шагом 0,18 дюйма. Это усовершенствованная версия «ласточкиного хвоста» с более сложной конструкцией. Планку прикручивают по всей длине прицела. Она имеет дополнительный упор для регулировки шаткости прицела. Может устанавливаться на пистолеты и спортивные арбалеты. Прицелы с кронштейнами Weaver подойдут и на планки Picatinny.
  • Крепление через кольца. Они предназначены для установки прицела цилиндрической формы. Чаще входят в комплектацию коллиматора.

Принцип работы голографического прицела

Нет для стрелка вещи важнее, чем его собственные глаза. Фокусировка на изображении только одним глазом во время выцеливания рано или поздно приводит к сильным нарушениям зрительной системы. Благодаря современным лазерным технологиям стало возможно проецирование изображения на хрусталик без каких либо искажений и перенапряжения глазной мышцы. Это вполне безопасно для зрения, а также наиболее эффективно в плане передачи картинки. Голографический коллиматорный прицел относится к роду совмещающих качества как механических, так и оптических устройств. Этот союз характеризуется рядом преимуществ относительно своих предтеч.

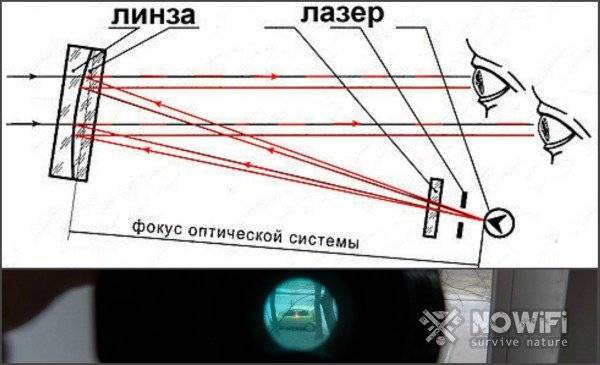

Рисунок 2. Схема работы голографического прицела

Принцип работы приспособления основан на проекции изображения прицельной метки на прозрачную поверхность, которую наблюдает стрелок (Рисунок 2). Она не искажается, не меняет своей позиции, всегда находясь в одном и том же положении относительно глаз стреляющего. Это очень удобно в темное время или любую непогоду.

Вам не нужно фокусироваться на мишени, ведь хрусталик сделает все за вас.

Чем отличается голографический прицел от коллиматорного

Важно помнить, что одно произошло от другого, но, ни в коем случае, не является копией. Коллиматорный тип имеет схожую, как поначалу кажется, систему прицеливания, однако, обладающую своими недостатками

Рисунок 3. Схема работы коллиматорного прицела

Чем отличается голографический прицел от коллиматорного:

  1. Скорость. В обеих системах она различная. Коллиматорный тип проецирует метку, сливая её с входящим изображением. Это требует некоторого времени на фокусировку и концентрацию внимания, может доставлять неудобство при длительном выцеливании.
  2. Точность. В коллиматорном типе за счет монокулярности обзора существенно снижается мобильность, и как следует – точность. Вдобавок, вы будете ограничены максимальной дальностью фокусировки, а точность будет снижаться в зависимости от расстояния.
  3. Абсолютная точка. Главным недостатком коллиматорного типа становится уязвимость проецируемой метки и прицельного стекла. При его поломке, вам необходимо будет сместить саму метку. Тактический голографический прицел работает иначе. Можете хоть залепить стекло изолентой – метка не исчезнет. Вы будете видеть её при любых возможных условиях. В кромешной темноте или яркости дневного света. Никакие условия не помешают целиться. Вдобавок, система комфортна для восприятия, не загораживает саму цель.
  4. Антибликовая система. Благодаря технологии производства, блики сводятся на нет, свет не отражается от самой конструкции. Плоская выходная линза не отражает свет. Таким образом, это снижает заметность стрелка, позволяет занять любую удобную позицию.
  5. Метка видна только с одной стороны и только целящемуся.

Как видите, голографический прицел и коллиматорный прицел различаются, ведь их конструкции в корне противоположные. Принцип работы коллиматорного типа – слияние лазерного луча и входящего на хрусталик изображения цели (Рисунок 3). Второй же проецирует изображение прямиком на прицельную поверхность, не искажая входящую картинку. Метка может быть выполнена в разной форме разной формы, даже быть объемной, чего не дадут коллиматорные типы. В целом, второй тип считается более эффективным и активно используется охотниками-профессионалами.

Системы индикации состояния и яркости прицела

Рисунок 4. Разные формы прицельной метки

Удобство использования – это залог комфортной и результативной работы с устройством. В голографический коллиматорный прицел встроены индикаторные системы состояния, что позволяет сходу корректировать яркость и форму прицельной метки (Рисунок 4). Также благодаря встроенному контролеру питания можно получать точную информацию о количестве оставшегося заряда батареи. Некоторые модели обладают таким достоинством как автоматическая регуляция яркости, экономя время при переменах освещения.

Оптика голографических прицелов

Рисунок 5. Схема голографического прицела

К сожалению, тактический голографический прицел имеет один недостаток. Сложность конструкции (Рисунок 5) подразумевает только однократное увеличение. Относясь к открытому типу, они не обладают внушительной дальностью приближения. Но это с лихвой компенсируется бортовой электроникой, которая способна в автоматическом режиме вычислить требуемые поправки.

Краткий обзор популярных марок

Кобра

Относится к линейке боевых коллиматорных прицелов, предназначенных для установки на серийное военное вооружение. В зависимости от условий использования, в прицеле Кобра можно выбирать не только яркость маркера, но и его внешний вид (точку, перекрестие и пр.). Прицелы российского производства имеют преимущественно открытую конструкцию и позволяют быстро переносить огонь на появляющиеся цели.

Eotech

Фото коллиматорного прицела eotech

Представляет собой линейку коллиматорных прицелов различных модификаций, включая голографические. Устройства относятся к высокой ценовой гамме и имеют широкий спектр возможностей, многие считают их лучшими в своем деле. Большинство прицелов Eotech – компактные открытые конструкции.

Hakko

Относятся к прицелам среднего и верхнего ценового диапазона и производятся в Японии. Реализованные конструкции прицелов Hakko отличаются разнообразием и включают как малогабаритные коллиматоры с одной линзой, так и трубчатые конструкции для стрельбы на дальние дистанции.

Sightmark

Большой ассортимент прицелов Sightmark получил известность благодаря использованию охотниками и спортсменами. Цена приборов сдвинута в сторону умеренных значений, а значительная прочность допускает стрельбу из оружия больших калибров, таких как 12й. Компания Sightmark собрала ряд наград за высокое качество продукции, часть которой идет на вооружение американских сил правопорядка.

Aimpoint

Компания производит высококлассные прицелы, которые применяются на разнообразном стрелковом оружии. Большинство коллиматоров Aimpoint выполнено в ударопрочном и водостойком корпусе, способном выдерживать большие механические нагрузки. Цены на прицелы достаточно высоки и поддерживают репутацию дорогого бренда, но всегда можно приобрести китайские реплики по более низкой стоимости.

Сравнение коллиматорных прицелов от компаний Aimpoint и Eotech:

Burris

Данные коллиматорные прицелы отличаются открытым исполнением и представляют собой компактные устройства для установки на спортивное и охотничье оружие. Для военного применения прицелы получили меньшее распространение, в связи с открытой оптической частью. Приборы достаточно прочны и компактны, а также обладают высокой эргономичностью.

Leapers

Модели коллиматорных прицелов от Leapers получили известность при установке на гладкоствольное охотничье оружие и малогабаритную пневматику. Жесткая конструкция позволяет прицелу выдерживать высокую отдачу. Среди большого выбора присутствуют бюджетные модели, позволяющие сполна использовать недорогие газобаллонные пистолеты с установленными коллиматорными прицелами.

Docter

На фото коллиматорные прицелы Docter, Burris и Meopta

Устройства немецкого производства популярны благодаря ультрамаленьким габаритам и достаточной прочностью для выдерживания высокой отдачи. Коллиматоры от Docter применяются в развлекательной, охотничьей и спортивной стрельбе, а также используются для установки на дробовики и пистолеты-пулеметы.

Bushnell

Образцы американского производства дополняют широкий выбор прицельных приспособлений, включающий не только коллиматорные, но и оптические прицелы. Можно сказать, что коллиматоры являются скорее исключением для данного бренда, что никак не отражается на их качестве. Большинство коллиматорных прицелов Bushnell относится к бюджетным моделям, применяющимся в спортивных и охотничьих целях.

Достоинства коллиматорных прицелов

• Коллиматорный прицел дает более высокую скорость прицеливания, примерно в 2-3 раза выше по сравнению с традиционным открытым прицелом из целика и мушки, так как совмещать нужно только две точки: светящуюся прицельную марку и саму цель, а не три точки: мушку, целик и цель.

• Коллиматорный прицел дает стрелку более широкое поле зрения, по сравнению с обычными оптическими прицелами, кроме того он позволяет вести стрельбу с двумя открытыми глазами, это достоинство особенно сильно проявляет себя при стрельбе по быстро движущейся цели.

• У коллиматорного прицела в отличии от оптического прицела отсутствует параллакс, при смещении глаза стрелка относительно прицела, прицельная марка тоже смещается, постоянно указывая на цель. Выстрел получается точным даже если был произведен выстрел по внезапно появившейся цели на вскидку без правильной вкладки приклада в плечо.

• Производители коллиматорных прицелов постоянно ведут работы по усовершенствованию своей продукции, в последние годы появились коллиматорные прицелы с переменной кратностью увеличения, чаще всего 1-4х. В режиме 1х, без увеличения, они работают как обычные привычные коллиматорные прицелы, а при включении режима кратности увеличения 4х становятся полноценной заменой оптическим прицелам-загонникам, позволяя производить выстрелы на значительно более дальних дистанциях.

• Некоторые новые модели коллиматорных прицелов могут работать в комплекте с ночными насадками, что приближает их по возможностям к прицелам ночного видения.

Краткий обзор моделей

Существует несколько известных производителей, выпускающих коллиматоры. Каждая марка имеет свои особенности, достоинства и недостатки.

Кобра

Российский производитель, который специализируется преимущественно на моделях открытого типа с возможностью настройки яркости и вида маркера. Различия между моделями заключаются в основном в способе крепления.

  • ЭКП-8-02 фиксируется на стволе при помощи боковой системы крепления с расположением подвижных рычагов в скрытых местах, чтобы минимизировать возможность случайного нажатия.
  • ЭКП 8-18 имеет другой способ крепления — планку Пикатинни.
  • ЭКП-1С-03 — устройство с боковой прицельной планкой, расположение рычагов фиксации у которого обеспечивает максимальную легкость установки и снятия.

Eotech

Американский производитель с хорошей репутацией. Устройства этой марки распространены среди военных и проверены в боевых условиях. Высокое качество данных изделий соответствует их высокой цене. Производитель специализируется на открытых прицелах компактного размера и по стандарту крепятся на планку Пикатинни.

  • Eotech 552.A65 — стандартная модель с хорошей защитой от влаги и возможностями настройки.
  • Eotech EOLAD-1V — имеет встроенный в конструкцию лазерный целеуказатель, облегчающий стрельбу от бедра.
  • Eotech XPS3 является очень компактной моделью и обладает полной водонепроницаемостью.

Aimpoint

Производитель из Швеции. В ассортименте этой марки множество моделей разного назначения, как прицелы для военных спецподразделений, так и для охотников. Выпускаются с различными крепежными системами, позволяющими установку практически на любое оружие. Качество и цена очень высокие.

  • Aimpoint 9000L — закрытый длинный прицел для охотников. Одна из наиболее распространенных моделей благодаря универсальности настройки с множеством уровней яркости, водонепроницаемости и устойчивости к механическим повреждениям.
  • Aimpoint CompC3 — закрытая модель более компактного размера, больше подходит для средних и ближних дистанций.
  • Aimpoint Micro T-1 — компактное устройство, используемое преимущественно на оружии для стрельбы на ближние дистанции.

Sightmark

Китайский производитель с умеренной ценой устройств. Удовлетворительное качество продукции и доступная цена поспособствовали широкому распространению этой марки в среде любительской стрельбы и охоты. Используют крепления «ласточкин хвост» и планку Пикатинни, а также имеют хорошую устойчивость к отдаче оружия вплоть до 12-го калибра. Устройства Sightmark обычно имеют 4-6 уровней яркости.

  • Sightmark SM13003B — компактное и легкое устройство, получившее широкое распространение среди страйкболистов.
  • Sightmark SM13005 — компактная модель с укороченным корпусом.
  • Sightmark SM13001 — наиболее компактная и легкая модель с 2-мя уровнями яркости и отсутствием выбора вида маркера.

Модели голографических прицелов

Рисунок 6. Голографический прицел Bushnell

Рынок насыщен разными моделями, и вы можете встретить такие марки как Bushnell, Holosight (Рисунок 6). По сравнению с ними, можно выделить голографический прицел EXPS3-0 фирмы EOTECH. Главным его достоинством является работа на протяжении 600 часов без подзарядки, а также полное устранение параллакса. Также существуют отечественные аналоги, которые никак не уступают зарубежным производителям.

EOTECH

Рисунок 7. Пример голографических прицелов eotech

Эта фирма находится на рынке уже много лет, основные её потребители – военный сегмент. Голографический прицел EOTech – это синоним качества и надежности (Рисунок 7). Для простоты обихода устройства снабжаются ручной регуляцией яркости метки, и приблизительно 30 встроенными режимами, из которых 10 – для ночной стрельбы. Модели также могут похвастаться быстро заменяемыми батареями, и скоростью зарядки. Но самое их выдающееся детище – это оптика бинокулярного типа: одним глазом вы наблюдаете за меткой, а другим смотрите в оптику. Удобно и точно.

Российский голографический прицел

Россия не отстает от зарубежных производителей, старается разработать свои качественные модели.

Рисунок 8. Прицел “Валдай-ПГ210”

В определенных случаях российский голографический прицел не только дешевле, но и качественнее своих конкурентов. Отечественный производитель старается заботиться о своих потребителях, и создает весьма качественные модели. К примеру, «Валдай-ПГ210» (Рисунок 8) не уступает по времени работы такой модели, как голографический прицел EOTech. Заявленная длительность работы от 2000 часов на заряде батареи, а диапазон рабочих температур позволит пользоваться им как в смертельных холод, так и в знойную жару.

История коллиматорных прицелов

Первый коллиматорный прицел был создан ирландским конструктором оптических приборов Говардом Граббом в 1900 году. Говард Грабб был главой фирмы Grubb Telescope Companу, которая занималась производством больших телескопов, средств управления телескопами, перископов. Результатом конструкторских разработок фирмы и стало создание первого в мире коллиматорного прицела.

В 1901 году Грабб модернизировал свой прицел, в результате чего он стал более компактных размеров, что позволяло устанавливать его на ручное огнестрельное оружие. Освещение прицельной марки прицела осуществлялось за счет осветителя, который располагался на лицевой стороне прицела, падающий свет от осветителя попадал на передающее зеркало, от него на вогнутую линзу в глаз наблюдателя.

В 1918 году коллиматорные прицелы стали использоваться в авиации, их стали устанавливать на истребители. Первыми самолетами оснащенными коллиматорными прицелами стали иcтpeбитeли Albatros D.V и Fokker Dr.1. Прицелы для этих самолетов изготавливались по патенту Грабба, для подсветки прицельной сетки в них уже использовался электрический свет, в остальном принцип их действия оставался прежним.

В последующие годы коллиматорные прицелы стали широко применяться в авиации, противотанковой артиллерии, минометах, зенитных установках.

После окончания Второй мировой войны появились коллиматорные прицелы предназначенные для использования на ручном огнестрельном оружии: винтовках и дробовиках. Самыми известными среди них были Nуdar shotgun sight и Giese electric gunsight. Коллиматорный прицел Nуdar shotgun sight производился с 1945 года, в основе его конструкции было полупрозрачное изогнутое зеркало, которое отражало свет для освещения прицельной марки. Коллиматорный прицел Giese electric gunsight производился с 1947 года, для освещения прицельной марки он был оснащен электрическим элементом питания.

В последующие годы коллиматорные прицелы продолжались совершенствоваться, в 70-е годы прошлого века были выпущены прицелы Weaver Qwik-Point и Thompson Insta-Sight. Оба этих прицела использовали окружающий свет для освещения прицельной марки.

Серьезный прорыв в производстве коллиматорных прицелов сделала в 1974 году компания Aimpoint, которая первая в мире стала использовать светодиод (LED) для проецирования красной точки на изображении цели. Сейчас практически все коллиматорные прицелы сделаны с использованием этой технологии. С 1975 года прицелы Aimpoint стали устанавливаться на американские винтовки M16, они ограниченно применялись во время операции Буря в пустыне, где неплохо зарекомендовали себя. В 2000 году компания Aimpoint заключила контракт на поставку своих прицелов Aimpoint Comp2 армии США.

В последнее время популярность коллиматорных прицелов растет с каждым годом, на рынке появляются самые разнообразные новые модели, коллиматорные прицелы становятся доступными для применения не только на военном, но и на охотничьем оружии.

Достоинства голографических прицелов

Зачастую, данный тип применяется для охоты на быструю дичь. Благодаря практически молниеносному прицеливанию, вы не потратите времени на фокусировку. При смене яркости метки, её формы или же замене батареи не нужно будет производить повторное прицеливание. Внутренняя конструкция обладает стойкостью к перегрузкам, давлению, влаге. Для коллиматорного и голографического прицелов разница в точности и удобстве существенна. Вы сможете использовать второй вариант, не чувствуя усталости от длительного слежения за целью через окошко проектора, ведь не создается нагрузка на сетчатку. Ваша охота будет результативной при минимальных затратах ресурсов даже в ночное время.

Поделиться

  • 100

1.10.2018
5 521

Об отечественных товарах

Если говорить о коллиматорных прицелах выпускаемых отечественными производителями, то единственный вариант – это «Кобра» (т.к. других подобных приборов у нас не делают). Ставят его с помощью крепленья «ласточкин хвост» на оружии «Бекас». На выбор стрелка: 16 градаций яркости, 4 разновидности меток с возможностью запоминать данные о них. На расстояние до 600 метров действуют поправки по баллистике. Владельцы таких устройств, говорит, что после интенсивной стрельбы (множественные выстрелы), настройки не сбиваются, на посадочном месте деформаций не заметно. Гарантируется хорошее прицеливание как одним, так и двумя глазами. Из недостатков отмечают вес больше среднестатистического и высоту. В целом – вполне надежная и рекомендуемая продукция.

Видео: Коллиматорный прицел тестировние

Коллиматорный прицел открытого типа

Коллиматорный прицел открытого типа имеет только одну линзу в оправе, а источник света, который проецирует прицельную марку на этой линзе, расположен на основании прицела.

Достоинства открытых коллиматорных прицелов

  • Благодаря большой линзе и узкой рамке дают отличный обзор, не заслоняя своей конструкцией поле зрения стрелка.
  • Имеют меньший вес и габариты, по сравнению с прицелами закрытого типа, поэтому не нарушают баланс оружия на котором они установлены.

Недостатки открытых коллиматорных прицелов

• Линза прицела ничем не защищена, поэтому грязь и осадки попадающие на поверхность линзы могут серьезно исказить прицельную марку или даже сделать стрельбу полностью невозможной.

• В окно источника света может попасть грязь или какой-нибудь мусор,в результате прицельная марка не будет проецироваться на линзе. Для того чтобы устранить эту проблему придется очень аккуратно прочистить окно источника.

• Некоторые коллиматорные прицелы открытого типа подвержены засветке изображения яркими источниками света.

В последнее время в продаже появилась новая разновидность открытых коллиматорных прицелов так называемые голографические прицелы, у этих прицелов в роли прицельной марки выступает голограмма, которая расположена на специальном отражателе.

Коллиматорные прицелы: виды и назначение

Как говорят охотники — «хороший прицел – залог удачной охоты», и с этим трудно не согласиться. Чтобы повысить точность стрельбы, профессионалы рекомендуют использовать коллиматорные прицелы. Эти компактные устройства получили широкое распространение благодаря своей универсальности и практичности в использовании. Они подходят для боевого, охотничьего и спортивного видов оружия. Использование подобных прицельных устройств позволяет упростить процесс прицеливания на малых дистанциях до 150 м.

В отличие от стандартной оптики, в коллиматорах не предусмотрен фокус, что дает стрелку неоспоримые преимущества. Чтобы поймать стоящую или движущуюся цель на мушку, нет необходимости вплотную подносить прицел к глазу – это позволяет сэкономить время.

Немаловажным достоинством является кратность прицела х1, благодаря чему не происходит никаких искажений и оптического обмана зрения. Высокая точность прицеливания сохраняется даже при активном перемещении.

Какой голографический прицел лучший?

На вопрос, какой коллиматорный прицел предпочтителен, специалисты, попробовавшие многие варианты, говорят, что это выпускаемый в Штатах EOTech. Делают его на основе прицела использующегося в армии. Подобные устройства открытого типа отличаются от своих ближайших конкурентов тем, что их составляющая – это лазерное оптическое устройство. Большой выбор регулирования яркости метки (всего 21 стадия). Это обеспечивает меткую стрельбу даже при неблагоприятной погоде. Для желающих охотиться в любых условиях, есть ещё модели с тепловизором и ночным видением. В EOTech используется сложная система проецирования марки. Задействована она, чтобы избежать эффекта параллакса. Практика показывает, что даже механические повреждения не сказываются на работе этого прибора.

Используется режим автоматического отключения, что даёт значительное время работы. Можно запрограммировать либо на 4, либо на 8 часов. Другие преимущества: компактность, легкость. Рекомендовано для использовании на ружьях именно 12-го калибра. В качестве элементов питания используется стандартные аккумуляторы АА, которые можно приобрести в ближайшем магазине или заказать онлайн. Заменить их можно за минуту, без каких-либо сложных действий, без последующей пристрелки. К недостаткам такой качественной заокеанской продукции можно отнести разве что высокую стоимость (за навороченные модели – 60 тысяч руб. и выше).

Как использовать

Консоли, которые можно оперативно сменять, являются предпочтительным местом для монтажа прицельного приспособления. Если возникает потребность, такое устройство можно оперативно убрать и возобновить движение за дичью. Можно с помощью этого приспособления вести огонь из движущегося автомобиля или стрелять по стремительно передвигающимся целям. Если огонь ведётся из автоматического оружия, то коллиматорные прицелы устанавливают в боковой части ствольной коробки. Сильный мороз — враг коллиматорных прицелов, т.к. под его воздействием питающий элемент может перестать выполнять свои функции.

Особенности пристрелки

После приобретения устройства его необходимо пристрелять. Для начала необходимо изучить теоретическую часть, понять как работает коллиматорный прицел и как корректировать его наведение на цель, и тогда пристрелка коллиматора не вызовет никаких проблем.

Установка и настройка

Качественные фирменные устройства предоставляются в комплекте с креплениями для двух механизмов — «ласточкиного хвоста» и планки Пикатинни. Стрелковое оружие также изготавливается с соответствующими креплениями на корпусе, следовательно, установка устройства на ствол заключается лишь в крепкой фиксации его в нужном месте при помощи тугого затягивания прижимных винтов. Затягивать их нужно туго, но в меру, чтобы не сорвать резьбу.

Перед тем как пристрелять коллиматорный прицел, нужно провести его первоначальную настройку. Настройка не составляет особой сложности, как настроить коллиматорный прицел разберется любой охотник. В дорогих моделях можно настраивать не только яркость, но и форму мушки. Чаще всего выбор есть между точкой, крестиком, кругом с точкой и крестиком с точкой. Яркость настраивают в зависимости от освещения.

При этом не нужно бояться, что точку в прицеле увидит противник, находящийся по ту сторону оружия, ведь видимый пучок света очень слабый и отражается в направлении глаза стрелка. Благодаря такому устройству мушку видно только лишь человеку, смотрящему в прицел, и больше никому.

Голографический прицел

На протяжении существования охотничьего промысла был изобретен ряд способов облегчения задачи выцеливания дичи. Со временем люди стали применять хитрую систему мушки, а также целевой планки. Появилось многообразие механических устройств для прицеливания, основанных на эффекте камеры-обскура – диоптрические, кольцевые, открытые. Их разница с коллиматорным и голографическим прицелами обуславливает общий «минус» архаичных приспособлений – недостаточные точность и скорость. У стрелка уходит слишком много времени для верного прицеливания. Диоптрическая разновидность имеет высочайшую точность среди механических представителей, но наиболее низкую скорость.

Рисунок 1. Первые оптические прицелы

Классическая открытая планка с системой мушка-целик не дает достаточно высокой точности, хотя дает возможность быстро навести на цель. Однако серьёзным недостатком «классики» будет невозможность нормально сфокусироваться на цели или же целике. Согласно законам оптики фокусироваться более чем на двух объектах одновременно невозможно. Из этого следует, что целик – первый, мушка – второй, цель – третий этап. Также добавляются неудобства в непогоду, а также при любых отклонениях в конструкции.

Как появился голографический прицел? С развитием раздела физики – оптики – умельцы задумались над созданием максимально эффективного приспособления. Так началась история развития оптических устройств для прицеливания (Рисунок 1). Поначалу это были довольно грубые конструкции, вплоть до линз, скрепленных медной трубой. Со временем в обиход вошли электронные аналоги. Простота конструкции, неприхотливость в работе, точность, надежность сделали этот тип популярнее остальных. Существует ряд отличий голографического прицела от коллиматорного, не следует их путать.

Общее устройство и схема

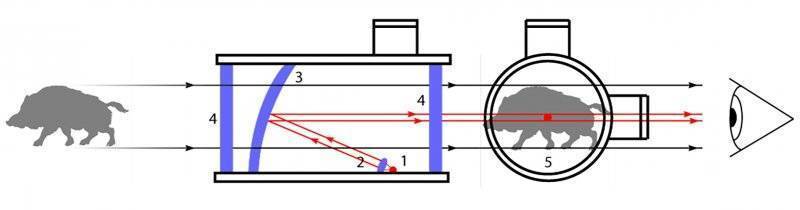

Условная конструкция открытого и закрытого коллиматорного прицела показана на рисунке ниже.

Схема коллиматорного прицела

Закрытый коллиматорный прицел (схема б) представляет собой трубку, в которую вмонтирована выпуклая линза и точечный источник света. Передняя часть прицела закрыта, то есть целиться нужно двумя глазами. После совмещения маркера и цели можно производить выстрел.

Открытый коллиматорный прицел (схема а) включает в свою конструкцию зеркало-отражатель, часто полупрозрачное. В такой прицел можно смотреть одним глазом, наблюдая цель и светящийся маркер. Наибольший эффект достигается при использовании обоих глаз.

При наличии энтузиазма и практики работы с механическими приборами, простейший коллиматорный прицел можно собрать самостоятельно. Для этого понадобится корпус прямоугольного или круглого сечения, зеркало-отражатель или фрагмент стекла правильной формы, а также рабочий светодиод. Расположить зеркало или стекло нужно под углом к стрелку так, чтобы отражение светодиода было видно посередине корпуса.

Примеры простейших конструкций коллиматорных прицелов, которые может соорудить даже ребенок своими руками (в прямом смысле), показаны на видео:

Особенности эксплуатации

Коллиматорные прицелы часто сравнивают с лазерной «указкой», однако между ними имеется существенное отличие. В объективе устройства отображается прицельная марка, которая подсвечивается электронным контроллером и видна только стрелку. Тогда как в лазерном прицеле указательная точка отображается также на мишени. В условиях охоты это доставляет массу неудобств, ведь животное может испугаться случайного блика лазера и скрыться.

Коллиматор автоматически осуществляет прицеливание, ориентируясь на пучок лучей, который отражается от удаленного объекта наблюдения. В зависимости от видов коллиматорных прицелов, марка в объективе может иметь разные формы, что обеспечивает высокую точность стрельбы из разных видов оружия. В некоторых моделях предусмотрена возможность быстро переключать прицельные марки. Большой ассортимент коллиматорных прицелов предлагает интернет магазин Спецтехконсалтинг, на страницах данного ресурса можно найти все типы прицелов от мировых производителей.

По принципу работы коллиматорные прицелы принято классифицировать на два типа:

  1. Активные – прицельная марка горит постоянно, а устройство функционирует на встроенных элементах питания;
  2. Пассивные – предназначены для работы в автономном режиме и не требуют подключения внешних источников энергии.

Некоторые модели позволяют извлекать аккумуляторную батарею без демонтажа прицела, что крайне удобно, когда нужно не потерять цель из виду, а постоянно держать ее в поле зрения. Активные прицелы практичны, однако их не рекомендуется использовать в условиях низких температур.

Коллиматорные прицелы сквозной конфигурации дают возможность прицеливаться одним или двумя глазами на выбор, а так называемые «слепые» модели, которые нередко именуют «стереоскопическими коллиматорами», предназначены для прицеливания двумя глазами одновременно.

Настройка

Процесс наладки коллиматорного прицела можно свести к двум манипуляциям – установке яркости и пристрелке. Изменение яркости осуществляется в зависимости от внешнего освещения – чем оно сильнее, тем ярче должен быть прицельный маркер. При стрельбе в пасмурную погоду или в сумерках мощность излучателя нужно уменьшить, чтобы не допустить засветки цели.

Начальная пристрелка осуществляется на стандартном расстоянии для каждого типа оружия. В случае пневматики целесообразно начинать с десяти метров, выверяя среднюю точку попадания и местоположение маркера в несколько этапов:

  1. оружие направляется на цель через механические прицельные приспособления или канал ствола. Также на цель наводится светящийся маркер коллиматора (путем вращения регулировочных винтов в горизонтальной и вертикальной плоскости);
  2. производится серия выстрелов (обычно не более трех), по которым определяется средняя точка попадания. Положение маркера снова регулируется винтами, учитывая отклонение места прицеливания от точки попадания (в соответствии с инструкцией на используемый прицел);
  3. после первоначальной пристрелки производится еще одна серия выстрелов, чтобы убедиться в правильности внесенных поправок;
  4. когда оружие пристреляно на заданное расстояние, необходимо проверить точку попадания на других дистанциях. Наблюдаемое понижение или превышение попаданий следует записать и выучить. Зная отклонения от точки прицеливания и расстояние до цели, можно будет вести огонь, не внося корректировки в настройки коллиматора.
