Тактико-технические характеристики 2С34 Хоста
– Компоновочная схема: переднемоторная
– Годы производства: c 2003
– Годы эксплуатации: с 2008
Экипаж: 4 человека
Вес 2С34 Хоста
– Боевая масса: 16 тонн
Габаритные размеры 2С34 Хоста
– Длина корпуса, мм: 7260
– Длина с пушкой вперёд, мм: 7570
– Ширина, мм: 2850
– Высота, мм: 2827
– База, мм: 4445
– Колея, мм: 2500
– Клиренс, мм: 400
Бронирование 2С34 Хоста
– Тип брони: Стальная катаная
Вооружение 2С34 Хоста
– Калибр и марка пушки: 120-мм 2А80-1
– Тип пушки: нарезная полуавтоматическая пушка-гаубица-миномёт
– Боекомплект пушки: 40
– Углы ВН, град.: −2..+80
– Углы ГН, град.: 360
– Прицелы: ПГ-2М
– Пулемёты: 1 × 7,62-мм ПКТМ
Дальность стрельбы 2С34 Хоста
– 0,5 – 14 км
Двигатель 2С34 Хоста
– Тип двигателя: ЯМЗ-238Н
– Мощность двигателя, л. с.: 300
Скорость 2С34 Хоста
– Скорость по шоссе, км/ч: 60
– Скорость по пересечённой местности, км/ч: 26..32 по грунтовой дороге, 4,5 на плаву
– Запас хода по шоссе, км: 500
– Удельное давление на грунт, кг/см²: 0,492
– Преодолеваемый подъём, град.: 35
– Преодолеваемый брод, м: плавает
В боекомплект самоходки входит новый управляемый снаряд «Китолов-2», а также все выстрелы, используемые САУ «Вена» (за исключением кумулятивного выстрела).
ХАРАКТЕРИСТИКИ
Калибр снаряда, мм 122
Длина снаряда, мм 1190 — 1200
Масса снаряда, кг 28
Максимальная дальность стрельбы, км 14
Вероятность прямого попадания 0,8
Система управления снарядом лазерное полуактивное самонаведение
Максимальная дальность подсвета цели типа «танк» лазерным целеуказателем-дальномером 1Д22 (1Д20), км 7 (неподвижная цель) 5 (движущаяся цель)
Тип боевой части осколочно-фугасная Масса боевой части, кг 12 — 12,25
Масса ВВ, кг 5,3
«КИТОЛОВ-2М» – комплекс управляемого вооружения КМ-3 для артиллерийский систем калибра 122мм.
Так что когда репортёры говорят, мол, огонь ведёт «Гвоздика», то чаще всего речь идёт об 2С34 «Хоста» – по сути, новой артисистеме, позаимствовавшей всё самое лучшее у своих советских «родичей».
«Малка» шустрее «Пиона»
И снова «диванные эксперты» наводят тень на плетень, утверждая, будто в боях на Украине с обеих сторон принимают участие 203-мм советские артсистемы 2С7 «Пион». Это не совсем так или даже совсем не так. Если быть точным, с российской стороны противника громят самоходные пушки большой дальности 203-мм 2С7М «Малка» . Задачи у этого орудия, исходя из веса снаряда в 102 кг и выше, особые – уничтожать важные объекты противника за линией фронта – на тактическую глубину до 47 км и дальше. Если возникнет необходимость – с применением тактических ядерных боеприпасов.
Уничтожать объекты противника за линией фронта способна самоходная пушка «Малка».

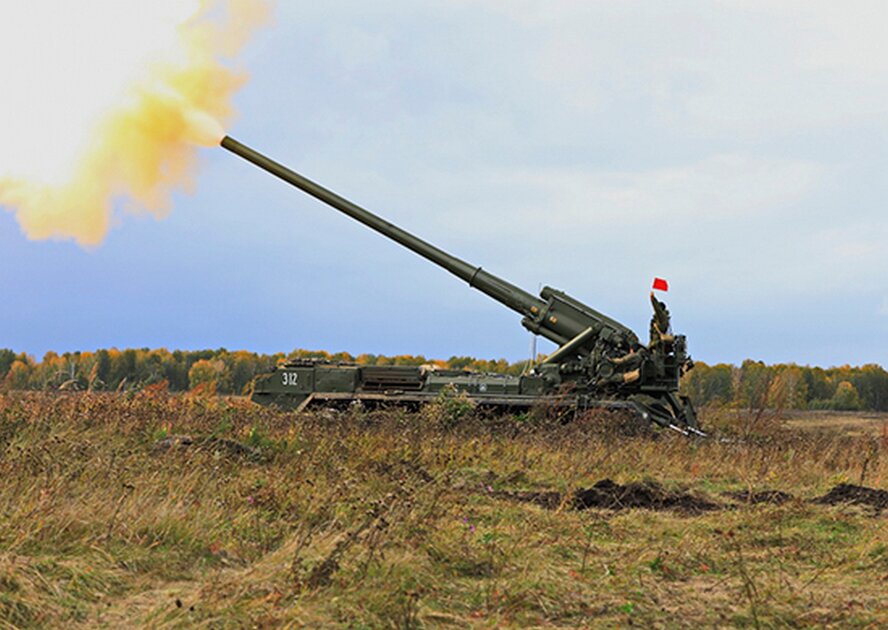

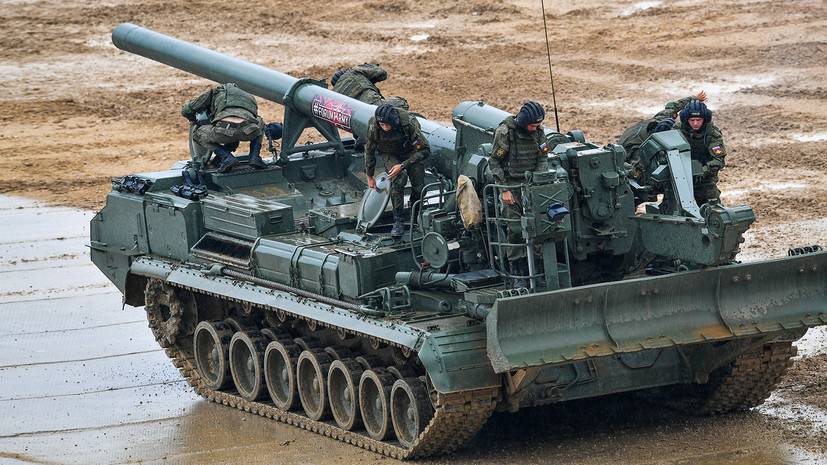

Самоходная артиллерийская установка САО 2С7М «Малка»
Но сначала действительно был «Пион», разработка которого началась после ухода в отставку Никиты Хрущёва, уверенного, будто век артиллерии завершился, что ракеты решают всё. Так появился «Пион», способный вести огонь тактическими ядерными боеприпасами.
Самоходная гаубица-миномет Нона 2С9 120-мм
120-мм самоходная гаубица-миномет 2С9 «Нона»
Годы производства: 1979-1986 гг.
Выпущено: 1432 шт. (всех модификаций)
2С9 «Нона-С» — советская 120-мм самоходная артиллерийская установка, разработанная в Центральном научно-исследовательском институте точного машиностроения и конструкторском бюро Пермского машиностроительного на базе шасси плавающего гусеничного бронетранспортёра БТР-Д.
Самоходное артиллерийское орудие получило название 2С9 «НОНА-С» -«Новое Орудие Наземной Артиллерии». Даже для сегодняшнего времени «НОНА-С» является уникальной артиллерийской системой, сочетающей в себе свойства орудий различных видов и предназначенной для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Его поднятый почти в зенит ствол позволяет решать в горах такие задачи, с которыми не могут справится гаубицы и пушки.
Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы: обычные кумулятивные и осколочно-фугасные снаряды; осколочно-фугасные, дымовые и зажигательные мины. Кроме снарядов и мин, в боекомплект САО входят активно-реактивные снаряды, которые имеют специальный реактивный двигатель, позволяющий повысить дальность стрельбы до 13 км.
В тылу противника не всегда можно рассчитывать на своевременный подвоз боеприпасов, для этого в самоходном орудии предусмотрена возможность использования 120-мм осколочно-фугасных мин от минометов армий других стран. Это позволяет оказать поддержку своих войск с огневых позиций. Самонаводящиеся снаряды отечественной конструкции для артиллерии под названием «Китолов-2», которые наводятся на цель с помощью лазерного целеуказателя и атакуют ее сверху, так же могут использоваться в САО «НОНА».
Необходимость десантирования САО парашютным способом потребовала сделать самоходку легкой. Поэтому бронекорпус САО выполнен из алюминиевых сплавов максимальной толщины не более 15 мм, который защищает экипаж и оборудование от ружейно-пулеметного огня.
Мощный дизельный двигатель в 240 л.с. и гидропневматическая подвеска обеспечивают самоходному орудию большую подвижность. Движение на плаву обеспечивают два водометных движителя, расположенных в кормовой части корпуса. Перед входом в воду включаются водооткачивающие помпы и устанавливаются в рабочее положение два брызгозащитных щитка, находящихся непосредственно перед люком механика-водителя. Управляемая подвеска обеспечивает не только плавность хода, но и дает возможность изменять величину дорожного просвета: при необходимости высоту самоходки можно уменьшить на 35 см.
2С9 оборудована фильтровентиляционной установкой и инфракрасным прибором ночного видения для вождения машины в условиях ограниченной видимости.
Высокая эффективность боевого применения нового орудия доказала необходимость иметь его не только в воздушно-десантных, но и в сухопутных войсках. Поэтому для оснащения мотострелковых батальонов сухопутных войск было разработано и в 1986 году принято на вооружение буксируемое орудие 2Б16 «Нона-К».
В настоящий момент самоходная гаубица-миномет 2С9 не производится. Состоит на вооружении российской и афганской армий.
Тактико-техническая характеристика
| Боевая масса | 8.76 т |
| Боевой расчет | 4 чел. |
| Калибр | 120 мм |
| Габариты | 6020х2630х2300 мм |
| Двигатель | V-образный, дизельный, мощностью 240 л.с. |
| Бронирование: лоб корпуса/ башни | 16/ 16 мм |
| Вооружение: | 120-мм пушка-гаубица-миномет 2А51 7.62-мм пулемет ПКТ |
| Боекомплект | 25 шт. (2С9), 40 шт. (2С9-1) |
| Скорострельность | 6-8 выст./мин |
| Максимальная дальность стрельбы: | 21 900 м |
| Максимальная скорость: — по шоссе — по пересеченной местности — на плаву | 60 км/ч 30-50 км/ч 9 км/ч |
| Запас хода по шоссе | 500 км |
| Преодолеваемый подъем | 32° |
Лазер или спутник?
Тут надо сделать пару пояснений. До последнего времени российские высокоточные снаряды наводились на цель по лазерной метке на объекте поражения. С одной стороны, это дает почти стопроцентную точность. С другой стороны, это означает, что кто-то должен в течение примерно 10 секунд подсвечивать цель, чтобы головка самонаведения снаряда (он уже вылетел из ствола гаубицы) успешно захватила ее. Этому «кому-то» не позавидуешь. Он с лазерным целеуказателем, радиостанцией связи с артиллеристами и прочим оборудованием должен подползти к цели на расстояние прямой видимости. А враг, разумеется, вряд ли позволит это сделать.
Вопрос-ответ
Что представляет собой боевая машина «Тайфун-ПВО»? Конечно, подсвечивать цель может и беспилотник. Кадры наведения с БПЛА на объект боевиков в Сирии российского управляемого снаряда недавно были опубликованы Министерством обороны. Однако так хорошо воевать с противником, у которого начисто отсутствуют ПВО и радиоэлектронное противодействие.
В США опять-таки до последнего времени исповедовали другой подход. Их «умные снаряды» наводились по координатам GPS. Увидели операторы что-то интересное со спутника-шпиона, передали координаты цели артиллеристам, те быстренько записали их в память снаряда — бац, бац, и…
Тут, конечно, о стопроцентной точности и прямых попаданиях говорить не приходится. По результатам тестирования новейшего американского управляемого снаряда «Экскалибур» (Excalibur) в Ираке, 92% боеприпасов падали в радиусе четырех метров от цели при дальности стрельбы в 40 километров.
Однако в последнее время наметилась конвергенция. И в США начали работать над лазерной подсветкой целей для управляемых снарядов, и в России — над наведением по спутнику. С 2014 г. у них трудятся над снарядом «Экскалибур S» с возможностью наведения по лазерной метке. А Тульское КБП, как известно из первых уст, работает над снарядом «Краснополь — Д» с наведением по системе ГЛОНАСС. Вероятно, и у них, и у нас применять тот или иной способ наведения будут по принципу «есть лазер — стреляем по лазеру, нет лазера — стреляем „по глобусу“».
Что представляет собой САУ 2С35 «Коалиция-СВ»? Инфографика Подробнее
Универсальный «Зоопарк»
Уже несколько лет в войска поступают модернизированные самоходные 152-мм гаубицы 2С19М2 «Мста-СМ2», полностью интегрированные в единую систему управления тактического звена. Причём «Мста-СМ2» конструктивно значительно отличается от предыдущей модификации: её боевая эффективность существенно повышена за счёт внедрения системы управления огнём, обеспечивающей автоматизацию процессов наведения орудия. САУ способна вести огонь на значительно большую дальность.
Ещё в январе прошлого года части Ракетных войск и артиллерии провели в Западном военном округе учения нового типа – сетецентрические, в ходе которых впервые было отработано применение самоходного дивизиона САУ «Мста-СМ2» в единой системе управления огнём. Расчёты САУ использовали аппаратуру единой системы управления тактического звена (ЕСУ ТЗ), предназначенной для обмена данными и корректировки огня в режиме реального времени. При этом была достигнута скорострельность до 10 выстрелов в минуту.

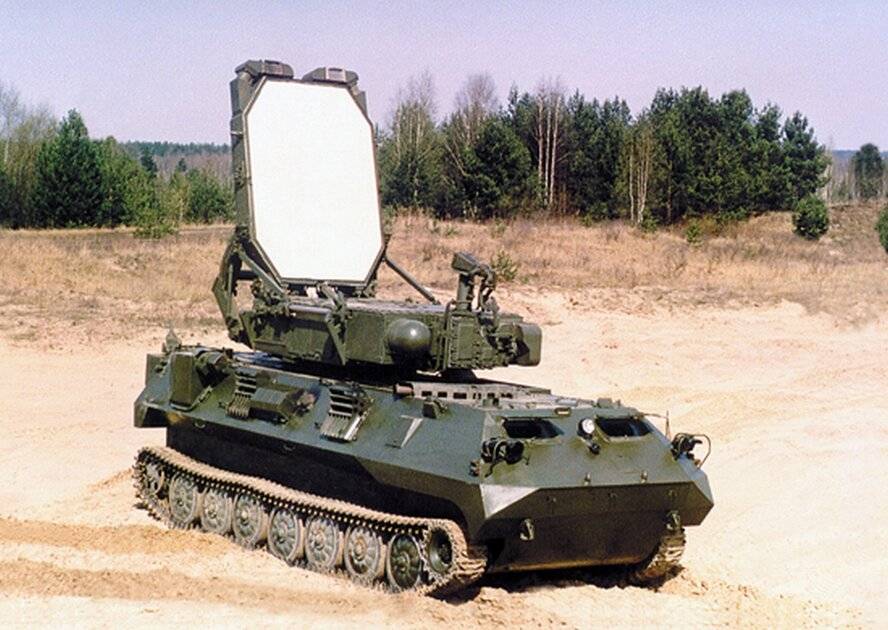

Самоходный радиолокационный разведывательный комплекс «Зоопарк-1».
А в Сирии в «комплекте» с самоходной «Мста-С» и буксируемой «Мста-Б» был испытан самоходный радиолокационный разведывательный комплекс «Зоопарк-1», позволяющий обнаруживать одновременно до 12 стреляющих систем противника на расстоянии до 40 км.
Тактико-технические характеристики 1Л219М:
Экипаж – 3 человека.
- Длина – 7,86 м.
- Ширина – 2,85 м.
- Высота – 3,34 – 5,34 м.
- Боевая масса – 16095 кг.
- Скорость по шоссе – 62 км/ч.
- Запас хода – 500 км.
- Время развёртывания с марша – 5 минут.
- Диапазон рабочих частот – 5 см G-H.
- Мощность РЛС – 30 кВт.
- Сектор обзора по азимуту – 90 гр. (от 40 до 60 для 1Л219).
- Сектор обзора по углу места – 40 гр.
- Параметры луча РЛС в режиме поиска цели – 16 градусов по азимуту и 1,8 градуса по углу места.
- Время необходимое для полного расчёта траектории цели – 20 секунд.
- Вероятность обнаружения огневой позиции по первому выстрелу – 80%.
- Среднеквадратическая ошибка определения координат огневых позиций миномётов – не более 35 м.
- Среднеквадратическая ошибка определения координат огневых позиций артиллерии – не более 45 м.
- Среднеквадратическая ошибка определения координат огневых позиций РСЗО – не более 60 м.
- Среднеквадратическая ошибка определения координат огневых позиций РСЗО – не более 75 м.
- Время непрерывной работы – 18 часов.
Комплекс может использоваться на высотах до 3000 метров над уровнем моря, при любых атмосферных осадках, силе ветра до 30 м/с и температуре от -45 до +50 гр.
Вот почему артиллерии ВСУ трудно выигрывать артиллерийские дуэли. Даже орудийные системы западного производства не помогают.
«Китолов» в помощь!

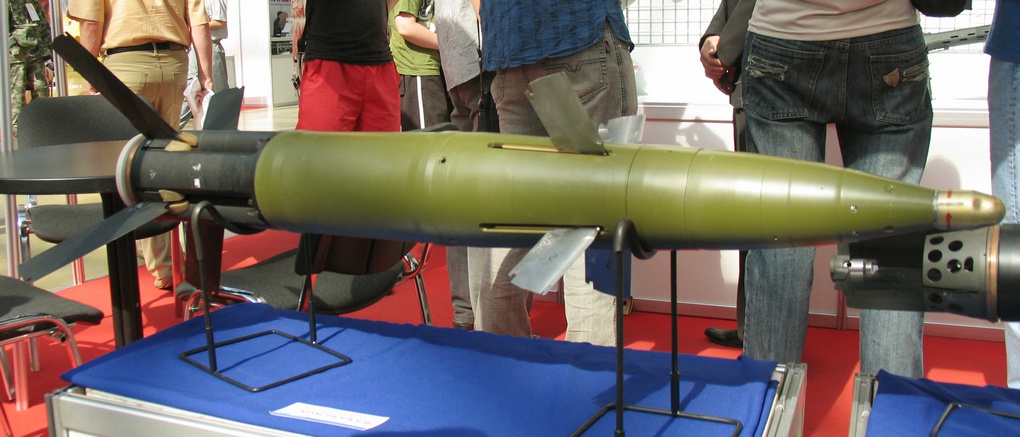

Высокие боевые возможности «Краснополя» поставили перед разработчиками задачу по созданию снарядов меньшего калибра для артиллерийских систем полкового звена. Результат не заставил себя ждать: Тульское КБ приборостроения представило управляемый снаряд «Китолов-2» для орудий калибра 120 мм. Главным образом — для различных модификаций артсистемы «Нона».
wikipedia.org

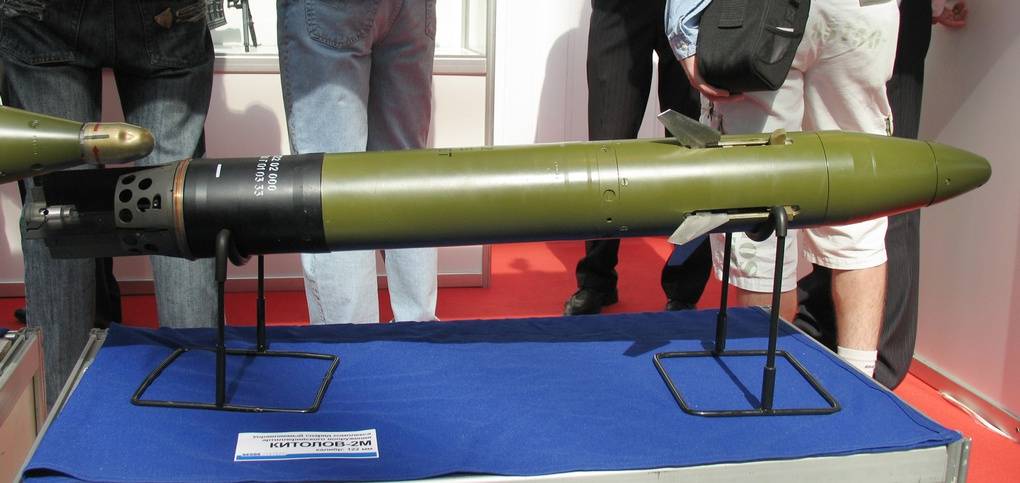

Снаряд «Китолов-2М».
Весной 2013 года боеприпас впервые применили на Лужском полигоне артиллеристы ВДВ, и первый блин не вышел комом: все цели были успешно уничтожены. Не исключено, что «Китолов-2» пополнит боекомплект проходящего госиспытания новейшего самоходного артиллерийского орудия «Магнолия», предназначенного для использования в арктических условиях.
В целом комплексы управляемого артиллерийского вооружения значительно повышают эффективность выполнения боевых задач. Так, в 2-3 раза уменьшается количество привлекаемых орудий; не менее чем в 50 раз (а то и больше!) снижается расход снарядов. В частности, если по нормам на уничтожение взводного опорного пункта противника требуется до 800 снарядов, то высокоточных «Краснополей» — всего 10–12. Или другой пример. Для подавления батареи американских самоходных установок М109 необходимо порядка 900 осколочно-фугасных снарядов, а «Краснополей» — всего 9. Как говорится, почувствуйте разницу. Это уже не привычная стрельба по площадям!
Если же говорить о чисто экономической составляющей, то и стоимость решения боевой задачи в 5–10 раз дешевле.
Нет сомнений в том, что дальнейшие разработки по совершенствованию комплексов управляемого артиллерийского вооружения будут продолжены. Для этого есть объективные предпосылки: развивается аппаратура для повышения точности наведения (в том числе автономные головки самонаведения) и спутниковая навигация, появляются все более эффективные беспилотники, новая техника приходит на пункты разведки и управления огнем. Опять же спрос есть и за рубежом: за такую продукцию и денег не жалко, поэтому перспективы имеет и экспортное направление.
…и Сухопутных войск
Управляемые артиллерийские снаряды «Краснополь» и «Китолов» были разработаны в Конструкторском бюро приборостроения (КБП) в Туле. Скрытого смысла в их названиях нет: так в свое время назывались конкурсы среди разработчиков этого оружия, в которых победили конкретные образцы.
Несколько лет назад в интервью сайту «Ростеха» ведущий конструктор КБП Юрий Сергеев сказал: «Работали мы в постоянной конкуренции с американским управляемым снарядом „Копперхед“ (Copperhead). „Копперхед“ оказался очень сложен в эксплуатации и серийно на сегодняшний день не производится…
Ведутся разработки управляемых снарядов („Краснополь — Д“) и мин „Грань-1“ повышенной дальности стрельбы с использованием наведения по сигналам спутниковых навигационных систем ГЛОНАСС/GPS… Принципиально новое направление — спутниковая навигация, которой сейчас оснащаются снаряды нашей разработки. Спутниковая навигация делает возможной стрельбу по невидимым целям без подсвета, хотя и с меньшей точностью. А если поставить автономную головку, то можно достичь прямого попадания».
Цена вопроса
На сегодняшний день о боевом применении управляемых снарядов Российской армией известно немногое. В январе 2021 г. в рамках операции по ликвидации бандформирования, напавшего на авиабазу Хмеймим, был взорван склад беспилотников. И это неспроста: дороговаты такие снаряды. «Краснополь» стоит примерно 50 тыс. долларов. В то же время стоимость обыкновенного гаубичного снаряда не превышает 300 долларов за штуку.
Несмотря на высокую стоимость, управляемые снаряды вполне хорошо продаются на экспорт. «Краснополь» поставлялся Индии, Китаю, Эфиопии. Небольшую партию для своих войск в Афганистане закупила Канада. Как рассказывали сами канадцы, четыре бункера уничтожили четырьмя снарядами, то есть с первого выстрела.
Описание
Управление на траектории осуществляется аэродинамическими рулями с приводом рулей за счёт энергии набегающего потока воздуха Существуют версии снаряда для калибров 120 мм (Китолов-2) раздельно-картузного заряжания и 122 мм (Китолов-2М) раздельно-гильзового заряжания. Для версии КМ-3 «Китолов-2М» максимальная дальность стрельбы 12 км. Боевая часть осколочно-фугасная. Длина снаряда 1190 мм. Масса выстрела 28 кг. Масса взрывчатого вещества 5,3 кг. «Китолов-2» принят на вооружение в 2002 году.
Снаряд применяется в артиллерийских системах:
- САО 2С9 (Нона-С), САУ 2С23 (Нона-СВК) — 120-мм «Китолов-2»;

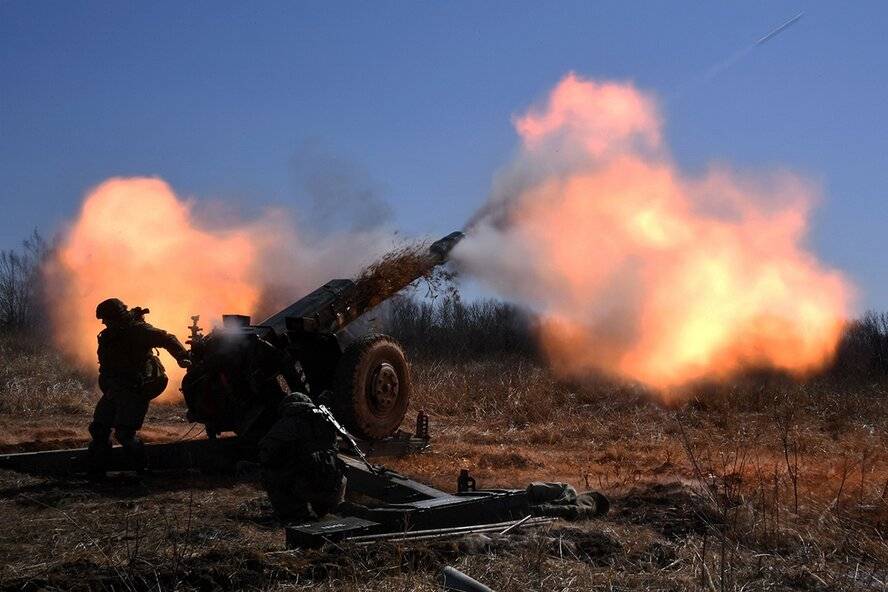

- Гаубица Д-30, САУ 2С1 (Гвоздика) — 122-мм «Китолов-2М».
Существует версия боеприпаса в виде мины для 120-мм миномётов под названием КМ-8 «Грань».
Головка самонаведения для снарядов «Китолов-2» и «Китолов-2М» разработана ОАО «ЛОМО».

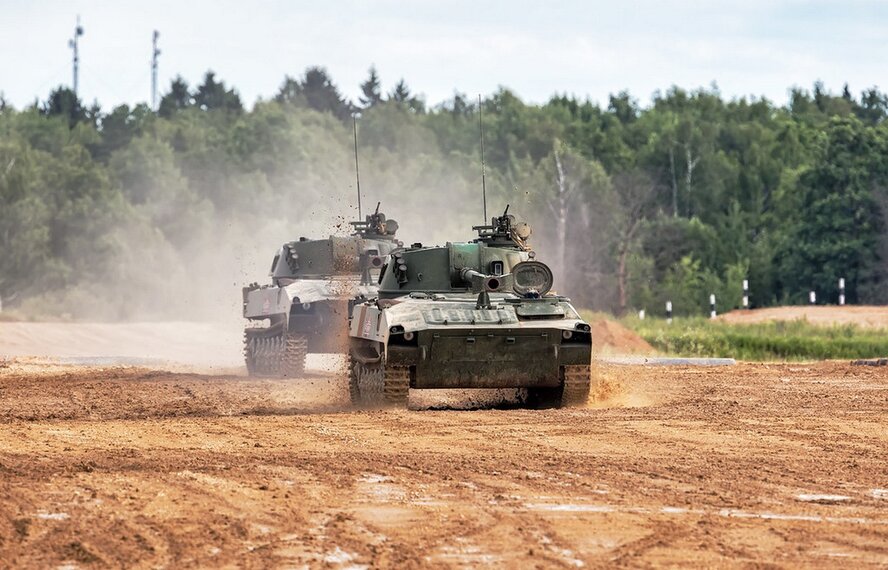

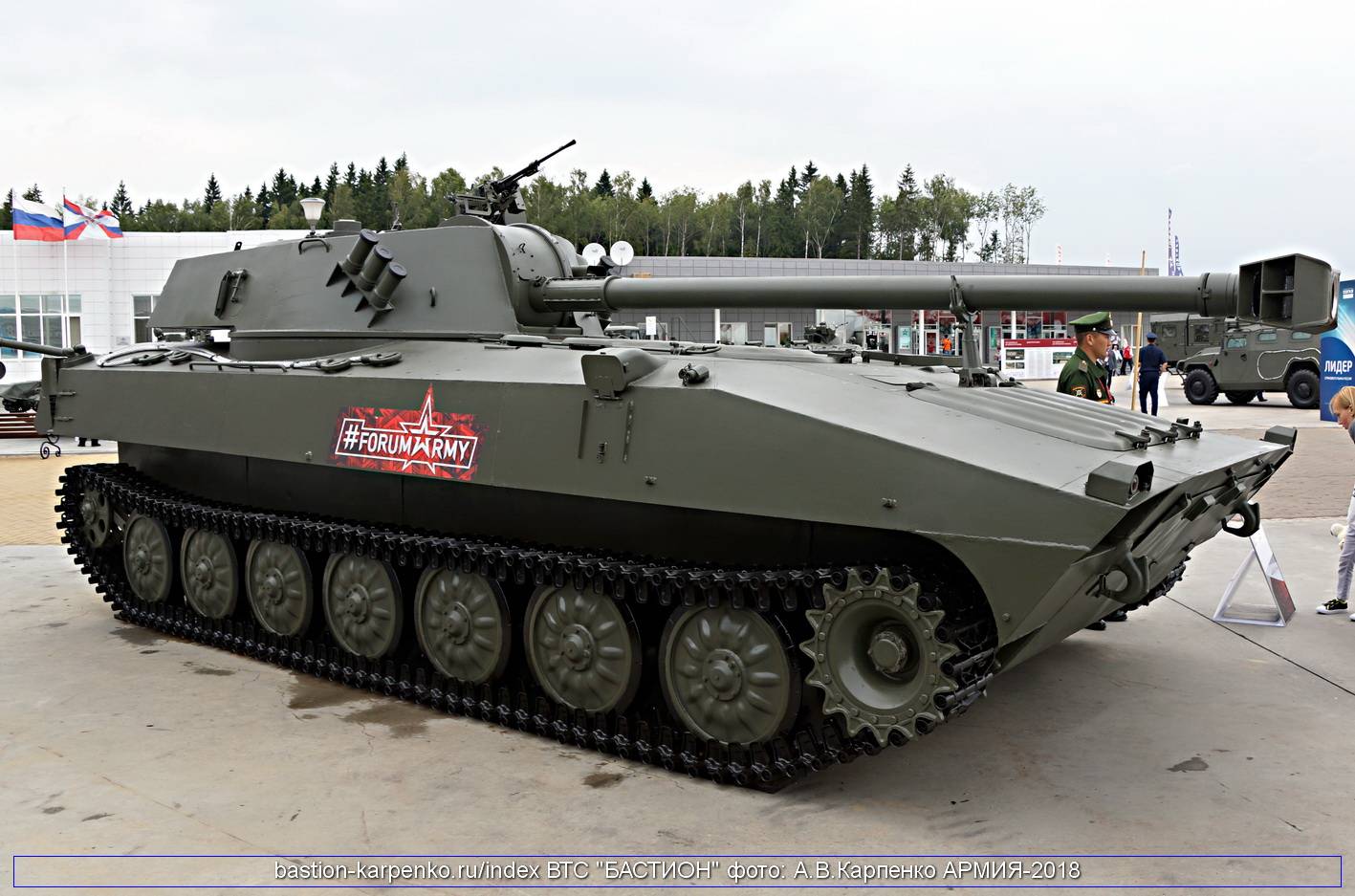

«Гвоздика», улучшенная до «Хосты»
Даже президент Владимир Путин высказался по поводу артиллерийских дуэлей, когда речь зашла о том, почему союзные силы (Российская армия и милиция народных республик) не штурмуют укрепрайоны ВСУ по классической схеме – стремительным ударом: «По сути, идёт планомерная работа по заходу в тыл вот этим укрепрайонам. Это, конечно, требует определённого времени. Контрбатарейная борьба там ведётся, она будет, безусловно, нарастать. Преимущество по артиллерии у нас очень большое. Это будет неизбежно».
Российская армия превосходит противника в количестве и качестве артиллерии.
Опыт вооружённых конфликтов последнего времени подвёл черту: лидирующие позиции на поле боя сегодня занимают ракетные части и артиллерия. К началу третьего десятилетия XXI века стало очевидно, что это и есть важнейшее средство огневого поражения противника в ходе общевойсковых операций, а при необходимости – и средство ядерного поражения.
Их дальнейшее развитие и повышение боевых возможностей достигается за счёт создания разведывательно-огневых контуров, обеспечивающих поражение целей в реальном масштабе времени, оснащения частей и подразделений высокоточным оружием, увеличения дальности стрельбы и могущества применяемых боеприпасов.
Но не в обиду будет сказано тем, кто ковал щит социалистической Родины, всё это – прошлый век. И если Украина не очень преуспела в совершенствовании своей части артиллерийского наследства, то Россия рванула далеко вперёд. Ещё на форуме «Армия-2018» было предоставлено уникальное артиллерийское орудие 2С34 «Хоста» (разработка Пермского Мотовилихинского завода), которое, образно говоря, сочетает «в одном стволе», качества миномёта и гаубицы, а поэтому позволяет вести огонь как осколочно-фугасными снарядами, так и всеми типами отечественных и зарубежных 120-мм мин.
” Хоста ” на марше.
См. также
- Краснополь — УАС с лазерным наведением, 152 и 155 мм
- Сантиметр — УАС с лазерным наведением, 152 мм
- Грань — управляемая артиллерийская мина с лазерным наведением.
- Квітник — украинский УАС с лазерным наведением, 152 и 155 мм
- M712 Copperhead — УАС с лазерным наведением.
- M982 Excalibur — высокоточный снаряд с коррекцией траектории по GPS.
- SMArt 155 (англ.) (рус. — 155-мм кассетный боеприпас с самоприцеливающимися боевыми элементами.
- ADC (сокр. фр. ArtillerieDirigee Charge) — 155-мм французский снаряд с автономным радиолокационным самонаведением.
- BOSS (сокр. англ. Bofors Optimised Smart Shell) — 155-мм шведский снаряд с автономным радиолокационным самонаведением.
Технические характеристики пушки
- Масса гаубицы, кг – 4218,
- Размеры;
- Длина,
- В боевом положении, мм – 10,7 м,
- В походном – 9,5 м,
- Длина ствола, мм – 5,08 м,
- Расчёт, чел. – 7+1,
- Калибр, мм – 155,
- Тип затвора – поршневой,
- Тип лафета – колёсный,
- Угол возвышения – 0°…+71,7°
- Скорострельность,
- Нормальная, выстрелов/мин – 2,
- Максимальная – 5
- Дальность стрельбы;
- Боеприпасом M107, м – 24 000,
- Активно-реактивным боеприпасом ERFB,м – 30 000,
- Управляемым боеприпасом Excalibur, м – 40 000.
- Развёртывание;
- Развёртывание: <3 минут,
- Свёртывание: <2 минут,
- Буксировка;
- Максимальная скорость буксирования: 88 км/ч,
- Скорость по пересечённой местности: 24 км/ч.
…Нашли чем испугать! Как уточнил начальник Ракетных войск и артиллерии Сухопутных войск РФ генерал-лейтенант Михаил Иихайлович Матвеевский, самоходные гаубицы «Коалиция-СВ» – это только первый серьёзный шаг к роботизации военной техники Сухопутных войск.
Причём первая партия САУ была поставлена в войска ещё в 2020 году без излишней рекламы, поэтому некоторые диванные эксперты регулярно путают «Коалицию» с её старшей «сестрой» САУ «Мста-С» .
На самом деле разница грандиозная: гусеничная САУ 2С35 «Коалиция-СВ» с корректировкой по спутнику или по данным БПЛА может уверенно отправлять 152-мм снаряды в цель на дальности 80 км. Если называть вещи своими именами, это оружие ещё и высокой точности.
Впрочем, как и в жизни, в контрбатарейной борьбе есть и свои гранды и свои чернорабочие. Так вот, самое активное участие в контрбатарейной борьбе ВСУ принимают расчёты 152-мм самоходной артустановки 2С5 «Гиацинт-С» и буксируемой «Гиацинт-Б». Собственно говоря, для контрбатарейной борьбы эти пушки и создавались. Они могут посылать осколочно-фугасные снаряды весом 45,7 кг на расстояние свыше 28 км, активно-реактивные снаряды на дальность свыше 33 км, а корректируемые снаряды «Сантиметр-М1» и «Краснополь-М1» – на 20 и 25 км соответственно.
definition – ВИХРЬ ПТРК
of Wikipedia
Advertizing ▼
Wikipedia
Вихрь (ПТРК)
Материал из Википедии — свободной энциклопедии
Перейти к: ,
У этого термина существуют и другие значения, см. Вихрь.
| 9К121 «Вихрь» | |
|---|---|
| по кодификации НАТО AT-16 Scallion | |
| 6 ракет комплекса «Вихрь» под крылом Ка-50. МАКС-2005 | |
| Тип | противотанковый ракетный комплекс |
| Статус | эксплуатируется |
| Главный конструктор | Шипунов, Аркадий Георгиевич |
| Принятие на вооружение | 1982 |
| Годы эксплуатации | ? – н.в. |
| Основные эксплуатанты | ВВС России |
| Основные технические характеристики:Максимальная дальность: 10 кмСкорость полёта ракеты: 610 м/с | |
| Изображения на Викискладе |
Вихрь (индекс ГРАУ: 9К121, по кодификации НАТО: AT-16 Scallion (англ. Лук-шалот) — противотанковый ракетный комплекс, разработанный для вооружения штурмовиков Су-25, Су-39, вертолётов Ка-50, Ка-52, а также катеров и малых патрульных кораблей.
ПТУР предназначена для поражения бронированной техники, в том числе оснащённой реактивной броней, а также малоскоростных (со скоростью до 800 км/ч) воздушных целей.
История создания
Разработка комплекса начата в 1980 году в Тульском КБ Приборостроения (НПО «Точность»), главный конструктор — А. Г. Шипунов.
Состав
В состав комплекса входит сверхзвуковая ракета 9А4172, управляемая по лучу лазера, пусковая установка АПУ-8 или АПУ-6, аппаратура системы наведения и управления полётом ракеты И-251 Шквал.
Ракета
Ракета выполнена по аэродинамической схеме «Утка» со складным крылом.
Сверхзвуковая скорость полёта ракеты предусмотрена для снижения времени нахождения вертолёта или самолёта в зоне воздействия средств ПВО и соответственно повышения его живучести. Кроме этого предусмотрен залповый пуск двух ракет.
Тактико-технические характеристики
Источник данных: Противотанковый комплекс 9К121 «Вихрь». Информационная система «ракетная техника»
Основные характеристики комплекса
- Максимальная дальность стрельбы:
- Днём: 10 км
- Ночью: 5 (6) км
- Высота пуска: 5 – 4 000 м
- Время полета:
- На максимальную дальность: 28 с
- На дальность 8 000 м: 23 с
- На дальность 6 000 м: 14 с
- Средняя скорость полета: 600 м/с
- Температура применения: от -50°С до +50°С
Ракета
- Допустимые типы ракет: 9А4172
- Массо-габаритные характеристики:
- Ракеты:
- Длина: 2,75 м
- Диаметр корпуса (max): 0,13 м
- Размах:
- Крыла: 0,24 м
- Стабилизаторов: 0,38 м
- Вес: 45 кг
- ТПК:
- Длина: 2,8 м
- Диаметр: 0,14 м
- Вес: 59 кг
- Ракеты:
- Боевая часть:
- Тип: тандемная кумулятивно-осколочная
- Вес:
- Боевой части: 8-12 кг
- Взрывчатого вещества: 4 – 5,5 кг
- Взрыватель: контактный и неконтактный (2,5 – 3 м)
Управление и наведение комплекса
- Допустимые типы управления: И-251 “Шквал”
- Тип наведения: лазерное
- Каналы управления
- Дневной: телевизионный
- Ночной: тепловизионный
- Сопровождение цели: автоматическое
Пусковая установка
- Допустимые типы: АПУ-8 / АПУ-6
- Носители: Су-25Т/ / Ка-50/
- Число ракет на ПУ: 8 / 6
- Массо-габаритные характеристики:
- Длина: 1,524 м
- Ширина: 0,72 м
- Высота: 0,436 м
- Вес: 60 кг (пустой)
- Угол наведения в вертикальной плоскости: 10°
| Файл:Weapon template.gif | Это незавершённая статья об оружии. Вы можете помочь проекту, исправив и дополнив её. |
Сравнительная характеристика
| Сравнительная характеристика корректируемых артиллерийских боеприпасов различных стран мира | ||||||||
|---|---|---|---|---|---|---|---|---|
| Наименование | Страна | Изображение | Калибр, мм | Максимальная дальность стрельбы, км | Тип боевой части | Масса взрывчатого вещества, кг | Длина снаряда, мм | Масса снаряда, кг |
| «Краснополь-М1» | Россия | 152 | 25 | осколочно-фугасная | 9,0 | 960 | 45,0 | |
| «Краснополь-М2» | Россия | 155 | 25 | осколочно-фугасная | 11,0 | 1200 | 54,0 | |
| «Сантиметр-М» | Россия | 152 | 18 | осколочно-фугасная | 10,0 | 861 | 41,0 | |
| «Сантиметр-М1» | Россия | 155 | 20 | осколочно-фугасная | 12,0 | 940 | 40,9 | |
| «Квитник» | Украина | 152/155 | 20 | осколочно-фугасная | 8,0 | 1200 | 48,0 | |
| M712 «Copperhead» /«Copperhead-2» | США | 155 | 16/20 | кумулятивно-фугасная | 6,7 | 1370 | 62,0 | |
| M982 «Excalibur» | США / Швеция | 155 | 23/40–57 | осколочно-фугасная, кассетная | 22,0 | 996 | 48,0 | |
|
От Афганистана до Сирии
Несмотря на то что артиллерия постоянно оснащается новыми артиллерийскими комплексами, повышающими эффективность их использования в современном бою, во всех армиях мира есть и «хронические» нерешенные проблемы. Что имеется в виду? По-прежнему для решения различных профильных задач приходится привлекать большое количество орудий, значителен расход боеприпасов, которые опять же нужно своевременно доставлять на позиции. Да и время ведения огня желательно максимально сократить: контрбатарейную борьбу никто не отменял.
Выход? Он очевиден: повысить точность стрельбы. Тут тебе и время сокращается, и расход боеприпасов оптимизируется. Наряду с наращиванием боевых возможностей самих артиллерийских систем эффективность огня резко возрастает при использовании высокоточных снарядов. Их разработкой занялись еще в 1970-е годы в Тульском конструкторском бюро приборостроения.
Боеприпас, названный «Краснополь», имеет реактивный двигатель и полуактивную головку самонаведения. Последнюю разработали на Ленинградском оптико-механическом объединении (ЛОМО), а бортовую начинку — в НИИ физических проблем. Особое место занимает лазерный целеуказатель-дальномер, позволяющий добиваться той самой высокой точности. Само же производство с 1986 года наладили на Ижевском оружейном заводе.
Боевое испытание «Краснополь» прошел в Афганистане. Результаты порадовали: советские артиллеристы доставали моджахедов в труднодоступных районах и укрытиях, куда даже минометами было не дотянуться.
wikipedia.org
Снаряд «Краснополь».
Проданный в Эфиопию боеприпас произвел настоящий фурор, когда в ходе боевых действий расчет за пять минут подбил снарядами «Краснополь» три танка. Сопротивление противника было сразу сломлено: потери есть, а кто это сделал — непонятно…
Наконец, в январе 2018 года «Краснополь» был использован в борьбе с террористами в Сирийской Арабской Республике. Эффект превзошел ожидания.
Если изначально снаряд «Краснополь» предназначался для буксируемой гаубицы Д-20, то сейчас спектр артиллерийских систем расширился: 2С3М «Акация», 2С19 «Мста-С» и 2А65 «Мста-Б». С учетом подходящего калибра сгодится он и для перспективной САУ «Коалиция-СВ».
Тактико-технические характеристики 2С7 Пион
– Годы производства: 2С7 – с 1975 по 1985; 2С7М – с 1986 по 1990
– Годы эксплуатации: с 1975
– Количество выпущенных, шт: более 500
Экипаж 2С7 Пион
– 7 человек
Размеры 2С7 Пион
– Длина корпуса, мм: 10 500
– Длина с пушкой вперёд, мм: 13 200
– Ширина корпуса, мм: 3380
– Высота, мм: 3000
– Клиренс, мм: 400
Вес 2С7 Пион
– 45 тонн
Бронирование 2С7 Пион
– Тип брони: противопульная
– Лоб корпуса (низ), мм/град: 12
– Борт корпуса, мм/град: 8+13
– Днище, мм: 8—16
Вооружение 2С7 Пион
– Калибр и марка пушки: 203-мм 2А44
– Тип пушки: нарезная пушка
– Длина ствола, калибров: 55,3
– Боекомплект пушки: 4
– Пулемёты: 1 × 12,7-мм НСВТ
Дальность стрельбы 2С7 Пион
– 8,4…47,5 км
Двигатель 2С7 Пион
– Тип двигателя: В-46-1
– Мощность двигателя, л. с: 780
– Удельная мощность, л. с./т: 17,25
Скорость 2С7 Пион
– Скорость по шоссе, км/ч: 50
– Запас хода по шоссе, км: 675
– Ёмкость топливных баков, л: 1280.
Что же касается «Малки», то это улучшенная и дополненная версия первой советской «ядерной» САУ. Модернизацию прошли системы наведения и заряжания, шасси, появился новый двигатель. Но важнейшим нововведением стали автоматизированные средства связи и управления – данные для ведения огня в автоматическом режиме выводятся на цифровые индикаторы, по которым выполняют наводку и готовят оружие к выстрелу.
