Карабин образца 1944 года

Варианты модернизации винтовки

Как уже говорилось ранее, винтовка Мосина (фото ее можно увидеть снизу) была принята на вооружение в 1891 году. Ее главной особенностью являлась простота и удобство в использовании, разбиралась она легко и без всяких инструментов. Штык винтовки Мосина служил хорошим и надежным оружием в ближнем бою В 1910 году у нее появилась новая прицельная рамка (предложил В. П. Коновалов). Это изменение было вызвано переходом ранее на остроконечные пули, траектория полета которых немного отличалась от траектории тупоконечных пуль.

Красная Армия использовала только один тип винтовки – драгунскую. После нескольких изменений, уже в 1930 году, ее начали называть образцом 1891-1930 годов. Винтовка стала удобнее, а ее производство намного упростилось. Во-первых, появился намушник, во-вторых, изменилась форма самой мушки, что облегчило процесс прицельной стрельбы. Благодаря тому что ствольную коробку начали производить круглой (ранее она была граненной), а отсечку-отражатель собирали из двух деталей, технология производства упростилась.

В 1931 году винтовку Мосина получили и советские снайперы. Она отличалась, естественно, наличием оптического прицела, отогнутой рукояткой затвора, улучшенной обработкой канала ствола. Последняя модификация этого оружия – карабин 1944 года. Но и сегодня винтовка конструкции Мосина не сошла со сцены: многие конструкторы как в России, так и за рубежом продолжают модификацию этого оружия. К примеру, финны в 90-х годах ХХ века выпустили снайперскую винтовку SSG-96, за основу которой была взята именно трехлинейка. Кстати, некоторые варианты этого оружия и сегодня считаются одними из лучших в мире.

Устройство винтовки Мосина

Винтовка системы Мосина – это оружие, имеющее ручной перезаряжатель и обойму. Ствол в винтовке запирает скользящий поворотный и имеющий упоры затвор. Винтовки Мосина оборудованы затвором с двумя упорами, которые располагаются в разных местах, первый – в передней части затвора, второй – в горизонтальной плоскости. В затворе винтовки размещены боевая цилиндрическая пружина и ударник, имеющий совсем простую конструкцию. Что касается рукоятки перезаряжателя – она находится в середине затвора. Предохранитель не был предусмотрен, его роль выполняет ударник. Винтовка Мосина имеет коробчатый магазин, патроны в котором располагаются в один ряд. Максимально в нем помещается пять патронов – их можно вставлять либо обоймой снизу, либо по одному через отверстие при открытом затворе. Стоит отметить, что магазин имеет в своей конструкции такую деталь, как отсечка, которая предназначена для блокировки нижних патронов во время подачи верхнего патрона в ствол. Ложе делают из дерева, обычно из березы. В 1891 году на вооружение армии было принято три варианта винтовки Мосина: пехотная, драгунская и казачья.

Капсюльный укороченный кавалерийский карабин 1856 года

Рассматриваемое оружие создавалось для усиления и перевооружения российской армии

Оружейники сосредоточили внимание на изготовлении меткого нарезного карабина с повышенной дальностью ведения точного огня. При этом планировалось уменьшить калибр до 15,24 мм

Переход с круглых пуль на утяжеленные аналоги цилиндрической формы сокращал переносимый бойцом огневой запас. Уменьшение калибра позволило частично устранить эту проблему.

Новое ружье создавалось членами Главного артиллерийского управления. Опытный образец получил высокую оценку специальной комиссии. В 1856 году кавалерийский укороченный карабин поставили на вооружении стрелковых частей. Обновленное оружие получило наименование “винтовка”. Усовершенствованный прицел обеспечивал ведение прицельной стрельбы на дистанции до 850 метров, что в четыре раза превышало показатели гладкоствольных аналогов того времени.

Красная армия

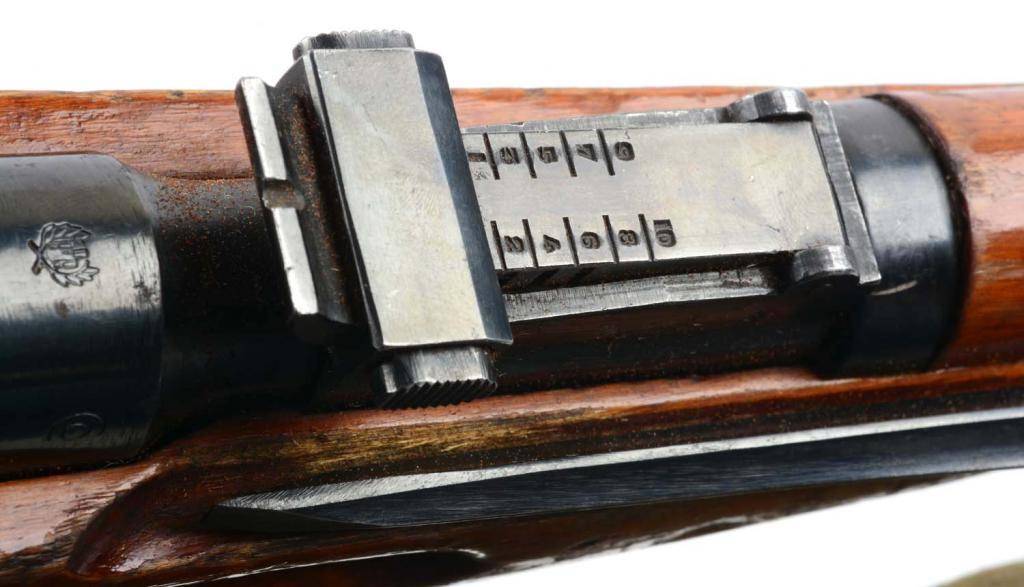

В Красной Армии был оставлен на вооружении лишь драгунский образец, а сама винтовка прошла в 1930 году незначительную модернизацию. Из-за появления намушника было изменено крепление штыка, а также прицел стал не в шагах, а в метрах. Ствольная коробка вместо гранёной приобрела с 1935 года округлую форму.

Слабым местом винтовки является предохранитель, требующий изрядной физической силы, а постановка на предохранитель в условиях морозов тоже проблематична. Во второй половине 1930-х выпуск винтовки сосредоточился с 1938 года в Ижевске, так как Тульский оружейный завод переключился на производство СВТ.

Кавалерийский карабин Мосина

Предшественницей карабинов Мосина стала винтовка его же конструкции, называемая в народе «трехлинейкой». Это наименование связано с калибром оружия, идентичного трем линиям (устаревшая русская мера длины). Модель выпускалась в трех базовых комплектациях:

  1. Пехотная версия с удлиненной стволовой частью и штыком.
  2. Кавалерийский вариант с укороченным стволом и усиленным креплением ремешка.
  3. Казачья модификация без штыка.

Модернизация винтовки произошла в 1910 году путем оснащения новой прицельной конструкцией и иными ложевыми кольцами. Модель получила кодовое наименование «образец 1891/10», во всех версиях эксплуатировалась до 1923 года, после чего приняли решение оставить на вооружении только драгунскую модификацию.

В 24-м году прошлого века полное название оружия справедливо пополнилось указанием фамилии Мосина. В 1930-м изменили способ фиксации штыка и шомпола, обновили прицелы, кольца ложи. Технические параметры орудия:

  • длина — 1,23 м;
  • вес без боеприпасов и штыка — 4 кг;
  • нарезы в стволе — 4 штуки;
  • вместимость обоймы — 5 зарядов;
  • калибр — 7,62 мм;
  • дальность ведения прицельного огня — 2 км;
  • стартовая скорость пули — 810 м/с;
  • скорострельность — до 12 залпов в минуту.

Обзор охотничьих модификаций карабинов

Если говорить сугубо о гражданских (охотничьих) модификациях карабина Мосина, то наиболее примечательными из них являются следующие.

Охотничий карабин «Лось» (КО-8,2)

Это – тоже винтовка Мосина, калибр которой, правда, составляет не традиционные 7,62 мм, а 8,20 мм. Карабин предназначен для работы по крупному и среднему зверю. Характеризуется достаточно высокой начальной скоростью пули и сравнительно небольшим весом. Выпускается в нескольких модификациях, отличающихся шагом нарезов, формой ложи, наличием секторного прицела и некоторыми другими нюансами.

Наиболее важные ТТХ данной модели:

  • длина: 1010 мм;
  • масса: 3 кг;
  • начальная скорость выстрела: 440 м/с;
  • емкость магазина: 5 патронов.

Охотничий карабин «Лось 7-1»

Оружие более привычного калибра 7,62 предназначенное для звериной охоты. Разработан под различные марки импортных патронов, которые размещаются в съемном магазине. Может работать как с оптическим, так и с обычной диоптрией.

Другие ТТХ данной модели:

  • вес (без оптики и боеприпасов): 3,5 кг;
  • начальная скорость пули: 830 м/с;
  • прицельная дальность: 100…300 м;
  • емкость магазина: 5 патронов 7,62х51 мм.

Охотничий карабин КО-91/30

Ружье Мосина является гражданской (охотничьей) переработкой карабина образца 1944 года выпуска. Предназначен для охоты на крупного и среднего зверя. Главной отличительной особенностью является наличие предохранителя. Разработан под патрон 7,62х54 R. Может использоваться как с обычным, так и с оптическим прицелом.

Обладает следующими основными характеристиками:

  • длина: 1232 мм;
  • масса (без боеприпасов и прицела): 4,0 кг;
  • начальная скорость пули: 800 м/с;
  • прицельная дальность: до 300 метров;
  • емкость магазина: 5 патронов.

Существуют винтовки и карабины Мосина некоторых других модификаций, сегодня уже снятые с производства или не относящиеся в полной мере к охотничьему оружию. В качестве примера можно привести пневматическую версию карабина, выпускаемую в форм-факторе обреза. Такое оружие используется для самообороны, спортивной стрельбы (боеприпасы в виде шариков), может использоваться и для охоты на дичь и мелкого зверя (дробь).

Пневматическая версия винтовки Мосина

С развитием технологий на основании винтовки Мосина был создано и ее пневматический образец. Он является достаточно популярным в наши дни, как в свое время была популярна винтовка Мосина. Пневматическая копия в основном выпускается именно как обрез винтовки Мосина, ее еще называют пневматическим пистолетом. По мнению производителей, достаточно только взять в руку этот ствол, и вы не захотите с ним расставаться, ведь это легенда – винтовка Мосина. Фото обреза вы можете увидеть чуть ниже. Такое оружие приобрести намного проще, чем огнестрельное, с ним легко справиться и несложно хранить. Существуют различные модификации винтовки. Одни способны стрелять только маленькими шариками, другие предназначаются для более серьезного патрона, к примеру, с дробью, которую используют при охоте. Существуют и пневматические варианты винтовки для спортивной стрельбы. Каждый вид оружия интересен по-своему, но можно говорить с уверенностью, что все они часто используются в наши дни, поскольку имеют простую и очень удобную в использовании конструкцию.

Интересные факты про конструктора Мосина и его винтовку

Винтовка Сергея Ивановича Мосина, несмотря на некоторые свои недостатки, вошла в историю как надежное и недорогое оружие. Но мало кто знает про множество интересных случаев, связанных с его созданием. К примеру, иностранцы, когда узнали об изобретении, а точнее о реечно-прикладном магазине, очень хотели купить эту новинку. Сотрудники компании «Рихтер», которая находилась во Франции, предлагали Мосину продать изобретение за 600 000 франков, а после отказа давали уже 1 000 000. Но Сергей Иванович был истинным патриотом и отказался от огромной суммы денег. Что касается самого Мосина, то он с детства увлекался оружием, и в 1875 году возглавил на Тульском оружейном заводе инструментальную мастерскую. Конструктор часто участвовал во всевозможных конкурсах и придумывал все новые и новые изобретения. К сожалению, не все оружейные образцы того времени сохранились, поэтому многое нам просто неизвестно. Мало кто знает, что основная конкуренция в 1891 году за опытный образец магазинной винтовки в России была между Мосиным и Наганом – двумя гениальными конструкторами. Существует множество историй о победе нашего конструктора, но одно известно точно – винтовку Мосина усовершенствовали некоторыми разработками Нагана. Конструктор писал министру Алексею Куропаткину, что его винтовку взяли на вооружение, а крупную сумму денег получил его конкурент за конструкцию обоймы – целых 200 000 рублей, в то время как Мосину выдали всего лишь 30 000 рублей за всю работу. Но, несмотря на все слухи и истории, которые ходят вокруг создания легендарной трехлинейки, именно она была изготовлена русским конструктором Мосиным, взята на вооружение правительством и находилась на нем очень долгое время. Заменить ее сумели только новые образцы магазинного оружия, которые придумали не менее знаменитые конструкторы, например, Михаил Калашников.

Мир продолжает развиваться, технологии становятся все более точными. Сегодня существует большое количество автоматического оружия, но многие считают, что именно винтовка Мосина положила начало многим современным изобретениям. Одно можно сказать точно, сам Сергей Иванович и его знаменитая трехлинейка заняли почетное место в истории. И это не удивительно, ведь винтовка конструктора прошла вместе с нашей армией несколько воен и революцию. Сегодня она используется в основном охотниками, поскольку стоит недорого, а в обращении достаточно проста.

Производство винтовки

В конце ХІХ века большинство армий мира уже перевооружились и имели в арсенале магазинное оружие. Русской армии необходимо было в кратчайшие строки провести масштабное обновление огнестрельного арсенала. Именно поэтому после проведения всех испытаний и утверждения образца для серийного производства, в 1892 году начали массово выпускать винтовки Мосина. Этим занимались одновременно три оружейных завода: Сестрорецкий, Ижевский и Тульский. Но мощности быстро обеспечить огромную армию у них не хватало, поэтому было принято решение сделать заказ в размере 500 тысяч винтовок у Франции. Оружие изготовили военные заводы Manufacture Nationale d’Armes. До начала русско-японской войны армия получила на вооружение более 3 800 000 стволов. После начала массового производства – по одним данным – уже в 1893 году винтовка прошла испытание в бою против афганцев на Памире, по другим – в Китае только в 1900-1901 годах. Одно известно точно: уже в первые годы конструкторы начали вносить небольшие изменения в конструкцию винтовки Мосина. К базовой комплектации добавили деревянную ствольную накладку, которая защищала от ожогов руки солдата, в 1896 году для более удобной чистки оружия изменили конструкцию шомпола, а в 1910 году, после перехода на остроконечные патроны, был изменен прицел.

На момент вступления России в войну армия имела в своем вооружении более 4 500 000 винтовок. Производились они четырех видов: карабин, казачья, драгунская и пехотная. На протяжении войны в стране было выпущено еще более 3 000 000 стволов и отремонтировано более 200 000. В эти тяжелые времена существовал огромный недостаток оружия, а промышленные возможности не позволяли производить нужное его количество, поэтому правительство было вынуждено покупать оружие у иностранных компаний. В США заказали выпуск 1,5 миллиона винтовок Мосина образца 1891-1910 годах, но не все они попали на территорию России, так как правительство США конфисковало часть оружия после революции.

Конструкционные особенности

Отсечка-отражатель — основная конструкционная особенность кавалерийского карабина, характеристики которого рассмотрены выше. Эта деталь, изобретенная Мосиным, гарантирует безопасность и надежность работы оружия в любых условиях. Наличие данного элемента обусловлено применением устаревших боеприпасов с оборкой, усложняющей подачу из обоймы.

Спусковой блок ружья включает в себя крючок, специальную пружину, шептало, винт, шпильки. Срабатывает спуск туго, без разделения на два этапа, разных по прилагаемому усилию. Затворная часть предназначена для досылания боеприпаса в патронник, блокирования стволового канала во время залпа, выполнения выстрела, удаления отработанной гильзы. Эта деталь состоит из стеблевого гребня, рукоятки, личинки, выбрасывателя, курка, пружинного и ударного элемента, фиксирующей планки. В затворе помещен ударник с витой боевой пружиной. Сжатие последнего элемента обеспечивается посредством отпирания затвора поворотной рукоятью. В обратной позиции ударник на боевом взводе упирается в шептало. Для этого курок отводится назад, если повернуть его до отказа против часовой стрелки, орудие установится на предохранитель.

Ложа состоит из цевья, шейки, приклада, соединяет части карабина. Материалом для ее изготовления служит березовая или ореховая древесина. Прямая цельная шейка рассматриваемой детали прочная и удобная для ведения штыковой атаки, хотя при стрельбе менее комфортна, чем аналог полупистолетного типа.

С 1894 года в конструкции применяется ствольная накладка, прикрывающая верхнюю часть ствола, защищая его от деформаций, а руки бойца от ожогов. «Драгунский» приклад стал уже по размерам, цевье также «похудело». На указанных карабинах эксплуатировался ступенчатый либо секторный прицел. Он сконструирован из планки с хомутом, колодки, пружины. Мушка располагалась на стволе поблизости дульного среза. В 1932 году стартовал серийный выпуск модификации 56-В-22А, отличающейся улучшенной обработкой ствола, наличием оптики, подогнутой затворной рукоятью.

Крепление ложи осуществлялось при помощи пары винтов и специальных колец с пружинами. Карабин выпуска 1944 года оснащался несъемным перебрасываемым штыком конструкции Семина. Пристрелка оружия производилась со штыком, установленным в боевую позицию.

Массогабаритный макет винтовки Мосина

Макет винтовки – это изделие, которое производят для коллекционных сувениров, музейных экспонатов и реквизитов для театра и кино. Производится он без штыка, но внешне идентичен оригиналу. В макете предусмотрена возможность взводить и опускать курок, но свойства боевого оружия отсутствуют. ММГ винтовки Мосина часто используется в театральных постановках и историческом кино, ведь она была на вооружении армии практически половину двадцатого века. Стоит также помнить, что изменение конструкции макета или переделывание его в боевое оружие карается по закону! ММГ – это не сувенир, похожий на оружие, это оружие, переделанное в сувенир. ММГ в современном кинематографе практически незаменим – фильмы про войну и первую часть ХІХ века всегда были популярными и часто снимаются режиссерами. Винтовка Мосина – самое распространенное и доступное для простых граждан оружие в то время. Массогабаритный макет винтовки может служить прекрасным подарком людям, которые увлекаются историей. За ним нужно следить и хранить так же, как и настоящее огнестрельное оружие. Винтовка подлежит постоянному осмотру, чистке и смазыванию специальным маслом, и хотя это немного хлопотно, но настоящий ценитель всегда должен ухаживать за своими экспонатами. Достать ММГ винтовки Мосина не очень сложно – их продают без специального разрешения. К тому же по сравнению с настоящим оружием макет стоит недорого.

Другие модификации

В 1938 году вышла модифицированная версия кавалерийского карабина выпуска 1907 года. Оружие стало длиннее на пять миллиметров, расчетная прицельная дальность составила один километр. Ружье предназначалось для всех типов войск, включая артиллерию, кавалерию и части материально-технического обеспечения, требующие удобного оружия самообороны.

Карабин производства 1944 года стал последней разработкой в своей серии. Он отличался от предшественника несъемным штыком игольчатого типа, упрощенной конструкцией. Укорочение пехотных ружей стало основным требованием, обозначенным опытом Второй мировой войны. Компактность дала возможность повысить маневренность войск, позволяя вести бои в различных сложных условиях. При этом качественные параметры, по сравнению с винтовкой, остались на том же уровне.

Устройство и комплектация

В стволе карабина имеется четыре нареза, витки которых идут слева, вверх и направо. Форма — прямоугольная. В задней части предусмотрен гладкоствольный патронник. С нарезным отсеком он соединен посредством пульного входа. Над этим элементом отмечено заводское клеймо, служащее для идентификации изготовителя и года выпуска.

На заднем пеньке ствола с резьбой установлена наглухо прикрученная коробка, в которой монтируется затвор. На ней фиксируется подающее устройство, отражатель и спусковое приспособление. В обойму (магазин) помещается четыре заряда с подающим механизмом. Патроны размещены в один ряд, отсекающий отражатель управляет перемещением затвора, отвечает за отделение боеприпасов при подаче из магазинного отсека в ствольную часть. До модернизации использовалась конструкция с лопастью и пружинным механизмом.

Русская винтовка

Основное производство в императорской России было сосредоточено на Тульском и Ижевском оружейных заводах, к тому же встречаются винтовки и французского производства Шательро. Сестрорецкий оружейный завод выпускал также и учебные винтовки. С началом Первой мировой войны производился в основном драгунский вариант. Та же тенденция продолжилась и в СССР, где с 1923 года выпускались только «драгунки».

В годы Первой мировой войны был дан заказ американским компаниям «Вестингауз» и «Ремингтон» на выпуск 2 млн «трёхлинеек»

Однако в штатах, ссылаясь на различные причины, этот заказ неоднократно откладывался в исполнении. Сколько винтовок всё же было поставлено в Россию в годы Первой мировой и Гражданской войны и к кому они попали – вопросы очень сложные. Были «трёхлинейки» и у американских интервентов на Севере России в ходе Гражданской войны.

Карабин Мосина: образец 1944 года

В 1944 году была сделана последняя модернизация изобретения конструктора Мосина: карабин снабдили штыком, который не снимался, но был откидным. В период Великой Отечественной войны новая усовершенствованная винтовка получила свое название – «Карабин образца 1944 года». Оружие являло собой укороченную версию драгунской версии Мосина. Этот карабин выпустили, опираясь на многолетний опыт ведения войны. После начала производства карабина образца 1944 года предыдущий вариант винтовки сняли с производства.

Благодаря своей конструкции новое оружие позволяло пехоте качественнее вести бой, ведь в окопах и зарослях с укороченным карабином солдату было намного сподручнее. Несмотря на некоторые изменения, огневые качества винтовки практически не изменились.

1944 год был последним годом в истории усовершенствования знаменитой винтовки, прошедшей через многие войны и конфликты. По окончании Второй мировой войны изобретения Мосина больше не находились на вооружении Советской Армии. Их заменили карабинами СКС и автоматами АК-47 – согласитесь, более совершенное оружие. Винтовка Мосина, однако, продолжала находиться на вооружении нескольких стран КНР и КНДР, Черногории и Финляндии.
