Основные модификации на базе ГАЗ-АА и ГАЗ-ММ:
ГАЗ-ААА
— шестиколёсный (трёхосный с колёсной формулой 6×4) грузовой автомобиль повышенной проходимости, грузоподъёмность 2,0 т. Создан на базе лицензионного грузовика «Форд-Тимкен» образца 1931 года. Годы выпуска: 1934—1943. В 1937 году получил более мощный 50-сильный двигатель и другие комплектующие от ГАЗ-ММ. Общий выпуск до 1943 года составил 37373 ед. На базе ГАЗ-ААА серийно выпускались штабной автобус ГАЗ-05-193 (1936—1945), а также серийные бронеавтомобили БА-6 (1936—1938, 394 ед.), БА-10А (1938—1939) и БА-10М (1939—1941, суммарно 3331 ед.). В конце 1930-х на укороченные шасси ГАЗ-ААА были переставлены бронекорпуса выработавших ресурс бронеавтомобилей ранних серий, таким образом были получены бронеавтомобили БА-27М (1937—1938), БАИ-М и БАИ-3М (1939—1940). Кроме того, были созданы опытные БА-6 м и БА-9; опытные плавающие бронеавтомобили ПБ-4 (1933—1934, 6 ед.) и ПБ-7 (1936/37, 1 ед.). Выпускалась боевая химическая машина БХМ-1 (1935—1937), был создан опытный санитарный бронетранспортёр БА-22 на 10 раненых (1937). БА-10 — осенью 1941 — весной 1942 года остаточная партия бронекорпусов БА-10М, остававшаяся на Ижорском заводе, была поставлена на двухосные шасси ГАЗ-ММ. Данные бронеавтомобили поступали только на Ленинградский фронт.
ГАЗ-410
— самосвал на шасси ГАЗ-АА и ГАЗ-ММ, грузоподъёмность 1,2 т, кузов цельнометаллический саморазгружающегося типа. Годы выпуска: 1934—1946.
ГАЗ-42
— газогенераторная модификация, использовавшая в качестве топлива деревянные чурки. Мощность двигателя 35-38 л.с., грузоподъёмность паспортная — 1,0 т (реальная меньше, так как значительную часть укороченной платформы занимал 150—200-килограммовый запас чурок). Годы выпуска: 1938—1950.
ГАЗ-43
— газогенераторная версия на угле. Отличалась меньшими габаритами газогенераторной установки. Выпускалась малыми партиями в 1938—1941 годах.
ГАЗ-44
— газобаллонная версия на сжатом (компримированном) газе. Баллоны с газом располагались под грузовой платформой. Выпущена малой партией в 1939 году На автомобилях первых выпусков ставился редуктор НАТИ-СГ6, замененный впоследствии редуктором НАТИ-СГ19. Двухмембранный редуктор НАТИ-СГ19 был компактней одномембранного НАТИ-СГ6. Вся аппаратура размещалась под капотом двигателя. Редуктор размещался над двигателем, что давало ему достаточный подогрев, предотвращающий замерзание. Для контроля указателя запаса газа в баллонах на облицовке переднего бруса кабины ставился манометр. 60 кубических метров сжатого газа хранилось в шести баллонах. Вес газовой установки составлял 420 кг. Газовое оборудование выпускал Куйбышевский карбюраторный завод. Средний пробег автомобиля без пополнения запасов газа зависел от топлива и составлял: 150 км на коксовом газе и светильном газе, 200 на синтез-газе, 300 на метане.
НАТИ-3
— опытная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Испытывалась в 1934—1936.
ГАЗ-60
— серийная полугусеничная модификация с резинометаллической гусеницей с приводом ленивца от стандартного моста. Годы выпуска: 1938—1943.
ГАЗ-65
— модификация повышенной проходимости с гусенично-колёсным движителем с приводом от стандартных задних колёс. В 1940 году была выпущена опытно промышленная партия, показавшая полную непригодность данной схемы для условий реальной эксплуатации автомобилей как в условиях фронта, так позже и тыла (расход топлива превышал 60 л/100 км).
ГАЗ-03-30
— 17-местный автобус общего назначения с кузовом на деревянном каркасе с металлической обшивкой. Производился на мощностях смежника ГАЗа — ГЗА (Горьковский завод автобусов, ранее ). Годы выпуска: 1933—1950, с перерывом в 1942—1945. Самая распространённая модель советского автобуса довоенного периода.
ГАЗ-55 (М-55)
— санитарный автомобиль, оснащался амортизаторами заднего моста. Вместимость: 10 человек, включая четырёх на носилках. Годы производства: 1938—1945. Самый массовый санитарный автомобиль Красной Армии в период ВОВ.
ПМГ-1
— пожарный автомобиль (линейка). Годы выпуска: 1932—1941 (?). Самый массовый довоенный пожарный автомобиль в СССР, фактически с данной пожарной машины началась реальная моторизация пожарного дела в нашей стране.
По материалам сайтов 66.ru, anaga.ru
- Volkswagen New Beetle
- Opel Ascona A
- Daewoo Lanos
- История дорожного знака
- BMW E65-E66
- Безвоздушные шины
- BMW Z8
Технические характеристики
Как уже говорилось, чертежи «полуторки» пришлось делать фактически заново, принимая фордовские проекты лишь как отправную точку. Тем более это касалось ГАЗ ААА, который был трехосным. Машина могла подниматься по крутому склону (до 18° уклона), переезжать через 40-сантиметровые канавы и рвы, проезжать по речным переправам с твердым грунтом на дне общей глубиной в 60 см. По грунту ГАЗ-ААА мог ехать на скорости в 25 км в час, а по шоссе с твердым покрытием — 65 км в час.
Колесная база составляла 3,2 метра, а суммарная масса снаряженного грузовика — 2,475 т. Из 10 передач 8 были передние, а 2 — задние. Основным применением этого грузовика в ходе боевых действий являлась перевозка буксируемой артиллерии. Конечно, такие машины старательно и упорно уничтожались вражескими подразделениями, артиллерией и авиацией.
Поэтому до наших дней сохранились сравнительно немногие экземпляры, подавляющее большинство которых служило базой для передвижных авторемонтных мастерских. С 1943 года ГАЗ-ААА был снят с производства. Время от времени количество машин этого типа, а также и ГАЗ-АА увеличивается благодаря усилиям поисковых групп, обнаруживающих очередной грузовик в болоте, на дне озера или далеко в лесу на местах сражений.
История[править]
31 мая 1929 года было подписано соглашение между Советским Союзом и американской автомобилестроительной фирмой «Ford» для производства лицензионной копии Ford Model AA. Заключен контракт с фирмой Austin Company о строительстве завода вблизи Нижнего Новгорода.
Помимо строительства завода, договор между СССР и фирмой «Ford» предусматривал возведение двух автосборочных предприятий — в Москве и Нижнем Новгороде. На них планировалась сборка автомобилей из готовых машинокомплектов, коих по договору Советский Союз обязывался закупить 72 тысячи. Новые сборочные линии позволили производить сборку автомобилей еще до окончания строительства завода. К работе была привлечена фирма Albert Kahn, Inc.
В 1929 году на площади завода по производству сельскохозяйственной техники «Гудок Октября» был организован первый автосборочный завод. В феврале 1930 года там началась сборка первых автомобилей Ford-AA из готовых машинокомплектов. 6 ноября с главного конвейера второго автосборочного завода в Москве сошли первые автомобили. Ситуация на первом автосборочном заводе в Нижнем Новгороде была иной:
- Бюджет, выделенный на производство автомобилей, оказался меньшего размера, чем ожидалось.
- Имели место несогласованность действий управленческих структур и неорганизованность исполнителей.
Во второй половине января 1932 года на Нижегородском заводе освоили производство рамных лонжеронов, коленчатого вала, блоков цилиндров и др. Кабины первых несерийных автомобилей были собраны из фанеры, так как отсутствовала регулярность поставок комплектующих, в том числе металла. 29 января с конвейера сошли первые автомобили под названием «НАЗ-АА». 7 октября Нижний Новгород был переименован в Горький, поэтому аббревиатура завода изменилась с «НАЗ» на «ГАЗ», а к концу года на заводе собиралось до 60 автомобилей в день.
В декабре 1932 года автомобили ГАЗ-АА участвовали в автопробеге по маршруту Нижний Новгород — Москва — Нижний Новгород с целью выявления слабых мест конструкции автомобиля, а в 1933-м — по маршруту Москва — Каракумы — Москва. Большая часть поломок происходила из-за комплектующих низкого качества. В 1933 году запас закупленных американских машинокомплектов закончился, поэтому было начато производство автомобилей из советских комплектующих.
В 1938 году автомобили стали оснащать новым двигателем ГАЗ-М мощностью 50 л.с., появившемся в 1936-м. В то же время были модернизированы рулевой механизм и крепления задних рессор. Обновленные автомобили получили название «ГАЗ-ММ» (существует ошибочное мнение, согласно которому эти автомобили отличались своим внешним видом от «АА»). В октябре 1940 года на автомобиль начали устанавливать новый буксирный прибор и новую систему крепления запасного колеса.
Великая Отечественная войнаправить
Во время Великой Отечественной войны «полуторка» была одним из основных военных автомобилей, состоящих в рядах РККА. ГАЗ-АА выполнял различные функции: перевозка военного состава, боеприпасов, продовольствия, снаряжения и т. д.
С началом войны внешний вид автомобиля изменился. Металл экономился, поэтому крылья изготовлялись из простого кровельного железа, а двери и крыша — из брезента. Одна фара и дворник устанавливались только со стороны водителя, отсутствовали бампер, глушитель и передние тормоза. В 1943 году брезентовые двери были заменены на широкие деревянные.
Большую роль автомобиль сыграл во время ленинградской блокады, доставляя жителям Ленинграда все необходимое для существования. Немецко-фашистские войска блокировали город, отрезав все сухопутные пути к нему. В Ленинград можно было проникнуть только по Ладожскому озеру. 22 ноября 1941 года на замерзший водоем вышли первые «полуторки». Дорога, по которой они шли, официально называлась Военно-автомобильной дорогой № 101, неофициально — Дорогой жизни. Этот путь был закрыт 21 апреля 1942 года. Всего же за 1941—1942 годы на ГАЗ-АА и ГАЗ-ММ было перевезено 361 109 тонн груза, в том числе 262 419 тонн продовольствия. На обратном пути из Ленинграда происходила эвакуация жителей.
Послевоенные годыправить
После войны производство ГАЗ-ММ продолжилось, на автомобиль были возвращены бампер, глушитель, две фары, металлические двери и передние тормоза. В задней стенке кабины было сделано окно. На Горьковском автомобильном заводе последний автомобиль сошел с конвейера 10 октября 1949 года, а на УльЗИС (Ульяновский автомобильный завод) — в 1950-м. Всего же было произведено около 800 000-1 000 000 экземпляров, в годы войны ГАЗ собрал около 102 300 грузовиков. К началу войны в рядах РККА числилось 151 100 машин.
Деревянная кабина
Полностью из комплектующих советского производства «полуторка» ГАЗ-АА собиралась с 1933 года. Кабины первых автомобилей изготавливались из дерева, а начиная с 1934 года на машину устанавливался металлический модуль с брезентовой крышей.
Технологичный грузовик ГАЗ-АА был сконструирован на шасси рамного типа, с рессорными подвесками. Полное отсутствие амортизаторов делало ход машины неустойчивым и жестким. Тем не менее, автомобиль успешно выполнял задачи по перевозке грузов и ломался редко. Моторы «ГАЗ-АА» отличались неприхотливостью и высокой ремонтопригодностью. Они могли работать на самых низкосортных нефтепродуктах, низкооктановом бензине и даже керосине в жаркое время года.
Еще немного истории
Уже в конце 1932 года (когда начался выпуск ГАЗ-АА) ежедневный выпуск достиг 60 автомобилей. Надо сказать, что в первоначальный дизайн Форда были внесены довольно существенные изменения. Так рулевой механизм стал крепче, появился масляный фильтр. Кузов действительно был переработан. В качестве основы использовалось рамное шасси на рессорной подвеске. Очень скоро было обнаружено, что эта конструкция очень быстро и сильно изнашивается. А если еще учесть повсеместную в то время перегрузку (редкий грузовик не был постоянно загружен больше нормы), частота поломок вполне объяснима.

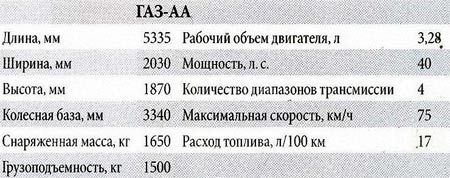

Габаритные размеры грузовика ГАЗ АА
Механические тормоза отличались катастрофически плохим качеством работы, поэтому водители старались тормозить, переключая передачи.
На ГАЗ-АА из-за расположения бензобака над карбюратором бензин подавался самотеком.
Трансмиссия была основана на сухом сцеплении. Поскольку грузовик был достаточно легким, его вели по Дороге жизни, незаметно проезжая там, где более тяжелые грузовики утонут. Перевезено более 360 000 тонн грузов, в том числе 262 000 тонн продуктов питания. На обратных рейсах всегда старались брать горожан на вывоз.
Похоже на карб Газ АА
В общем, к 1941 году грузовик уже никак нельзя было считать полноценным современным грузовиком. Однако наличие более 150 тысяч автомобилей этого типа (в различных модификациях) было обусловлено их малым расходом топлива. В кузове могли разместиться 16 человек на 4 скамьях или легкое артиллерийское орудие и его расчет.
Плюсы и минусы
Плюсы машины
- Качественный и надежный кузовной металл;
- Хорошую высоту дорожного просвета;
- Отличную проходимость автомобиля;
- Небольшие габариты грузовика;
- Есть стеклоочиститель лобового стекла (с водительской стороны);
- Неприхотливость в топливе;
- Понятное обслуживание;
- Американские корни компании Ford;
- Выдвигается лобовое стекло;
- Можно транспортировать прицепы.
Минусы машины
- Нет гидравлических усилителей рулевого колеса и тормозной системы машины;
- Нет регулировок рулевого колеса и дивана;
- Аскетичный вид интерьера;
- Слабоватый силовой агрегат;
- Простая и холодная кабина;
- Зависимая подвеска;
- Большой расход топлива;
- Небольшой перевозимый вес;
- Отсутствие хоть какого-то комфорта.
Особенности эксплуатации «полуторки» в годы войны
Еще в довоенные годы ГАЗ-АА стал самым массовым советским грузовиком и основным автомобилем Красной Армии. Простота устройства, позволявшая при необходимости выполнить ремонт даже в самых сложных условиях, предельная лёгкость обслуживания и прочность конструкции сделали эту машину идеально подходящей для использования в войсках.
Одна из бесчисленных армейских «полуторок» в годы войны
Общее количество военных «полуторок» составляло к 22 июня 1941 года более 151 тысячи штук.
Фронтовая эксплуатация показала, что в конструкцию машины заложены значительные резервы. Порой на ГАЗ-АА ухитрялись перевозить по три тонны, то есть вдвое больше «паспортной» грузоподъемности. Вполне приемлемой оказалась и проходимость автомобиля, а там, где её оказывалось недостаточно, могли использоваться его особые модификации. Машина использовалась на всех фронтах, и повсюду «полуторка» в годы войны зарекомендовала себя как одно из наиболее надежных транспортных средств.
Совершенно особую роль сыграл ГАЗ-АА в спасении голодающих жителей окруженного немецкими и финскими войсками Ленинграда. Как известно, единственным способом доставки продуктов в блокированный город были перевозки по «Дороге жизни», проложенной по льду Ладожского озера. Несмотря на суровую зиму, пройти таким путём мог далеко не каждый грузовик. Небольшая и сравнительно лёгкая «полуторка» стала в этой трагической ситуации настоящим спасением.
Каждую ночь на протяжении всей зимы 1941-1942 года водители ГАЗ-АА совершали по четыре, иногда по шесть рейсов, доставляя в Ленинград продукты питания и лекарства. «Полуторки» в это время перестали даже восприниматься как обычные бездушные машины, они превратились в символ спасения человеческих жизней.

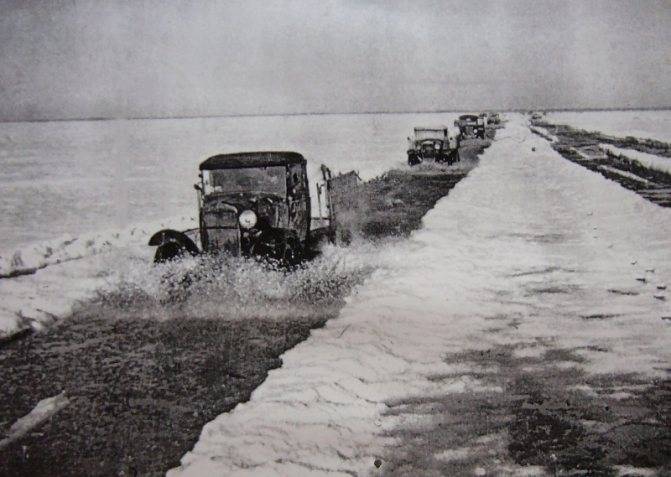

«Полуторки» на пути в блокированный Ленинград
Описание[править]
Основа конструкции — стальная лонжеронная рама лестничного типа. При помощи полуэллиптической рессоры к ней подвешивалась балка переднего моста. Крепление заднего моста происходило при помощи двух продольных рессор кантилеверного типа. Конструкция задней подвески не способствовала полноценно передавать толкающее усилие, поэтому эту функцию выполняла полая труба, в которой находился карданный вал. Один конец этой трубы крепился к главной передаче, а второй упирался в поперечину рамы через шаровое сочленение. Кожухи полуосей и передний конец трубы и кожухи полуосей соединялись косыми растяжками, предназначенными для равномерного распределения динамических усилий. На передней подвеске функцию передачи продольной нагрузки на раму выполняла V-образная упорная вилка. Передняя подвеска была оснащена гидравлическими амортизаторами одностороннего действия. Тормоз, имеющий механический привод, действовал на колодки всех колес; ручной тормоз был ленточным и блокировал только задние колеса. Силовой агрегат ГАЗ-АА состоял из следующего:
- Рядный четырехцилиндровый нижнеклапанный карбюраторный двигатель рабочим объемом 3285 см³ и мощностью 42 л. с.
- Четырехступенчатая механическая коробка передач с отсутствием синхронизаторов.
Технические характеристики
Двухосный заднеприводный грузовой автомобиль ГАЗ 51 был способен развивать максимальную скорость 70 км/ч.
Двигатель
В конце 1930-х годов на Горьковском автозаводе было налажено производство рядного двигателя ГАЗ-11, изначально представлявшего собой лицензионную версию мотора американской компании Dodge. Двигатель был очень технологичным, и для изготовления его деталей нигде, за исключением поршней, не использовались цветные металлы. Значительно усовершенствованный за годы войны, этот силовой агрегат долгое время применялся на различной автотехнике, включая автобусы, спецмашины и тягачи, и выпускался в СССР вплоть до 1989 года.
Двигатель имел 6 цилиндров, его рабочий объём составлял 3485 куб.см. Мощность мотора в 70 лошадиных сил не являлась максимальной и сдерживалась ограничителем оборотов коленвала, предельное значение работы которого допускалось 2800 оборотами в минуту. Это добавило выносливости и надёжности двигателю, плохо переносившему продолжительные увеличенные нагрузки, что осложнялось большим передаточным числом главной пары заднего моста.
Подвеска и трансмиссия
Подвеска ГАЗ-51 считалась достаточно прогрессивной даже по современным меркам. В её состав входили 4 продольных полуэллиптических рессоры и 2 подрессорника, относящиеся к задней оси. Также в подвеске использовались рычажные гидроамортизаторы, которые в конце 1960-х годов были заменены телескопическими элементами. Похожую конструкцию имеет подвеска выпускаемого в настоящее время грузовика «Газон Next». Допустимая нагрузка на переднюю ось составляла 1610 кг, на заднюю ось — 3760 кг.
Задний мост и шасси
В шасси грузовика жёсткая передняя ось обеспечивала максимальную устойчивость. Задний мост имел одинарную главную передачу и собирался внутри балки, дополненной разъёмным картером. Эта конструкция считалась весьма совершенной, и позднее почти полностью была повторена на трёхосном грузовике ЗиС-151. Задняя ось автомобиля ГАЗ-51 была ведущей.
В ходовой части использовались колеса с шинами размером 7,5 на 20 дюймов. Первые модели ГАЗ 51 имели стальные колёсные диски с двумя отверстиями. Позднее на автомобиле стали устанавливать диски с шестью отверстиями, что позволило сделать колёса существенно более лёгкими.
КПП
Конструкция коробки передач ГАЗ 51 практически не отличалась от «полуторки», разработанной в довоенные годы. Отсутствие синхронизаторов заставляло переключать скорости с двойным выключением сцепления. В процессе разгона вначале выключалась предыдущая скорость, а затем включалась необходимая передача (при повторном нажатии на сцепление). Особенностью КПП была принудительная блокировка задней скорости, потому случайное включение реверса исключалось. Для движения задним ходом приходилось отжимать специальный флажок.
Топливная система и расход на 100 км
Топливный бак на первых выпусках модели ГАЗ-51 имел объём 105 литров, но затем его уменьшили до 90 литров. Сначала бензобак находился снаружи, затем его убрали под водительское сиденье. Заливная горловина стала располагаться сзади двери водителя.
Средний расход при использовании бензина А-66 составлял около 20-25 литров на 100 километров пробега. По этому показателю ГАЗ-51 был примерно на четверть экономичней прежней «полуторки» и на треть — грузовика-«трёхтонника» ЗиС-5.
Чертёж стандартного ГАЗ-51
Габариты и вес
| Параметры | Значения |
| Длина | 5715 мм |
| Ширина | 2280 мм |
| Высота | 2130 мм |
| Дорожный просвет | 245 мм |
| Колёсная база | 3300 мм |
| Снаряженная масса | 2710 кг |
| Полная масса | 5150 кг |
Модификации
Модернизированный вариант «Полуторки» с более мощным двигателем мощностью 50 лошадиных сил, новым карданом, рулевым управлением и усиленной подвеской. Выпускался с 1938 по 1950 год.
Упрощенный вариант «Полуторки». Двери были заменены треугольными боковыми загородками и сворачиваемыми брезентовыми дверями, крылья были выполнены из кровельного железа методом простой гибки, отсутствовали тормоза на передних колёсах, оставлена только одна фара головного света, боковые борта не откидывались.
ГАЗ-ААА
Грузовой автомобиль повышенной проходимости с колесной формулой 6х4 и грузоподъемностью 2 тонны. Выпускался с 34 по 43 год. Было выпущено 37373 автомобилей, вот такое вот веселое число! На его базе выпускались как штабные автобусы, так и военная техника – бронеавтомобили, боевые химические машины и бронетранспортеры.
ГАЗ-410
Самосвал на шасси ГАЗ-АА с цельнометаллическим кузовом и меньшей грузоподъемностью – 1.2 тонны. Выпускался с 34 по 46 годы.
ГАЗ-42
Грузовой автомобиль, с газогенераторной установкой построенный на базе «Полуторки», работал на твердом топливе и в прямом смысле ездил на дровах. Мощность двигателя составляла 35-38 лошадиных сил, а грузоподъемность без дров 1 тонна, с полной загрузкой дровами чуть более 800 кг.
ГАЗ-43
Автомобиль, так же как и ГАЗ-42 работал на твердом топливе, но вместо дров использовался уголь. Газогенераторная установка была меньше по габаритам. Годы выпуска 1938 – 1941.
ГАЗ-44
Модификация с газобаллонной установкой, в качестве топлива использовался сжиженный нефтяной газ. Выпускалась в 1939 году.
ГАЗ-55
Выпущенный в количестве 12044 экземпляров, советский санитарный автобус на шасси ГАЗ-ММ. Серийное производство было организовано в 1938 году на Горьковском автосборочном заводе (с 1940 года — автобусный филиал ГАЗа). В 1942 году конструкцию машины значительно упростили. Передние крылья делали уже не методом глубокой штамповки, а также как на ГАЗ-ММ-В гнули из плоского листа, аналогично выполняли и задние брызговики, устанавливалась только левая фара, передние тормоза отсутствовали.
Производство ГАЗ-55 продолжалось и после войны. Снят с производства в конце 1950 года
ГАЗ-60
Полугусеничный грузовик повышенной проходимости. Выпускался с 1938 по 1943 годы малой партией. Всего было выпущено чуть более 1000 экземпляров ГАЗ-60 и его модификаций.
ГАЗ-65
Гусенично-колесная модификация ГАЗ-АА. На стандартные задние колеса накладывались гусеницы, эти задние колеса и приводили в движение автомобиль. В 1940 году была выпущена опытная партия, в количестве около 2000 экземпляров. Конструкция оказалась неудачной и впоследствии к ней уже не возвращались. Опыт проектирования, испытаний и эксплуатации таких автомобилей показал, что создание полугусеничников на базе стандартных автомобилей приводило к чрезвычайно низкой их долговечности, так как при установке гусеничного хода все остальные агрегаты оставались неизменными, и из-за увеличения несущей способности движителя они работали с большими перегрузками. Частые поломки и отказы конструкции были типичны для эксплуатации полугусеничных автомобилей.
ГАЗ-03-30
Гражданский автобус на шасси ГАЗ-АА рассчитанный на 17 пассажиров. Каркас кузова был деревянным с металлической обшивкой. Самая распространенная модель автобуса довоенного времени. Годы выпуска 1933-1950
ПМГ-1
Первые пожарные автомобили Горьковский автозавод выпускал на шасси АМО-Ф15 , еще в 1926 году. Для того чтобы из «Полуторки» получился пожарный автомобиль, первым делом из него извлекали карданный вал и си¬дение водителя. Сзади коробки передач устанавливали раздаточную, а в задке машины — центробежный насос Д-20. Нижний выходной хвостовик раздаточной коробки соединяли карданным валом с главной передачей, а верхний — с насосом.
На шасси ус¬танавливали деревянную надстройку с боковыми сидениями для пожарной команды. В ней располагали бак с водой для оказания первой помощи на пожаре. По бокам к спинкам сидений крепили катушки с выкидными рукавами. Сверху надстройки закрепляли трехколенную выдвижную лестницу, забирные рукава, запасное колесо и резиновые стволы, внутри надстройки — стендер и фо¬нарь «летучая мышь», а в ее ящиках — различные противопожар¬ные принадлежности (разветвитель-тройник, забирные сетки и прочее) и шанцевый инструмент. На передних крыльях закреплялись пеногенератор, разветвитель-двойник и два огнетушителя, а к задку автомобиля приделывались поворотные кронштейны, на которых подвешивали большую катушку с выкидными рукавами. Для управления машиной при подаче воды на пожаре помещали внутри надстройки соответствующие тяги, а в задней ее части ус¬танавливали ручки управления.
