Штурмовая винтовка Diemaco C8A1

пользователей

• Афганистан : Донорские оружие ранее использовались в Афганской национальной армии , но оружие было позже вернулся в Канаду.
• Ботсвана : MRR15.7M и MRR11.6S Modualar Rail Винтовка используется Силы обороны Ботсваны .
• Канада : Используется в канадских вооруженных сил и правоохранительных органов , в том числе Королевской канадской конной полиции , Драйден полиции Хальтон ERT, полиции провинции Онтарио, Йорк региональной полиции и Целевой группы по чрезвычайным (TPS) . Он также используется в Исправительной службы Канады .
• Дания
• Исландия : Используется Unit Исландию Crisis Response
• Нидерланды : Используется Военные Нидерландов .
• Норвегия : в использование с Forsvarets Spesialkommando ( Norwegian Army ) и Marinejegerkommandoen ( Royal Norwegian Navy ). Также в работе с отдельными учреждениями в рамках норвежской полиции , в том числе Beredskapstroppen Дельты , в Королевской полиции Escort и служб безопасности норвежской полиции .
• Швеция
• Великобритания : Используется Королевской военной полиции , в Pathfinder Взвод из парашютного полка , Королевской морской пехоты и Соединенное Королевство спецназом .

Штурмовая винтовка Diemaco C7A1 C7A2, карабин C8

Штурмовая винтовка Diemaco C7A1 C7A2, карабин C8

штурмовые винтовки Diemaco C7A1 (вверху) и C7A2 (внизу), укомплектованные прицелами Elcans

Diemaco C7	Diemaco C8
Калибр	5.56?45 мм НАТО
Длина	1020 мм	840 / 760 мм
Длина ствола	510 мм	370 мм
Вес	3.3 кг без магазина / 3.9 кг в снаряженном виде	2.7 кг без магазина / 3.2 кг в снаряженном виде
Магазин	30 патронов
Темп стрельбы	800 выстрелов в минуту	900 выстрелов в минуту

Штурмовая винтовка С7 является слегка модифицированным вариантом винтовки Кольт М16А1Е1, и производится по лицензии канадской компанией DIEMACO (в настоящее время данная компания принадлежит американской компании Кольт и называется Colt Canada).

Винтовка состоит на вооружении в Канаде (с 1984 года), а также в Дании (с 1995 года, на частичном вооружении состоит вариант C7FT под обозначением Gev?r M/95) и Нидерландах (с 1994 года). Кроме того, выпускается укороченный вариант винтовки по типу карабина Кольт М4, обозначаемый С8.

Этот карабин также состоит на вооружении в армии и полицейских формированиях вышеуказанных стран.

Режимы огня — одиночными выстрелами и очередями без ограничения длины очереди. Кроме того, штатно используются не алюминиевые магазины от М16, а пластиковые, на 30 патронов, хотя в принципе можно использовать и любые другие магазины, подходящие к М16.

Карабины С8 имеют телескопические приклады, аналогичные прикладам карабинов Кольт М4.

Винтовка С7А1 (фирменное обозначение C7FT от Flat-top — плоский верх) имеет на верхней поверхности ствольной коробки вместо ручки для переноски универсальные направляющие типа Picatinny для крепления прицельных приспособлений, аналогично американской винтовке М16А3.

В войска С7А1 поставляется с оптическим прицелом Elcan, имеющим кратность 3,4Х. Карабин С8 также имеет модификацию FT. Вместо прицела Elcan может устанавливаться любой другой оптический или ночной прицел.

Интересно, что и C7FT и C8FT штатно комплектуются резервными открытыми прицельными приспособлениями, устанавливаемыми на направляющую типа Пикатинни.

При отсутствии необходимости в них эти прицельные приспособления снимаются и носятся в специальном отсеке в прикладе оружия, закрытом подпружиненной крышкой на винтовках C7FT, или отдельно в подсумках — в случае карабинов C8FT.

• В настоящее время винтовки С7А1 состоящие на вооружении Канадской армии проходят модернизацию до варианта С7А2, в котором винтовка комплектуется телескопическим прикладом по типу карабина С8, двусторонними рычажками предохранителя и кнопкой защелки магазина, а также цевьем и иной фурнитурой зеленой окраски.
• И С7, и С8 могут комплектоваться подствольным 40 мм гранатометом М203, также производимым по лицензии фирмой DIEMACO.
• Следующая глава

Штурмовая винтовка М-16 – ужасно капризное оружие! Миф или не миф?

Массово поступив войска, новое оружие тотчас получило массу нареканий (и даже проклятий), породив один из самых стойких оружейных мифов 20-го века, о том, что М-16 «панически боится» не только грязи, но даже обычной пыли.

Модель M16A4 — современная версия штурмовой винтовки M16. Ручка для переноски съемная, планки Пикаттини упрощают крепление дополнительных приспособлений.

На деле, репутацию капризного и ненадежного оружия M-16 получила вовсе не из-за своих низких боевых данных, а из-за армейской «экономии», а точнее жадности поставщиков боеприпасов. Когда война во Вьетнаме уже была в разгаре, американские производители патронов, в целях «оптимизации» сменили тип применяемого пороха, не озаботившись предупредить об этом войска. Новый порох был более грязным и образовывал больше нагара.

Из-за особенностей автоматики новой винтовки (см. ниже), этот самый нагар скапливался в затворной раме – а именно она, в отсутствие газового поршня, была главным подвижным элементом автомата. Таким образом, в один момент, M-16 просто заклинивало намертво при очередном выстреле, и привести её «в чувство» без разборки и чистки, было совершенно невозможно.

Потребовалась серьёзная разъяснительная работа в войсках, раздача комплектов для чистки оружия, чтобы решить этот вопрос. Однако все это были только полумеры, и потому претензии к M-16 перестали предъявлять только после улучшения качеств пороха.

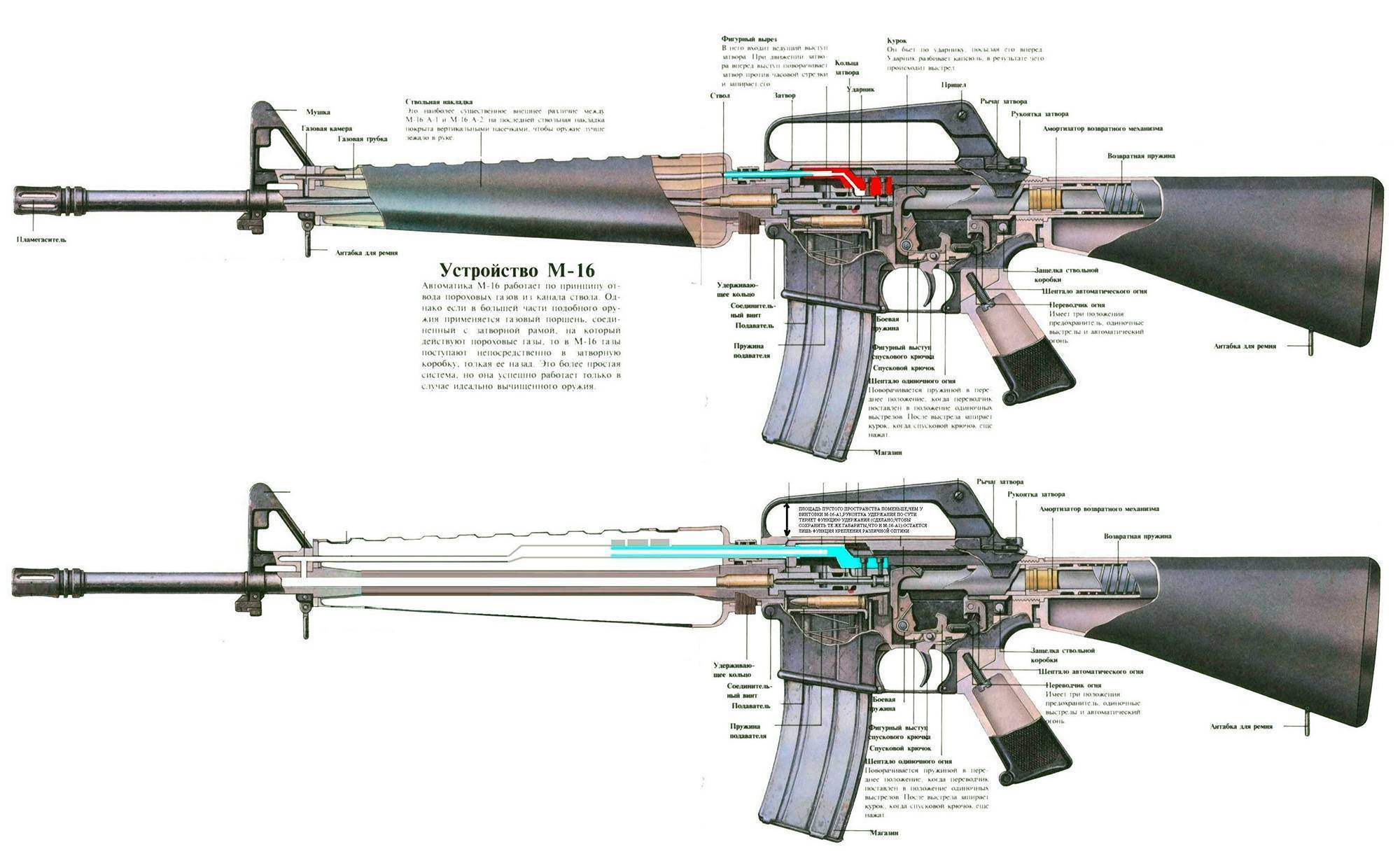

Схема внутреннего устройства штурмовой винтовки M16

При этом стоит отметить, что даже в самых последних модификациях, M-16 все равно очень чувствительна к загрязнениям, и без надлежащего ухода и чистки вскоре приходит в негодность. Нельзя сбрасывать со счетов и относительную сложность (за счет наличия мелких деталей) при разборке затворного блока, и то, что чуть большее количество смазки при воздействии нагара, прекращается в плохо счищаемую плотную массу, покрывающую внутренности оружия. Не лишним будет упомянуть и о недостаточной прочности ствольной коробки, которую можно довольно легко погнуть случайным ударом, и общей непригодности M-16 для «автономных» подразделений, действующих в отрыве от баз снабжения.

Все это цена, которую приходится платить за уменьшение веса оружия, точность (а она приближается у некоторых экземпляров M-16, к точности снайперского орудия), плавный спуск.

Diemaco C7 / C8. Штурмовые винтовки. (Канада)

Diemaco C7 / C8 — канадские штурмовые винтовки, являющиеся модифицированными вариантами американских штурмовых винтовок М16А1 и M4 соответственно. Выпускаются и по настоящий момент.

Приблизительно в середине 80-х годов прошлого века в Канаде произошла модернизация и реорганизация вооружения армейских подразделений, флота и полицейских сил.

Так, в качестве основного стандартного боеприпаса для штурмовых винтовок (автоматов) был принят патрон калибра 5,56×45 мм НАТО.

Следствием этой замены стал вопрос об обеспечении канадских Вооруженных Сил новым индивидуальным автоматическим стрелковым оружием пехотинца, а проще говоря, о принятии на вооружении новых штурмовых винтовок.

Diemaco C7 / C8. Штурмовые винтовки. (Канада)

Инженеры не стали заниматься собственными разработками и решили использовать слегка модифицированный вариант известнейшей американской винтовки M16 (а точней, ее варианта М16А1Е1).

Уже с 1984 года канадская оружейная фирма DIEMACO наладила лицензионное производство штурмовой винтовки Diemaco C7, а через 10 лет и карабина Diemaco C8 (аналога американского карабина Colt M4).

С течением времени свет увидели различные модификации как винтовки, так и карабина, поэтому сейчас можно говорить о целом семействе этого клона американского семейства штурмовых винтовок M16:

• Штурмовая винтовка C7 – аналог М16А1, базовая модель оружия;
• Штурмовая винтовка C7А1 – модель с направляющими типа Пикатинни, смонтированными взамен рукоятки переноса. Еще одна особенность – штатно устанавливаемый оптический прицел Elcan C79 3,4-кратности;
• Штурмовая винтовка C7А2 – модель с фурнитурой и цевьем зеленого цвета. Основные особенности – двусторонняя кнопка защелки магазина винтовки и двусторонний рычажок предохранителя-переводчика режимов огня. Приклад винтовки – телескопический, аналогичный прикладу карабина C8.

Diemaco C7 / C8. Штурмовые винтовки. (Канада)

Канадский карабин C8 также выпускается в нескольких различных модификациях:

Карабин C8 – аналог Colt M4, базовая модель оружия (укороченный вариант винтовки C7);

Diemaco C7 / C8. Штурмовые винтовки. (Канада)

• Карабин C8A1 – модель с направляющими типа Пикатинни, смонтированными взамен рукоятки переноса (укороченный вариант винтовки C7А1);
• Карабин C8A1HB / C8FTHB (Heavy Barrel, Flat Top) – модель с утяжеленным стволом и направляющими типа Пикатинни, смонтированными взамен рукоятки переноса;
• Карабин C8SFW (Special Forces Weapon) – модель, предназначенная для отрядов специального назначения, с несколько удлиненным стволом (по сути, промежуточный вариант между карабином и винтовкой). Возможно использование в комплексе с подствольным гранатометом.

Diemaco C7 / C8. Штурмовые винтовки. (Канада)

Основные существенные отличия от американских М16 и M4 – использование утяжеленного ствола (подобного стволу все той же винтовки М16, однако уже в модификации М16А2) с более коротким шагом нарезов (используемый боеприпас – патрон SS109). Режимы стрельбы из канадской винтовки – автоматический огонь (без возможности ведения коротких очередей) и одиночные выстрелы.

Штатным прицельным приспособлением C7 является диоптрический прицел (упрощенного типа) с двумя установками целика по дальности. В качестве источника питания используются пластиковые магазины емкостью в 30 патронов (в винтовке M16 штатными являются алюминиевые магазины). Также существует еще ряд отличий C7 и C8 от своего «прообраза», однако они крайне незначительны.

Канадская штурмовая винтовка Diemaco C7 и карабин Diemaco C8 оказались достаточно удачными вариантами М16, поэтому уже с середины 90-х годов XX столетия именно эти модели оружия были приняты на вооружение в Армию Нидерландов (1994 год), Вооруженные Силы Дании (1995 год, маркировка Gevær M/95). Кроме того, именно канадская винтовка используется различными силовыми подразделениями Норвегии, Исландии, Великобритании, Франции.

Характеристики:

• Масса, кг: 3,3 (C7, С7А1, С7А2), 2,68 (C8, C8A1, C8A1HB, C8FTHB), 2,9 (C8SFW) без патронов;
• Длина, мм: 1 020 (C7 С7А1), 1 006/926 (С7А2), 840/760 (C8 C8A1 C8A1HB C8FTHB), 870/790 (C8SFW) с разложенным/сложенным прикладом;
• Длина ствола, мм: 510 (C7 С7А1 С7А2), 370 (C8 C8A1 C8A1HB C8FTHB), 400 (C8SFW);
• Патрон: 5,56×45 мм НАТО;
• Калибр, мм: 5,56;
• Скорострельность, выстрелов/мин: 700-940;
• Максимальная дальность, м: 400 (эффективная);
• Вид боепитания: коробчатый магазин на 30 патронов;
• Прицел: диоптрический.

Сравнительная таблица С7 и С8 вариантов

номер модели Colt	номер модели Diemaco	Канадское обозначение	британское обозначение	Датская обозначение	Длина ствола	Ствол Тип	Handguard типа	Тип Приклад	Пистолет типа захвата	Тип нижнего приемника	Верхний тип приемника	Тип заднего Прицела	Морда устройство	Форвард помочь?	Дело дефлектор?	Штык ушко?	Запуск пакета
715	C7	C7	N / A	N / A	508 мм (20,0 дюйма)	А2 профиля (1 на 180 мм (7 дюймов) завихрение)	Полноразмерные ребристые	Фиксированный A2	A2	A2	A2	A1	M16A2 стиль птичьей клетки пламегаситель	да	да	да	SR-Авто
N / A	C7FT	C7A1	N / A	Gv M / 95	508 мм (20,0 дюйма)	А2 профиля (1 на 180 мм (7 дюймов) завихрение)	Полноразмерные ребристые	Фиксированный A2	A2	A2	Плоская вершина	Никто	M16A2 стиль птичьей клетки пламегаситель	да	да	да	SR-Авто
N / A	C7A2	C7A2	N / A	N / A	508 мм (20,0 дюйма)	А2 профиля (1 на 180 мм (7 дюймов) завихрение)	Полноразмерные ребристые	Четыре позиции выдвижная	A2	A2	Плоская вершина	Никто	M16A2 стиль птичьей клетки пламегаситель	да	да	да	SR-Авто
750	LSW	N / A	N / A	LSV M / 04	508 мм (20,0 дюйма)	А2 HBAR профиля (1 на 180 мм (7 дюймов) завихрение)	Площадь LMG	Фиксированный A2	A2	A2	A2 или FlatTop	А2 или Отсутствует	M16A2 стиль птичьей клетки пламегаситель	Да или нет	да	Да или нет	SR-Авто или S-Авто
725	C8	C8	N / A	N / A	368 мм (14,5 дюйма)	А1 профиля (1 на 180 мм (7 дюймов) завихрение)	Короткие цилиндрические ребристые	Двухпозиционный выдвижная	A2	A2	A2	A1	M16A2 стиль птичьей клетки пламегаситель	да	да	да	SR-Авто
N / A	C8FT	C8A1	N / A	N / A	368 мм (14,5 дюйма)	А1 профиля (1 на 180 мм (7 дюймов) завихрение)	Короткие цилиндрические ребристые	Четыре позиции выдвижная	A2	A2	Плоская вершина	Никто	M16A2 стиль птичьей клетки пламегаситель	да	да	да	SR-Авто
N / A	C8FTHB	C8A2	N / A	М Кб / 96	368 мм (14,5 дюйма)	А2 HBAR профиля (1 на 180 мм (7 дюймов) завихрение)	Короткие цилиндрические ребристые	Четыре позиции выдвижная, три на DK вар.	A2	A2	Плоская вершина	Никто	M16A2 стиль птичьей клетки пламегаситель	да	да	да	SR-Авто
N / A	SFW	N / A	L119A1	N / A	399 мм (15,7 дюйма)	SFW профиля (1 на 180 мм (7 дюймов) завихрение)	KAC M4 РАН	Четыре позиции выдвижная	A2	A2	Плоская вершина	Никто	M16A2 стиль птичьей клетки пламегаситель	да	да	да	SR-Авто

Другие варианты Diemaco

C7CT и C8CT Места стрелка варианты

Семейство C7 / C8 Diemaco в комплектуется двумя назначенными стрелком вариантами, в C7CT и C8CT, с КТ означающих Выборочная Tactical. Эти варианты уточнена C7 / C8 разработаны , чтобы обеспечить точное зацепление до 600 м (660 ярдов), обеспечивая при этом системе общности другого направило оружию. Они имеют двухступенчатый матчи триггеров и взвешенные акции , чтобы уравновесить тяжелые 508 мм (20,0 дюйма) или 410 мм (16 дюймов) свободно плавающий ствол , окруженный трубчатым цевьем. Съемная сошки, рельсы для десигнаторов, строп и т.д. прикрепляются к этому цевья. Особый, самобытная пистолетная рукоятка установлена и приклад C7-стиль можно регулировать с помощью регулировочных шайб. Звуковые супрессоры, как правило , установлены. Винтовка предназначена как снайпер корректировщик оружие или полиция сдерживание оружие. Оружие CT серии соответствуют или превышают все действующие военные стандарты , включая: надежность во всех экологических и эксплуатационных условиях, точность, летальность, ремонтопригодность в полевых условиях и безопасности.

Пользовательские тактические особенности:

• Система прямого газа : Уникальная прямые газовая система исключает рабочий стержень и сохраняет все огневые силы в соответствии с отверстием для максимальной точности и надежности.
• Молоток кованого тяжелого ствола матча: Очень тяжелый профиль ствола поддерживает ноль с аксессуарами установлены и обеспечивает дополнительную тепловую массу для рассеивания тепла для улучшенной консистенции.
• Плоский верх: верхний приемник может быть в оригинальных канадских вооруженных силы спецификации Weaver рельса , или с MIL-STD-1913 Пикатинни .

С10 маленькое отверстие тренировки версия

Diemaco делает учебную версию C7 под названием С10. Он стреляет .22 Long Rifle боеприпасов, но способен только полуавтоматического огня. Фондовый и нижний приемник один шт. C 10 было предложено , но не была реализована, и не +0,22 калибра к югу кал система была / используется в CAF после вывода C1A1 винтовки. Армия кадетский корпус отошел от .22 калибра винтовок .177 пеллетных винтовок несколько лет назад.

МСР – Встроенный верхний приемник

В 2008 или 2009, Colt Canada представила совершенно новый разработанный верхний приемник с интегрированной системой крепления рельса. Переднее цевье в этой системе, прочно прикрепленной к верхнему приемнику. Вся система выкована из одного куска, а иногда называют монолитные рельсы. Эта система позволяет совершенно свободно плавающий ствол. Еще одной уникальной особенностью является то, что система может быть адаптирована для различных длин ствола путем завинчивания на продолжении. Система была введена в качестве обновления в голландской армии с С7 и С8 в 2009 году и в настоящее время вводится с датской армией.

MRR – Modular Rail Винтовка

Colt Канада представила MRR или Modular Rail Винтовка, в 2015 году и выпустила его на продажу на рынок в 2016 году, по существу монолитный верхний приемник с системой крепления M-Lok Magpul для аксессуаров. Винтовки предлагается с 11,6″ , 14,5″ , 15,7″ и 18,6″ баррелей. 11,6″ версия имеет более короткое цевье. По состоянию на конец 2016 г. 14,5″ вариант только предложил LE и военных.

Конструкция штурмовой винтовки М-16

Штурмовая винтовка M-16 представляет собой автоматическую винтовку классической компоновки калибра 5,56х45 мм с воздушным охлаждением ствола. От прочих существующих на тот момент оружейных систем, M-16 отличалась безпоршневой автоматикой отвода газов.

Пороховые газы отводились назад через газовую трубку прямо в затворную раму, которая под воздействием газов также движется назад.

Схема полной разборки штурмовой винтовки M16. Как видно, деталей и правда многовато, и они мелковаты. Особенно если сравнивать с советскими образцами стрелкового оружия

При отходе затворной рамы назад фигурный вырез, в который входит выступ затвора, заставляет затвор повернуться. Затвор отпирает канал ствола, после чего затворная рама отводит затвор назад, во время этого происходит удаление стреляной гильзы. Затем две пружины возвращают затвор вперед, новый патрон досылается в патронник, происходит перезарядка оружия.

При движении затворной рамы назад взводится курок. И новое нажатие на спусковой крючок приводит к выстрелу. Режим автоматической стрельбы достигается за счет того, что после запирания затвора затворная рама не удерживает авто-спуск, который освобождает курок.

С правой стороны ствольной коробки хорошо виден «досылатель» затвора (предназначенный для ручного досылания затвора, если энергии возвратной пружины окажется недостаточно) и крышка над окном выбрасывателя гильз, предохраняющая механизм от попадания грязи и автоматически открывающаяся при взведении затвора. Начиная с модификации М16А2, имеется отражатель, позволяющий вести огонь с левого плеча, не боясь попадания гильз в лицо.

На винтовку может устанавливаться 40-мм подствольный гранатомет M203, а на более поздних моделях — направляющие типа планка Пикатинни, позволяющие устанавливать различные прицелы, лазерные целеуказатели, тактические фонари т.п.

В комплект к оружию входят приспособления для чистки оружия, размещенные в прикладе.

Штурмовая винтовка M16А3 с подствольным гранатометом.
