БТР-МДМ Ракушка-М

Достоинства и недостатки

БТР «Ракушка» на учениях

Ключевым достоинством БТР-МД выделяют его многофункциональность. Машина рассчитана практически на любые условия проведения операций, что во многом приближает ее к БМП. При этом конструкция бронетранспортера позволяет в короткие сроки переоборудовать его в любой центр — от санитарной машины до командного штаба.

Машина позаимствовала наиболее успешные конструкторские решения прежних поколений БТР и БМП. В отношении недостатков значительных аспектов пока не выделено. Это обусловлено небольшим сроком службы, не позволяющим объективно оценивать проект в долгосрочной перспективе.

Технические характеристики

Бронетранспортер на воде

Технические характеристики БТР «Ракушка» отвечают требованиям современной боевой машины. Определенные отличия есть у разных модификаций, ориентированных на узкоспециализированные задачи. Основная модель за счет своих показателей также сохраняет широкий диапазон возможностей для применения.

Двигатель и трансмиссия

Бронетранспортер работает на оппозитном двигателе с турбонаддувом УТД-29, также позаимствованном у БМП-3. Мощность двигателя — 450 л. с. Система охлаждения инжекторно-вентиляторная. Механизм передачи и поворота находится в одном блоке с двигателем и состоит из двухвальной реверсивной коробки передач. Имеется и привод на водометный движитель, обеспечивающий управляемую плавучесть машины.

Электрооборудование

Учитывая заимствование элементов от БМП-3, электрооборудование БТР «Ракушка» представлено аппаратурой 6ЭЦ088. Точных данных о модифицированной версии машины не имеется.

Ходовая часть

Для лучшей проходимости БТР-МД передвигается на гусеничном ходу. Ходовая часть представлена пятью опорными и четырьмя поддерживающими катками с каждого борта. Гусеницы имеют мелкозвенчатые резино-металлические шарниры. Опорные катки крепятся пневматическими рессорами.

Одна из ключевых особенностей ходовой части БТР-МД — регулируемый клиренс. Имеется три положения — минимальный в 70-100 мм, рабочий в 420 мм и максимальный в 500-510 мм.

Десантирование

Бронетранспортер «Ракушка» способен перевозить до 15 человек, включая механика-водителя и командира. Для десантирования предусмотрен люк в кормовой части. Также имеются два круглых люка в крыше рубки управления и два прямоугольных в средней десантной части бронетранспортера.

Максимальная скорость на воде и суше

Скоростные характеристики БТР-МД представлены следующими показателями:

• максимальная скорость по шоссе — до 71 км/ч;
• скорость на сухой грунтовой дороге — 45-50 км/ч;
• скорость на плаву — 10 км/ч.

Габариты и вес

По габаритам ТТХ БТР-МД имеют следующие значения:

• длина корпуса — 6,085 м;
• ширина — 3,15 м;
• высота — 2,7 м;
• масса — 13,2 т.

Габариты машины позволяют десантировать ее с воздуха с самолетов ИЛ-76 (М, МД), АН-124, а также с внешней подвески вертолетов Ми-26. Это делает бронетранспортер оптимальным выбором для проведения десантных операций.

БТР-МДМ

БТР-МДМ приспособлен для эксплуатации во всех условиях боевого применения, в самых различных климатических условиях. Машина предназначена для перевозки в подразделениях ВДВ, десантно-штурмовых формированиях морской пехоты ВМФ:

• личного состава (десанта),
• боеприпасов,
• запасных частей.

В 2008 году согласно тактико-техническому заданию, утвержденного начальником ГАБТУ МО РФ и командующим ВДВ, была начата разработка БТР-МДМ в рамках программы «Ракушка-М». В короткие сроки была разработана конструкторская документация, изготовлен опытный образец бронетранспортера для предварительных испытаний. Все работы проводились на собственные средства машиностроительно-индустриальной группы «Тракторные заводы».

Базовым изделием при разработке БТР-МДМ стал бронетранспортер БТР-МД производства Волгоградской машиностроительной .

Спойлер: О БТР-МД Ракушка

БТР-МД «Ракушка»

Иногда неофициально называется БТР-Д-3, БТРД-3.

БТР-МД «Ракушка» (Индекс ГБТУ — Объект 955) — российский десантируемый бронетранспортер. Создан в конструкторском бюро Волгоградского тракторного завода. Бронетранспортер создан на базе боевой машины десанта БМД-3. Основным предназначением машины является замена в войсках БТР-Д. Габариты и масса машины обеспечивают авиатранспортабельность и быстрое преодоление водных преград. Основные тактико-технические характеристики БТР-МД «Ракушка»

Масса, не более, т	13,2
Экипаж, чел	2 (командир и механик-водитель)
Грузоподъемность, т	2
Количество посадочных мест, шт.	13
Удельная мощность, кВт/т (л.с./т)	22,3 (30,3)
Максимальная мощность двигателя, кВт (л.с.)	331 (450)
Средняя скорость по сухой грунтовой дороге, км/ч	45-50
Максимальная скорость, км/ч
по шоссе, не менее	71
на плаву, не менее	10
Авиадесантирование:
самолеты, тип	ИЛ-76(М, МД), АН-124
вертолет, тип	МИ-26 (на внешней подвеске)

Бронетранспортер является базой для многочисленных модернизаций как в настоящее время, так и в будущем.

Спойлер: О БТР-МД Ракушка Варианты загрузки полезной площади БТР-МД

Десант	Раненые
Боеприпасы, имущество	Горюче-смазочные материалы
ООО «Волгоградская машиностроительная .

Модернизация, в рамках которой выполнена унификация по узлам шасси с БМП-3М и БМД-4М, была проделана с целью повышения основных тактико-технических характеристик и надежности. На машину установлены заимствованные с БМП-3М:

двигатель и трансмиссия, ходовая часть, водометные движители, водооткачивающие средства, системы управления, электрооборудование, пневмооборудование,

информационно-управляющая система шасси, приборы наблюдения, средства коллективной защиты, противопожарное оборудование, средства маскировки, оборудование для установки средств десантирования.

«Конструкция БТР-МДМ обеспечивает возможность его комплектации различным сменным оборудованием, потому он и призван стать базовой машиной, на основе которой в ближайшей перспективе будет разработано целое семейство образцов военной техники для ВДВ — командно-штабные, машины связи и управления, медицинские, тылового обеспечения и др.», — сообщает ТАСС со ссылкой на свой источник.

Видео: Войсковые испытания БМД-4М в условиях низких температур

https://youtube.com/watch?v=ClH64fR-aGQ

В Рязанской области бойцы ВДВ осваивали новую боевую машину

Видео: Войсковые эксплуатационные испытания модернизированного БТР «Ракушка»

https://youtube.com/watch?v=4s4iOkqY4eA

Модернизированный БТР «Ракушка» проходит войсковые эксплуатационные испытания. Осваивают новейший бронетранспортер тульские десантники. Условия максимально приближенные к боевым. Машину испытывают на прочность, чтобы выявить все возможные недочеты.

• — В 2015 году десантники получат два батальонных комплекта БМД-4М и БТР «Ракушка»;
• — Корректировка ТТЗ на производство БМД-4М;
• — Владимир Шаманов лично сел за штурвал БМД-4М;
• — Плановое перевооружение на БМД-4М начнется с 2015 года.

Вперед >

Цели и задачи по применению

Бронетранспортеры Ракушка разработаны как машина десанта, основная цель которой — поддержка подразделений в любых боевых условиях.

К задачам бронетранспортера относятся:

• поддержка пехотных соединений, прикрытие;
• транспортировка грузов, снабжение подразделений;
• вывоз раненых, переустройство в санитарную машину;
• организация командного центра или узла радиосвязи.

Ключевыми задачами БТР остается доставка десанта на заданные позиции. Новая машина позволяет перевозить бойцов своим ходом, десантироваться с воздуха, а также форсировать водные преграды и осуществлять высадку с моря с преодолением линии прибоя. Последний фактор делает ее полноценной амфибией.

Конструкция и устройство амфибии

Корпус БТР Ракушка выполнен из сварных броневых листов. Машина делится на три отсека. В переднем размещена рубка управления, где находится механик-водитель, командир и один из десантников. Бронетранспортер выполнен по конструктивной схеме танка, поэтому двигатель располагается в кормовой части.

Средняя часть предназначена для перевозки десанта. Попарные сидения располагаются лицом по ходу движения, по три пары с каждого борта. В нишах над гусеницами имеется место для грузов. Также в корпусе присутствуют бойницы для ведения огня из машины.

• Средства наблюдения и связи. Наблюдение за окружением ведется с места механика-водителя посредством трех перископических устройств. По необходимости центральный заменяется на прибор ночного видения. Дополнительное слежение ведется с десантной части через бойницы. Внутренняя связь и коммутация обеспечиваются системой Р-174. С учетом вооружения прицеливание обеспечивается с позиции стрелка. Также башенная установка оборудована прицельным комплексом ТНП3ВЭ01-01 для наведения и автоматической стрельбы с позиции командира. Через данное устройство он может наблюдать и за местностью.
• Основное вооружение. Вооружение бронетранспортера «Ракушка» представлено курсовым пулеметом Калашникова калибра 7,62 мм. Питание обеспечивается двумя коробками по 1000 патронов, объединенных единым трактом. В правой передней части у модифицированной версии имеется дополнительный пулемет. Броня БТР защищает бойцов от пуль и осколков. Предусмотрена защита ходовой части, позволяющая преодолевать мины.
• Средства маскировки. Большинство элементов оснащения бронетранспортера «Ракушка» заимствована у БМП-3. К ним относят и средства маскировки. Помимо камуфлированного окраса БТР оборудован дымовыми гранатами «Туча».

Исторические факты

Первой боеспособной бронемашиной стал «военный моторный вагон». Он был продемонстрирован в Лондоне, в 1902 году, 4-го апреля, инженером из Англии Симмсом. Этот проект был разработан к лету 1898 года. Автомобиль был защищен шестимиллиметровым бронированным корпусом открытого типа, три пулемета закрывались щитами. Мощность четырехцилиндрового двигателя, работавшего на тяжелом топливе, достигала 16 л. с. Однако военное министерство Англии было так же недальновидно, как и российское, отвергнув идею Симмса. Но в том же, 1989 году, французской фирмой была построена партия полубронированных вооруженных грузовых машин.

Маршрутка в броне

Теперь чистая математика. Три единицы бронированной гусеничной техники, то есть взвод, должны транспортироваться и десантироваться из одного самолета Ил-76 соответствующей модификации. Совсем недавно принятый на вооружение БМД-4М вмещает трех членов экипажа и пять десантников. То есть местами за броней в точке приземления такой взвод обеспечивает 15 служащих. БМД — мощное средство огневой поддержки, ее боевой модуль с двумя пушками и пулеметом, безусловно, хорош. Но вооружение и боекомплект занимают много места. Где возить большее число десантников, грузы, ГСМ?

Дебют Ракушки на Параде Победы. Хорошо видны резиновые вставки в траки гусениц для движения по асфальту и брусчатке.

Водометные движители шнекового типа позволяют Ракушке плавать со скоростью 10 км/ч.

Для десантируемой техники изменяемый клиренс — необходимость. У БТР-МДМ предусмотрено три положения: минимальный, максимальный и рабочий дорожный просвет в 450 мм.

Самая свежая отечественная разработка, которая совсем недавно стала поступать в войска — плавающий авиадесантируемый бронетранспортер БТР-МДМ Ракушка. Универсальную боевую машину производит Курганмашзавод на унифицированной с БМД-4М платформе. Это огромный плюс — для десантной техники важны сопоставимые ходовые возможности и взаимозаменяемость деталей. У Ракушки нет башни с вооружением, зато в нее вмещается два члена экипажа и 13 десантников! То есть взвод БТР-МДМ с одного Ил-76 укроет за броней 39 бойцов.

В десантном отделении бронетранспортера у каждого борта установлены по три двухместных сиденья. Их можно откинуть к бортам, если надо перевозить не людей, а снаряжение. Ракушка, превращенная в грузовик, способна транспортировать две тонны поклажи. Для ящиков с боеприпасами, бочек с ГСМ, запчастей и других грузов предусмотрены элементы крепления с помощью ремней. Есть вдоль бортов и приспособления для фиксации носилок. Они могут располагаться в три яруса, а значит БТР-МДМ может эвакуировать с передовой шестерых раненых.

Рычаг полуавтоматической коробки передач и штурвал управления. Место механика-водителя впереди в центре машины. Командир слева, десантник и по совместительству стрелок курсового пулемета — справа.

Ракушка берет на борт двух членов экипажа, 13 бойцов или 2 тонны груза. В десантном отделении достаточно просторно для спартанского салона бронетехники.

Разумеется, Ракушку не оставили совсем без вооружения. На крыше над местом командира смонтирован дистанционно управляемый пулемет кругового обстрела. Еще один пулемет, курсовой, установлен в передней части корпуса справа, перед сиденьем десантника.

Притом что бронетранспортер способен поддержать бойцов огнем, атаки на противника — не его призвание. Он создан для транспортных задач — доставки десантников на передовую, подвозки боеприпасов, эвакуации раненых. Именно совместные действия хорошо вооруженного БМД-4М и вместительного БТР-МДМ как нельзя лучше подходят для мобильных соединений ВДВ.

Десантники высаживаются из Ракушки через люк в кормовой части рубки. С внутренней стороны люка закреплены плавательные жилеты для бойцов и экипажа.

Корпус Ракушки сварной, из алюминиевой противопульной брони, так называемого рубочного типа. Компоновка танковая: впереди отделение управления, посередине — десантно-грузовое, сзади — моторно-трансмиссионное. Благодаря тому что двигатель практически оппозитный, он плоский и не сильно затрудняет выход десантников через огромный люк в корме рубки. Многотопливный безнаддувный дизель УТД-29 рабочим объемом 26,5 литра (!) выдает 500 л.с. и фантастический крутящий момент 1460 Н.м при 1600 об/мин.

Новый бронетранспортер БТР-МДМ поставляется в ВДВ с 2015 года.

В ходовой части БТР-МДМ с каждой стороны четыре поддерживающих и пять опорных катков на пневмогидрорессорах. Рабочий дорожный просвет — 450 мм, но клиренс может меняться в диапазоне 130–530 мм.

БТР мдм Ракушка бронетранспортер фото

БТР мдм Ракушка бронетранспортер фото, в начале января на полигоне Воздушно-десантных войск «Слободка», это база Тульского соединения ВДВ, проходили капровые испытания самых новых самых новых броневых транспортеров поступающих в Российские войска с 2013 года.

бронетранспортер бтр мдм ракушка

«Объект 955» он же бронетранспортер БТР мдм разрабатывался на ВгТЗ в рамках ОКР «Ракушка». Конструкция и тех задание, многоцелевая плавающая быстроходная бронированная авиадесантируемая и авиатранспортируемая гусеничная машина для решения транспортных задач частей морского десанта и подразделений воздушно-десантных войск. Отличие от популярного семейства находящегося в войсках БМД-БТР-Д, БТР-МД авиадесантируемый отличается от боевой машины десанта БМД-3 несколько увеличенными габаритами корпуса и отсутствием башни.

бтр мд ракушка

БМД-БТР-Д, БТР-МД авиадесантируемый бронетранспортер

БТР мдм Ракушка бронетранспортер фото, испытывались в целях необходимости своевременного оснащения ВДВ современным вооружением. Для десанта такой тип техники имеет своеобразное бронированное, сверхманевренное гусеничное транспортное средство «Маршрутка» для использования в условиях непосредственного воздействия противника. Кроме того, командир машины теперь имеет возможность вести огонь из пулемета в движении в секторе 360”, не подвергая свою жизнь опасности.

новый бтр ракушка

В ходе подконтрольной войсковой эксплуатации штатные экипажи подразделений под контролем представителей завода-изготовителя испытывают новейшую технику в условиях, приближенных к боевым. Смотрим подборку видео с мдм Ракушка. Недавно прошли копровые испытания этой машины. Все экипажи – исключительно военнослужащие по контракту. Новейшие образцы боевой техники БТР мдм «Ракушка» бронетранспортер фото поступают в рамках государственного оборонного заказа.

БТР мдм Ракушка фото

На полигоне ВДВ «Слободка» демонстрировалась доставка боевых подразделений ВДВ и эвакуация с мест проведения операции, независимо от сложности местности или боевой обстановки на БТР-МДМ. При этом боевые машины осуществляли автоматическую стрельбу в обороне из штатного вооружения, проходили танковую трассу со стрельбой, преодолевали колейный мост, эскарп, противотанковый ров, курган, косогор, минновзрывные заграждения и др. Кроме этого, была продемонстрирована возможность предшественника «Ракушки» — БТР-Д, стоящего на вооружении ВДВ с 1970-х гг.

Ракушка бронетранспортер Слободка база Тульского соединения ВДВ

Тактико-технические характеристики бтр мд

Модификации бронетранспортера БТР мдм Ракушка бронетранспортер фото

1. БТР-МД — базовая модификация на базе боевой машины десанта БМД-4
2. БММ-Д — бронированная медицинская машина десантная (бронированный санитарный транспортер — БММ-Д1, бронированная машина медицинского взвода — БММ-Д2
3. БТР-МДМ — модернизированная версия на базе боевой машины десанта БМД-4М

новейшие бронетранспортеры фото

На данный момент в войсковых частях находится около 30 единиц «БТР Ракушка фото», еще около 10 БТР мдм поступит на вооружение в 2015 году в рамках гособоронзаказа.

«ВДВ приобретают новое качество»

БТР-МДМ, который поставляется в части крылатой пехоты в комплекте с БМД-4М, предназначен для перевозки личного состава и приспособлен для эксплуатации в любых климатических условиях. Новейший бронетранспортёр оснащён двумя 7,62-мм пулемётами и мортирами запуска дымовых гранат. Совокупный боекомплект пулемётного вооружения «Ракушки» составляет 4 тыс. выстрелов.

Машина способна развивать скорость до 70 км/ч по шоссе, до 45—50 км/ч по грунтовой дороге и до 10 км/ч по воде. «Ракушка» оборудована цифровой информационно-управляющей системой ИУС-Ш, приборами ночного видения и прицельным комплексом ТНП3ВЭ01-01 для ведения огня из курсового пулемёта.

По информации Минобороны РФ, в ближайшей перспективе на основе «Ракушки» будет разработано целое семейство образцов военной техники для ВДВ. Речь идёт о командно-штабных машинах, платформах для связи и управления, а также медицинского и тылового обеспечения.

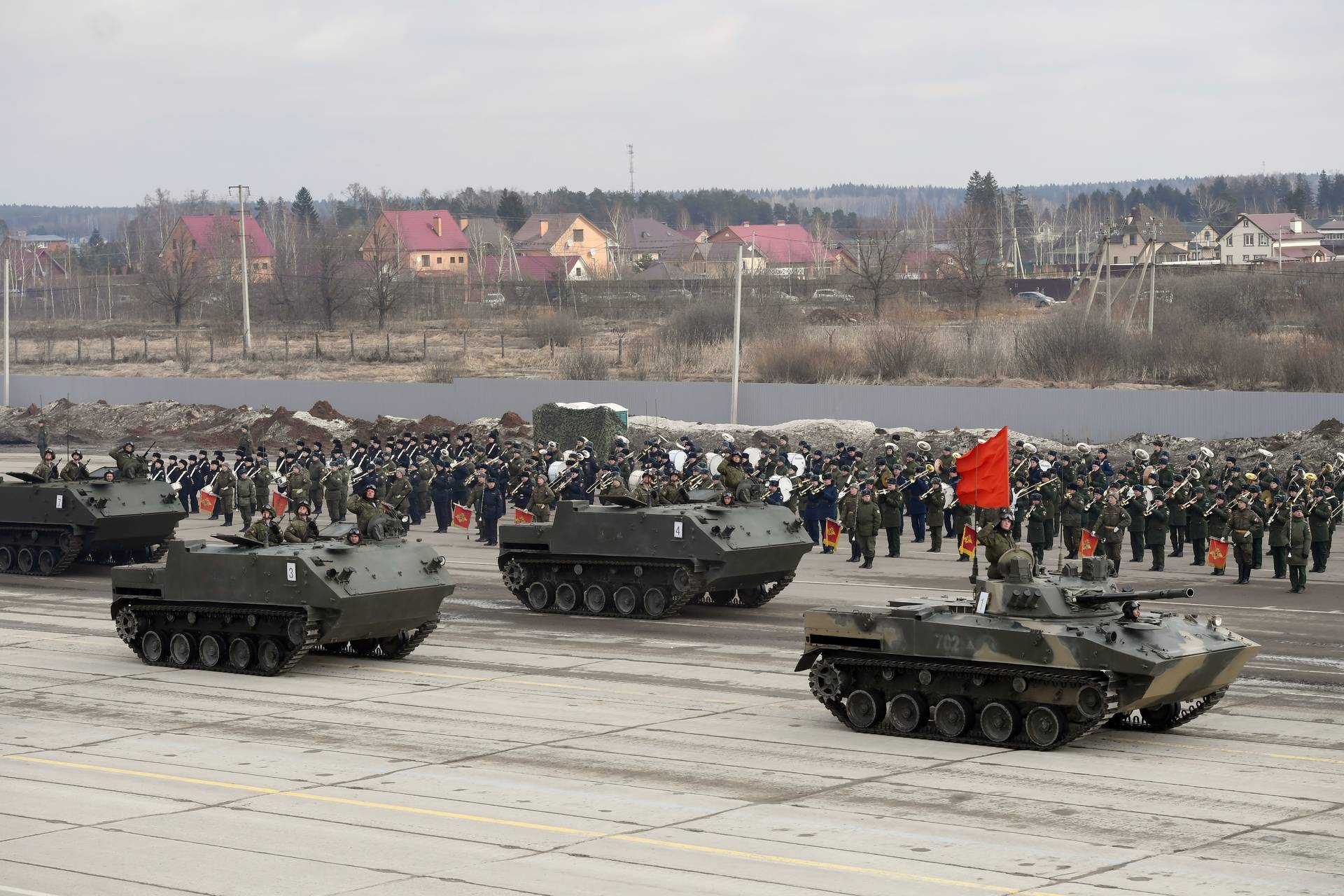

• Бронетранспортёры БТР-МДМ «Ракушка» (на втором плане) и БМД-2 механизированной колонны Московского гарнизона во время тренировки перед военным парадом на Красной площади

Помимо взаимодействующих на поле боя БТР-МДМ и БМД-4М, парк ВДВ продолжают пополнять бронетранспортёры БТР-82АМ. Благодаря 30-мм автоматической пушке их огневая мощь выше, чем у предшествующих образцов, в 2,5 раза. Эта машина используется для перевозки личного состава и огневой поддержки десанта.

«БТР-82АМ является глубокой модернизацией бронетранспортёров БТР-80 и БТР-80А. Он превосходит своих предшественников практически по всем показателям. На БТР-82АМ установлены более мощный двигатель, скорострельная 30-мм пушка, спаренная с 7,62-мм пулемётом ПКТМ (модернизированный пулемёт Калашникова. — RT), усовершенствованные приборы наблюдения и прицеливания», — сообщается на сайте Минобороны РФ.

Также БТР-82АМ оснащён радиостанцией пятого поколения Р-168, комплексом ориентирования для определения текущих координат и отображения места машины на электронной карте местности, модернизированной системой пожаротушения.

Позаботились российские конструкторы и о броне машины. Инженеры повысили противоминную стойкость БТР-82АМ, а на внутренних поверхностях корпуса смонтировали противоосколочную защиту. Поверхность салона бронетранспортёра обшита специальным кевларовым покрытием, необходимым для дополнительной защиты экипажа от осколков.

Также по теме

«Прикрыть с земли и с воздуха»: на что способен новейший российский артиллерийский комплекс «Деривация»

На параде Победы в Москве впервые будут продемонстрированы новейшие боевые машины зенитного артиллерийского комплекса 2С38…

«Масса БТР-82АМ составляет 16 т, бронетранспортёр оснащён дизельным двигателем с турбонаддувом мощностью 300 л. с. и усиленной трансмиссией, наличие автономной дизель-генераторной установки позволяет функционировать всем системам при неработающем основном двигателе», — отмечают в военном ведомстве.

В командовании ВДВ считают, что машины, стоящие на вооружении «голубых беретов», превосходят по ряду показателей образцы стран НАТО. В частности, они способны преодолевать водные преграды с ходу, без предварительной подготовки. Тогда как на мероприятия перед форсированием водоёмов у западных образцов БМД и БТР уходит порядка четырёх часов. А после преодоления преграды военнослужащие альянса должны потратить 1,5—2 часа на демонтаж установленного для переправы специального оборудования.

«На мой взгляд, развитие бронетехники в интересах ВДВ достигло очень хороших результатов. В России прекрасная конструкторская школа, и при поддержке Минобороны удалось запустить процесс замены в частях крылатой пехоты советских образцов. Новая и модернизированная техника ВДВ имеет более мощное вооружение и современную электронику», — рассказал в беседе с RT обозреватель журнала «Арсенал Отечества» Дмитрий Дрозденко.

Дмитрий Литовкин полагает, что текущий процесс перевооружения воздушно-десантных войск направлен на серьёзное повышение ударных возможностей подразделений «голубых беретов». Поступление новой техники позволяет крылатой пехоте выполнять свои задачи практически в любом регионе мира, в том числе в Арктике, где десантники регулярно проводят учения, рассуждает аналитик.

«Сегодня промышленность поставляет воздушно-десантным силам широкую номенклатуру самых современных изделий, причём большое значение уделяется увеличению калибра ударного вооружения. В итоге ВДВ приобретают новое качество и способность действовать в любых климатических условиях, высаживаясь в тыл противника», — заключил Литовкин.

Виталий Селищев, гвардии капитан, старший офицер бронетанковой службы 106-й ВДД:

— БТР-МДМ (бронетранспортер модернизированная десантная машина) предназначен для перевозки десанта, раненых, различных грузов, ГСМ, боеприпасов как в составе ВДВ, так и в составе десантно-штурмовых формирований и морской пехоты ВМФ. Экипаж БТР — 2 человека, бронетранспортер может перевезти 13 десантников в полной боевой выкладке или 2 т грузов. Это мощная машина весит 13 т и развивает скорость на суше до 70 км/ч. Под капотом у нее 500 «лошадей». «Ракушка» еще и плавает, развивая скорость 10 км/ч. Эту способность обеспечивают два водометных движителя.

Машина легка в управлении, увеличена ее маневренность и эргономичность — в нее проще попасть и вылезти из нее. У нее изменяемый клиренс — от 100 до 500 мм.

На БТР-МДМ можно установить штатные пулеметы и вооружение для борьбы с воздушными целями и танками. Сейчас как раз такие разработки ведутся — чтобы можно было установить системы противовоздушной обороны и противотанковые комплексы. Машину вместе с водителем и командиром экипажа можно десантировать с самолета, но пока это в стадии испытаний.

БТР-МДМ проходит подконтрольные восковые испытания с июня 2014 года. Закончить доработку образцов и принять на вооружение машину должны к июню 2020 года. А уже 9 мая 2020 года 12 этих БТРов должны принять участие в юбилейном параде на Красной площади. В 2020 году ВДВ, по словам командующего ВДВ генерал-полковника Владимира Шаманова, должны получить 30 «Ракушек».

Впечатление блондинки, залезшей в БТР. Снаружи машина понравилась мне больше, чем внутри. Мощная, агрессивная, с большими люками.

На фото Татьяна Алексеева, главный редактор «Слободы».

Внутри БТР-МДМ показался похожим на салон автобуса-коробочки: такие же сиденья, узкий проход, только потолок пониже, хотя я со своими 1,6 м стояла в полный рост — один помпон торчал из люка.

*Для справки: БТР-Д весила 8 т, развивала скорость 60 км/ч и имела мощность двигателя 240 л. с., могла перевезти 1 т грузов или 8 чел. десанта.

Вячеслав попросил нас передать привет из Тулы в Омск: маме Виктории Викторовне здоровья, а любимой девушке Юле Хандогиной — успехов в учебе!

Велик британец на асфальте

БТР-МДМ сделан не с чистого листа. Ряд технических решений роднит его с БМП-3, появившимся в конце 1980-х. Тем не менее прямых конкурентов у Ракушки не много. В армиях стран НАTO делают ставку в основном на хорошо вооруженные, но громоздкие машины с защитой почти как у танка. Среди безбашенных гусеничных бронетранспортеров, скажем, американский M-113 безнадежно устарел, а разработка Bradley BGPV на деле представляет собой не первой свежести БМП весом больше 20 тонн с демонтированным боевым модулем. Ракушку, пожалуй, лучше сравнивать с не слишком распространенным английским бронетранспортером Stormer. Но эта заочная дуэль будет явно не в пользу последнего.

У FV-4333 в базовом исполнении над командирским местом башенка с приборами наблюдения. На ней монтируют один пулемет.

Британская боевая машина FV-4333 Stormer создана на базе узлов и агрегатов легкобронированного семейства CRV(T), куда входят танк Scorpion, бронетранспортер Spartan и самоходная установка Striker. От остальных машин семейства Stormer отличается удлиненным корпусом и шестью опорными катками в ходовой части вместо пяти. Производят FV-4333 с начала 1980-х. На его базе создано множество модификаций, которые и сейчас на вооружении. Но нас интересует базовая — аэромобильный плавающий бронетранспортер.

По массе он близок к нашей Ракушке. Броня тоже алюминиевая противопульная, а корпус сварной. А вот компоновка иная. Спереди слева место механика-водителя. Командир экипажа располагается за ним. Справа, за переборкой, находится моторно-трансмиссионное отделение. Средняя и кормовая часть машины отдана десантному отделению. Помимо двух членов экипажа Stormer может взять на борт восемь полностью экипированных бойцов — меньше, чем Ракушка.

Рабочее место механика-водителя тесное. Управление — рычагами и педалями. За спиной механика-водителя рабочее место командира.

Двигатель — дизельный Perkins с турбонаддувом, мощностью 250 л.с. Здесь налицо двукратный проигрыш БТР-МДМ в энерговооруженности. Проще и ходовая — у FV-4333 обычная торсионная подвеска с амортизаторами. Ни о каких пневмогидрорессорах нет и речи. Рабочий дорожный просвет чуть меньше, чем у БТР-МДМ, но, главное, нет системы изменения клиренса.

Stormer хорошо загерметизирован и умеет плавать после небольшой предварительной подготовки. Движение в воде происходит за счет перематывания гусениц. Максимальная скорость на плаву — 5 км/ч. Ракушка в этой стихии в два раза быстрее: два водометных движителя шнекового типа способны разогнать ее до 10 км/ч.

В базовом варианте FV-4333 вооружен одним пулеметом, расположенным в небольшой башенке над местом командира. И здесь Stormer на один ствол позади БТР-МДМ, хотя, повторюсь, вооружение для транспортных боевых машин — не основной показатель.

Механик и командир могут общаться даже так. Stormer — аэромобильный БТР. Его доставит к месту десантирования Hercules C-130 — основной транспортный самолет RAF.

Экспериментальная модель с усиленным вооружением на базе грузовой модификации Stormer.

Неужели все так идеально и Stormer проиграл Ракушке вчистую, уступив по вместимости, возможностям шасси, плаву, удельной мощности и вооружению?

Конечно, нет. По бронированию, можно сказать, паритет. Турбодизель английского бронетранспортера экономичнее отечественного атмосферного дизеля большого объема — при меньшей емкости баков у «англичанина» лучше показатель по запасу хода. А еще он быстрее нашей боевой машины на шоссе. Правда, эта цифра довольно лукавая, ведь по магистрали лучше перемещаться на колесной технике. Гусеницы все же созданы для бездорожья — быстрая езда по асфальту сокращает их ресурс. Стоит покинуть шоссе, как скорость будет зависеть от возможностей подвески и других факторов, да и расход топлива возрастет.

Характеристики бронетранспортеров России и Великобритании

ДВИГАТЕЛЬ
Тип	дизельный многотопливный безнаддувный	дизельный многотопливный с турбонаддувом
Расположение	сзади поперечно	спереди продольно
Модель	УТД-29	Perkins Т6 / 3544
Конфигурация / число клапанов	V10 / 20	Р6 / 12
Рабочий объем, л	26,5	5,8
Мощность	331/500 кВт/л.с. при 2600 об/мин	184 /250 кВт/л.с. при 2600 об/мин
Подвеска	гидропневматическая	торсионная
Бронирование	катаная алюминиевая броня	алюминиевая броня
Вооружение: тип / калибр, мм	пулемет /7,62х2 (дистанционно управляемый и курсовой) ПКТМ	Пулемет / 7,62
Боекомплект, шт.:	2 х 2000 патронов	3000 патронов

Технические характеристики

Технические характеристики БТР «Ракушка» отвечают требованиям современной боевой машины. Определенные отличия есть у разных модификаций, ориентированных на узкоспециализированные задачи. Основная модель за счет своих показателей также сохраняет широкий диапазон возможностей для применения.

• Двигатель и трансмиссия. Бронетранспортер работает на оппозитном двигателе с турбонаддувом УТД-29, также позаимствованном у БМП-3. Мощность двигателя — 450 л. с. Система охлаждения инжекторно-вентиляторная. Механизм передачи и поворота находится в одном блоке с двигателем и состоит из двухвальной реверсивной коробки передач. Имеется и привод на водометный движитель, обеспечивающий управляемую плавучесть машины.
• Электрооборудование. Учитывая заимствование элементов от БМП-3, электрооборудование БТР «Ракушка» представлено аппаратурой 6ЭЦ088. Точных данных о модифицированной версии машины не имеется.
• Ходовая часть. Для лучшей проходимости БТР-МД передвигается на гусеничном ходу. Ходовая часть представлена пятью опорными и четырьмя поддерживающими катками с каждого борта. Гусеницы имеют мелкозвенчатые резино-металлические шарниры. Опорные катки крепятся пневматическими рессорами. Одна из ключевых особенностей ходовой части БТР-МД — регулируемый клиренс. Имеется три положения — минимальный в 70-100 мм, рабочий в 420 мм и максимальный в 500-510 мм.
• Десантирование. Бронетранспортер «Ракушка» способен перевозить до 15 человек, включая механика-водителя и командира. Для десантирования предусмотрен люк в кормовой части. Также имеются два круглых люка в крыше рубки управления и два прямоугольных в средней десантной части бронетранспортера.
• Максимальная скорость на воде и суше. Скоростные характеристики БТР-МД представлены следующими показателями: максимальная скорость по шоссе — до 71 км/ч; скорость на сухой грунтовой дороге — 45-50 км/ч; скорость на плаву — 10 км/ч. Запас хода по шоссе составляет 500 км, по пересеченной местности — 350 км. Гусеничная ходовая часть позволяет бронетранспортеру преодолевать подъемы в 35 градусов, объекты и стены высотой 0,8 м и рвы в 1,5 м.
• Габариты и вес. По габаритам ТТХ БТР-МД имеют следующие значения: длина корпуса — 6,085 м; ширина — 3,15 м; высота — 2,7 м; масса — 13,2 т. Габариты машины позволяют десантировать ее с воздуха с самолетов ИЛ-76 (М, МД), АН-124, а также с внешней подвески вертолетов Ми-26. Это делает бронетранспортер оптимальным выбором для проведения десантных операций.

БМД-1 – видео

https://youtube.com/watch?v=Twd-jR6SWAI Для сварки корпуса использовали броневой алюминиевый сплав, башня изготавливалась из стальной брони. Лобовые листы способны были выдержать воздействие 12,7-мм пуль. В носовой части наблюдалось сужение, а потому ее поперечное сечение имело Т-образную форму с развитыми надгусеничными нишами. Машины была оборудована системой коллективной защиты от ОМП, состоящей из прочной и герметичной конструкции корпуса и башни, прибора радиационной и химической разведки ГО-27, фильтровентиляционной установки, механизма остановки двигателя и системы вытяжной вентиляции. Кроме того, на БМД-1 установили противопожарное оборудование, включающее автоматическую установку ППО с системой термодатчиков, находящихся в МТО, и ручного огнетушителя ОУ-2.

БМД-1 ведет огонь из пулемета ПКТ

Устройство

БМД-1 оснащена V-образным шестицилиндровым четырехтактным дизельным двигателем 5Д-20 жидкостного охлаждения. Система питания воздухом отличается устройством воздухозабора, включающего два кинематически связанных клапана, которые попеременно перекрывают забор воздуха снаружи БМД-1 и из боевого отделения. Эта мера существенно увеличивает безопасность движения на плаву. Кроме того, в холодное время года осуществляется подогрев всасываемого двигателем воздуха. Эжекционная система охлаждения обеспечивает отсос пыли из воздухоочистителя и вентиляции МТО. Здесь же находится механизм автоматического действия защиты двигателя от попадания воды, который не допускает жидкость в цилиндры дизеля при его остановке во время преодоления водной преграды или мойки.

Ходовая часть включает механическую трансмиссию, состоящую из однодискового фрикциона сухого трения, простой коробки передач (4 переднего и 1 заднего хода), а также по 5 опорных и 4 поддерживающих катка по каждому борту. Индивидуальная гидропневматическая подвеска состоит из 10 пневматических рессор. Ведущие колеса расположены сзади, а направляющие — впереди. Стальные мелкозвенчатые гусеницы натягиваются посредством кривошипного механизма натяжения с электрогидравлическим приводом. Движение машины по воде осуществляется с помощью водометного движителя, который состоит из двух водометов с заслонками. Откачка воды производится с помощью двух насосов с электродвигателями.

Основное вооружение у БМД-1 такое же, как и у БМП-1, — 73-мм гладкоствольная пушка 2А28 с концентрически расположенными противооткатными устройствами, находящаяся в одноместной сварной вращающейся башне. Боекомплект орудия составляют 40 выстрелов, размещенных на вращающемся конвейере и подающихся на линию заряжания посредством электрического привода. При этом используются электрические и ручные приводы наведения. С пушкой спарен 7,62-мм пулемет ПКТ. Пулеметный боекомплект составляют 4000 патронов. На башне смонтирован пусковой кронштейн для ПТУР 9М14М «Малютка», управление которым производится изнутри машины.

БМД-1 оснащена комбинированным прицелом 1ПН22М1, шестью перископическими приборами ТНПО-170, двумя перископическими обогреваемыми приборами наблюдения ТНПП-220, перископическим бинокулярным беспроводным прибором ТВНЕ-4, перископическим прибором МК-4С. Машина также оборудована радиостанцией Р-123 и ТПУ Р-124 на пять абонентов.На основе БМД-1 разработан плавающий бронетранспортер БТР-Д, который транспортируется парашютным и парашютно-реактивным способами и предназначен для перевозки личного состава, в частности, раненых, а также вооружения, боеприпасов, горюче-смазочных материалов и т. п.
