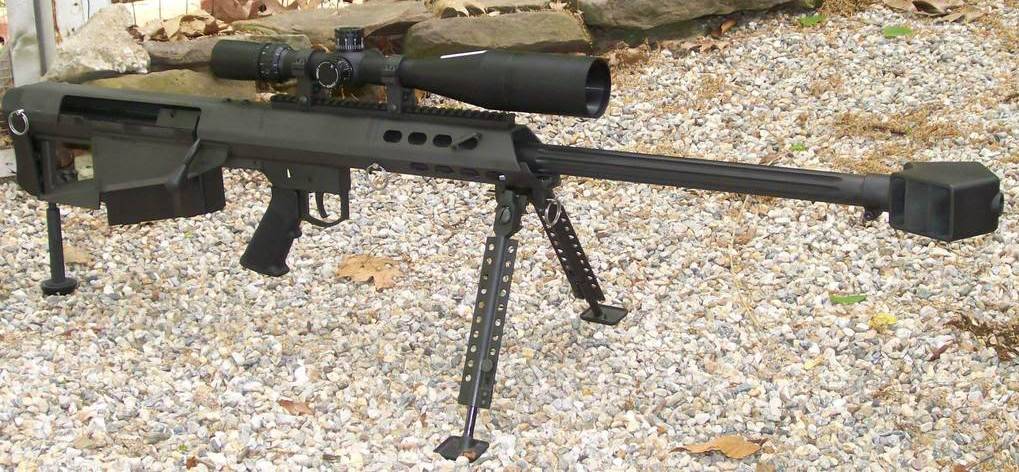

Снайперская винтовка Barrett M99

О компонентах в конструкции

Винтовка состоит из следующих элементов:

  • Верхнего ресивера. Представляет собой верхнюю часть в ствольной коробке. Для его изготовления используется штампованная листовая сталь, которая подвергается процедуре внутреннего хромирования. К ресиверу крепят рельсовую направляющую, целик, мушку, ствол и ручку, с помощью которой снайперскую винтовку переносят. Для соединения верхнего и нижнего ресиверов используют поперечные штифты.
  • Целика.
  • Рельсовой направляющей Пикатини. Расположена под наклоном 27 МОА. С помощью планки винтовка оснащается любыми современными оптическими и коллиматорными прицелами.
  • Ручки. Для изготовления данного компонента используют жесткий стальной прут с насаженной на него рукояткой из прочного пластика.

  • Мушки. Расположена на оси рельсовой направляющей.
  • Трехкамерного дульного тормоза-компенсатора. Как утверждает разработчик-производитель, данный элемент способен поглощать отдачу на 70%.
  • Затвора. Содержит экстрактор и эжектор.
  • Специальной рукоятки для взведения затворной группы, в которую включены затвор, ударник, шептало и остальные компоненты.
  • Складывающихся быстросъемных регулируемых сошек.

Нижнего ресивера. Является нижней частью ствольной коробки. Данный элемент используется для крепления к винтовке сошек, спускового механизма и приемника обоймы. Составная часть нижнего ресивера представлена специальным прикладом, для которого на затыльнике предусмотрена амортизирующая подушка и выдвижная дополнительная опора – «третья нога».

Крупнокалиберная снайперская винтовка Barrett M95

Крупнокалиберная снайперская винтовка Barrett M95

Крупнокалиберная снайперская винтовка Barrett M95 разработана и производится специалистами знаменитой американской оружейной компании Barrett Firearms Manufacturing во главе с ее бессменным лидером Ронни Барреттом, которая уже практически три десятилетия подряд является одной из лидеров рынка высокоточного стрелкового оружия как США, так и за их пределами.

Данная модель была создана как более компактный, легкий, простой в конструкции и дешевый аналог самозарядной винтовки Barrett M82A1 без ухудшения тактико-технических характеристик с улучшением кучности стрельбы, так как винтовка с ручным перезаряжанием и при выстреле, ствол остается неподвижным.

Это надежное и достаточно точное снайперское оружие, основное боевое предназначение которого состоит в уничтожении и повреждении легкобронированной и небронированной техники противника, а также контрснайперской борьбы.

 Крупнокалиберная снайперская винтовка Barrett M95

Тактико-технические характеристики крупнокалиберной снайперской винтовки Barrett M95

 Тип: боевая / гражданская снайперская
 Разработчик производитель: Barrett Firearms Manufacturing
 Год разработки: 1995
 Статус: в производстве
 Длина, мм: 1143
 Длина ствола, мм: 736
 Каналов ствола: 8 правосторонних
 Шаг нареза каналов ствола, см: 38,1 (1:15 дюймов)
 Боеприпас: патрон .50BMG (12.7×99 mm NATO)
 Начальная скорость пули, м/с: 854
 Боепитание: отъемный коробчатый магазин на 5 патронов
 Кучность стрельбы: не более 1 MOA
 Максимальная эффективная дальность, м: 1800
 Масса, кг: 10,7 без снаряженного магазин и опт. прицела

Основные сведения

Винтовка сконструирована по уже “обкатанной” схеме “буллпап”, при которой спусковая скоба вынесена перед магазином и затворной группой, что позволяет уменьшить габариты, а значит и массу оружия при сохранении тактических характеристик и прежде всего – показатели максимальной эффективной дальности стрельбы.

Основные компоненты винтовки:

1. Ствол. Тяжелый холоднокованный с восемью прорезанными продольными долами для уменьшения массы, увеличения жесткости конструкции и лучшего охлаждения ствола.

2. Дульный тормоз-компенсатор. Массивный, сужающийся к дульному срезу, тип – “голова змеи”. Эффективно гасит отдачу, отводя пороховые газы через три камеры, равно направленные “стрелой” вдоль линии прицеливания.

3. Верхняя часть ствольной коробки. К ней крепится ствол, а на верхнюю грань интегрирована планка Picatinny rail для установки оптического прицела и различных насадок. Штатным оптическим прицелом, который предлагается к данной модели винтовки, является Leupold Mark 4M1.

4. Затвор с затворной рамой. Затвор поворотом рукояти запирает канал ствола на три боевых упора, содержит в себе ударник, боевую пружину, экстрактор и эжектор. Затворная рама с помощью соединительной планки сцепляется с рельсовыми направляющими нижней части ствольной коробки и закрепляется на ней.

5. Сошки. Складные, регулируемы по длине, с устойчивыми “стопами”, исполненные в узнаваемом барреттовком стиле.

6. Магазин. Двухрядный на 5 патронов.

7. Монопод. Дополнительная выдвижная опорная стойка, предназначенная для лучшей устойчивости оружия на огневом рубеже, а также снятия дополнительной физической нагрузки со стрелка при наблюдении и стрельбе.

8. Затыльник. Выполняет функцию дополнительного гашения отдачи. Исполнен из амортизирующего материала на основе резины. Фактически является составным компонентом нижней части ствольной коробки.

9. Соединительные штифты. Соединяют нижнюю и верхнюю часть ствольной коробки. Один из них расположен перед затыльником, другой – перед спусковым механизмом.

10. Нижняя часть ствольной коробки. К ней крепится спусковой механизм, пистолетная рукоять, сошки и приемник магазина.

Флажок двухпозиционного предохранителя находится с левой стороны над пистолетной рукоятью под большой палец стрелка. Горизонтальное положение – “Безопасный” (Safe), вертикальное – “Огонь” (Fire).

Крупнокалиберная снайперская винтовка Barrett M95. Промо-видео

Порядок неполной разборки-сборки крупнокалиберной снайперской винтовки Barrett M95. Видео

В настоящее время, крупнокалиберная снайперская винтовка Barrett M95 состоит на вооружении армейских и полицейских спецподразделений Австрии, Нидерландов, Дании, Финляндии, Греции, Грузии, Италии, Испании, Иордании, Малайзии, Тайланда, Филиппин.

КСВ для страйкбола

Barrett M82 выпускается тайваньской оружейной компанией Madbull Airsoft, специализирующейся на изготовлении страйкбольных стрелковых образцов. Небоевое оружие работает на газе и комплектуется баллонами с СО2. Впервые общественности страйкбольный вариант был представлен в 2011 году. Местом показа стала выставка Taipei Hooha Show. Судя по многочисленным отзывам, тайваньская КСВ с очень сильной и жесткой отдачей, и внешне очень похожа на боевой американский аналог. Для страйкбольной снайперской винтовки используются сталь и алюминий. Стоимость одной стрелковой единицы в пределах 1340 американских долларов.

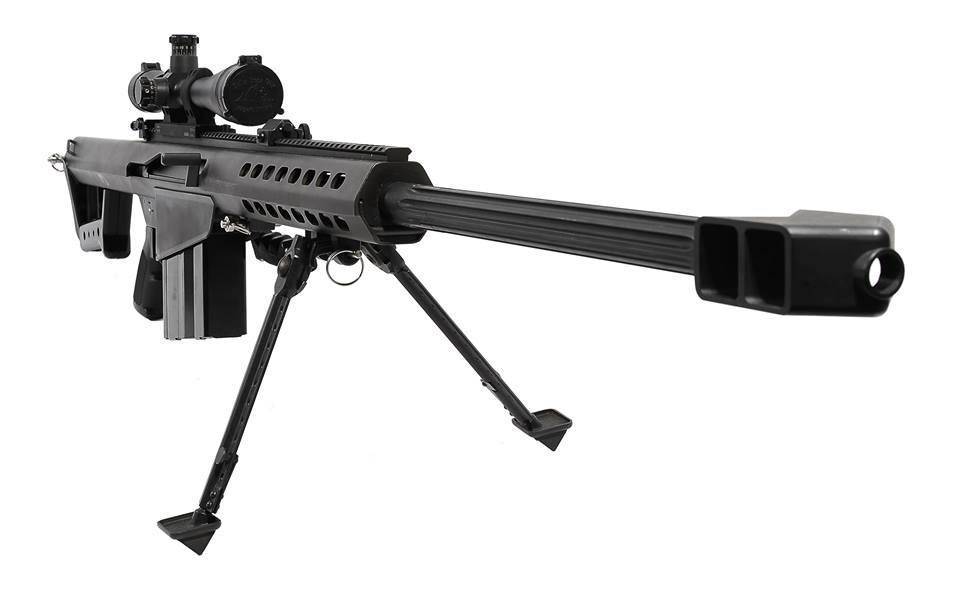

Описание винтовки

M82 – это самозарядная винтовка, автоматика которой работает по принципу короткого хода ствола. Под действием пороховых газов ствол вместе с затвором двигается назад, поворачивается и отпирает канал ствола. Он извлекает стреляную гильзу, двигаясь вперед под действием возвратных пружин, затвор досылает патрон в патронник и закрывает канал ствола.

Подобный принцип работы автоматики существенно уменьшает отдачу оружия, которое использует очень мощный патрон 50-го калибра

Однако, этого оказалось недостаточно, Барретт обратил свое внимание на дульный тормоз-компенсатор и начал пробовать его различные конструкции. Он хотел найти золотую середину между уменьшением импульса отдачи и влиянием на баллистику пули

В результате его поисков родился компенсатор характерной стреловидной формы. На винтовку ставится стандартный оптический прицел Ultra МЗА фирмы LeupoLd & Stevens с десятикратным увеличением, на модификации М82А1М есть и открытые прицельные приспособления. Магазин винтовки имеет емкость 10 патронов.

Следует отметить, что данные винтовки – лидеры по точности стрельбы на дальние дистанции. Известны факты поражения противника на расстоянии более двух километров (2300 метров). Использование M82 изменило тактику американских сухопутных подразделений. Теперь они могут занять господствующую высоту и уничтожать противника с большого расстояния, не входя в ближний бой. Специальная пуля может пробить броню толщиной 30 мм или 30-сантиметровую стену.

История создания винтовки

Создатель этой винтовки не являлся оружейным конструктором и вообще не имел технического образования. Ронни Барретт был офицером американских правоохранительных органов в отставке, потомственным военным. Его дед воевал в Европе в Первую мировую войну, а отец сражался с гитлеровцами во время Второй мировой войны. Своими конструкторскими изысканиями Барретт занимался в собственном гараже.

Винтовка была готова в 1982 году, после получения патента на свое творение, Барретт захотел продать его одной из крупных оружейных компаний. Однако, ни Winchester, ни Fabrique National не заинтересовались новым оружием. Барретт не пал духом, он открыл собственную компанию и начал продавать свое оружие спортсменам и просто любителям пострелять. Дела у компании шли не очень хорошо, временами компания балансировала на грани банкротства. Удача улыбнулась изобретателю лишь в 1989 году: армия Швеции решила заказать у Барретта сразу 100 единиц его винтовки.

Эта сделка заставила обратить внимание на новое оружие и американскую армию, именно в этот момент начиналась первая иракская компания, а у ВС США ничего подобного на вооружении не было. Военным требовался снайперский комплекс, который мог поражать противника на больших расстояниях, доставать его за легкими укрытиями и выводить из строя бронетехнику

Barrett M82 прекрасно справлялся с этими задачами. Первоначально было закуплено 125 единиц М82A1 (это модернизированный вариант винтовки) для корпуса морской пехоты США. И после этого к Барретту выстроилась настоящая очередь потенциальных заказчиков. Много позже конструктор рассказывал, что в этот период ему приходилось работать буквально день и ночь, что выполнить все заказы.

Когда ажиотаж немного спал, Барретт принялся усовершенствовать свою винтовку.

Много позже Барретт рассказывал, что источником вдохновения, который сподвиг его на создание своего оружия стал легендарный американский пулемет Браунинг (M2 Browning), он был разработан еще в 30-х годах прошлого века, но до сих пор находится на вооружении армии США. Разработчик был поражен мощью патрона 50-го калибра и захотел сделать эту мощь более мобильной (M2 Browning весит более 40 кг, плюс к нему идет 20-килограммовая тренога).

Позже были выпущены несколько модификаций этой винтовки, которые, впрочем, отличаются лишь незначительными деталями.

Эта винтовка активно применялась американцами в конфликтах в Афганистане и Ираке. Существуют разные отзывы относительно точности этого комплекса.

Как работает?

Автоматика М107 работает за счет короткого хода ствола. Стрелковая единица оборудована затвором с тремя боевыми упорами. Запирание ствольного канала осуществляется путем поворота затвора. После того как был произведен выстрел, закрытый ствол смещается назад. Затворная рама оснащена специальным вырезом, который взаимодействуя с штифтом, поворачивает затвор и отпирает ствольный канал. Затем происходит взаимодействие ствола с рычагом-ускорителем, вследствие чего энергия передается затворной раме, что влечет к открытию затвора. Экстракция стрелянной гильзы осуществляется уже при фиксированном стволе. После того как гильза вылетела, начинает работать возвратная пружина, которая досылает боеприпас в патронник. Выстрел производится посредством ударника, который взводят, устанавливая на шептало. Такая конструкция винтовки существенно снизила отдачу. Как утверждают специалисты, устройство механических узлов и оригинальный дульный компенсатор повысили точность боя и эксплуатационный ресурс крупнокалиберного оружия.

Barrett 98B

Снайперская винтовка Barrett 98B, сходящая с концерна одноимённого американского завода, знакома всем стрелкам также и под названием Barrett 98 Bravo.

Представленный образец сконструирован специально для поражения цели, находящей на дальнем расстоянии от снайпера (дальность выстрела соответствует 1,5 км), но наряду с этим он заметно легче крупнокалиберных аналогов. О крупнокалиберных снайперских винтовках мира читайте далее.

Серийный выпуск модели Barrett 98B начинает своё исчисление с 2009 года, хотя стоит отметить, что это оружие является второй попыткой компании пробиться на мировую арену производства винтовок калибра .338.

По первой попыткой понимается модель Barrett Lapua (Barrett 98), которая предстала оружейникам ещё в начале 90х годов прошлого столетия, но ей так и не удалось выйти из тени прототипов более известных винтовок от именитых производителей.

Общая характеристика

Для представленной снайперской винтовки Barrett 98B характерен ручной тип перезарядки с переломным продольно-скользящим затвором. Затвор надежно скрепляется с казённой частью винтовки, что даёт возможность разгружать ствольную коробку и применяя её при создании небольших алюминиевых сплавов. О данных характеристиках крупнокалиберных снайперских винтовок России читайте тут.

Что касается ствольной коробки, она включает в себя две составляющие: первая часть, расположенная перед приемником магазина, шарнирно объединена со второй частью.

Ствол представленной модели отличается продольными долами, которые регулируют процесс охлаждения оружия и делают его заметно легче. Кроме того, он снабжён мощным дульным тормозом.

Стрельба из винтовки производится специальными патронами, которые находятся по 10 штук в отъёмном магазине. Ударно-спусковая система представлена в виде автономного модуля, который очень легко достать из винтовки, не разбирая её полностью.

Технически и конструктивные показатели

Для стрельбы из Barrett 98B используются8,6х70 мм патроны калибра .338 Lapua Magnum.
Вид боепитания у винтовкикоробчатый магазин.
Максимальное количество боеприпасов в магазине10 штук.
Прицельная дальность выстрела их представленного образца соответствует1,5 км.
Первоначальная скорость выстрела боеприпаса945 метров в 1 секунду.
Ложе модели выполненоиз высококачественного полимера.
Общая длина оружия составляет1,263 м.
Длина ствола68,58 см.
Вес Barrett 98B6,12 кг.
Принцип работы оружияпереломный продольно-скользящий затвор.
Минимальная стоимость представленного образца китайской винтовки5 000 $.

Преимущества и недостатки

К основным преимуществам Barrett 98B можно отнести:

  • для представленной модели характерен наибольший среди всех существующих урон;
  • хорошая дальность поражения цели;
  • высокая скорострельность;
  • для апгрейда доступны 3 соответствующих слота;
  • не нуждается в ремонте.

Недостатки в образце также присутствуют:

  • кучность выстрелов оставляет желать лучшего;
  • высокий ценовой сегмент.

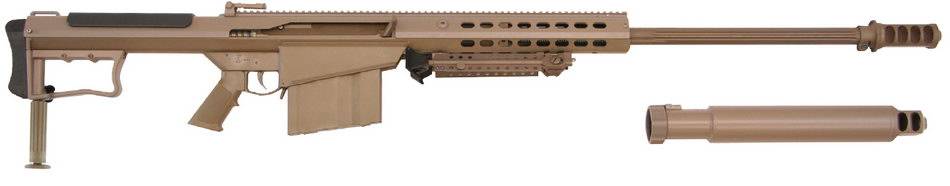

Barrett M107A1

Является продолжением модели M107 которая, в свою очередь, является улучшенным “потомком” рассмотренной выше M82A1. Каждая деталь этой модели была спроектирована заново, проработана и, по мере возможности, улучшена. При этом, выслушивались пожелания и замечания снайперов-ветеранов боевых действий в Ираке, Афганистане и других странах, там, где так или иначе использовалась предыдущая модель данной линейки.

Во-первых, улучшения коснулись материалов изготовления оружия, где были применены такие инновационные легкие прочные материалы как титан, алюминиевые сплавы, полимеры а также ряд покрытий для повышения износостойкости и тактико-технических характеристик винтовки.

Во-вторых, как следствие этого, значительно уменьшилась масса оружия, что также по понятным причинам улучшает его ТТХ.

В-третьих, добавилась возможность вести огонь с интегрированным на ствол тактическим глушителем, значительно снижающим звук выстрела. Также, конструкторы посчитали не нужной такую деталь как ручка для переноски оружия.

Спецификации модели: M107A1 (стандартный вариант) и M107A1 CQ (с укороченным стволом).

 Крупнокалиберная снайперская винтовка Barrett M107A1 на дополнительной опоре. Сошки и целик сложены, оптический прицел снят. Снизу – тактический глушитель QDL Suppressor.

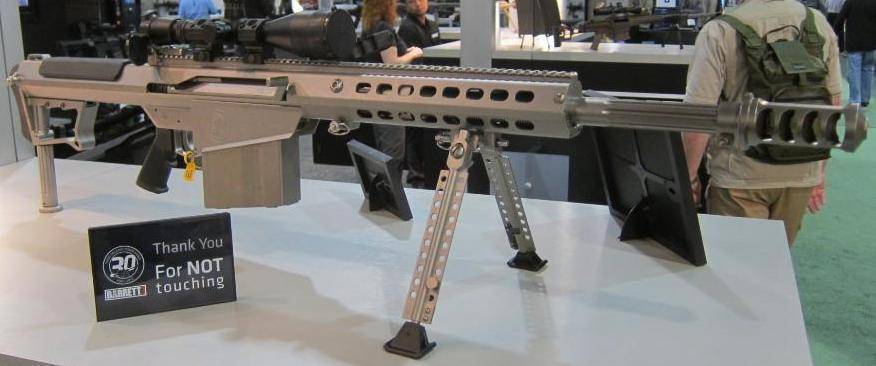

Крупнокалиберная снайперская винтовка Barrett M107A1 CQ на оружейной выставке

Тактико-технические характеристики крупнокалиберной снайперской винтовки Barrett M107A1

 Вариант M107A1 M107A1 CQ
 Калибр  12,7 мм
 Боеприпас:  патрон .50BMG
 Боепитание:  отъемный двухрядный коробчатый магазин на 10 патронов
 Длина, мм 1442 1229
 Длина ствола, мм 736 523
 Шаг нарезов каналов ствола 1:15 дюймов
 Кучность стрельбы, МОА*  1
 Начальная скорость пули, м/с 853 (42,8 граммовая пуля) 762 (42,8 граммовая пуля)
 Эффективная прицельная дальность, м 2000 1800
 Дальность полета пули, м 8046
 Масса, кг 12,95 12,36

  * – в зависимости от типа боеприпаса

Основные части и компоненты

1. Верхний ресивер / верхняя часть ствольной коробки (Upper). В отличие от предыдущей модели, исполнен из алюминия, а потому обладает гораздо меньшей массой. К нему крепится рельсовая направляющая Picatinny rail для установки оптических и других прицелов, целик, мушка, а также ствол. Как и в предыдущей модели, он соединяется с нижним ресивером поперечными штифтами.

2. Целик. Складывается вдоль оси рельсовой направляющей. Маркирован для ведения стрельбы на дистанцию от 100 до 1500 метров патронами .50BMG.

3. Мушка. Складывается горизонтально вдоль оси рельсовой направляющей. В паре с целиком составляет открытое прицельное приспособление винтовки.

4. Четырехкамерный оригинальный дульный тормоз-компенсатор отдачи. Его цилиндрическая конструкция позволяет дополнительно использовать  тактический глушитель QDL Suppressor специальной конструкции, оба аксессуара являются собственной запатентованной разработкой компании.

5. Ствол с продольными долами. На его дульный срез интегрируется тормоз-компенсатор и, при необходимости – глушитель.

6. Затвор. Покрыт специальным запатентованным компанией жестким никель-тефлоновым покрытием, что обеспечивает лучшее скольжение, защищает от коррозии и неблагоприятнях внешних воздействий, упрощает сборку-разборку затворной группы и ее чистку.

7. Затворная группа с рычагом взведения затвора.

8. Быстросъемные складные полностью регулируемые сошки. Исполнены из легких титановых сплавов с нижними опорными элементами из полимеров.

9. Нижний ресивер / нижняя часть ствольной коробки (Lower). Исполнена из цельного гнутого металлического листа. К нему крепятся сошки, элементы спускового механизма и приемник магазина. Приклад с амотризирующей подушкой на затыльнике и дополнительной выдвижной опорой “третья нога” является его составной частью. Подставка под щеку стрелка покрыта специальным термостойким регулирующим покрытием, защищающим лицо стрелка от чрезмерного холода или жары.

Крупнокалиберная снайперская винтовка Barrett M107A1. Промо видео, стрельба.

Заключение

Пневматическая винтовка – одна из разновидностей древнейшего метательного оружия. Научиться метать «снаряд» благодаря своим лёгким и долблёной трубки люди научились ровно тогда, когда научились использовать для этой же цели обычный лук. Наверняка будет интересно почитать о характеристиках винтовки Бур.

Но сейчас для стрельбы по мишеням и лёгкой охоты не стоит напрягать лёгкие или сооружать лук, достаточно присмотреться к таким удивительным пневматическим винтовкам от американской компании Barrett.

А данный обзор разновидности такого типа оружия поможет Вам подобрать для себя необходимую модель! Стоит отметить также такое оружие как пневматическая винтовка Crosman 397.
