Вооружение
Пушечное вооружение
Два спаренных зенитных автомата 2А38М имеют:
- 2 ствола, стреляющих поочередно, что позволяет получить большой темп стрельбы в пределах от 1950 до 2500 выстр./мин;
- автономную испарительную систему охлаждения стволов, позволяющую использовать питьевую воду с незначительным ее расходом;
- индукционный датчик начальной скорости снаряда, что повышает точность стрельбы автомата в составе зенитного комплекса;
- датчик переднего положения, по сигналу которого определяется готовность автомата к стрельбе (положение подвижных частей автомата) и работает счетчик оставшихся патронов;
- систему пироперезарядки с тремя пиропатронами, позволяющую проводить дистанционное устранение задержек типа “осечка”.
Характеристики 30-мм зенитного автомата 2А38М
- Тип патрона — 2А42
- Калибр — 30 мм
- Темп стрельбы — 1950-2500 выстр./мин.
- Начальная скорость снаряда — 960 м/с
- Ресурс ствола — 8000 выстр
- Масса оружия — 195 кг
- Масса патрона — 0,842 кг
- Масса снаряда — 0,389 кг.
- Длина автомата — 3478 мм
- Усилие отдачи — 62 кН
- Напряжение питания электроспуска и контактора от источника постоянного тока — 24 В
- Перезарядка — пиротехническая и ручная
- Количество пиропатронов — 3 шт
- Управление стрельбой — дистанционное
- Условия эксплуатации — ±50 °С
Технические характеристики системы 30-мм зенитного автомата 2А38М на на ЗРПК «Панцирь-С1»
- Боезапас: 1400 выстрелов
- Дальность эффективного поражения: до 4-х километров
- Скорость огня (общая): 5 тысяч выс/мин
- Высота поражения — 0 — 3000 м
- Боеприпас: бронебойно-зажигательный
Ракетное вооружение
Комплекс «Панцирь» оснащен 12 новыми ЗУР 57Э6 (экспортное обозначение 57Э6Е), внешне и по компоновке похожими на ракеты 9М311 ЗРПК «Тунгуска». Конструкция — двухступенчатая ракета со стартовой и маршевой ступениями, аэродинамическая схема — «утка». Система управления и наведения — радиокомандное управление. Двигатель — РДТТ на стартовой ступени, на маршевой ступени двигателя нет. Корпус ракеты бикалиберный, двигатель находится во второй отделяющейся ступени. Ракета имеет малое полетное время на стартовом участке. Боевая часть состоит из стрежневых поражающих элементов. В ракете используется воздушно-динамических рулевой привод.
Тактико-технические характеристики ЗУР 57Э6Е
- Длина ракеты — 3160 мм
- Диаметр 1 ступени — 90 мм
- Диаметр 2 ступени — 76 мм
- Масса с ТПК — 94 кг
- Масса без ТПК — 75.7 кг
- Масса БЧ — 20 кг
- Масса ВВ — 5.5 кг
- Дальность действия — 1-18 км
- Высота поражения — 5-15000 м
- Скорость максимальная — 1300 м/с (к концу работы стартовой ступени)
- Скорость средняя — 900 м/с (на дальность 12 км )
- Скорость средняя — 780 м/с (на дальность 18 км )
- Скорость цели максимальная — 1000 м/с
- Скорость баллистического торможения — 40 м/с на 1 км пути (маршевая ступень)
- Продолжительность стартового участка — 2.4 с
- Вероятность поражения воздушной цели — 0.7-0.95
- Тип БЧ — стержневая осколочная БЧ, возможно, 14Ф6
- Взрыватели БЧ — контактный и неконтактный
Технические характеристики ЗУР 57Э6Е на ЗРПК «Панцирь-С1»
- Боекомплект, шт:- 8 — 12
- Длина ЗУР в контейнере, мм — 3300
- Масса ракеты в контейнере, кг — 94

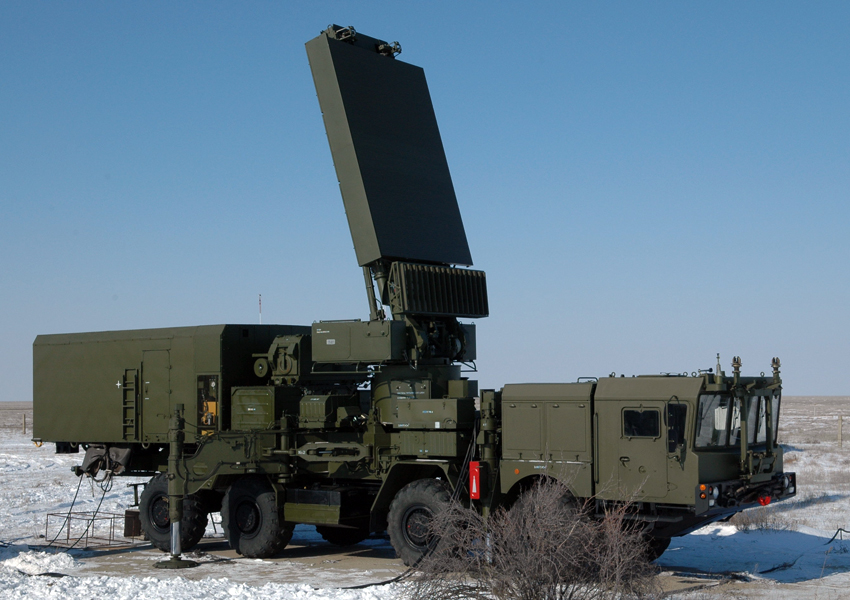

96Л6-1 / 96Л6Е Всевысотный обнаружитель
ДАННЫЕ НА 2014 г. (в работе)96Л6-1 / 96Л6Е «Всевысотный обнаружитель»
Мобильный радиолокационный комплекс обнаружения аэродинамических и баллистических объектов на малых, средних и больших высотах. РЛС разработана и выпускается концерном ПВО «Алмаз-Антей». Первый публичный показ РЛС 96Л6Е состоялся на авиасалоне МАКС-2001 в Раменском. Государственные испытания РЛС 96Л6Е успешно завершены в 2005 г. РЛС 96Л6-1 принята на вооружение войск ВКО России Приказом Министра обороны в 2008 г. (источник).
Серийное производстве РЛС ведется Лианозовским электро-механическим заводом (ОАО «НПО «ЛЭМЗ») как минимум с 2007 г. В октябре 2011 г. НПО «ЛЭМЗ» принято решение о продлении Государственных испытаний антенного поста 96Л6АП на 2012 г. (ист. — Годовой отчет ОАО «НПО «ЛЭМЗ» за 2011 г.).
Назначение: РЛС кругового обзора с полноприводной по азимуту многолучевой антенной решеткой, обеспечивающей сканирование лучом в угломестной плоскости, автоматически выдает на РПН информацию о воздушной обстановке по широкому классу аэродинамических целей типа самолетов, вертолетов и БПЛА на высотах до 100 км с выдачей целеуказания ЗРК и ЗРС ПВО. РЛС 96Л6Е включаются в состав батарей ЗРС С-300ПМУ1, С-300ПМУ2, С-400, а так же может сопрягаться с КП АСУ типа «Байкал-1Э», «Сенеж-М1Э» или КП РТВ типа «Основа-1Э», «Поле-Э» и др. РЛС обеспечивает выдачу трех координат целей — азимута, угла места и дальности.
Антенный пост РЛС может устанавливаться на специальную вышку для обнаружения целей на предельно малых высотах, а так же в условиях лесной и пересеченной местности (источник).
РЛС 96Л6Е обеспечивает (источник):— обзор заданных зон обнаружения и автоматический отбор первоочередных целей для завязки трасс;— автозахват на автосопровождение трасс целей (пеленгов) с присвоением номеров;— опознавание государственной принадлежности целей;— автоматический отбор первоочередных целей для выдачи ЦУ на РПН;— автоматическую выдачу на РПН координат целей, сопровождаемых РПН, для обеспечения координатной поддержки;— распознавание 4-х классов целей — самолетов, вертолетов, БПЛА и ракет.
Сопряжение РЛС 96Л6Е с ЗРС С-300ПМУ и С-300ПМУ1 осуществляется по кабелю; с системой С-300ПМУ2 — с использованием выносного рабочего места 965РР03Е (источник) по радиорелейной и волоконно-оптической линиям связи (источник).
Исполнение РЛС: РЛС 96Л6Е выполняется в двух вариантах — на одной и на двух транспортных единицах (источник).Состав РЛС 96Л6Е на одной транспортной единице:— антенное устройство 966АА01Е (источник);— контейнер 966ФФ03Е (источник) с приемо-передающей аппаратурой, аппаратурой обработки информации, рабочим местом оператора, аппаратурой связи и системой государственного опознавания, комплектом ЗИП-0;— транспортная машина ТМ966Е на шасси МЗКТ-7930 с системой автономного электроснабжения СЭП-2Л (источник) на базе генератора с отбором мощности от двигателя шасси;— комплект кабелей.
Состав РЛС 96Л6Е на двух транспортных единицах:— антенный пост 966АА00Е / 96Л6АП (источник) — автопоезд в составе автотягача и полуприцепа, на котором размещены антенное устройство 966АА01Е (источник), система автономного электроснабжения СЭС-75 / СЭС-75М (источник), комплект кабелей;— аппаратный пост 966ФФ00Е (источник) — автопоезд в составе автотягача и полуприцепа, на котором размещены контейнер 966ФФ03Е (источник) с системой автономного электроснабжения СЭС-75 / СЭС-75М (источник).Вариант исполнения 96Л6Е на двух транспортных единицах допускает разнос на позиции антенного и аппаратного постов до 100 м.
РЛС 96Л6Е могут придаваться (источник):— средства внешнего электроснабжения 98Э6У (источник);— автомобили для буксировки 98Э6У;— вышка 966АА14 (источник) — вышка 40В6М (источник) с тягачом для транспортирования МАЗ-537Г / 74106 (источник);— выносные рабочие места операторов (до 4-х);— комплект ЗИП групповой П28Е (источник);— для связи на марше РЛС комплектуется системой голосовой связи 14Я6-5 (источник).
Электроснабжение РЛС может осуществляться от автономных, встроенных средств СЭП-2Л, СЭС-75 (СЭС-75М), от придаваемых внешних средств электропитания типа 98Э6У или от промышленной электросети (источник).
ТТХ РЛС (по умолчанию — источник, 2014 г.):Расчет — 3 чел (источник)
Диапазон частот излучения — С (с автоматической перестройкой частоты)Количество одновременно обнаруживаемых целей — 100
Дальность действия:— 5-300 км— 400 км (источник)Высота обнаружения целей максимальная — 100 км
РЛС на военной службе
Все же больше всего радары приглянулись военным. Тем более, что эти технологии первоначально создавались для военного применения и практически реализовались перед Второй мировой войной. Все крупнейшие государства активно применяли РЛС для выявления кораблей и самолетов неприятеля. Причем их использование решало исход многих битв.
На сегодняшний день новые радиолокационные станции применяются в весьма широком спектре военных задач. Это и слежение за межконтинентальными баллистическими ракетами и артиллерийская разведка. Все самолеты, вертолеты, военные корабли обладают своими РЛС. Радары – это вообще основа систем ПВО.
Радиолокационная станция 55Ж6УМ «Ниобий»
О ходе строительства новых РЛС сообщает выпуск заводской газеты Нижегородского машиностроительного завода «Нижегородский машиностроитель» от 19 декабря 2013 года. По данным издания, в прошлом году предприятие произвело девять комплектов радиолокационной станции «Небо-М», а также начало строительство серийных станций новой модели «Ниобий». Кроме того, в ближайшем будущем нижегородские специалисты примут участие в разработке отдельных элементов новых модификаций этих РЛС, а затем примутся за изготовление опытных образцов. План на прошлый 2013 год подразумевал изготовление двух комплектов РЛС «Ниобий». В новом 2014 году производство этих систем продолжится.
Радиолокационная станция 55Ж6УМ «Ниобий» представляет собой дальнейшее развитие систем семейства «Небо», разработка которых началась во второй половине восьмидесятых годов. РЛС «Ниобий» предназначена для наблюдения за воздушным пространством, обнаружения различных целей и определения их координат. По имеющимся данным, станция 55Ж6УМ способна находить и сопровождать как аэродинамические (самолеты, вертолеты, крылатые ракеты и т.д.), так и баллистические (боевые блоки ракет) цели. Аппаратура станции позволяет обнаруживать цель, определять ее координаты и государственную принадлежность и передавать информацию на командный пункт или зенитным комплексам. Кроме того, имеется возможность пеленговать источники помех и определять их местоположение.
Станция «Ниобий» является непосредственным развитием базового варианта РЛС «Небо-У» с изменением состава оборудования, выполненным на новой элементной базе. Проект новой радиолокационной станции разрабатывался Нижегородским научно-исследовательским институтом радиотехники. Проектная документация была подготовлена к 2010 году, после чего началось строительство опытного образца. В конце того же года первый экземпляр комплекса «Ниобий» прошел приемку заказчика, а в 2011-м стартовали его испытания.
Радиолокационная станция 55Ж6УМ состоит из нескольких модулей, устанавливаемых на колесном шасси. Это антенно-аппаратный комплекс, кабина управления с рабочими местами расчета и автономная система электроснабжения с собственными генераторами. После прибытия на позицию расчет радиолокационной станции производит развертывание технических средств и их подготовку к работе. В некоторых рекламных материалах содержится неоднозначная информация о времени развертывания: указанное время около 5 минут выглядит сомнительным. Для сравнения, на развертывание станции «Небо-У» требуется более 20 часов. Вероятно, в рекламные материалы по РЛС «Ниобий» вкралась ошибка, из-за чего реальное время подготовки систем в разы превышает указанное.
В составе антенно-аппаратного комплекса РЛС «Ниобий» имеется антенна с активной фазированной решеткой, обеспечивающая комплексу высокие характеристики. РЛС «Ниобий» может контролировать воздушное пространство в радиусе от 10 до 600 километров без ограничений по азимуту. Максимальная высота обнаружения цели – 80 км при угле места от 0° до 30°. При досопровождении цели максимальный угол места увеличивается до 50°. Максимальная скорость цели, при которой возможно ее обнаружение и сопровождение, 8000 км/ч. Для обеспечения высоких характеристик обнаружения высотомер и дальномер станции работают в разных диапазонах, в метровом и дециметровом соответственно.
Условная цель с эффективной площадью рассеяния 1 кв.м., летящая на высоте 30 км может быть обнаружена на расстоянии до 430 километров. Электроника станции «Ниобий» имеет разрешающую способность по дальности до 500 метров и по направлению на цель до 5,4°. Среднеквадратическая ошибка по дальности для цели с ЭПР 1 кв.м равняется 80 метрам, по азимуту – 15 минут. Производительность электронного оснащения позволяет одновременно вести до 200 трасс. Темп выдачи информации – 10 с.
В производстве радиолокационных станций 55Ж6УМ «Ниобий» участвуют несколько организаций. Окончательную сборку осуществляет Нижегородский машиностроительный завод. Часть комплектующих производят смежные предприятия. К примеру, новосибирский завод «Электроагрегат» весной 2013 года начал производство систем энергоснабжения для новой РЛС. Подобная совместная работа будет продолжаться в течение нескольких следующих лет.
В ближайшем будущем производство серийных радиолокационных станций семейства «Небо», в том числе «Ниобий», продолжится. В течение ближайших лет вооруженные силы получат несколько комплектов РЛС различных модификаций.
По материалам сайтов:http://jscnmz.ru/http://nniirt.ru/http://aex.ru/
http://militaryrussia.ru/blog/topic-618.html
Модификации 96Л6Е — всевысотный обнаружитель
РЛС 96Л6Е с полноповоротной по азимуту многолучевой антенной решеткой, обеспечивающей сканирование лучом в угломестной плоскости, автоматически выдает на РПН 30Н6Е, 30Н6Е1, 30Н6Е2 информацию о воздушной обстановке по широкому классу аэродинамический целей: самолетам, крылатым ракетам (в том числе изготовленным по технологии «Стелс») и средствам ВТО. За счет адаптивного использования широкобазовых сигналов и многочастотной работы РЛС обеспечивает высокоэффективное обнаружение как маловысотных целей, так и целей на средних и больших высотах. Для обнаружения целей на предельно малых высотах, в условиях лесной и пересеченной местности антенное устройство локатора может подниматься на специальную вышку — 966АА14.
РЛС 96Л6Е обеспечивает: обзор заданных зон обнаружения и автоматический отбор первоочередных целей для завязки трасс; автозахват на автосопровождение трасс целей (пеленгов) с присвоением номеров; опознавание государственной принадлежности целей; автоматический отбор первоочередных целей для выдачи ЦУ на РПН; автоматическую выдачу на РПН координат целей, сопровождаемых РПН, для обеспечения координатной поддержки; распознавание 4-х классов целей — самолетов, вертолетов, ДПЛА и ракет.
Сопряжение РЛС 96Л6Е с С-300ПМУ, С-300ПМУ1 осуществляется по кабелю, с системой С-300ПМУ2 сопряжение осуществляется с использованием выносного рабочего места 965РР03Е по радиорелейной и волоконно-оптической линии связи.
РЛС 96Л6Е имеет два варианта исполнения: вариант исполнения на одной транспортной единице; вариант исполнения на двух транспортных единицах.
В варианте исполнения на одной транспортной единице в состав РЛС 96Л6Е входят: антенное устройство 966АА01Е; контейнер 966ФФ03Е с приемо-передающей аппаратурой, аппаратурой обработки информации, рабочим местом оператора, аппаратурой связи и системой государственного опознавания, комплектом ЗИП-0; транспортная машина ТМ966Е на базе самоходного шасси МЗКТ-7930 «Астролог», с системой автономного электроснабжения СЭП-2Л на базе генератора отбора мощности от двигателя самоходного шасси; комплект кабелей.
В варианте исполнения на двух транспортных единицах в состав РЛС 96Л6Е входят: антенный пост 966АА00Е — автопоезд в составе автотягача и полуприцепа, на котором размещены антенное устройство 966АА01Е, система автономного электроснабжения СЭС-75 (СЭС-75М) или аналогичная, комплект кабелей; аппаратный пост 966ФФ00Е — автопоезд в составе автотягача и полуприцепа, на котором размещены контейнер 966ФФ03Е с системой автономного электроснабжения СЭС-75 (СЭС-75М) или аналогичной.
Вариант исполнения 96Л6Е на двух транспортных единицах допускает разнос на позиции антенного и аппаратного постов до 100 м.
РЛС 96Л6Е могут придаваться: средства внешнего электроснабжения 98Э6У; автомобили для буксировки 98Э6У; вышка 966АА14 — оборудованная вышка 40В6М с тягачем для транспортирования МАЗ-537Г (74106); выносные рабочие места оператора (до 4-ех); комплект ЗИП групповой П28Е.
Электроснабжение может осуществляться от автономных, встроенных средств СЭП-2Л, СЭС-75 (СЭС-75М), от придаваемых внешних средств электропитания типа 98Э6У или от промышленной электросети через СВЭП 98Э6У.
Срок службы — не менее 20 лет.
Полный ресурс работы до 25 000-30 000 часов с учетом капитального ремонта. Срок службы до первого капитального ремонта — не менее 10 лет, ресурс работы 12 000 часов.
Имеется одиночный ЗИП-0 в каждой РЛС, предусмотрен ЗИП групповой в полуприцепе П28Е для трех РЛС.

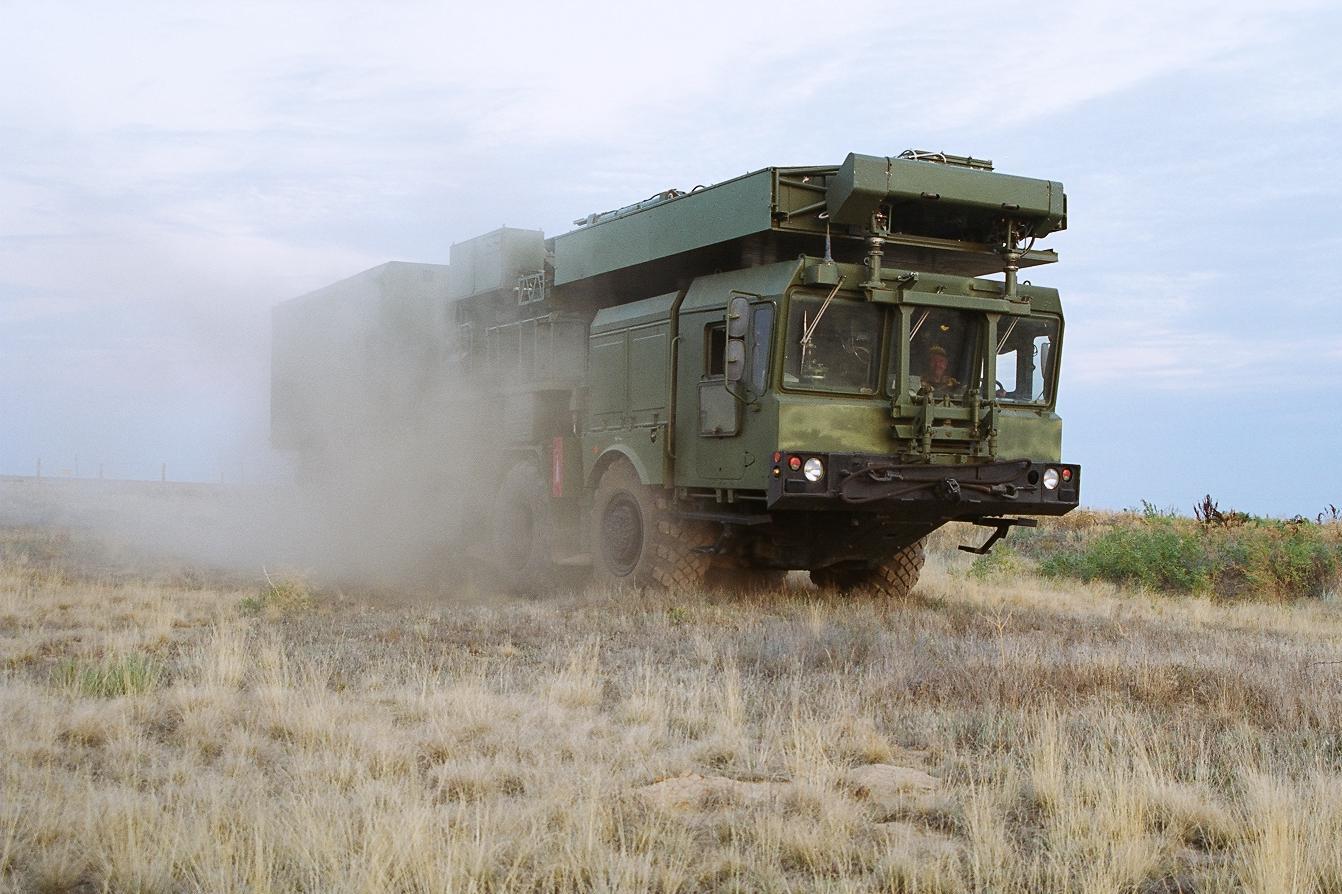

Способ перемещения РЛС 96Л6Е — своим ходом, пробег не менее 10 000 км. РЛС перевозится железнодорожным, водным и воздушным транспортом.
Для связи на марше РЛС 96Л6Е комплектуется аппаратурой речевой связи типа 14Я6-5.
Основные тактико-технические характеристики
Радары непрерывного действия
Радары непрерывного действия функционируют постоянным излучением электромагнитных волн и пользуются эффектом Доплера. Его принцип в том, что частоты электромагнитных волн, отраженные от объектов, приближающихся к источникам сигналов, будут выше, чем от удаляющихся объектов. При этом частоты излучаемых импульсов остаются неизменными. Такими радиолокаторами не фиксируются неподвижные объекты, их приемники улавливают только волны с частотами выше или ниже излучаемых.
Известно еще и о так называемых вторичных радиолокаторах, используемых в авиации для опознавания самолетов. В таких радиолокационных комплексах имеются еще и самолетные ответчики. В ходе облучения воздушных судов электромагнитными сигналами ответчики выдают дополнительные данные, такие как высота, маршрут, номер борта, а также государственная принадлежность.
У нашей ПВО надежный «Фундамент»
Система ПВО способна со стопроцентной эффективностью отразить налет любой интенсивности, если есть возможность свести воедино все получаемые с десятков РЛС данные о противнике в единую сеть, которая, обладая ежесекундно обновляемой информацией о противнике, сможет распределить цели между средствами поражения.
mil.ru
Комплекс средств автоматизации (КСА) «Фундамент».
Для этого сейчас в войска противовоздушной и противоракетной обороны ВКС России поступают современные АСУ – комплексы средств автоматизации (КСА) «Фундамент».
Комплексы нового поколения предназначены для создания единой автоматизированной радиолокационной системы. Они позволяют командным пунктам и пунктам управления частей и подразделений радиотехнических войск ПВО получать информацию о воздушной обстановке в автоматизированном режиме. В отличие от своих предшественников эти КСА универсальны, они сопрягаются с любыми радиолокационными станциями.
Тактико-технические характеристики (для экспортных модификаций ракет)
Для наглядности приведены характеристики ракеты 48Н6Е ЗРК «Форт» (С-300)
Характеристика | проект | 48Н6Е | 9M96E2-1 | 9М96Е | 9М100 | 9М100E | |
Количество ракет в ячейке УВП | 1 | 1 | 1 | 1 | 4 | ||
Количество ступеней | 1 | 1 | 1 | 1 | 1 | 1 | |
Двигатель | РДТТ | РДТТ | РДТТ | РДТТ | РДТТ | РДТТ | РДТТ |
Максимальная дальность стрельбы, км | 70 | 120 | 120 | 120 | 40-50 | 10-15 | 15 |
Минимальная дальность стрельбы, км | 5 | 1 | 2,5 | 1 | 0,5 | ||
Максимальная высота цели, км | 27 | 30 | 30 | 20 | 8 | ||
Минимальная высота цели, м | 10 | 5 | 5 | 5 | 5 | ||
Масса ракеты, кг | 1800 | 420 | 598 | 330 | 140 | ||
Масса боевой части, кг | 145 | 24 | 24 | 24 | 14,5 | ||
Длина ракеты, м | 7,50 | 5.35 | 5,6 | 4,75 | 2,50 | 3,17 | |
Диаметр корпуса, мм | 519 | 240 | 240 | 240 | 125 | 200 | |
Размах крыльев, мм | 1134 | 480 | 536 | ||||
Скорость ракеты, м/c | 3000 | 2100 | 900 | ||||
Максимальная скорость цели, м/с | 2800 | 4800 | 4800 | 1000 | 1000 |
Вооружение
Пушечное вооружение
Два спаренных зенитных автомата 2А38М имеют:
- 2 ствола, стреляющих поочередно, что позволяет получить большой темп стрельбы в пределах от 1950 до 2500 выстр./мин;
- автономную испарительную систему охлаждения стволов, позволяющую использовать питьевую воду с незначительным ее расходом;
- индукционный датчик начальной скорости снаряда, что повышает точность стрельбы автомата в составе зенитного комплекса;
- датчик переднего положения, по сигналу которого определяется готовность автомата к стрельбе (положение подвижных частей автомата) и работает счетчик оставшихся патронов;
- систему пироперезарядки с тремя пиропатронами, позволяющую проводить дистанционное устранение задержек типа “осечка”.
Характеристики 30-мм зенитного автомата 2А38М
- Тип патрона – 2А42
- Калибр – 30 мм
- Темп стрельбы – 1950-2500 выстр./мин.
- Начальная скорость снаряда – 960 м/с
- Ресурс ствола – 8000 выстр
- Масса оружия – 195 кг
- Масса патрона – 0,842 кг
- Масса снаряда – 0,389 кг.
- Длина автомата – 3478 мм
- Усилие отдачи – 62 кН
- Напряжение питания электроспуска и контактора от источника постоянного тока – 24 В
- Перезарядка – пиротехническая и ручная
- Количество пиропатронов – 3 шт
- Управление стрельбой – дистанционное
- Условия эксплуатации – ±50 °С
Технические характеристики системы 30-мм зенитного автомата 2А38М на на ЗРПК “Панцирь-С1”
- Боезапас: 1400 выстрелов
- Дальность эффективного поражения: до 4-х километров
- Скорость огня (общая): 5 тысяч выс/мин
- Высота поражения – 0 – 3000 м
- Боеприпас: бронебойно-зажигательный
Ракетное вооружение
Комплекс «Панцирь» оснащен 12 новыми ЗУР 57Э6 (экспортное обозначение 57Э6Е), внешне и по компоновке похожими на ракеты 9М311 ЗРПК «Тунгуска». Конструкция – двухступенчатая ракета со стартовой и маршевой ступениями, аэродинамическая схема – “утка”. Система управления и наведения – радиокомандное управление. Двигатель – РДТТ на стартовой ступени, на маршевой ступени двигателя нет. Корпус ракеты бикалиберный, двигатель находится во второй отделяющейся ступени. Ракета имеет малое полетное время на стартовом участке. Боевая часть состоит из стрежневых поражающих элементов. В ракете используется воздушно-динамических рулевой привод.
Тактико-технические характеристики ЗУР 57Э6Е
- Длина ракеты – 3160 мм
- Диаметр 1 ступени – 90 мм
- Диаметр 2 ступени – 76 мм
- Масса с ТПК – 94 кг
- Масса без ТПК – 75.7 кг
- Масса БЧ – 20 кг
- Масса ВВ – 5.5 кг
- Дальность действия – 1-18 км
- Высота поражения – 5-15000 м
- Скорость максимальная – 1300 м/с (к концу работы стартовой ступени)
- Скорость средняя – 900 м/с (на дальность 12 км )
- Скорость средняя – 780 м/с (на дальность 18 км )
- Скорость цели максимальная – 1000 м/с
- Скорость баллистического торможения – 40 м/с на 1 км пути (маршевая ступень)
- Продолжительность стартового участка – 2.4 с
- Вероятность поражения воздушной цели – 0.7-0.95
- Тип БЧ – стержневая осколочная БЧ, возможно, 14Ф6
- Взрыватели БЧ – контактный и неконтактный
Технические характеристики ЗУР 57Э6Е на ЗРПК “Панцирь-С1”
- Боекомплект, шт:- 8 – 12
- Длина ЗУР в контейнере, мм – 3300
- Масса ракеты в контейнере, кг – 94
Новейшие системы РЛС «Небо-М» заступили на дежурство в Крыму
- cdn.iz.ru
Размещенные в Крыму российские радиолокационные станции (РЛС) позволяют контролировать обстановку в воздушном пространстве над всем Черным морем. Высокоточные системы 55Ж6М «Небо-М» способны обнаруживать широкую номенклатуру сложных целей — от самолетов и вертолетов до крылатых ракет и гиперзвуковых аппаратов. Такие комплексы монтируются на машинах и могут быть оперативно развернуты в любой части полуострова. В Сирии 55Ж6М доказали свою высокую эффективность на авиабазе Хмеймим. Как рассказали «Известиям» в главном командовании Воздушно-космических войск, системы «Небо-М» переброшены в Крым в начале нынешнего года. Эти РЛС вошли в состав 31-й дивизии ПВО. Расчеты станций уже заступили на дежурство.
«Небо-М» относится к межвидовым РЛС больших и средних высот и является самой совершенной в своем классе. Система отличается помехоустойчивостью и максимальной автоматизацией всех процессов. Комплекс способен увидеть до 200 целей, летящих со скоростями до 18 тыс. км/ч, в радиусе до 1800 км и на высотах до 600 км. Радар может обнаруживать, сопровождать и захватывать цели за пределами а одновременно работает в метровом, дециметровом и сантиметровом диапазонах. Это позволяет системе вычислять координаты целей с точностью до сантиметра. РЛС определяет не только координаты воздушного объекта, но и его государственную принадлежность. Компьютеры системы способны выявлять стелс-цели. Для этого разработан специальный алгоритм. Он в автоматическом режиме анализирует слабые отраженные сигналы в трех диапазонах и идентифицирует «невидимок».
Радиолокационный комплекс 55Ж6М создан на базе четырех автомобилей БАЗ 6909-015 высокой проходимости. Три из них — радиолокационные станции — метрового, дециметрового и сантиметрового диапазона соответственно. Их легко отличить по многометровым ажурным антеннам сложной конфигурации. Каждый из этих модулей обеспечен встроенным источником энергоснабжения и гидравлическими системами свертывания-развертывания антенн. Это позволяет подготовить РЛС к работе за 15 минут. Благодаря высокой мобильности станции «Небо-М» могут быстро менять позиции и уходить из-под удара противорадиолокационных ракет.
В четвертой машине находится пункт управления и обработки информации. Фактически это миниатюрный вычислительный центр.
Благодаря развертыванию в Крыму станций семейства «Небо» над всей акваторией Черного моря будет создано сплошное радарное поле, рассказал «Известиям» бывший начальник зенитных ракетных войск генерал-лейтенант Александр Горьков. По его словам, с помощью 55Ж6М можно контролировать воздушное пространство до проливов Босфор и Дарданеллы.
— Это станции дальнего обнаружения, которые позволяют контролировать воздушную обстановку, отслеживать активность авиации и выявлять потенциальные угрозы на дальних подступах, — отметил эксперт.
Основа системы противовоздушной обороны Крыма — 31-я дивизия ПВО. Входящие в ее состав полки — 12-й в Севастополе и 18-й в Феодосии — получили системы С-300 и С-400. В Крыму стоят на боевом дежурстве зенитные ракетно-пушечные комплексы «Панцирь-С». В ближайшее время 1096-й зенитно-ракетный полк Черноморского флота будет перевооружен на комплекс «Бук».
С гарантией
Все принятые в последнее время на вооружение наших Воздушно-космических сил РЛС отличает помехоустойчивость и максимальная автоматизация всех процессов. Современные радары войск противовоздушной и противоракетной обороны ВКС России способны максимально эффективно мониторить воздушное пространство, отслеживая передвижение самолетов иностранных государств и пуски ракет противника.
Новейшие РЛС и зенитные ракетные системы ПВО полностью контролируют воздушную обстановку на всей территории нашей страны. Силы и средства системы противовоздушной обороны России многократно дублируют друг друга.
Никто и ничто в наше небо незаметно и безнаказанно не прокрадется. Заметят и собьют.
