57 мм установка А-220 – А-220М

Описание конструкции

Установка А-220М представляет собой модернизацию ранее разработанной установки А-220 и предназначена для установки на Сторожевые корабли проекта 22460Е, Ракетные катера проекта 205, , Ракетно-артиллерийские катера проекта 20970 «Катран», Сторожевые корабли проекта 22500 и Корабли береговой охраны проекта СРК-2100. Модернизация коснулась элементной базы установки. Следящие приводы заменены на современные электрогидравлические, кроме того введена система автоматизированного управления и контроля. Стрельба ведётся 57-мм осколочно-фугасными снарядами 53-УОФ-281У, входящими в боекомплект автоматической пушки С-60. В бункере установки размещено 400 выстрелов. Дополнительные выстрелы могут перевозиться на стеллажах в корабле. Основными составляющими являются: качающаяся часть, станок, бункер, система автоматизированного управления, пульт управления и защита установки.

Качающаяся часть состоит из ствола с казёнником, установленных на люльке. Люлька оборудована тормозом отката, системой охлаждения, механизмами досылки, поперечной подачи снарядов и экстракции гильзы и ударно-спусковым механизмом. Качающаяся часть установлена в станок, в котором расположены механизмы подачи боеприпасов, гидросистема и система наведения с электрогидравлическими приводами. Бункер служит для размещения боеприпасов. Боеприпасы подаются винтовым шнеком, закреплённым под станком установки. Через шнек выстрелы попадают в коллектор, сопряжённый с вертикальным элеватором, из которого в свою очередь осуществляется подача в транспортёр артиллерийской части. Механизмы бункера установки работают от электрических приводов. Из транспортёра выстрелы выходят на линию досылки и автоматически досылаются в канал ствола. Вся работа механизмов артиллерийской части производится с помощью энергии откатных частей. Установка защищена броневым алюминиевым коробом. Система автоматического управления и контроля обеспечивает ведение огня в автоматическом режиме, а также осуществляет наблюдение за узлами установки. В случае выхода из строя какого-либо из узлов, позволяет оперативно определить место поломки. Для увеличения скорострельности в установке используется система охлаждения. Охлаждающим телом служит морская вода. Вода подаётся под давлением от 5,5 до 8 кгс/см². Средний расход воды — 5,3 л/с.

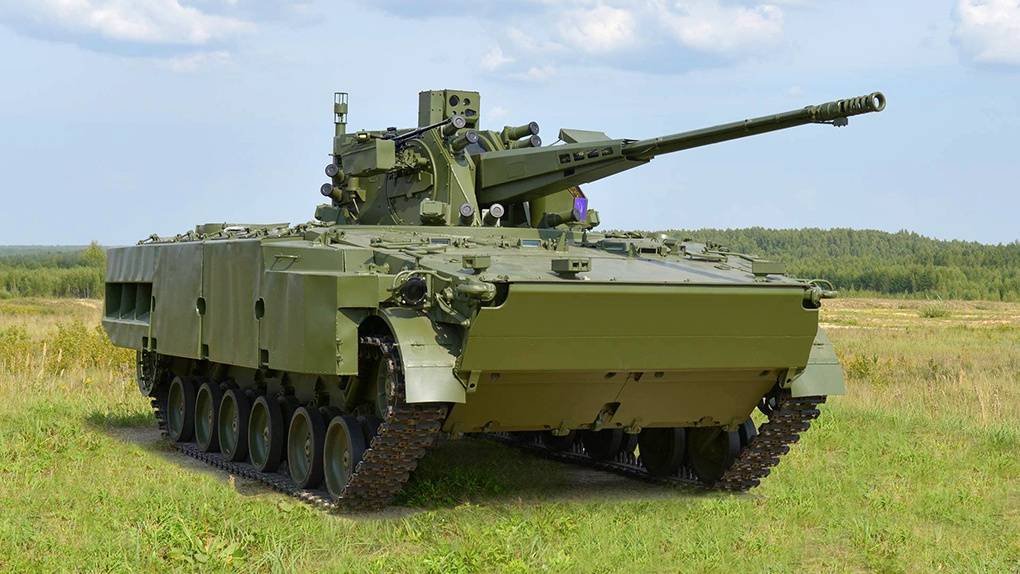

Использование в боевом модуле Байкал для Т-15

Под кодом АУ-220М орудие было переработано с корабельного в боевой модуль для установки на шасси сухопутной техники.

Получивший название “Байкал” боевой модуль предназначен для установки на БМП для добавления огневой мощи против таких бронированных воздушных целей, как штурмовики и тяжёлые ударные вертолёты. По интервью заместителя генерального директора корпорации «УралВагонЗавод» Вячеслава Халитова цель заключается в замене 30мм орудия БМП Армата Т-15 на 57мм в первую очередь для повышения эффективности борьбы с воздушными целями.

Необитаемый «Байкал»

Изюминка комплекса — боевой модуль АУ220М (или «Байкал»), оснащенный 57-мм пушкой 2А91. Тут, кстати, уместно историческое отступление. Впервые артиллерийское орудие калибра 57-мм появилось в нашей стране в 1940 году — это была противотанковая пушка ЗИС-2. Она в тот период была самой мощной в мире среди артиллерийских средств, предназначенных для борьбы с танками. Поскольку подходящих целей на тот период не имелось, ЗИС-2 в 1941-м сняли с серийного производства, отметив в обосновании: в связи с избыточной бронепробиваемостью.

Правда, спустя два года, когда у вермахта появились «Тигры» и «Пантеры», производство возобновили. Кстати, и сегодня ЗИС-2 находится на вооружении армий ряда африканских стран.

Поэтому отчасти обращение к калибру 57-мм можно считать не случайным: у конструкторов есть определенный опыт, в том числе боевого использования. Такое вооружение — это значительный плюс по сравнению с ЗСУ-23-4 «Шилка», которую постепенно и заменит «Деривация-ПВО». Ведь у той калибр счетверенной пушки всего 23-мм.

Пресс-служба ЦНИИ Буревестник

Явное превосходство и по таким важнейшим характеристикам, как дальность и высота поражения целей. Если у «Шилки» это соответственно 2500 и 1500 м, то у нового зенитного артиллерийского комплекса 14 500 м и 4500 м (по некоторым данным до 7500 м). Что называется, почувствуйте разницу!

При этом вполне достойная скорострельность — 120 выстрелов в минуту, а начальная скорость 57-мм снаряда — 1000 м/с. Причем, это не только многофункциональный снаряд, что уже само по себе хорошо, а с дистанционным подрывом у цели.

На практике это будет выглядеть так: совсем необязательно прямое попадание в воздушную цель — достаточно разрыва рядом, чтобы осколками нейтрализовать ее. В связи с активным применением беспилотников это особенно актуально.

Экипаж из трех человек (командир, механик-водитель и оператор-наводчик) в боевом модуле не располагается — управление производится дистанционно. Иными словами, возросла выживаемость зенитчиков на поле боя.

Обнаружение и сопровождение целей осуществляется прицельно-разведывательным комплексом пассивного типа, который дает возможность кругового обзора. Достаточно сказать, что оптико-электронная станция позволяет на расстоянии до 10 км обнаружить цель размером 2,3 на 2,3 м. То есть танк или вертолет — основные угрозы для 2С38 «Деривация-ПВО» на поле боя — будут вовремя обнаружены.

В целом вооружение комплекса позволяет при необходимости обеспечивать не только прикрытие частей и подразделений с воздуха, но и их огневую поддержку. Во всяком случае, броня любого бронетранспортера или БМП 57-миллиметровке вполне по зубам.

И на море тоже…

Как сообщил в конце августа генеральный директор «Уралвагонзавода» Александр Потапов, «Деривация-ПВО» прошла предварительное тестирование и в будущем году опытно-промышленная партия пройдет государственные испытания. Предполагается, что в 2022-м начнется поставка комплекса в подразделения ПВО Сухопутных войск.

Морской боевой модуль сможет успешно бороться с малоразмерными беспилотниками и низколетящими вертолетами и самолетами, а при выполнении задач в прибрежной зоне поражать инженерные укрепления и наземную легкобронированную технику противника.

…Немаловажно, что «Деривация-ПВО» имеет серьезный задел для дальнейшего развития. В частности, речь может идти о продолжении роботизации комплекса, совершенствовании боеприпасов и т.д

Впрочем, применительно к столь перспективной новинке говорить о модернизации преждевременно.

Попытки модернизации и варианты

Ввиду невозможности прикрытия колонн на марше была предпринята попытка установить ЗАК на шасси тяжёлой бронетехники. Так появился зенитно-артиллерийский комплекс ЗПУ-57-2. В качестве базы использовалось шасси танка Т-55А.

Вместо закрытой башни использовалась открытая сверху вращающая рубка, в которой разместили спарку пушек АЗП-57, с системой наведения, комплекс получил название С-68.

Боекомплект комплекса составлял 300 выстрелов, которые были размещены в обоймах на стеллажах боеукладки корпуса и башни. Исключение составляли 52 снаряда расположенные под поликом башни.

Морская модификация пушки получила название АК-725, она устанавливалась на катера и корабли Советского ВМФ в период с 1950 по 1962 год. Так например этим комплексом были вооружены БДК (большие десантные корабли) того периода, а также большая часть ракетных катеров. Основным отличием от сухопутного варианта было водяное охлаждение стволов орудия и размещение боекомплекта в ленте.

Последняя попытка модернизации неплохого, в общем-то, орудия была предпринята в 90-е годы. Был разработан необитаемый модуль для установки на бронетехнику АУ220М, но на вооружение этот модуль в настоящее время не принят, так как военные посчитали, что для их целей на БМП вполне хватает 30 мм автоматических пушек и 100 мм пусковых установок.

Несмотря на совершенствование средств защиты и нападения сейчас активно ищется применение для устаревших, но все ещё грозных артиллерийских комплексов, в том числе и С-60. В настоящее время активно исследуется возможность применения этих орудий для вооружения бронетехники и использования их для поражения наземных целей.

Также рассматривается вариант применения этих орудия для вооружения скрытых огневых точек типа «Горчака», использования СЗА для вооружения лёгких катеров и судов флота.

Форсированные пушки

Гораздо интересней был другой путь решения задачи — при сохранении калибра и массы снаряда разогнать его побыстрее. Было придумано много разнообразных вариантов, но настоящим шедевром инженерной мысли оказались противотанковые пушки с коническим каналом ствола. Их стволы состояли из нескольких чередующихся конических и цилиндрических участков, а снаряды имели специальную конструкцию ведущей части, допускающую уменьшение ее диаметра по мере продвижения снаряда по каналу. Таким образом обеспечивалось наиболее полное использование давления пороховых газов на дно снаряда за счет уменьшения площади его поперечного сечения.

2,8/2-см осколочная граната обр. 41

Это остроумное решение было придумано еще до Первой мировой войны — первым патент на ружье с коническим каналом ствола получил немец Карл Руфф в 1903 году. Проводились опыты с коническим каналом ствола и в России. В 1905 году инженер М. Друганов и генерал Н. Роговцев предложили патент на ружье с коническим каналом ствола. А в 1940 году в конструкторском бюро артиллерийского завода № 92 в Горьком были испытаны опытные образцы стволов с коническим каналом. В ходе экспериментов удалось получить начальную скорость 965 м/с. Однако В.Г. Грабину не удалось справиться с рядом технологических трудностей, связанных с деформацией снаряда во время прохождения канала ствол, и добиться нужного качества обработки канала. Поэтому еще до начала Великой Отечественной войны Главное артиллерийское управление приказало прекратить опыты со стволами с коническим каналом.

Скорострельность и универсальность

АУ-220М представляет собой необитаемый пушечно-пулеметный модуль. Он предназначен для вооружения различных боевых платформ: боевых машин пехоты (БМП), как имеющихся в наличии (при их модернизации; созданная самоходная установка «Деривация-ПВО» размещена на БМП-3), так и перспективных — «Армата», «Курганец-25» и «Бумеранг». Модуль может быть также использован в качестве вооружения кораблей малого водоизмещения.

«Ключевая особенность разработки — в ее универсальности: АУ-220М можно как поставить на шасси БМП или БТР, так и разместить на кораблях или применять в стационарном варианте. Уверен, что этот модуль имеет все шансы стать бестселлером мирового рынка вооружений и внести достойный вклад в поддержание имиджа российского оружия и нашей страны в целом», — сообщил ТАСС директор по международному сотрудничеству Ростеха Виктор Кладов.

Артустановка имеет круговое вращение в 360 градусов по горизонту, дальность стрельбы — до 14,5 км с максимальной скорострельностью до 80 выстрелов в минуту (ранее в СМИ сообщали о 120). С пушкой спарен пулемет калибра 7,62 мм (боекомплект — 1000 патронов).

«Главное — пушка (калибр 57 мм) и новый механизм подачи боеприпасов, который обеспечивает такую высокую скорострельность. Очень выгодный калибр по современным меркам, потому что мощнее 30 мм и позволяет применять управляемые и корректируемые боеприпасы, на которые можно поставить электронику. У нас управляемыми боеприпасами на сегодняшний день стреляют танковые пушки 125 и 152 мм (артиллерийские установки «Мста-С» и «Коалиция-СВ» — прим. ТАСС). Но по сравнению с этими калибрами боекомплект 57 мм весит меньше. При использовании этой пушки, отличающейся высокой баллистикой, можно вести очень высокоточный огонь», — рассказал ТАСС об основных достоинствах АУ-220М военный эксперт Дмитрий Литовкин.

Размещаемый боезапас АУ-220М состоит из 80 унитарных боеприпасов. В боекомплект входят 57-мм снаряды: многофункциональный с дистанционно-контактным взрывателем, бронебойный и управляемый. По данным разработчиков, это позволяет эффективно поражать малоразмерные беспилотные летательные аппараты (БЛА), низколетящие самолеты и вертолеты, а также наземную легкобронированную технику и полевые укрепления.

ТТХ С-60 по сравнению с одноклассниками

Характеристики	С-60	60 SAK M1950	Bofors L70
Производитель	СССР	Швеция	Швеция
Длина ствола, мм	4480	3420	2800
Калибр, мм	57	2х57	40
Масса, кг	4800	2900	3850
Скорострельность, выстр/мин	120	120 на ствол	240
Дальность/досягаемость по высоте, м	6000/5000	6000/5000	5000/3000
Транспорт	буксируемая	СЗАУ	СЗАУ

При отличных баллистических характеристиках С-60 тем не менее не могла поддерживать и защищать колонны на марше, ввиду того что это была буксируемая пушка. Для того чтобы перевести систему в боевой режим требовалось время на развёртывание орудий, развёртывания системы управления и подвоз боеприпасов.

В то время как уступающие по характеристикам артсистемы вероятного противника изначально находились на самоходном шасси, что значительно ускоряло время их боевого развёртывания. Это в итоге и привело к снятию с вооружения и передаче в резерв этих орудий.

Дистанция применения орудия по глубине составляло до 6 км, при бронебойном или осколочном снаряде это было довольно эффективное средство поражения лёгкой бронетехники и живой силы противника.

В дальнейшем эти орудия в строю заменили более совершенные и снабжённые собственной радиолокационной станцией наведения ЗАК (зенитный артиллерийский комплекс) «Шилка» и «Тунгуска». Эти машины могли сопровождать колонны на марше, кроме того обладали достаточной скорострельностью для борьбы с реактивными самолётами противника.

ЦНИИ «Буревестник» – АУ А-220М и АУ-220М

АУ А-220М является модернизацией универсальной АУ А-220. В 67 году начинаются работы по проектированию универсальной АУ А-220 калибра 1х57-мм. К 68 году ЦНИИ «Буревестник» закончил работы по эскизному проекту. В 1975-77 году прототип установки проходил испытания на полигоне. Испытания признаны неудовлетворительными, и образец отправлен на доработку. 1977-78 год, проходят госиспытания АУ А-220 и СУО «Вымпел-220». Для испытаний использован катер проекта 206ПЭ. Госиспытания признают успешными, но на вооружение универсальная установка не поступает. В 2000-01 годах ЦНИИ «Буревестник» разрабатывает модернизацию АУ А-220. Модернизированная установка получает имя А-220М. Основное предназначение – установка на корабли водоизмещением более 250 тонн корабельного варианта А-220М.

Универсальная АУ А-220Установка предназначалась для вооружения кораблей водоизмещением более 250 тонн. АУ использовалась совместно с системой управления «Вымпел-220» и РЛС МР-123. Они обеспечивали наведение установки и сопровождение на надводные, наземные и воздушные цели на дальности до 5 километров. ПУС оснащался тиви-визором. Имелся резервный ПУС – визирная колонка с прицелом коллиматорного исполнения. В самой установке для уменьшения веса применялись сплавы алюминия. Канал ствола имел комбинированные нарезки. Установка обеспечивалась непрерывным водяным охлаждением. Для подачи боеприпасов применялась беззвеньевая шнековая подача.

Основные характеристики А-220:– боезапас 400 выстрелов;– дальность тиви-визора – 75 километров надводная цель, 7 километров воздушная уель;– высота 3.2 метра;– масса 6 тонн;– вертикальная наводка -5+80 0С;– горизонтальная наводка ±180 0С;– длина ствола 75 калибров;– откат 300 мм;– вес снаряда 6.5 килограмм;– начальная скорость снаряда 1км/с;– баллистическая дальность до 9 километров;– дальность по самоликвидатору до 6 километров;– средняя скорострельность 300 выстрелов в минуту;– одна очередь 50 выстрелов;– перерыв 20-30 секунд;– время реакции боевое 10-12 секунд;Опытная АУ А-220 установлена на надводном корабле №110 проекта 206ПЭ, который остался в составе ВМС.

Модернизированная корабельная АУ А-220МОсновное предназначение – установка на корабли водоизмещением более 250 тонн. По желанию ЦНИИ «Буревестник» готов модифицировать установку под любой современный корабль. Высокоскоростная установка является универсальной – поражает морские, наземные и воздушные цели. Работает при температурах -40+50 0С.

Состав артиллерийской установки А-220М:– автоматическая артчасть;– станок для установки артчасти с дополнительным оборудованием;– бункер, в котором хранятся боеприпасы;– защитные образования из сплавов алюминия;– ПУС для сопряжения с любой СУО;– СУО;Основные характеристики А-220М:-боеприпас унитарный, с ОФС 53-УОР-281У;– боезапас 400 выстрелов;– энергоснабжение – 380 В, 50Гц;– используемая мощность 14 кВт/ч;– Охлаждение – морская вода, расход 5.3 л/с;– скорострельность 300 выстрелов в минуту;– дальность поражения морских и наземных целей до 12 000 метров;– дальность поражения воздушных целей до 8 000 метров;– вертикальные углы -10+85 0С;– горизонтальные углы ±180 0С;– вес установки 6 000 килограмм;

Модернизированная артиллерийская установка с пушкой БМ-57 калибра 57 ммОсновное предназначение – установка на военной технике. Возможна установка в целях модернизации техники и в качестве основного калибра новой военной техники. АУ-220М разработана на основе зенитной пушки С-60. Разработчики АУ-220М уже предлагают устанавливать данную установку на плавающий танк ПТ-76 в качестве основного орудия при модернизации. Хоть в Российской Федерации данные танки сняты с вооружения, достаточное количество ПТ-76 используется зарубежными государствами на вооружении.

Основные характеристики АУ-220М с БМ-57:– боезапас 92 выстрела;– дальность поражения наземных целей до 8 000 метров;– дальность поражения воздушных целей до 5 000 метров;– СУО;

Недолгая жизнь

Но если конические стволы так и не получили широкого распространения, значит, у этих пушек были серьезные недостатки. Главным из них наши специалисты считали низкую живучесть конического ствола (в среднем около 500 выстрелов), то есть почти в десять раз меньше, чем у 3,7-см противотанковой пушки Pak 35/36. (Довод, кстати, малоубедительный — вероятность уцелеть для легкой противотанковой пушки, сделавшей 100 выстрелов по танкам, не превышала 20%. А до 500 выстрелов не доживала ни одна.) Вторая претензия — слабость осколочных снарядов. Но ведь пушка — противотанковая.

Тем не менее немецкие пушки произвели впечатление на советских военных, и сразу после войны в ЦАКБ (КБ Грабина) и ОКБ-172 («шарашка», где работали зэки) начались работы над отечественными противотанковыми пушками с коническим каналом ствола. На основе трофейной пушки 7,5 cm PAK 41 с цилиндро-коническим стволом в ЦАКБ в 1946 году были начаты работы над 76/57-мм полковой противотанковой пушкой С-40 с цилиндро-коническим стволом. Ствол С-40 имел калибр у казенной части 76,2 мм, а у дульной — 57 мм. Полная длина ствола составляла около 5,4 м. Камора была позаимствована у 85-мм зенитной пушки образца 1939 года. За каморой шла коническая нарезная часть калибра 76,2 мм длиной 3264 мм с 32 нарезами постоянной крутизны в 22 калибра. На дульную часть трубы навинчена насадка с цилиндро-коническим каналом. Вес системы составлял 1824 кг, скорострельность — до 20 выстр/мин, а начальная скорость 2,45-килограммового бронебойного снаряда составляла 1332 м/с. По нормали на дистанции 1 км снаряд пробивал 230-мм броню, для такого калибра и веса пушки это был фантастический рекорд!

Опытный образец пушки С-40 прошел заводские и полигонные испытания в 1947 году. Кучность боя и бронепробиваемость бронебойных снарядов у С-40 была значительно лучше, чем у параллельно проходивших испытания штатного и опытного снарядов 57-мм пушки ЗИС-2, но на вооружение С-40 так и не поступила. Аргументы оппонентов прежние: технологическая сложность изготовления ствола, низкая живучесть, а также малая эффективность осколочного снаряда. Ну а кроме того, тогдашний министр вооружения Д.Ф. Устинов люто ненавидел Грабина и выступал против принятия на вооружение любой его артсистемы.

“Портрет” института

По словам Закаменных, рубеж 1999-2000 годов можно считать началом этапа возрождения “Буревестника” как артиллерийского института – это стало возможным благодаря успешному выполнению проектов контрольно-проверочной машины для технического обслуживания вооружения танков, корабельной артиллерийской установки А-190, обширной программы модернизации широкой линейки штатных образцов артиллерии. По ряду позиций созданной техники открылись перспективы выхода на мировой рынок вооружений.

Производственно-складская база ЦНИИ “Буревестник”

Источник изображения: Пресс-служба ЦНИИ “Буревестник”

“Значение института как головного по артиллерии возросло к началу 2010-х годов благодаря его лидирующей роли в разработке комплексной целевой программы развития артиллерийского вооружения на период 2011-2020 годов. В рамках этой программы стартовала разработка большого числа образцов отечественной артиллерии нового поколения. В ее поддержку мы реализовали программу реконструкции и технического перевооружения всей производственной базы ЦНИИ “Буревестник”, сформировавшую его сегодняшний облик”, – рассказывает глава предприятия.

“За полвека в интересах Минобороны институт создал более 60 опытных образцов вооружения и военной техники, поставил силовым структурам страны и на экспорт тысячи серийных изделий. Среди них корабельные артиллерийские установки АК-176 и А190-01, минометы 2Б11, 2Б24, 2Б25 и 2С12, контрольно-проверочные машины 1И37 и 1И41 для технического обслуживания вооружения танков и самоходных артиллерийских орудий, цифровой комплекс бортовой аппаратуры управления огнем, линейка дистанционно управляемых пушечно-пулеметных модулей для бронированных боевых машин и многое другое”, – говорит Закаменных.

Миномет 2Б24 с минами

Источник изображения: Пресс-служба ЦНИИ “Буревестник”

Для проведения многочисленных испытаний при контроле качества продукции и для научных исследований в институте создана и аттестована Минобороны России лаборатория прочностных и климатических испытаний, оснащенная самым передовым измерительным и испытательным оборудованием.

Сегодня в институте дефицита кадров нет, хотя прием специалистов ведется. Кардинально проблема подготовки кадров высокой квалификации по необходимым специальностям была решена еще в 1988 году, когда совместно с Горьковским политехническим институтом (ныне – НГТУ имени Р.Е. Алексеева) была создана базовая кафедра “Артиллерийское вооружение” с размещением ее на производственных площадях предприятия. За годы ее работы выпущено более 400 специалистов. На протяжении последних десяти лет от 60 до 100% из них трудоустраиваются в ЦНИИ “Буревестник”.

Производственные площади ЦНИИ “Буревестник”

Источник изображения: Пресс-служба ЦНИИ “Буревестник”

Кстати, что касается гражданской продукции, то сегодня в рамках национального проекта “Экология” институт работает над созданием автоматизированного мусоросортировочного комплекса, который уже приобрел статус приоритетного ведомственного проекта Минпромторга РФ в области экологического машиностроения.

“В этом году завершается проектирование и начнется изготовление пилотного образца такого комплекса. Он рассчитан на переработку более 100 тыс. тонн твердых коммунальных отходов в год с извлечением до 36% вторичных ресурсов и глубиной отбора по фракциям до 90%. Эти вторичные ресурсы возвращаются в хозяйственный оборот. В ближайшей перспективе мы сможем выпускать по три-четыре таких комплекса в год”, – сказал Закаменных.

57mm Gun

The 57mm gun that’s also used in Atom 8×8 is basically an Anti-Aircraft gun used in S-60 towed AA system. The gun was developed in 1950’s.

The same cannon also used in ZSU-57-2 Soviet self propelled anti-aircraft gun

Burevestnik’s 57 mm А-220М naval artillery module, from which the AU-220M was effectively reverse engineered.

The cannon uses 57x347mm semi-rimmed ammunition. The image below shows the 57mm ammunition vs the Bofors 40×365 ammunition.

The gun is recoil operated. Rate of fire is 105-120 rpm and the muzzle velocity is around 1.020 m/sec. It has a barrel length of around 4.4m.

The effective firing range against ground targets is 4km’s.

The gun has a new automatic loading capable ammunition feed system that houses 20 ready-to-fire rounds as shown below.

The turret basket has a powered 73 round ammunition carousel that provides ammunition to the linkless feeder above.

The 57mm gun with the AP round has a penetration capability of 130mm of Steel at a range of 1.000m. I would expect the penetration would be much better for the huge 57mm caliber.

The 35mm APFSDS round has 120mm penetration at the same range.

Арсенал рядом

С учетом современных требований к оперативному обеспечению боеприпасами и автономности действий в состав комплекса входит транспортно-загрузочная машина 9Т260. На колесном шасси высокой проходимости Урал-4320-18010-30 она перевозит 57-мм выстрелы (4 боекомплекта — всего 592 шт.), аэрозольные боеприпасы (2 упаковки по 12 шт.) и 2 тысячи 7,62-мм патронов для пулемета ПКТМ.

Расчет всего из двух человек способен производить одновременную загрузку боеприпасами двух 2С38 «Деривация-ПВО». При этом развертывание из походного положения в рабочее составляет не более 5 минут, а на саму полную загрузку боекомплекта уходит порядка 20 минут.

Запас хода 9Т260 по шоссе (по топливу) — 1000 км.

Транспортно-загрузочная машина оснащена современным бортовым оборудованием (в том числе средствами навигации и связи), противопожарной системой, фильтровентиляционной установкой и дегазационным комплектом специальной обработки. Иными словами, расчет в состоянии длительный период обеспечивать действия комплекса 2С38, сопровождая его на маршруте движения.

В помощь «Панцирю» и «Тунгуске»

Согласитесь, при знакомстве с зенитным артиллерийским комплексом «Деривация-ПВО» невольно напрашиваются ассоциации с уже известной боевой техникой ПВО Сухопутных войск. Действительно, зачем нужен этот комплекс, если имеются уже зарекомендовавшие себя зенитные ракетно-пушечные комплексы «Панцирь» и «Тунгуска»? Да и «Шилку» пока рано списывать в запас.

Однако сегодня для войсковой противовоздушной обороны особую актуальность приобрела борьба с мини- и микробеспилотными летательными аппаратами. Как отметил накануне начала работы Международного военно-технического форума «Армия-2020» главнокомандующий Сухопутными войсками генерал армии Олег Салюков, именно для решения этой задачи в первую очередь необходим перспективный самоходный зенитный артиллерийский комплекс, каким станет «Деривация-ПВО». При этом новинка будет не заменять, а дополнять имеющиеся средства. Ведь той же «Шилке» с ее 30-мм пушкой все труднее справляться с высотными скоростными малоразмерными объектами.

Задача, которая ставилась перед разработчиком перспективного комплекса — ЦНИИ «Буревестник», состояла в том, чтобы создать современное эффективное средство поражения беспилотников, вертолетов и других низколетящих воздушных целей. Соответственно, требуется высокая точность и дальность стрельбы при достаточной скорострельности и мобильности.

Советское наследие

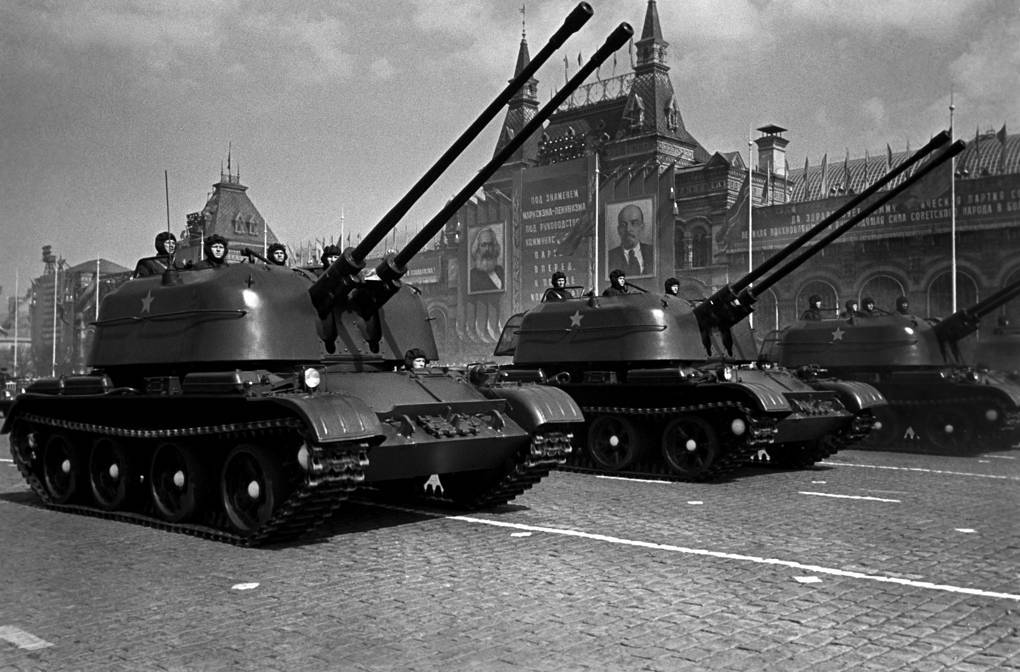

Новая машина считается наследницей легендарной «Адской молотилки» — самоходной зенитной установки ЗСУ 57-2, принятой на вооружение в СССР еще в 1955 году. Современной альтернативы ей до последнего времени не существовало.

В основе установки С-68 был модернизированный корпус танка Т-54, шасси которого облегчили — укоротили на одну пару опорных катков. Башня вмещала шесть членов экипажа, которые управляли спаркой 57-мм пушек. Орудие поднималось на угол 85 градусов. Пара заряжающих могла обеспечить темп стрельбы 100–120 выстрелов в минуту (максимальная достигала 240), но конструкция орудий требовала охлаждения ствола каждые 50 выстрелов, что ограничивало скорострельность. Дальность стрельбы составляла 12 км, но эффективная — около 4 км.

Всего было произведено более 850 машин, которые активно поставлялись на экспорт. Машину использовали армии 24 стран, восемь из которых эксплуатируют зенитку до сих пор. Машина прошла 13 вооруженных конфликтов.

Лучшего орудия никто в мире не имел. В США была M42 с парой 40-мм орудий, уступающих советским пушкам по дальности и баллистике, а в Великобритании — Crusader AA (танк с одной 40-мм пушкой Bofors). На их фоне ЗСУ-57-2 была более универсальным аргументом на поле боя.

«Есть подозрение, что для АУ-220М осталось очень много снарядов. То есть боекомплект копеечный. Ведь она может применять целый арсенал штатных 57-мм снарядов как от советской С-68 — осколочно-трассирующих и бронебойных. И также ряд принципиально новых многофункциональных боеприпасов с дистанционным взрывателем и управляемых артиллерийских снарядов», — говорит Литовкин. Таким образом, новый модуль с калибром 57 мм значительно «удешевляет» применение ПВО ближней зоны.

«В отличие от зенитного ракетно-пушечного комплекса «Панцирь», который оснащен гиперзвуковыми ракетами, это значительно дешевле, потому что применяются обычные боеприпасы, — считает эксперт. — С этим модулем можно бороться с легкобронированной техникой — в одну точку можно отправить десяток снарядов. И точно пробьет БТР, БМП, бронеавтомобиль. И даже может повредить танк. Ну оптику у него точно всю посбивает, без которой он двигаться не сможет».

Образованное оружие

В будущем ожидается, что боевые модули могут перейти под управление искусственного интеллекта (ИИ). Построенный на основе нейронных сетей, ИИ сможет самостоятельно обучаться и адаптироваться к условиям боя. На искусственный интеллект будет возложена задача распознавания цели, её идентификации, принятия решения о количестве необходимых выстрелов для поражения.

Прототипом подобного модуля с искусственным интеллектом является изделие концерна «Калашников». Как сообщают представители концерна, такой модуль сможет действовать без участия человека. Если система успешно докажет свою боевую эффективность, ИИ может быть внедрён и в другие боевые модули, включая «Эпоху» и «Байкал». На первых этапах своего существования, системы со встроенным ИИ всё ещё будут нуждаться в присутствии человека – оператор должен самостоятельно давать разрешение на открытие огня, давая нейронной сети правильное понимание ситуации на поле боя.

В ближайшее время боевые модули можно будет увидеть на Параде Победы. Бронемашины «Армата» уже официально заявлены на участие в Параде. Часть из них будет оснащена боевыми модулями «Байкал».

Достоверно неизвестно, когда боевые модули «Байкал» и «Эпоха» будут приняты на вооружение. Однако интеграция с Т-15 даёт основания полагать, что это произойдёт одновременно с принятием на вооружение «Арматы».
