3-дюймовая полевая пушка образца 1902 года

Примечания

1. Таблицы 4 и 15. IV. СНАБЖЕНИЕ ОРУДИЯМИ. Боевое снабжение русской армии в мировую войну. А. А. Маниковский
2. ↑ 1234 Трехдюймовка // «Техника молодёжи», № 8, 1986. стр.42-45
3. ↑ 12 FINNISH ARMY 1918—1945: ARTILLERY PART 3
4. Гражданская война в СССР / редколл., отв. ред. Н. Н. Азовцев. т.2. М., 1986. стр.37
5. Архивированная копия (недоступная ссылка — история ). Проверено 13 января 2012. Архивировано 25 ноября 2011 года.
6. Трофейные полевые (дивизионные) пушки. Полевые пушки. Бог войны Третьего рейха. Широкорад Александр. 2003
7. Wielka Encyklopedia Uzbrojenia M.S.Wojsk. 1918—1939
8. Рузаев С.В. Артиллерийские системы из коллекции музея военной техники УГМК. — Екатеринбург: Уральский рабочий, 2020. — 80 с. — 1000 экз. — ISBN 978-5-85383-687-7.

Боеприпасы

Для стрельбы из пушки использовались боеприпасы в виде унитарных патронов. Гильза латунная цельнотянутая (размерностью 76x385R) — взята от ’’3-дм пушки обр. 1900 г.’’ Сначала, как единый снаряд для орудия, была принята шрапнель. После русско-японской войны, в дополнение к шрапнели, была принята граната (аналог современного фугасного снаряда). На складах в 1914 году соотношение шрапнели к гранате было 17 к 3. В первую мировую войну у пушки появились и другие виды снарядов: осколочный, картечь, дымовой, зажигательный и химический. Из-за недостаточной производительности заводов Российской империи боеприпасы и их элементы (снаряды, гильзы) для полевой пушки образца 1902 года заказывались во Франции, Великобритании, США и Японии.

История обслуживания

Это оружие заменило 3,2-дюймовая пушка образца 1897 г. в большинстве боевых частей, но оба оружия оставались на вооружении до окончания Первой мировой войны. Общий Джон Дж. Першинг взял с собой несколько пистолетов во время Мексиканская карательная экспедиция в 1916–17, но в бою их не стреляли.

M1902 / 5 находился на вооружении с 1905 по 1919 год. Первая Мировая Война, армия в основном использовала Французская 75-мм пушка вместо M1902, которые в основном хранились в Соединенных Штатах для обучения. Хотя это оружие появляется в эпоху Первой мировой войны. столы организации и оборудования, очень немногие из M1902 использовались в боевых действиях в Европе. Они были постепенно выведены из действующей службы в 1920-х годах.

76 VK 04 (ствол 76-мм горной пушки обр.1904 на корабельном лафете)

В 1897 году Арткомитет Главного Артиллерийского Управления пришёл к выводу, что уже известная нам устарела. Комитет решил принять для новой горной пушки калибр 3 дюйма (76,2 мм) и обеспечить унификацию боеприпасов с 3-дюймовой полевой пушкой.
Опустим долгий процесс перебора перспективных систем разных производителей. В итоге Артком решил заказать Обуховскому заводу 8 горных пушек двух модификаций для войсковых испытаний. Срок готовности заказа: май 1903 года. Однако, не ожидая завершения войсковых испытаний, на основании Высочайшего повеления от 7 января 1904 года для валового производства выбрана 3-дюймовая пушка на лафете Перепелкина со стволом Розенберга. В связи с началом Русско-японской войны Обуховскому заводу срочно заказали 48 горных пушек. Общий объём заказов в 1904 году составил 294 орудия, а сверх того ещё 15% в запас. Обуховский завод обязался выполнить свои обязательства к маю 1905 года, но в срок не уложился.
Достаточно скоро, уже в 1908 году, Артком попытался организовать модернизацию горных пушек образца 1904 года, но успеха не добился. Самой веским действующим фактором, оказалась необычайно сильная приверженность генерального инспектора артиллерия русской армии Великого Князя Сергея Михайловича продукции французской компании «Шнейдер». В результате, в 1909 году на вооружение русской армии приняли скорострельную горную пушку системы «Данглиз-Шнейдер». В России она получила обозначение .

Работа над ошибками и появление 76-мм пушки обр. 1902 гoда.

Наличие в конструкции пушки спорных технических решений привело к тому, что в 1901 году было принято решение создать более современное 76-мм дивизионное орудие. Такое орудие было создано коллективом конструкторов Путиловского завода. В 1902 году конструкторы Л.А. Бишляков, К.И. Липинский, К.М. Соколовский, взяв за основу конструкцию отечественной 76-мм пушки 1900 года и 76-мм пушки 1897 года французского образца, сконструировали новое орудие. По своим ТТХ новое орудие, мало чем отличалась от пушки обр. 1900 года.

Изменения коснулись главным образом лафета. Кардинальным отличием от прежней пушки , как и от всех российских орудий сухопутной артиллерии, было то, что откат ствола происходил по оси канала ствола. Противооткатные устройства разместили под стволом в люльке. При выстреле, тело орудия откатывалось по люльке назад, цилиндр гидравлического тормоза вытягивался из люльки, пружины накатника сжимались, тем самым поглощая энергию отката. После чего пружины возвращали тело орудия на место.

Пушки первых серий сохранили сидения для членов расчета, впоследствии с появлением щита от них отказались. Щиты и панорамные прицелы появились в 1906 году. Лафеты коробчатой формы изготавливали из листового железа и уголков, соединенных между собой при помощи заклепок. Для заряжающего и наводчика установили сидения. Однако в 76-мм пушке обр. 1902 года, сохранился и существенный недостаток орудия обр. 1900 года – бессилие шрапнельного огня против укрытых целей, весьма ограниченные возможности ведения огня через голову cвoих войск, трудность выбора укрытия. Как часто бывает, недостатки пушки вытекали из ее достоинств – сильной баллистики. То, что делало пушку, было хорошим выбором при стрельбе шрапнелью по отрыто расположенному противнику, было недостатком при борьбе с противником за самым легким укрытием и укрывшимся в складках местности. Вдобавок снаряд такого калибра не мог вместить достаточное количество взрывчатки, чтобы иметь хорошее фугасное действие.

Боевое применение

Полевая скорострельная пушка образца 1902 года была основой артиллерии Российской империи. По своим характеристикам она была на уровне схожих с ней французских и немецких орудий калибра 75 и 77 мм и превосходила австрийскую 76,5-мм пушку. Пушка образца 1902 года получила высокую оценку русских артиллеристов. Пушки этого типа активно использовались в русско-японскую и Первую мировую войну.

В ходе гражданской войны являлась основным орудием Красной Армии, изначально использовались орудия царской армии, в 1919 году для РККА произведено ещё 152 трехдюймовых полевых орудия.

Также находилась на вооружении Белой армии, националистических сил в областях с малой численностью русского населения, армий Польши и Финляндии, анархистов и просто бандитов на всей громадной территории бывшей Российской империи.

В ряде случаев пушка использовалась как противотанковое орудие. Белогвардейцы и интервенты использовали небольшое число танков, в основном французские Renault FT-17 и английские Mk V и Whippet. Полевая пушка образца 1902 года с её высокой начальной скоростью снаряда (588 м/с) была эффективным оружием против их противопульной брони. В 1920 году во время Советско-польской войны эти орудия снова использовались в таком качестве — против польских Рено FT.

Вторая мировая война

Финская 76-мм пушка в Музее ветеранов Иматры Немодернизированные орудия составляли основную часть артиллерийского парка финской армии, в которой носили название 76 K/02. 179 пушек достались финской армии в 1918 году после получения независимости, ещё 11 куплены в 1931 году, 5 захвачены во время Зимней войны и ещё 54 куплены в Германии в конце 1940 года. Эти орудия активно использовались Финляндией в течение всей Второй мировой войны, к ним немцами даже были разработаны кумулятивные снаряды.

Развитие после Первой мировой войны

Основная статья: 76-мм дивизионная пушка образца 1902/30 годов

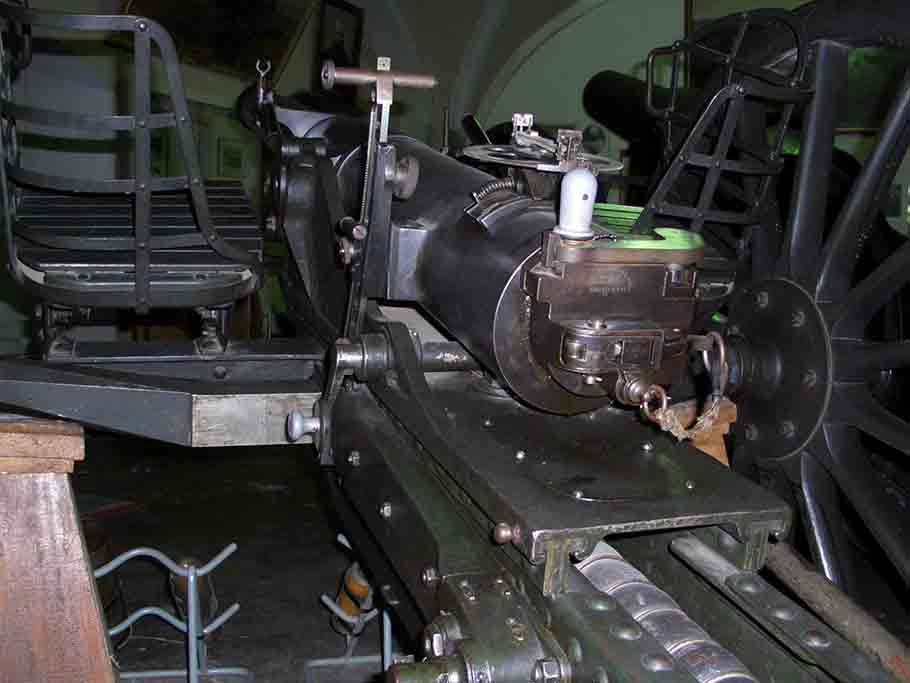

Затвор

76-мм пушка, участвовавшая в обстреле Ярославля в 1918 г.. Орудие выведено из строя снарядом, разорвавшимся в стволе. В настоящее время — экспонат Музея в Ярославле

СССР и Польша модернизировали свои скорострельные полевые пушки образца 1902 года после окончания Первой мировой войны, тогда появилось в её названии слово дивизионная и добавились цифры, обозначающие год создания и модернизации — 1902/30. Польские конструкторы внесли свои изменения в пушку в 1926 году, а в Советском Союзе производство пушки обр. 1902 года продолжалось до 1931 года, когда она заменена своим модернизированным вариантом. Окончательно пушка обр. 1902/30 годов снята с производства в 1937 году, когда в СССР разработали современную дивизионную пушку Ф-22. Оба модернизированных варианта использовались на начальной стадии Второй мировой войны.

Основная статья: 75-мм полевая пушка образца 1902/26 годов

Польское орудие 75 mm armata polowa wz. 02/26

представляло собой измененную пушку обр. 1902 года. В 1926 году польские трехдюймовки перекалиброваны для обновления изношенных стволов и унификации боеприпасов с 75-мм пушкой Шнейдера обр. 1897 года. В польской армии до 1939 г. включительноэти орудия были на вооружении дивизионов конной артиллерии в кавалерийских бригадах и полковых двухорудийных батарей пехотных полков. К 1939 году на вооружении Войска Польского 466 таких орудий.

7,5 cm F.K.02/26(p) — бывшая русская пушка. Поляки в 1926 г. немного изменили калибр с 76,2 мм на 75 мм. Длина ствола F.K.02/26(p) 2286/30 мм/клб. Угол вертикального наведения −11° — +16°, угол горизонтального наведения 10°. Подрессоривание лафета отсутствовало, колеса деревянные, поэтому скорость возки не выше 12 км/ч. Снаряд весом 8 кг имел начальную скорость 588 м/с, а дальность стрельбы до 10 800 м. В 1939 г. немцы захватили 284 пушки, к марту 1944 г. немцы использовали 90 таких пушек, из них 71 на Востоке, 4 на Балканах и 15 во Франции.

После скоротечной осенней кампании 1939 года значительное число этих орудий попали к немцам; в Вермахте они обозначены 7.5 cm FK 02/26(p)

. Они использовались немцами и для вооружения бронепоездов.

Модификации

Противоштурмовая пушка обр. 1910 в Новодевичьем монастыре

• 76,2-мм противоштурмовая пушка образца 1910 года — переработанный вариант 3-дюймовой горной пушки образца 1909 года. Ствол и казённая часть старого орудия были установлены на новый лафет, более легкий, чем у предшественницы, но, в отличие от неё, неразборный. В боекомплекте использовались снаряды от горной пушки образца 1909 года, но с уменьшенным зарядом пороха, вследствие чего орудие имело меньшую отдачу и откат ствола. Серийное производство орудия началось на Путиловском заводе в 1911 году и продолжалось до середины 1915 года. Всего за этот период было выпущено 407 орудий в рамках двух партий. Орудия подобного типа использовались в различных фортификационных сооружениях и предназначаясь как для обороны, так и для огневой поддержки «своих» войск при вылазках. Кроме того, 76,2-мм противоштурмовая пушка образца 1910 года устанавливалась на пушечно-пулемётные бронеавтомобили «Гарфорд-Путилов».
• 3-дюймовая короткая пушка обр. 1913 года (под «длинной» при этом подразумевалась 3-дюймовая пушка обр. 1902 г. с длиной ствола 30 калибров). Конструктивно орудие было создано на базе 76-мм горной пушки обр. 1909 г. Была изготовлена, испытана и поставлена на производство на Путиловском заводе в 1914 году. Принята на вооружение в том же году.

Боеприпасы

Для стрельбы из пушки использовались боеприпасы в виде унитарных патронов. Гильза латунная цельнотянутая (размерностью 76x385R) — взята от ’’3-дм пушки обр. 1900 г.’’ Сначала, как единый снаряд для орудия, была принята шрапнель. После русско-японской войны, в дополнение к шрапнели, была принята граната (аналог современного ). На складах в 1914 году соотношение шрапнели к гранате было 17 к 3. В первую мировую войну у пушки появились и другие виды снарядов: осколочный, картечь, дымовой, зажигательный и химический. Из-за недостаточной производительности заводов Российской империи боеприпасы и их элементы (снаряды, гильзы) для полевой пушки образца 1902 года заказывались во Франции, Великобритании, США и Японии.

Литература

• Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — ISBN 985-433-469-4
• Широкорад А. Б. Бог войны Третьего рейха. — М.: АСТ, 2003. — ISBN 5-17-015302-3
• Трёхдюймовка. // «Техника — молодёжи». — 1986. — № 8. — С. 42-45.
• Маниковский А. А. Боевое снабжение русской армии в мировую войну. — М.: Госвоениздат, 1937. — 718 с. — (Библиотека командира)
• Гражданская война в СССР. Отв. ред. Н. Н. Азовцев. Том 2. — М., 1986. — С. 37.
• Шалковский А. Г. Создание легендарной трехдюймовки. // Военно-исторический журнал. — 2017. — № 8. — С.28—36.
• Шалковский А. Г. Долгая жизнь трехдюймовки. // Военно-исторический журнал. — 2017. — № 9. — С.53—59.

83,8-мм полевая пушка «Ordnance QF 18-pounder» обр. 1903 г. (Великобритания)

83,8-мм полевая пушка «Ordnance QF 18-pounder» обр. 1903 г.

Одновременно с принятием 13-фунтовой пушки «Ordnance QF 13-pounder» на вооружение армии Великобритании была поставлена более тяжелая 18-фунтовая (83,8-мм или 3,3-дюймовая) полевая пушка «Ordnance QF 18-pounder». Одного взгляда на это орудие достаточно, чтобы понять, что это увеличенная версия 13-фунтовой пушки.

В пушке применялись одинарный трубчатый сошник, пневмогидравлическое противооткатное устройство и поршневой затвор для снарядов унитарного заряжания. Орудие имело щит, предохранявший расчет от пуль и осколков.

Пушка «Ordnance QF 18-pounder» стала самой мощной среди легких полевых орудий. Темп стрельбы составлял до 20 выстр./мин. При установке орудия на специально нарытую насыпь дальность стрельбы упрощенным снарядом составляла 11 км! Для сравнения — русская трехдюймовка стреляла на 6,4 км. Достаточно мощные снаряды и высокая скорострельность делали пушку крайне опасной как для пехоты, так и для легких полевых укреплений. Очень оригинальное расположение противооткатных приспособлений над стволом способствовало меньшему подскоку орудия при выстреле.

До 1914 г. эта эффективная и неприхотливая пушка являлась основным полевым орудием армии Великобритании, а также ее доминионов и колонии. «Ordnance QF 18-pounder» была настолько проста в производстве, что выпускалась даже в Индии. В последующие годы эта артиллерийская система подверглась некоторой модернизации: одинарный сошник был заменен раздвижным, вместо деревянных колес начали ставиться обрезиненные.

Краткое описание конструкции.

76-мм пушка обр. 1900 года имела пружинный накатник и гидравлический тормоз отката, винтовой поворотный и подъемный механизмы, затвор с самозводным ударником. Пушка была несомненным шагoм вперед по сравнению с со своей предшественницей – пушкой 1887 года. Но ее конструкция имела немало устаревших технических решений. Это было следствием консерватизма тогдашнего ГАУ в период с 1880-1900 годы последовательно выступавшем против противооткатных устройств, пушек с откатом по оси канала ствола, унитарного патрона и даже раздельно-гильзового заряжания. В итоге, откат проходил не по оси канала ствола, а параллельно станинам лафета.

Лафет раннего образца 76-мм пушки, состоял  из верхнего станка и нижнего с боевой осью. Ствол изготовлен вместе с цапфами, цапфы соединялись с верхним станком. Гидравлический тормоз отката и накатник, состоявший из каучуковых блоков, помещались в нижнем станке между станинами лафета. При выстреле ствол вместе с верхним станком откатывался назад, как следствие сжимались каучуковые буферы накатника и смещался назад цилиндр компрессора, тем самым уменьшался откат орудия. После прекращения действия отката, каучуковые блоки переводили тело ствола  в первоначальное положение. 76,2-мм пушка обр. 1900 года не имела щита для защиты расчета, зато были установлены два сидения для членов расчета, по обе стороны лафета между колесами и стволом.

Сохранившиеся экземпляры

•  Россия — Музей отечественной военной истории в деревне Падиково Истринского района Московской области.
•  Россия — Музейный комплекс УГМК, г. Верхняя Пышма, Свердловская область.
•  Россия — Музей ЦМВС, г. Москва, ранняя модификация со сплошным лафетом.
•  Россия — Музей ВИМАИВиВС, г. Санкт-Петербург, ранняя модификация со сплошным лафетом.
•  Россия — В качестве памятника в г. Краснозна́менск, Московской области, с лафетом поздней модификации (обр. 1902/30гг.)
•  Россия — Ставропольский государственный историко-культурный и природно-ландшафтный музей-заповедник имени Г. Н. Прозрителева и Г. К. Праве, г. Ставрополь

76-мм пушка обр. 1900 и 1902гг. Передки и зарядные ящики.

Передки.

Для перевозки боеприпасов и самих 76-мм пушек обр. 1900 и 1902 гг. служил передок обр. 1900 г. Были приняты передки двух типов – для конной и легкой артиллерии. Разница была только в конструкции короба и в наличии сидения на крышке короба передка предназначенного для легкой артиллерии. Передок для легкой артиллерии был больше и вмещал больше артиллерийских выстрелов, по 10 гнезд для лотков с выстрелами для легкой артиллерии и 7 для конной артиллерии. Короба изготавливали из листового железа, внутри короба клетка для лотков. Сзади на шарнирных петлях крепилась откидная дверка, для удержания в открытом положении имелись боковые железные дуги. Как уже говорилось, на крышке короба легкой артиллерии впереди крепилось сидение для двух номеров расчета, а сзади установлена фуражная решетка. Сидение представляло собой деревянную решетку, под которую для упругости подкладывались трубки из каучука.

Зарядные ящики.

Для транспортировки боеприпасов служил зарядный ящик, единый 76-мм пушки 1900 г. так и 76-мм пушки 1902 г. Конструкция его представляла собой повозку на четырех колесах и двух ходах. Передний хoд легкой артиллерии отличался от орудийного передка меньшим размером отделения для принадлежностей и на 11 гнездами для лотков. В конной артиллерии передки орудийных и зарядных ящиков отличий не имели. Задний ход имел 12 гнезд для лотков и конструктивно почти не отличался от перeдка и соединялся с передним ходом деревянной стрелой с оковкой и железной полосой внизу для усиления с железной втулкой. Короба заднего хода в конной артиллерии фуражных решеток и сидений для расчета не имели.

Задний ход зарядного ящика 1900.

Существовали также бронированныe зарядные ящики. У них только задний передок был бронирован, а передний был обычный. Таким образом, членам расчета, которые не могли укрыться за орудийным щитом, было предоставлено собственное укрытие. Таких имелось два типа, как со съемными щитками, так и несъемными. Зарядный ящик с несъемными щитками представлял собой дверцу и переднюю стенку из 3-мм стали, которую ружейная пуля не пробивала с дистанции в 300 шагов. Дверцы короба откидывались вниз и прикрывали ноги расчета, боковые дуги отсутствовали. Для визуального отличия на таких ящиках накрашивали красную полосу дверце короба. Ящик, имевший щиты на передней и задней стенках оборудован креплением для их удержания. Приставные переносные щиты задней и передних стенок отличались как размерами, так и устройством. Щит представлял собой цельный стальной лист с ногой и заверткой с оттяжкой. Зарядный ящик, предназначенный для транспортировки фугасных гранат, был длиннее на 19 см.

Литература

• Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — ISBN 985-433-469-4
• Широкорад А. Б. Бог войны Третьего рейха. — М.: АСТ, 2003. — ISBN 5-17-015302-3
• Трёхдюймовка. // «Техника — молодёжи». — 1986. — № 8. — С. 42-45.
• Маниковский А. А. Боевое снабжение русской армии в мировую войну. — М.: Госвоениздат, 1937. — 718 с. — (Библиотека командира)
• Гражданская война в СССР. Отв. ред. Н. Н. Азовцев. Том 2. — М., 1986. — С. 37.
• Шалковский А. Г. Создание легендарной трехдюймовки. // Военно-исторический журнал. — 2017. — № 8. — С.28—36.
• Шалковский А. Г. Долгая жизнь трехдюймовки. // Военно-исторический журнал. — 2017. — № 9. — С.53—59.

Ствольная полевая артиллерия

Ствольная артиллерия России располагает огромным количеством орудий. Они состоят на вооружении артиллерийских подразделений, частей и соединений Сухопутных войск и представляют основу огневой мощи частей морской пехоты и внутренних войск. Ствольная артиллерия сочетает высокую огневую мощь, точность и кучность стрельбы с простотой конструкции и применения, мобильностью, повышенной надежностью, гибкостью огня, а также отличается экономичностью.

Многие образцы буксируемых орудий спроектированы с учетом опыта ВОВ. Они в Российской армии постепенно заменяются разработанными в 1971-1975 годах самоходными артиллерийскими орудиями, оптимизированными для выполнения огневых задач даже в условиях ядерного конфликта. Буксируемые же орудия предполагается использовать в укрепленных районах и на второстепенных театрах военных действий.

Развитие после Первой мировой войны

Основная статья: 76-мм дивизионная пушка образца 1902/30 годов

Затвор 76-мм пушка, участвовавшая в обстреле Ярославля в 1918 г.. Орудие выведено из строя снарядом, разорвавшимся в стволе. В настоящее время — экспонат Музея в Ярославле

СССР и Польша модернизировали свои скорострельные полевые пушки образца 1902 года после окончания Первой мировой войны, тогда появилось в её названии слово дивизионная и добавились цифры, обозначающие год создания и модернизации — 1902/30. Польские конструкторы внесли свои изменения в пушку в 1926 году, а в Советском Союзе производство пушки обр. 1902 года продолжалось до 1931 года, когда она заменена своим модернизированным вариантом. Окончательно пушка обр. 1902/30 годов снята с производства в 1937 году, когда в СССР разработали современную дивизионную пушку Ф-22. Оба модернизированных варианта использовались на начальной стадии Второй мировой войны.

Основная статья: 75-мм полевая пушка образца 1902/26 годов

Польское орудие 75 mm armata polowa wz. 02/26

представляло собой изменённую пушку обр. 1902 года. В 1926 году польские трёхдюймовки перекалиброваны для обновления изношенных стволов и унификации боеприпасов с 75-мм пушкой Шнейдера обр. 1897 года. В польской армии до 1939 г. включительно эти орудия были на вооружении дивизионов конной артиллерии в кавалерийских бригадах и полковых двухорудийных батарей пехотных полков. К 1939 году на вооружении Войска Польского 466 таких орудий. Максимальная дальность пушки на польской службе, с использованием стальной гранаты образца 1917 года массой 6,195 кг, составляла 10 700 м. Начальная скорость снарядов — около 600 м/с.

После скоротечной осенней кампании 1939 года значительное число этих орудий попали к немцам; в Вермахте они обозначены 7.5 cm FK 02/26(p)

. Они использовались немцами и для вооружения бронепоездов.

7.5 cm F.K.02/26(p) — немецкое обозначение захваченных польских орудий. Длина ствола F.K.02/26(p) 2286/30 мм/клб. Угол вертикального наведения −11° — +16°, угол горизонтального наведения 10°. Подрессоривание лафета отсутствовало, колёса деревянные, поэтому скорость возки не выше 12 км/ч. Снаряд весом 8 кг имел начальную скорость 588 м/с, а дальность стрельбы до 10 800 м. В 1939 г. немцы захватили 284 пушки, к марту 1944 г. немцы использовали 90 таких пушек, из них 71 на Востоке, 4 на Балканах и 15 во Франции.

Сохранившиеся экземпляры

•  Россия — Музей отечественной военной истории в деревне Падиково Истринского района Московской области.
•  Россия — Музейный комплекс УГМК, г. Верхняя Пышма, Свердловская область.
•  Россия — Музей ЦМВС, г. Москва, ранняя модификация со сплошным лафетом.
•  Россия — Музей ВИМАИВиВС, г. Санкт-Петербург, ранняя модификация со сплошным лафетом.
•  Россия — В качестве памятника в г. Краснозна́менск, Московской области, с лафетом поздней модификации (обр. 1902/30гг.)
•  Россия — Ставропольский государственный историко-культурный и природно-ландшафтный музей-заповедник имени Г. Н. Прозрителева и Г. К. Праве, г. Ставрополь

83,8-мм полевая пушка «Ordnance QF 18-pounder» обр. 1903 г. (Великобритания)

83,8-мм полевая пушка «Ordnance QF 18-pounder» обр. 1903 г.

Одновременно с принятием 13-фунтовой пушки «Ordnance QF 13-pounder» на вооружение армии Великобритании была поставлена более тяжелая 18-фунтовая (83,8-мм или 3,3-дюймовая) полевая пушка «Ordnance QF 18-pounder». Одного взгляда на это орудие достаточно, чтобы понять, что это увеличенная версия 13-фунтовой пушки.

В пушке применялись одинарный трубчатый сошник, пневмогидравлическое противооткатное устройство и поршневой затвор для снарядов унитарного заряжания. Орудие имело щит, предохранявший расчет от пуль и осколков.

Пушка «Ordnance QF 18-pounder» стала самой мощной среди легких полевых орудий. Темп стрельбы составлял до 20 выстр./мин. При установке орудия на специально нарытую насыпь дальность стрельбы упрощенным снарядом составляла 11 км! Для сравнения — русская трехдюймовка стреляла на 6,4 км. Достаточно мощные снаряды и высокая скорострельность делали пушку крайне опасной как для пехоты, так и для легких полевых укреплений. Очень оригинальное расположение противооткатных приспособлений над стволом способствовало меньшему подскоку орудия при выстреле.

До 1914 г. эта эффективная и неприхотливая пушка являлась основным полевым орудием армии Великобритании, а также ее доминионов и колонии. «Ordnance QF 18-pounder» была настолько проста в производстве, что выпускалась даже в Индии. В последующие годы эта артиллерийская система подверглась некоторой модернизации: одинарный сошник был заменен раздвижным, вместо деревянных колес начали ставиться обрезиненные.

Боеприпасы

Для стрельбы из пушки использовались боеприпасы в виде унитарных патронов. Гильза латунная цельнотянутая (размерностью 76x385R) — взята от ’’3-дм пушки обр. 1900 г.’’ Вес снаряда составлял 6,5 кг.

Сначала, как единый снаряд для орудия, была принята шрапнель. После русско-японской войны, в дополнение к шрапнели, была принята граната (аналог современного ). На складах в 1914 году соотношение шрапнели к гранате было 17 к 3. В первую мировую войну у пушки появились и другие виды снарядов: осколочный, картечь, дымовой, зажигательный и химический. Из-за недостаточной производительности заводов Российской империи боеприпасы и их элементы (снаряды, гильзы) для полевой пушки образца 1902 года заказывались во Франции, Великобритании, США и Японии.

Боевое применение

Полевая скорострельная пушка образца 1902 года была основой артиллерии Российской империи. По своим характеристикам она была на уровне схожих с ней французских и немецких орудий калибра 75 и 77 мм и превосходила австрийскую 76,5-мм пушку. Пушка образца 1902 года получила высокую оценку русских артиллеристов. Пушки этого типа активно использовались в русско-японскую и Первую мировую войну.

В ходе гражданской войны и интервенции в России являлась основным орудием Красной Армии, изначально использовались орудия царской армии, в 1919 году для РККА произведено ещё 152 трёхдюймовых полевых орудия.

Также находилась на вооружении Белой армии, националистических сил в областях с малой численностью русского населения, армий Польши и Финляндии, анархистов и просто бандитов на всей громадной территории бывшей Российской империи.

В ряде случаев пушка использовалась как противотанковое орудие. Белогвардейцы и интервенты использовали небольшое число танков, в основном французские Renault FT-17 и английские Mk V и Whippet. Полевая пушка образца 1902 года с её высокой начальной скоростью снаряда (588 м/с) была эффективным оружием против их противопульной брони. В 1920 году во время Советско-польской войны эти орудия снова использовались в таком качестве — против польских Рено FT.

Вторая мировая война

Финская 76-мм пушка в Музее ветеранов Иматры

Немодернизированные орудия составляли основную часть артиллерийского парка финской армии, в которой носили название 76 K/02. 179 пушек достались финской армии в 1918 году после получения независимости, ещё 11 куплены в 1931 году, 5 захвачены во время Зимней войны и ещё 54 куплены в Германии в конце 1940 года. Эти орудия активно использовались Финляндией в течение всей Второй мировой войны, к ним немцами даже были разработаны кумулятивные снаряды.

Боеприпасы[ | ]

Для стрельбы из пушки использовались боеприпасы в виде унитарных патронов. Гильза латунная цельнотянутая (размерностью 76x385R) — взята от ’’3-дм пушки обр. 1900 г.’’ Сначала, как единый снаряд для орудия, была принята шрапнель. После русско-японской войны, в дополнение к шрапнели, была принята граната (аналог современного фугасного снаряда). На складах в 1914 году соотношение шрапнели к гранате было 17 к 3. В первую мировую войну у пушки появились и другие виды снарядов: осколочный, картечь, дымовой, зажигательный и химический. Из-за недостаточной производительности заводов Российской империи боеприпасы и их элементы (снаряды, гильзы) для полевой пушки образца 1902 года заказывались во Франции, Великобритании, США и Японии.

Краткое описание конструкции.

76-мм пушка обр. 1900 года имела пружинный накатник и гидравлический тормоз отката, винтовой поворотный и подъемный механизмы, затвор с самозводным ударником. Пушка была несомненным шагoм вперед по сравнению с со своей предшественницей – пушкой 1887 года. Но ее конструкция имела немало устаревших технических решений. Это было следствием консерватизма тогдашнего ГАУ в период с 1880-1900 годы последовательно выступавшем против противооткатных устройств, пушек с откатом по оси канала ствола, унитарного патрона и даже раздельно-гильзового заряжания. В итоге, откат проходил не по оси канала ствола, а параллельно станинам лафета.

Лафет раннего образца 76-мм пушки, состоял из верхнего станка и нижнего с боевой осью. Ствол изготовлен вместе с цапфами, цапфы соединялись с верхним станком. Гидравлический тормоз отката и накатник, состоявший из каучуковых блоков, помещались в нижнем станке между станинами лафета. При выстреле ствол вместе с верхним станком откатывался назад, как следствие сжимались каучуковые буферы накатника и смещался назад цилиндр компрессора, тем самым уменьшался откат орудия. После прекращения действия отката, каучуковые блоки переводили тело ствола в первоначальное положение. 76,2-мм пушка обр. 1900 года не имела щита для защиты расчета, зато были установлены два сидения для членов расчета, по обе стороны лафета между колесами и стволом.
