1Л220 – 1Л220У Зоопарк-2

Модификации

1Л221Е

1Л221Е — мобильная версия 1Л220УК, радиолокационный комплекс установлен на шасси повышенной проходимости.

Впервые был представлен во время международной специализированной выставки «Оружие и безопасность 2018». В отличие от буксируемого 1Л220УК, высокомобильный радиолокационный комплекс разведки огневых позиций 1Л221Е разрабатывается установленным непосредственно на шасси автомобиля с колёсной формулой 8×8. Это позволяет сократить время развёртывания и свёртывания машины до 5 минут, что повышает её мобильность и живучесть.

Вероятное шасси будущего комплекса — КрАЗ-7634НЕ.

Также важным аспектом новой контрбатарейной РЛС является возможность работы в составе одной аппаратной машины.

1Л220УК «Зоопарк-3»

Модификация для Вооруженных Сил Украины, начало серийного производства — апрель 2020 года.

Контрбатарейный радар 1Л220УК «Зоопарк-3» предназначен для разведки позиций артиллерии противника. Благодаря мощной РЛС, которая работает в микроволновом диапазоне, радар «видит» снаряды, а цифровая система «строит» траектории их полёта. Мощность цифровой фазированной активной решётки[] даёт возможность разместить станцию за несколько десятков километров от позиции врага и наблюдать за полем боя в секторе до 180 градусов.

РЛС базируется на двух машинах — антенно-аппаратной и машине управления. Такое раздельное построение значительно усиливает защиту персонала от поражения противорадиолокационными ракетами и снарядами в условиях ведения боевых действий. Персонал также может выполнять свои функции с помощью выносного рабочего места, которое может находиться в защищённом месте.

Машина управления базируется на полноприводном шасси КрАЗ-6322. Антенно-аппаратная машина — тягач КрАЗ-6446 (6×6), предназначенный для транспортировки тяжелых грузов по всем видам дорог и бездорожью. Автомобиль с полуприцепом полной массой 70 тонн. Также он входит в состав многих боевых комплексов, в частности ЗРС С-300.

Полуприцеп-тяжеловоз КрАЗ Н251н2 спроектирован и изготовлен по специальному техническому заказу НПК «Искра». Двухосный полуприцеп предназначен для монтажа различных установок и инженерной техники по всем видам дорог и местности. Эксплуатируется в составе автопоезда с автомобилем — тягачом седельным КрАЗ-6446 или КрАЗ-6140ТЕ.

Состав

радар 1Л259

В состав комплекса входят:

• Радиолокационная станция 1Л259 и комплект аппаратуры на шасси МТ-ЛБу
• Комплект аппаратуры для технического обслуживания и ремонта 1И30 на автомобиле Урал-43203
• Электростанция ЭД30-Т230П-1 РПМ1 (для учебных целей) на прицепе 2-ПН-2

Все необходимое для непосредственно боевой работы размещено на шасси МТ-ЛБу.

РЛС

РЛС 1Л259 представляет собой трёхкоординатную моноимпульсную радиолокационную станцию с ФАР.

Сектор обзора комплекса составляет до 90 градусов в горизонтальной плоскости и 40 градусов по вертикали. РЛС автоматически осуществляет сканирование сектора обзора; обнаружение в полёте мин, снарядов, ракет и летательных аппаратов; сопровождение целей и траекторные вычисления. На основании совокупности полученных данных определяются координаты точек выстрела (запуска) и падения боеприпасов, тип стреляющих систем, производится целераспределение для систем поражения. Данные в автоматическом режиме поступают на командный пункт системы или непосредственно на автоматические или полуавтоматические огневые средства поражения.[источник не указан 3120 дней]

Вспомогательное оборудование

Вспомогательное оборудование комплекса состоит из МТО с необходимым оборудованием для проведения регламентных и ремонтных работ и электростанции ЭД30-Т230П-1РПМ, предназначенной для питания комплекса при проведении учебных или ремонтно-регламентных работ в мирной обстановке. В боевых условиях питание комплекса осуществляется отбором мощности у ходового двигателя транспортёра.

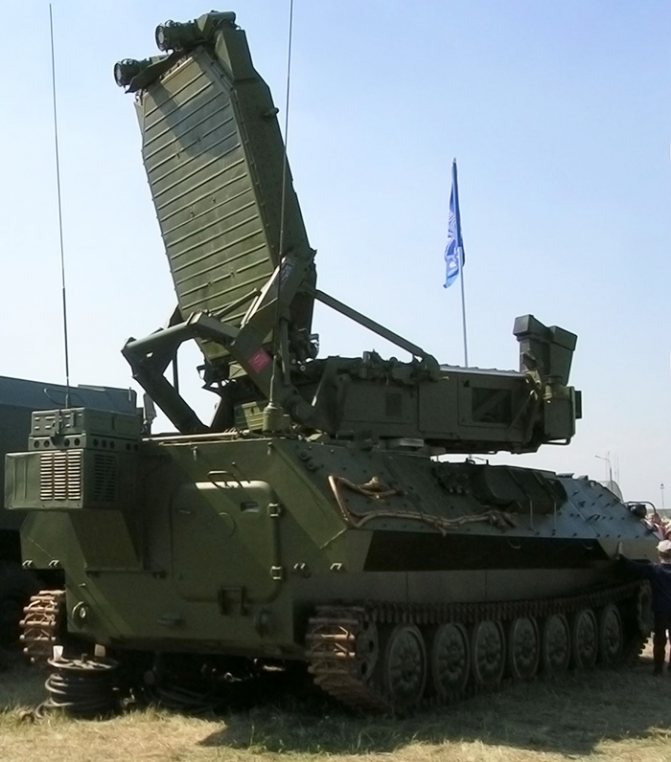

«Зоопарк», вид сзади

История

Комплекс начинал разрабатываться в конце 1980-х годов в СССР на основе и на замену эксплуатировавшемуся в артиллерийских войсках комплексу АРК-1 1РЛ239 «Рысь» (Артиллерийский Радиолокационный Комплекс), разработанному в конце 1970-х, в связи с чем новый комплекс также был размещён на базе тягача МТ-ЛБу и имеет внешнее сходство со старым комплексом.

ФГУП НИИ «Стрела» после развала СССР модернизировала данную разработку (в частности, были усовершенствованы программно-аппаратное обеспечение вычислителя и системы связи).[источник не указан 3120 дней]
Необходимо уточнить, что в СССР одновременно разрабатывались два комплекса одинакового предназначения — «Зоопарк-1» и «Зоопарк-2». Для их разработки были привлечены НИИ «Стрела», разработчик 1Л219 «Зоопарк-1», и НПК «Искра», разработчик 1Л220 «Зоопарк-2». Несмотря на увеличение порядкового номера, 1Л220 не является более новой моделью по отношению к 1Л219. 1Л219 — это один заказ, 1Л220 — это другой заказ, причем заказывались они практически одновременно. Необходимые различия одного комплекса от другого были определены в ТТЗ на их создание. Произошедший развал Советского Союза оставил разработчиков в разных странах, где они уже независимо друг от друга продолжили работу по созданию каждый своего комплекса.
По окончании разработки НПК «Искра» представило систему 1Л220У «Зоопарк-2». Комплекс был принят на вооружение ВС Украины в 2003 году, буква «У» в индексе обозначает «Украина».
В 2007 году поступил на вооружение Сухопутных войск РФ

В августе 2013 года на выставке МАКС-2013 концерн ПВО «Алмаз-Антей» впервые публично продемонстрировал модернизированный радиолокационный комплекс разведки позиций ракет и артиллерии «Зоопарк-1М». Новый комплекс получил индекс 1Л260.

«Зверинец» на гусеницах

Этот радиолокационный комплекс некоторым покажется долгожителем среди нынешних средств артиллерийской разведки и контроля стрельбы. Неудивительно: разработка «Зоопарка» началась еще в 1980-е годы. Причем работы велись параллельно на двух предприятиях: комплекс 1Л219 «Зоопарк-1» создавали в Туле, а 1Л220 «Зоопарк-2» — в Запорожье. Несмотря на значительную унификацию, были отличия в техническом задании заказчика.

После развала Советского Союза запорожский «Зоопарк» получил литеру «У» (1Л220У) и в 2007 году поступил на вооружение армии теперь уже незалежной Украины.

В комплекс 1Л260 «Зоопарк-1М» входят самоходная радиолокационная станция 1Л261, машина технического обслуживания 1И38 и электростанция. Первая — на гусеничном шасси ГМ-5955, остальные — на колесах.

Схема из архива автора
Работа комплекса «Зоопарк-1М» в режиме «Обслуживание».

Фазированная антенна, оборудованная подъемником и механизмом вращения, захватывает сектор шириной в 90 градусов. Использованы уникальные адаптивные алгоритмы поиска целей и цифровые автоматизированные системы обработки информации. Время развертывания из походного положения в боевое — пять минут. Непрерывно комплекс может работать 8 часов.

При этом возможная ошибка в координатах, учитывая столь солидные расстояния, незначительна: при определении огневых позиций артиллерии — не более 40 м, РСЗО — 55, а стартовых позиций ракетных комплексов — не более 95 м.

Еще одна актуальная в этой связи характеристика: точность обнаружения цели — до 1,5 угловой минуты по азимуту.

Немаловажно, что комплекс способен «видеть» беспилотники противника и передавать их координаты зенитным подразделениям. По целеуказаниям комплекса работают практически все основные средства поражения российских Сухопутных войск

Сопровождение огня оперативно-тактического ракетного комплекса «Искандер» осуществляется на дальности до 80 км, реактивных систем «Смерч» — до 70 км, «Ураган» — до 50 км, «Град» — до 40 км. Артиллерийский огонь систем калибра 152 мм можно сопровождать на дальности до 27 км, а калибра 203 мм, например сверхмощных артустановок 2С7 «Пион», — до 32 км

По целеуказаниям комплекса работают практически все основные средства поражения российских Сухопутных войск. Сопровождение огня оперативно-тактического ракетного комплекса «Искандер» осуществляется на дальности до 80 км, реактивных систем «Смерч» — до 70 км, «Ураган» — до 50 км, «Град» — до 40 км. Артиллерийский огонь систем калибра 152 мм можно сопровождать на дальности до 27 км, а калибра 203 мм, например сверхмощных артустановок 2С7 «Пион», — до 32 км.

www.npostrela.com
Самоходная РЛС 1Л261 «Зоопарк-1М».

Комплекс 1Л220 «Зоопарк-2»

Постановлением Совмина от 5 июля 1981 года требовалось разработать сразу два радиолокационных разведывательных комплекса. Первый, 1Л219, создавался тульским НИИ «Стрела» в сотрудничестве с некоторыми другими предприятиями. Разработку второго комплекса с обозначением 1Л220 поручили НПО «Искра» (г. Запорожье). Задачей второго проекта было создание еще одного разведывательного комплекса с повышенной дальностью обнаружения. В остальном цели и задачи проектов были одинаковыми.

В рамках проекта «Зоопарк-2» был разработан комплекс радиоэлектронной аппаратуры, пригодный для монтажа на различных шасси. Планировалось предложить заказчику сразу две модификации разведывательной системы, смонтированные на разных шасси. Существовал проект машины на базе гусеничного шасси ГМ-5951 и колесном КрАЗ-63221. Колесный комплекс получил собственное обозначение 1Л220У-КС. В случае с гусеничным шасси электронная аппаратура располагалась внутри легкобронированного корпуса, на крыше которого устанавливался поворотный антенный пост. Проект колесной машины подразумевал использование кузова-фургона с соответствующим оборудованием.

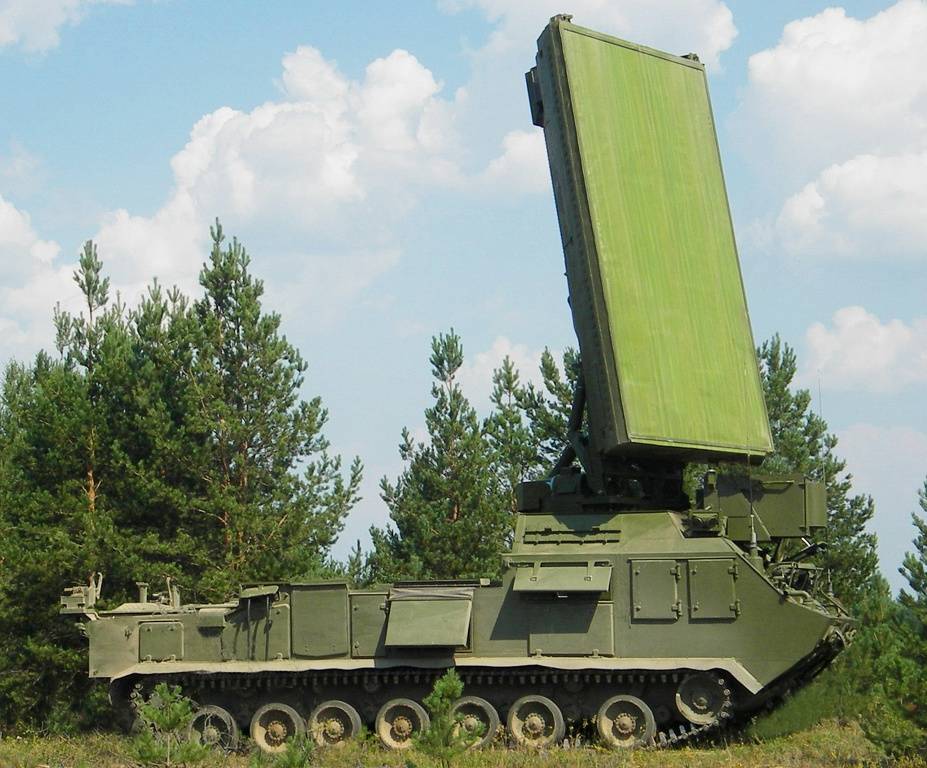

Комплекс 1Л220 «Зоопарк-2» на гусеничном шасси

По общей архитектуре «запорожский» вариант комплекса напоминал машину разработки тульских специалистов. Комплекс 1Л220 предлагалось оснастить радиолокационной станцией с фазированной антенной решеткой, установленной на поворотном основании. Работая в сантиметровом диапазоне, станция должна была производить обнаружение летящих артиллерийских снарядов.

Электроника комплекса «Зоопарк-2» позволяла автоматически следить за обстановкой, искать цели и определять их траектории, одновременно рассчитывая местоположение вражеских орудий.

После распада СССР предприятия, занятые в программе «Зоопарк», остались в разных странах, что привело к серьезному затруднению работ. Несмотря на все проблемы, НПО «Искра» продолжило работы и завершило создание нового артиллерийского разведывательного комплекса. В связи с некоторыми проблемами пришлось провести дополнительную доработку проекта. Обновленный вариант проекта получил обозначение 1Л220У.

Из-за экономических проблем страны, необходимости доработки проекта и т.д. испытания прототипа системы «Зоопарк-2» начались только в конце девяностых годов. По результатам испытаний система в 2003 году была принята на вооружение украинской армии. Впоследствии украинскими предприятиями в кооперации с зарубежными организациями было построено некоторое количество подобной техники, поставленное вооруженным силам.

По имеющимся данным, за счет доработок радиоэлектронного оборудования удалось заметно повысить характеристики комплекса 1Л220У в сравнении с «тульским» 1Л219. Станция машины украинской разработки способна следить за сектором шириной 60° по азимуту. РЛС может засекать оперативно-тактические ракеты на дальностях до 80 км. При использовании противником реактивных систем залпового огня максимальная дальность обнаружения, в зависимости от типа ракет, составляет 50 км. Минометные мины калибра до 120 мм станция замечает на дальностях до 30 км. Заявлена возможность обнаружения до 50 вражеских огневых позиций в минуту.

Примечания

1. Радиолокационный комплекс 1Л220-У НПК «Искра». Дата обращения: 12 января 2009. Архивировано из оригинала 21 декабря 2008 года.
2. Россия перебросила в Сирию радары контрбатарейной борьбы: Вооруженные силы: Силовые структуры: Lenta.ru. Дата обращения: 4 октября 2016. Архивировано 4 апреля 2017 года.
3. Радиолокационный комплекс «Зоопарк-1» : Министерство обороны Российской Федерации. Дата обращения: 4 октября 2016. Архивировано 6 октября 2016 года.
4. [www.pro-pvo.ru/PermaLink,guid,8f432b3d-5563-48fb-b07f-f9c1c7796d1e.aspx Ожидают МАКС-2005] (недоступная ссылка) ПРО-ПВО.RU
5. Выставка вооружения в Москве оправдает ожидание посетителей Архивная копия от 30 мая 2009 на Wayback Machine ЗАО «Бизон»
6. Русский «зоопарк» в Африке Архивная копия от 28 июля 2013 на Wayback Machine АвиаПорт. Дайджест
7. Россия перебросила в Сирию радары контрбатарейной борьбы. Lenta.ru. Дата обращения: 1 марта 2016. Архивировано 2 марта 2016 года.
8. Среди трофеев украинской армии под Харьковом – разведывательный комплекс и станция управления “Орланами”, BBC News Русская служба. Архивировано 13 сентября 2022 года. Дата обращения: 13 сентября 2022.

Состав

радар 1Л259

В состав комплекса входят:

• Радиолокационная станция 1Л259 и комплект аппаратуры на шасси МТ-ЛБу
• Комплект аппаратуры для технического обслуживания и ремонта 1И30 на автомобиле Урал-43203
• Электростанция ЭД30-Т230П-1 РПМ1 (для учебных целей) на прицепе 2-ПН-2

Все необходимое для непосредственно боевой работы размещено на шасси МТ-ЛБ

РЛС

РЛС 1Л259 представляет собой трёхкоординатную моноимпульсную радиолокационную станцию с ФАР.

Сектор обзора комплекса составляет 60 градусов в азимутальной плоскости и 40 градусов по углу места. РЛС автоматически осуществляет сканирование сектора обзора; обнаружение в полёте мин, снарядов, ракет и летательных аппаратов; сопровождение целей и траекторные вычисления. На основании совокупности полученных данных определяются координаты точек выстрела (запуска) и падения боеприпасов, тип стреляющих систем, производится целераспределение для систем поражения. Данные в автоматическом режиме поступают на командный пункт системы или непосредственно на автоматические или полуавтоматические огневые средства поражения.

Вспомогательное оборудование

Вспомогательное оборудование комплекса состоит из МТО с необходимым оборудованием для проведения регламентных и ремонтных работ и электростанции ЭДЗО-Т230П-1РПМ, предназначенной для питания комплекса при проведении учебных или ремонтно-регламентных работ в мирной обстановке. В боевых условиях питание комплекса осуществляется отбором мощности у ходового двигателя транспортёра.

«Зоопарк», вид сзади

История

Комплекс начинал разрабатываться в конце 1980-х годов в СССР. Для выполнения данной работы были привлечены 2 предприятия — НПО «Искра» и «Стрела». Произошедший развал Советского Союза оставил конкурировавшие объединения в разных странах, где они уже независимо друг от друга продолжили работу.

ФГУП НИИ «Стрела» модернизировала данную разработку (в частности, были усовершенствованы программно-аппаратное обеспечение вычислителя и системы связи). Новый комплекс получил индекс 1Л219М («модернизированный») и был впервые представлен в году.

НПО «Искра» так же продолжило разработки и модернизацию комплекса и представило систему 1Л220-У «Зоопарк-2», с большей дальностью обзора, но меньшей пропускной способностью и другим программно-аппаратным обеспечением и шасси.

Несмотря на увеличение порядкового номера, 1Л220-У не является более старшей моделью по отношению к 1Л219М. Эти два комплекса являются различными ветвями развития изначального заказа СССР и выступают прямыми конкурентами на международном рынке вооружений.

Ссылки

• http://militaryrussia.ru/blog/topic-513.html Архивировано 17 октября 2018 года.
• Отечественная контрбатарейная РЛС: начало производства опытного образца (укр.). https://mil.in.ua/. Украинский военный портал (2 марта 2018). Дата обращения: 23 июня 2018. Архивировано 19 июня 2018 года.
• Украина создала собственную контрбатарейную РЛС (укр.). https://mil.in.ua/. Украинский военный портал (22 июня 2018). Дата обращения: 23 июня 2018. Архивировано 23 июня 2018 года.
• “Зоопарк-3”: полевые испытания успешно завершены (укр.). https://mil.in.ua/. Украинский военный портал (8 апреля 2019). Дата обращения: 8 апреля 2019. Архивировано 8 апреля 2019 года.

2. Назначение

Основным назначением комплекса является разведка огневых средств противника и корректировка огня. В штатно-организационном порядке, как и в случае с предшествующей моделью 1РЛ239, предполагалось оснастить каждый артиллерийский полк/бригаду ВС СССР одной машиной 1Л219М, в составе Взвода Радиолокационной Разведки (Взвод РЛР) Батареи Артиллерийской Разведки (БАР)[источник не указан 184 дня].

Боеприпасы в воздухе обнаруживаются с помощью РЛС и их траектория вычисляется, позволяя определить как точку стрельбы, так и район падения – это позволяет не только обнаруживать огневые позиции неприятеля, но и эффективно корректировать работу собственных артиллерийских систем. Точность координат, предоставляемых комплексом достаточна для нанесения ответного удара штатными артиллерийскими средствами армии. Благодаря проработанной системе Селекции Движущихся Целей, комплекс по вычисленной траектории боеприпаса противника в воздухе, способен идентифицировать его по типу (снаряд РСЗО, миномётный снаряд, пушечный или гаубичный снаряд, оперативно-тактическая ракета, крылатая ракета и т.д.)[источник не указан 184 дня].

Высокая производительность РЛС и вычислительного комплекса позволяет определить координаты всех огневых средств противника даже при массированном артиллерийском обстреле, дать распределённые целеуказания и уничтожить эти средства до покидания ими позиции стрельбы.

Радиолокационные станции данного типа незаменимы для миротворческих сил для контроля за соблюдением сторонами режима прекращения огня на большой территории.

Автономность комплекса и малое время развёртывания даёт возможность использовать 1Л219М с марша с одновременным развёртыванием средств поражения, что играет немаловажную роль при введении усиленных группировок войск, когда колонны техники наиболее уязвимы (при проведении миротворческих операций, в локальных войнах и т. д.)

Информация передаётся на командный пункт в автоматическом режиме. Интерфейс контроля войсками позволяет осуществлять непосредственное целеуказание артиллерийским системам, создавая высокоэффективную полуавтоматическую систему обнаружения и подавления огневых точек неприятеля.

«Зоопарк» является многофункциональной РЛС, и способен выдавать управляющие сигналы беспилотным летательным аппаратам, а также следить за воздушным пространством в зоне ответственности, сопровождая различные летательные аппараты противника или гражданские воздушные суда.

Комплекс так же возможно использовать для выдачи предупреждений войскам и мирному населению о миномётных и ракетных обстрелах. При этом быстрый расчёт траектории позволяет точно определить место падения боеприпаса и тем самым более точно информировать население и личный состав о характере угрозы, снижая потери от обстрелов.

Возможность быстро покинуть позицию, частотный манёвр РЛС, а также противопульная и противоосколочная защита экипажа и аппаратуры повышают боевую живучесть комплекса.

Примечания

1. 1Л220 / 1Л220У Зоопарк-2. Архивировано из оригинала 17 октября 2018 года.
2. Отечественная контрбатарейная РЛС: начало производства опытного образца. Украинский военный портал (2 марта 2018). Дата обращения: 14 сентября 2019. Архивировано 15 января 2021 года.
3. Фото: На параде покажут отечественный контрбатарейный радар (укр.). Украинский военный портал (19 августа 2018). Дата обращения: 19 августа 2018. Архивировано 19 августа 2018 года.
4. ↑ Контрбатарейный радар 1Л220УК пошел в серию (укр.). Ukrainian Military Pages (23 апреля 2020). Дата обращения: 24 апреля 2020. Архивировано 19 сентября 2020 года.
5. ↑ В Украине разрабатывают высокомобильную контрбатарейную РЛС (укр.). Украинский военный портал (22 октября 2018). Дата обращения: 16 апреля 2022. Архивировано 10 апреля 2019 года.
6. Люксиков Михаил. «Зоопарк-3» пошел в серийное производство (укр.). Украинский военный портал (24 апреля 2020). Дата обращения: 24 апреля 2020. Архивировано 16 мая 2020 года.
7. 1Л220У, 1Л220У-КС Радиолокационные комплексы. https://iskra.zp.ua. КП “НПК “Искра” (Запорожье, Украина). Архивировано из оригинала 29 июля 2018 года.

Назначение

Основным назначением комплекса является разведка огневых средств противника и корректировка огня.

Боеприпасы в воздухе обнаруживаются с помощью РЛС и их траектория вычисляется, позволяя определить как точку стрельбы, так и район падения — это позволяет не только обнаруживать огневые позиции неприятеля, но и эффективно корректировать работу собственных артиллерийских систем.

Высокая производительность РЛС и вычислительного комплекса позволяет определить координаты всех огневых средств противника даже при массированном артиллерийском обстреле, дать распределённые целеуказания и уничтожить эти средства до покидания ими позиции стрельбы.

Радиолокационные станции данного типа незаменимы для миротворческих сил для контроля над соблюдением сторонами режима прекращения огня на большой территории.

Автономность комплекса и малое время развёртывания даёт возможность использовать 1Л219М с марша с одновременным развёртыванием средств поражения, что играет немаловажную роль при введении усиленных группировок войск, когда колонны техники наиболее уязвимы (при проведении миротворческих операций, в локальных войнах и т. д.)

Информация передаётся на командный пункт в автоматическом режиме. Интерфейс контроля войсками позволяет осуществлять непосредственное целеуказание артиллерийским системам, создавая высокоэффективную полуавтоматическую систему обнаружения и подавления огневых точек неприятеля.

«Зоопарк» является многофункциональной РЛС, и способен выдавать управляющие сигналы беспилотным летательным аппаратам, а также следить за воздушным пространством в зоне ответственности, сопровождая различные летательные аппараты противника или гражданские воздушные суда.

Комплекс также возможно использовать для выдачи предупреждений войскам и мирному населению о миномётных и ракетных обстрелах. При этом быстрый расчёт траектории позволяет точно определить место падения боеприпаса и тем самым более точно информировать население и личный состав о характере угрозы, снижая потери от обстрелов.

Возможность быстро покинуть позицию, частотный манёвр РЛС, а также противопульная и противоосколочная защита экипажа и аппаратуры повышают боевую живучесть комплекса.

Зарубежный вариант

Нельзя сказать, что наши западные оппоненты превзошли российские аналоги, но и они кое в чём преуспели. Например, у американской контрбатарейной РЛС AN/TPQ-36 дальность разведки (контроля) огневых позиций артиллерии составляет 18 км, а ракет – 24 км. РЛС способна сопровождать до 20 целей. Чистый проигрыш российскому «Зоопарку». Но у этой станции есть и большой плюс – она массовая. На вооружении армии США сегодня находятся более 100 единиц таких радаров. Комплекс поставляется в 15 государств, более 25 единиц достались Украине.

Кроме того, на вооружении Армии США состоит переносная РЛС контрбатарейной борьбы AN/TPQ-48, в основном предназначенная для обнаружения миномётных установок. Точность определения целей на дистанции 10 км – всего 50 мм. Эти радары тоже были поставлены ВСУ.

wikipedia.org
Две единицы AN/TPQ-36, поставленные Украине в 2015 году.

Эффективной, если судить по открытым данным, является и радиолокационная станция контрбатарейной борьбы – РЛС COBRA, созданная для Бундесвера консорциумом компаний EADS. Радар обеспечивает определение координат позиций артиллерийских средств противника, миномётных батарей, а также самодельных ракетных, которые применяют террористы. Кроме того, РЛС COBRA может рассчитывать точки падения снарядов и ракет и оповещать об угрозе огневого поражения свои подразделения. Радар оснащён плоской активной фазированной антенной решёткой. Дальность разведки РЛС составляет 40 км в секторе 90 градусов по азимуту. Максимальная производительность – обнаружение 40 огневых позиций за две минуты.

РЛС COBRA для своих вооружённых сил закупили Франция, Великобритания, Турция. Собственные РЛС контрбатарейной борьбы сегодня разрабатывают Израиль, Турция, Норвегия совместно со Швецией.

При этом некоторые специалисты считают, что контрбатарейные РЛС – это день вчерашний, поскольку всё большее распространение получают многофункциональные РЛС. Например, радары последних модификаций из семейства «Жираф АМВ» (Giraffe АМВ), которые разработала шведская фирма «Эриксон АВ». Название идёт от характерной складной мачты, которая при развёртывании позволяет радару напрямую видеть близлежащие объекты местности и увеличивает дальность действия против низкоуровневых воздушных целей.

flickr.com/133059881@N02
РЛС Giraffe AMB.

РЛС обеспечивают одновременное решение задач обнаружения аэродинамических и баллистических целей, контрбатарейной борьбы, уничтожение ракет, артиллерийских боеприпасов и мин в полёте, а также борьбу с БПЛА. А плоская цифровая антенная решётка с двумерным многолучевым цифровым диаграммообразованием по азимуту и углу места позволяет осуществлять расчёт точек падения боеприпасов и определять координаты позиций артиллерии на дальностях до 80-100 км.

Боевые действия на Украине ещё раз подтвердили, что насыщение частей и подразделений контрбатарейными радарами, значительно повышает эффективность артиллерии. И БПЛА заменить пока не могут.

3. Состав

радар 1Л259

В состав комплекса входят:

• Радиолокационная станция 1Л259 и комплект аппаратуры на шасси МТ-ЛБу
• Комплект аппаратуры для технического обслуживания и ремонта 1И30 на автомобиле Урал-43203
• Электростанция ЭД30-Т230П-1 РПМ1 (для учебных целей) на прицепе 2-ПН-2

Все необходимое для непосредственно боевой работы размещено на шасси МТ-ЛБ

3.1. РЛС

РЛС 1Л259 представляет собой трёхкоординатную моноимпульсную радиолокационную станцию с ФАР.

Сектор обзора комплекса составляет до 90 градусов в азимутальной плоскости и 40 градусов по углу места. РЛС автоматически осуществляет сканирование сектора обзора; обнаружение в полёте мин, снарядов, ракет и летательных аппаратов; сопровождение целей и траекторные вычисления. На основании совокупности полученных данных определяются координаты точек выстрела (запуска) и падения боеприпасов, тип стреляющих систем, производится целераспределение для систем поражения. Данные в автоматическом режиме поступают на командный пункт системы или непосредственно на автоматические или полуавтоматические огневые средства поражения. В отличии от предшествующей модели 1РЛ239, мощность РЛС 1Л259 снижена с 200 кВт до 30кВт[источник не указан 184 дня].

3.2. Вспомогательное оборудование

Вспомогательное оборудование комплекса состоит из МТО с необходимым оборудованием для проведения регламентных и ремонтных работ и электростанции ЭДЗО-Т230П-1РПМ, предназначенной для питания комплекса при проведении учебных или ремонтно-регламентных работ в мирной обстановке. В боевых условиях питание комплекса осуществляется отбором мощности у ходового двигателя транспортёра.

«Зоопарк», вид сзади

Контрбатарейная РЛС Зоопарк-1 (1Л219М). Дальность контроля огневых позиций. Устройство

В конце XX века мощь огневых средств вооруженных сил разных стран и точность нанесения их ударов существенно возросли. Опыт локальных военных конфликтов показал, что в бою побеждает тот, кто быстрее реагирует на огневой налет противника и в кратчайшее время подавляет вражеские огневые точки. В СССР в 80-е годы был разработан многофункциональный разведывательный комплекс «Зоопарк-1», который в 1992 году поступил на вооружение армии России. Он способен отслеживать траектории полета снарядов и ракет и с помощью компьютеров определяет затем позиции минометов, орудий, РСЗО и тактических ракет противника.

«Зоопарк-1» оборудован трехкоординатной моноимпульсной РЛС с фазированной антенной решеткой. В процессе разведки местности дискретно сканируемый луч РЛС прощупывает пространство (по горизонтали) в секторе 60 х 1,8 градуса, а при корректировке стрельбы собственной артиллерии в секторе 16 х 1,8 градуса с постоянным средним углом места (по вертикали) 40 градусов. Комплекс автоматически засекает в воздухе летящие мины, снаряды и ракеты и вычисляет их траекторию. Полученная информация поступает в ЭВМ, и с учетом данных системы навигации топографической привязки и ориентирования комплекса определяются характер движения объектов противника, класс огневых систем и координаты сразу нескольких вражеских позиций. Эти координаты «Зоопарк-1» передает своим артиллеристам, как и данные последующих расчетов точек падения собственных снарядов (режим корректировки). Обычно разведкомплекс переходит к ответной стрельбе на поражение и корректировке точности стрельбы уже после засечки на траектории полета двух снарядов противника. В случае необходимости «Зоопарк» может взять на себя управление полетом беспилотных снарядов, и предусмотрено также превращение его в диспетчерский пункт аэродрома.

В ходе разведки и корректировки стрельбы РЛС «Зоопарка» обладает довольно высокой живучестью за счет непродолжительного времени изучения, быстрой смены несущей частоты и противодействия преднамеренным помехам. Обмен информацией с КШМ и КНМ производится в автоматическом режиме с защитой передаваемой информации. Достоинством «Зоопарка» является и его самоходная база, поскольку он смонтирован на шасси легкобронированного гусеничного тягача МТ-ЛБ, развивающего на бездорожье скорость до 60 км/ч и способного вплавь преодолевать водные преграды.
