3. Состав
радар 1Л259
В состав комплекса входят:
- Радиолокационная станция 1Л259 и комплект аппаратуры на шасси МТ-ЛБу
- Комплект аппаратуры для технического обслуживания и ремонта 1И30 на автомобиле Урал-43203
- Электростанция ЭД30-Т230П-1 РПМ1 (для учебных целей) на прицепе 2-ПН-2
Все необходимое для непосредственно боевой работы размещено на шасси МТ-ЛБ
3.1. РЛС
РЛС 1Л259 представляет собой трёхкоординатную моноимпульсную радиолокационную станцию с ФАР.
Сектор обзора комплекса составляет до 90 градусов в азимутальной плоскости и 40 градусов по углу места. РЛС автоматически осуществляет сканирование сектора обзора; обнаружение в полёте мин, снарядов, ракет и летательных аппаратов; сопровождение целей и траекторные вычисления. На основании совокупности полученных данных определяются координаты точек выстрела (запуска) и падения боеприпасов, тип стреляющих систем, производится целераспределение для систем поражения. Данные в автоматическом режиме поступают на командный пункт системы или непосредственно на автоматические или полуавтоматические огневые средства поражения. В отличии от предшествующей модели 1РЛ239, мощность РЛС 1Л259 снижена с 200 кВт до 30кВт[источник не указан 184 дня].
3.2. Вспомогательное оборудование
Вспомогательное оборудование комплекса состоит из МТО с необходимым оборудованием для проведения регламентных и ремонтных работ и электростанции ЭДЗО-Т230П-1РПМ, предназначенной для питания комплекса при проведении учебных или ремонтно-регламентных работ в мирной обстановке. В боевых условиях питание комплекса осуществляется отбором мощности у ходового двигателя транспортёра.

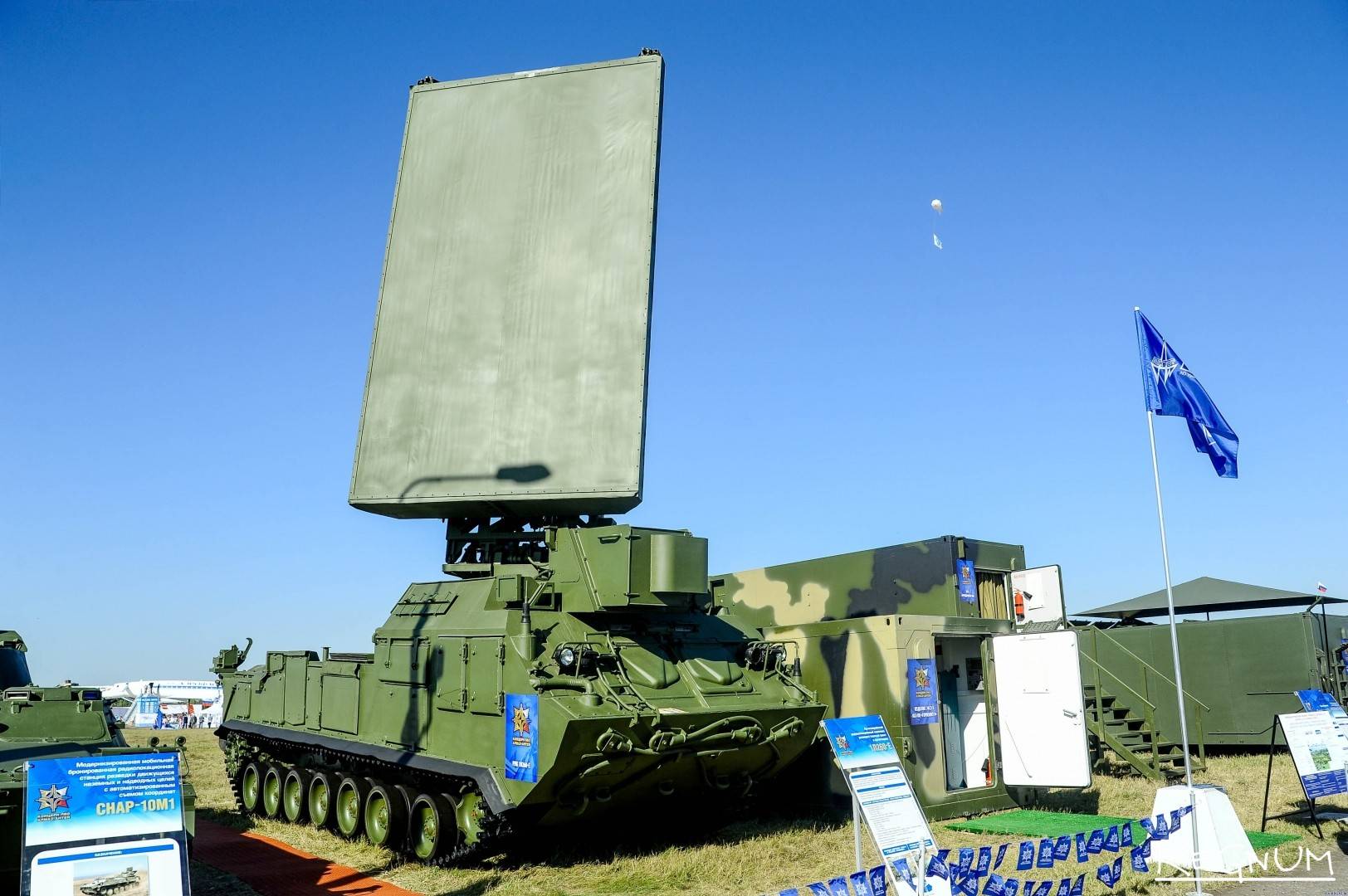

«Зоопарк», вид сзади
«Пенициллин» дает жару
Между тем в ракетно-артиллерийские войска в декабре прошлого года начали поступать контрбатарейные комплексы, в которых используется иной принцип действия. Эта разработка санкт-петербургского НИИ «Вектор», входящего в состав ростеховского концерна радиостроения «Вега», называется автоматизированным звукотепловым комплексом (АЗТК) артиллерийской разведки армейского звена 1Б76 «Пенициллин». Производство комплексов развернуто на предприятиях холдинга «Российская электроника», также из состава госкорпорации «Ростех».
Его существенное достоинство в том, что аппаратура не использует активных методов поиска огневых точек. То есть абсолютно ничего не излучает. Его работа основана на анализе сейсмических волн и световых и тепловых вспышек. Следовательно, противник и обнаружить АЗТК не может.
Комплекс базируется на полноприводном автомобиле КамАЗ-53501 грузоподъемностью 16 тонн. В его составе мачта телескопического типа с расположенными на ней шестью телевизионными и шестью тепловизионными камерами, четыре сейсмодатчика, система обработки информации, оснащенная высокопроизводительным компьютером, и аппаратура связи.
На развертывание АЗТК требуется один час. Телескопическая мачта с камерами поднимается на высоту, необходимую для обзора местности. Сейсмические датчики закрепляются на земле и соединяются кабелями с системой обработки и управления. К ней же постоянно подключены все 12 обзорных камер.
Тепловые и телевизионные камеры фиксируют вспышки выстрелов артиллерийских орудий и разрыва снарядов. Сейсмодатчики преобразуют колебания почвы в электрические сигналы. Вся информация передается на систему обработки для вычисления координат огневых точек. И чем плотнее противник ведет огонь, тем более сложной получается картина накладывающихся сейсмических волн и световых и тепловых вспышек.
Для дешифрирования всех составляющих сейсмических и светотепловых суперпозиций используется мощный компьютер, при этом данные обрабатываются в реальном масштабе времени. На фиксацию каждой огневой точки после произведенного выстрела уходит не более пяти секунд. Благодаря такой оперативности возможно поражать ответным огнем те же САУ раньше, чем они после выстрела поменяют позицию. Даже при очень плотном огне противника «Пенициллин» способен пеленговать до 90 процентов огневых точек.
Комплекс полностью автоматический, участия оператора не требуется. Полученные электронные карты огневой ситуации на обширной территории по каналам защищенной широкополосной связи в режиме реального времени рассылаются на КП батарей для подавления артустановок противника, что исключает ошибки операторов, неизбежные в боевых действиях высокой интенсивности. Также «Пенициллин» может использоваться и для коррекции стрельбы своих батарей, фиксируя места разрыва снарядов для определения величины отклонения от цели.
Конечно, по дальности звукотепловой комплекс не может соперничать с новейшими радиолокационными системами контрбатарейной борьбы. Однако следует признать, что и он демонстрирует неплохие результаты. Особенно при обнаружении гаубиц, их возможно засечь на расстоянии до 20 километров. Минометы обнаруживаются на удалении до 10 километров. Угловая ошибка по азимуту не превышает 1,5 минуты. По протяженности линии фронта, которую контролирует комплекс «Пенициллин», получен внушительный результат – она простирается на 25 километров, тогда как у РЛС достаточно узкий сектор обзора по азимуту.
В заключение необходимо напомнить и о безусловном достоинстве «Пенициллина»: противник неспособен обнаружить его при помощи инструментальной разведки.
Владимир Тучков
Газета “Военно-промышленный курьер”, опубликовано в выпуске № 5 (868) за 9 февраля 2021 года
Зарубежный вариант
Нельзя сказать, что наши западные оппоненты превзошли российские аналоги, но и они кое в чём преуспели. Например, у американской контрбатарейной РЛС AN/TPQ-36 дальность разведки (контроля) огневых позиций артиллерии составляет 18 км, а ракет – 24 км. РЛС способна сопровождать до 20 целей. Чистый проигрыш российскому «Зоопарку». Но у этой станции есть и большой плюс – она массовая. На вооружении армии США сегодня находятся более 100 единиц таких радаров. Комплекс поставляется в 15 государств, более 25 единиц достались Украине.

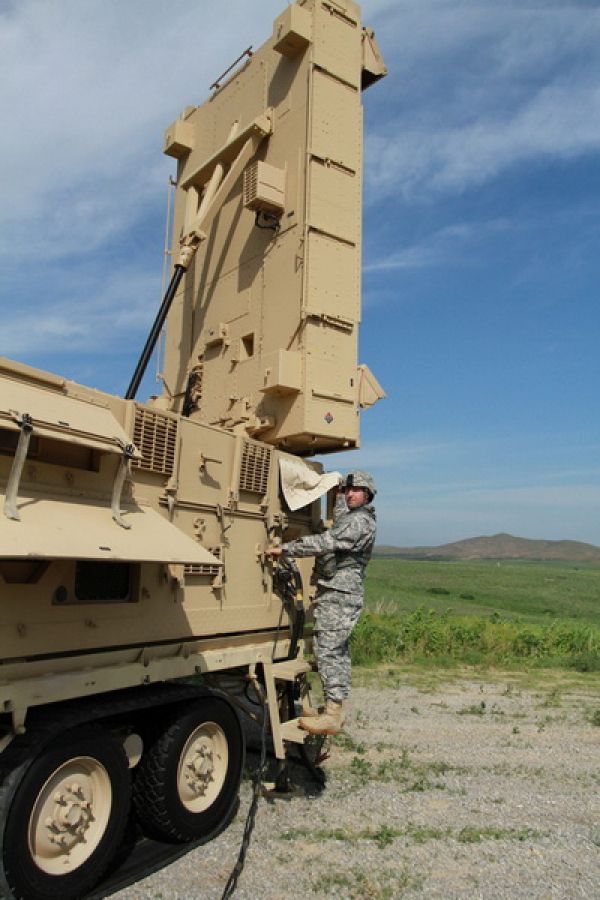

Кроме того, на вооружении Армии США состоит переносная РЛС контрбатарейной борьбы AN/TPQ-48, в основном предназначенная для обнаружения миномётных установок. Точность определения целей на дистанции 10 км – всего 50 мм. Эти радары тоже были поставлены ВСУ.
wikipedia.org
Две единицы AN/TPQ-36, поставленные Украине в 2015 году.
Эффективной, если судить по открытым данным, является и радиолокационная станция контрбатарейной борьбы – РЛС COBRA, созданная для Бундесвера консорциумом компаний EADS. Радар обеспечивает определение координат позиций артиллерийских средств противника, миномётных батарей, а также самодельных ракетных, которые применяют террористы. Кроме того, РЛС COBRA может рассчитывать точки падения снарядов и ракет и оповещать об угрозе огневого поражения свои подразделения. Радар оснащён плоской активной фазированной антенной решёткой. Дальность разведки РЛС составляет 40 км в секторе 90 градусов по азимуту. Максимальная производительность – обнаружение 40 огневых позиций за две минуты.
РЛС COBRA для своих вооружённых сил закупили Франция, Великобритания, Турция. Собственные РЛС контрбатарейной борьбы сегодня разрабатывают Израиль, Турция, Норвегия совместно со Швецией.
При этом некоторые специалисты считают, что контрбатарейные РЛС – это день вчерашний, поскольку всё большее распространение получают многофункциональные РЛС. Например, радары последних модификаций из семейства «Жираф АМВ» (Giraffe АМВ), которые разработала шведская фирма «Эриксон АВ». Название идёт от характерной складной мачты, которая при развёртывании позволяет радару напрямую видеть близлежащие объекты местности и увеличивает дальность действия против низкоуровневых воздушных целей.
flickr.com/133059881@N02
РЛС Giraffe AMB.
РЛС обеспечивают одновременное решение задач обнаружения аэродинамических и баллистических целей, контрбатарейной борьбы, уничтожение ракет, артиллерийских боеприпасов и мин в полёте, а также борьбу с БПЛА. А плоская цифровая антенная решётка с двумерным многолучевым цифровым диаграммообразованием по азимуту и углу места позволяет осуществлять расчёт точек падения боеприпасов и определять координаты позиций артиллерии на дальностях до 80-100 км.
Боевые действия на Украине ещё раз подтвердили, что насыщение частей и подразделений контрбатарейными радарами, значительно повышает эффективность артиллерии. И БПЛА заменить пока не могут.
Комплекс радиолокационного контроля AN/TPQ-37
Батарея во многом напоминает контрбатарейные станции TPQ-36, но приборы располагаются на пятитонном тягаче и для обслуживания комплекса требуется от 6 до 8 бойцов. В состав батареи входит полностью автоматизированное место для работы оператора, который одновременно отслеживает около 100 целей противника на электронной карте. На станциях в 2012 году завершен последний этап усовершенствования, который позволил продлить срок их использования в американской армии до 2020 года. Модернизация коснулась систем управления, навигации, были обновлены программы компьютера, увеличена производительность электронно-вычислительных машин на борту комплекса.
О возможностях контрбатарейной борьбы
Ведущиеся уже почти год боевые действия в Донбассе показывают, что умелая контрбатарейная борьба – важный фактор достижения успеха в войнах такого рода. Особенно в условиях, когда в силу известных причин применение боевой авиации сведено к минимуму.
Неслучайно США, оказывающие поддержку вооружённым силам Украины, уже поставили им партию РЛС контрбатарейной борьбы. «Красная звезда» обратилась к военным экспертам полковнику Владимиру Дмитриеву и полковнику Александру Крупникову с просьбой рассказать о технических возможностях западных армий в этой области.
Контрбатарейная борьба, представляющая собой организацию и ведение артиллерийского огня по позициям артиллерии противника, вошла в практику вооружённой борьбы уже давно. Она была распространена в годы Второй мировой войны и не потеряла своей актуальности на современном этапе.
Ведущая роль в обеспечении такой стрельбы изначально отводилась разведывательно-корректировочной авиации, комплексам звукометрической разведки и артиллерийским наблюдателям, в том числе из числа разведывательных, диверсионных и пехотных подразделений.
В дальнейшем, с развитием технических средств разведки, задачи по обслуживанию огневых средств контрбатарейной борьбы стали возлагаться и на радиолокационные станции разведки позиций стреляющей артиллерии.
Принцип работы данных РЛС основывается на обнаружении цели (снаряда, мины или ракеты) в полёте на возможно более ранней стадии и проведении нескольких измерений текущего положения боеприпаса. По этим данным рассчитывается траектория полёта снаряда и на основе её пролонгации и экстраполяции измерений определяются вероятные координаты огневого средства, а также мест падения боеприпасов. Кроме того, технические возможности станций позволяют распознавать типы и калибр стреляющих систем, а также обеспечивать корректировку огня своей артиллерии.
В странах Североатлантического союза первые образцы таких РЛС появились во Франции, США и Германии в начале 1950-х годов и по результатам испытаний и боевого применения в вооружённых конфликтах были признаны достаточно эффективным средством боевого обеспечения.
Это объясняется следующими их основными достоинствами: — мобильность (транспортабельность) РЛС; — обзор обширных участков местности на большой дальности; — возможность получения данных о целях в близком к реальному масштабу времени; — независимость от времени суток и погодных условий; — относительно высокая боеготовность.
Указанные преимущества определяют целесообразность использования РЛС для разведки и определения местоположения стреляющих артиллерийских орудий, миномётов и реактивных систем залпового огня даже при наличии такого недостатка, как возможность обнаружения их противником на расстояниях, превышающих дальность действия самих станций
В типовой состав РЛС входят: антенная система, приёмопередатчик, аппаратура обработки, связи и передачи данных, системы навигации и электропитания.
Антенна станции, как правило, представляет собой плоскую прямоугольную фазированную антенную решётку, в которой обзор пространства осуществляется электронным сканированием луча диаграммы направленности в секторе по азимуту в среднем 90°, а по углу места – до 30°. Круговой обзор пространства обеспечивается за счёт вращения на поворотной платформе.
Аппаратура обработки, связи и передачи данных размещается в стандартных контейнерах и монтируется на колёсной или гусеничной базе. Бортовая навигационная система обеспечивает определение своего местоположения и ориентацию антенной системы, что в значительной степени повышает точность засечки огневых позиций противника.
В сухопутных войсках США с конца 1970-х годов для решения задач контрбатарейной борьбы используется радиолокационный комплекс «Файрфайндер», находящийся на вооружении батарей артиллерийской инструментальной разведки полевой артиллерии бригадного и дивизионного звена. В его состав могут входить три РЛС AN/TPQ-36 и две – AN/TPQ-37 (на снимке).
Комплекс активно применялся в составе экспедиционных формирований американских войск в зоне Персидского залива, в Ираке и Афганистане. Различные модификации входящих в него РЛС состоят на вооружении армий Греции, Нидерландов, Египта, Индии, Израиля, Иордании, Сингапура, Саудовской Аравии и Республики Корея.

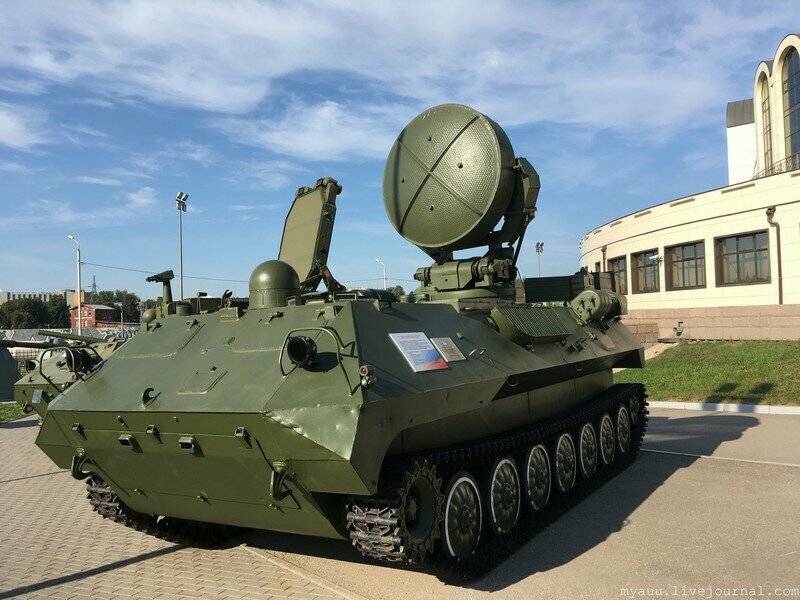

«Рысь» в «Зоопарке»
В СССР разработка контрбатарейных РЛС началась в 70-е годы с появлением компьютеров, имеющих достаточную производительность при небольшом объеме и невысоком энергопотреблении.
Первой контрбатарейной РЛС в Советском Союзе стал комплекс АРК-1 «Рысь», разработанный в тульском НИИ «Стрела» (ныне НПО «Стрела», входящее в концерн «Алмаз-Антей»). Серийное производство началось в 1977 году на тульском заводе «Арсенал». РЛС мощностью излучения 20 киловатт располагалась на гусеничном шасси с корпусом, обеспечивавшим противопульную защиту. «Рысь» успела повоевать в Афганистане, став серьезным подспорьем советской артиллерии.
vpk-news.ru
АРК-1 обнаруживал огневые позиции ствольной артиллерии на удалении до 9 километров, минометные – 12, РСЗО – 16 километров. При помощи этого комплекса осуществлялась и коррекция собственного огня на расстоянии до 11 километров для ствольной артиллерии, 14 – для минометов и 20 – для РСЗО. Точность определения точки падения боеприпаса составляла несколько десятков метров.

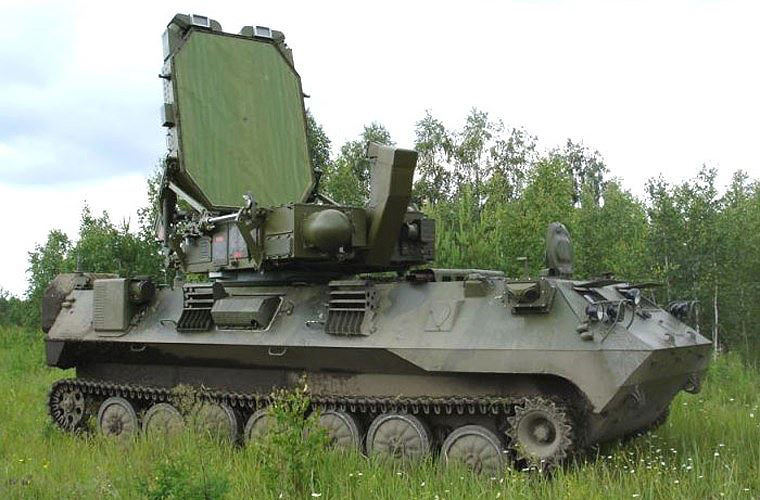

В 1981 году в НИИ «Стрела» приступили к созданию более совершенного комплекса 1Л219М «Зоопарк-1» с ФАР, устанавливаемого на легкобронированной гусеничной платформе. В 1988-м его подготовили к испытаниям. Но в связи с экономическими потрясениями, связанными с распадом СССР, разработка превратилась в долгострой. «Зоопарк-1» приняли на вооружение лишь в 2008 году.
«Зоопарк-1» превзошел лучший на тот момент американский AN/TPQ-36 как по дальности обнаружения огневых точек, так и в точности определения их координат. Артиллерийские орудия калибра 155 миллиметров засекали на расстоянии 20 километров против 14 у «американца», минометы – 22 километра против 18, РСЗО – 35 против 24 километров. В определенной степени это связано с большей мощностью сканирующего луча РЛС – 30 киловатт против 8. Правда, количество одновременно отслеживаемых целей было меньше – 12 против 20. Однако это не оказалось критичным, поскольку в минуту «Зоопарк-1» засекал 70 огневых точек противника.
После первого «Зоопарка» конструкторы НПО «Стрела» немедленно приступили к созданию комплекса 1Л260 «Зоопарк-1М». Но это не модернизация имеющейся аппаратуры, а по сути разработка новой: в РЛС используется уже не пассивная, а активная фазированная антенная решетка (АФАР), благодаря чему улучшились характеристики комплекса. Повысились помехоустойчивость и скрытность комплекса. Совершить этот прорыв позволило использование электронных компонентов нового поколения. За счет современных алгоритмов обработки данных появилась возможность в некоторых случаях выходить за инструментальные пределы РЛС, наращивая дальность действия комплекса.
РЛС COBRA
В разработке радиолокационного оборудования принимал консорциум в 1998 году, батарея находится на вооружении полевых отрядов Германии, Турции, Англии, Франции и Эмиратов. Технические данные станции позволяют обнаружить за одну рабочую минуту больше сотни разбросанных на местности целей. После 2020 года армии стран НАТО получат новые батареи с возможностью более дальнего определения вражеских огневых точек и увеличенной точностью координации собственных обстрелов.
Вся рабочая аппаратура собрана в стандартном ящике. Стенки контейнера выполнены из прочных материалов для защиты от осколков, стрельбы. Антенна на платформе поворачивается в любом направлении, при переноске компактно складывается. Электронная карта местности отражается на двух одинаковых экранах компьютера с изменяющимися данными по расположению точек. Для работы на станции достаточно двух операторов. Тактико-технические показатели РЛС COBRA:
- дальность эффективного обнаружения артиллерии составляет 20 км;
- реактивные боеприпасы засекаются на дальности 50 км;
- станция работает в рабочем диапазоне 4-8 ГГц;
- угол азимута составляет 270º;
- точность расчета координат находится в пределе от 0,35 до 0,5% дальности;
- время установки в рабочее положение и свертывания для дислокации составляет около 5 минут;
- для осуществления деятельности достаточно двух военных операторов.
Штаты планируют рывок
Однако и Пентагон не стоял на месте. Компания Raytheon выпустила новый комплекс AN/TPQ-47. Дальность обнаружения увеличили весьма оригинальным способом, перейдя на дециметровый диапазон волн. Но получили очень посредственную точность. У «Зоопарка-1М» ошибка на расстоянии 30 километров составляет порядка 40 метров. «Американец» выдавал погрешность в 80–90 метров. Такие характеристики комплекса, ухудшившиеся из-за удлинения рабочей волны РЛС, не позволяют использовать его для выдачи целеуказания высокоточным системам. Можно разве что лупить из РСЗО по площадям.
У «Зоопарка-1М» существенно возросла излучаемая радаром мощность, достигнув 70 киловатт. Однако использование сантиметрового диапазона волн, обладающего высокой точностью определения координат объектов, несколько уступает в дальности американским дециметровым системам. Российский комплекс фиксирует местоположение артустановки калибра 152 миллиметра на расстоянии до 55 километров, AN/TPQ-47 показывает результат 60 километров. В отношении РСЗО у нас – 75, у американцев – 80–100 километров
При этом у обоих комплексов появилась возможность частично решать и противоракетные задачи, передавая на КП информацию о подлете тактических или оперативно-тактических ракет. И «американец» это делает существенно лучше, обнаруживая ОТР за 300 километров, тогда как «Зоопарк-1М» – в пределах 80. Поэтому с такими угрозами в российских радиотехнических войсках справляются и лучше, чем AN/TPQ-47, РЛС «Противник-Г» дециметрового диапазона с дальностью 400 и «Гамма-С1» сантиметрового диапазона с дальностью 300 километров. При этом обе станции способны одновременно сопровождать до 150 целей.
Как видим, у российского «Зоопарка-1М» похуже с дальностью пеленгации, но лучше с точностью. В связи с чем можно говорить об относительном паритете.
Однако вскоре он может быть нарушен, причем не в нашу пользу. Компания Northrop Grumman создает комплекс AN/TPQ-80. И достижение практических результатов уже не за горами. Дальность обнаружения должна возрасти примерно в 1,3–1,5 раза. Разумеется, при тех же самых показателях точности, поскольку диапазон РЛС тот же – дециметровый. Эксперты утверждают, что перспективный американский комплекс должен обладать примерно теми же возможностями, что и наша РЛС «Противник-Г».
О планах создания нового российского радиолокационного комплекса контрбатарейной борьбы пока ничего неизвестно. Видимо, считается нецелесообразным расширять функциональность этого оружия за счет решения задач ПВО и ПРО, поскольку в радиотехнических войсках эксплуатируется ряд специализированных РЛС, входящих в семейство «Небо» и его последней модификации «Небо-УМ».
Контрбатарейная РЛС Зоопарк-1 (1Л219М). Дальность контроля огневых позиций. Устройство
В конце XX века мощь огневых средств вооруженных сил разных стран и точность нанесения их ударов существенно возросли. Опыт локальных военных конфликтов показал, что в бою побеждает тот, кто быстрее реагирует на огневой налет противника и в кратчайшее время подавляет вражеские огневые точки. В СССР в 80-е годы был разработан многофункциональный разведывательный комплекс «Зоопарк-1», который в 1992 году поступил на вооружение армии России. Он способен отслеживать траектории полета снарядов и ракет и с помощью компьютеров определяет затем позиции минометов, орудий, РСЗО и тактических ракет противника.
«Зоопарк-1» оборудован трехкоординатной моноимпульсной РЛС с фазированной антенной решеткой. В процессе разведки местности дискретно сканируемый луч РЛС прощупывает пространство (по горизонтали) в секторе 60 х 1,8 градуса, а при корректировке стрельбы собственной артиллерии в секторе 16 х 1,8 градуса с постоянным средним углом места (по вертикали) 40 градусов. Комплекс автоматически засекает в воздухе летящие мины, снаряды и ракеты и вычисляет их траекторию. Полученная информация поступает в ЭВМ, и с учетом данных системы навигации топографической привязки и ориентирования комплекса определяются характер движения объектов противника, класс огневых систем и координаты сразу нескольких вражеских позиций. Эти координаты «Зоопарк-1» передает своим артиллеристам, как и данные последующих расчетов точек падения собственных снарядов (режим корректировки). Обычно разведкомплекс переходит к ответной стрельбе на поражение и корректировке точности стрельбы уже после засечки на траектории полета двух снарядов противника. В случае необходимости «Зоопарк» может взять на себя управление полетом беспилотных снарядов, и предусмотрено также превращение его в диспетчерский пункт аэродрома.
В ходе разведки и корректировки стрельбы РЛС «Зоопарка» обладает довольно высокой живучестью за счет непродолжительного времени изучения, быстрой смены несущей частоты и противодействия преднамеренным помехам. Обмен информацией с КШМ и КНМ производится в автоматическом режиме с защитой передаваемой информации. Достоинством «Зоопарка» является и его самоходная база, поскольку он смонтирован на шасси легкобронированного гусеничного тягача МТ-ЛБ, развивающего на бездорожье скорость до 60 км/ч и способного вплавь преодолевать водные преграды.
Станция контрбатарейной борьбы ARTHUR
Разработка мобильной версии РЛС велась двумя ведущими военными фирмами из Швеции и Норвегии. Полученное детище обладает расширенным количеством функций и обеспечивает скорость обнаружения в окружающем пространстве от 180 до 600 градусов в секунду. Оборудование станции надежно защищено от ракет противолокационного действия, так как диаграммный луч работает ниже высоты подъема улавливателей. Для обнаружения цели станции достаточно включить излучение на несколько минут.
Швеция продолжает научные разработки по созданию средств повышенной локации с усовершенствованными решетками. Станции, полученные в результате изысканий, расширяют количество функций, управление полностью автоматизируется. К одним из таких РЛС относят GIRAFFE, мощность которой увеличена в два раза, станция прослеживает увеличенное число целей.
Работа батареи в Х-диапазоне позволяет создать диаграмму с помощью множества лучей и сканировать пространство по углу и азимуту в секторах до 270 и 70º. Обзор по кругу происходит вращением платформы. Станция работает на дальности до 50 км. На вооружение армии оборудование рекомендуется передать до 2020 года, образцами заинтересованы страны Англии, Германии и Соединенных Штатов.
В заключение нужно отметить, что в военных действиях станции контрбатарейной борьбы показывают надежную работу и выполняют все возложенные на них функции. После 2020 года взятие на вооружение модернизированных комплексов позволит более точно и тщательно определять координаты вражеских огневых точек, при этом дальность обнаружения станет больше, что позволит увеличить эффективность контрбатарейной борьбы.
Технические параметры российской станции радиолокации
Использовать контрбатарейные станции, фото которых представлено ниже, удобно, так как характеристики позволяют эффективно работать на прифронтовой территории:
- экипаж, не выходя из машины, разворачивает станцию за пять минут;
- передвижение осуществляется с максимальной скоростью 60 километров в час;
- встречающиеся водные преграды комплекс преодолевает вплавь;
- гусеничный тягач проходит по любым дорогам;
- полный заправленный бачок позволяет проехать 500 км без добавки топлива;
- станция работает в горных условиях до 3 тыс. м над уровнем моря;
- на полноценную работу не влияют осадки, пылевые потоки и порывы сильного ветра;
- диапазон наружной температуры составляет от — 47 до + 50ºС;
- легко транспортируется всеми видами наземного, воздушного и водного транспорта;
- предусмотрено автоматизированное управление и независимое электрическое питание;
- экипаж работает в комфортных условиях;
- автоматизированный контроль рабочего состояния и полученных повреждений позволяет быстро привести комплекс в рабочее состояние.
Тактико-технические характеристики
5.1 Основные характеристики
- Тип: контрбатарейная самоходная радиолокационная станция
- Экипаж, чел.: 3
- Время развёртывания, мин.: свыше пяти
- Производительность, мин.: менее семидесяти позиций
- Количество сопровождаемых целей: четыре, во второй модификации до 12
- Время полного расчёта траектории: свыше 20 сек.
5.2 Характеристики РЛС
- Радиолокационная станция: 1Л259
- Тип радиолокационной станции: моноимпульсная трёхкоординатная
- Тип антенны: фазированная антенная решетка
- Диапазон: G-H 5 см
- Мощность: 30 кВт.
5.3 Дальность контроля (разведки) огневых позиций (км)
- 81 мм — 120 мм миномёт: 13-17 (18-22)
- 105 мм — 155 мм пушка: 10-12 (15-20)
- 122 мм — 240 мм реактивная система залпового огня: 15-22 (25-35)
- Тактическая ракета: 40-45.
