История разработки
САУ «Коалиция-СВ» Историю создания САУ Коалиция связывают с поступлением на вооружение в 1989 году артиллерии 2С19 «Мста-С». На момент принятия она отвечала требованиям военных в соперничестве с аналогичными установками НАТО. Однако уже через год в альянсе приняты новые стандарты, что требовало модернизации советской артиллерии.
Вместе с модифицированием имевшихся проектов велись исследования в сфере создания трехствольного комплекса. Распад СССР и последующий спад экономики заморозил разработку. Возобновление проекта произошло в 2002, когда был спроектирован двуствольный боевой модуль.
Параллельно проводились испытания одноствольного варианта. Анализ показал, что именно он обладал большей надежностью и меньшей ценой. В итоге решено продолжить разработку в данном направлении, сохранив принятое название. Официальные работы над новой установкой начались в 2006.
В 2013 под индексом 2С35 появились первые два опытных образца, в 2014 изготовили еще 10 для участия в юбилейном Параде победы. На вооружение новые артиллерийские установки официально поступили только в 2020, однако испытания их возможностей продолжаются до сих пор.
Конструкция боевой машины
Компоновка проекта двуствольной артиллерии во многом была перенесена в одноствольную
Самоходная артиллерия «Коалиция» выполнена по башенной схеме на базе танка Т-90. Имеет стандартное разделение на три отделения — управление, боевое и силовое. Орудие установлено в поворотной башне. На ее крыше, а также по левому и правому борту имеются гранатометы для создания дымовых завес. Спереди и сзади имеются по два датчика, предупреждающих о лазерном облучении.
Силовой корпус
Моторно-трансмиссионное отделение машины традиционно расположено в кормовой части. В данном вопросе сохранена общая танковая структура. Трансмиссия изначально рассчитана на гусеничный вариант, однако разрабатывается и модификация с колесным ходом.
Боевой отсек
Боевое отделение располагается в средней части, однако в отличие от большинства другой схожей техники здесь оно необитаемо. Система приведения орудия в действие и механизмы зарядки полностью автоматизированы.
Отсек управления
Отделение управления располагается в передней части корпуса. В сравнении с Т-90 оно видоизменено для размещения всего экипажа. Механик-водитель располагается по центру, слева от него — командир расчета, справа — наводчик.
Средства наблюдения и связи
САУ «Коалиция» оснащена современными средствами наблюдения и связи. Основной акцент делается на дисплейном отражении информации о местности, что позволяет вести наблюдение вне зависимости от времени суток и погодных условий. Связь установки интегрирована в Единую систему управления тактического звена, что позволяет принимать и корректировать цели по цифровым каналам.
Экипаж
Автоматизированные системы управления и ведения огня позволили сократить экипаж до трех человек. Все они размещаются в отделении управления, что облегчает коммуникации и взаимодействие друг с другом.
Силовая установка
Силовая установка представляет собой единый 1200-сильный дизельный турбопоршневой двигатель А-85-3А (иногда обозначается как 2А12-3, 12ЧН15/16 или 12Н360). Моторесурс не менее 2000 часов. Масса до 5 тонн. Объем МТУ до 4 м3. Имеется возможность модернизации. По габаритно-массово-силовым характеристикам новинка должна превосходить лучшие зарубежные образцы моторно-трансмиссионных установок. необходимо отметить, что номинальная мощность двигателя 1500 л.с., до 1200 л.с. введено ограничение, что значительно увеличило моторесурс.
Разработкой двигателя занимался челябинский ГСКБ «Трансдизель», а производится будет на Челябинском Тракторном Заводе. Дизельный четырехтактный, Х – образный, 12 –цилиндровый с газотурбинным турбинным наддувом и промежуточным охлаждением воздуха, жидкостного охлаждения двигатель 12Н360 прошел весь ряд испытаний, от ресурсных до ходовых ещё в 2011 году.
Технические характеристики двигателя А-85-3А (12Н360) для САУ “Коалиция-СВ”
- Тип двигателя – четырехтактный, Х – образный, 12 –цилиндровый с газотурбинным турбинным наддувом и промежуточным охлаждением воздуха.
- Система смесеобразования – непосредственный впрыск топлива
- Мощность двигателя без сопротивления на впуске и выпуске, кВт (л.с.) – 1103 (1500)
- Частота вращения, с-1 (об/мин) – 33,3 (2000)
- Запас по крутящему моменту, % – 25
- Удельный расход топлива, г/кВт*ч (г/л.с.*ч) – 217,9 (160)
- Масса, кг – 1550
- Удельная мощность, кВт/кг (л.с./кг) – 0,74 (1,0)
- Габаритная мощность, кВт/кг (л.с./кг) – 1026 (1395)
- Удельная масса, кг/кВт – 1,32
- Длина, мм – 813
- Ширина, мм – 1300
- Высота, мм – 820
Двигатель 12Н360 – это вполне освоенный мотор, отнюдь не стендовый, он точно такие же стоял на наших перспективных танках (объект 195), проходивших не так давно Государственные испытания. В части силовой установки ГИ завершились успешно, двигатель претензий не имел – несмотря на то, что испытания были очень жесткие.
Ударная «Коалиция»
Самоходные артиллерийские установки (САУ) были впервые задействованы ещё на полях сражений Первой мировой войны, а широкое применение получили в годы Второй мировой. В современных условиях уровень мобильности является одним из ключевых критериев, которым должна отвечать артиллерия. Недостаточно мобильная артиллерийская установка может быть в считаные минуты уничтожена ответным огнём противника.
По мере совершенствования вооружений и средств обнаружения допустимое время нахождения гаубицы на одной огневой позиции сократилось до одной минуты. В течение этого времени орудие должно вести высокоинтенсивный огонь, чтобы затем быстро сменить дислокацию.

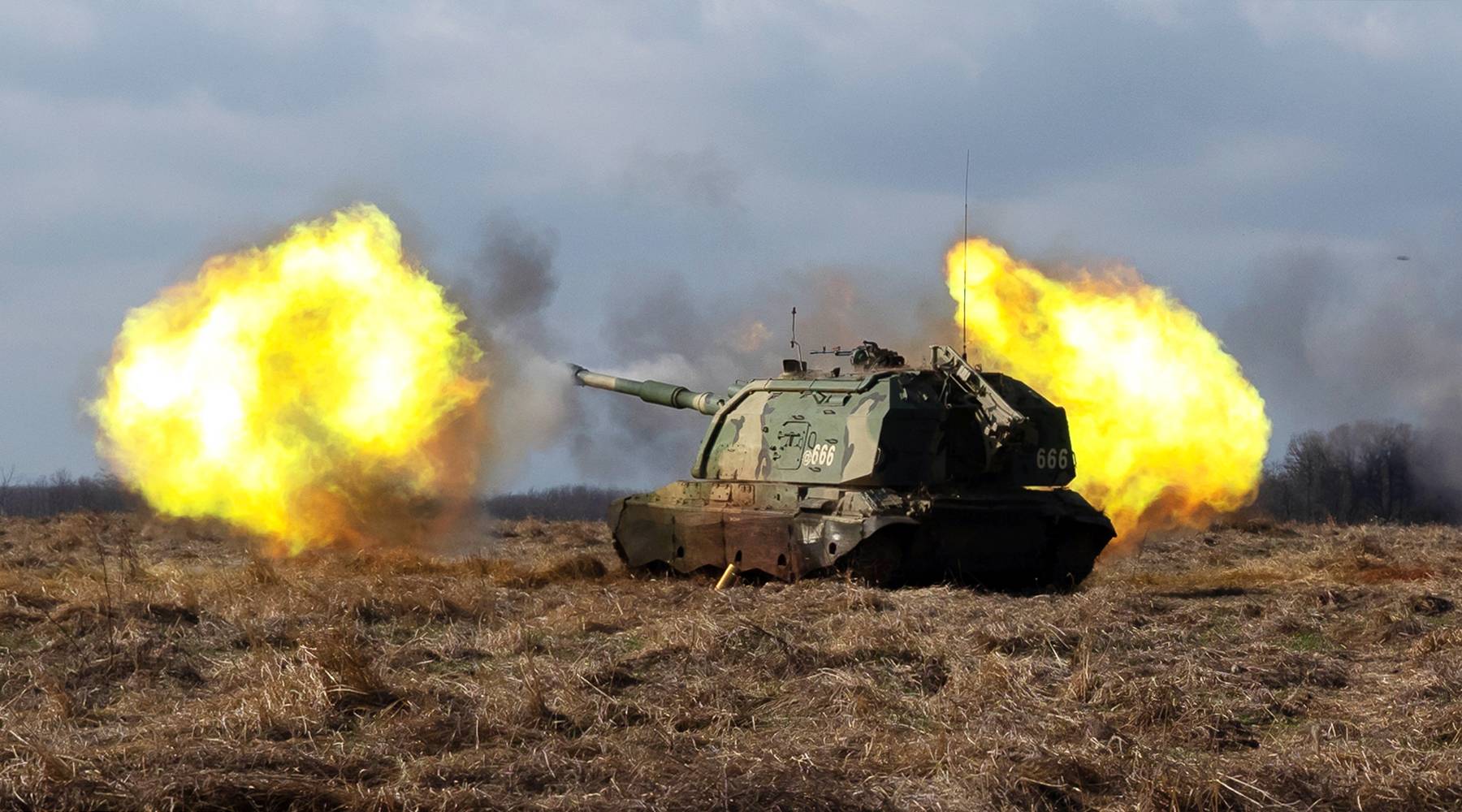

- Самоходная гаубица 2С19 «Мста-С» во время учений
- РИА Новости
Соответственно, чем выше огневая мощь орудия, тем короче может быть временной интервал его нахождения в одной точке. Сегодня на вооружении российских сухопутных войск находится целый арсенал САУ: самоходные пушки 2С7 «Пион» (203 мм), 2С7М «Малка» (203 мм), 2С5 «Гиацинт-С» (152 мм); самоходные гаубицы 2С3 (2С3М) «Акация» (152 мм), «Мста-С» (152 мм), 2С1 «Гвоздика» (122 мм), 2С34 «Хоста» (120 мм); самоходные орудия «Вена» (120 мм), «Нона-СВК».
Работы по созданию новой самоходной гаубицы «Коалиция» были начаты в середине 2000-х годов на базе ЦНИИ «Буревестник». Новая машина должна была превзойти по своим тактико-техническим характеристикам уже имеющуюся на вооружении САУ «Мста-С», а также иностранные образцы орудий этого класса.
Уже в 2006 году появился один из макетных образцов «Коалиции», при создании которого были задействованы наработки, накопленные при конструировании самоходной гаубицы «Мста-С».
Также по теме
«Мышление Голливуда»: как США планируют использовать сверхдальнобойную пушку
Соединённые Штаты заняты разработкой особого сверхдальнобойного артиллерийского орудия, способного стрелять на расстояние 1 тыс….
Новая гаубица значительно превосходит принятую на вооружение в 1989 году САУ «Мста-С». Так, дальность стрельбы «Коалиции» составляет от 50 до 70 км, в то время как «Мста» стреляет на 25—29 км. При этом «Коалиция» несёт на борту 70 боекомплектов, против 50 у «Мсты», и способна производить до 23 выстрелов в минуту, в то время как «Мста» может делать лишь десять выстрелов в минуту. «Коалиция» может двигаться по шоссейному покрытию со скоростью до 90 км/ч, для управления установкой нужен экипаж численностью три человека.
Гаубицу отличает высокий уровень автоматизации, современная электроника позволяет улучшить точность стрельбы.
Отметим, что для гаубицы «Коалиция» разрабатывается новый боекомплект, в 2017 году о работах над ним сообщили в корпорации «Техмаш».
«Мы надеемся в ближайшие два-три года получить принципиально новый класс боеприпасов — в том числе артиллерийских», — заявил тогда заместитель гендиректора концерна Владимир Тихонов.
Профанация с “Коалиция СВ” на уровне мелочей. Отсутствие здравого смысла
Теперь давайте посмотрим в раздел той же русской версии Википедии. Цитата: «… Рабочие места наводчика и командира оснащены дисплеями, на которых отображается информация единой информационно-командной системы …». Наличие двух дисплеев для наводчика и командира – замечательное свойство. Но возникает вопрос к создателям этой САУ. Если самоходно-артиллерийская установка полностью автоматизирована и имеет необитаемое боевое отделение, тогда для чего нужны два человека, когда операции по наведению орудия может по сути выполнять один человек?
Если нужен пример, то именно, так организована стрельба из 155-мм самоходных гаубиц НАТО: M109A6 Paladin, PzH-2000, AS-90 и Archer. Кроме того, в 120-мм прогрессивной минометной системе AMOS, процесс организации наведения орудия и стрельбы решен также. Пожалуй, этот факт на западе принято называть здравым смыслом.
Теперь можно наглядно сравнить фактические характеристики самоходных орудий. Фактические тактико-технические характеристики самоходной пушки 2С35, как аналога, западных самоходно-артиллерийских систем. Они приводятся на картинке ниже:
Таблица 1
Немаловажный вопрос, он же является главной темой российской профанации. Официальные российские источники заявляют, о том, что якобы самоходная пушка 2С35 имеет полностью необитаемое боевое отделение. Так ли это на самом деле?На самом деле – это не так. Если бы артиллерийская часть – боевое отделение самоходной пушки 2С35 – действительно было бы не обитаемым, в этом случае на стволе не было бы прибора под названием ресивер. Ресивер или второе название эжектор – это специальное устройство, которое специально предназначено для уменьшения загазованности в боевом отделении. Таким образом получается, что боевое отделение самоходной пушки является обитаемым.
В боевом отделении находятся командир, наводчик орудия, и два заряжающих – классическое советское расположение, аналогичное 2С19. В передней части самоходной пушки, справа и слева от механика-водителя располагаются еще два заряжающих: заряжающие с грунта: и снарядный и зарядный. Таким образом, экипаж самоходной пушки 2С35 составляет семь человек. Единственное отличие, только от самоходной гаубицы 2С19, поскольку весь экипаж полностью располагается в своей самоходной пушке. В 2С19 заряжающие с грунта не имели штатных мест в самоходной гаубице.
Характеристики и особенности
Если минометы «Поднос» и «Сани» повторяют конструкции моделей Великой Отечественной войны, то «Василек» является принципиально новой системой. Он снабжен механизмами автоматического перезаряжания, позволяющей вести огонь с отличной скорострельностью 100-120 выст./мин (по сравнению с 24 выст./мин у миномета «Поднос»).
Артиллерия России может по праву гордиться самоходным минометом «Тюльпан», также представляющим собой оригинальную систему. В походном положении его 240-мм ствол крепится на крыше бронированного гусеничного шасси, в боевом – опирается на специальную плиту, опирающуюся на грунт. При этом все операции производятся с помощью гидросистемы.
Модификации
В разработке находится колёсный вариант самоходки, получивший индекс 2С35-1 «Коалиция СВ-КШ». От основной модификации он отличается тем, что необитаемая башня установлена не на танковое шасси, а на грузовик КамАЗ-6560, изначально разработанный для размещения на нём зенитных установок.
Традиционно самоходки на колёсном шасси использовали либо страны с развитой дорожной сетью, либо те, где такая схема обеспечивает лучшую подвижностью (например, ЮАР). Вероятно, что колёсная «Коалиция» станет базой для заявленного комплекса береговой артиллерии, вооружённого гаубицей 2А88.
Считалось, что на параде 2014 года показана предсерийная партия САУ 2С35, а в перспективе «Коалиция» будет использовать шасси платформы «Армата». После объявления о том, что производство «Арматы» ограничится установочной партией, такая перспектива выглядит сомнительно.
Основные модификации
Артиллерийские самоходки на Параде Победы
Разработка модификаций артиллерийской установки данного типа связана с применением установки и использованием разных типов шасси. В данном вопросе выделяют несколько вариантов:
- «Коалиция» — первоначальная двуствольная установка, проект был заморожен ввиду технической неэффективности подобного орудия;
- «Коалиция-СВ» — базовый вариант на гусеничном шасси, испытания которого продолжатся до 2020 года;
- «Коалиция-СВ-КШ» — вариант установки на колесном шасси КамАЗ-6550;
- «Коалиция-Ф» — проект двуствольной корабельной артиллерии для флота.
История разработки
САУ «Коалиция-СВ»
Историю создания САУ Коалиция связывают с поступлением на вооружение в 1989 году артиллерии 2С19 «Мста-С». На момент принятия она отвечала требованиям военных в соперничестве с аналогичными установками НАТО. Однако уже через год в альянсе приняты новые стандарты, что требовало модернизации советской артиллерии.
Вместе с модифицированием имевшихся проектов велись исследования в сфере создания трехствольного комплекса. Распад СССР и последующий спад экономики заморозил разработку. Возобновление проекта произошло в 2002, когда был спроектирован двуствольный боевой модуль.
Параллельно проводились испытания одноствольного варианта. Анализ показал, что именно он обладал большей надежностью и меньшей ценой. В итоге решено продолжить разработку в данном направлении, сохранив принятое название. Официальные работы над новой установкой начались в 2006.
В 2013 под индексом 2С35 появились первые два опытных образца, в 2014 изготовили еще 10 для участия в юбилейном Параде победы. На вооружение новые артиллерийские установки официально поступили только в 2020, однако испытания их возможностей продолжаются до сих пор.
Достоинства и недостатки
САУ «Коалиция-СВ» на прошедших испытаниях показала несколько важных преимуществ:
- высокая дальность стрельбы как осколочно-фугасными, так и управляемыми снарядами;
- электронная система наведения и управления;
- значительный боекомплект при относительно небольшой массе;
- хорошие ходовые качества.
Все это делает данную артиллерию одной из лучших в мире, обходящую по некоторым характеристикам большинство зарубежных аналогов. Из недостатков выделяют экспериментальность разработки. Выпущено всего 12 установок, многие аспекты продолжают дорабатываться, с ними открываются и новые проекты по модификациям. Этот аспект затрудняет принятие артиллерии на вооружение.
Модификации АК-306 — 30-мм автоматическая артустановка
АК-230 Калибр: 30 мм. Количество стволов: два. Угол вертикальной наводки: 0° — +85° Начальная скорость снаряда: 1000 м/с. Эффективная дальность: 2500 м. Скорострельность: 1050 высгр./мин
АК-630 Калибр: 30 мм. Количество стволов: шесть. Угол вертикальной наводки: 0° — +85°. Начальная скорость снаряда: 1000 м/с. Эффективная дальность: 3000 м. Скорострельность: 3000 выстр./мин
Первой советской 30-мм зенитно-артиллерийской установкой была поступившая на вооружение в 1960 году АК-230, имевшая орудия с длиной ствола 60 калибров. Она сменила устаревшие 25-мм спаренные зенитно-артиллерийские установки (с такой же длиной ствола) на строящихся кораблях. Небольшая башенка ЗАК срытого типа этого комплекса на Западе получила прозвище «Далек», по имени одного из нескольких одинаковых роботов в детской научно-фантастической телепередаче «Доктор Икс», шедшей на канале ВВС 1 с 1963 по 1983 год. В башенке установлены два автоматических 30-мм орудия с водяным охлаждением. Максимальная проектная скорострельность составляет 1050 выстр./мин, однако на практике (чтобы не допустить поломки) этот показатель лежит в пределах 200-240 выстр./мин. Управление установкой обычно осуществляется с помощью РЛС управления стрельбой «Drum Tilt» (кодовое обозначение НАТО) или дистанционно-управляемого оптического прицела.
На небольших кораблях артиллерийская установка АК-230 используется также для поражения надводных и наземных целей. Эффективная дальность стрельбы 0,54-кг снарядами в этом случае составляет 2600 м. Будучи основным артиллерийским комплексом ракетных катеров типа «Оса», артиллерийская установка в больших количествах поступали в страны — союзники СССР. Для противодействия угрозе надводным кораблям со стороны противокорабельных ракет в СССР была разработана артиллерийская установка с шестью вращающимися 30-мм стволами, заключенными в общий цилиндрический кожух и размещенными в башенке, аналогичной по форме АК-230. Разработка нового комплекса, получившего обозначение АК-630, началась в 1963 году, в 1964-м был произведен первый опытный образец, а к 1966-му завершились испытания комплекса. В 1967 году зенитно-артиллерийская установка была принята на вооружение, а двумя годами позже началось ее серийное производство. АК-630 предназначен для ведения огня такой высокой плотности, которая гарантирует поражение воздушных целей размером с крылатую ракету на относительно малой дальности. Для стрельбы используются специально разработанные снаряды массой 0,54 кг с сердечником из высокопрочной стали. Артиллерийская установка АК-630 вместе с РЛС управления стрельбой «Bass Tilt» была установлена на кораблях типов «Киев», «Кинда», «Удалой», «Современный», «Слава» и «Креста-2», а позднее и на более ранних проектах. На кораблях меньшего водоизмещения зенитно-артиллерийская установка устанавливается обычно вместе с артиллерийская установка большего калибра и РЛС управления стрельбой. Установка имеет ленточную подачу боеприпасов из обычного магазина, а ее модернизированный вариант — АК-630М — из барабанного.
Артиллерийская установка АК-630 и АК-630М входят в интегрированную систему самообороны, которая получила обозначение А-213 «Вымпел-А». Система состоит из шестиствольной арт. установки АО-18, РЛС управления стрельбой, а также оптического и телевизионного прицелов. Одна система «Вымпел» может управлять огнем двух 30-мм артиллерийских установок или одной 30- и одной 50-мм артиллерийской установкой. Артиллерийская установка может поражать воздушные цели на дальности до 4000 м, а надводные — до 5000 м. Телевизионный прицел способен обнаруживать надводные цели размером от торпедного катера и выше на дальности до 7,5 км, а воздушные — 7 км. В 1983 году планировалось модернизировли установку АК-630 путем установки еще одного блока из шести стволов (модификация АК-630М 1-2). Уменьшенная версия комплекса АК-630, АК-306, была разработана для кораблей с небольшим водоизмещением, таких как на воздушной подушке, экранопланах и патрульных катерах. Единственным отличием этой артиллерийская установка (получила также обозначение А-219) является электрическая автоматика стрельбы, а не использующая энергию пороховых газов, как у АК-630. Кроме того, наведение установки осуществляется только через оптический прицел. Эти изменения привели к тому, что артиллерийская установка в большей степени способна поражать надводные цели, чем воздушные. Разработка АК-306 началась в 1974 году, а в 1980-м она поступила на вооружение.
голоса
Рейтинг статьи
Описание конструкции
Кормовая часть башни с установленной на крыше турелью 6С21
Броневой корпус и башня
Межвидовой артиллерийский комплекс 2С35 «Коалиция-СВ» выполнен по башенной схеме. Корпус машины по геометрии подобен корпусу танка Т-90 и разделён на три отделения: отделение управления, боевое и силовое (моторно-трансмиссионное). По сравнению с танком Т-90 передняя часть корпуса существенно видоизменена для размещения в ней отделения управления. Посередине отделения управления расположено место механика-водителя с органами управления шасси, а слева и справа от него соответственно размещены места командира орудия и наводчика. В средней части корпуса располагается безлюдное боевое отделение. Процесс формирования выстрела и заряжание орудия производятся в полностью автоматическом режиме. В поворотной башне САУ установлено 152-мм орудие 2А88. По левому и правому борту башни, а также на крыше установлены гранатомёты системы 902 для постановки дымовых завес. В передней и задней частях крыши находятся по два датчика предупреждения о лазерном облучении САУ. В корме находится моторно-трансмиссионное отделение с силовой установкой.
Вооружение
Транспортно-загрузочная машина (ТЗМ) 2Ф66-1.
Основным вооружением САУ 2С35 является 152-мм орудие 2А88. На дульном срезе трубы 2А88 закреплён дульный тормоз. Заряжание орудия модульное. Досылка снаряда в канал ствола производится с помощью пневматического механизма заряжания. Конструкция механизма заряжания обеспечивает заряжание САУ при любых углах вертикального наведения без возвращения ствола на линию заряжания. Выстрел осуществляется микроволновой системой инициирования заряда. Благодаря применённой конструкции механизмов заряжания на САУ 2С35 обеспечен высокий темп стрельбы. Несмотря на то, что некоторые средства массовой информации заявляют о максимальной скорострельности САУ 2С35 в 16 выстрелов в минуту, реальная скорострельность самоходной артустановки «Коалиция-СВ» засекречена, известно лишь то, что она более 10 выстрелов в минуту и в 1,5 раза выше, чем у существующих артиллерийских систем. В основной боекомплект САУ 2С35 входят осколочно-фугасные снаряды, а также управляемые снаряды, созданные на основе снаряда «Краснополь». Кроме того, предусмотрено использование снарядов специального назначения, таких как осветительные, дымовые и зажигательные. Максимальная дальность стрельбы составляет 80 км, при этом точность на больших дистанциях обеспечивается за счёт управляемых снарядов с собственными раскрывающимися рулями и с навигацией по ГЛОНАСС.
Возимый боекомплект САУ составляет 70 выстрелов. Для снабжения самоходных арткомплексов 2С35 выстрелами конструкторским бюро центрального научно-исследовательского института «Буревестник» на базе грузового автомобиля КамАЗ-6560 была разработана универсальная транспортно-загрузочная машина 2Ф66-1, способная перевозить снаряды калибра 120—155 мм. Общий возимый боекомплект в механизированных укладках составляет 92 выстрела, а время загрузки САУ составляет не более 20 минут.
В качестве дополнительного вооружения на крыше башни 2С35 установлена дистанционно-управляемая турельная установка 6С21 с 12,7-мм пулемётом КОРД. Установка состоит из блока вооружения, приводов наведения и лазерного дальномера. Управление осуществляется через телевизионные каналы, углы вертикального наведения составляют от −5° до +75°. Боекомплект в патронной коробке — 200 патронов.
Специальное оборудование
Межвидовой артиллерийский комплекс 2С35 «Коалиция-СВ» оснащён системой автоматизированного управления процессами наведения орудия, выбора цели, навигации и позиционирования САУ. Рабочие места наводчика и командира оснащены дисплеями, на которых отображается информация единой информационно-командной системы. Интеграция самоходных артиллерийских установок 2С35 в Единую систему управления тактического звена позволяет принимать целеуказания по цифровому каналу связи, осуществлять круглосуточный обзор местности как днём, так и в тёмное время суток, выполнять автономный расчёт установок для стрельбы и корректировать свой огонь.
История разработки
САУ «Коалиция-СВ»
Историю создания САУ Коалиция связывают с поступлением на вооружение в 1989 году артиллерии 2С19 «Мста-С». На момент принятия она отвечала требованиям военных в соперничестве с аналогичными установками НАТО. Однако уже через год в альянсе приняты новые стандарты, что требовало модернизации советской артиллерии.
Вместе с модифицированием имевшихся проектов велись исследования в сфере создания трехствольного комплекса. Распад СССР и последующий спад экономики заморозил разработку. Возобновление проекта произошло в 2002, когда был спроектирован двуствольный боевой модуль.
Параллельно проводились испытания одноствольного варианта. Анализ показал, что именно он обладал большей надежностью и меньшей ценой. В итоге решено продолжить разработку в данном направлении, сохранив принятое название. Официальные работы над новой установкой начались в 2006.
В 2013 под индексом 2С35 появились первые два опытных образца, в 2014 изготовили еще 10 для участия в юбилейном Параде победы. На вооружение новые артиллерийские установки официально поступили только в 2020, однако испытания их возможностей продолжаются до сих пор.
Ствольная полевая артиллерия
Ствольная артиллерия России располагает огромным количеством орудий. Они состоят на вооружении артиллерийских подразделений, частей и соединений Сухопутных войск и представляют основу огневой мощи частей морской пехоты и внутренних войск. Ствольная артиллерия сочетает высокую огневую мощь, точность и кучность стрельбы с простотой конструкции и применения, мобильностью, повышенной надежностью, гибкостью огня, а также отличается экономичностью.
Многие образцы буксируемых орудий спроектированы с учетом опыта ВОВ. Они в Российской армии постепенно заменяются разработанными в 1971-1975 годах самоходными артиллерийскими орудиями, оптимизированными для выполнения огневых задач даже в условиях ядерного конфликта. Буксируемые же орудия предполагается использовать в укрепленных районах и на второстепенных театрах военных действий.
