100-мм противотанковая пушка Т-12 – МТ-12 «Рапира» (2А19, 2А29)

Летательные аппараты

Штурмовик А-10 Thunderbolt (США) Штурмовкой называется поражение наземных и морских целей при помощи стрелкового оружия (пушек и пулемётов), а также ракет. Штурмовик — боевой летательный аппарат (самолёт или вертолёт), предназначенный для штурмовки. Для штурмовки могут использоваться неспециализированные типы ЛА, такие как обычные истребители, а также лёгкие и пикирующие бомбардировщики. Однако в 1930-е годы был выделен специализированный класс самолётов для штурмовых действий. Причина этого в том, что в отличие от штурмовика, пикирующий бомбардировщик поражает лишь точечные цели; тяжёлый бомбардировщик действует с большой высоты по площадям и крупным неподвижным целям — для поражения цели непосредственно на поле боя он не годится, так как велик риск промахнуться и ударить по своим; истребитель (как и пикирующий бомбардировщик) сильного бронирования не имеет, в то время как на малых высотах самолёт подвергается прицельному обстрелу из всех видов оружия, а также воздействию шальных осколков, камней и прочих опасных предметов, летающих над полем боя.

Израильский[уточнить ] вертолёты AH-64D проявили себя как эффективное противотанковое средство в 1991 году (операция «Буря в пустыне»). Также они выполняли непосредственную поддержку войск, иногда взаимодействуя с штурмовиками A-10

Роль штурмовки снизилась после появления кассетных бомб (при помощи которых поражать вытянутые цели эффективнее, чем из стрелкового оружия), а также в ходе развития ракет класса «воздух-поверхность» (повысилась кучность и дальность, появились управляемые ракеты). Скорость боевых самолётов возросла, и поражать цели, находясь на малой высоте для них стало проблематично. С другой стороны, появлились штурмовые вертолёты, почти полностью вытеснившие самолёт с малых высот.

См. также: противотанковая авиационная бомба

Беспилотные самолёты

MQ-1 Predator, вооружённый ракетами «AGM-114 Hellfire» Чаще всего под беспилотными летательными аппаратами (БПЛА) понимают дистанционно управляемые летательные аппараты, применяемые для проведения воздушной разведки и нанесения ударов. Наиболее известным примером БПЛА является американский MQ-1 Предейтор. В феврале 2001 года на авиабазе ВВС США Неллис впервые были выполнены испытательные пуски противотанковых управляемых ракет (ПТУР) AGM-114 «Хеллфайр» с борта БПЛА «Предейтор». «Предейтор» может вооружаться двумя ПТУР (по одной под каждым крылом). Наведение на цель производится с помощью штатного лазерного целеуказателя

История создания противотанкового орудия «Рапира»

Как уже было сказано выше, появление реактивных гранатометов и управляемых ракетных комплексов кардинально изменило тактику борьбы с бронетехникой на поле боя. Первые противотанковые орудия появились уже в конце Первой мировой войны. В межвоенный период этот вид артиллерии активно развивался, а его «звездным часом» стала Вторая мировая война. Перед самой войной армии ведущих стран мира получили на вооружение новое поколение танков: советские КВ и Т-34, английская «Матильда», французские S-35, Char B1. Эти боевые машины имели мощную силовую установку и противоснарядное бронирование, с которым не могли справиться ПТО первого поколения.

Уже в 1942 году на вооружение американской армии был принят первый ручной реактивный гранатомет «Базука», который оказался весьма действенным средством борьбы с бронетехникой противника. Немцы познакомились с этим видом оружия во время боевых действий в Северной Африке и уже в 1943 году наладили серийное производство собственных аналогов. Уже к концу Второй мировой войны гранатометчики стали одним из главных врагов танкистов. А после ее окончания на вооружение армий мира стали поступать противотанковые ракетные комплексы (ПТРК), способные с большой точностью поражать бронетехнику на значительных дистанциях.

Неизвестно, как в дальнейшем сложилась судьба отечественной противотанковой артиллерии, если бы конструкторы не предложили одно интересное новшество – использовать гладкоствольное орудие. В 1961 году на вооружение советской армии поступила пушка Т-12 калибра 100 мм, у нее в стволе не было нарезов. Стабилизация снаряда в полете осуществлялась за счет стабилизаторов, которые раскрывались сразу после среза ствола.

Дело в том, что начальная скорость снаряда гладкоствольных орудий гораздо выше, чем у нарезных. Кроме того, не вращающийся в полете снаряд гораздо лучше подходит для кумулятивного заряда. Можно еще добавить, что ресурс подобного ствола выше, чем нарезного.

Т-12 была разработана специалистами конструкторского бюро Юргинского машзавода. Пушка получилась весьма удачной с прекрасными тактико-техническими характеристиками. В конце 60-х годов орудие решили модернизировать, оснастив его новым улучшенным лафетом. Причина была в том, что в это время войска переходили на новый артиллерийский тягач, имевший большую скорость. Также можно добавить, что гладкоствольное орудие гораздо больше подходит для стрельбы управляемыми боеприпасами, хотя, вероятно, в 60-е годы конструкторы не слишком задумывались над этим вопросом. Пушка с новым лафетом получило обозначение МТ-12, его серийное производство началось в 1970 году.

В середине 70-х годов на базе МТ-12 специалистами тульского КБ Приборостроения был разработан противотанковый комплекс «Кастет». В его состав входил управляемый снаряд в составе унитарного выстрела, а также аппаратура наведения и прицеливания. Управление снарядом производилось по лазерному лучу. «Кастет» был принят на вооружение в 1981 году.

В то же году была создана модификация МТ-12Р, оснащенная радиолокационной станцией «Рута». Производство радиолокационного прицела продолжалось до 1990 года.

Боеприпасы

В буксируемом положении.

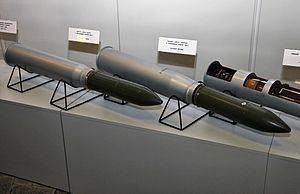

Боекомплект орудия включает в себя несколько типов подкалиберных, кумулятивных и осколочно-фугасных снарядов, а также управляемые противотанковые ракеты «Кастет». Возимый боекомплект: 20 выстрелов, из них 50 % — БПС, 20 % — ОФС, 30 % — КС..

Бронебойные подкалиберные снаряды (БПС)

• 100-мм выстрелы УБМ1 и УБМ2 с бронебойными подкалиберными снарядами ЗБМ1 (с сердечником) и ЗБМ2 (без сердечника) предназначены для стрельбы по танкам, САУ и другим бронированным целям.
• 100-мм бронебойный подкалиберный выстрел УБМ10 с сердечником, с бронебойным подкалиберным снарядом ЗБМ24 со стреловидной боевой частью предназначен для поражения бронетанковой техники.
• Бронебойный подкалиберный выстрел УБМ15, ОКР «Вальщик».

Осколочно-фугасные снаряды (ОФС)

• 100-мм выстрел УОФ3 с осколочно-фугасным снарядом 3ОФ15, укомплектованным взрывателем В-429Е, предназначен для стрельбы по живой силе, огневым точкам, инженерным сооружениям полевого типа и другим целям. Начальная скорость снаряда 667 м/с.
• 100-мм осколочно-фугасный повышенной мощности выстрел УОФ12 с осколочно-фугасным снарядом 3ОФ35, предназначен для поражения живой силы, полевых укреплений, инженерных сооружений полевого типа, огневых позиций артиллерии, миномётов, ракетных установок, пехотных огневых средств противника.Начальная скорость снаряда 663 м/с.

Кумулятивные снаряды (КС)

• 100-мм выстрелы УБК2 и УБК2М с кумулятивно-осколочными снарядами ЗБК3 и ЗБК3М, укомплектованными взрывателем ГПВ-2, предназначены для стрельбы прямой наводкой по бронированным целям, имеющим мощную броневую защиту, по лёгким укрытиям и живой силе. НИИ-24.
• 100-мм кумулятивные повышенной бронепробиваемости выстрелы УБК8 и УБК8М с кумулятивными снарядами 3БК16 и 3БК16М, предназначены для поражения бронированных целей, а также живой силы, фортификационных и инженерных сооружений, огневых позиций артиллерии, миномётов, ракетных установок.

Выстрелы 3УБК10 и 3УБК10-1 с управляемой ракетой 9М117.

Инертные (холостые: учебные и практические) снаряды

• Осколочно-фугасный повышенной мощности инертный выстрел УОФ12 ИН;
• Кумулятивный инертный выстрел УБК8 ИН;
• Выстрел 3УП4 с практическим кумулятивным снарядом 3П7 (аналог снаряда 3БК3М);
• Выстрел с практическим кумулятивным снарядом 3П27 (аналог снаряда 3БК16М);
• Холостой выстрел 4Х20
• Холостой выстрел Х20Н;
• Холостой выстрел Х20П;
• Заряд для гидроотстрела.

Преимущества и недостатки

МТ-12 была первым в мире гладкоствольным противотанковым орудием, и в 60-е годы прошлого века являлась лучшим образцом подобного вооружения.

Стрельба из МТ-12. Огромная вспышка огня демаскирует орудие

К её достоинствам можно отнести:

1. Пушка «Рапира» имеет характеристики бронепробиваемости, достаточные для уничтожения танков 60-70-х годов прошлого века. Орудие уверенно поражает такие цели, как М60, «Чифтен» или Т-54/55, не говоря уже о лёгкой бронетехнике;
2. Высокая точность стрельбы. Эту пушку иногда даже называли «артиллерийской снайперской винтовкой». Наводчик может вести огонь не просто «по силуэту», а по наиболее уязвимым местам танка;
3. Универсальность. Пушка может стрелять не только прямой наводкой, но и с закрытых позиций, применяя осколочно-фугасные снаряды. Кроме того, «Рапиру» успешно применяют для разрушения укрепленных огневых точек;
4. Всепогодность. Поздние модификации позволяют уверенно вести бой в условиях задымления и тумана;
5. Низкий силуэт орудия делает его довольно сложной мишенью для вражеской артиллерии.

Недостатков у МТ-12 тоже немало:

1. Орудие не способно пробить комбинированную лобовую броню современных танков. Кроме того, снаряды этой пушки едва ли смогут преодолеть и бортовую динамическую защиту;
2. Расчет на поле боя не имеет полноценной защиты и легко уязвим;
3. Мобильность пушки целиком зависит от тягача;
4. Даже при самой тщательной маскировке орудие может быть замечено с беспилотника. В бою пушку выдаст первый же её выстрел – огненная вспышка хорошо заметна даже на очень больших расстояниях;
5. По дальности стрельбы и маневренности МТ-12 значительно уступает современным противотанковым ракетным комплексам.

Одна из пушек МТ-12, использующихся в ходе вооруженного конфликта на востоке Украины

В целом на сегодняшний день недостатки явно перевешивают достоинства – пушка серьёзно устарела и её продолжающееся использование в региональных конфликтах объясняется главным образом отсутствием у противоборствующих сторон более современных систем вооружения.

обязательство

Советская 45-мм противотанковая пушка м-42 1942 года Украинский МТ-12 с МТЛБ во время войны на Украине 2015

МТ-12 и МТ-ЛБ НВА 1977 г. по случаю парада к годовщине основания государства ГДР в Берлине

Принципы работы

В основном МТ-12 использовались в Советской Армии в истребительных частях армейского корпуса и различных типов дивизий. Основная задача этих объединений заключалась в защите собственных флангов в случае удачных прорывов и перекрытии прорывов противника. Преемник МТ-12 — 125-мм пушка 2А45М «Спрут-Б»

Оружие было экспортировано во многие страны, и некоторые из них до сих пор используются там.

Использование в NVA

NVA начал использовать Т-12 в начале 1970 — х годов. Была закуплена только базовая версия МТ-12, вариант МТ-12Р с радиолокационным устройством не использовался СВА. Также обошлось без внедрения новых типов боеприпасов, были отстреляны те виды боеприпасов, которые уже были закуплены на момент внедрения Т-12. МТ-12 применялся в истребительных частях войсковых округов и мотострелковых дивизий, а также в некоторых танковых батареях мотострелковых полков.

В то время как в отделениях истребителей танков имелись как батареи МТ-12, так и батареи ПТУР, МТ-12 в батареях истребителей танков мотострелковых полков служила заменой вооружения при недостаточном количестве противотанковых ракетных комплексов. Поступившие в 80-е годы МТ- 12 были переданы мобилизационным подразделениям.

Оружие не было передано бундесверу в 1990 году.

Где можно увидеть

Россия

Музей отечественной военной истории в деревне Падиково Истринского района Московской области.

• Музейный комплекс УГМК, г. Верхняя Пышма, Свердловская область.
• Забайкальский край, пгт. Чернышевск — около памятника участникам ВОВ.
• Вологодская область, г. Вологда, Парк Победы.
• Башкортостан, г. Стерлитамак, Парк Победы.
• Саратовская область, г. Саратов, Парк Победы на Соколовой горе.
• Пензенская область, р. п. Земетчино.
• Республика Башкортостан, г. Учалы — стела Победы.
• Ивановская область, село Ново-Талицы, ул. Цветаева — около памятника участникам ВОВ.
• Пензенская область, г. Никольск, ул. Театральная.

Белоруссия, г. Несвиж.

Модернизации платформы

В 1947 году на заводе № 8 был разработан эскизный проект самодвижущейся платформы для 100-мм пушки КС -19 (КС-32),

В процессе эксплуатации платформы КЗУ-16 (52-У-415) был выявлен ряд недостатков, устранение которых путем модернизации платформы оказалось невозможным. Поэтому в 1953 году заводу № 13 было поручено разработать новую повозку взамен КЗУ-16. Предполагалось заменить ручной привод перевода из походного положения и обратно (время не более 5 минут), устранить перегрузку колес (особенно задних), довести скорость движения по шоссе до 40 км/час, увеличить остойчивость пушки и т. д.

В 1954 году завод № 13 представил технический проект платформы КЗУ-26, главный конструктор Плотников И.И. Однако этот техпроект был отклонен Министерством оборонной промышленности и ГАУ.

В начале января 1955 года ГАУ был представлен техпроект новой платформы КЗУ-28 завода № 13.19 февраля 1955 года техпроект одобрили с небольшими замечаниями и было решено изготовить опытный образец.

Опытный образец платформы КЗУ- 28 за № 111 прошел полигонные испытания в объеме 1667 выстрелов и возкой 2000 км. Согласно заключению комиссии платформа полигонные испытания выдержала. КЗУ-28 имела ряд преимуществ по сравнению с КЗУ-16, которые значительно улучшали эксплуатационные свойства пушки КС – 19М2, и должна быть рекомендована для серийного производства.

Противотанковая пушка МТ-12 Рапира — видео

Пушки Т-12 и МТ-12 имеют одинаковую боевую часть — длинный тонкий ствол длиной 60 калибров с дульным тормозом-солонкой». Раздвижные станины оснащены дополнительным убирающимся колесиком, установленным у сошников. Главным отличием модернизированной модели МТ-12 является то, что она оснащена торсионной подвеской, при стрельбе блокируемой для обеспечения стабильности.

Хотя пушка Т-12/МТ-12 рассчитана в первую очередь для огня прямой наводкой, она оснащена дополнительным панорамным прицелом и может использоваться в качестве обыкновенной полевой пушки для стрельбы фугасными боеприпасами с закрытых позиций.

Для борьбы с бронированными целями применяется бронебойно-подкалиберный снаряд со стреловидной боевой частью, обладающей высокой кинетической энергией, способной на дистанции 1000 метров пробить броню толщиной 215 мм. Такие боеприпасы обычно ассоциируются с танковыми пушками, но Т-12 и МТ-12 используют снаряды единого заряжания, отличные от боеприпасов 100-мм танковой пушки Д-10, установленной на танках семейства Т-54 и Т-55. Также из пушки Т-12/МТ-12 можно вести огонь кумулятивными противотанковыми снарядами и ПТУРСами 9М117 «Кастет», наводимыми по лазерному лучу.

Одна из модификаций Т-12 выпускалась в бывшей Югославии: 100-мм ствол был установлен на лафет 122-мм гаубицы Д-30. Эта модификация получила обозначение «ТОПАЗ».

Модификации

МТ-12К (2А29К) — В 1981 году на вооружение сухопутных войск СССР был принят противотанковый ракетный комплекс 9К116 «Кастет» (Тульский КБП во главе с А. Г. Шипуновым), предназначенный для поражения бронетанковой техники, а также малоразмерных целей. Комплекс «Кастет» состоит из выстрела ЗУБК10 с управляемой ракетой 9М117 и аппаратуры прицеливания и наведения 9Ш135. Система управления полуавтоматическая по лазерному лучу. АК «Туламашзавод» освоено серийное производство модернизированной ракеты ПТУР 9М117М «Кан» в составе выстрела 3УБК10М с тандемной кумулятивной боевой частью способной пробивать броню танков, оснащённых динамической защитой.

МТ-12Р (2А29Р) — Комплекс МТ-12Р, «Рута» принят на вооружение и поставлен в серийное производство в 1981 году. Всепогодный радиолокационный прицельный комплекс 1А31, шифр «Рута», устанавливаемый на ПТП МТ-12, был создан в 1980 году в ОКБ НИИ «Стрела»(Главный конструктор Симачев В. И.). Производство прицела 1А31 осуществлялось в 1981—1990 годах.

M87 TOPAZ — Югославская модификация МТ-12. Главной особенностью является использование лафета от гаубицы Д-30. Также в СУО включён лазерный дальномер с дальностью от 200 до 9995 метров.

Противотанковая пушка МТ-12

Сегодня противотанковые средства стали настолько совершенными, что у бронетехники остается очень мало шансов уцелеть на поле боя. Наибольшую эффективность в конфликтах последних лет продемонстрировали управляемые ракеты и гранатомёты. На этом фоне традиционная противотанковая артиллерия может показаться архаичной, однако, списывать её со счетов рано. Например, на вооружении многих армий всё ещё имеется «Рапира» — пушка с длинным стволом. Это орудие активно применяется и на территории Украины, где продолжается вооруженный конфликт, и в Йемене, где его противниками выступают мощные танки «Абрамс».

Достоинства и недостатки «Рапиры»

Пушка МТ-12 принимала участие во множестве вооруженных конфликтов и зарекомендовала себя как надежное и эффективное оружие. К числу несомненных достоинств этого орудия можно отнести универсальность: его можно использовать для поражения бронетехники, живой силы и укреплений противника, вести огонь как прямой наводкой, так и стрелять с закрытых позиций

«Рапира» имеет весьма высокий темп стрельбы (10 выстрелов в минуту), что очень важно для противотанковой пушки. Она очень проста в эксплуатации и не требует от артиллеристов особо высокой квалификации

Еще одним несомненным плюсом пушки является относительно небольшая стоимость боеприпасов, которые она использует.

Главным же недостатком пушки МТ-12 является полная невозможность выполнения ею своей основной функции – ее огонь практически бесполезен против современных основных танков. Правда, она способна довольно эффективно бороться с БМП, САУ и другими видами бронетехники со слабым бронированием, которые сегодня на поле боя представлены даже больше, чем танки. В целом же, «Рапира», конечно же, морально устарела. Любой ПТРК превосходит ее в точности, дальности поражения, бронепробиваемости и мобильности. По сравнению с ПТРК третьего поколения, которые работают по принципу «выстрелил и забыл», любое ПТО кажется настоящим анахронизмом.

Конструкция[ | ]

Снимок наблюдателей ОБСЕ МТ-12 украинских войск. Февраль 2015 года.

Конструктивно орудие представляет собой гладкоствольное противотанковое орудие на классическом двухстанинном лафете.

Прицельные приспособления |

На МТ-12 устанавливаются следующие артиллерийские прицелы:

• Для стрельбы прямой наводкой в дневное время (по видимой цели) — оптический прицел ОП4МУ-40У, который снимается с пушки только перед длительными и тяжёлыми по проходимости маршами или при её длительном хранении;
• Для стрельбы с закрытых позиций (по невидимой цели) — механический прицел С71-40 с панорамой ПГ-1М и коллиматором К-1;
• Для ночной стрельбы — 1ПН35, ночной прицел АПН-6-40 «Брусника»; либо 1ПН53, ночной прицел АПН-7;

Панорама ПГ-1М является оптическим прибором, который необходим для точной наводки орудия в цель в горизонтальных и вертикальных плоскостях.

Коллиматор К-1 представляет собой оптический прибор, предназначенный для горизонтальной наводки пушки при отсутствии естественных точек наводки или в условиях плохой их видимости (в тумане, при снегопаде, задымлении огневой позиции).

Для освещения прицельных приспособлений пушки в ночное время также используется прибор освещения Луч-С71М.

Транспортировка |

Так как в МТ-12 используются колёса от грузового автомобиля ЗИС-150 с шиной «ГК» (губчатый каучук — размер 9,0-20, модель Я-37), то транспортировка осуществлялась буксировкой гусеничным тягачом МТ-Л(МТ-ЛБ), автомобилями-тягачами Урал-375Д и Урал-4320. При движении по снегу использовалась лыжная установка ЛО-12.

Новое решение

Сердечник в этом случае предлагалось делать из высококачественной мартенситно-стареющей стали. Наконечник-рассекатель снаряда – из самой обычной штампованной листовой стали, из которой делались некоторые детали хвостового стабилизатора. Оперение «стрелы» отливали из особого алюминиевого сплава, причем впоследствии выяснилось, что алюминий требуется дополнительно анодировать. Трассер впрессовывают внутрь хвоста и дополнительно фиксируют на резьбовое соединение и керн.

Много работы было с ведущим пояском снаряда: в конце концов, остановились на тройном варианте, элементы которого были соединены обтюрирующим медным кольцом. Как только снаряд покидает ствольный канал, аэродинамические силы попросту разрывают этот поясок, и «стрела», раскрывшая оперение, устремляется к танкам. На дальности до 750 метров отклонение составляет не более 2,5 градусов по горизонтальной линии прицеливания.

Примечания[ | ]

1. Широкорад А. Б. Гладкоствольные противотанковые пушки («Спрут» и «Рапира») // Техника и вооружение вчера, сегодня, завтра…: Журнал. — Москва: РОО «Техинформ», 1997. — № 10
2. Оптический прицел ОП4М
3. 1ПН53, артиллерийский ночной прицел Архивная копия от 17 июля 2013 на Wayback Machine Архивировано 17 июля 2013 года.
4. ПГ-1М, панорама орудийная Архивная копия от 17 июля 2013 на Wayback Machine Архивировано 17 июля 2013 года.
5. Д-48
6. Широкорад А. Б. Энциклопедия отечественной артиллерии. — Минск: Харвест, 2000. — С. 631-632. — 1156 с. — ISBN 985-433-703-0.
7. 2. Дивизионные буксируемые противотанковые пушки
8. 2. Танковые управляемые ракетные комплексы и ракетные снаряды (ТУРС)
9. Выстрел с противотанковой управляемой ракетой «Стугна» (недоступная ссылка)
10. выстрелы 3УБК10, 3УБК10-1, 3УБК10-2, 3УБК10-3 с унифицированной противотанковой управляемой ракетой 9М117 Архивировано 10 марта 2013 года. Архивировано 14 декабря 2013 года.
11. Отечественные ПТРК (недоступная ссылка)
12. Прибор наведения 9Ш135
13. Модернизированные выстрелы 3УБК10М, 3УБК10М-1, 3УБК10М-2, 3УБК10М-3 с унифицированной противотанковой управляемой ракетой 9М117М Архивировано 10 марта 2013 года. Архивировано 14 декабря 2013 года.
14. Радиолокационный прицельный комплекс управления огнём «Рута»
15. M87 TOPAZ
16. Отчёт по поставкам обычных вооружений за 2002 год в Регистр ООН по обычным вооружениям
17. Александр Храмчихин. Форпост с вопросами // Военно-промышленный курьер : Газета. — 2016. — 9 марта (№ 9(624)). — ISSN 1729-3928.
18. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 82. — 504 с. — ISBN ISBN 9781857438352.
19. The Military Balance 2022. — P. 205.
20. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 185. — 504 с. — ISBN ISBN 9781857438352.
21. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 187. — 504 с. — ISBN ISBN 9781857438352.
22. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 188. — 504 с. — ISBN ISBN 9781857438352.
23. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 275. — 504 с. — ISBN ISBN 9781857438352.
24. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 190. — 504 с. — ISBN ISBN 9781857438352.
25. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 203. — 504 с. — ISBN ISBN 9781857438352.
26. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 208. — 504 с. — ISBN ISBN 9781857438352.
27. International Institute for Strategic Studies. The Military Balance 2022 / James Hackett. — London: Taylor&Francis, 2022. — С. 205. — 504 с. — ISBN ISBN 9781857438352.
28. The Military Balance 2010. — P. 245.
29. The Military Balance 2013. — P. 117.
30. The Military Balance 2010. — P. 124.
31. The Military Balance 2010. — P. 189.
32. Применение артиллерии в Афганистане
33. Спецназ ГРУ Пятьдесят лет истории, двадцать лет войны. (неопр.) (недоступная ссылка). Проверено 9 декабря 2012. Архивировано 16 октября 2013 года.
34. Первомайский бой
35. буксируемые противотанковые пушки
36. Type 73 100MM Towed Anti-Tank Gun Архивная копия от 7 июля 2013 на Wayback Machine Архивировано 7 июля 2013 года.
37. Type 86 Anti-Tank Gun
38. Type 86 100mm Anti-Tank Gun
39. Type 86
40. CZK — vz.53 (100 mm protitankový kanon)
41. Lesson 2 CURRENT OPPOSING FORCES antiarmor WEAPONS Part B: Antitank Guns

Достоинства и недостатки «Рапиры»

Пушка МТ-12 принимала участие во множестве вооруженных конфликтов и зарекомендовала себя как надежное и эффективное оружие. К числу несомненных достоинств этого орудия можно отнести универсальность: его можно использовать для поражения бронетехники, живой силы и укреплений противника, вести огонь как прямой наводкой, так и стрелять с закрытых позиций

«Рапира» имеет весьма высокий темп стрельбы (10 выстрелов в минуту), что очень важно для противотанковой пушки. Она очень проста в эксплуатации и не требует от артиллеристов особо высокой квалификации. Еще одним несомненным плюсом пушки является относительно небольшая стоимость боеприпасов, которые она использует

Еще одним несомненным плюсом пушки является относительно небольшая стоимость боеприпасов, которые она использует.

Главным же недостатком пушки МТ-12 является полная невозможность выполнения ею своей основной функции – ее огонь практически бесполезен против современных основных танков. Правда, она способна довольно эффективно бороться с БМП, САУ и другими видами бронетехники со слабым бронированием, которые сегодня на поле боя представлены даже больше, чем танки. В целом же, «Рапира», конечно же, морально устарела. Любой ПТРК превосходит ее в точности, дальности поражения, бронепробиваемости и мобильности. По сравнению с ПТРК третьего поколения, которые работают по принципу «выстрелил и забыл», любое ПТО кажется настоящим анахронизмом.

100-мм противотанковая пушка Т-12

Годы производства: 1961-1970 гг.

Первая в мире особо мощная противотанковая пушка Т-12 (2А19) была создана в КБ Юргинского машиностроительного завода № 75 под руководством В.Я. Афанасьева и Л.В. Корнеева. В 1961 году пушка была принята на вооружение и запущена в серийное производство.

Двухстанинный лафет и ствол орудия был взят от 85-мм противотанковой нарезной пушки Д-48. От Д-48 ствол Т-12 отличался только 100-мм гладкостенной трубой-моноблоком с дульным тормозом. Канал пушки состоял из каморы и цилиндрической гладкостенной направляющей части. Камора образована двумя длинными и одним коротким конусами.

Несмотря на то, что пушка Т-12 рассчитана в первую очередь для огня прямой наводкой (имеет дневной прицел ОП4М-40 и ночной АПН-5-40), она оснащена дополнительным механическим прицелом С71-40 с панорамой ПГ-1М и может использоваться в качестве обыкновенной полевой пушки для стрельбы фугасными боеприпасами с закрытых позиций.

В боекомплект Т-12 входит несколько типов подкалиберных, кумулятивных и осколочно-фугасных снарядов. Первые два могут поражать танки типа М60 и «Леопард-1». Для борьбы с бронированными целями применяется бронебойно-подкалиберный снаряд, способный на дистанции в 1 000 метров пробить броню толщиной 215 мм. Также из пушки Т-12 можно вести огонь снарядами 9М117 «Кастет», наводимыми по лазерному лучу и пробивающими броню за динамической защитой толщиной до 660 мм.

В результате эксплуатации выявилась необходимость внесения небольших изменений в конструкцию лафета. В связи с этим, в 1970 году появилась улучшенная модификация МТ-12 («Рапира»). Главным отличием модернизированной модели МТ-12 является то, что она была оснащена торсионной подвеской, которая при стрельбе блокировалась для обеспечения стабильности.

В ходе модернизации были заменены колеса, увеличена длина хода подрессоривания, для чего впервые в артиллерии пришлось ввести гидротормоза. Так же в ходе модернизации вернулись к пружинному уравновешивающему механизму, так как гидравлический уравновешивающий механизм требует постоянной регулировки компенсатора при различных углах возвышения.

Перевозка пушек Т-12 и МТ-12 осуществляется штатным тягачом МТ-Л или МТ-ЛБ. Для движения по снегу использовалась лыжная установка ЛО-7, которая позволяла вести огонь с лыж при углах возвышения до +16° с углом поворота до 54°.

Тактико-техническая характеристика

Боевая масса	2.75 т
Боевой расчет	7 чел.
Габариты	9500х1800х1600-2600 мм
Длина ствола	6300мм
Калибр	100 мм
Масса снаряда: – подкалиберного – кумулятивного	5.65 кг 4.69 кг
Начальная скорость снаряда: – подкалиберного – кумулятивного	1575 м/с 975 м/с
Скорострельность	6-14 выст./мин
Максимальная дальность стрельбы	8.2 км
Время перевода пушки из походного положения в боевое	около 1 мин
Максимальная скорость транспортировки по шоссе	60 км/ч

Прицелы

В комплект входит штатный панорамный ОП4М-40У. Для ведения огня против солнца применяется антибликовый светофильтр. В качестве дополнительных средств наведения может использоваться АПН-6-40 ночного видения, а при стрельбе в крайне сложных метеорологических условиях (туман, сильный снег, дождь) и при отсутствии прямой видимости на специальный кронштейн устанавливается радиолокационное устройство. Кроме этого, возможно корректирование огня по скрытым целям, согласно поступающей из внешних Противотанковая пушка «Рапира» может стрелять и ракетами (после установки на ней специального оборудования наведения по лазерному лучу).

На вооружении[ | ]

Сербская «Рапира».

Кумулятивный выстрел к пушке (ВСУ).

• Азербайджан Азербайджан — 72 МТ-12, по состоянию на 2017 год
• Армения Армения — 36 МТ-12, по состоянию на 2016 год
• Болгария Болгария — 126 МТ-12, по состоянию на 2016 год
• Грузия Грузия — 40 МТ-12, по состоянию на 2017 год
• Казахстан Казахстан — 68 T-12/МT-12, по состоянию на 2016 год
• Киргизия Киргизия — 18 T-12/МT-12, по состоянию на 2016 год
• Молдавия Молдавия — 37 МТ-12, по состоянию на 2016 год
• Монголия Монголия — некоторое количество, по состоянию на 2016 год
• Россия Россия — 526 МT-12, (2000 T-12/МT-12 на хранении), по состоянию на январь 2016 год
• Туркмения Туркмения — 60 T-12/МT-12, по состоянию на 2016 год
• Узбекистан Узбекистан — 36 T-12/МT-12, по состоянию на 2016 год
• Украина Украина — не менее 500 T-12/МT-12, по состоянию на 2016 год

Бывшие операторы |

• Алжир Алжир — 10 Т-12, по состоянию на 2010 год
• Босния и Герцеговина Босния и Герцеговина — 155 T-12/МT-12, по состоянию на 2013 год
• Венгрия Венгрия
• ГДР ГДР
• Ирак Ирак
• Польша Польша
• СССР СССР
• Югославия Югославия
• Хорватия Хорватия — 133 Т-12, по состоянию на 2010 год
• Черногория Черногория — 36 МТ-12, по состоянию на 2010 год

Обзор частей и сварных швов

Мне, как сварщику, конечно интересно было взглянуть на работу советских мастеров Юргинского завода, на сварку того времени. Все швы оказались выполнены добротно и гармонично сливаются в целостной картине, чего не сказать о новоделах.

Уже долгое время интересуясь военной техникой, я не раз замечал, что сварочные работы применяемые в реконструкции или создании макеров – безобразны. Такое ощущение, что технику намеренно отдают на “растерзание” студентам и наша “Рапира” не стала исключением.

В целом пушка представляет из себя классический набор механизмов: ствольно-затворная группа, противооткатные устройства и лафет.

Противооткатные устройства состоят из гидравлического тормоза отката и наката с веретенным тормозом отката и канавочным тормозом наката и трехцилиндрового гидропневматического накатника.

Лафет включает в себя множество механизмов, самые интересные из них:

К нижнему станку шарнирно присоединены коробчатые станины с сошниками. На станинах закреплены: устройство для крепления пушки по-походному, шворневая балка и подхоботовой каток.

Механизмы наведения расположены с левой стороны пушки: подъемный механизм секторного типа и поворотный механизм винтового типа.

Современная “Рапира” выглядит вот так:

Войны – это всегда разруха и несчастье.. И в завершение обзора хотелось бы пожелать, чтобы такое и другое оружие использовалось только в мирных целях или в качестве памятников прошедших конфликтов. Мирного неба Вам над головой!

с Уважением!

Описание конструкции и принцип работы пушки

Основной особенностью МТ 12, отличающей это орудие от всех предшествующих образцов советской противотанковой артиллерии, является гладкий ствол.

Длинный и выглядящий тонким ствол делает МТ-12 похожей на холодное оружие – рапиру

Есть несколько основных причин, по которым конструкторы «Рапиры» отказались от традиционных нарезов:

1. Вращение снаряда при соударении с целью препятствует нормальному формированию кумулятивной струи. В результате характеристики бронепробиваемости несколько ухудшаются;
2. Часть энергии пороховых газов при выстреле из нарезного орудия расходуется на раскрутку снаряда, что снижает его баллистические характеристики;
3. Гладкий ствол намного меньше изнашивается при интенсивной эксплуатации. Трение тоже существенно снижается, что положительно влияет на скорость полета снаряда;
4. Дульная энергия у гладкоствольного оружия всегда выше, чем у нарезного;
5. Пушку легче приспособить для запуска противотанковых управляемых ракет. Это преимущество было использовано далеко не сразу, но оно вполне ощутимо.

https://youtube.com/watch?v=QpX-KBSCkXc

Советские конструкторы, что интересно, не были «первооткрывателями». Уже в годы Второй мировой у Германии имелись гладкоствольные артиллерийские орудия. Тем не менее советские военные не очень верили в предложенное новшество, поэтому параллельно с созданием Т-12 велась разработка нескольких моделей нарезных противотанковых пушек.

Посмотрев на МТ-12 «Рапира» на фото, нетрудно заметить, что её лафет оснащен колесами, которые когда-то использовались на грузовиках ЗиЛ-150. Подвеска торсионная. Перед ведением огня её блокируют, что гарантирует стабильность и отсутствие раскачивания.

«Казенная часть» орудия МТ-12

Имеются также гидротормоза  – до разработки МТ-12, на артиллерийских шасси они не использовались. Стабильность обеспечивается благодаря разведению станин. Пушка, кроме того, комплектуется броневым щитом, закрывающим расчет от пуль и осколков.
