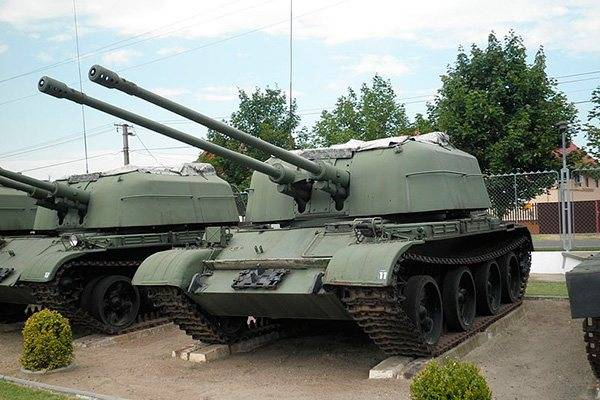

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

По итогам Второй мировой войны стало ясно, что полевые зенитные орудия малоэффективны против низколетящих целей, а с ростом скорости и живучести самолетов понизилась и эффективность 20-мм и 37-мм автоматических пушек — расход снарядов на один сбитый самолет увеличился в 1,5-2 раза. Необходимо было повысить скорострельность зенитных установок и оборудовать их механизмом быстрого изменения наводки, чтобы отслеживать скоростную маневренную цель. Преимуществом в этой области обладали многоствольные установки на шасси высокой проходимости, которые, как правило, еще и бронировались.

Характеристики

Транспортно-заряжающая машина 2Ф77М из состава ЗРПК 2К22М Тунгуска-М

Сведения из учебника для войск ПВО сухопутных войск СССР:

Характеристики вооружения
- зенитные автоматы:
  - начальная скорость снаряда — 960 м/с;
  - темп стрельбы из двух автоматов — от 4000 до 5000 выстр./мин.;
- ракеты:
  - масса боевой части — 9 кг;
  - средняя скорость — 600 м/с;
  - радиус эффективного поражения боевой части — 5 м;
  - система наведения — полуавтоматическая радиокомандная с оптической линией связи; система наведения работает на литерных частотах, заранее подготовленных перед пуском ЗУР;
  - время работы стартового двигателя 2,6 с.
Параметры зоны поражения воздушных целей, км:
- ракеты:
  - по высоте — до 3,5,
  - по дальности — от 2,5 до 8,
  - по курсовому параметру— до 4;
- зенитные автоматы:
  - по высоте — до 3,
  - по дальности — от 0,2 до 4,
  - по курсовому параметру — до 2,
  - дальность поражения наземных целей — до 2.
Параметры зоны обнаружения и опознавания СОЦ:
- угловые, град:
  - по азимуту — не ограничено,
  - по углу места — от 18 до 20;
- по дальности, км:
  - в амплитудном режиме — до 18,
  - в режиме СДЦ — до 16.
Параметры зоны сопровождения ССЦ:
- угловые, град:
  - по азимуту — не ограничено,
  - по углу места — от −15 до +87;
- по дальности, км:
  - в амплитудном режиме — до 15,
  - в режиме СДЦ — до 13.

Модификации ЗРК ОСА-АКМ

9К33М2 «Оса-АК»

Модернизированный комплекс 9К33М2. Принят на вооружение в 1975 году.

Основные отличия от базового варианта:

1. Расширена зона поражения целей по дальности, высоте и параметру. 2. Изменена структура СРП, добавлена возможность наведения ЗУР на цель, движущуюся со скоростью до 500 м/с и маневрирующую с перегрузкой до 8 единиц. 3. Имеет возможность обстрела и поражения целей на догонных курсах при скорости движения до 300 м/с. 4. Повышена защищённость от воздействия радиоэлектронных помех, улучшены условия автосопровождения целей в пассивных помехах. 5. Используется новая элементная база, повышена общая надёжность функционирования БМ. 6. Усовершенствован радиовзрыватель ЗУР. Новый взрыватель обеспечивает снижение нижней границы зоны срабатывания до 27 метров. 7. ЗУР размещена в ТПК. Повышен гарантийный срок использования ракет до 5 лет и повышена радиационная стойкость. 8. Обеспечена транспортировка восьми ЗУР и заряжание боевой машины.

9К33М3 «Оса-АКМ»

Дальнейшая модернизация комплекса. Эта модификация может эффективно бороться с самолётами и вертолётами при прикрытии войск во всех видах боевых действий и в условиях активного радиоэлектронного противодействия.

Работы по совершенствованию БМ ЗРК «Оса» и его ракеты были начаты в ноябре 1975 года под кодовым именем «Мара». ПСИ модернизированный комплекс прошёл в 1977 году, а государственные испытания были пройдены в декабре 1979 года. В 1980 году ЗРК был принят на вооружение под обозначением «Оса-АКМ».

Основные изменения, произведённые в ЗРК «Оса-АКМ»:

1. Расширена зона поражения. 2. Улучшена разрешающая способность индикатора кругового обзора СОЦ по азимуту и дальности. 3. Снижена вероятность срабатывания радиовзрывателя от земли и повышена точность наведения ракеты за счёт усовершенствованного СРП. 4. Возможность обстрела целей, движущихся со скоростями до 500 м/с и маневрирующих с перегрузкой до 8 единиц, а также возможность обстрела целей летящих со скоростью 300 м/с вдогон. 5. Увеличена плотность потока осколков. За счёт принудительной подачи радиокоманды на подрыв БЧ улучшена возможность коррекции области срабатывания радиовзрывателя. 6. Повышена надёжность работы БМ за счёт перевода на новую элементную базу. Улучшена общая помехозащищённость. 7. Доработан радиовзрыватель.

История создания

Уже к началу 1970-х годов стала очевидна недостаточная эффективность комплекса «Шилка» в качестве ПВО ближнего радиуса действия[источник не указан 1509 дней]. Малая эффективная дальность огня и недостаточное поражающее действие 23-мм снарядов резко снижала эффективность установки против новых высокоскоростных воздушных целей: самолётов-штурмовиков, защищённых бронёй, и вертолётов, оборудованных противотанковыми управляемыми ракетами, способными поражать наземные цели с расстояния нескольких километров. Кроме того, радиолокатор, которым была оборудована «Шилка», не позволял ей эффективно самостоятельно вести поиск воздушных целей.

Первоначально в 1970 году было выдано задание на проектировку нового пушечного зенитного комплекса. Но затем по итогам проведённой в 1973 году НИР «Запруда», в рамках которой исследовались вопросы защиты войск от ударных вертолётов, стало очевидным, что перспективная ЗСУ должна быть оборудована и зенитными ракетами, чтобы улучшить её возможности по борьбе с вертолётами.

К концу 1970-х годов разработка была завершена. По результатам проведённых в 1980-1981 годах испытаний комплекс был доработан и 8 сентября 1982 года принят на вооружение в Вооружённых силах СССР. Первоначально он имел 4 ракеты, затем 8.

Задействованные структуры

В разработке и производстве боевых и учебных средств комплекса «Тунгуска» были задействованы следующие структуры:

комплекс в целом — конструкторское бюро приборостроения, г. Тула Тульской обл. (разработка);Ульяновский механический завод, г. Ульяновск Ульяновской обл. (производство);
гусеничное шасси — Мытищинский машиностроительный завод и Мытищинский вагоностроительный завод, г. Мытищи Московской обл. (производство);Минский тракторный завод, г. Минск Белорусской ССР (производство);
башня — Горьковский машиностроительный завод, г. Горький Горьковской обл. (разработка/производство);
зенитные автоматы — Тульский машиностроительный завод, г. Тула Тульской обл. (производство);
вычислители — научно-исследовательский институт физических проблем, г. Зеленоград, г. Москва. (разработка);
счётно-решающее устройство (СРУ) — научно-исследовательский электромеханический институт, г. Москва (разработка);
оптико-электронные и оптико-механические приборы — Ленинградское оптико-механическое объединение, г. Ленинград (разработка/производство);
приводы наведения, система наведения и стабилизации оптического прицела (СНСОП) — ВНИИ «Сигнал», г. Ковров Владимирской обл. (разработка);Люберецкий завод сельскохозяйственного машиностроения им. А. В. Ухтомского, г. Люберцы Московской обл. (производство);
лазерные взрыватели — научно-исследовательский институт радиотехнической аппаратуры, г. Москва (разработка);
ракетное топливо — научно-исследовательский химико-технологический институт, г. Люберцы Московской обл. (разработка).

Дальнейшее развитие задела

Во второй половине 1990-х годов была разработана модифицированная версия, получившая обозначение «Тунгуска-М1». Она была принята на вооружение Вооружённых сил Российской Федерации в 2003 году и поставляется на экспорт.

Для обеспечения системы ПВО малых кораблей и ПВО ближнего радиуса крупных боевых кораблей с применением вооружения и некоторых узлов «Тунгуски» был разработан комплекс «Кортик».

Литература

Фирсов В. М., Моргунов М. А., Жовнер В. Г., Валентинов В. Г., Новокшонов В. Ф., Бедуля А. В., Попов В. П., Полтавцев А. П., Пищенко В. Н., Бабич И. Н. Зенитный пушечно-ракетный комплекс «Тунгуска». Учебник для войск ПВО Сухопутных войск / Жданович Б. К.. — М.: Военное издательство Министерства обороны СССР, 1991. — 248 с.
Секирин М. М. Шасси ГМ-352. Техническое описание. — М.: Военное издательство Министерства обороны СССР, 1988. — 384 с.
Тихонов С. Г. Оборонные предприятия СССР и России : в 2 т. — М. : ТОМ, 2010. — Т. 1. — 608 с. — 1000 экз. — ISBN 978-5-903603-02-2.
Тихонов С. Г. Оборонные предприятия СССР и России : в 2 т. — М. : ТОМ, 2010. — Т. 2. — 608 с. — 1000 экз. — ISBN 978-5-903603-03-9.
Анатолий Соколов. «Тунгуска» — продолжение «Шилки» // «Броня». — М., 2009. — № 1. — С. 8—16.

Описание

ПЗРК «Верба» предназначен для поражения низколетящих воздушных целей (самолеты, вертолеты, БПЛА, крылатые ракеты) на догонных и встречных курсах. Дальность стрельбы ПЗРК составляет 6 км, а высота поражения цели – 4 км. В состав комплекса входит ракета с инфракрасной головкой самонаведения (ГСН), наведение которой производится сразу в трех диапазонах, что существенно повышает ее характеристики и эффективность применения. Подобный принцип реализуется на большинстве современных ПЗРК (например, ГСН ПЗРК «Игла» имеет два канала), однако только в «Вербе» используется три отдельных фотоприемника, каждый из которых работает в собственном диапазоне. В этом отношении действительно можно сказать, что «Верба» — это действительно ПЗРК нового поколения.

Кроме того, ГСН ракеты имеет защиту от лазерных помеховых систем, которые устанавливаются на современные боевые самолеты и вертолеты.

Еще одной особенностью комплекса является наличие автоматизированной системы управления (АСУ), которая обнаруживает воздушные объекты, проводит определение параметров их полета, а также распределяет цели между зенитчиками в одном подразделении.

Обычной проблемой при использовании ПЗРК является несвоевременное обнаружение летящих объектов. Ранее расчеты ПЗРК пытались визуально обнаружить цель, однако не всегда это является простой задачей.

Чтобы еще более затруднить работу зенитчиков летчики часто проводят полет на малых или сверхмалых высотах. В этом случае вражеский летательный аппарат появляется в поле зрения внезапно, движется на большой скорости, поэтому бойцу тяжело вовремя среагировать и подготовится к стрельбе.

В АСУ ПЗРК «Верба» входит небольшая и помехозащищенная радиолокационная станция, которая может обнаружить воздушную цель на дистанциях до 80 км. После этого зенитчикам подается звуковой сигнал о наличии противника, АСУ с помощью системы ГЛОНАСС определяет месторасположение стрелка и дает ему азимут для стрельбы.

Зенитный комплекс «Верба» является частью тактического комплекса противовоздушной обороны «Барнаул-Т», он интегрирован в общую систему ПВО и может получать информация о воздушных целях от систем их обнаружения более высокого уровня.

В состав ПЗРК «Верба» входят следующие компоненты:

пусковой механизм 9П521;
обзорная радиолокационная станция 1Л122 с дальностью обнаружения целей 40-80 км;
управляемая ракета 9М336;
система определения «свой-чужой»;
подвижный контрольный пункт 9В861;
модуль разведки и управления, планирования и управления огнем;
монтажный комплект 9С933−1 (для дивизиона);
комплект автоматизации стрелка-зенитчика 9С935;
средства для обучения и тренировки личного состава.

Ракета 9М336 имеет новый твердотопливный двигатель с более высокими характеристиками по сравнению с ПЗРК, находящимися на вооружении российской армии в настоящий момент. Ракета имеет увеличенную боевую часть, а также она оснащена адаптивным контактно-бесконтактным взрывателем. Также в состав комплекса входит прицел ночного видения «Маугли-2М», который позволяет вести огонь ночью и в условиях ограниченной видимости.

Командир зенитного полка 98-й воздушно-десантной дивизии, в которую уже поступили на вооружение ПЗРК «Верба» заявил, что новые комплексы позволяют значительно сократить время развертывание расчетов. Ранее от обнаружения цели до открытия огня могло пройти до пяти минут, теперь же этот период уменьшился почти в десять раз.

Модификации[править]

2К22М “Тунгуска-М”править

Основной задачей модернизации было введение возможности борьбы с большим количеством малоразмерных целей. В состав оборудования была введена аппаратура для сопряжения с пунктом управления 9С482М и подвижным пунктом разведки и управления ППРУ-1, благодаря чему была введена система распределения целей между установками и существенно повышена боевая эффективность. Также был заменён газотурбинный агрегат на новый с увеличенным в два раза ресурсом. Комплекс принят на вооружение в конце 1990 года.

2К22М1 “Тунгуска-М1″править

Война в Персидском заливе показала новую стратегию ведения боевых действий. Сперва наносится массированный удар беспилотной авиацией вне зоны действия ПВО для разведки радиолокационных средств ПВО, затем система ПВО разрушалась и к боевым действиям подключалась пилотируемая авиация. С учётом полученного опыта в 1992 году была начата работа по дальнейшему совершенствованию ЗПРК “Тунгуска”. Модернизация коснулась замены базового шасси на шасси ГМ-5975. Также была введена аппаратура приёма и реализации автоматизированного целеуказания от батарейного командного пункта, инфракрасный пеленгатор ракеты и модернизированная система измерения углов качки. Новый вычислитель имеет более высокое быстродействие и память. Используемые ракеты были усовершенствованы и получили обозначение 9М311-1М. Увеличена помехозащищённость, вместо трассёра установлен непрерывный и импульсный источник света. Благодаря внедрённым усовершенствованиям была увеличена зона поражения по дальности до 10 км. 2 сентября 2003 года комплекс “Тунгуска-М1” был принят на вооружение. В состав комплекса вошли ЗСУ 2С6М1, ТЗМ 2Ф77М, машина ремонта и технического обслуживания 1Р10-1М1, машина техобслуживания 2В110-1, машина ремонта и технического обслуживания 2Ф55-1М1, мастерская техобслуживания МТО-АГЗ-М1.

На вооружении

Известно о портфеле заказов на Панцирь-С1 объёмом $2,5 миллиарда. Исходя из стоимости каждого ЗРПК, это означает общий заказ более 175 единиц.

Алжир — 12 комплексов Панцирь-С1Э и 250 ЗУР 9М331 поставлены в 2012 году, всего заказано 38 комплексов Панцирь-С1Э и 750 единиц 9М311 в 2006 году (Сумма контракта: более $500 млн.).
Бразилия — в феврале 2013 год подписано соглашение о намерении в будущем закупить несколько батарей «Панцирь-С1» (от 12 до 18 комплексов)
Иран — 10 комплексов Панцирь-С1Э, по состоянию на 2012 год
Марокко — заказано 50 комплексов Панцирь-С1Э.
Бразилия — намерена приобрести комплексы Панцирь-С1.
ОАЭ — 44 комплекса Панцирь-С1Э и 1000 единиц 9М311 поставлены из России в период с 2009 по 2011 годы (первоначально, первая поставка планировалась на 2003 год). Снабжение осуществляется в рамках контракта 2000 года, который предусматривает поставку 50 единиц 96К6 и 1000 ракет к ним. Сумма контракта составляет 800 млн.$ (включая частичное финансирование разработки).
Оман — до 12 комплексов Панцирь-С1Э, по состоянию на 2012 год
Россия — 28 комплексов на сентябрь 2013. (10 в 2010, 6+6 в 2012 году) (6 в 2013)
Сирия — 36 комплексов 96К6 и 700 единиц 9М311 поставлено из России в период с 2008 по 2011 годы. Снабжение осуществляется в рамках контракта 2006 года, который предусматривает поставку до 50 комплексов 96К6 и до 700 ракет к ним.

Операторы[править]

Беларусь — некоторое количество 2С6.
Индия — по различным данным от 20 до 92 единиц 2С6, по состоянию на 2016 год. От 24 до 50 единиц 2С6М и 400 единиц 9М311 поставлены из России в период с 1997 по 1998 год. 14 единиц 2С6М и 225 единиц 9М311 поставлены из России в 2002 году. 28 единиц 2С6М и 450 единиц 9М311 поставлены из России в период с 2008 по 2009 год.
Йемен — некоторое количество 2С6М1, по состоянию на 2005 год. По данным Стокгольмского института исследования проблем мира ни поставки, ни лицензионное производство 2С6М1 в Йемене не осуществлялись.
Марокко — 12 комплексов 2К22М, по состоянию на 2016 год.
Мьянма — некоторое количество 2К22, по состоянию на 2016 год. 38 единиц 2С6М и 600 ЗУР 9М311 поставлены из России в период с 2004 по 2007 год.
Россия — более 250 комплексов 2К22, по состоянию на 2016 год.
Украина — 70 единиц 2С6, по состоянию на 2016 год.
Сирия — 6 единиц 2С6М1 поставлено в 2008 году.

Недостатки

Говоря о недостатках военного агрегата нужно упомянуть о том, что во время испытаний комплекс показал крайне низкую возможность поражения целей, которые находятся в движении со скоростью от двух до трех километров в час. Через отсутствие двигателя маршевой степени ЗУР, ракета, пущенная с комплекса, может лететь с некоторыми ошибками в наведении на активно маневрирующую цель.

Отдельно нужно отметить фактор влияния погодных условий таких как: туман и дождь на возможности обнаружения системами комплекса вражеских целей. Большие габариты комплекса не позволяют использовать его на передней части фронта или предбоевых порядках прикрываемых войск. Кроме того, колесная база сильно страдает от незащищенности корпуса.

Оружие на колесной базе, опять же через собственные габариты невозможно транспортировать посредством погрузки на поездной состав. Однако следует отметить, что возможности для таких действий присутствуют. Но для этого следует использовать специальный кран. Погрузка с помощью крана составит около 3 часов. Выгрузка займет примерно то же время. Последним из минусов можно считать достаточно большое время загрузки полного боекомплекта, что составляет от 25 до 30 минут и в условиях военных действий может привести к не желательным последствиям.

Производство и экспорт

Расчёт ЗУ-23-2 из Отдельной дивизии оперативного назначения на комплексных занятиях подразделений оперативного и специального назначения приуроченных ко Дню внутренних войск МВД РФ.

Производство зенитной установки осуществлялось в СССР, а затем в целом ряде стран, в том числе в Египте, Иране, Чехии, Словакии, Болгарии и Финляндиии. В КНР производство было только на экспорт.

: В Советском Союзе производство установки было налажено следующими предприятиями военной промышленности:

Завод № 525, Куйбышев
Завод № 535, Тула

Производство 23-мм снарядов велось:

Завод № 184, Зеленодольск, ТатАССР
Завод № 398, Дзержинск, Горьковская обл.

Россия: в России производство закрыто, но на 2022 год осуществляется модернизация ранее построенных установок и ведётся выпуск новых стволов.

Производство в других странах

В социалистических странах и странах соцориентации производство было налажено следующими предприятиями:

Польша: Тарнувский механический завод, Тарнув.

Заводы Северной промышленной корпорации

23-мм спаренная зенитная установка Тип 80 (точная копия)
25-мм спаренная зенитная установка Тип 87 под 25-мм снаряд Oerlikon (модификация)

Болгария: производится в 2 версиях: для наземных сил и для флота.

Производство 23-мм боеприпасов ЗУ-23-2 в разное время осуществлялось Египтом, Ираном, Израилем, Францией, Финляндией, Нидерландами, Швейцарией, Болгарией, Югославией и ЮАР.

История создания

К началу 70-х годов, стало видно, что ЗПРК «Шилка» недостаточно хорош в качестве противовоздушной обороны ближнего радиуса действия. Также у него в силу неудовлетворительной мощности снарядов и малой эффективности дальности огня была недостаточная эффективность против самолетов-штурмовиков, обезопасенных броней, воздушных высокоскоростных целей и вертолетов, оснащенных управляемыми противотанковыми ракетами, способными уничтожать наземные цели с расстояния в несколько тысяч метров. Кроме этого радиолокатору комплекса было не под силу самостоятельно искать воздушные цели.

Сначала, в 1970 году, было получено задание о проектировке нового зенитного пушечного комплекса. Но после того, как в 1973 году была проведена научно-исследовательская работа «Запруда», в процессе которой рассматривались вопросы безопасности войск от ударных самолетов, стало понятно, что новую установку необходимо оборудовать еще и зенитными ракетами, в целях, чтобы она была более эффективна в отношении вертолетов.

К концу десятилетия работы по разработке были окончены. В 1980-81 годах по итогам испытаний, произошла доработка, и осенью 1982 года комплекс был взят на вооружение. К четырем ракетам, которыми он обладал сначала, впоследствии еще столько же прибавилось.

После 1995 года завершилась разработка модификации под обозначением «Тунгуска-М1». Она была принята на вооружение в 2003 году. Поставляется в зарубежные государства.

В целях обеспечения систем противовоздушной обороны ближнего радиуса боевых крупных кораблей и малых кораблей, с использованием некоторых узлов и вооружения, состоялась разработка комплекса «Кортик».

В помощь «Панцирю» и «Тунгуске»

Согласитесь, при знакомстве с зенитным артиллерийским комплексом «Деривация-ПВО» невольно напрашиваются ассоциации с уже известной боевой техникой ПВО Сухопутных войск. Действительно, зачем нужен этот комплекс, если имеются уже зарекомендовавшие себя зенитные ракетно-пушечные комплексы «Панцирь» и «Тунгуска»? Да и «Шилку» пока рано списывать в запас.

Однако сегодня для войсковой противовоздушной обороны особую актуальность приобрела борьба с мини- и микробеспилотными летательными аппаратами. Как отметил накануне начала работы Международного военно-технического форума «Армия-2020» главнокомандующий Сухопутными войсками генерал армии Олег Салюков, именно для решения этой задачи в первую очередь необходим перспективный самоходный зенитный артиллерийский комплекс, каким станет «Деривация-ПВО». При этом новинка будет не заменять, а дополнять имеющиеся средства. Ведь той же «Шилке» с ее 30-мм пушкой все труднее справляться с высотными скоростными малоразмерными объектами.

Задача, которая ставилась перед разработчиком перспективного комплекса — ЦНИИ «Буревестник», состояла в том, чтобы создать современное эффективное средство поражения беспилотников, вертолетов и других низколетящих воздушных целей. Соответственно, требуется высокая точность и дальность стрельбы при достаточной скорострельности и мобильности.

Технические характеристики ЗРПК «Панцирь-С1»

Боекомплект: – ЗУР на пусковой установке – выстрелов	12 1400
Зона поражения, м: – ракетным вооружением (дальность) – ракетным вооружением (высота) – пушечным вооружением (дальность) – пушечным вооружением (высота)	1200-20000 10-15000 200-4000 0-3000
Время реагирования, с	4-6
Количество человек в боевом расчете	3
Скорость поражаемых целей, м/с	1000
Производительность, обстрелянных целей в минуту	8-12
Станция обнаружения и целеуказания 1РС1
Дальность обнаружения цели с ЭПР 2м2 , км	36
Диапазон радиальных скоростей обнаруженных целей, м/с	30-1000
Зона обзора: – по азимуту, град – по углу места, град	360 0-60; 0-30; 40-80; 0-25
Период обзора зоны, с	2; 4
Количество одновременно сопровождаемых целей	20
Рабочий диапазон	S
Станция сопровождения целей и ракет
Зона работы: – по азимуту, град – по углу места, град	±45 от -5 до +85
Максимальная дальность обнаружения целей, км: – с ЭПР = 2м2 – с ЭПР = 0,03м2	24 7
Одновременное автосопровождение: – целей – ЗУР	до 3-х до 4-х
Рабочий диапазон	К
Зенитная управляемая ракета 57Э6-Е
Масса, кг – в контейнере – стартовая – БЧ	94 74,5 20
Калибр, мм – стартовой ступени – маршевой ступени	170 90
Длина ракеты, мм	3160
Длина ТПК, мм	3200
Максимальная скорость ракеты, м/с	1300
Средняя скорость полета, м/с: – на 12 км – на 18 км	900 780
Автомат 2А38М (двухствольный)
Калибр, мм	30
Количество	2
Масса снаряда, кг	0,97
Скорость снаряда, м/с	960
Темп стрельбы	1950-2500
Способ управления стрельбой	дистанционное
Возможность эксплуатации, °С	±50

Арсенал рядом

С учетом современных требований к оперативному обеспечению боеприпасами и автономности действий в состав комплекса входит транспортно-загрузочная машина 9Т260. На колесном шасси высокой проходимости Урал-4320-18010-30 она перевозит 57-мм выстрелы (4 боекомплекта — всего 592 шт.), аэрозольные боеприпасы (2 упаковки по 12 шт.) и 2 тысячи 7,62-мм патронов для пулемета ПКТМ.

Расчет всего из двух человек способен производить одновременную загрузку боеприпасами двух 2С38 «Деривация-ПВО». При этом развертывание из походного положения в рабочее составляет не более 5 минут, а на саму полную загрузку боекомплекта уходит порядка 20 минут.

Запас хода 9Т260 по шоссе (по топливу) — 1000 км.

Транспортно-загрузочная машина оснащена современным бортовым оборудованием (в том числе средствами навигации и связи), противопожарной системой, фильтровентиляционной установкой и дегазационным комплектом специальной обработки. Иными словами, расчет в состоянии длительный период обеспечивать действия комплекса 2С38, сопровождая его на маршруте движения.
