Конструкция штурмовой винтовки StG-44
Штурмовая винтовка StG 44 имеет автоматику газоотводного типа с отводом пороховых газов через отверстие в стенке ствола. Запирание канала ствола осуществляется путём перекоса затвора в вертикальной плоскости, за счет взаимодействия наклонных плоскостей на затворе и затворной раме.
Газовая камора нерегулируемая, её заглушка откручивается только при чистке автомата. Газовый поршень и шток объединены со стеблем затвора.
Спусковой механизм курковый, позволяет вести одиночный и автоматический огонь. Двухсторонний переводчик огня имеет два положения: автоматический огонь (положение «D»), одиночные выстрелы (положение «E»). Над переводчиком огня размещен рычаг предохранителя (положение «F»).
Возвратная пружина помещена внутри приклада, соответственно вариант StG 44 со складным прикладом исключен.
Магазин автомата — секторный, отъемный, емкостью 3 патронов. На деле, обычно патронов было 25, т.к. пружины были довольно хлипкими и не обеспечивали нормальную подачу патронов при полной загрузке магазина.
Прицел StG 44 секторный, позволяет вести прицельный огонь на дальности до 800 м. Каждое деление прицела соответствует 50 м. Прорезь и мушка треугольной формы.
Из-за того, что истинная роль штурмовой винтовки на поле боя стала понятна лишь в процессе её использования, StG 44 (а с 1944 г. так именовались и более ранние автоматы этого типа, например MP-43 и даже MKb42) разных годов выпуска отличаются и внешне. Лишь несколько примеров этой эволюции:
- Все MKb42 и часть MP-43 снабжены направляющими для крепления оптического прицела.
- Начиная с MP-43 изменена конструкция затвора, укорочен канал отвода газов, изменёна мушка.
- Часть MKb42(H) не имели крепления для штыка.
- StG-44 (с 1944 г.) не имели пламягасителя, хотя и сохранили резьбу для него, а также имели упрощенный прицел.
- StG-44 (немецкие, последних выпусков) не имели рёбер жёсткости на корпусе, над магазином.
- StG-44 вполне могли иметь на корпусе клейма с номерами предыдущих наименований (MP-44, MP-43), т.к. собирались из имеющихся в наличие деталей.
Один из «недо-StG-44». Оптический прицел — пока ещё штатный
Штурмовая винтовка 44 – начало
Заказ
на разработку нового оружия передали компании «Хэнель» (C.G. Haenel) в г. Зуль. Работами
руководил Хуго ШМАЙССЕР (Hugo SСHMEISSER). По мнению историков, 54-летний Х. Шмайссер
являлся логичным выбором, поскольку уже во времена Первой мировой войны сделал
себе имя пистолетом-пулеметом МР 18.
Пистолетом-пулеметом МР 18
Заказчик
так определил желаемые характеристики перспективной модели:
- сменяемый
одиночный или автоматический (непрерывный) огонь; - 30-зарядный
магазин под новый укороченный патрон; - пригодность
оружия для производства методом дешевой штамповки из листового металла.
Разработку
назвали «автоматическим карабином» (Maschinenkarabin, MKb).
В
начале 1940 г. опытный образец оружия, изготовленный из фрезерованных деталей
(позже производство велось методом штамповки), представили в управление
вооружений СВ (HWA).
Причем, уже тогда, речь шла об автоматике, работающей на принципе отвода
пороховых газов, который сегодня лежит в основе большей части автоматического
оружия.
Особенности конструкции
Газовый
поршень с длинным ходом располагался над стволом, фиксация патрона
производилась откидным затвором. Автоматический карабин получил обозначение MKb 42 (H), где H от Haenel. Однако, точность его одиночного огня оставалась низкой.
Автоматический карабин MKb 42 (H)
Причина
скрывалась в ударно-спусковом механизме, работа которого в некотором роде походила
на МР 40, но допускала ведение как одиночного, так и автоматического огня. Тип
огня выбирался нажатием кнопки переключателя. В качестве предохранителя, как и
в случае MP 40, использовался зажимной
ползунок.
В
системе не было курка. Выстрел происходил сразу после подачи патрона в
патронник и запирания канала ствола затвором. Энергия двигающегося вперед затвора
фактически использовалась для воздействия ударника на капсюль патрона. Именно эта
особенность работы ударно-спускового механизма отрицательно влияла на точность
одиночной стрельбы.
Пистолет-пулемет МР 38/40
Для
автоматического карабина разработали специальный магазин. Он вмещал 30 укороченных патронов и мог
заряжаться загрузочными кассетами, вмещавшими пять патронов. Отверстие для
выброса гильзы закрывалось пылезащитной крышкой.
Заряжание магазина загрузочной кассетой
Прицельное
устройство состояло из мушки и целика на планке. Мушка имела защиту, а скольжение
целика по планке позволяло регулировать дальность до 800 м.
Первые
стрелковые испытания прошли в 1941 г. и вызвали интерес у военных. В конце 1941
г. компания Haenel получила заказ на изготовление
50 экземпляров для проведения первичных испытаний в войсках.
Альтернативный вариант
В
то же время компания «Карл Вальтер» (Carl Walther GmbH) также получила заказ от HWA на разработку собственного автоматического карабина. Причем,
в нем должен был использоваться магазин, уже хорошо разработанный Х. Шмайссером.
Конструкция
автоматического карабина от «Вальтер» (MKb 42 (W)) основывалась на более ранних разработках компании. Газы,
отводимые через два отверстия в стволе, приводили в действие газовый поршень,
расположенный рядом со стволом. Прицельное устройство было схоже с моделью МКb 42 (H).
В
отличие же от конструкции Х. Шмайссера затвор MKb
42 (W) перед выстрелом запирал патрон в патроннике. Выстрел же
производился после нажатия на спусковой крючок и удара курка по бойку. В
результате оружие имело более точную стрельбу. В начале 1942 г. компания изготовила
первый прототип.
Автоматический карабин MKb 42 (W)
Боевое применение
Первое
крупномасштабное испытание MP 43 в войсках состоялось в сентябре 1943 г. на
Восточном фронте в 93 пехотной дивизии. Оружие оказалось адекватной заменой
пистолетов-пулеметов и автоматических винтовок. Кроме того, оно сделало менее
необходимой поддержку пехотного отделения пулеметным огнем.
Одиночный
огонь велся на дистанции до 400 м, при переходе в ближний бой стрелок
переключался на непрерывный огонь. MP 43 был надежным, точным и легко
разбираемым. Импульс отдачи при стрельбе оказался в два раза слабее, чем у
карабина 98к.
Запас
боеприпасов в 150 патронов весил всего 2,5 кг вместо 3,9 кг. Вес оружия вместе
с шестью загруженными магазинами был выше, чем у карабина 98к, но преимущества
значительно перевешивали недостатки.
Наконец,
по просьбе фронтовиков — при поддержке А.Шпеера и HWA – А.Гитлер передумал и
разрешил производство MP 43 для сухопутных войск.
Дополнительные принадлежности
Решение
«фюрера» ускорило дальнейшую разработку оружия.
Появилась
модификация MP 43/1 с держателем с правой стороны. Держатель позволял крепить оптический
прицел ZF-4 с четырехкратным увеличением или инфракрасный ночной прибор ZG.1229
«Вампир» (Vampir). Разработали
два варианта оружейных гранатометов: первый надевался на MP 43, второй
прикручивался к MP 43/1. Ожидалось, что все дополнительные приборы сыграют свою
роль в 1945 г. в обороне Берлина.
Инфракрасный ночной прибор ZG.1229 «Vampir»
Без технических изменений в оружии в апреле 1944 г. название изменили на MP 44. В том же году название снова поменялось, и оружие получило свое окончательное обозначение «Штурмовая винтовка 44» (Sturmgewehr 44, StG 44). Кто именно его автор неясно. Однако, считается, что термин «штурмовая винтовка» описывал тактическую нишу боевого применения гораздо точнее, чем «пистолет-пулемет». Вероятно, поэтому после войны название стало общим термином для этой категории оружия.
Эксплуатация штурмовой винтовки StG-44
Всего, до конца войны, предприятия Германии произвели около 440000 штук StG-44, хотя и, порой под разными наименованиями. Однако после войны производство StG 44 было продолжено, так что первая штурмовая винтовка надолго пережила породивший её режим.
Только официально, StG-44 состоял на вооружении: ГДР (в полиции с 1948 по 1956 г.), армии ФРГ, ВДВ Югославии (1945 по 1950 г), Сирии (1950—1965 г.), Швейцарии, Франции и других стран. После снятия с вооружения, множество StG-44 через черный рынок попали в руки всевозможных повстанцев, опозиционеров и террористов по всему свету, и до сих пор используются ими. В частности, немало StG-44 применяют незаконные формирования на территории нынешней Сирии.
Производился: в Германии, а после завершения Второй Мировой войны в Югославии, Аргентине (под обозначением CAM 1), полные комплекты чертежей имел СССР. Также ограниченно выпускался в Турции, США, и КНР (упрощенные).
Несмотря на все достоинства новое оружие, никакого существенного влияния на ход боевых действий Второй Мировой войны не оказало. Во-первых преимущества (высокая кучность боя на близких и средних дистанциях, высокое проникающее действие пули, тактическая универсальность) штурмовой винтовки StG-44 компенсировались её недостатками (тяжелая, неудобный прицел, нет цевья, чувствительна к влаге и загрязнению).
Во-вторых — в достаточных количествах её произвести так и не успели, и до капитуляции Германии StG-44 оставался оружием «избранных», т.е. всевозможных элитных формирований.
Преуменьшать роль StG-44 бессмысленно — при всех недостатках, это была действительно первая настоящая штурмовая винтовка, концептуально новое оружие, изменившее поле боя, и во многом, сформировавшее привычный облик всех современных армий мира.

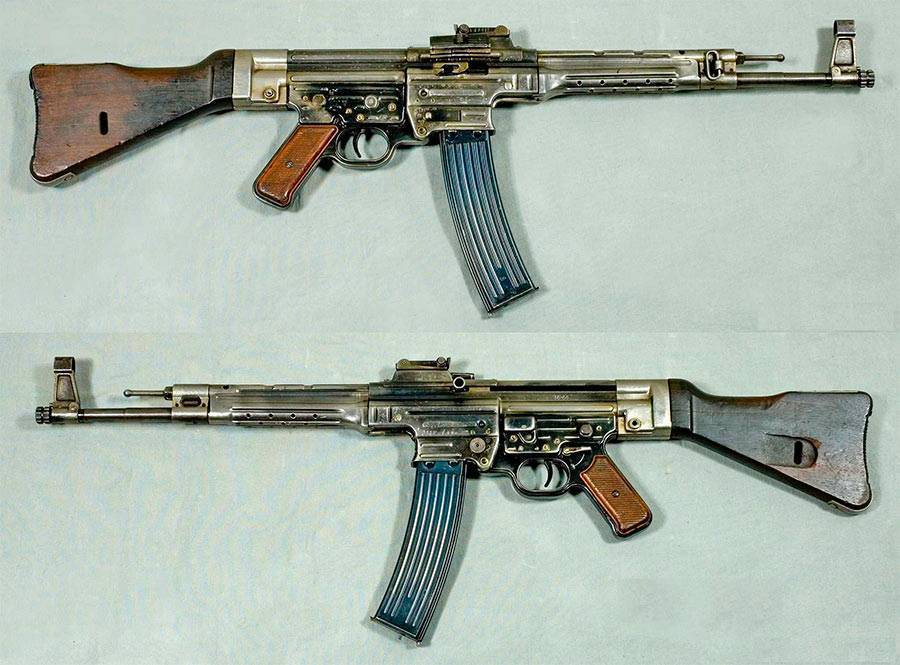

Немецкая штурмовая винтовка StG-44
