Р-12 (8К63) – жидкостная баллистическая ракета

Армения дошла до «Эльбруса»: Ереван применил в Карабахе свое самое мощное оружие

Война в Нагорном Карабахе далека от совершенства не только с точки зрения оперативно-тактического искусства военачальников, но и по использованию имеющегося у двух сторон конфликта вооружений. При наличии современных технологий и новейших образцов военной техники, что Азербайджан, что Армения (в большей степени) используют «железо» произведенное ещё в советские времена, то есть как минимум 30 лет назад, а то и больше. Ереван сейчас пустил в ход оперативно-тактический ракетный комплекс (ОТРК) «Эльбрус», которые перестали выпускать ещё в 1987 году.

Две такие ракеты были запущены с территории Карабаха совсем недавно — в Сети появилось видео парного старта, что свидетельствует о желании нанести противнику максимальный урон мощным огневым воздействием. Ранее сообщалось ещё о как минимум двух случаях использования этих ОТРК армией Армении за последнее время.

Само название ракеты «Эльбрус» не то чтобы подзабылось, оно и раньше было, как говорится, не на слуху. В ходу у ракеты Р-17 с индексом 8К14 было другое название, которое пошло от классификации НАТО Scud — знаменитые на весь мир «Скады». Советские ракетчики между собой называли эту жидкостную одноступенчатую баллистическую ракету «керосинкой». А собственно «Эльбрус» — это ракетный комплекс оперативно-тактического назначения 9К72. Таких, как известно, у Армении на момент начала нынешнего конфликта было 8 комплексов. И теперь им нашлось применение.

Литература

  • Афанасьев И. Б. Р-12. Сандаловое дерево. — М.: ЭксПринт НВ, 1997. — 110 с. — (Белая серия). — 900 экз.
  • Дороговоз И. Г. Ракетные войска СССР. — Минск: Харвест, 2007. — 336 с. — ISBN 978-985-13-9751-4.
  • Сухина Г. А., Ивкин В. И., Дюрягин М. Г. Ракетный щит Отечества / Под общ. ред. В. Н. Яковлева. — М.: ЦИПК РВСН, 1999. — 254 с.
  • Стратегические ракетные комплексы наземного базирования. — М.: «Военный Парад», 2007. — 248 с. — ISBN 5-902975-12-3.
  • 29-я Гвардейская ракетная Витебская ордена Ленина Краснознаменная дивизия / сост. В.А. Гуров, Г.Ф. Дубровин, В.И. Есин, В.П. Козлов, Е.И. Пароль. В.А. Рылов; под общ. ред. кандидата военных наук, профессора, академика Академии военных наук РФ, члена-корреспондента Российской академии ракетных и артиллерийских наук, заслуженного работника высшей школы Российской Федерации полковника в отставке Н. К. Монахова. — Москва: ЦИПК РВСН, 2008. — 236 с.

Сравнительная характеристика

Общие сведения и основные тактико-технические характеристики советских баллистических ракет первого поколения
Наименование ракетыР-1Р-2Р-5МР-11МР-7АР-9А Р-12 и Р-12У Р-14 и Р-14У Р-16У
Конструкторское бюроОКБ-1 КБ «Южное»
Генеральный конструкторС. П. КоролёвС. П. Королёв, М. К. ЯнгельС. П. КоролёвМ. К. Янгель
Организация-разработчик ЯБП и главный конструктор КБ-11, Ю. Б. ХаритонКБ-11, С. Г. Кочарянц
Организация-разработчик заряда и главный конструкторКБ-11, Ю. Б. ХаритонКБ-11, Е. А. Негин
Начало разработки10.03.194714.04.194810.04.195413.02.195302.07.195813.05.195913.08.195502.07.195830.05.1960
Начало испытаний10.10.194825.09.194920.01.195530.12.195524.12.195909.04.196122.06.195706.06.196010.10.1961
Дата принятия на вооружение28.11.195027.11.195121.06.19561.04.195812.09.196021.07.196504.03.1959–09.01.196424.04.1961–09.01.196415.07.1963
Год постановки на боевое дежурство первого комплексане ставились10.05.1956переданы в СВ в 195801.01.196014.12.196415.05.196001.01.196205.02.1963
Максимальное количество ракет, стоявших на вооружении36629572101202
Год снятия с боевого дежурства последнего комплекса196619681976198919831977
Максимальная дальность, км27060012001709000-9500 — тяжёлый блок; 12000-14000, 17000 — лёгкий блок12500-160002080450011000–13000
Стартовая масса, т13,420,429,15,427680,447,186,3146,6
Масса полезной нагрузки, кг10001500135060037001650–2095163021001475–2175
Длина ракеты, м14,617,720,7510,531,424,322,124,434,3
Максимальный диаметр, м1,651,651,650,8811,22,681,652,43,0
Тип головной частинеядерная, неотделяемая моноблочная, неядерная, отделяемая моноблочная, ядерная
Количество и мощность боевых блоков, Мт1×0,31×51×51×2,31×2,31×5
Стоимость серийного выстрела, тыс. руб.30405140
Источник информации: Оружие ракетно-ядерного удара. / Под ред. Ю. А. Яшина. — М.: Издательство МГТУ имени Н. Э. Баумана, 2009. — С. 23–24 — 492 с. — Тираж 1 тыс. экз. — ISBN 978-5-7038-3250-9.

Дислокация

  • Ракетная база Плокштине, Литва
  • ШПУ «Двина» в Поставах, Беларусь

43-я ракетная армия

В Винницкой ракетной армии (далее РА) на конец 1965 года имелось 216 ПУ Р-12 (в том числе 48 ШПУ):

  • 19-я ракетная дивизия (до 1964 — г. Гайсин, Винницкой области, с 1964 — пос. Раково, г. Хмельницкий), с Р-12 на БД с 1961 по 1971 год, максимально, на конец 1965 года имелось 32 ПУ Р-12 (в том числе 8 ШПУ)

    • 429-й ракетный полк — (в/ч 54145, с 1960 — г. Тульчин, Винницкой области, с 1961 — г. Староконстантинов, Хмельницкой области) — 12 ПУ (в том числе 4 ШПУ), на БД с Р-12 с 1961 по 1968 год, на юго-западном стратегическом направлении

      • ?-й ракетный дивизион (рдн) — 4 наземных ПУ Р-12 (), на БД с 31 декабря 1961 года по 1968 год
      • ?-й рдн — 4 наземных ПУ Р-12 (), на БД с 1 января 1961 года по 1968 год
      • ?-й рдн (с 1968 по 1971, как 2-й отдельный ракетный дивизион непосредственно в составе 43 РА) — 4 ШПУ Р-12У (), на БД с 1963 года по 1971 год
    • 430-й Свирский орденов Красного знамени и Богдана Хмельницкого 2-й степени ракетный полк — (в/ч 54266, г. Ярмолинцы, Хмельницкой области) — 8 наземных ПУ, с 1961 по 1969 год

      • 1-й ракетный дивизион (рдн) — 4 наземных ПУ Р-12 (), на БД с конца 1961 года по 1969 год
      • 2-й рдн — 4 наземных ПУ Р-12 (), на БД с конца 1961 года по 1969 год
    • 431-й гвардейский Киевско-Ровенский ордена Ленина Краснознаменный орденов Суворова, Кутузова и Богдана Хмельницкого ракетный полк — (в/ч 44023, г. Бердичев, Житомирской области) — 12 наземных ПУ, с 1961 по 1984 год, с 1962 года в составе 50 рд (с 1965 в г. Высокая Печь)

      • 3-й ракетный дивизион (рдн) — 4 наземных ПУ Р-12 (), на БД с 1961 по 1984 год
      • 1-й рдн — 4 наземных ПУ Р-12 (), на БД с 1962 по 1984 год
      • 2-й рдн — 4 наземных ПУ Р-12 (), на БД с 1963 по 1984 год
    • 60-й ракетный полк (с 1972, как 60-й отдельный ракетный полк непосредственно в составе 43 РА) — (в/ч 89505, с. Пултовцы, Винницкой области) — 12 ПУ (в том числе 4 ШПУ), с 1962 по 1984 год

      • 1-й ракетный дивизион (рдн) — 4 наземных ПУ Р-12 (), на БД с февраля 1962 по 1984 год
      • 2-й рдн — 4 наземных ПУ Р-12 (), на БД с февраля 1963 по 1984 год
      • 3-й рдн — 4 ШПУ Р-12У (), на БД с марта 1963 по 1984 год
  • 35-я ракетная дивизия (с 1960 — г. Прохладный, с 1961 — г. Орджоникидзе, с 1967 по 1982 — с. Октябрьское Северо-Осетинской АССР), с 1961 по 1980 год

    • 178-й ракетный полк — (в/ч 23467, г. Орджоникидзе) — 12 ПУ (в том числе 4 ШПУ), с 1962 по 1980 год

      • 1-й рдн — 4 наземных ПУ Р-12 (), на БД с 18 апреля 1961 по 1980 год
      • 2-й рдн — 4 наземных ПУ Р-12 (), на БД с 1962 по 1980 год
      • 3-й рдн — 4 ШПУ Р-12У (), на БД с марта 1963 по 1980 год
    • 479-й Померанский орденов Кутузова и Богдана Хмельницкого ракетный полк — (в/ч 33916, г. Майкоп) — 8-12 ПУ (в том числе 4 ШПУ), с 1962 по 1981 год

      • 1-й рдн — 4 наземных ПУ Р-12 (), на БД с 12 июня 1962 по 20 июля 1981 год
      • 2-й рдн — 4 наземных ПУ Р-12, на БД с конца 1962 по середину 1965 года (передислоцирован из г. Добеле, Латвийской ССР после участия в операции «Анадырь»)
      • 3-й рдн — 4 ШПУ Р-12У (), на БД с 1962 по 1980 год
  • 37-я гвардейская ракетная дивизия (г. Луцк), с Р-12 на БД с 1959 по 1984 год

    • 103-й ракетный полк — (в\ч 32155, г. Червоноград) — 12 ПУ (в том числе 4 ШПУ), на БД с 1961 по 1982 год
    • 351-й ракетный полк — (в\ч 42683, г. Броды) — 12 ПУ (в том числе 4 ШПУ), на БД с 1961 по 1982 год
    • 577-й ракетный полк — (в\ч 32187, г. Луцк) — 12 наземных ПУ, на БД с 1961 по 1980 год
    • 576-й ракетный полк — (в\ч 43180, г. Луцк) — 12 ПУ (в том числе 4 ШПУ), на БД с 1961 по 1980 год
    • 615-й гвардейский ракетный полк — (в\ч 43178, г. Славута) — 8 наземных ПУ, на БД с 1961 по 1984 год

Средства обнаружения и наведения

Вариант 1: 1РС1-1Е

Мобильная твердотельная трехкоординатная радиолокационная станция обнаружения и целеуказания 1РС1-1Е с фазированной антенной решеткой малых и средних высот сантиметрового диапазона, предназначена для обнаружения и выдачи целеуказания по современным средствам воздушного нападения в составе зенитного ракетно-пушечного комплекса «Панцирь-С1».

Разработчиком РЛС 1РС1-1Е является ОАО «ВНИИРТ», г.Москва.

Вариант 2: РЛМ СОЦ S-диапазона

Благодаря совместным усилиям группе компаний холдинга “Высокоточные комплексы”, были проведены работы по модернизации ЗРПК или ЗРАК “Панцирь-С1”. Имея модульный принцип, специалистами КБП (Конструкторское Бюро Приборостроения, г. Тула) и ЦКБА (Центральное конструкторское бюро аппаратостроения, г. Тула) была разработана модификация комплекса с новейшим радиолокационным модулем именуемый как “станция сопровождения цели”, работающая в S-диапазоне.

Сравнительные характеристики станций обнаружения целей. Фактические данные по результатам испытаний (ОАО «ВНИИРТ»)


Наименование характеристики
РЛМ СОЦ S-диапазона (ЦКБА)
1РС1-1Е (ВНИИРТ)
Зона обзора по азимуту (электромеханическое сканирование, поворот):
360°
0-360°
Зона обзора по углу места (электронное сканирование):
60°; 26-82°
0-60°; 26-82°
Количество обрабатываемых целей:
более 40
50
Дальность обнаружения целей (с ЭПР 2 кв.м)
45 км
45 км
Диапазон радиальных скоростей обнаруженных целей:
30-1200 м/с
30-1200 м/с

РЛС сопровождения

РЛС сопровождения цели и наведения ракеты с ФАР миллиметрового и сантиметрового диапазонов 1РС2 / 1РС2-1Е “Шлем”( НПО “Фазотрон”); производитель – ОАО РАТЕП.

  • Углы обзора по азимуту – 45 град
  • Углы обзора по углу места – 45 град
  • Число одновременно сопровождаемых целей – до 3 шт
  • Число одновременно сопровождаемых ЗУР – до 4 шт
  • Система управления ЗУР радиокомандная – радиокомандная с ИК- и радиопеленгацией
  • Работа в движении – обеспечивается
  • Дальность сопровождения:
    • 14.5 км (высокоскоростная малоразмерная мишень в ходе испытаний на полигоне Капустин Яр)
    • 23 км (малоразмерная мишень Е95 в ходе испытаний на полигоне Капустин Яр)
    • 25 км (вертолет Ми-8 в ходе испытаний на полигоне Капустин Яр)
    • 24-30 км (цель с ЭПР 2 кв.м по разным данным)
    • 34 км (МиГ-29 в ходе испытаний на полигоне Капустин Яр)

Многофункциональная радиолокационная станция 1РС2-1Е на ЗРПК “Панцирь-1С”

Фото с сайта http://dokwar.ru

Оптический автономный пост

Оптический автономный пост (АОП) состоит из оптико-электронного комплекса с тепловизионным длинноволновым приемников (ИК-пеленгатор). Назначение приемников – допоиск цели по данным целеуказания РЛС обнаружения, определение угловых координат цели и ЗУР. Всесуточное применение, автоматическая юстировка целевого и ракетного каналов, канал пеленгации ЗУР с кодированным лазерным ответчиком на ЗУР.

  • Тип приводов наведения – безредукторные на моментных двигателях
  • Каналы – оптический, ИК, тепловизионный
  • Режимы работы – автоматический, ручной
  • Углы обзора:
    • по азимуту – +-90 град (360 град с учетом вращения башни боевого модуля)
    • по углу места – от -5 до +82 град.
  • Скорость наведения максимальная – не менее 100 град/с
  • Максимальное ускорение наведения – не менее 170 град/с2
  • Дальность – 16-18 км (по разным данным)

ТТХ тепловизионного канала:

  • Диапазон спектральной чувствительности – 3-5 мкм
  • Угловое поле зрения:
    • широкое – 4.17 х 6.25 град
    • узкое – 0.87 х 1.3 град
  • Дальность автосопровождения (при МДВ 10 км):
    • самолета типа F-16 – 17-26 км
    • ракеты типа Harm – 13-15 км
    • ракеты типа ALCM – 11-14 км
    • УАБ типа “Уоллай” – 10 км

Точность – 0,05 мрад

ТТХ ИК-пеленгатора ЗУР:

  • Диапазон спектральной чувствительности – 0,77-0,91 мкм
  • Широкое угловое поле зрения по горизонтали – -2.5 .. + 2.5 град
  • Узкое угловое поле зрения по горизонтали – -0.4 .. + 0.4 град
  • Широкое угловое поле зрения по вертикали –1.0 .. + 4.0 град
  • Узкое угловое поле зрения по вертикали – -0.3 .. + 0.6 град
  • Точность определения координат лазерного ответчика ЗУР – широкое поле – 2 мрад
  • Точность определения координат лазерного ответчика ЗУР – узкое поле – 0,05 мрад

Центральный вычислительный комплекс

Центральный вычислительный комплекс предназначен для цифровой обработки поступивших сигналов и автосопровождения целей. Одновременно возможно сопровождение по две цели на радиолокационные и оптико-электронные каналы. Обеспечение стрельбы по цели двумя ЗУР. Максимальная скорость захвата воздушных объектов до 10 единиц в минуту.

На упрощенной версии ЗРПК “Панцирь” / “Панцирь-МЭ” (для экспорта) вместо РЛС сопровождения и наведения установлена оптико-электронная система обнаружения и сопровождения целей.

Сухопутные войска отказались от закупок ЗРПК “Панцирь-С1”

Командование Сухопутных войск отказалось принять на вооружение зенитный ракетно-пушечный комплекс (ЗРПК) «Панцирь-С1». Испытания комплекса показали, что он не соответствует заявленным требованиям. Об этом газете «Известия» рассказал источник в главкомате Сухопутных войск.

— Последние войсковые испытания на полигоне Ашулук показали, что технические и боевые характеристики ЗРПК «Панцирь-С1» не соответствуют требованиям Сухопутных войск. Исходя из этого, было принято решение не закупать эти комплексы, — заявил он.

ЗРПК «Панцирь-С1» разработан тульским Конструкторским бюро приборостроения (КБП) на базе комплекса ПВО «Тунгуска». Его задача — прикрывать от воздушного нападения части в бою и на марше, защищать стратегические объекты, прикрывать зенитные ракетные системы большой дальности С-300, С-400 и в перспективе С-500. «Панцирь-С1» также может поражать и наземные цели — пехоту и легкую бронетехнику.

Минобороны РФ ранее закупило десять комплексов «Панцирь-С1», все они сейчас распределены по бригадам Воздушно-космической обороны (ВКО) для прикрытия комплексов С-400 «Триумф». В планах Минобороны закупка еще примерно ста ЗРПК «Панцирь-С1» для бригад ВКО в течение ближайших восьми лет.

Вопрос о поставках «Панцирей» в Сухопутные войска обсуждался несколько лет, проводились сравнительные испытания этих комплексов и зенитно-ракетных комплексов «Тор-М2» концерна ПВО «Алмаз-Антей». Как рассказал «Известиям» представитель российского оборонно-промышленного комплекса, все испытания были не слишком удачными для «Панцирей».

— Ракета не способна поражать маневренные цели, сам комплекс громоздкий и не мобильный, что крайне важно для мотострелковых частей, есть вопросы к радиоэлектронной базе, — сообщил «Известиям» офицер, хорошо знакомый с ситуацией. Кроме того, он отметил, что в современной войне такие комплексы малой дальности бессильны против боевых самолетов, которые атакуют, не заходя в зону действия систем противовоздушной обороны, а против вертолетов противника гораздо эффективнее использовать переносные зенитные ракетные комплексы и стрелковое оружие. В свою очередь, заместитель генерального директора тульского КБП Юрий Савенков рассказал «Известиям», что по основным техническим и боевым характеристикам комплекса серьезных вопросов у командования Сухопутных войск нет

В свою очередь, заместитель генерального директора тульского КБП Юрий Савенков рассказал «Известиям», что по основным техническим и боевым характеристикам комплекса серьезных вопросов у командования Сухопутных войск нет.

— Главной претензией главкомата Сухопутных войск к комплексу является то, что он делается на колесной платформе, а сухопутчики хотят ЗРПК на гусеничном ходу, — подчеркнул он.

По словам руководителя Центра военного прогнозирования полковника Анатолия Цыганка, несмотря на неудачу «Панциря», Минобороны все равно придется оснащать сухопутные части ракетно-пушечными системами ПВО.

— Шесть лет назад была принята концепция, согласно которой подразделения ПВО Сухопутных войск должны оснащаться как ракетными зенитными установками, так и пушечными. Эту концепцию никто пока не отменял. Поэтому Минобороны придется либо доводить «Панцирь-С1», либо искать зарубежные аналоги, которых сейчас нет, — пояснил Цыганок.

При этом заведующий аналитическим отделом Института политического и военного анализа Александр Храмчихин пояснил «Известиям», что неспособность «Панциря» сбивать маневрирующие цели делает его бесполезным оружием.

— Если комплекс не может сбить маневрирующую цель, значит, он не сможет поразить управляемый боеприпас. Пока эта проблема не будет решена, «Панцирь» для сухопутных частей закупать бессмысленно, отметил Храмчихин.

Комплекс «Панцирь-С1» оснащен 12 зенитными управляемыми ракетами 9М335. Дальность пуска — 12 км, высота поражаемых целей — 8 км. Комплекс может наводить одновременно до трех ракет. Артиллерийское вооружение — две 30-миллиметровые автоматические пушки 2А72. Пушки одноствольные. Боевой модуль установлен на крыше кузова боевой машины. Помимо вооружения включает РЛС обнаружения целей и станцию сопровождения цели и ракет. Есть также оптический канал системы управления огнем. В кузове боевой машины размещаются операторы наведения и командир.

warsonline.info

Примечания

  1. Военный парад, № 6(96) 2009
  2. . Сайт “44 ракетный полк, в/ч 89503”. Дата обращения: 23 марта 2013.
  3. . Сайт 44-го ракетного полка. Дата обращения: 16 октября 2012.
  4. Макаров Олег. . Оф. сайт журнала “Популярная механика” (сентябрь 2008). Дата обращения: 16 октября 2012.
  5. , с. 68,80,85.
  6. . Сайт Музея Ракетных войск стратегического назначения, Украина. Дата обращения: 3 июня 2011.
  7. ↑  (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013.
  8. ↑  (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013.
  9. ↑  (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013.
  10. ↑  (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013.
  11. ↑  (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013.
  12. ↑  (англ.). Soviet Armed Forces 1945-1991. Дата обращения: 24 марта 2013.
  13. Музей Ракетных войск стратегического назначения ВМС британии
  14. .

Ракета Р-5М

Основные характеристики

Максимальная дальность стрельбы, км

Начальная масса ракеты, кг

Масса головной части, кг

Масса компонентов ракетного топлива
(жидкий кислород, этиловый спирт,
перекись водорода, газ), кг

Тяга ДУ на земле, кгс

1200

28610

1300

24760

43860

Ракета Р-5М – первая стратегическая ракета – разрабатывалась на базе ракеты Р-5 в соответствии с Постановлением от 19
апреля 1954 года и предназначалась для доставки атомного заряда на дальность 1200 км. Работы начались в конце 1953
года.
Необходимо было разработать новую более короткую коническую головную часть (ГЧ), которая обеспечила бы требуемое для
автоматики уменьшение скорости встречи ГЧ с землей в два раза.
Наличие ядерного заряда вызвало необходимость повышения надежности ее системы управления для того, чтобы ошибка
или повреждение в одной цепи системы управления не приводила к отказу ракеты в целом.
Требовалось также существенно упростить процесс подготовки ракеты к пуску, уменьшить его трудоемкость, сократить число
обслуживающего персонала. Предстояло разработать технологию совместных испытаний двух изделий в целом: ракеты и ГЧ с
ядерным зарядом после их стыковки и весь многоступенчатый технологический график работ на стартовой позиции.
Для повышения надежности ракеты Р-5М все цепи бортовой части СУ и радиокомплекса были дублированы, автомат стабилизации
имел два независимых канала, рулевой агрегат имел не четыре, как у всех ранее разработанных ракет, а шесть рулевых машин.
Дублированы источники питания СУ, а для управления дальностью полета применили трехканальный интегратор. Приборы СУ для
уменьшения воздействия виброперегрузок перенесли из хвостового в межбаковый отсек. Дополнительно в состав бортовой СУ ракеты
Р-5М была введена новая система аварийного подрыва ракеты (АПР). Имелось в виду, что если из-за каких-либо отказов
произойдет значительное отклонение ракеты от программной траектории, то ее надо уничтожить в полете с помощью системы
АПР или прекратить полет путем аварийного отключения двигателя. Также была введена полностью автоматизированная система
запуска двигателя ракеты Р-5М.
Летные испытания проводились в два этапа: заводские и летно-конструкторские испытания. Из 14 ракет 13 достигли цели. Первый успешный пуск ракеты Р-5М провели 21 января 1955 года.
2 февраля 1956 года проведен пуск ракеты Р-5М с реальным атомным зарядом. Пролетев 1200 км, головная часть без разрушения
дошла до земли в заданном районе. Сработал ударный взрыватель и произошел наземный ядерный взрыв.21 июня 1956 года ракета Р-5М принята на вооружение. В 1959 году два ракетных полка, вооруженные ракетами Р-5М первыми
среди ракетных частей заступили на боевое дежурство. Ракета Р-5М стала первой отечественной стратегической ракетой-носителем
атомного заряда и положила начало созданию ракетно-ядерного щита Родины.

На базе ракеты Р-5 были созданы геофизические ракеты Р-5А, Р-5Б, Р-5В.21 февраля 1958 года ракетой Р-5А установлен мировой рекорд высоты для одноступенчатой ракеты – 473 км с полезным грузом
массой 1520 кг и спасен объект массой 1350 кг.

Ракета Р-5В. Установка на пусковой стол.
Запуски этой ракеты проводились до 1975 года (в том числе по программе “Вертикаль”)

Использование ракеты Р-12

15 мая 1960 года Р-12 встала на боевое дежурство в четырех полках, дислоцированных в Белоруссии и Латвии. По нормативам, во избежание поражения сразу двух ракет в случае ядерного удара, позиции Р-12 должны были быть разнесены на несколько десятков километров (от 20 до 40).

Одной из дивизий, вооруженных Р-12, была 24-я гвардейская ракетная дивизия, созданная на базе первой бригады особого назначения РВГК, которая в годы Второй мировой войны, как 92-й гвардейский Гомельский орденов Суворова, Кутузова и Богдана Хмельницкого минометный полк, прошла боевой путь от Сталинграда до Берлина, работала в непосредственном контакте с С. П. Королевым, принимала участие в испытаниях первой советской (трофейной) ракеты Р-1 на полигоне Капустин Яр.

Три ракетных полка, вооруженных Р-12, вместе с личным составом двух полков Р-14 (сами Р-14 из-за блокады Кубы Соединенными Штатами доставлены не были), были размещены на Кубе в 1962 году в рамках операции «Анадырь», как ответ на аналогичное размещение американских ракет возле границ СССР и его верноподданных, в т.ч. Турции и ее вассалов, что вызвало знаменитый Карибский кризис, приведший мир на грань ядерной войны.

Какие еще имелись отличительные особенности

Продолжая описание ракеты Р-12, стоит отметить, что приборный отсек в ней находится между парой баков для горючего. Кабельная прокладка и пневматические трассы проведены на внешней корпусной части в специальных гротах. Хвостовая часть для размещения четырехкамерного силового агрегата оборудована расширяющимся элементом в виде «юбки», который имеет пилоны статичных аэродинамических стабилизаторов. Подобная конструкция дополнительно улучшает центровку. На версии с индексом «У» данные детали не предусмотрены.

К особенностям материала изготовления ракет Р-12 и Р-14 относятся следующие моменты:

  • сплав АМГ прекрасно сваривается;
  • он не подвержен коррозийным процессам;
  • швы не концентрируют локальные напряжения;
  • материал не очень прочен, однако обладает высоким показателем пластичности;
  • сплав В-95 не применяется в сварных конструкциях, заимствован у немцев, разработан специально для изготовления реактивных военных самолетов.

Сталь указанного типа в послевоенные годы широко эксплуатировалась в гражданской и армейской авиации, детальное ее изучение началось только после аварий двух летательных аппаратов АН-10 со многими жертвами. Позже материал заменили сплавом Д-16, обрабатываемым способами ковки и прессования.

Конструкционные нюансы

При описании особенностей ракеты Р-12 следует отметить ее технологическую оснастку на базе БРСДМ Р-5М. Даже габариты, предусмотренные до 1954 года, были идентичным предшествующей модели. Затем доработали и увеличили размеры баков, усилили конструкцию для возможности несения ядерных боеголовок. В компоновку ракеты входит головной отсек, резервуар окислителя, передняя часть, хвостовой отсек и топливная емкость.

Головная часть изготовлена из стали, покрытой текстолитовым асбестовым напылением. Боевой блок занимает три четверти объема ГЧ, оснащается округлым дном. Этот элемент завершается своеобразной «юбкой» аэродинамической конфигурации. Отделялась часть при помощи пневматического толкателя с пироболтами. У предшественника применялись пневматические замки. Переходная камера сделана из алюминиевого сплава посредством клепки с дюралевым каркасом.

Боевые возможности

По готовности ракета Р-12 8К63 имеет несколько позиций:

  1. Полная готовность. Заправлены все виды топлива вместе с пусковым горючим. Время нахождения в таком состоянии — 30 дней, готовность к пуску составляет 20 минут.
  2. Повышенная готовность. Ракета находится на стартовом поле, в систему введены все необходимые данные для пуска. Готовность до старта составляет 60 минут, период нахождения в таком состоянии — три месяца.
  3. Повышенная готовность второй степени. Ракета на технической позиции с подготовленными гироприборами. В таком состоянии оружие может находиться на протяжении семи лет (всего гарантийного срока). Расчетное время до пуска — 200 минут.
  4. Постоянная готовность. Ракета в проверенном состоянии, на техпозиции, без головной части и специальных приборов.

К типам боевого оснащения ракеты Р-12, характеристики которой указаны выше, относится обычный, фугасный боевой блок весом 1,36 тонны. Кроме того, комплекс мог оснащаться ядерной боеголовкой под кодом «изделие 49».

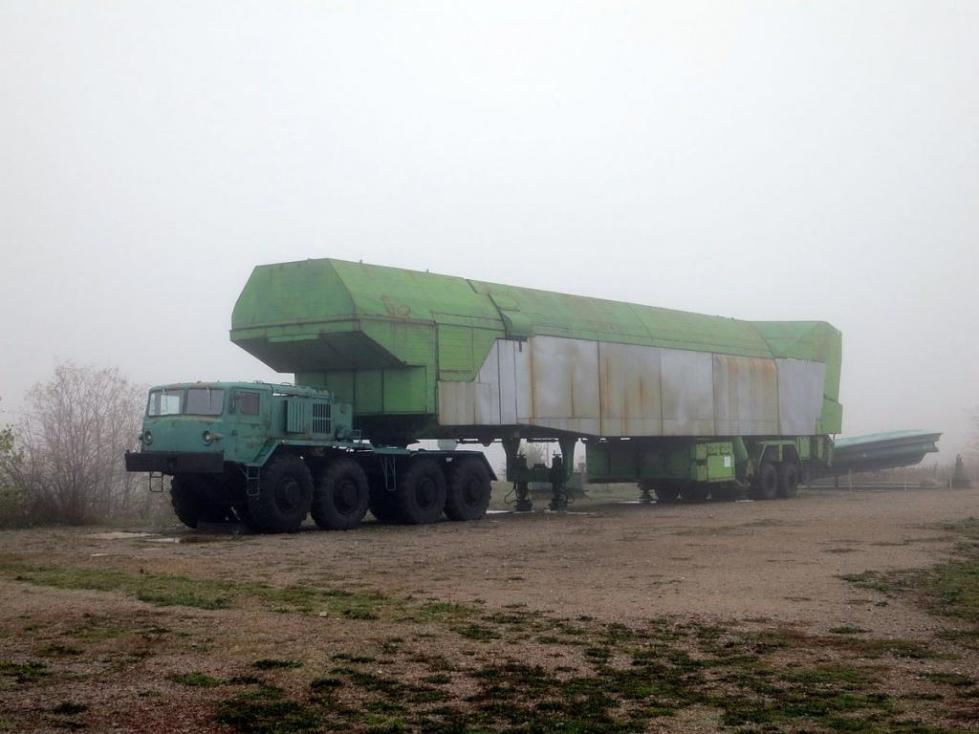

Перечень машин и агрегатов наземного оборудования, входящих в состав ракетного комплекса с ракетой Р-12

Условное обозначение Наименование
8У217— пусковой стол
8У210— установщик
8Т115— транспортировочная тележка
8Т318— стыковочная машина
8Т25 (8Т26)— кран для перегрузки ракет
8Г112— заправщик горючего
8Г113— заправщик окислителя
8Г131— цистерна окислителя
8Г210— подогреватель-заправщик пероксида водорода
8Т325— автомобиль ЗИП двигательного отделения
8ТЗЗО— автомобиль ЗИП стартового отделения
8Т116— автовышка
8Ш21— комплект приборов наведения
8ГЗЗ— передвижная компрессорная станция
8Г11— автоцистерна для пероксида водорода
8Г27— подогреватель воздуха
8Т311— обмывочно-нейтрализационная машина
8Ш31— фотоэлектронный индикатор влажности ДДН-1
8Ю12— палатка технической позиции
8Н112— машина автономных испытаний
8Н113— машина горизонтальных испытаний
8Н213— машина подготовки
8Н214— электропреобразовательный агрегат
8Н221— машина № 1 с кабелями
8Н222— машина № 2 с кабелями
8Н217— машина обогрева ГЧ
8Н218— машина с кабелями тех.позиции
8Т310— машина с принадлежностями тех.позиции
8Т348— машина ЗИП электроогневого отделения
ЭСД-20-ВС/400— дизельная электростанция мощностью 20 кВт
ЭСД-50-ВС/400— дизельная электростанция мощностью 50 кВт
8Г016— пульты заправки

Самая мощная ядерная ракета

Советское военно-политическое руководство давно хотело заполучить высокоэффективное оружие большой разрушительной силы, поэтому 21 июня 1956 года ракета Р-5М была официально принята на вооружение. После этого началось ускоренное развертывание нового комплекса. 0 появлении у Советского Союза нового, невиданного доселе оружия, мир узнал осенью 1957 года. 7 ноября несколько транспортных установок с Р-5М участвовало в параде по спучаю 40-летия Октябрьской революции. Именно так, по традиции, советское руководство демонстрировало иностранным дипломатам новые образцы вооружения.

Внушительного размера ракеты (длина — 20,8 метра, диаметр — 1,65 метра, стартовый вес — 29,1 тонны) проехали по Красной площади, убеждая мир, что у Советской армии есть сильнейшее средство для доставки атомного оружия. Новинка получила индекс НАТО. Р—5М действительно была весьма прогрессивным для своего времени оружием. Уже к концу 1956 года на боевое дежурство поставили 24 ракетных комплекса, через год их число удвоилось. Время подготовки к старту ракет Р-5М составляло около двух часов. Мощность ядерной боеголовки возросла в несколько раз.

Использование в качестве окислителя жидкого кислорода не позволяло хранить заправленную ракету более 30 суток Опытные образцы ракет Р-5 и Р-5М производились на заводе №88 в подмосковных Мытищах, а немного позднее — на днепропетровском заводе №586.

Использование

15 мая 1960 года Р-12 встала на боевое дежурство в четырёх полках, дислоцированных в Белоруссии и Латвии.
По нормативам, во избежание поражения сразу двух ракет в случае ядерного удара, позиции Р-12 должны были быть разнесены на несколько десятков километров (от 20 до 40).

Одной из дивизий, вооружённых Р-12, была 24-я гвардейская ракетная дивизия, созданная на базе первой бригады особого назначения РВГК, которая в годы Второй мировой войны, как 92-й гвардейский Гомельский орденов Суворова, Кутузова и Богдана Хмельницкого минометный полк, прошла боевой путь от Сталинграда до Берлина, работала в непосредственном контакте с С. П. Королёвым, принимала участие в испытаниях первой советской (трофейной) ракеты Р-1 на полигоне Капустин Яр.

В августе-сентябре 1961 года было проведено учение «Роза», включавшее пуски ракет Р-12 с боевыми штатными термоядерными боеголовками со стартовых позиций в районе г. Лабытнанги Салехард (Северный Урал) по .

Три ракетных полка, вооружённых Р-12, вместе с личным составом двух полков Р-14 (сами Р-14 из-за блокады Кубы Соединёнными Штатами доставлены не были), были размещены на Кубе в 1962 году в рамках операции «Анадырь», как ответ на аналогичное размещение американских ракет возле границ СССР, что вызвало знаменитый Карибский кризис, приведший мир на грань ядерной войны.

Двигатель

Силовая установка создавалась ОКБ-586 на базе имеющихся наработок по ЖР РД-212. Они связаны с разработкой стартовой ступени крылатой ракеты «Буран». В 1955-1957 годах велось проектирование и тестирование двигателя типа РД-214. За время испытаний провели более сотни огневых проверок камер, давших возможность определиться с оптимальной конструкцией цилиндрического отсека сгорания. Ее оснастили плоской форсуночной головкой и трехуровневой системой образования рабочей смеси, что позволило повысить экономический эффект и производительность.

Подгонка параметров силового агрегата в полной компоновке осуществлялась в две стадии. Сначала инженеры корректировали запуск и проверку функциональности в течение определенного времени. На следующей стадии проводились огневые испытания, связанные с корректировкой разбросов импульсов, чтобы обеспечивался показатель точности. Опытным путем выяснили, что лучше всего этот параметр достигается при деактивации двигателя на этапе конечной тяговой ступени. В результате мотор РД-412 стал первым мощным ракетным двигателем жидкостного типа, функционирующим при дросселировании до 33 процентов номинальной тяги. При создании указанного агрегата считалось, что данный процесс на азотно-кислотных приспособлениях невозможен. На финальной стадии разработчики отрабатывали двигатель на стендах и при доводочных испытаниях. Тяга установки у земли составила 64,75 тонны, в пустоте — 70,7 т, в режиме конечной ступени — 21 т.

Прочие параметры:

  • импульс удельный — 230 единиц;
  • тип окислителя — АК-27И, в состав которого входит азотная кислота, оксид алюминия, вода и ингибиторы;
  • горючее — керосин с полимердистиллятом и легким маслом;
  • тип подачи топлива — при помощи наддува баков и турбинного насоса;
  • период работы — 140 секунд;
  • пусковое горючее — самовоспламенитель с окислителем, загружаемый перед основной заправкой.

3. Р-12У

В целях повышения стойкости ракеты к поражающим фактором ядерного взрыва было принято решение о разработке модификации Р-12 для шахтной пусковой установки. 2 сентября 1959 года на полигоне Капустин Яр, впервые в мире, ракета стартовала из ШПУ.

5 января 1964 году на вооружение была принята ракета Р-12У (индекс 8К63У) шахтного базирования.

Часть ракет 8К63У применялись в комплексах наземного базирования. Учебная ракеты имела обозначение 8К63Уч, ракета для проведения тренировок по заправке компонентами ракетного топлива — 8К63Д.

Шахтная ракета отличалась от прототипа отсутствием промежуточного днища в баке окислителя и некоторыми незначительными изменениями конструкции — в шахте нет ветровых нагрузок, что позволило облегчить баки и сухие отсеки ракеты и отказаться от стабилизаторов.

С 1976 года ракеты Р-12 и Р-12У начали сниматься с вооружения и заменяться на подвижные грунтовые комплексы «Пионер». В соответствии с советско-американским договором о РСМД от 7 декабря 1987 года ракеты типа Р-12 подлежали ликвидации. Они были сняты с вооружения в июне 1989 года, и в период по 21 мая 1990 года на базе Лесная в Белоруссии были уничтожены 149 ракет (из них 65 находились на боевом дежурстве, а остальные на арсеналах РВСН).

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий

Вам это будет интересно

Меню

Свежие записи
