Назначение ПТР
Противотанковые ружья второй мировой войны внесли свою весьма значимую роль в победу. Безусловно, основная тяжесть противотанковой обороны (ПТО) легла на пушки (орудия) всевозможных образцов. Однако когда ход боя принимал сложный, высокоманевренный и «запутанный» характер с массированным применением бронетехники, пехоте необходимы были собственные бронебойные средства
При этом важно, чтобы солдаты были способны их применять непосредственно в боевых порядках и вести борьбу с танками и бронемашинами в ближнем бою. Советские инженеры под руководством выдающихся оружейных конструкторов Симонова, Дегтярева, Рукавишникова подарили бойцам простые, но надежные средства против бронетехники. Термин «противотанковое ружье» не совсем правильный
Более точное обозначение – «противотанковая винтовка». Однако он сложился исторически, видимо, как дословный перевод «panzerbuchse» с немецкого языка
Термин «противотанковое ружье» не совсем правильный. Более точное обозначение – «противотанковая винтовка». Однако он сложился исторически, видимо, как дословный перевод «panzerbuchse» с немецкого языка.
Видео
ДАННЫЕ НА 2011 г. (стандартное пополнение)Комплекс “Корнет-Д” / “Корнет-ЭМ”Ракеты 9М133ФМ-3 / 9М133ФМ / 9М133М-2
Противотанковый ракетный комплекс / многоцелевой ракетный комплекс. Разработан КБ Приборостроения (далее – КБП, г.Тула), главный конструктор направления – Лев Захаров. Испытания комплекса проведены в 2011 г. На официальном сайте КБП комплекс носит наименование “Корнет-ЭМ”, в СМИ – “Корнет-Д”. По неподтвержденной официально информации наименование для комплекса в ВС России – “Корнет-Д”, экспортный вариант – “Корнет-ЭМ”. По умолчанию приведены данные комплекса с ракетой 9М133ФМ-3.
Боевая машина ПТРК “Корнет-Д” / “Корнет-ЭМ” на экспозиции авиасалона МАКС-2011, Раменское, 16.08.2011 г. ().
Пусковая установка
– боевая машина комплекса на шасси ” ” (опытный образец – ГАЗ-233036). На боевой машине установлено две автоматические выдвигаемые пусковые установки с прицельными системами на 4 контейнера с ПТУРами каждая. По желанию заказчика на боевой машине может быть установлена одна пусковая установка на 4 ракеты.Боекомплект комплекса – 8 боеготовых ПТУР, всего 16 ПТУРВремя перевода из походного положения в боевое – 7 секГрузоподъемность боевой машины:- 800 кг (1 пусковая установка)- 1200 кг (2 пусковых установки)
Боевая машина ПТРК “Корнет-ЭМ” / “Корнет-Д” в боевом (выдвинута одна из двух пусковых установок) и походном положениях, 2011 г. (https://nnm.ru).
Боевая машина ПТРК “Корнет-ЭМ” в боевом (https://www.kbptula.ru).
Боевая машина комплекса “Корнет-Д”. Вероятно, первый опытный образец. (ТВ-программа, https://www.youtube.com).
Автоматическая выдвигаемая пусковая установка на 4 ракеты.Масса модуля – 67.5 кгУглы наведения: – по горизонту – +- 180 град. – по вертикали – от -5 до +30 градУгловая скорость наведения – до 20 град/сПоля зрения телетепловизионного прицела: – широкопольный телевизионный канал – 4 х 4 град – узкопольный телевизионный канал – 1 х 1 град – обзорный канал дальномера – 15 x 20 град – широкопольный тепловизионный канал – 5,9 x 7,3 град – узкопольный тепловизионный канал – 1,9 x 2,4 грабДиапазон измеряемых дальностей – 200-15000 мОшибка сопровождения СКО на 10 км – 0,3 м
Автоматическая пусковая установка комплекса “Корнет-ЭМ” / “Корнет-Д” (https://www.kbptula.ru).Цифрами обозначены: 1 – ПТУР в ТПК; 2 – телетепловизионный прицел; 3 – интегрированная управляющая система с автоматом сопровождения цели; 4 – направляющие для ТПК с ракетами; 5 – стойка и приводами вертикального и горизонтального наведения; 6 – механизм подъема и опускания пусковой установки.Система управления и наведение
– наведение ракет помехозащищенное автоматическое с телеориентированием в луче лазера (ракета 9М133ФМ-3). Используется прицельная оптико-электронная система с телетепловизионным прицелом с телевизионными камерами высокого разрешения и тепловизором третьего поколения, встроенным лазерным дальномером и лазерным каналом наведения ракет, а также автоматом сопровождения целей с приводами наведения. Комплекс может вести огонь по подвижным и неподвижным наземным, морским и воздушным целям. Возможно управления пусками ракет с пусковой установки с пульта дистанционного управления с расстояния до 50 м.
Комплекс одновременно может обстреливать 2 цели.Комплекс может в одном луче с одной ПУ по одной цели стрелять двумя ракетами.
Ракеты ПТРК
: в составе комплекса могут использоваться три типа ракет – 9М133ФМ-3 / 9М133ФМ / 9М133М-2
| 9М133ФМ-3 | 9М133ФМ / 9М133М-2 | |
| Двигатель | РДТТ увеличенной тяги, размещен после БЧ | РДТТ, размещен перед БЧ |
| Длина ТПК | 1211 мм | 1211 мм |
| Масса с ТПК | 33 кг | 31 кг |
| Дальность действия | 150-10000 м | 150-8000 м |
| Бронепробиваемость | 1100-1300 мм (кумулятивная БЧ) | |
| Скорость полета максимальная | 320 м/с | 300 м/с |
| Типы БЧ | фугасная | термобарическая / кумулятивная |
| Тротиловый эквивалент БЧ | 7 кг | 10 кг (термобарическая) |
| Взрыватели | контактныйнеконтактный | контактный-неконтактный / контактный |
Зона поражения воздушных целей ракетой 9М133ФМ-3 комплекса “Корнет-ЭМ”:Радиус поражения воздушной цели (ракета 9М133ФМ-3) – не менее 3 м
Модификации
:Комплекс “Корнет-Д” – результат глубокой модернизации ПТРК “Корнет”.
Комплекс “Корнет-ЭМ” – экспортный вариант ПТРК “Корнет-М”.
Статус
: Россия- 2011 г. 07 августа – согласно сообщениям СМИ проведены полевые испытания ПТРК “Конкурс-Д”.
Источники
:КБП, корпоративный сайт
Тактико-технические характеристики[ | ]
- Максимальная дальность стрельбы: Днём — 5500 м
- Ночью — 3500 м
Минимальная дальность стрельбы: 100 м
Максимальная фланговая скорость цели: 70 км/ч
Система управления: полуавтоматическая, по лучу лазера
Калибр ракеты: 152 мм
Длина ракеты: 1200 мм
Максимальный размах крыла: 460 мм
Масса:
- Транспортно-пусковой контейнер с ракетой: 29 кг
Ракета: 26 кг
Масса БЧ: 7 кг
Боевые части:
- Тандемная кумулятивная: Масса ВВ: 4,6 кг
Бронепробиваемость за ДЗ: Корнет-Э — 1200 мм гомогенной брони
Корнет-Д — 1300 мм гомогенной брони
Бронепробиваемость без ДЗ:
- Корнет-Э — 1300 мм гомогенной брони
Корнет-Д — 1400 мм гомогенной брони
Пробиваемость бетонного монолита: не менее 3000 мм
Термобарическая
Тип двигательной установки: РДТТ
Тепловизионный прицел 1ПН-79 «Метис-2»:
- Масса: 11 кг
Дальность обнаружения/стрельбы цели ночью: до 4500 м
Дальность распознавания цели: 2500 м
Штатный боевой расчёт: 2 чел.
Масса переносной ПУ 9П163М-1 (на треноге): 26 кг
- Время перевода из походного положение в боевое: менее 1 мин.
Масса встраиваемой ПУ 9П163М-2 «Квартет»: 60 кг (по другим данным — 48)
Готовность к пуску, после обнаружения цели: 1—2 с
Боевая скорострельность: 2—3 выстр./мин
Время перезаряжания ПУ: 30 с
Углы наведения ПУ 9П163М-1/9П163М-2:
- По горизонтали: 360/180°
По вертикали: от −5° до +20°/ от −10° до +15°
Температурный диапазон боевого применения:
- «Корнет» от −50° до +50° С
«Корнет-Э» от −20° до +60° С
Высота боевого применения над уровнем моря: до 4500 м
СКО 0,3 м
История создания и представление
Противотанковые ракетные комплексы начали разрабатываться еще во времена Великой Отечественной войны. Немецкие инженеры достигли определенных успехов в этой области разработок. Так, уже к концу войны было собрано несколько сотен комплексов «Rotkappchen». Эти образцы после Победы попали в руки союзникам Германии. Советские же ученые приступили к созданию противотанковых ракет только в начале 50-х годов.
Первая отечественная разработка «Малютка» приобрела мировую известность, благодаря высокой эффективности при относительно простой конструкции. Практическое применение ПТРК нашлось в арабо-израильской конфликте, во время которого «Малютка» уничтожила более 800 единиц техники. Полем для усовершенствования ракетных комплексов являются тактико-технические характеристики. В основном усилия военных инженеров были направлены на то, чтобы избавиться от необходимости управления ракетой во время ее полета. В результате их работы более новые образцы получили систему полуавтоматического наведения, а также отличались более высокими показателями скорости.
Начало работ по созданию нового ПТРК приходится на 1988 год. Это далеко не самый простой период в жизни страны, поэтому разработчики периодически сталкивались с определенными сложностями, в том числе, и финансового характера. Производство ПТРК «Корнет» было налажено на Заводе имени Дегтярева и Вольском механическом заводе, а сама разработка принадлежит Тульскому конструкторскому бюро. Первые образцы серийного производства поступили на вооружение в ВС РФ в 1994 году. Массово в армию ПТРК начал поставляться лишь в 1998 году. Причина такого временного разрыва одна. Она заключается в плачевном состоянии финансирования отечественной оборонки.
Базой для разработки Корнета послужил комплекс «Рефлекс», представляющий собой управляемое танковое вооружение. Бортовая начинка создавалась в НИИ физических проблем имени Ф.В. Лукина (Зеленоград). Оснащение таких комплексов, как «Краснополь», «Панцирь-С», «Аркан», «Гермес» — также результат работы вышеуказанного НИИ. Таким образом, комплекс «Корнет» заочно был наделен высоким кредитом доверия, благодаря своим именитым «однокашникам».
Презентация ПТРК «Корвет» состоялась в 1994 году на Международной выставке «Вооружение, военная техника, конверсия», которая проходила в Нижнем Новгороде. Тактико-технические характеристики комплекса в буквальном смысле поразили иностранных специалистов и аналитиков. Что самое главное – Министерство Обороны РФ заинтересовалось новинкой, которая еще до поступления на вооружение получила статус противотанкового комплекса второго поколения. Определяющими стали такие показатели, как дальность стрельбы, масса БЧ, скорострельность и бронепробиваемость.
Произвело впечатление и способность стрелять из «двустволки». Речь идет о двойном выстреле с минимальной временной задержкой. Такие выстрелы используют при атаке бронетехники с активной защитой. За временной интервал между выстрелами защита не успевает прийти в готовность. Обе ракеты, выпущенные ПТРК, следуют по одному лазерному лучу. Первая ракета инициирует срабатывание активной защиты, а вторая – пробивает броню. Еще одним достоинством комплекса Корнет признают возможность длительного хранения. По предварительным оценкам система может оставаться более десяти лет.
История создания
Первые исследования по разработке высокоточных ракетных боеприпасов начались в 40-х годах ХХ века. Настоящего прорыва в области разработки новейших видов вооружения добились немцы, создав в 1943 году первый в мире ПТРК Х-7 Rotkaeppchen (в переводе означает «Красная шапочка»). С этой модели и начинается история противотанкового оружия ПТУР.
С предложением о создании Rotkaeppchen фирма BMW»обратилась к командованию Вермахта в 1941 году, однако благоприятное для Германии положение на фронтах послужило причиной отказа. Однако уже в 1943 году к созданию такой ракеты пришлось все-таки приступить. Работами руководил доктор М. Крамер, который разработал для Министерства авиации Германии серию авиационных ракет под общим обозначением «X».
Характеристики современных ПТУР
Главная задача, ставящаяся перед новейшими управляемыми ракетами, – поразить любой танк вне зависимости от типа брони. В последние годы наметилась мини-гонка вооружений, когда соревнуются танкостроители и создатели ПТУР. Оружие становится все более разрушительным, а броня – более прочной.
С учетом широкомасштабного применения комбинированной защиты в сочетании с динамической современные противотанковые ракеты также оснащаются дополнительными приспособлениями, которые повышают вероятность поражения целей. Например, головные ракеты оснащаются специальными наконечниками, которые обеспечивают подрыв кумулятивного боеприпаса на оптимальном расстоянии, обеспечивающем образование идеальной кумулятивной струи.
Типичным стало применение ракет с тандемными боевыми частями для пробивания брони танков с динамической и комбинированной защитой. Также для расширения сфер применения ПТРК к ним изготавливаются ракеты с термобарическими боеголовками. В противотанковых комплексах 3-го поколения использованы боезаряды, которые поднимаются на большую высоту при подлете к цели и атакуют ее, пикируя в крышу башни и корпус, где броневой защиты меньше.
Для применения ПТУР в закрытых помещениях используются системы «мягкого запуска» (Eryx) – ракеты оснащаются стартовыми двигателями, которые выбрасывают ее на низкой скорости. После удаления от оператора (пускового модуля) на определенное расстояние включается маршевый двигатель, который разгоняет снаряд.
Система «выстрелил и забыл»
В противотанковых комплексах предыдущих поколений, разработанных КБ приборостроения, был реализован полуавтоматический принцип наведения. Для попадания оператор в течение полета ракеты к цели должен с помощью ручных или электромеханических приводов удерживать прицельную марку на цели. При стрельбе из ПТРК «Корнет-Э» оператор также обязан был удерживать перекрестие прицела на цели до самого момента попадания ракеты.
Одно из принципиальных новшеств «Корнета-ЭМ» − автоматический режим стрельбы. Он позволяет минимизировать участие человека в процессе: оператору нужно лишь выбрать цель, набросить прицельную марку автомата сопровождения цели и произвести пуск ракеты. Далее автомат сопровождения целей самостоятельно управляет приводами автоматизированной пусковой установки, наводит ракету и управляет ей вплоть до попадания. А оператор тем временем уже может переключиться на выбор следующей цели.
Использование автоматического режима снижает психофизическую нагрузку на операторов, уменьшая влияние человеческого фактора на результат операции. Кроме того, значительно сокращается срок обучения работе с ПТРК и снижаются требования к квалификации оператора. По сути, управление оружием системы «выстрелил и забыл» становится доступным даже неподготовленным операторам, что существенно расширяет возможности для его применения. Такое оружие выгоднее и проще в эксплуатации и обслуживании, чем комплексы предыдущего поколения.
Общие сведения
Управляемые ракеты являются важнейшей частью куда также входят пусковая установка ПТУР и системы наведения. В качестве источника энергии используется так называемое твердое топливо, а боевая часть (БЧ) чаще всего снаряжается кумулятивным зарядом.
Поскольку начали оснащать композитной броней и системами активной динамической защиты, новые противотанковые ракеты также эволюционируют. На смену одинарной кумулятивной БЧ пришли тандемные боеприпасы. Как правило, это два расположенных друг за другом кумулятивных заряда. При их взрыве формируются последовательно две обладающие более эффективной бронепробиваемостью. Если одиночный заряд «прошивает» до 600 мм то тандемные – 1200 мм и более. При этом элементы динамической защиты «гасят» лишь первую струю, а вторая разрушающей способности не теряет.
Также ПТУР могут оснащаться термобарической боевой частью, создающей эффект объемного взрыва. При срабатывании распыляются аэрозольные в виде облака, которые затем детонируют, охватывая зоной огня значительное пространство.
К этим типам боеприпасов относятся ПТУР «Корнет» (РФ), «Милан» (Франция-Германия), «Джавелин» (США), «Спайк» (Израиль) и другие.
Огласите весь список
| Фото: Zachary A. Gardner |
Основа коммерческого успеха ПТРК «Корнет» – в соотношении «эффективность-стоимость» по сравнению с комплексами, вооруженными ракетами с тепловизионной головкой самонаведения (ГСН), то есть, собственно говоря, ведущими стрельбу с дорогостоящими тепловизорами. Второй фактор – хорошая дальнобойность системы – 5,5 километра. С другой стороны, «Корнет», как и другие отечественные противотанковые системы, подвергается постоянной критике за недостаточные возможности по преодолению динамической брони современных зарубежных основных боевых танков.
Тем не менее «Корнет-Э» стал самым популярным отечественным ПТРК, поставляющимся на экспорт. Его партии закупили 16 стран, в том числе Алжир, Индия, Сирия, Греция, Иордания, ОАЭ и Южная Корея. Последняя глубокая модификация – «Корнет-ЭМ» – с дальностью стрельбы 10 километров способна «работать» как по наземным, так и по воздушным целям, прежде всего по беспилотным аппаратам и боевым вертолетам.
В боекомплект помимо бронебойных ракет с кумулятивной боевой частью (БЧ) входят универсальные с фугасными. Впрочем, к такой «воздушно-наземной» универсальности за рубежом быстро утратили интерес. Так это произошло, например, с комплексом ADATS (Air Defense Anti-Tank System) разработки швейцарской компании Oerlikon Contraves AG и американской фирмы Martin Marietta. Он был принят на вооружение только в армиях Канады и Таиланда. США, сделав большой заказ, в итоге от него отказались. В прошлом году и канадцы сняли ADATS с вооружения.
Хорошие экспортные показатели и у другой разработки КБП – комплексов второго поколения «Метис-М» с дальностью 1,5 километра и «Метис-М1» (два километра) с полуавтоматической системой наведения по проводам.
В свое время руководство КБП, несмотря, как было объявлено официально, на успешное завершение опытно-конструкторских работ по противотанковым управляемым ракетам, работающим по схеме «выстрелил-забыл», отказалось от реализации этой концепции в комплексе «Корнет» с целью достичь максимально больших дальностей стрельбы по сравнению с западными аналогами, использовав принцип «вижу-стреляю» и лазерно-лучевую систему управления. Ставка делалась на создание комбинированной системы противотанковых средств, реализующих оба указанных принципа – и «выстрелил-забыл», и «вижу-стреляю» – с упором на относительную дешевизну ПТРК. Предполагалась организация противотанковой обороны тремя комплексами различной штатной принадлежности. Для этого в полосе обеспечения – от переднего края обороны на глубину 15 километров в сторону противника – планировали размещать легкие носимые ПТРК с дальностью стрельбы до 2,5 километра, самоходные и переносные с дальностью до 5,5, самоходный ПТРК большой дальности «Гермес» на шасси БМП-3 с дальностью до 15 километров.
Система управления перспективного многоцелевого комплекса «Гермес» комбинированная. На начальном участке полета ракета обсуждаемой версии с дальностью 15–20 километров управляется инерциальной системой. На конечном – лазерное полуактивное самонаведение ракеты на цель по отраженному от нее лазерному излучению, а также инфракрасное или радиолокационное. Комплекс разрабатывался в трех вариантах: наземном, морском и авиационном. На настоящий момент официально в разработке КБП находится только последняя версия – «Гермес-А». В перспективе возможно оснащение «Гермесом» зенитных ракетно-пушечных комплексов (ЗРПК) «Панцирь-С1» разработки того же КБП.
В Туле также разработан ПТРК третьего поколения «Автономия» с инфракрасной системой самонаведения типа IIR (Imagine Infra-Red), который так и не был доведен до уровня серийного производства.
Последняя разработка Коломенского конструкторского бюро машиностроения (КБМ) – модернизированная версия самоходного ПТРК второго поколения «Штурм» («Штурм-СМ») с многофункциональной ракетой «Атака» (дальность – шесть километров) – недавно закончила государственные испытания. Для круглосуточного обнаружения целей новый комплекс оснастили обзорно-прицельной системой с телевизионным и тепловизионным каналами. Во время гражданской войны в Ливии боевое крещение (правда, в отрядах мятежников) приняли самоходные ПТРК коломенской разработки «Хризантема-С» (дальность – шесть километров), использующие комбинированную систему наведения – автоматическую радиолокационную в миллиметровом диапазоне с наведением ракеты в радиолуче и полуавтоматическую с наведением ракеты в луче лазера.
Универсальный «прожигатель» и «терпеливый убийца»
Несомненно, переданному Западом Украине современному «боевому железу» мы противопоставим своё – равноценное, а часто и превосходящее по боевым возможностям. Готовы к бою противотанковые ракетные комплексы (ПТРК) «Корнет», «Фагот», «Метис-М», барражирующие боеприпасы «Ланцет», ствольная и реактивная артиллерия, армейская авиация. Есть старенькая, но надёжная в ближнем бою при стрельбе прямой наводкой 100-мм пушка , а на Ближнем Востоке суперзашищённые современные танки НАТО горели и от точных попаданий боеприпасов ручных , будут гореть и в степях Украины.
mil.ru

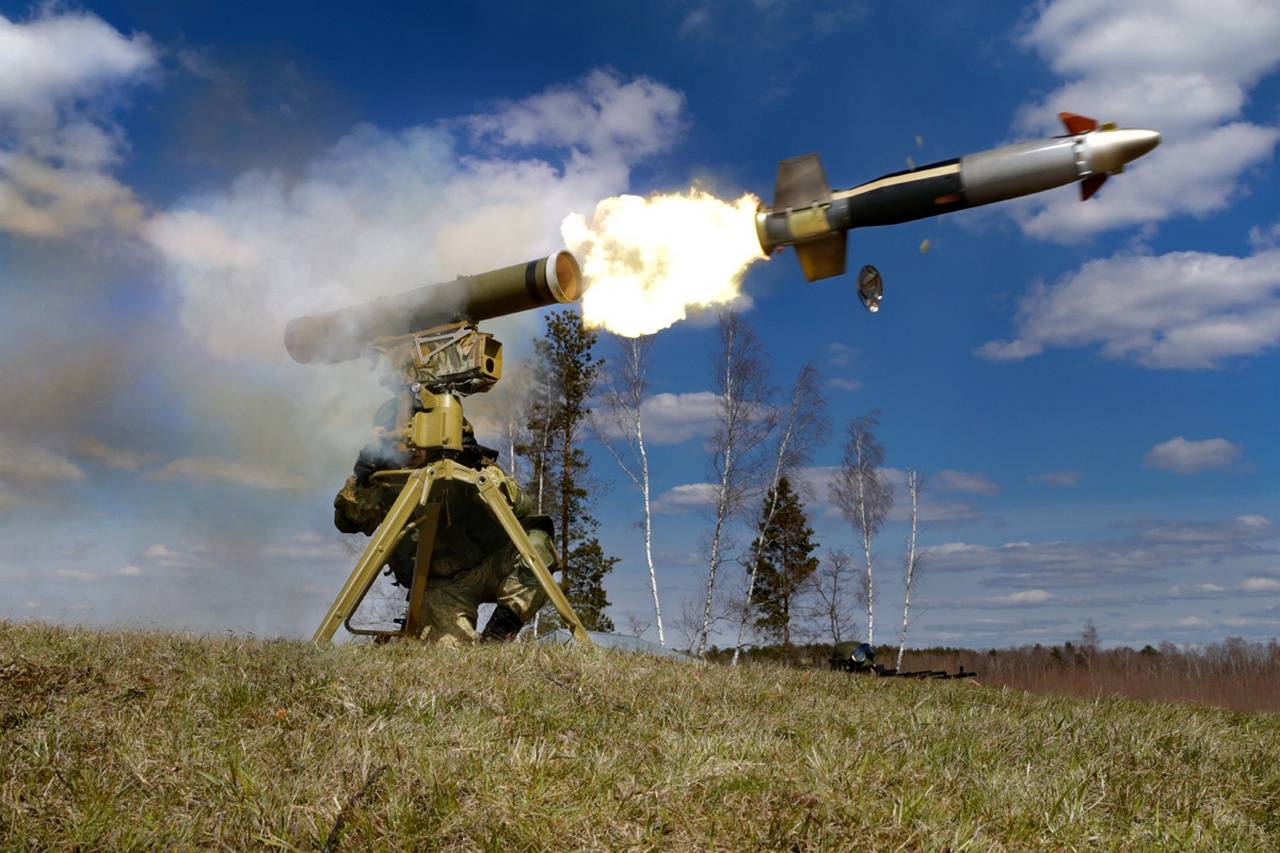

Выстрел из ПТРК «Корнет».
В отличие от «Джавелина» российский «Корнет» при этом способен преодолевать ещё и активную защиту танка – автоматический отстрел подлетающего боеприпаса гранатой или другими средствами защиты. Ещё ПТРК «Корнет» умеет производить парный пуск ракет. Обе управляются одним лазерным лучом: если первая ракета «гибнет» в схватке с боеприпасом активной защиты, то вторая гарантированно убивает сам вражеский танк.
Всё более активно на украинских фронтах нами стали применяться барражирующие боеприпасы. Сегодня это один из самым перспективных и эффективных видов высокоточного оружия. Дрон-камикадзе – симбиоз беспилотного летательного аппарата, оптического блока наведения и мощного боеприпаса. В отличие от высокоточного снаряда или ракеты, боевая работа которых определяется принципом «выстрелил и забыл», это «терпеливый убийца». Ударный БПЛА способен довольно долго барражировать в воздухе, поджидая конкретную цель, например, танк, а затем точно спикировать на неё и гарантированно уничтожить.
Судя по открытой информации, сейчас наши Вооружённые силы применяют на Украине три вида таких боеприпасов: «КУБ-БЛА», «Ланцет-1» и «Ланцет-3». Все они разработаны и выпускаются компанией ZALA Aero (входит в состав концерна «Калашников» госкорпорации Ростех). «КУБ-БЛА» несёт на головы врагов боевую часть весом до 3 кг. Максимальная длительность полёта «боевого кубика» – 30 минут, скорость – 130 км/ч.
РИА Новости

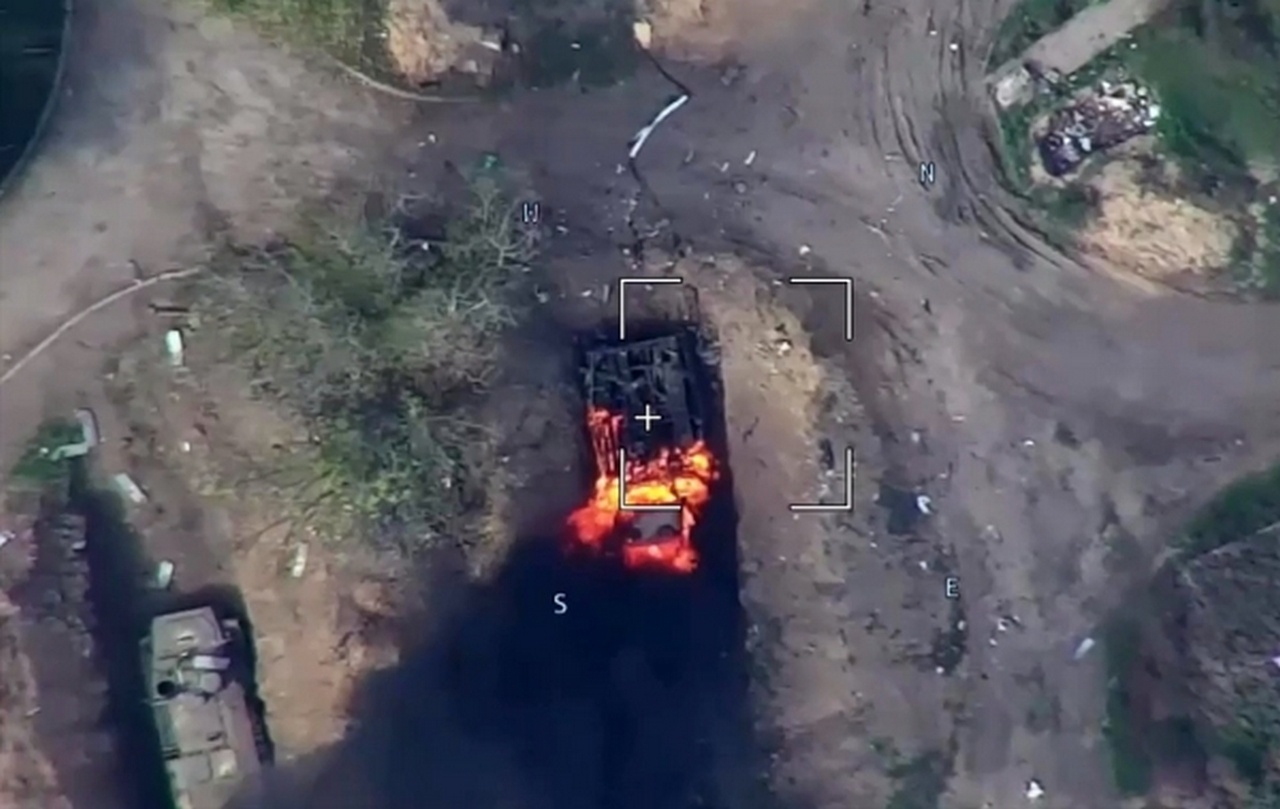

Применение модернизированного барражирующего боеприпаса «Ланцет» против военной техники ВСУ в зоне проведения спецоперации.
Высокоточные ударные элементы таких БПЛА способны гарантированно поражать цели в радиусе до 40 километров днём и ночью, в любых условиях.«Ланцеты» уже показали высокую эффективность при уничтожении поставленных западными странами на Украину особо опасных видов современного оружия: реактивных систем залпового огня HIMARS, гаубиц М777 и самоходных артиллерийских установок CAESAR.
Ну, здравствуйте, «Леопарды» и «Абрамсы»…
Пробивает более метра брони
С наступающими танковыми соединениями бороться тяжело. Современная техника оснащена эффективной защитой, по замыслу конструкторов предохраняющей экипаж и жизненно важные узлы от воздействий поражающих факторов. Толщина лобовой брони в последние десятилетия значительно увеличилась, но этим усилия создателей боевых машин не ограничились. Она стала многослойной, стойкой к кумулятивным ударам, а угол ее пространственной ориентации способствует отражению и рикошету. Теперь снаряду недостаточно иметь способность пробивать слой толщиной, к примеру, 100 мм, так как комплексные меры по защите многократно увеличивают ее стойкость. Противотанковый комплекс «Корнет» создавался с очень большим запасом мощности, чтобы успешно бороться с бронетехникой, отвечающей самым современным мировым требованиям, и даже с перспективной. Метровой брони нет ни у одного танка — такая масса неимоверно утяжелила бы конструкцию. Однако кумулятивный заряд тандемного действия, которым оснащена ракета 9М133, в состоянии пробить и более толстый (1200 мм) слой, находящийся к тому же позади динамической защиты. «Корнет» — оружие неотразимое.
Универсальный солдат
Сегодня во всем мире не существует танков, способных противостоять российским «Корнетам». Этот ракетный комплекс способен пробить броневую сталь толщиной более 1 м, но танков с такой броней просто не существует. Надежность и эффективность ПТРК семейства «Корнет» признают специалисты во всем мире. Оружейникам тульского КБ приборостроения имени А.Г. Шипунова (холдинг «Высокоточные комплексы») удалось создать простой и при этом мощный комплекс, который в современном исполнении становится грозой не только танковых подразделений, но и широкой номенклатуры других целей, которые могут появиться на поле боя и над ним.
Идею о возможности поражения воздушных целей из ПТРК предложил сам генеральный конструктор КБП Аркадий Георгиевич Шипунов. Сбивать зависшие вертолеты могли и предыдущие разработки туляков – ПТРК «Конкурс», «Метис» и «Корнет-Э». Но именно в модификации «Корнет-ЭМ» была реализована возможность бороться с малоскоростными воздушными объектами. А к этому классу кроме вертолетов можно отнести и беспилотники, и штурмовую авиацию во время атаки. И если учесть, что «Корнет-ЭМ» может «работать» и по надводным целям, то в итоге мы получаем уникальный многоцелевой комплекс, который уже не вписывается в рамки термина «ПТРК».
Поражать движущиеся воздушные цели позволяет управляемая ракета, оснащенная неконтактным датчиком цели (НДЦ). Воздушные цели являются высокоманевренными объектами, и на дальних расстояниях прямое попадание из ПТРК по ним затруднено. Но неконтактный датчик цели позволяет взорвать ракету и при отсутствии прямого попадания. При пролете ракеты на расстоянии до 3 метров от цели НДЦ подает команду на подрыв боевой части, и поражение воздушной цели происходит за счет фугасного действия боевой части ракеты.
Литература[ | ]
- Ангельский Р. Д. Отечественные противотанковые комплексы: Иллюстрированный справочник. — М.: ООО «Издательство ACT», 2002. — 192 с. — (Военная техника). — 10 000 экз. — ISBN 5-17-011744-2.
- Тихонов С. Г. Оборонные предприятия СССР и России : в 2 т.. — М. : ТОМ, 2010. — Т. 1. — 608 с. — 1000 экз. — ISBN 978-5-903603-02-2.
- Тихонов С. Г. Оборонные предприятия СССР и России : в 2 т.. — М. : ТОМ, 2010. — Т. 2. — 608 с. — 1000 экз. — ISBN 978-5-903603-03-9.
- Шипунов А., Дудка В., Захаров Л., Пальцев М. ПТРК «Корнет-Э» меняет внешний облик и возможности вооружения (рус.) // Военный парад : журнал. — 2004. — Март-апрель (т. 62, № 02). — С. 12—15. — ISSN 1029-4678.
Боевое применение
ПУ с ТПК на Корнет-ЭМ на МАКС-2011.
ПТРК «Корнет-Э» (экспортный вариант) использовался в боевых действиях в ходе Второй ливанской войны группировкой «Хезболла» на юге Ливана в 2006 году. Несколько ПУ и неиспользованные ракеты были захвачены Армией обороны Израиля. По заявлению генерального секретаря Хезболлы Хассана Насраллы, комплексы были получены из Сирии.
Согласно отчёту израильской армии, в этом конфликте 46 танков «Меркава» получили различные повреждения от огня противника (всеми видами воздействия). Агентство РИАН, ссылаясь на принадлежащую Хезболле радиостанции «Ан-Нур», писало, что некий «распространённый в дипломатических представительствах в Ливане американский доклад утверждает, что официально объявленные Израилем данные о потерях в Ливане очень сильно занижены, и в реальности Израиль потерял 164 танка «Меркава».
Всего за время конфликта (по данным израильских военных), 45 танков поражены ПТУР и гранатами РПГ, в танки попала 51 ракета. В 24 случаях (47 % от числа попаданий) кумулятивная струя пробила броню танков. В общей сложности боевые повреждения получили около 60 единиц БТТ, в том числе 48—52 танка. Погиб 31 боец бронетанковых войск, в том числе 30 танкистов (есть источники с меньшими цифрами, до 13). Кроме того, от попаданий ПТУР в БТТ погибло ещё 4 солдата — 3 в бульдозерах D9 и 1 в тяжёлом БТР «Пума». По оценке М. Хлюстова, «количество пусков из ПТРК всех видов вряд ли сильно превышает 100». Согласно О. Грановскому, «скорее всего число выпущенных ПТУР и гранат РПГ действительно превышает 1 000 единиц. Крайне сомнительно утверждение, что в цель попадала каждая 25-я ракета…».
Несколько (предположительно 2) ПТРК «Корнет» доставлены в Израильский Национальный институт по изучению боеприпасов инженерных войск армии обороны Израиля.
По заявлениям израильских властей, 7 апреля 2011 во время обстрела израильского школьного автобуса боевики ХАМАС применили ПТРК «Корнет», что привело к дипломатическому скандалу между Израилем и Россией.
ПТРК «Корнет» применяются силами Свободной армии Сирии в ходе гражданской войны в Сирии.
В 2014 году по заявлению израильских военных, израильская армия нашла противотанковые ракеты российского производства «Корнет» во время АТО «Нерушимая Скала» в секторе Газа. Также во время этой операции из 15 ракет, запущенных по израильским танкам и перехваченных системами активной танковой защиты «Трофи», большая часть являлась ПТУРами «Корнет» или их модификациями. Также в некоторых случаях «Трофи» смогла обнаружить места запуска ПТУРов, что позволило командам танков уничтожить их уже сразу после перехвата.
28 января 2015 года не менее трёх противотанковых ракет комплекса «Корнет» были запущены с территории Ливана по израильскому военному джипу и селению. В результате 2 военнослужащих погибли и 7 получили ранение, включая гражданские лица.
В мае 2019 года противотанковой ракетой «Корнет» из сектора Газа на трассе между посёлком Яд-Мордехай и городом Сдерот был подбит автомобиль марки «Ситроен». Водитель, мужчина (60 лет), был смертельно ранен и скончался в ходе его эвакуацию в больницу.
