Пистолет USP – триумф новаторов из Германии

Применение и след в массовой культуре

В 1994 году девятимиллиметровый пистолет USP приняли на вооружение бундесвера (под названием P8). USP Compact (тоже калибра 9мм) стал оружием германской полиции, получив обозначение P10. Этим распространение не ограничилось – впоследствии его приняли на вооружение военные и полицейские различных стран.

В большинстве случаев на вооружение принимали девятимиллиметровые версии, значительно реже – калибра.45. Иметь оружие калибра.40 выразила только иммиграционная служба и воздушные маршалы США.

USP приобрёл значительную популярность и в масс-медиа. С его помощью геймеры уничтожали террористов в играх серии Rainbow 6, переживали зомби-апокалипсис в Resident Evil, отстреливались от мутантов в STALKER. «Тактическая» модель с глушителем присутствовала в арсенале популярнейшего сетевого шутера своего времени – Counter-Strike.

На большом экране пистолетами «Хеклер и Кох» орудовали вампиры из серии фильмов «Другой мир», Блейд в исполнении Уэсли Снайпса, Джейсон Борн и Лара Крофт образца 2001 года. На телевидении значительную роль USP получил в сериале «24».

Высокая надёжность и разнообразие вариантов позволили прочно обосноваться на рынке и заслужить популярность. Пистолет USP вряд ли можно назвать «самым-самым» видом оружия.

Оружие Mk 23 остаётся непревзойдённым по боевым характеристикам. Есть среди продуктов «Хеклер и Кох» и более новые пистолеты (HK45, VP9). Но «универсальный самозарядный» остаётся в производстве, а его популярность снижаться и не собирается. Модель USP не только вывела пистолеты H&K на мировой уровень – она позволяет на нём удерживаться.

Плюсы и минусы пистолета-пулемета

За годы практической эксплуатации многочисленные обладатели «Хеклер и Кох МП 5» неоднократно отмечали, прежде всего, отличную эргономику и удобство использования этого оружия.

Кроме того, следует упомянуть о следующих немаловажных достоинствах пистолета-пулемета:

1. Легкость и быстрота переделки из одной субмодификации в другую, включая замену УСМ;
2. Высокое качество изготовления всех деталей и их надёжность, прочность конструкции в целом;
3. Хорошая точность и кучность огня из устойчивых положений;
4. Оружие легко контролируется при стрельбе очередями, его можно без усилий вернуть на исходную линию прицеливания;
5. Возможность установки на MP5 дополнительного оборудования – тактического фонаря, улучшенного прицела и других полезных приспособлений;
6. Достигнуто отличное для этого класса оружия значение энергии пули.

Конечно, не обошлось и без недостатков. Один из самых очевидных – это избыточно большая масса некоторых модификаций. MP5SD3, к примеру, весит без патронов 3,4 кг, то есть столько же, сколько снаряженный автоматический карабин , а ведь это оружие совсем иного класса, намного более мощное и дальнобойное.

Имеются и другие недочеты:

1. Повышенная сложность изготовления и себестоимость MP Обусловлено это выбранным принципом работы автоматики;
2. Чувствительность к загрязнению и требовательность к уходу;
3. Затрудненная замена не полностью израсходованного магазина;
4. Плохая совместимость с некоторыми видами патронов 9х19.

При тестировании пистолета-пулемета бойцами российских спецподразделений, отмечались также частые задержки при ведении огня. Не исключено, что это было вызвано использованием неподходящих боеприпасов.

Варианты

Выпускается большое разнообразие моделей USP – от компактных, для скрытого ношения, до длинноствольных целевых:

1. CustomSport – целевая модификация для спортивной и практической стрельбы.
2. Compact – вариант с уменьшенной рамкой и другой системой смягчения отдачи. Только этот пистолет выпускается в варианте калибра.357 SIG.
3. USP Tactical–пистолет, приспособленный для установки глушителя, оснащённый регулируемым прицелом. Своего рода «Mk 23 для бедных».
4. Compact Tactical – малогабаритная модель «тактического пистолета». В отличие от полноразмерного, выпускается только одного калибра – .45 ACP.
5. Expert – пистолет, схожий с «тактическим», но не предназначенный для использования с глушителем. Зато имеет удлинённую рамку и может использовать магазины увеличенной ёмкости.
6. Match – версия для соревнований, использующий для снижения подскока ствола специальный грузик. В настоящее время не производится.
7. USP Elite – «окончательный» вариант целевого пистолета с удлинённым до 153 мм стволом.

Принцип работы пистолета-пулемета

Позиция А – непосредственно перед выстрелом, B – начало отката, C – откат закончен, гильза выброшена, пружина готова вернуть затворную группу в положение A

Механизмы MP 5 работают при ведении огня из этого оружия примерно так:

1. Стрелок отводит назад рукоятку перезарядки. Патронник при этом открывается, а из магазина подаётся патрон;
2. Двигаясь в обратном направлении под воздействием пружины, затворная группа «подхватывает» патрон. Происходит досылание. Специальные ролики, расположенные между телом затвора и боевой личинкой, в этот момент вытесняются в предусмотренные для них пазы, расположенные в муфте ствола;
3. После нажатия на спусковой крючок происходит выстрел, на дно гильзы начинают оказывать давление образовавшиеся пороховые газы;
4. Боевая личинка выталкивается назад. Ролики замедляют это движение, одновременно несколько ускоряя откат тела затвора;
5. Давление в стволе снижается. Ролики к этому моменту полностью утапливаются в тело затвора, происходит откат и выбрасывание гильзы. Одновременно сжимается возвратная пружина;
6. Цикл, начиная с пункта 2, повторяется, только спуск уже выполняется автоматически, пока не будет отпущен спусковой крючок.

детали конструкции

USP является полуавтоматический пистолет с казенной механически заблокирован с помощью метод работы. Эта довольно обычная система блокировки имеет большой прямоугольный выступ над стволом в камере , что едет в и входит в зацепление с эжекционного порта выреза в стекле. Когда картридж обжигает, давление , генерируемое зажженного порошок приводного корпуса картриджа назад против казенного лица на слайде, вождение назад как ствола и затвора , поскольку они остаются заблокированными вместе способом , описанными выше. Через 3 мм (0,12 дюйма) неограниченной задней поездка, снаряд оставил давление барреля и газа снизился до безопасного уровня. Формованное выступ на нижней стороне ствольной камеры входит в контакт с загнутым запирающим блоком в конце стальных возвратной пружины направляющего стержня, опуская задний конец ствола и остановки в заднем направлении движения ствола в. Пружинный узел отдачи удерживается на месте с помощью затворной задержки оси штифта рычага и круглого выреза в передней части слайда. Для повышения надежности в средах с высоким уровнем пыли, фиксирующа поверхность на передней верхней части запирающего выступа ствола в скошена с передним наклоном. Эта коническа поверхность производит действие кулачкового , который способствует положительной кутузке в присутствии сильного обрастания и мусора. Таким образом, акция USP многие конструктивные особенности с пистолетом M1911 , хотя , по- видимому обновляются для облегчения работы.

Одним из наиболее существенных особенностей USP является механической системой снижения отдачи. Эта система включена в сборку возвратной пружины, расположенной под стволом и состоит из тяжелой, плен спиральной пружины вокруг направляющего стержня. Разработанный в первую очередь для буферизации слайд и баррель и уменьшить отдачи воздействие на компоненты пистолета, система также снижает силы отдачи войлочные стрелком до 30%. Система USP снижения отдачи нечувствительна к типам боеприпасов и не требует регулировки или техническое обслуживания. Он эффективно функционирует во всех моделях USP. Используя ту же самую систему снижения отдачи, один из смежного Н & К Mk 23 .45 ACP пистолетов выпустило более 30000 высокого давления + Р патронов и 6000 взрывозащищенных нагрузок без повреждений или чрезмерного износа любых основных компонентов. Злоупотребление и функция тестирование УК видели более 20000 раундов .40 S & W выпустил без отказа компонента. MILSPEC экологические испытания были проведены в высоких и низких температурах, в грязи, погружают в воду, и в солевом тумане. В одном конкретном тесте, пуля была умышленно подана в стволе, а другая пуля была уволена, чтобы очистить препятствия. Ствол был успешно очищен только с незначительной структурной деформацией и продолжал производить последовательные группы, когда испытания произвели на точность.

Основные компоненты металла на обоих USP и специальных операций Пистолет являются коррозионно-стойкими. Наружные металлические поверхности, такие как стальная горка защищены фирменным «враждебная окружающей среда» нитрид конец. Внутренние металлические детали, такие как пружины, покрыты Dow Corning антикоррозийной химической , чтобы уменьшить трение и износ.

USP, состоит в общей сложности из 54 частей, и разбита на 7 основных компонентов для обслуживания и чистки: ствол, затвор, возвратной пружины, возвратной пружины, направляющего стержня рамы, слайд остановки и журнала. Это делается путем втягивания затвора назад, чтобы выровнять ось скольжения стопорного штифт с разборкой пазом на левой стороне затвора и снятие оси штифта.

Разборка

1. Разрядите оружие, для чего извлеките магазин из бункера и передерните затворную раму.
2. Выкрутите шестигранным ключом два винта на нижней грани цевья, снимите его.
3. Выкрутите двумя (шлицы с обеих сторон ствольной коробки) шестигранными ключами два болта, удерживающих половинки ствольной коробки.
4. Отделите верхнюю половину ствольной коробки в сборе со стволом и затворной рамой.
5. Снимите две стопорные шайбы, крепящие тяги затворной рамы к поршню.
6. Используя отвертку с плоским шлицем, отожмите защелку рукояти затворной рамы и снимите ее движением вперед.
7. Извлеките затворную раму вместе с тягами из ствольной коробки, снимите тяги.
8. Открутите два винта крепления направляющей пружины, снимите ее и выньте поршень из газовой камеры.
9. На затыльнике стебля затвора отожмите фиксатор, выньте шпильку, извлеките боек.
10. Снимите кожух затвора.
11. Извлеките личинку.

Известность и популярность тому или иному виду оружия приносят порой не столько его выдающиеся тактико-технические характеристики, сколько степень «засвеченности» в различных голливудских блокбастерах. В этом отношении немецкому пистолету-пулемету Heckler Koch MP5 очень повезло – его можно увидеть во множестве всемирно известных фильмов. Это «Крепкий орешек», «Хищник», «Обитель зла», «Мистер и миссис Смит», «Матрица», «Миссия невыполнима» – список можно продолжать очень долго. Соответствует ли MP5 своему «светлому образу» – вопрос довольно спорный, но в любом случае ясно, что и без помощи кинематографистов он неплохо выглядит на фоне других пистолетов-пулеметов. Это не так уж мало, если учесть его солидный возраст – около пятидесяти трёх лет.

HK USP

Универсальный Самозарядный Пистолет был разработан известной германской компание Heckler und Koch в 1990 году. Основная цель перед разработчиками, была разработать универсальный пистолет для экспорта на рынок США под распространенные патроны, такие как.40 “Smith & Wesson”, .45 “Auto” и 9 мм “Luger”. Сегодня существует даже версия “USP Compact” под патрон.357 “SIG”. USP широко используются и в США, в том числе такими службами как INS (Immigration & Naturalization Service), Secret Service (служба охраны высших должностных лиц, включая президента США), рядом крупных полицейских департаментов. В целом USP
зарекомендовал себя как исключительно надежный и “живучий” а главное универсальный. Был разработан целый ряд прототипов USP
каждые чем то отличаются друг от друга и имеет свою “изюминку”. Рассмотрим подробнее:

USP Standart (Невзирая на новые модификации очень востребован как на гражданском рынке, так и у полиции):

История создания и развития оружия Heckler&Koch MP5

После окончания Второй мировой войны могло показаться, что «золотой век» пистолетов-пулеметов уходит в прошлое. Армии начали переходить на более мощное и дальнобойное оружие – автоматические и штурмовые винтовки. В СССР это был знаменитый АК , в США – не часто упоминаемая сегодня М14, а бундесвер получил в своё распоряжение Heckler&Koch G3. Эта винтовка была примечательна в первую очередь тем, что её конструкторы не стали применять ставший уже привычным газоотводный принцип действия автоматики, отдав предпочтение механизму полусвободного затвора.

С самого начала было понятно, что HK G3 будет слишком длинным и громоздким для танкистов и водителей бронемашин. Поэтому и возник вопрос о создании пистолета-пулемета, предназначенного специально для этой категории военнослужащих. Винтовка была поставлена на вооружение в 1959, и в этом же году немецкие конструкторы приступили к созданию компактного оружия, получившего первоначальное обозначение HK 54. Цифра «5» означала, что речь идет о пистолете-пулемете, а «4» указывала на то, что предполагается использовать патрон 9х19 мм.

HK54 был создан на базе G3, что легко заметить, осмотрев эти два вида оружия. Такое решение было по-своему логичным: оно упрощало и обучение солдат, и ремонтные работы. Кроме того, нетрудно было догадаться, что раз уж автоматика справляется с мощными винтовочными патронами 7,62х51, то переход на более слабый пистолетный боеприпас особого труда не составит.

Первоначальным планам heckler Koch не суждено было сбыться – армия не пожелала взять на вооружение HK54. Но пистолет-пулемет не остался невостребованным – правительство ФРГ посчитало, что он прекрасно подойдет для полиции. Кроме того, это оружие, получившее официальное обозначение HK MP5 (Maschinenpistole 5), передали пограничникам.

Одним из первых известных примеров применения нового пистолета-пулемета стала попытка освобождения израильских спортсменов, захваченных арабскими террористами во время олимпиады в Мюнхене в 1972 году. К сожалению, операция закончилась полным провалом – все заложники были убиты. Эта трагедия побудила правительство Германии создать специальное подразделения GSG 9, сотрудников которого вооружили MP-5. Именно эти бойцы стали своего рода «рекламными агентами», первыми познакомившими своих коллег из других западных стран с возможностями немецкого компактного оружия.

В 1977 году отряд GSG-9, применяя MP5, обезвредил террористов, захвативших авиалайнер компании Lufthansa. Успех был очевиден, однако, настоящий звёздный час для пистолета-пулемета наступил 5 мая 1980 года, когда бойцы британского специального подразделения SAS освободили заложников, удерживаемых арабскими террористами в здании посольства Ирана в Лондоне. По целому ряду причин эта операция под кодовым названием «Нимрод» широко освещалась телевидением и прессой, причем, что называется, «в реальном времени». Потрясенная публика впервые узнала о самом существовании SAS. Учитывая, что все участники операции были вооружены MP5, мировая известность этому пистолету-пулемету с того момента была обеспечена.

Конечно, конструкторы Heckler Koch тоже не сидели сложа руки: на протяжении 70-х годов они разработали несколько новых модификаций MP5, из которых наиболее значительными стали MP5SD и MP5K. Тем не менее именно благодаря средствам массовой информации о пистолете-пулемете узнали во всём мире. Результаты не замедлили сказаться: за прошедшие с тех пор годы пистолет-пулемет MP5 появился на вооружении более 50 различных стран мира. Интересно при этом, что Британия официально приобрела первую партию немецких пистолетов-пулеметов только в 1984 году.

Основные модификации MP5

Эксперты насчитывают около сотни различных вариантов пистолета-пулемета. Большинство их имеют лишь незначительные отличия. Первоначально это оружие выпускалось в модификациях MP5A1 и MP5A2. Первый вариант комплектовался телескопическим раздвижным прикладом, а второй – постоянным пластмассовым. Затем появились модификации с усовершенствованным четырехпозиционным УСМ.

Более значительные изменения потребовались для появления пистолета-пулемета с интегрированным глушителем, получившего обозначение MP5SD. Конструкторы «Хеклер и Кох», создавая это оружие, не стали разрабатывать особый «дозвуковой» патрон. Вместо этого они искусственно снизили скорость пули, проделав специальные отверстия в стволе, соединенные с камерой глушителя. Это позволило так уменьшить громкость выстрела, что его стало трудно различить на дистанциях более 30 метров.

Отдельно можно упомянуть о MP5SF, предназначенном для вооружения британской полиции и сотрудников американского ФБР . Основное отличие этой модификации – отсутствие режима стрельбы очередями.

Еще один вариант – MP5N (N обозначает «Navy») – производился для нужд американского военного флота. Единственное заметное отличие – на ствол пистолета-пулемета нанесена резьба, предназначенная для установки глушителя.

Несмотря на то что МР5 едва ли имеет заметное преимущество над своими многочисленными аналогами, он еще долго будет оставаться на вооружении в различных странах мира. Этому способствует и его «кинематографическая» известность, и отличная репутация немецких оружейников. В то же время потенциал модернизации пистолета-пулемета, видимо, исчерпан. Можно предположить, что его попытаются приспособить под более мощные боеприпасы, поскольку штатный патрон 9х19 часто оказывается бессильным при стрельбе по противнику, защищенному бронежилетом.

Описание

Компания «Heckler&Koch» – ещё довольно молодой производитель оружия, но почти каждая её разработка получала широкую известность и распространялась по всему миру. Автоматическая винтовка G3 производилась в Мексике и Иране. Пистолет-пулемёт MP5 превзошёл конкурентов настолько, что стал своего рода «стандартом» подобного оружия. А вот пистолеты H&K, несмотря на высокое качество и необычную конструкцию, достичь мировой славы некоторое время не могли.

Ситуация изменилась в 1990-е годы. На сцену вышел «UniverselleSelbstladepistole» – USP, доказавший, что и в этой области «Хеклер и Кох» может достичь лидерства.

история

Проектные работы по новому семейству пистолетов было начато в сентябре 1989 года сосредоточены в основном на коммерческих и Соединенных Штатов правоохранительных рынков. USP прототипы в строгом тестировании наряду записи H & K в программе Offensive Handgun Weapon System (OHWS) запрошенного участие командования специальных операций США (USSOCOM) и которые позже привести к Mk 23 Mod 0 . Прототипы USP затем были уточнены в 1992 году, на основе данных , полученных от OHWS испытаний, и проект был завершен в декабре того же года. USP , был официально представлен в январе 1993 года с USP40 моделью (базовая версия) патронником для все более популярного .40 S & W картриджа, а вскоре после этого USP9 ( с использованием 9 × 19 мм Парабеллум картриджа), а в мае 1995-в Usp45 ( калибра .45 ACP ). В отличии от амбициозной и инновационной Р7 , P9S и VP70Z конструкций, USP использует более традиционный Browning стиль кулачковых автоподстроек действия, аналогичное тому , что используется в Hi-Power – но с полимерной рамкой.

Описание конструкции

При создании MP5 был применен модульный принцип. Это значит, что пистолет-пулемет представляет собой нечто вроде несложного конструктора, который можно собирать в разных вариациях. Например, можно отделить постоянный приклад и установить вместо него металлический раздвижной, причем вся эта операция не займет и половины минуты.

Ствольная коробка оружия выполнена из стали методом штамповки – дешево и практично. Размещенный в ней ударно-спусковой механизм (УСМ) сделан единым со спусковой скобой и пистолетной рукояткой. Его нетрудно откинуть вниз и снять.

На MP5 используется несколько вариантов этого узла:

1. УСМ на две позиции – «безопасно» и «одиночный огонь». Устанавливается на гражданские и полицейские варианты;
2. УСМ на три позиции – добавлен режим непрерывного огня;
3. УСМ на четыре позиции – введена возможность стрельбы очередью фиксированной длины (два или три патрона).

Рычаг перезарядки находится в верхней части пистолета-пулемета, рукоять его повернута влево. Предусмотрена возможность фиксации затвора в открытом положении – это иногда необходимо для того, чтобы остудить детали после интенсивной стрельбы.

Прицел MP5 – диоптрический, состоит из мушки, защищенной стальным кольцом, и набора «дырочек» разного диаметра, помещенных в барабанный целик.

Устройство пистолета

Предшествующие USP пистолеты «Хеклер и Кох» отличались использованием различных нетрадиционных конструкторских решений. Например, в P9 применили полусвободный затвор – систему, аналогичную использованной в конструкции винтовки G3. А вот “Heckler&Koch” USP – в своей основе довольно традиционная конструкция, почти как у Браунинга М1911 и Hi-Power. Автоматика использует для работы отдачу ствола при коротком его ходе. Ударно-спусковой механизм курковый, двойного действия. И вот тут уже не обошлось без инноваций.

В условиях мастерской можно изменять положение предохранителя (или вообще его убрать), добавить или устранить безопасный спуск курка, сделать механизм только самовзводным. В узел возвратной пружины встроен механизм пружинного буфера отдачи. По заявлениям разработчиков, он позволяет снизить ощущаемую отдачу на 30%.

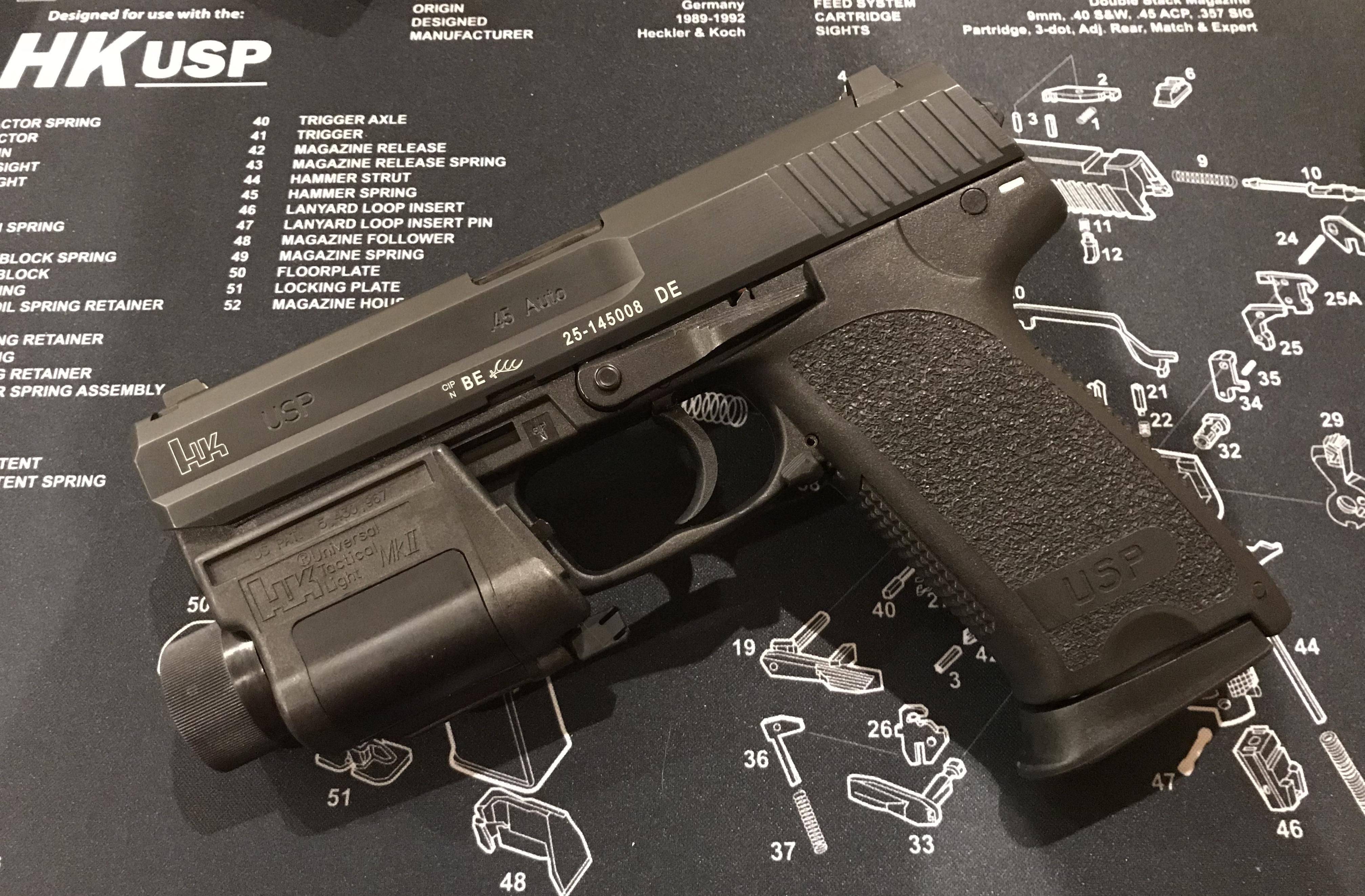

Снизу на рамке установлено приспособление для крепления фонарей или лазерных целеуказателей. Однако это не универсальное крепление типа «планки Пикатинни», и потому USP можно оснастить не всяким дополнительным оборудованием. Так, допускается установка только фонарей InsightIndustries, распространяемых через дилерскую сеть «Хеклер и Кох». Чтобы обойти это неудобство, некоторые фирмы наладили выпуск переходников, позволяющих установить стандартную планку Пикатинни.

ТТХ пистолета HP USP Compact

• Калибр: 9mm Parabellum / .40 S&W / .45 ACP
• Длина оружия: 173 / 173 / 179 мм
• Длина ствола: 91 / 91 / 95 мм
• Высота оружия: 128 / 128 / 129 мм
• Ширина оружия: 34 / 34 / 34 мм (30 мм без учета предохранителя)
• Масса без патронов: 727 / 777 / 802 г
• Емкость магазина: 13 / 12 / 8 патронов

Heckler&Koch SLB 2000 – это пример утилитарного европейского полуавтоматического оружия. Не имея изысканной отделки, он, тем не менее, отличается от массового североамериканского огнестрела безупречным качеством изготовления и отличной эргономикой, соответствующей всем канонам стрелкового искусства.

Полуавтоматический карабин со съемным коробчатым магазином. Механизм перезаряжания работает по принципу газового двигателя, отбором из канала ствола части пороховых газов.
Затвор с поворачивающейся личинкой. Ложа полупистолетная, с круто поставленной, хорошо выраженной рукоятью.

Набор внешних прицельных приспособлений состоит из планки Батю или откидного целика и открытой металлической мушки на высоком кронштейне. Возможна установка планки Вивера или Пикатинни, для чего на крышке ствольной коробки сделаны отверстия с метрической резьбой.

О том, что такое
Heckler&Koch SLB 2000, расскажет это видео:

Достоинства и недостатки

Практически легендарное высокое качество изготовления, свойственное всем образцам бренда Heckler&Koch.

• Неплохие стрелковые качества, полученные не только за счет прецизионного качества изготовления ствола, но и применения затвора с поворачивающейся личинкой, на которой два ряда боевых упоров по три в каждом. Благодаря такому конструкторскому решению, плотность запирания казенника у Heckler&Koch SLB 2000 не хуже, чем у болтовых винтовок.
• Конструкция газового двигателя состоит из четырех деталей: поршня, возвратной пружины и двух тяг затворной рамы. Поэтому этот полуавтомат надежнее и Browning Bar, и Benelli Argo.
• Тем не менее, SLB 2000 нельзя назвать экспедиционным ружьем, которое способно безотказно работать, месяцами не видя нормальной чистки. Судя по отзывам в Сети, единственным видом боеприпасов, с которыми этот карабин работает без нареканий, являются патроны бренда Dynamite Nobel.
• Эргономика оружия отлично продумана, очень удобная для стрельбы из любых положений ложа, все элементы управления доступны без лишних усилий. Оно относительно легкое и компактное.
• Флажок предохранителя находится на затыльнике ствольной коробки, им можно оперировать, не отвлекаясь от линии прицеливания. Усилие на спусковом крючке регулируется. Его величина классическая для охотничьего оружия – от 1,5 до 1,8 килограмма.
• Емкость штатного магазина пять патронов, что нетипично для европейского полуавтоматического оружия. Однако опционально он может оснащаться и десятизарядным съемным бункером. Патроны укладываются в два ряда, что ускоряет процесс заряжания.

Полный набор внешних прицельных приспособлений и возможность установки планки под оптические прицелы делает это оружие универсальным, пригодным для любых видов охот. То же самое можно сказать и про набор калибров, предлагаемых производителем. Ряд от.308 Win до 300 WM позволяет подобрать образец, с которым уместно ходить и на косулю, и на крупного медведя.

Карабин HK 2000 SLB (фото)

Разновидности

Производителем предлагается следующий набор калибров:

• 7 X 64 ,
• .308Win,
• 30-06 Sprg,
• 9.3×62,
• а также 300 WM.

Три модели: 2000 L, 2000 K и 2000 L Magnum. Последняя отличается конструкцией – она выполнена из черного пластика, на которую устанавливаются сошки. Приклад модели Magnum имеет регулируемый по высоте гребень, на дульном срезе установлен тормоз-компенсатор.
