История автомата ОЦ-14 «Гроза»
Создание нового оружия началось в 1992 году. Проектом руководили опытные специалисты ЦКИБ – В.Н. Телеш и Ю.В. Лебедев. Первая демонстрация продукта состоялась в 1994 году.
Перед инженерами стояла задача создать качественный автомат, конструкция которого допускает установку подствольного гранатомёта. Классические автоматы (например, АК74), допускали монтирование такого модуля, но в таком случае терялся баланс, происходил серьёзный перевес в сторону дульного среза.
Автомат Гроза проходил суровые испытания. Его отправили на Чеченскую войну, проходящую в 1995-1996 годах. В то же время тульский оружейный завод предложил потребителям компактное оружие под заряды 9х39 мм. Практические тесты показали, что у 9А-91 кучность стрельбы выше, чем у ОЦ-14.
Конструкция автомата ОЦ-14 «Гроза» и её особенности
В основу нового проекта инженеры заложили АКС-74У. В сложенном состоянии (сложенный приклад) длина снижалась до 50 сантиметров, благодаря чему транспортировка не доставляла дискомфорта. В разложенном состоянии длина составляла 75 сантиметров. Выбрали компоновку по схеме «булпап», чтобы укоротить ружьё без сложения приклада.
Затыльник заменил приклад. Его установили на заднюю стенку ствольной коробки, чтобы не вносить глобальных изменений в строение корпуса. Длина самой короткой версии – 60 сантиметров. Как говорилось выше, 70% узлов и деталей унифицировали с АК, поэтому купить новые детали для ремонта можно в любом оружейном магазине.
Одна из главных задач, стоявшая перед специалистами, – грамотное интегрирование подствольного гранатомёта. Установив модуль внушительных размеров, балансировку Грозы необходимо было сохранить на прежнем высоком уровне. По отзывам военных об использовании гранатомётов на АК, понятно одно: он перевешивал переднюю часть, из-за чего стрельба становилась неэффективной.
Решение проблемы нашли в конструкции ГП-25. Из неё убрали рукоять пистолетного типа, спусковую скобу и крючок. Оставив один спуск, добавили переключатель режимов. Стрелок может выбирать между патронами и гранатами.
Модульная система позволяет менять надстройки ружья. Подствольный гранатомёт можно заменить на рукоять. В такой компоновке комплекс становится штурмовым автоматом: его удобно использовать для нейтрализации целей на короткой и средней дистанциях.
Установка глушителя и оптического прицела превращает Грозу в скрытное оружие. Такая конфигурация позволяет устранять врагов бесшумно. Наличие оптического прицела даёт возможность делать это на большом расстоянии от врагов. Глушитель нейтрализует вспышку после выстрела, поэтому его используют в ночное время суток с прибором ночного видения.
Технические характеристики:
- Для стрельбы используют патроны 9х39 мм;
- Длина ствола – 24 сантиметра;
- Общая длина без гранатомёта – 72 сантиметра;
- Общая длина с гранатомётом – 62,5 сантиметров;
- Ширина без гранатомёта – 6 сантиметров;
- Ширина с гранатомётом – 7,5 сантиметров;
- Высота без гранатомёта – 29,4 сантиметра;
- Высота с гранатомётом – 26,6 сантиметров;
- Вес без гранатомёта – 2,7 килограмм;
- Вес с гранатомётом – 4 килограмма.
Затыльник сделан из резины, он заменил складной приклад. Он крепится на шарниры к ствольной коробке. В его верхней части есть специальный зуб, который упирается в ствольную коробку. Он сделан для сглаживания верхней поверхности автомата, а также для удержания крышки ствольной коробки от срыва в результате отдачи после выстрела.
Неспешная пуля
Боеприпас, используемый в ОЦ-14, не менее примечателен, чем сам комплекс. Речь идет о мощных промежуточных патронах 9х39 мм (СП-5,СП-6 и ПАБ9). Этот боеприпас известен прежде всего потому, что применяется в российском специальном оружии — автоматах АС «Вал», 9А-91, СР-3 «Вихрь», снайперских винтовках ВСС «Винторез» и ВСК-94.
9х39 — очень необычный патрон. Он имеет дозвуковую скорость вылета из ствола, и потому его можно максимально эффективно использовать в оружии, оборудованном прибором бесшумной стрельбы. При этом звук выстрела ослабляется настолько, что щелчок неразличим уже с нескольких десятков метров, а в условиях боя или шумного городского окружения определение местоположения стрелка становится практически невозможным.
Однако это только одно из его достоинств. Другой огромный плюс патрона 9х39 — длинная и тяжелая девятимиллиметровая пуля, обладающая мощным останавливающим эффектом. К тому же в версии СП-6 пуля имеет внутри термоупрочненный стальной сердечник, который обеспечивает пробитие стальных пластин толщиной 8 мм и бронежилетов 3-го класса по российской классификации (3-й класс — это броня, обеспечивающая защиту от пули АК калибром 7,62). С таким патроном «Гроза» становится практически идеальным оружием ближнего боя, в том числе против неприятеля, защищенного бронежилетом и бронешлемом.
Помимо версии под боеприпас 9х39 мм была также разработана модификация ОЦ-14 под патрон АК 7,62. Большого распространения она не получила из-за того, что ТТХ боеприпаса не совсем соответствовали задачам, выполняемым с автоматно-гранатометным комплексом. Ведь «Грозу» планировалось использовать именно для боя на коротких дистанциях, в том числе в замкнутых пространствах, а промежуточный патрон 7,62 в данном случае избыточен, так как имеет дистанцию стрельбы 600−800 м, а в замкнутом пространстве может давать сильный рикошет. Кроме того, пули АК в большей степени ориентированы на прострел противника, а не остановку и моментальное выведение из строя. 9х39 мм в данном случае оптимален.
Автоматно-гранатометный комплекс ОЦ-14 «Гроза» выпускался ограниченными партиями. Вариант под патрон 9х39 мм был принят на вооружение МВД в 1996 году и до сих пор используется спецподразделениями полиции. Комплекс поставляется в большом жестком кейсе, в котором, помимо самого автомата, находятся гранатомет, прибор бесшумной стрельбы, дополнительный ствол с передней рукояткой, оптический прицел, два запасных магазина и оружейный ремень.
S.T.A.L.K.E.R. без «Грозы» — как горец без козы!
Устройство автомата ОЦ-14-4А «Гроза»
 | ||
|
Положительные стороны такой модульной конструкции комплекса очевидны.
Основные узлы и механизмы 9-мм автомата комплекса «Гроза» повторяют конструкцию 5.45-мм автомата АКС74У с модификацией под 9-мм специальные патроны, что упростило и удешевило разработку нового образца. Его автоматика, как и в АКС-74У, основана на использовании энергии части пороховых газов, отводимых из ствола в газовую камеру; ствол запирается поворотом затвора; курковый ударно—спусковой механизм расположен не в ствольной коробке, а в прикладе.
Приклад сделан прямым, поэтому направление действия силы отдачи при стрельбе совпадает с линией упора приклада в плечо. Коробчатый магазин находится позади пистолетной рукоятки. Такая схема компоновки механизмов, помимо сокращения обшей длины оружия, делает его более устойчивым при стрельбе очередями.
Однако при этом допускается ведение огня только с правого плеча, так как в «Грозе» окно для выброса стреляных гильз находится справа на уровне лица стрелка.
Прицельное приспособление ОЦ-14-4А «Гроза»
– открытый прицел – имеет для более точного прицеливания диоптр. Для условий ограниченной видимости, а также для стрельбы по движущейся цели прицел имеет прорезь.
 |  |
Подъем приклада заставил приподнять прицел и мушку и смонтировать их на особом мостике, служащем также рукояткой для переноски и установки оптических, ночных прицелов и лазерных целеуказателей.
Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50, 100, 150 и 200 м. Установив его в одну из четырех позиций, можно изменить положение диоптра при прицеливании на дальности до 200 метров с шагом в 50 метров.
Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола.
Ствол ОЦ-14-4А «Гроза»
По сравнению с АКС74У первую очередь изменен ствол, в данной системе его калибр 9,0 мм под патрон СП-5 (СП-6).
Дульная часть автомата снабжена обтюрирующими кольцевыми проточками, если установлен надульник от ГП-25, который удлиняет путь пороховых газов за дульный срез гранатомета. Модифицирована схема газоотвода – из-за меньшего давления пороховых газов в канале ствола газоотводное отверстие отнесено назад и связано с газовой камерой специальной трубкой.
Приклад ОЦ-14-4А «Гроза»
 |
Складной приклад АКС74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.
Предохранитель-переводчик
Предохранитель-переводчик режимов огня автомата аналогичный АК расположен на правой стенке ствольной коробки.
Комплектация ОЦ-14-4А «Гроза»
 | ||
|
В комплект поставки комплекса входит пластмассовый футляр в виде чемоданчика-«дипломата» с замками, сумка для выстрелов, принадлежность. Перевод комплекса в боевое положение занимает не более двух минут, быстро производится и трансформация оружия.
Боеприпас
ОЦ-14 специально разрабатывался под боеприпас 9х39 мм. С самого начала оружейными конструкторами планировалось использовать для «Грозы» патроны 7,62 мм. Но поскольку оптимальная дистанция, на которую он рассчитан, составляет до 800 метров, боеприпас 7,62 мм тульские оружейники посчитали опасным для стрельбы в замкнутых пространствах. Поскольку новый комплекс создавался в первую очередь для боя на близких дистанциях и в городских условиях, то выбор пал на патрон 9х39 мм. Его уже использовали для такого российского специального оружия, как автоматы «Вал», «Вихрь», снайперские винтовки «Винторез». Популярность этого патрона объясняется тем, что он обладает дозвуковой скоростью, позволяющей применять боеприпас в оружии, оснащенном ПБС. Используя патрон 9х39 мм и оружие с «глушителем», стрелок остается незамеченным: с расстояния десяти метров от него слышен только еле различимый щелчок. Еще больше шансов остаться незамеченным у бойца, выполняющего снайперскую стрельбу из данного комплекса в боевых условиях или в оживленной городской обстановке.
Гранатометный модуль ОЦ-14-4А «Гроза»
 |
Принцип действия гранатомета
- Заряжание гранатомета выстрелом осуществляется с дульной части ствола.
- Выстрел необходимо вставить в ствол до упора в торец казенника. При этом выстрел в стволе фиксируется специальным фиксатором.
- Нажимается спуск с тягой, пружина спуска начинает сжиматься.
- Спуск с тягой начинает оттягивать курок с ударником.
- На ударник начинает действовать противодействующая сила боевой пружины гнетка, пружина сжимается.
- Дойдя до конца спуск с тягой происходит срыв курка с ударником
- Курок с ударником под действием боевой пружины гнетика возвращается в свое исходное положение.
- Ударник накалывает капсюль гранаты.
- Капсюль воспламеняет заряд пороха, образовавшееся высокое давление толкает гранату, которая начинает вращаться в стволе за счет нарезов.
- Пороховой заряд полностью сгорает в стволе, что снижает отдачу.
Конструкция стрелкового комплекса ОЦ-14 «Гроза»
Конструктивно ОЦ-14 «Гроза» представляет собой вариант автомата ОЦ-12 «Тисс» (АКС74У под 9-мм патроны), выполненный по схеме булл-пап. На него устанавливается несколько упрощённый вариант подствольного гранатомёта ГП-25 «Костёр». Автоматный и гранатомётный огонь управляются единым спусковым крючком. Переключение режима «автомат-гранатомёт» осуществляется кнопочным переводчиком, расположенным на правой стороне ствольной коробки.
Бесшумный (специальный) штурмовой автомат (ОЦ-14-4А-03)
В ствольной коробке установлены те же узлы и механизмы, что и у автомата АКС74У, сама коробка также не претерпела изменений. Изменено основание спускового крючка и увеличен диаметр чашечки затвора. На левой стенке ствольной коробки посредством оси и гайки установлено коромысло с толкателем и тягой. Передняя часть толкателя взаимодействует с толкателем основания спускового механизма, а тяга воздействует на шептало ударно-спускового механизма. Введение в конструкцию этого узла и позволило конструкторам изменить общую схему автомата АКС-74У на схему буллпап без изменения размещения деталей спускового механизма в ствольной коробке.
Складной приклад АКС74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.
При установке подствольного гранатомета основание спускового механизма снимается, а управление огнем как автомата, так и гранатомета осуществляется посредством спускового механизма гранатомета. Для этого на левой стенке основания спускового механизма гранатомета имеется переводчик типа огня. Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50, 100, 150 и 200 м.
Штурмовой автомат ОЦ-14 «Гроза» (вверху) и штурмовой автомат ОЦ-14 «Гроза» малогабаритный (внизу)

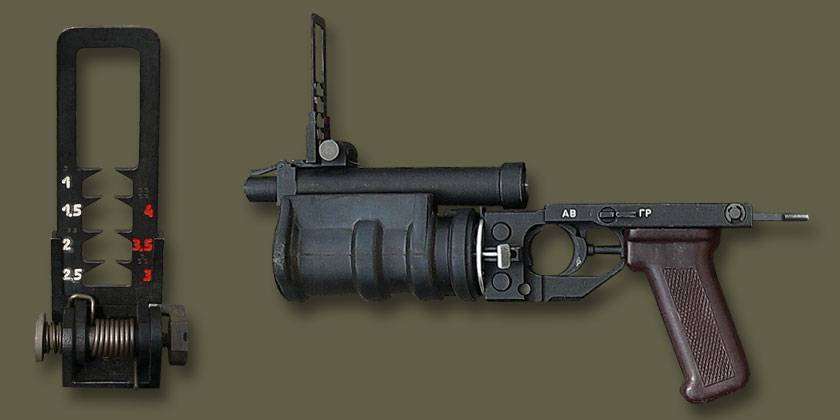

Прицел гранатомета рамочностоячный, размещается на дульной муфте, которая в свою очередь устанавливается на ствол автомата отдельно от гранатомета. Перед рамкой на дульной муфте расположена мушка. Ствол гранатомета заключен в резиновый кожух, защищающий руки стрелка от ожогов, а в конструкцию спускового механизма введен переводчик типа огня. При настильной стрельбе используется мушка автомата, при навесной — мушка на надульнике. Дальность стрельбы из гранатомета — до 400 м. Кожух гранатомета служит цевьем всего оружия.

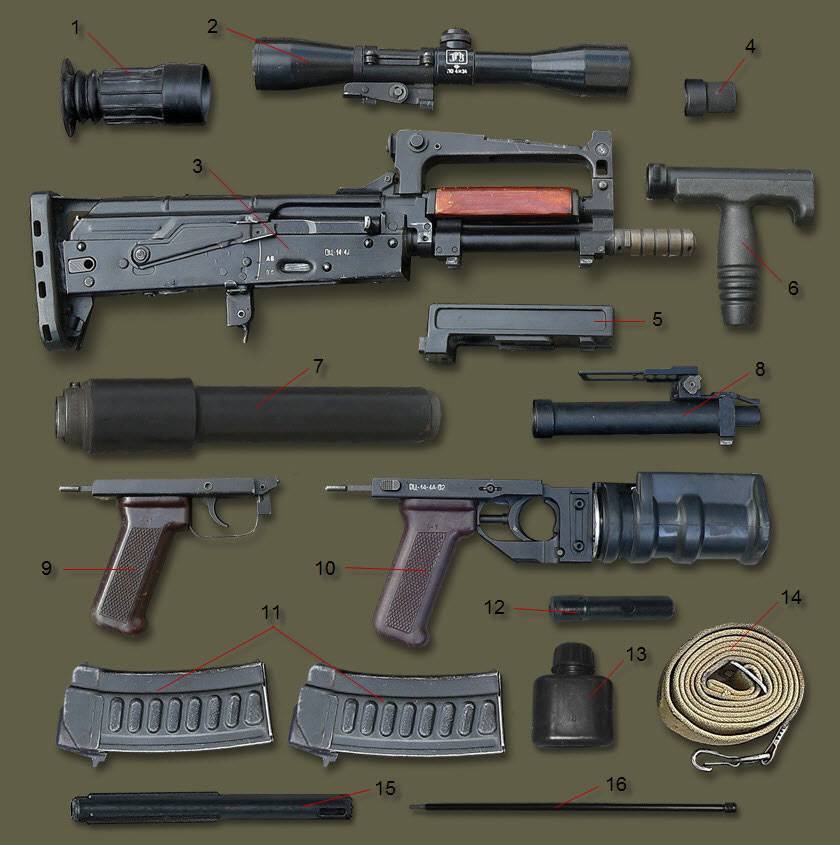

ОЦ-14-4А поставляется в кейсе, в гнездах которого уложено штурмовое оружие 9-мм/40-мм, сменные модули, масленка и принадлежность. Для ношения «армейской» модификации комплекса есть брезентовый закрытый чехол.
История создания автомата ОЦ-14
Как же появилось такое нестандартное для России оружие? Концепция “Грозы” состояла в том, чтобы создать автомат для спецслужб и армии, который по умолчанию использует подствольный гранатомет. Со стандартными автоматами при установке последнего возникала проблема – смещался центр тяжести, соответственно, ухудшалась точность стрельбы и балансировка.
Для решения этой проблемы в 1990 годах начал разрабатываться новый автомат. Этой работой занималось Тульское ЦКИБ СОО. Проект возглавили конструкторы Ю. В. Лебедев и В. Н. Телеш. К 1994 году все этапы производства опытного образца были завершены, и ОЦ-14 “Гроза” был представлен публике. Тогда же небольшая партия прототипов поступила на испытания в войска.
Первоначально автомат был предназначен только для спецподразделений МВД и был выполнен под специально разработанные ранее дозвуковые патроны СП-5 и СП-6 калибра 9х39 мм. Они обладали высоким останавливающим и пробивным действием. Стреляя ими, можно было поражать противника в бронежилетах, а также находящегося в автомобилях и легкобронированной технике. Впоследствии появился и другой вариант – для армейских подразделений. Он стрелял стандартными патронами 7,62х39 мм и использовал для питания магазины от АКМ. Также существовали варианты и под другие распространенные патроны. Но после того как были пройдены все испытания, особой популярности он не получил, массовое производство не было запущено. Сейчас оружие состоит на вооружении только спецназа МВД, а также личной охраны президента РФ.
Используемые патроны
Боеприпасы, которыми питается ОЦ-14, привлекают не меньше внимания, чем само оружие. Патроны 9х39 мм обладают высокой мощностью и останавливающей силой. Под них адаптировано множество моделей орудия, которыми вооружаются отряды специального назначения российских силовых структур.
Главной особенностью считается дозвуковая скорость вылета. Это позволяет вести бесшумный бой при использовании глушителя. В полной тишине тихий щелчок от выстрела слышно на расстоянии в 20-30 метров. Если комплекс используется в городской среде, возможность обнаружения стрелка после выстрела близка к нулю.
Длинная и тяжёлая гильза обеспечивает высокий останавливающий эффект. Особенностью версии СП-6 является наличие термоупрочнённого стального сердечника. Благодаря нему можно пробивать стальные преграды (толщина не более 8 миллиметров) или обезвреживать противников, экипированных в бронежилеты третьего класса по меркам нашей страны. Уцелеть от такого орудия в ближнем бою невозможно.
Производители выпустили ограниченную серию модели, адаптированной под заряды АК 7,62. Военное руководство страны остановило выпуск версии, так как питание от таких патронов снижало тактико-технические характеристики. Из-за этого Гроза не могла достигать поставленных целей. Основной недостаток этих боеприпасов – возможность сильного рикошета. Это ограничивало использование ружья в замкнутых пространствах, где оно использовалось бойцами чаще всего. Останавливающая сила АК 7,62 также оставляла желать лучшего.
Общая информация о ОЦ-14 «Гроза»
В процессе разработки орудия им планировали снарядить спецназ МВД. Первый опытный вариант был адаптирован под армейские патроны, поэтому приняли решение расширить область использования нового продукта.
В основе лежал известный АКМ. 70 процентов технических узлов были унифицированы, что позволило упростить обслуживание и ремонт нового автомата. Основным изменением стала компоновка – выполнена по схеме «буллпап». Модульное строение позволяет менять конфигурацию, чтобы достигать разных целей: карабин, штурмовой автомат, бесшумный автомат и автоматно-гранатомётный комплекс.
После поступления Грозы на вооружение, бойцы спецназа разработали стратегию ведения боя в парах. Первый номер использовал снайперскую винтовку любого типа. Второй номер прикрывает снайпера, используя ОЦ-14 или любой другой подобный комплекс.
Много лет об оружие в свободном доступе находилось мало информации. Это объяснялось малым выпуском и строгими рамками распространения комплекса. Популярность орудие получило после выхода игры S.T.A.L.K.E.R., в которой его представили как «Гром-С14». Среди игроков Гром-С14 обладал большой популярностью за счёт своей эффективности. Любители оружия могут довольствоваться страйкбольным вариантом модели, выпуском которой занимается китайская компания.
История автомата ОЦ-14
Разработка автомата под индексом ОЦ-14 (Образец ЦКИБ) была начата в 1992 году в инициативном порядке конструкторами В. Н. Телешом и Ю. В. Лебедевым, а в 1994 году он был впервые открыто продемонстрирован публике.
Перед разработчиками была поставлена задача создать мобильное, компактное оружие ближнего боя модульной конструкции с высокой пробивной способностью.
ОЦ-14 изначально проектировался с учётом установки на него подствольного гранатомёта ГП-25, поскольку установка подствольного гранатомёта на автоматы классической компоновки (например, АК74) приводит к постоянному перевесу в сторону дульного среза, тем самым значительно затрудняя прицельную стрельбу.
В автомате использовались промежуточные патроны 9×39 мм (СП-5, СП-6 и ПАБ-9), применявшиеся в ВСС, АС «ВАЛ», СР-3. Для разведки и армейского спецназа был создан опытный вариант под патрон 7,62×39 мм. Данная модификация автомата не получила распространения из-за того, что «Грозу» планировали применять для боёв на коротких дистанциях и внутри помещений, а дистанция стрельбы при использовании патрона АК 7,62 возрастала до 600—800 м, была избыточной и повышала риск рикошетов в замкнутых пространствах.
Модульная конструкция позволяла использовать автомат с удлинённым надульником и передней рукоятью, либо с заменяющим их глушителем, а также в качестве стрелково-гранатомётного комплекса.
«Гроза» проходила войсковые испытания во время Первой чеченской кампании в 1995—1996 гг. В это время под патрон 9×39 мм началось производство тульского малогабаритного автомата 9А-91, превосходившего «Грозу» по кучности стрельбы.
Выбор языка сайта
Afrikaans Albanian Amharic Arabic Armenian Azerbaijani Basque Belarusian Bengali Bosnian Bulgarian Catalan Cebuano Chichewa Chinese (Simplified) Chinese (Traditional) Corsican Croatian Czech Danish Dutch English Esperanto Estonian Filipino Finnish French Frisian Galician Georgian German Greek Gujarati Haitian Creole Hausa Hawaiian Hebrew Hindi Hmong Hungarian Icelandic Igbo Indonesian Irish Italian Japanese Javanese Kannada Kazakh Khmer Korean Kurdish (Kurmanji) Kyrgyz Lao Latin Latvian Lithuanian Luxembourgish Macedonian Malagasy Malay Malayalam Maltese Maori Marathi Mongolian Myanmar (Burmese) Nepali Norwegian Pashto Persian Polish Portuguese Punjabi Romanian Russian Samoan Scottish Gaelic Serbian Sesotho Shona Sindhi Sinhala Slovak Slovenian Somali Spanish Sudanese Swahili Swedish Tajik Tamil Thai Turkish Ukrainian Urdu Uzbek Vietnamese Welsh Xhosa Yiddish
Страйкбол: небоевая модель
Сегодня рынок «русского» оружия для страйкбола представлен такими моделями, как «Вал» и «Винторез». Недавно компанией– производителем GHK Airsoft, специализирующейся на изготовлении небоевого развлекательного оружия, запланирован выпуск такого изделия, как страйкбольный ОЦ-14 «Гроза». Это будет первый стайкбольный «калаш» с системой «булл-пап», в котором предусмотрены следующие характеристики:
- Цевье из алюминия.
- Тело автомата из стали.
- Боевая комплектация магазина будет состоять из 40 6-миллиметровых шариков.
- Без ПБС длина оружия будет составлять 49 см.
- Внутренний ствол будет иметь длину 24,5 см.
- Масса оружия – 3 кг 300 г.
- Скорострельность – до 120 м/сек.
- Для оружия предусмотрено одиночный и автоматический режимы огня.
В комплекте к страйкбольному ОЦ-14 «Гроза» прилагается:
- магазин;
- инструкция;
- лоадер.
Достоинства и недостатки
Как плюсы, так и минусы автомата были унаследованы в основном от системы «буллпап». Среди плюсов оружия можно выделить следующие:
— небольшой вес, компактные габариты;— уменьшенный подброс и улучшенную балансировку при использовании гранатомета;— высокую надежность при функционировании, унаследованную от АК;— специальный патрон, пуля которого не склонна к рикошетам, что позволяет стрелять в ограниченном пространстве без опасности для стрелка;— возможность использования глушителя;— практически полное соответствие узлов АК и ОЦ-14, что облегчает ремонт и замену узлов;— оригинальный дизайн автомата ОЦ-14 «Гроза», фото которого позволяет легко отличить его от похожих образцов.
Однако этому автомату присущи и недостатки, которых не избежать, ведь система «буллпап» технически сложна и не совсем идеальна, к тому же не отличается достаточным уровнем удобства. Каковы же недостатки у ОЦ-14?
— малая длина прицельной линии, что уменьшает точность при стрельбе на большие расстояния;— размещение прицела на большой высоте, что увеличивает профиль стрелка в положении лежа;— широкий затыльник приклада менее удобен для упора в плечо;— неудобно заменять магазин, играет роль и его уменьшенная емкость;— переводчик стрельбы снижает скорость переключения на гранатомет и обратно;— низкое удобство ведения стрельбы из-за разлета стреляных гильз, а также невозможность ведения огня с левой руки.
Отдельно стоит упомянуть и о смещении центра тяжести. Поскольку в АК он сбалансирован, а в «Грозе» ствольная коробка вынесена назад, то привыкать к новому автомату будет сложно. К тому же ОЦ-14 «Гроза» гораздо короче, чем АК, а в некоторых случаях, например при вскидывании приклада к плечу, автомат может даже вылететь из рук. Все это нужно учитывать.
