M1064A3 120-мм самоходный миномёт

Самоходный миномёт Norinco CS-SM1 (PCP001) (Китай. 2011 год).

Сам миномёт китайцы создали на основе советского «Василька» под современные 81-мм выстрелы. Они весят на килограмм с небольшим поболее (мина не каплевидная, а с довольно длинной цилиндрической частью), и летят дальше. Главное назначение 81-мм самоходного миномета – подавление и нейтрализация целей, противостоящих мотопехоте. Он также может выстреливать аэрозольные, зажигательные и осветительные снаряды.

Калибр: 81,4 ммБоевая масса: 4,8 тМаксимальная скорость по шоссе: 100 км/чЗапас хода: 550 кмВозимый боекомплект: 64 выстрелаМаксимальная дальность стрельбы: 6200 мМинимальная дальность стрельбы: 800 мУгол ВН: от 1 до +85 град.Угол ГН: 360 град.Готовая к выстрелу боеукладка: 4 выстрелаМаксимальная скорострельность: 4 выстрела (одна укладка) за 2 сек.

В опубликованном на китайском военном портале 81.cn фоторепортаже, посвященном жизни китайских военнослужащих в Тибете, на одном из снимков фигурирует китайский клон W99 (тип 99) советского 82-мм автоматического миномета 2Б9 “Василек”.

Судя по приведенным в репортаже данным, минометы W99 принадлежат горному мотопехотному батальону, входящему в состав одной из дислоцированых на территории Тибетского автономного района двух горных мотопехотных бригад (52-й или 53-й). Хотя об успешном клонировании китайцами “Василька” известно давно, снимки этих систем (производимых группой Norinco) в войсках были редкостью; вероятно, наличие на вооружении автоматических минометов является особенностью горных бригад, действующих в Тибете.

Китайский клон советского 82-мм автоматического миномета 2Б9 “Василек” поступил на вооружение НОАК под обозначением W99 еще несколько лет назад и применяется, в частности, в горных частях НОАК в Тибете. В прошлые годы на выставках китайцы неоднократно демонстрировали и самоходные варианты W99 на автомобильных шасси.

Но только недавно появились свидетельства массового поступления самоходного миномета на базе W99 в войска НОАК – кадры стрельб и фотографии большого количества новых машин. Насколько известно, самоходный миномет имеет обозначение PCP001, он выполнен на шасси армейского автомобиля повышенной проходимости Mengshi. Автомобили Mengshi серии EQ2050 производства китайской корпорации Dongfeng Motor Group Corporation является практически полным клоном известного американского автомобиля AM General HMMWV, используя копию шасси коммерческого варианта последнего Н1 Hummer.

Миномётный «монстр» и «Поднос» за 24 мины в минуту

Самый мощный миномёт в мире российский 2С4 «Тюльпан» «окопной артиллерией» не назовёшь. Минами, весящими более 200 кг, он сносит любые окопы, доты и прочие фортификационные сооружения.

Способная стрелять различными боеприпасами на дальности до 20 км, эта миномётная самоходка в первую очередь предназначена для штурма укреплённых районов противника.

Предназначенный для уничтожения и подавления живой силы и огневых средств 82-мм миномёт 2Б14-1 «Поднос», благодаря габаритам и весу может транспортироваться в разобранном виде расчётом из четырёх военнослужащих. Максимальная дальность стрельбы всеми имеющимися минами калибра 82 мм составляет 6 км.

mil.ru
82-мм миномёт 2Б14-1 «Поднос».

После недавней модернизации «Поднос» теперь может стрелять со скорострельностью 24 выстрела в минуту: во избежание деформации ствола на его казённой части появились «рёбра»-радиатор. Новый шарнир сопряжения ствола и опорной плиты позволяет вести обстрел целей в любом направлении. Для этого необходимы минимальные усилия номеров расчёта – развернуть ствол и переставить опоры лафета.

Носимый миномёт разбирается на три агрегата. Один военнослужащий переносит ствол, второй – опорную плиту, третий – двуногий лафет и прицел. Четвёртый номер расчёта переносит боезапас в рюкзаке-вьюке. Также «Поднос» может устанавливаться на бронетехнике, превращаясь из носимого в самоходный миномёт.

mil.ru
Миномёт 2Б14-1 «Поднос» калибра 82 мм может транспортироваться в разобранном виде расчётом из четырёх военнослужащих.

Силы специальных операций США используют в Сирии миномёты AMPS

Согласно публикации сайта Kurdistan24 от 04.04.18, силы специальных операций США создали в районе города Манбидж (Manbij) на севере Сирии 2 военные базы для поддержки контролирующих район SDF (Syrian Democratic Forces), в основном состоящих из курдов. На ролике ниже виден различный автотранспорт и вооружение: 120-мм миномёт XM905 AMPS (секунды 0:16-0:42 ролика), 81-мм миномёт, 40-мм автоматический гранатомёт Mk 47 Striker, 12.7-мм пулемёт M2HB.

Миномёт AMPS (Advanced Mortar Protection System) является адаптацией к «спешенному» применению, выполненная компанией Marvin Group для миномёта RMS6-L (Recoiling Mortar System 6, Light) компании «Эльбит Маарахот» (Elbit Systems, в 2010 г. купила оригинального разработчика системы «Солтам Маарахот», Soltam Systems). В свою очередь RMS6-L – вариант миномёта Elbit Systems Cardom («Кешет» в АОИ). RMS6-L устанавливается на M1129 Stryker MC (Mortar Carriers), известный также как MCV (Mortar Carrier Vehicle), а точнее MCV-B (т.е. MCV version B), т.е. самоходный миномёт на базе колёсного БТР «Страйкер», плюс V-Hull вариант M1252 MCVV (MCV V-Hull, модель «Страйкер» с повышенной противоминной устойчивостью). Всего Армия США закупила 324 M1129 и M1252.

AMPS имеет жёсткую базу, дающую возможность поворота ствола на 360 градусов. Электроприводы обеспечивают автоматическое наведение по азимуту и углу места (горизонтальная и вертикальная наводка). Система специально разработана для обороны передовых баз (Forward Operating Bases). AMPS комплектуется компьютеризированной СУО Improved EMTAS (Enhanced Mortar Targeting System). Максимальная дальность стрельбы – 7 км, скорострельность – до 16 выстрелов в минуту.

Первые 9 AMPS были проверены весной 2011 г. в Афганистане, в начале 2014 г. система поступила на вооружение. Поставки AMPS осуществляются через субподрядчика «Эльбит», компанию Mistral (Mistral, Inc.). Mistral сотрудничает с «Эльбит» более 15 лет, в списке предлагаемых систем:

• Различные 60-, 81- и 120-мм миномёты, как стандарта NATO, так и не стандартные;
• Миномёты RMS6-L (в 81- и 120-мм вариантах);
• СУО EMTAS и Improved EMTAS;
• Установка миномётов (включая RMS) на различные колёсные и гусеничные шасси;
• Установка миномётов RMS на лёгкий автотранспорт, включая Toyota Hylux (система Spear MK II фирмы «Эльбит»);
• Миномётные боеприпасы и взрыватели к ним, как стандарта NATO, так и не стандартные.

голоса

Рейтинг статьи

Устойчивость и скорость

Миномёт «Сани» предназначен для поражения навесным огнём живой силы и огневых средств противника, расположенных в инженерных сооружениях и труднодоступной местности — например на обратных скатах высот и в глубоких ущельях.

Поражение производится 120-мм осколочно-фугасными минами. При необходимости военнослужащие могут применять дымовые, осветительные и зажигательные боеприпасы, а также комплекс управляемого вооружения КМ-8 «Грань», который позволяет уничтожать неподвижные и движущиеся цели первым выстрелом без пристрелки.

Также по теме

Точность, манёвренность и огневая мощь: как продвигается разработка перспективной самоходной гаубицы «Коалиция-СВ»

Первая партия самоходных гаубиц на колёсной базе «Коалиция-СВ» проходит испытания в ЦНИИ «Буревестник». Как отмечают эксперты, новая…

Миномёт перевозится в кузове грузовика высокой проходимости «Урал-43206» или берётся на буксир. Также орудие может транспортироваться многоцелевым транспортёром-тягачом МТ-ЛБ. Выгрузка из машины осуществляется с помощью лебёдки, снабжённой электроприводом. Это существенно облегчает работу расчёта и сокращает время развёртывания орудия на местности. Непосредственно на огневой рубеж 2Б11 доставляется колёсным ходом.

Подготовка к стрельбе из «Саней», как правило, занимает 1,5—2 минуты. Миномёт устанавливается на специальную плиту, которая обеспечивает круговой обстрел с различных грунтов, в том числе твёрдых и мёрзлых.

«Благодаря значительной мощности мины, достаточной скорострельности, манёвренности, дальности и кучности боя, модернизированный 120-мм миномётный комплекс 2С12А способен эффективно и своевременно выполнять различные задачи при ведении боевых действий», — говорится в материалах УВЗ.

Генеральный директор ЦНИИ «Буревестник» Георгий Закаменных называет детище предприятия одним из лучших мировых образцов в данном классе вооружений. По его словам, благодаря комплексу «Грань» миномёт способен поражать цели на дальности до 9 км. К достоинствам модернизированных «Саней» он отнёс повышенные устойчивость и скорость буксировки.

В авторской статье в журнале «Национальная оборона» Закаменных рассказал, что миномётный комплекс получил усовершенствованную плиту кругового обстрела, быстросъёмный стреляющий механизм, комплект средств освещения для стрельбы в тёмное время суток, не требующий подзарядки, а также ряд других улучшений. Безопасность расчёта обеспечена предохранителем небольшой массы и повышенной надёжности.

«За счёт размещения миномёта 2Б11 на современных колёсных («Урал-43206») и бронированных гусеничных (МТ-ЛБ) шасси высокой проходимости повышены мобильность и защищённость расчёта и боезапаса. Процессы погрузки-выгрузки миномёта механизированы благодаря оснащению комплекса лебёдкой с электроприводом. Это позволило уменьшить трудоёмкость, время развёртывания миномёта на огневой позиции, в том числе сокращённым расчётом, и время смены позиции», — подчеркнул Закаменных.

• Военнослужащие ведут огонь из орудия 2Б11

По информации Минобороны РФ, «Сани» показали высокую эффективность в ходе боевых действий в горной местности. На учениях и тренировках военнослужащие часто отрабатывают стрельбу с закрытых огневых позиций на максимальную дальность по заглублённым одиночным и групповым целям.

Для усложнения задачи по поражению условного противника военные устанавливают мишени на возвышенностях и обратных склонах гор. Для ориентирования на местности расчёты «Саней» должны использовать только карту, компас и бинокль.

Также российские войска осваивают тактику «кочующих» миномётов, предназначенную для действий в обороне. Она заключается в том, что расчёты «Саней» располагаются не в составе взводов, а отдельно, и они постоянно меняют позиции. Таким образом, неприятель вводится в заблуждение относительно системы огня и количества имеющихся сил.

Кроме того, расчёты «Саней» постоянно отрабатывают взаимодействие с подразделениями, оснащёнными более мощными артиллерийскими комплексами — 122-мм самоходными гаубицами «Акация», 152-мм орудиями «Мста-С» и «Мста-Б», 122-мм реактивными системами залпового огня «Град» и 220-мм «Ураган».

Что известно про характеристики нового самоходного миномета?

Основным оружием бронемашины «Дрок» является 82-мм миномет с ручным заряжанием, который способен поражать цели на дистанции от 100 до 6000 м. Миномет может демонстрировать скорострельность до 12 выстрелов в минуту без восстановления наводки. Штатный боекомплект составляет 40 мин. «Дрок» способен стрелять как обычными минами, так и модернизированными с увеличенной мощностью взрыва и дальностью полета.

Новость по теме

На «Армии-2019» представили российский беспилотник в виде совы Дополнительное вооружение самоходного миномета включает один пулемет и 12 дымовых гранатометов. Гранатометы расположены на каждом борту башни: по шесть изделий в два горизонтальных ряда. Верхний ряд из трех гранатометов стреляет вперед, а нижний — назад. Пулемет используется в составе отдельного модуля, который располагается в передней части крыши, над рабочим местом водителя. Это позволяет вести огонь по целям в ближней зоне вне зависимости от применения миномета. В первоначальном варианте проекта «Дрок» все оружие располагалось на башне, это не позволяло вести стрельбу из миномета и пулемета в разные сектора без попеременного восстановления их наводки.

Колесная «самоходка» также оснащена приборами обнаружения и предупреждения об атаке. На крыше находится комплекс оптикоэлектронного противодействия, который может укрыть «Дрок» плотным аэрозольным облаком и защитить от атакующих высокоточных боеприпасов.

Новейший самоходный миномет имеет дизельный двигатель мощностью 350 л. с., который позволяет разгоняться на шоссе до 100 км/ч и совершать марш-броски на расстояние до 1200 км. Бронемашина «Дрок» весит около 14 тонн. Боевой расчет включает в себя четыре человека.

M1064 Photos – Click on image sample to see full size image.

U.S. Army soldiers fire mortar at insurgent positions.Headquarters Company, 2nd Battalion, 5th Cavalry Regiment, 2nd Brigade Combat Team, 1st Cavalry Division.Operation al Fajr (New Dawn)Fallujah, Iraq08-NOV-2004U.S. DoD Photo2048x1334, 544K, JPEG

Mortar Platoon, HHC, 2-5 Cav, 2nd BCT, 1st Cavalry Division.Operation Iraqi FreedomFallujah, Iraq10-NOV-2004U.S. Army Photo1334x2048, 729K, JPEG

Mortar Platoon, HHC, 2-7 Cav, 2nd BCT, 1st Cavalry Division.Operation Iraqi FreedomFallujah, Iraq12-NOV-2004U.S. Army Photo2048x1334, 546K, JPEG

Mortar Platoon, HHC, 2-7 Cav, 2nd BCT, 1st Cavalry Division.Operation Iraqi FreedomFallujah, Iraq13-NOV-2004U.S. Army Photo2048x1334, 662K, JPEG

U.S. Army Mortar Section, 1st Squadron, 4th Cavalry Regiment.Operation Iraqi FreedomNear the city of Al Dawr, Iraq11-DEC-2004U.S. Air Force Photo2048x1334, 648K, JPEG

U.S. Army Mortar Section, 1st Squadron, 4th Cavalry Regiment.Operation Iraqi FreedomNear the city of Al Dawr, Iraq11-DEC-2004U.S. Air Force Photo2048x1334, 521K, JPEG

HHC, 1st Battalion 41st Infantry Regiment.MORTEP ExerciseFort Riley, KansasNOV-2007U.S. Army Photo2048x1536, 753K, JPEG

Тренажер для минометного расчета

В ходе выставки DSEI представитель компании показал, что электронный прицел
наряду с основной функцией повышения производительности 60 мм миномета
открывает дополнительные потенциальные возможности для развития.

В частности, “Хиртенбергер” в настоящее время дополнительно
разрабатывает  полнофункциональный
тренажер для моделирования действий и взаимодействия наблюдателя и расчета
миномета. В качестве условного наблюдателя рассматриваются: командир пехотного
или минометного взвода, снайпер, наблюдатель группы огневой поддержки или специалист
группы специального назначения.

Сообщается, что возможности необходимой для этого
коммуникации между отдельными элементами уже реализованы. Работы ведутся над способами
имитации попадания в область цели. В качестве вероятных вариантом решения
рассматриваются использование пиротехнических средств или очков дополненной
реальности для наблюдателя и минометного расчета.

Модифицированный 60 мм миномет – тактика применения

Как отмечают специалисты, до сих пор основным преимуществом специальной
версии миномета М6 была его малозвучность. Вместе с тем, для ведения огня
требовалась прямая видимость цели. При этом, как миномет, так и расчет могли быть
обнаружены и поражены противником.

Считается, что новая система наведения от компании “Хинтербергер”
устраняет эту опасность. При ведении огня стрелок и оружие могут оставаться в
укрытии. По заявлениям производителя, классических средств разведки (бинокль, компас
и карта) или более современного лазерного дальномера достаточно для применения новой
системы наведения. Комплект GRAM
сделал 60 мм миномет пригодным для ведения прицельного навесного огня.

Стрельба с закрытой позиции

Возможный тактический эпизод

Включенный в состав пехотного взвода, минометный расчет,
находится на марше или оборудует укрытие для расположения на местности. В это
время назначенный в охранение снайперская группа обнаружила потенциальную угрозу
на фланге.

С помощью своего лазерного дальномера и собственного прибора
GPS снайпер  через несколько секунд определяет точное
положение противника. При этом, снайпер не может демаскировать свою позицию открытием
огня, или цель находится вне его досягаемости. В таком случае, снайпер голосом
или по каналам связи передает данные о противнике непосредственно командиру минометного
расчета.

Получив целеуказание, командир расчета отдает распоряжение
минометчику на подготовку М6 “Commando”
к стрельбе. За те секунды, пока минометчик выполняет его команду, командир
расчета, используя баллистический вычислитель, преоразует доклад о цели в
команду на ведение огня. Он вычисляет углы направления и возвышение ствола,
количество зарядных колец на выстреле.

Как заявляет производитель, ошибки при стрельбе при
соответствующих условиях работы системы и подготовке личного состава  возможны только по внешним факторам (например,
погода). При идеальных погодных условиях (штиль на всех высотах) и использовании
радиопередачи данных от заявки на минометный огонь до поражения цели уйдет два-три
минуты.

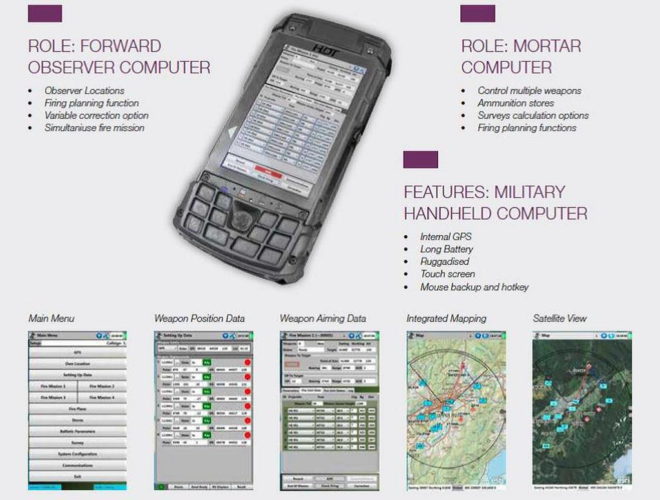

Баллистический вычислитель

Плановая замена

В беседе с RT редактор журнала «Арсенал Отечества» Алексей Леонков пояснил, что САО используется в десантно-штурмовых операциях для поражения танков, бронетехники, командных пунктов и различных инженерных сооружений. Стоящая на вооружении «Нона» может вести огонь осколочно-фугасными боеприпасами, минами, активно-реактивными снарядами.

«Без артиллерийской поддержки «голубые береты» не могут ни захватить, ни удержать плацдарм. Именно артиллерия несёт самые большие потери неприятелю. «Нона» хорошо зарекомендовала себя в войсках. Однако, как и любое оружие, разработанное во времена СССР, «Нона» нуждается либо в радикальной модернизации, либо в постепенной замене на изделие нового поколения», — отметил Леонков.

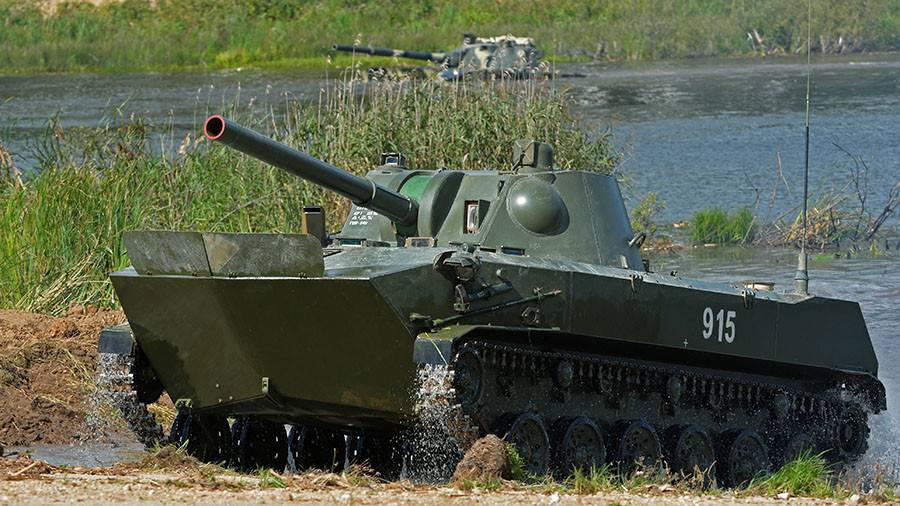

• Самоходная артиллерийская установка «Нона-С» преодолевает водную преграду
• РИА Новости

По словам Счастливцева, «Нона» перестала «поспевать» за новейшими быстроходными образцами бронетехники, которыми последние годы оснащаются Воздушно-десантные войска. В результате снижается скорость продвижения батальона «голубых беретов». По этой причине командование ВДВ приняло решение, что вся перспективная техника должна разрабатываться на единых узлах и агрегатах боевой машины десанта нового поколения БМД-4М «Садовница».

Разработку САО нового поколения ЦНИИТОЧМАШ начал в 2009 году. Первоначально предприятие создавало 152-мм артиллерийский комплекс «Зауралец-Д» на шасси самоходной противотанковой пушки 2С25М «Спрут-СДМ1». В 2016 году работы по данному проекту были приостановлены в пользу 120-мм «Лотоса». Макет изделия был впервые представлен на международном форуме «Армия-2017». В этом году ЦНИИТОЧМАШ продемонстрирует на выставке опытный образец.

Как пояснил Счастливцев, «Зауралец-Д» не отвечал обновлённым техническим требованиям ВДВ. Кроме того, 152-мм САО не соответствовало правилу золотого сечения, которое предполагает соблюдение определённой пропорции между шасси и башней. «Лотос», по мнению главного конструктора, получился достаточно приземистой и при этом эстетически приятной машиной.

Также по теме

«Цветочная» эволюция: как Россия модернизирует свою артиллерию

Машиностроительная корпорация «Уралвагонзавод» совершенствует сверхмощный миномёт «Тюльпан» и дальнобойную пушку «Пион». Об этом…

Научно-технический задел по проекту «Зауралец-Д» не пропал зря и позволил создать менее габаритную САО буквально за три года. В кооперации с ЦНИИТОЧМАШ участвовали 47 предприятий (без учёта производителей элементной базы). Огромный вклад в проект, как подчеркнул главный конструктор, внёс коллектив молодых инженеров — половине специалистов не более 35 лет.

Подольский институт отвечал за разработку конструкции «Лотоса», большей части аппаратуры и комплекса активной защиты (КАЗ), который позволяет перехватывать высокоточные боеприпасы. В рамках кооперации в ближайшие месяцы САО получит комплект средств снижения радиолокационной заметности.

«Мы резко увеличили защищённость. В частности, мы решили задачу по защите САО от высокоточного оружия. На орудии установлен соответствующий комплекс, который включает индикаторы лазерного облучения. Мы фиксируем направление, откуда производится атака, и пусковые установки наводятся практически синхронно. Цель уничтожается специальными аэрозолеобразующими боеприпасами (АОБ-5). Обстрел может вестись в автоматическом или ручном режиме», — сообщил Счастливцев.

ЦНИИТОЧМАШ удалось заметно усилить ударные возможности «Лотоса» по сравнению с самоходкой-предшественницей. Артиллерийский комплекс способен получать целеуказание от машин управления и беспилотников. Кроме того, на САО установлена новая пятиметровая пушка (ствол «Ноны» — 3 м) с дульным тормозом, который уменьшает отдачу от выстрела.

• Опытный образец СУО 2С42 «Лотос» выезжает из цеха ЦНИИТОЧМАШ

«Увеличение дальности стрельбы, точности и обеспечение автономности самоходного орудия были нашими основными задачами. Мы с ними успешно справились. Также мы почти в два раза увеличили боекомплект, несколько повысили скорострельность (6—8 выстрелов в минуту. — RT) и решили установить на орудии «Лотоса» дульный тормоз. Он был разработан в рамках НИР (научно-исследовательских работ) «Нона-2». Сейчас такой же тормоз можно увидеть на самоходке 2С34 «Хоста», — рассказал Счастливцев.

В будущем, как полагает главный конструктор 2С42, его детище будет способно стрелять на дальность до 20 км. Однако для этого требуется разработать так называемые планирующие боеприпасы. Сейчас «Лотос» может вести огонь штатными снарядами «Ноны».

История создания

Потребность в новом бронетранспортере в США осознали во время перевооружения сухопутных войск на новые образцы боевой техники. После завершения Второй мировой войны в США были приняты на вооружение легкие танки M41 «Уокер Бульдог», средний танк M48 «Паттон III», тяжелый танк M103, состоявший на вооружении Корпуса морской пехоты, а также новые противотанковые самоходки M56 «Скорпион» и другие образцы боевой техники. В этих условиях военные хотели получить и новый бронетранспортер, который можно было бы использовать, как универсальную машину, и который соответствовал бы новым технологическим запросам и своему времени.

К работам над новой машиной приступили в 1950-е годы с выработки тактико-технических требований. В основу будущей машины был заложен принцип «боевого такси» или «боевого автобуса». Планировалось создать бронированное транспортной средство с закрытым корпусом, которое могло бы доставить на поле боя мотострелковое отделение. Спешившись, десантники сразу же должны были вступить в бой с противником. Исходя из определенной концепции, к новому БТР предъявили ряд требований: аэротранспортабельность; возможность преодоления глубоких водных преград; большой запас хода; возможность перевозки пехотного отделения; хорошая защита; высокая проходимость. Отдельно оговаривалась высокая универсальность машины за счет легкости адаптации самонесущего корпуса бронетранспортера под решение тех или иных задач, необходимых военным.

Для проведения испытаний компанией было подготовлено два основных прототипа, в том числе T113 с бронированием из алюминиевых плит. Для производства использовался специальный авиационный алюминий, который по крепости не уступал стали. Было представлено два экземпляра с легким и более тяжелым алюминиевым бронированием. Второй версией был прототип T117, который отличался лишь стальным корпусом. Испытания показали, что T113 с толстой алюминиевой броней при меньшем весе, чем T117, обеспечивает тот же уровень защиты экипажа и десанта, поэтому военные остановили свой выбор именно на этой модели. После проведения доработок в 1960 году улучшенная версия бронетранспортера T113E1 была официально принята на вооружение американской армии под обозначением M113. Первоначально это была боевая машина с бензиновым двигателем, но уже в 1964 году из серийного производства ее вытеснила модель T113E2, принятая на вооружение под обозначением M113A1. На этом БТР был установлен более совершенный дизельный двигатель.

Созданный на рубеже 1960-х годов легкий плавающий гусеничный бронетранспортер (плавающими были только первые модификации), оказался очень удачной машиной, которая могла перевозить экипаж из двух человек и до 11 пехотинцев в полной экипировке. В будущем БТР стал основой для десятков самых разных специализированных боевых машин, а также неоднократно модернизировался. Известно три главных модернизации машины – M113A1, M113A2 и M113A3, последняя из них была проведена в 1987 году.

M121 MORTAR SYSTEM

The U.S. Army 120mm mortar system was adapted from the Israeli Army’s Soltam 120mm mortar system.
The 120mm mortar provides close-in and continuous indirect fire support to maneuver forces.
The 120mm mortar also provides increased range and lethality over 81mm and 60mm mortars, but the mortar and ammunition are heavier.

The M121 carrier mounted mortar system consists of the M298 cannon, M9 baseplate (for ground mount mode), M191 bipod, an adaptor kit for mounting in the M1064A3, and the M67 sight unit with an extension assembly.
The turntable provides a ninety degree area of fire. The adaptation kit has a breech piece socket, bipod support, travel clamp assembly, step assembly, and brackets to mount the mortar into the M1064A3.

The M121 mortar system uses graphic scales, mortar ballistic computer (MBC), M16 and M19 plotting boards, and firing tables.
The system is compatible with the M2 aiming circle, M45 series boresight equipment, M14 aiming posts, and the M58/59 aiming post lights.

The M95/M96 Mortar Fire Control System is currently being fielded which will vastly improve all fire control aspects of the system.

M298 Cannon	Weight: 110 lbs (49.89 kg). Length 69 in (1,752.6 mm).
M190 Bipod Assembly	Weight: 70 lbs (31.75 kg).
M9 Mortar Baseplate	Weight: 136 lbs (61.68 kg).
M64A1 Sight Unit	Weight: 2.5 lbs (1.13 kg).
Range	Minimum: 656 ft (200 m). Maximum: 23,622 ft (7,200 m).
Rate of Fire	16 rounds per minute for the first minute; 4 rounds per minute sustained.

Электронный прицел GRAM

На международной выставке оборонных технологий DSEI 2017 (Defence and Security Equipment International)
представители HDS продемонстрировали свою новую разработку. Это электронное
средство наведения (далее – прицел) получило обозначение GRAM (Grid Aiming Device, рус. – устройство
наведения по сетке).

GRAM объединяет несколько датчиков положения для ориентации
ствола в пространстве, баллистический вычислитель и блок питания. Общий вес
оборудования не превышает 900 г.

Для удобства применения в полевых условиях баллистический вычислитель
и блок питания вмонтированы в плечевой ремень. Сенсорный блок для
транспортировки складывается, а перед стрельбой разворачивается. Датчики крепятся
к стволу при помощи зажима. По сравнению с классическими уровнями они обеспечивают
гораздо более точный боковой и вертикальный углы наклона ствола  миномета.

Для достаточно высокой точности стрельбы минимальное
расстояние между стволом и датчиками должно составлять 20 см. Разработанное
программное обеспечение помимо расчета параметров стрельбы обеспечивает беспроводной
интерфейс для связи и объединения всех элементов прицела.

Комплект GRAM

По заявлениям разработчиков, применение нового оборудования
значительно повышает точность огня 60 мм миномета, сокращает время и количество
боеприпасов, необходимые для подавления цели. В дополнение к этому исключаются промахи,
обусловленные ошибками стрелка, и повышается вероятность снижения сопутствующего
ущерба. Увеличивается эффективная дальность огня миномета.

Универсальность и дополнительный боевой потенциал

Согласно оценкам экспертов, 60 мм миномет от компании HDS демонстрирует впечатляющую
универсальность. Пользователь сам определяет, использует ли он классический
миномет или оцифрованный с прикрепленным прицельным оборудованием. Основная
функциональность М6 “Commando”
от этого не зависит.

Разработанный баллистический вычислитель позволяет
интегрировать данные о полете любых 60 мм минометных боеприпасов. С одной
стороны это повышает боевые возможности уже произведенных ранее минометов, а с
другой – гарантирует возможность ведения огня боеприпасами сторонних
производителей.

Новый боеприпас

Кроме того, “Хиртенбергер” стремится повысить
привлекательность своей продукции за счет предложения специального 60 мм выстрела
с повышенным могуществом. Изделие, при воздействии на цель, эквивалентном
классическому 60 мм фугасному боеприпасу, имеет вес меньший на 30 процентов.

Сообщается, что производитель с помощью собственной ConFrag технологии
(контролируемая фрагментация) стремится еще больше оптимизировать воздействие этого
боеприпаса на цель. При сохранении прежнего веса эффект воздействия
(летальность) должен составить более 50 процентов. Сертификацию изделия планировалось
завершить в 2017 г.

Потенциал системы демонстрирует следующий пример. В настоящее
время минометный расчет М6 “Commando”
переносит около 30 кг веса: 60 мм миномет – 10 кг и 10 выстрелов по 1,79 кг. В
новой комбинации общий вес составил бы всего 24 кг: миномет, прицел и 10
выстрелов по 1,25 кг.

Помимо снижения веса боевая эффективность оружия возрастает
на 50 процентов. Источниками роста становятся: значительное повышение точности
стрельбы, возросшая вероятность попадания с первого выстрела, скорость ведения
огня и повышенное летальное воздействие на цель. Расчет может вести огонь из укрытия,
что обеспечивает его живучесть.

Минометный расчет М6 Commando
