FGM-148 Javelin Противотанковый ракетный комплекс

Преимущества и недостатки FGM-148 «Джавелин»

Преимущества:

• возможность сменить позицию после выстрела;
• полностью пассивное наведение, без использования лазерной подсветки. Обнаружить пуск можно лишь визуально или с помощью радара;
• безразличие к системам оптико-электронного подавления;
• режим полета “Top”, при котором ракета поражает технику сверху;
• «Мягкий» запуск, позволяющий работать из зданий;
• поражение летательных аппаратов типа вертолёт или беспилотник. В отличие от специализированных комплексов ПВО, Джавелину необходимо точное попадание, так как в боеголовке отсутствуют осколочные поражающие элементы;
• возможность работать в сложность метеоусловиях (туман, песчаная буря).

Недостатки:

• невозможность изменить цель после выстрела;
• большая стоимость ($ 120.000 за выстрел);
• сравнительно малая дальность ведения огня;
• затрудненное наведение в условиях применения дымовой завесы с металлизированными аэрозолями;
• затрудненное применение на улицах, кварталах;
• малое пробивное действие, в сравнении с предшественниками;
• сравнительно долгая предстартовая подготовка.

Уничтожение укреплений пусть и возможно, но малоэффективно. Для FGM-148 не предусмотрено специальных выстрелов с термобарической головкой для таких целей, а имеющиеся не наносят значительных повреждений.

Особенно эффективна FGM-148 против советских танков с автоматом заряжания, типа Т-90 или Т-72. Пробивая тонкий броневой лист крыши, струя может поразить боеукладку, которая находится в карусели на дне корпуса. Карусель никак не изолирована от башни и в случае детонации экипаж с высокой вероятностью погибнет.

Исторический

Стрельба из FGM-148 Javelin. Вы можете увидеть след выхлопных газов позади ракеты при выстреле.

В 1983 году армия Соединенных Штатов объявила о своей потребности в системе «AAWS-M» ( Advanced Anti-Tank Weapon System – Medium  ; «усовершенствованная противотанковая система вооружения – средняя» на французском языке). В 1985 году разработка AAWS-M была одобрена. В июле 1986 года был проведен этап испытаний мощности, чтобы выбрать между тремя прототипами . Эта фаза тестирования закончилась в конце 1988 года и в июне 1989 года контракта на разработку был выигран совместное предприятие между Texas Instrument и Martin Marietta (берется по сегодня Raytheon и Lockheed Martin ). Система AAWS-M получает обозначение FGM-148.

В апреле 1991 года летные испытания ракеты Джавелин прошли успешно, а в марте 1993 года была проведена стрельба из пусковой установки. В 1994 году разрешено производство в небольших количествах. В июне 1996 года первая ракета Javelin развернула 3 – й батальон 75 – го полка рейнджеров в Форт – Беннинг , штат Джорджия, а затем была очередь из 82 – й воздушно – десантной дивизии , с 2000 года она распространяется на 2 е пехотной дивизии в Южная Корея и остальная армия американской земли.

В 2018 году Корпус морской пехоты США хочет увеличить количество противотанковых групп, оснащенных ракетами Javelin, с восьми до двенадцати на батальон .

Соединенные Штаты планируют оставить Javelin в строю после модернизации примерно до 2050 года .

История создания

ПТРК Джавелин должен был прийти на смену комплексу М47 (Dragon), состоявшего на вооружении еще с 1975 года. В период разработки нового комплекса несколько государственных целевых программ поочередно сменили друг друга.

За проведение научно-исследовательских и опытно-конструкторских работ боролись три компании. Наконец, в 1986 году было отдано предпочтение единственному прототипу.

Основные требования, которые на тот момент предъявлялись к новым образцам, заключались в следующем:

• Обеспечение высокой живучести стрелка во время ведения боя;
• Повышение эффективности действия кумулятивного заряда;
• Увеличение дальности стрельбы до 2 км как в дневное, так и в ночное время;
• Достижение низкой шумности ракеты при запуске;
• Адаптирование командно-пускового блока под решение разведывательных задач.

Предполагалось обучить военнослужащих мотопехотных, парашютно-десантных и кавалерийских взводов, причем все обучение должно было представлять собой краткий инструктаж по обращению с комплексом. Первые испытания Джавелин прошел в 1988 году, а уже в начале 1989 года новый ПТРК был объявлен полноценным преемником Dragon.

В июле 1993 года начались уже полигонные испытания ПТРК Джавелин. Первая партия предсерийного выпуска была изготовлена в 1994 году. Однако вскрылись банальные проблемы разработчика Texas Instruments, который потратил неимоверные ресурсы на этапе конкурса.

В результате истощения бюджета качество предсерийной продукции было существенно ниже, чем у образцов 1987-1989 годов. Такой скандальный эксцесс не мог остаться незамеченным со стороны властей. В итоге разбирательства было выяснено, что материально-техническая база производителя не позволяет изготовить оружие, соответствующее всем заявленным требованиям. Сказались и происки конкурентов.

Если бы высшие чины «не заметили» ущерба качества за ширмой боевых показателей, то остальные претенденты на госзаказ во всеуслышание заявили о недостатках Джавелин.

На вооружение армии США ПТРК Джавелин поступил в 1996 году. Благодаря некоторым уникальным функциям, он превзошел многих своих «одноклассников», однако супероружием так и не стал, обладая не только сильными, но и слабыми сторонами.

“Корнет” и “Джавелин” — сравнение

“Корнет” или “Джавелин” — тема, которая горячо обсуждается в социальный сетях. Чтобы ответить на этот вопрос, следует взглянуть на характеристики обоих комплексов. Дальность стрельбы у “Корнета” составляет 5500 метров, а у “Джавелина” — 3000 метров. Бронепробиваемость у российского ПТРК 1000-1200 мм брони против 600-800 мм у американского аналога.

ПТРК «Корнет» превосходит «Джавелин» по ряду параметров

Максимальная скорость американской ПТУР 190 м/сек, как мы сказали выше, скорость ракеты у ПТРК “Корнет Д” составляет 250 м/сек. По другим важным показателям “Корнет” также превосходит американский аналог. К примеру, точность стрельбы составляет 0,9 против 0,3. Другими словами, девять из десяти российских ПТУР попадают в цель. Из десяти американских ракет только 3 достигают цели.

Кроме того, “Корнет” превосходит американский аналог по скорострельности, а также сроку хранения ракет. Но самое главное, что стоимость Джавелина составляет 600 тыс. долларов США. Российский же ПТРК “Корнет” стоит всего 80 тыс. долларов США.

Разумеется, так как речь идет об оружии, делать выводы только на основании характеристик было бы неправильно. Как говорит полковник и военный эксперт Андрей ВЛАСОВ, который принимал участие в боевых действиях в Сирии, “Джавелины” представляют собой серьезное, но в то же время капризное оружие.

Противотанковый комплекс «Джавелин» имеет несколько серьезных недостатков, таких как чувствительность головки самонаведения к помехам

Перед пуском ПТУР требуется подготовка головки самонаведения. Оператору после обнаружения цели нужно порядка 30 секунд для ее охлаждения. Это необходимо, чтобы она корректно наводилась на цель. Кроме того, головка ПТУР “Джавелина” чувствительна к помехам. К примеру, сильная дымовая завеса либо распыленная металлизированная аэрозоль ослепляют ракету, в результате чего она утрачивает способность преследовать цель.

ПТРК “Корнет” не имеет таких недостатков. Оператор может совершить выстрел сразу же после обнаружения цели. При этом ПТУР можно скорректировать в любой момент, благодаря чему помехи не страшны. Но и это еще не все.

Общее описание FGM-148 «Джавелин»

«Джавелин» ПТРК нового поколения, работающий по принципу «выстрелил-забыл». Создан для уничтожения танков, транспорта и даже вертолётов.

Аппарат включает в себя два модуля:

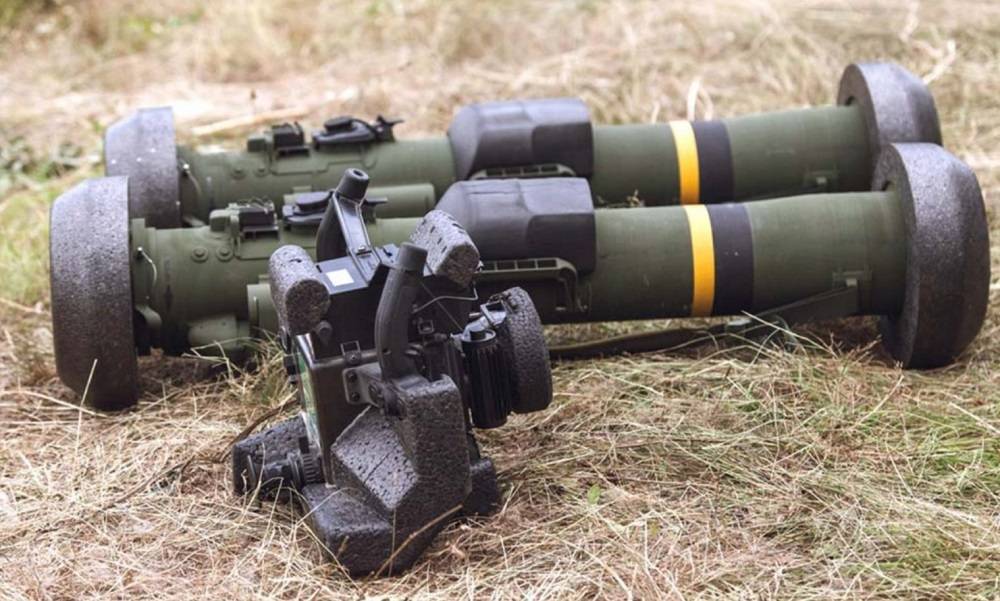

Транспортно-пусковой контейнер (ТПК) и командно-пусковое устройство (КПУ).

ТПК – это одноразовая стартовая площадка в виде трубы с самой ракетой в ней, в то время как КПУ это модуль, содержащий органы управления, оптические приборы, электропитание, и может быть использован многократно с другими ТПК.

Командно-Пусковое Устройство (на анг. CLU )

В состав КПУ входит:

1. Ночной прицел на основе тепловизора.
2. Оптический прицел.
3. Рукояти с органами контроля.
4. Двигатель Стирлинга.
5. Визир.
6. Аккумулятор BA-5590/U для питания систем.

Главный рабочий орган ПТРК – тепловизионная камера, формирующая изображение вне зависимости от погодных условий. Сенсор имеет разрешение 240 x 480 точек.

Для регистрации слабого теплового излучения цели, необходимо чтобы линзы и матрица камеры были в достаточной степени холодными, в противном случае полезный сигнал растворится в собственных тепловых шумах. Для решения этой проблемы прицел оборудован охлаждающей установкой, работающей от миниатюрного двигателя Стирлинга. Необходимое время полного охлаждения составляет от 2 мин 35 сек.

Матрица находится в сосуде Дьюара с вакуумом, который со временем может вытечь и поэтому разработчик сообщает об ограниченном времени хранения на складе –10 лет. Датчик КПУ может работать и без охлаждения если мишень имеет достаточный тепловой контраст.

Два разъема передачи данных расположены с правой стороны: первый для подключения к тренажеру или обновления программного обеспечения и второй для передачи данных ракете. В нижней части имеются две рукоятки пистолетного типа, на которых расположены спусковая кнопка, регуляторы резкости, изменения предела чувствительности и прочие параметры отображения.

В центре визира отображается картинка с камеры, а по периметру разнесены различные индикаторы:

• Day – Дневной прицел;
• WFOV – ночной прицел с 4 кратным увеличением;
• NFOV – ночной прицел с 12 кратным увеличением;
• SEEK – вид с камеры самой ракеты (видоискателя). Видоискатель включается после установки маркера;
• TOP – выбрана атака сверху;
• Dir (Direct) – выбрана атака по прямой;
• FLTR – включен фильтр отражения;
• NIGHT – Тепловизор не охлажден;

Красные индикаторы сообщают о недостаточной температуре охлаждения, напряжении аккумулятора или об ошибках при автодиагностике.

Нажатие кнопки FLTR выдвигает специальный фильтр. Большие линзы Джавелина как и любые другие оптические прицелы хорошо отражают лазерный луч. Это отражение фиксируется специальными устройствами типа «Антиснайпер», которые используют разведчики. Это может представлять угрозу жизни оператору еще до выстрела и поэтому оптика была оснащена подобным фильтром.

Применять фильтр стоит лишь при необходимости – его главным недостатком является ухудшение чувствительности тепловизора.

Все вышеперечисленные устройства нуждаются в питании, для чего предусмотрена батарея BA-5590/U. При отсутствии электропитания использовать можно лишь оптический прицел для наблюдения.

Транспортно-Пусковой Контейнер

Пусковая труба изготовлена из волокон графита, для снижения веса. В ТПК еще на стадии сборки монтируется боеприпас, где его соединяют с трубками охлаждения и закрывают крышками. Ракета оборудована собственным охлаждением от баллонов со сжатым газом, и не зависит от общей системы охлаждения.

Время необходимое для охлаждения ИК ГСН составляет 10 секунд.

Подготовка к запуску ракеты FGM-148 Javelin

Для пуска необходимо:

• присоединить транспортно-пусковой контейнер (ТПК) с ракетой к пусковому устройству (ПУ)
• снять торцевую крышку ТПК
• включить комплекс и охладить ГСН
• «захватить цель» при помощи регулируемого маркера захвата цели на экране ПУ и выбрать тип атаки (по прямой или сверху)
• нажать на спусковую клавишу

Исходное положение для стрельбы предпочтительно сидячее. В положении стоя стрелять из ПТРК “Джавелин” возможно, если солдат достаточно силен. В положении лежа на спине, стрелок должен убедиться, что выхлоп из от стартового двигателя не ударит по ногам.

Как правило, солдат-стрелок прицеливается через тепловизионный прицел. В широкоугольный объектив цель может быть более легко обнаружена. Изображение может быть настроено с помощью параметров фокусировки, контрастности и яркости. После этого цель оказывается на видоискателе ракеты. Угол видоискателя значительно ниже, чем ПУ. поэтопу стрелок должен зафиксировать прямоугольник на экране. Таким образом, система фиксирует цель. В случае чрезвычайной ситуации, когда тепловизионный прицел в ПУ не доступен из-за недостаточного охлаждения, стрелок находит цель обчным прицелом, а затем переходит непосредственно к видоискателю ракеты.

5 ноября 2009. Норвежский солдат с FGM-148 Javelin.  Не снятые крышки на концах пусковой трубы говорят о том он взял ПТРК “Джавелин” только по позировать.	15 мая 2012, сержант Вэйлон Слейкер несет ТПК с ракетами Джавелин на склад.	5 февраля 2003. Расчет ПТРК “Джавелин” изготовился к пуску ракеты. Рекомендуемое положение для запуска ракеты.

Техника безопасности

Зона поражения ПТРК “Джавелин”

На рисунке показаны FGM-148 происходит как до, так и за опасных зон оружие. В дополнение ко всему оружию является опасность от выхлопа из пусковой трубы горячих газов. По этой причине, угол 30° показано как основная зона опасности на обеих сторонах удлиненной оси пусковой трубы до 25 метров. Расширенная на расстоянии до 100 м и 25 м по обе стороны трубы требует обеспечения надлежащей защиты глаз и ушей.

Оружие может бить направлено не обязательно непосредственно в место назначения. Отклонение от прямой линии к цели может быть больше 40°

Таким образом, очень важно обеспечить, чтобы не было собственных войск в поле

Тем не менее, нет никакой официальной информации о поведении оружия в том случае, если цель не должным образом обнаружены или потеряна во время начальной фазы наблюдения. В газетной статье от 2003 года, однако, капитан Майкл McCrady 15 экспедиционный отряд морской пехоты, указал что “оружие либо поражает цель или пугает до смерти, потому что вы не знаете куда ракета летит.”

Перед применением FGM-148 Javelin расширенный меры предосторожности должны быть приняты. Стрелок защтные наушники  и маску, за оружием не должно быть легковоспламеняющиеся объектов. Если стрельба идет из помещения, необходимо, чтобы оно очень хорошо проветривалось

Стрельба из FGM-148 Javelin с движущихся объектов не рекомендуется

Если стрельба идет из помещения, необходимо, чтобы оно очень хорошо проветривалось. Стрельба из FGM-148 Javelin с движущихся объектов не рекомендуется.

Другие опасности, исходят от батарей. Батарея блока охлаждения становится очень горячей и может вызвать ожоги при прикосновении. Электронная батарея должна быть утилизированы как материалы, содержащих, среди прочего литий в качестве опасных отходов.

Методика применения[править]

Выброс ракеты из пусковой трубы осуществляется тягой стартового двигателя, который работает до выхода ракеты из трубы, чтобы избежать ранения стрелка разлётом газообразных продуктов сгорания ракетного топлива. Пролетев некоторое расстояние, ракета раскрывает рули и крылья и запускает маршевый двигатель.

Перед пуском ПТУР оператор Javelin должен настроить экспозицию ГСН, так как она имеет малый динамический диапазон
Операции, выполняемые оператором по пуску ракеты:

• установить источник питания (КПБ);
• присоединить КПБ к пусковой трубе с ракетой;
• снять переднюю заглушку с пусковой трубы и крышку объектива КПБ;
• включить питание комплекса и охладить ГСН;
• настроить вручную экспозицию ГСН для максимального контраста цели, так как динамический диапазон ИК ГСН весьма ограничен;
• “захватить цель” при помощи регулируемого маркера захвата цели на экране ПУ;
• выбрать тип атаки (по прямой или сверху);
• нажать на спусковую клавишу.

Как правило, комплекс обслуживается расчётом из двух человек: стрелка/оператора и подносчика боеприпасов (англ. ammo bearer), однако, при необходимости, пуск осуществляется одним оператором. Стрелок осуществляет наведение, прицеливание и пуск ракеты, подносчик боеприпасов ведёт общее наблюдение за противником и ожидаемыми целями. Благодаря реализованному принципу “выстрелил-забыл” становится возможной быстрая смена позиции расчётом сразу после пуска, либо подготовка к выстрелу по следующей цели ещё в момент нахождения первой ракеты на траектории.

Преимущества и недостатки

Преимущества

Описательная схема Javelin.

Описательная схема Javelin CLU (вид спереди).

• Переносную систему легко разделить на основные компоненты и при необходимости легко настроить. По сравнению с другими системами тяжелого противотанкового вооружения разница заметна. Например, BGM-71 TOW нуждается в тяжелом треноге , большом теплозащитном кожухе для прицела, более крупной и длинной пусковой трубе, а на сборку и подготовку уходит гораздо больше времени. Джавелин (хотя и очень тяжелый) легче других ракет;
• Хотя тепловизионное изображение от CLU ( Command Launch Unit  ) может затруднять прицеливание, инфракрасное наведение позволяет Javelin быть ракетой типа «  выстрелил и забыл  », давая возможность наводчику покинуть зону пуска сразу после запуска ракеты. . Это позволяет вести более безопасную и эффективную стрельбу, чем проводное наведение , которое требует непрерывного наведения на цель до момента попадания;
• Еще одним преимуществом является способность к пробиванию : ракета имеет тандемный кумулятивный заряд в боевой части, который пробивает реактивную броню . Javelin создавался с целью пробить любую и испытывался на танке M1 Abrams . В режиме верхней атаки у него даже есть большая способность уничтожать танки , так как он может атаковать там, где танки самые слабые;
• Запуск ракеты Джавелин из-за ее выброса – принципа «  холодного пуска  » – позволяет иметь зону безопасности позади стрелка, так как это не главное топливо (ракетный двигатель) ракеты, которое активно во время пуска. . Это позволяет Javelin выстрелить из в широком диапазоне структур и дает ему преимущество в городских районах над АТ4 ракетной пусковой установкой , которая производит горячие газы при выстреле, хотя этот недостаток ослабляется с AT4 CS.
• Ракета также имеет больший радиус действия, чем система, которую она заменяет, M47 Dragon .

Недостатки

Основным недостатком системы является ее общий вес около 22  кг , независимо от других аккумуляторов (от батарейки до литиевых BA5590), каждый из которых весит около 1  кг . Производитель Javelin оценивает максимум четырех часов автономной работы каждой батареи;

Типичный заряд аккумулятора (не считая надстроек, «на всякий случай», которые носят с собой большинство команд) составляет от пяти до десяти аккумуляторов. Эта цифра может быть больше или меньше, в зависимости от продолжительности задания. Система предназначена для использования в пехоте, но в конечном итоге весит больше, чем первоначально было указано военными США  ;

Производитель Javelin оценивает время, необходимое для охлаждения системы, до 30 секунд, но в зависимости от температуры окружающей среды этот процесс может занять значительно больше времени. Тепловому зрению иногда мешает естественное явление, когда температура земли быстро нагревается или охлаждается и, следовательно, может мешать распознаванию и захвату намеченной цели.

Основные варианты Javelin FGM-148

Вообще-то следует понимать, что сама система Javelin FGM-148 имеет уже несколько поколений. Все начиналось с Javelin FGM-148A. Это первая версия переносной противотанковой управляемой ракеты. Затем была улучшенная версия Javelin FGM-148B и последующая усовершенствованная версия ПТРК – FGM-148C. Все они были на вооружении только Вооруженных Сил США. Затем появилась экспортная версия Javelin FGM-148D, которую Соединенные Штаты начали продавать другим странам. В Украину в 2020 году привезли самую совершенную модификацию Javelin FGM-148E. Хотя враждебные СМИ России все время пытались отрицать это, и утверждали, что нам передали старые, списанные версии. Теперь их военные убедились в обратном. Танки и пушечные расчеты на себе почувствовали мощь Javelin FGM-148E.

Отмечу также, что американские разработчики уже создали Javelin FGM-148F. Эта версия оснащена многоцелевой боевой частью. Она гораздо эффективнее против личного состава противника, танков, БМП и БТР, зданий и легкобронированной или небронированной техники. Но пока она имеется только у Вооруженных сил США. Возможно, в Украине эти управляемые ракеты тоже появятся со временем.

Тактико-технические характеристики ПТРК Джавелин

Страна происхождения — СШАДата принятия на вооружение — 1996 г.Расчёт — 1-3 человекаВес— 22.5 кг

Командно-пусковой блок (КПБ) M98A1Вес— 6.42 кг, включая батарею, сумку для переноски и набор для чисткиРазмеры (ДхШхВ) —348.2х499.1х338.8 ммКратность дневного прицела — 4XПоле зрения дневного прицела — 4.80°х6.40 ° Кратность ночного прицела с широким полем обзора — 4.2XНочной прицел с широким полем обзора — 4,58° х 6,11 ° Кратность ночного прицела с узким полем зрения — 9.2XПоле зрения ночного прицела — 2.00° х 3.00° (приблизительно)Тип батареи — Lithium Sulfur Dioxide (LiSO2) BA-5590/U, одноразоваяСрок службы батареи — 4 часа при температуре ниже 49° C; 3 часа в пределах от 10° C до 49° C; 1 час при температуре от от –49 ° С до 10° С; 0.5 часа при температуре выше 49° CВес батареи — 1.0 кгЦена — $126000 (2002 г.)

Ракета в транспортно-пусковом контейнере и блок энергоснабжения и охлажденияВес— 15.97 кгДлина — 1209 ммДиаметр с заглушкой — 298.5 ммВнутренний диаметр — 140.2 ммНаименьшая дальность стрельбы: при атаке по навесной траектории -150 м; при атаке по прямой траектории -65 мНаибольшая дальность эффективного огня — 2000 мВремя полёта — около 4.6 секунды на дистанцию 1000 метров; 14.5 секунды на 2000 метровСистема наведения — инфракрасная, “выстрелил-забыл”Цена — $78000 (2002 г.)

Блок энергоснабжения и охлаждения (BCU)Вес — 1.32 кгРазмеры (Д x Ш) — 207.3 х 117.6 ммТип — литиевая одноразоваяСрок службы — 4 минутыХладагент — аргон

Сравнительные технические характеристики

Корнет-М	FGM-148	Скиф
Страна	Россия	США	Украина
Калибр	152	127	152
Расстояние до цели минимальное, м	100	500	100
Максимальная дальность стрельбы днем/ночью, км	5.5/3.5	2.5	5.5/3
Боеголовка	тандемная кумулятивная, термобарическая	тандемная кумулятивная	тандемная кумулятивная
Способность пробить броню, мм	1000—1200	600	1100+
Способ наведения	Лазерная подсветка Полуавтомат	ИК ГСН	Лазерный луч Полуавтомат (возможность стрельбы с пульта
Максимальная скорость полёта ракеты, м/с	300	190	220
Длина пусковой трубы, мм	1210	920	1435
Вес ПТРК	55	26,0	76,5

Конкурентные преимущества FGM-148 перед «Корнетом» и «Скифом» мобильность и простота использования, однако он сильно проигрывает им в дальности. Российскому и украинскому аппаратам необязательно наводиться на теплые объекты что делает их универсальным решением для защиты или штурма укрепленных позиций.

С другой стороны, луч лазера «Корнета» и «Скифа» фиксируются самыми примитивными датчиками, тогда как пуск ракеты с тепловой головкой можно обнаружить лишь радаром, который на данный момент не установлен ни на одном серийном танке.

Важно понимать, что израильский «Спайк» – это целое семейство комплексов и для сравнения выбран схожий с «джевлином» по весу вариант. Особенностью «Спайк» является принцип «выстрелил – скорректировал – забыл»

Японский образец уступает практически по всем параметрам, кроме цены.

Прочие характеристики FGM-148 представлены в таблице

Длина ракеты, мм	1081,2
Масса ракеты, кг	11,8
Масса КПУ, кг	6,36
Время предстартовой подготовки, с	30
Время установки новой пусковой трубы, с	20
Расчет, чел	1-2

Большая масса прицельного устройства объясняется наличием аккумулятора и различными приводами зеркал в оптической системе. Ракета одна из самых легких среди конкурентов и ее масса почти в три раза меньше «Корнета», тогда как вес самих комплексов примерно одинаков.

Описание и устройство

Система управления ракетами по своему принципу действия похожа на ту, которая применяется в авиации. Цель подсвечивается лазерный лучом от мощного проектора. Отраженный луч улавливается специальным фотоприемником, сигнал обрабатывается системой наведения, которая корректирует траекторию полета. Отпадает необходимость ручной корректировки оператором. В условиях реального боя его малейшее движение приводило к тому, что ракета пролетала мимо цели.

В тех системах управления, где использовалась проводная связь, огромным минусом являлось частое повреждение этих проводов пулями или осколками. В новом ПТРК все функционально важные модули скрыты внутри пуленепробиваемого корпуса. Система «Корнет» — это автономный комплекс, использующий «умные» ракеты, способные корректировать свою траекторию.

Принципиальная конструкция комплекса состоит из двух частей:

• Переносная или стационарная пусковая установка;
• Управляемая ракета (ракеты могут отличаться БЧ или дальностью полета).

Пусковая установка 9П163М-1 закрепляется на треноге. Она включает в себя прицел, дальномер и автомат наведения целей. Прицел способен функционировать как в оптическом режиме, так и в инфракрасном. Автомат сопровождения целей оснащается приводами наведения.

Комплекс предназначен для уничтожения неподвижных и подвижных наземных целей, а также воздушных и надводных целей. Помимо стационарных вариантов разработаны комплексы, которыми оснащаются БМП-2М, БМП-3 и бронеавтомобили Тигр. ПТРК для бронетехники известен, как боевой модуль «Кливер». Управлять пусковой установкой можно, в том числе, дистанционно. Радиус действия выносного пульта управления составляет 50 метров.

Дымовую завесу используют многие системы защиты, срабатывающие на наведение лазера. Высота установки регулируется, что позволяет вести прицельный огонь из положения стоя, сидя или лежа. Допускается установка тепловизора. Без ракеты пусковая установка весит не более 25 кг, поэтому она без проблем устанавливается на бронетехнику.

Модификации пусковых установок:

• 9П161 – установка на шасси БМП-3 (Корнет-С);
• 9П162 – установка на шасси БМП-3 и БТР-80 (Корнет-Т);
• 9П162М- установка на шасси БМД-4М (Корнет-Д);
• 9П163 – переносная установка (Корнет-П);
• 9П163-1 – установка на шасси УАЗ-3151 (Корнет-П);
• 9П163-3 – установка на шасси Тигр-М (Корнет-Д).

Ракеты для ПТРК «Корнет» построены по схеме «Утка». В переднем отсеке ракеты из раскрывающихся ниш выдвигаются рули. В этом же отсеке размещена боевая часть, лобовой воздухозаборник и узлы привода рулей. Средняя часть ракеты представляет собой твердотопливный двигатель.

Модификации ракет:

• 9М133 – ракета с тандемно-кумулятивной боевой частью. Дальность стрельбы – до 5000 м, бронепробиваемость – до 1 м;
• 9М133Ф – ракета с фугасной боевой частью. Дальность стрельбы – до 5500 м, бронепробиваемость – до 1,2 м;
• 9М133-1 – ракета с тандемно-кумулятивной боевой частью. Дальность стрельбы – до 5500 м, бронепробиваемость – до 1,2 м;
• 9M133Ф-1 — ракета с фугасной боевой частью. Дальность стрельбы – до 5500 м.
• 9М133ФМ – ракета с фугасной боевой частью;
• 9М133М-2 — ракета с тандемно-кумулятивной боевой частью. Дальность – до 8000 м, бронепробиваемость – до 1,3 м;
• 9М133ФМ-2 – ракета с термобарической боевой частью (аналог реактивного огнемета) для поражения пехоты;
• 9М133ФМ-3 – ракета для поражения воздушных целей. Дальность стрельбы – до 10000 м.

Изначально создание ПТРК «Корнет» подразумевало под собой некую базу, которую с течением времени можно было бы усовершенствовать. В результате некоторых доработок появился комплекс «Корнет-Э» (экспортный вариант), а затем «Корнет-Д» (вариант с увеличенной до 10 км дальностью стрельбы). Экспортная версия модернизированного комплекса получила индекс «Корнет-ЭМ». На сегодняшний день разработки по повышению потенциала ПТРК не прекращаются.

Результатом таких разработок является многофункциональный башенный модуль «Кливер», пригодный для установки на бронетехнику. Для гусеничной бронетехники предусмотрена не только установка этого модуля, но и пушка 2А72. Два оружия отлично дополняют друг друга, повышая огневую мощь комплекса, позволяя уничтожать не только военную технику, но и живую силу противника.
