Торпеды Schwartzkopff

Торпеда Schwarzkopf с испанского крейсера Vizcaya

Торпеды Schwartzkopff были разработаны на базе торпед Whitehead в конце XIX века и выпускались на предприятии Eisengießerei und Maschinen-Fabrik von L. Schwartzkopff (рус. Литейные и машиностроительные заводы Шварцкопфа), позже Berliner Maschinenbau. В 1866 Роберт Уайтхед разработал конструкцию торпеды. Предприятие, созданное Уайтхедом в Фиуме, стало местом встречи деловых партнеров и потенциальных клиентов. Одним из таких посетителей был Луи Виктор Роберт Шварцкопф, владелец немецкой фирмы Berliner Maschinenbau. В последнюю ночь визита Шварцкопфа на заводе исчез комплект чертежей торпед. Уайтхед был уверен, что Шварцкопф не причастен к этому делу. Тем не менее, несколько месяцев спустя, немецкая компания представила торпеду Schwartzkopff. Эта торпеда по внешнему виду полностью походила на торпеду Уайтхеда и даже имела гидростабилизированную маятниковую систему управления, которая считалась основным секретом торпед Уайтхеда. Технические подробности о первых торпедах Шварцкопфа были полностью засекречены. Для немецких торпед, принятых на вооружение, изначально была введена унификация обозначений. Первое число после буквы означало округленный диаметр в сантиметрах, через дробь указывались две последние цифры года разработки, после чего шло буквенное обозначение дополнительных особенностей торпеды. Первыми торпедами, получившими новое обозначение, стали С35/74 (опытный образец), С35/76 (на базе ) и С35/77 (на базе ). По сравнению с оригиналом, немецкие торпеды обладали большей скоростью за счет более точного изготовления деталей двигателей. Производство торпед продолжалось на заводе Berliner Maschinenbau и к 1878 году на вооружении Императорских военно-морских сил Германии стояло более 400 торпед. С учетом опыта производства первых торпед была разработана торпеда С35/79. Следующие разработки, С35/84A (скорость 26,7 узла) и С35/84B(скорость 27,5 узла) оставались на вооружении вплоть до начала Первой мировой войны. Помимо поставок немецкому флоту, более 2000 торпед в 1888 году были проданы в Китай, Японию, Испанию, Швецию и даже в Великобританию. Торпеды Schwartzkopff имели двигатель, работающий на сжатом до 90 атмосфер воздухе и хранились в незаряженном состоянии. Процесс приведения ее в боевое состояние и закачка воздуха занимали не более 7-8 минут, а дальность хода составляла 585 метров. В качестве взрывчатого вещества использовался пироксилин, приводимый в действие ударным взрывателем. С 1891 года предприятия Schwartzkopff перешли на выпуск торпед только для продажи на экспорт, а торпеды для немецкого флота стали производится на предприятии Torpedo Werkstatte.

Основные технические характеристики ранних торпед Schwartzkopff

Сравнительная таблица ранних торпед Schwartzkopff
Модель	Schwartzkopff С35/76, С35/77	Schwartzkopff С35/79	Schwartzkopff С35/84
Год принятия на вооружение	1877	1883	1885
Диаметр, мм	355	355	380
Длина, мм	4267		4672
Полная масса, кг	273	263,5	300 — 309
Масса боеголовки, кг	14	20	30
Двигатель	на сжатом воздухе	на сжатом воздухе	на сжатом воздухе
Дальность хода, м	402	585	550
Скорость хода, узлов	17	21	26,7 — 27,5
Тип пуска	надводный	надводный	надводный
Поступала на вооружение	броненосцы типа Sachsen	торпедные катера Fei Yingавизо типа Blitzкрейсера типа Bussardкрейсера типа IreneSMS Kaiserin AugustaАвизо типа MeteorБроненосец SMS Oldenburg (1884)крейсер SMS Seeadler (1878)Авизо типа WachtКрейсера типа Alfonso XIIкрейсера типа Isla_de_Luzonкрейсера типа Velascoброненосец Abdul Kadirкрейсер Hadevendighiarброненосец Hamidiehкрейсер Heibetnumaкрейсер Shadieh	крейсер Tsi Yeun

Экспорт торпед Schwartzkopff

Одними из первых торпеды Schwartzkopff приняли на вооружение ВМС США. Первая партия из 12 торпед была закуплена в 1898 году. Во время Первой китайско-японской войны (1894—1895), как китайские, так и японские военно-морские силы имели на вооружении торпеды Schwartzkopff. Китайский флот первым использовал торпеды во время битвы на реке Ялу, но ни одна из выпущенных торпед не попала в цель из за недостаточной готовности китайских моряков. Пять месяцев спустя, во время битвы за Вейхайвей, японцы направили группу торпедных катеров с заданием атаковать китайский флот. Выпустив одиннадцать торпед, японцам удалось потопить три китайских военных корабля. Это было самое успешное применение торпед на тот момент времени. Торпеды Schwartzkopff состояли на вооружение испанского флота во время испано-американской войны, а также поставлялись в Италию, Россию и Японию.

История разработки реактивной торпеды «Шквал»

Первую в мире торпеду, относительно пригодную для боевого применения по неподвижным кораблям, еще в 1865 году спроектировал и даже смастерил в кустарных условиях русский изобретатель И.Ф. Александровский. Его «самодвижущаяся мина» была впервые в истории оснащена пневмодвигателем и гидростатом (регулятор глубины хода).

Но поначалу глава профильного ведомства адмирал Н.К. Краббе посчитал разработку «преждевременной», а позднее от массового производства и принятия на вооружение отечественного «торпедо» отказались, отдав предпочтение торпеде Уайтхеда.

С тех пор торпеды и пусковые аппараты всё больше распространялись и модернизировались. Со временем возникли особые военные корабли – миноносцы, для которых торпедное оружие было основным.

Первые торпеды оснащались пневматическими либо парогазовыми двигателями, развивали относительно небольшую скорость, и на марше оставляли за собой отчетливый след, заметив который военные моряки успевали сделать маневр – увернуться. Создать подводную ракету на электродвигателе удалось только германским конструкторам перед Второй мировой .

Преимущества торпед перед противокорабельными ракетами:

• более массивная / мощная боевая часть;
• более разрушительная для плавучей цели энергия взрыва;
• невосприимчивость к погодным условиям – торпедам не помеха никакие шторма и волны;
• торпеду сложнее уничтожить или сбить с курса помехами.

Необходимость совершенствования подводных лодок и торпедного оружия Советскому Союзу диктовали США с их отличной системой ПВО, делавшей американский морфлот почти неуязвимым для бомбардировочной авиации.

Проектирование торпеды, превосходящей существующие отечественные и зарубежные образцы скоростью благодаря уникальному принципу действия, стартовало в 1960-е годы. Конструкторскими работами занимались специалисты московского НИИ № 24, впоследствии (после СССР) реорганизованного в небезызвестное ГНПП «Регион». Руководил разработкой, давно и надолго откомандированный в Москву с Украины Г.В. Логвинович – с 1967 г. академик АН УССР. По другим данным, группу конструкторов возглавлял И.Л. Меркулов.

В 1965 новое оружие было впервые испытано на озере Иссык-Куль в Киргизии, после чего система «Шквал» более десяти лет дорабатывалась. Перед конструкторами была поставлена задача сделать ракету-торпеду универсальной, то есть рассчитанной на вооружение как подлодок, так и надводных кораблей. Также требовалось довести до максимума скорость движения.

Изначально подводная ракета была лишена системы самонаведения, оснащалась ядерной боеголовкой в 150 килотонн, способной нанести противнику урон вплоть до ликвидации авианосца со всем вооружением и кораблями сопровождения. Вскоре появились вариации с обычным боезарядом.

Долгая дорога в дюнах

Надо признать, что идея поставить торпеды на «электрический ход» возникла довольно давно. Виной тому очевидные в прямом и переносном смысле слова недостатки тепловых энергосиловых установок. Их мощность зависит от глубины хода торпеды.

Всё дело в том, что по ходу движения торпеды необходимо удалять продукты сгорания во внешнее пространство, то есть в воду. И чем больше глубина и, соответственно, забортное давление, тем больше энергии уходит на эту работу. В предельных величинах можно достичь такой глубины, на которой вся мощность двигателя будет расходоваться на удаление выхлопа, и торпеда просто остановится. Попутным недостатком тепловых энергоустановок, вытекающим из необходимости удалять продукты сгорания, является видимый на водной поверхности след от движения торпеды.

Мощность электрической торпеды, напротив, практически не зависит от глубины хода. Во время движения не изменяется ни её масса, ни положение центра тяжести (поскольку не расходуется ни воздух, ни топливо) – следовательно, электроторпеда уверенно держит заданный курс.

ПРИНЦИП РАБОТЫ

Работа анемометра основана на тахометрическом принципе преобразования скорости воздушного потока в частоту электрического сигнала с помощью металлической крыльчатки, угловая скорость вращения которой линейно зависит от скорости набегающего воздушного потока. Анемометр определяет среднее значение скорости воздушного потока за интервал времени измерения произвольной длительности в диапазоне 1…999 с. Текущее значение длительности интервала измерения в секундах непрерывно индицируется на цифровом индикаторе анемометра в процессе проведения замера. Анемометр позволяет также вычислить средневзвешенное значение по времени скорости ряда последовательно выполненных замеров. При этом длительность каждого замера может быть произвольной в диапазоне 1…999 с.

Информация об отдельных замерах накапливается в памяти анемометра до завершения измерения и используется в дальнейшем для вычисления среднего результата. Результат последнего замера хранится в памяти прибора после его выключения до начала следующей серии замеров и может быть в любой момент выведен на индикатор.

Зарубежный вариант

Нельзя сказать, что наши западные оппоненты превзошли российские аналоги, но и они кое в чём преуспели. Например, у американской контрбатарейной РЛС AN/TPQ-36 дальность разведки (контроля) огневых позиций артиллерии составляет 18 км, а ракет – 24 км. РЛС способна сопровождать до 20 целей. Чистый проигрыш российскому «Зоопарку». Но у этой станции есть и большой плюс – она массовая. На вооружении армии США сегодня находятся более 100 единиц таких радаров. Комплекс поставляется в 15 государств, более 25 единиц достались Украине.

Кроме того, на вооружении Армии США состоит переносная РЛС контрбатарейной борьбы AN/TPQ-48, в основном предназначенная для обнаружения миномётных установок. Точность определения целей на дистанции 10 км – всего 50 мм. Эти радары тоже были поставлены ВСУ.

wikipedia.org

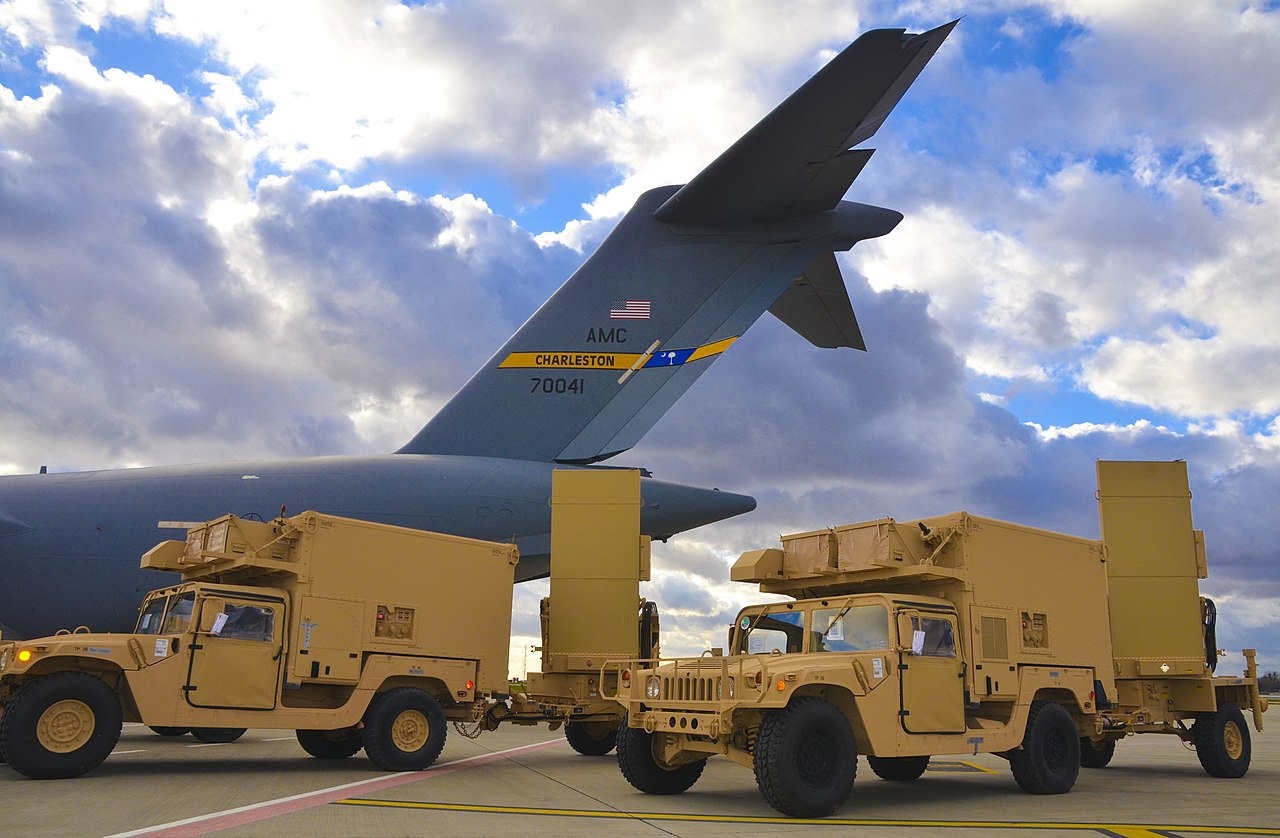

Две единицы AN/TPQ-36, поставленные Украине в 2015 году.

Эффективной, если судить по открытым данным, является и радиолокационная станция контрбатарейной борьбы – РЛС COBRA, созданная для Бундесвера консорциумом компаний EADS. Радар обеспечивает определение координат позиций артиллерийских средств противника, миномётных батарей, а также самодельных ракетных, которые применяют террористы. Кроме того, РЛС COBRA может рассчитывать точки падения снарядов и ракет и оповещать об угрозе огневого поражения свои подразделения. Радар оснащён плоской активной фазированной антенной решёткой. Дальность разведки РЛС составляет 40 км в секторе 90 градусов по азимуту. Максимальная производительность – обнаружение 40 огневых позиций за две минуты.

РЛС COBRA для своих вооружённых сил закупили Франция, Великобритания, Турция. Собственные РЛС контрбатарейной борьбы сегодня разрабатывают Израиль, Турция, Норвегия совместно со Швецией.

При этом некоторые специалисты считают, что контрбатарейные РЛС – это день вчерашний, поскольку всё большее распространение получают многофункциональные РЛС. Например, радары последних модификаций из семейства «Жираф АМВ» (Giraffe АМВ), которые разработала шведская фирма «Эриксон АВ». Название идёт от характерной складной мачты, которая при развёртывании позволяет радару напрямую видеть близлежащие объекты местности и увеличивает дальность действия против низкоуровневых воздушных целей.

flickr.com/133059881@N02

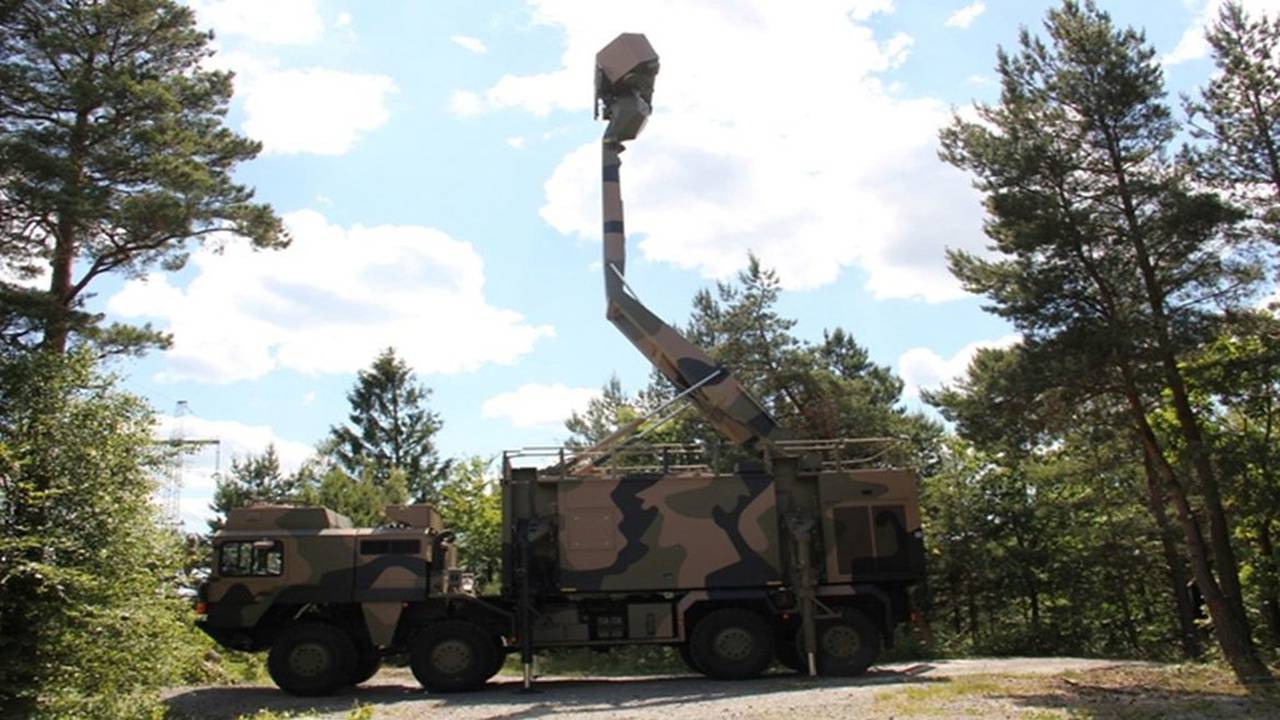

РЛС Giraffe AMB.

РЛС обеспечивают одновременное решение задач обнаружения аэродинамических и баллистических целей, контрбатарейной борьбы, уничтожение ракет, артиллерийских боеприпасов и мин в полёте, а также борьбу с БПЛА. А плоская цифровая антенная решётка с двумерным многолучевым цифровым диаграммообразованием по азимуту и углу места позволяет осуществлять расчёт точек падения боеприпасов и определять координаты позиций артиллерии на дальностях до 80-100 км.

Боевые действия на Украине ещё раз подтвердили, что насыщение частей и подразделений контрбатарейными радарами, значительно повышает эффективность артиллерии. И БПЛА заменить пока не могут.

Достоинства и недостатки А-40 «Альбатрос»

Основным достоинством А-40 как гидросамолёта является удобное расположение его крыла (высокоплан), а также наличие всего необходимого обрудования для эксплуатации не только с суши (трёхстоечное шасси), но и с воды (поплавки и водяной руль). «Детские» болезни в конструкции и оборудовании самолёта фактически были устранены в ходе испытаний во второй половине 80-х годов.

Тем не менее, ввиду почти 20-летнего простоя, конструкторам придётся снова осваивать производство этой сложной машины, изучать её проблемы и особенности, что не может не сказаться на темпе производства самолёта, особенно в ближайшие годы. Впрочем, это недостаток не машины, а политических решений, принятых в 90-х.

История создания торпеды

В общем смысле, под торпедой мы понимаем металлический сигарообразный или бочкообразный боевой снаряд, движущийся самостоятельно. Такое название снаряд получил в честь электрического ската порядка двухсот лет назад. Особое место занимает именно морская торпеда. Она первая была придумана и первая была использована в военной промышленности.

Надобность в таком вооружении появилась после создания подводных лодок. В это время использовались буксируемые или шестовые мины, которые в подводной лодке не несли требуемого боевого потенциала. Поэтому перед изобретателями встал вопрос о создании боевого снаряда, плавно обтекаемого водой, способного самостоятельно передвигаться в водной среде, и который будет способен топить вражеские подводные и надводные суда.

Торпеды и Мины

Разновидности

Торпеда – самодвижущаяся морская мина

Морская мина

«Циркон» и «Скиф» – донное вооружение ВМС России

Система залпового огня на корабле

Изображения

Торпеды электрические

Германия

Торпеда DM2A4 Seehecht

DM2A4 Seehecht – торпеда калибром 533 мм. Принята на вооружение в 2004-м году. Двигатель – электрический питаемый аккумуляторными батареями на основе оксида серебра-цинка. Дальность действия – 48 км на 52 узлах, 90 км – на 25 узлах. Первая торпеда, управляемая по волоконно-оптическому кабелю. Оболочка головки самонаведения представляет собой гидродинамически оптимизированную параболическую форму, которая направлена на снижение шума и кавитации торпеды до абсолютного минимума. Конформная матрица датчиков головки самонаведения позволяет определять углы обнаружения + / – 100° по горизонтали и +/– 24° по вертикали, что обеспечивает более высокие углы захвата по сравнению с традиционными плоскими матрицами. В качестве системы наведения используется активный гидролокатор.

В 2012 году экспортный вариант торпеды «DM2A4 Seehecht» – «SeaHake mod 4 ER» побил все рекорды по дальности хода и достиг более 140 километров. Это стало возможным благодаря добавлению дополнительных модулей с аккумуляторными батареями, что привело к увеличению длины торпеды с 7 до 8,4 м.

Италия

Торпеда WASS Black Shark

533-мм торпеда WASS Black Shark. Принята на вооружение в 2004 году. В качестве источника энергии в торпеде «Черная акула» используются батареи на основе алюминия и оксида серебра. Они подают электроэнергию как на ходовой двигатель, так и на аппаратуру наведения. Дальность хода составляет 43 км на 34 узлах и 70 км – на 20-ти.

Поиск цели и наведение на нее осуществляется при помощи аппаратуры управления, способной работать автоматически и по командам оператора. Акустическая система наведения ASTRA (Advanced Sonar Transmitting and Receiving Architecture, «Улучшенная архитектура сонара с передачей и приемом») может работать в активном и пассивном режимах. В пассивном режиме автоматика торпеды следит за окружающим пространством и производит поиск целей по производимому ими шуму. Заявлена возможность точного определения шума цели и устойчивость к помехам.

В активном режиме система наведения излучает акустический сигнал, по отражению которого определяется расстояние до различных объектов, в том числе цели. Как и в случае с пассивным каналом, приняты меры, направленные на фильтрацию помех, эха и т. д.

Для повышения боевых характеристик и вероятности поражения сложных целей торпеда «Черная акула» имеет командную систему управления по оптоволоконному кабелю. При необходимости оператор комплекса может взять управление на себя и скорректировать траекторию движения торпеды. Благодаря этому торпеда может быть не только наведена на цель с большей точностью, но и перенацелена после запуска на иной объект противника.

Франция

Торпеда F-21 калибра 533 мм. Принята на вооружение в 2018 году. Источник энергии – аккумуляторные батареи на основе AgO-Al. Максимальная дальность – более 50 км. Максимальная скорость – 50 узлов. Максимальная глубина – 600 м. Система наведения – активно-пассивная с телеуправлением.

Конструкция вертолёта

Несущая система построена по соосной схеме. Винты трёхлопастные, противоположного вращения, складывающиеся назад «веером» на корабельной стоянке. Лопасти винтов изготовлены из стеклопластика, втулки лопастей — из титана.

Фюзеляж цельнометаллический, из алюминиевых сплавов, балочно-стрингерного типа. Для обеспечения продольной и путевой устойчивости установлено хвостовое оперение с двумя килями. Каждая шайба киля снабжена неуправляемым предкрылком и развёрнута носком к оси фюзеляжа.

Шасси четырёхопорное, неубирающееся, оснащённое гидравлической системой приподъёма вертолёта для удобства доступа в грузоотсек. Передние колёса самоориентирующиеся. Возможна установка лыж.

Силовая установка состоит из двух турбовальных двигателей ТВ3-117КМ суммарной взлётной мощностью 2х2200 л.с. иредуктора ВР-252. Частота вращения несущих винтов в полёте стабилизирована. В качестве энергоузла для запуска двигателей используется ВСУ АИ-9.

Основными источниками электроэнергии служат два генератора трёхфазного переменного тока 200 в 400 гц типа ГТ40ПЧ8Б, с приводом от редуктора ВР-252. Генераторы работают параллельно и синфазно, но к бортсети подключен только левый, а правый является резервным. Генераторов постоянного тока на вертолёте нет, а постоянный ток в общую сеть 28,5 вольт преобразуется из переменного трёхфазного 200 вольт двумя полупроводниковыми выпрямительными устройствами ВУ-6Б. Сеть 36 в 400 гц запитана от двух понижающих трансформаторов.

Аварийными источниками служат две никель-кадмиевые батареи 20НКБН-25У3 и два статических полупроводниковых преобразователя тока ПОС-1000А и ПТС-800А.

При аварийной посадке на воду используются надувные баллонеты, которые в походном положении свернуты и уложены в контейнеры по бокам фюзеляжа (баллонеты не обеспечивают приемлемой плавучести при остановленных двигателях). Объем баллонета — 5,4 м³, надувание происходит от баллонов со сжатым воздухом (краны баллонов — пиротехнические).

Имеются автопилот, радиокомпас и полуавтоматическая система передачи данных об обнаруженной лодке.

Экипаж состоит из трех человек: летчика, штурмана-координатора и оператора противолодочных систем.

Как работает эта ракета?

Самолет или вертолет противолодочной обороны, обнаружив при помощи гидроакустических буев местоположение подводной лодки противника, сбрасывает ракету. Ракета на определенной высоте раскрывает парашют, гася скорость. При этом задается 15-градусный угол вхождения «Грифа» в воду.

На глубине 20 метров ракета сбрасывает элементы, защищающие головку самонаведения и взрыватель. Под водой ракета движется по нисходящей и расширяющийся спирали. Акустическая головка самонаведения производит постоянный поиск подводной лодки по исходящим от нее звуковым волнам. Точность пеленгации составляет 1,5−2 градуса. До глубины 200 метров поиск происходит с выключенным двигателем, то есть абсолютно бесшумно для сонаров подводной лодки.

Что известно о новом фрегате – носителе ракет «Циркон»?
Подробнее

Если лодка не обнаружена до 200-метровой глубины, включается твердотопливный турбоводометный двигатель, продолжая поиск. Как утверждают разработчики, шумы двигателя не мешают нормальной работе акустической головки самонаведения.

В систему наведения ракеты на цель входит также инерциальная система управления.

На атаку отводятся 2 минуты. Если за это время  цель не обнаружена, то после исчерпания запаса топлива ракета самоликвидируется.

Ракета оснащена двумя взрывателями — акустическим бесконтактным и механическим контактным.

Классификация[ | ]

Современные торпеды классифицируются по следующим определяющим признакам: По назначению

• Противокорабельные (первоначально все торпеды);
• Противолодочные (предназначенные для поражения подводных кораблей).
• Универсальные (предназначены для поражения как надводных, так и подводных кораблей);

Двигатель парогазовой торпеды. Подводная лодка С-56, Владивосток. По принадлежности к носителям

• Для надводных кораблей;
• Унифицированные для подводных лодок и надводных кораблей;
• Унифицированные для вертолётов, самолётов противолодочной авиации;
• Используемые в качестве боевых частей в ракето-торпедах;
• Используемых в качестве боевых частей в минах-торпедах;

По виду двигателя (по типу энергосиловой установки)

• На сжатом воздухе (до Первой мировой войны);
• Парогазовые — жидкое топливо сгорает в сжатом воздухе (кислороде) с добавлением воды, а полученная смесь вращает турбину или приводит в действие поршневой двигатель; отдельным видом парогазовых торпед являются торпеды с ПГТУ Вальтера.
• Пороховые — газы от медленно горящего пороха вращают вал двигателя или турбину;
• Электрические;
• Реактивные — не имеют гребных винтов, используется реактивная тяга (торпеды: РАТ-52, «Шквал»). Необходимо отличать реактивные торпеды от ракето-торпед, представляющих собой ракеты с боевыми частями-ступенями в виде торпед (ракетоторпеды «ASROC», «Водопад» и др.).

По способу наведения

• Неуправляемые — первые образцы;
• Прямоидущие — с магнитным компасом или гироскопическим полукомпасом;
• Маневрирующие по заданной программе (циркулирующие) в районе предполагаемых целей — применялись Германией во Второй мировой войне;
• Самонаводящиеся пассивные — по физическим полям цели, в основном по шуму или изменению свойств воды в кильватерном следе (первое применение — во Второй мировой войне), акустические торпеды Цаукениг (Германия, применялись подводными лодками) и Mark 24 FIDO (США, применялись только с самолётов, так как могли поразить свой корабль);
• Самонаводящиеся активные — имеют на борту гидролокатор. Многие современные противолодочные и многоцелевые торпеды;
• Телеуправляемые — наведение на цель осуществляется с борта надводного или подводного корабля по проводам (оптоволокну).

Выстрел противолодочной торпедой Mk.46 с борта эсминца УРО Preble (США) По типу применяемого заряда

• С зарядом обычного взрывчатого вещества;
• С ядерными боеприпасом;

По способу подрыва заряда (по типу взрывателя)

• С контактным взрывателем;
• С неконтактным взрывателем;
• С комбинированным взрывателем;
• С дистанционным взрывателем.

По габаритам

• Малогабаритные (калибр до 400-мм);
• Среднегабаритные (калибр до 550-мм);
• Крупногабаритные (калибр более 600-мм).

По режимам хода

• Однорежимные;
• Многорежимные (с переключением режима на ходу и при приготовлении);

По типу траектории

• Прямоидущие;
• Маневрирующие;

По следности

• Следные;
• Бесследные;

Первые советские атомные лодки проекта 627 предполагалось вооружать крупнейшими торпедами Т-15, калибром 1550 мм, которые должны были доставлять сверхмощные термоядерные заряды (100Мт) к вражеским морским базам. Однако проект был закрыт и лодки получили обычные торпеды калибра 533 мм (в том числе с ядерной боевой частью).
